Как применять фитинги для стальных труб: компрессионные и металлические

Основные сведения

Медные фитинги — это соединительные части трубопровода, которые могут обладать различной формой и назначением. Основные функции — соединение, разведение, поворот трубопровода. По строению фитинги могут сильно отличаться друг от друга. Простой пример: резьбовые запчасти имеют на своих концах резьбу, с помощью которой выполняется монтаж. Тогда как обжимные детали могут быть в виде монолитной конструкции без резьбы на концах.

Основные виды детали в зависимости от ее формы:

• Прямые соединительные запчасти постоянного диаметра. Имеют вид полых цилиндров, с помощью которых соединяются два независимых участка трубопровода. Характерная особенность — концы запчасти имеют одинаковый диаметр. Поэтому надеваются такие запчасти на трубы одного диаметра.
• Прямые соединительные запчасти переменного диаметра. Также имеют вид пустотелых цилиндров для соединения. Основная особенность — концы запчасти имеют различный диаметр (пример: 30 и 50 миллиметров). Поэтому с помощью таких деталей соединяются трубы, которые имеют различный диаметр.

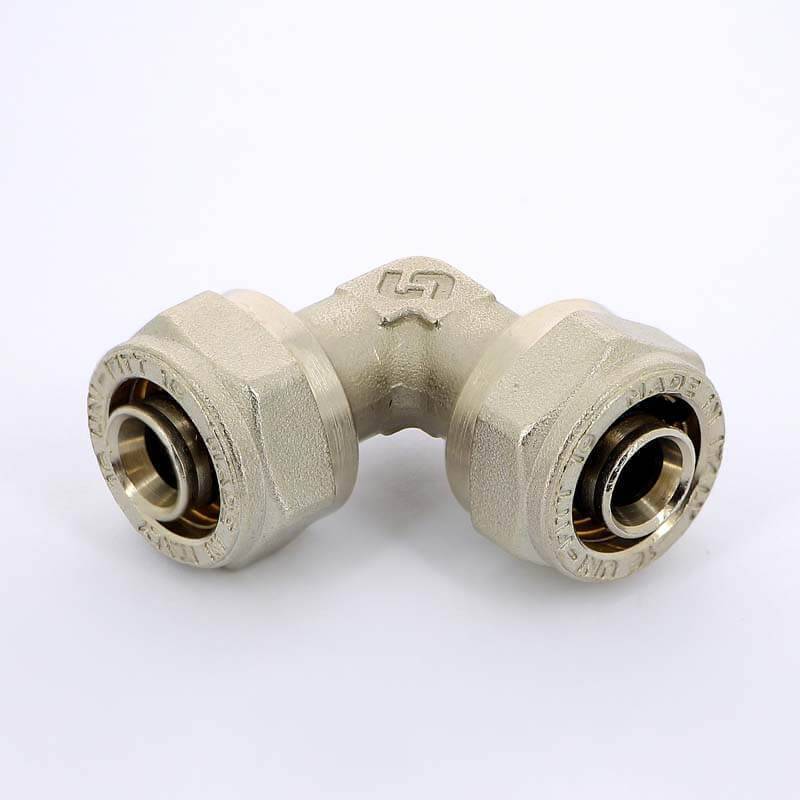

• Угловые медные фитинги. Имеют вид двух цилиндров, соединенных друг с другом по каким-либо углом. Размер угла обычно составляет 90 градусов, хотя встречаются тупоугольные и остроугольные запчасти. Подобные запчасти применяются в том случае, если нужно соединить несколько трубопроводных линий, которые пересекаются друг с другом под углом. Также их применяют для поворота трубопровода для решения конструктивных задача (скажем, стояк идет по стене от пола к потолку — после этого выполняется его разворот).
• Разводные детали. Имеют вид деталей, у которых имеется три и более выходов (большое распространение получили запчасти-перекрестки с четырьмя разводными отверстиями). Подобные запчасти применяются для разведения системы на несколько независимых трубопроводов, а также для сведения отдельных частей в единую систему. В большинстве случаев выходы располагаются по прямым углом, хотя также встречаются детали с косоугольным расположением выходов. При необходимости на неиспользуемые выходы может устанавливаться заглушка, которую при необходимости всегда можно демонтировать.

Критерии подбора фитингов для полипропиленовых труб

При выборе фитингов для соединения полипропиленовых труб следует учитывать следующие параметры:

• тип фитинга;
• способ установки;
• размер. Базовый размер – это диаметр соединительного элемента, который должен соответствовать диаметру соединяемых труб.

Разновидности полипропиленовых фитингов

Полипропиленовая арматура для отопления или водоснабжения подбирается по назначению. В настоящее время выделяют следующие типы соединительных элементов:

• схватить. Фитинг служит для монтажа труб одного диаметра по горизонтали, удлиняя трубопровод;
• переходники используются для соединения труб разного диаметра;
• уголки используются для изменения направления системы трубопроводов;
• тройники необходимы для подключения к центральной линии ответвления;
• крестики нужны для соединения двух отводов одновременно и в разные стороны;
• байпасы устанавливаются, когда необходимо проложить трубы в одной плоскости, но на разных уровнях;
• коллекторы используются в системе отопления и в системе теплых полов для подключения трубопровода к источнику;
• заглушки, служащие для временного или окончательного перерезания отдельной части трубопровода;
• компенсаторы, с помощью которых сглаживается эффект расширения труб под действием высокой температуры.

Виды трубопроводной арматуры в зависимости от назначения

Выбор типа фитинга осуществляется по разработанной ранее схеме трубопроводной системы.

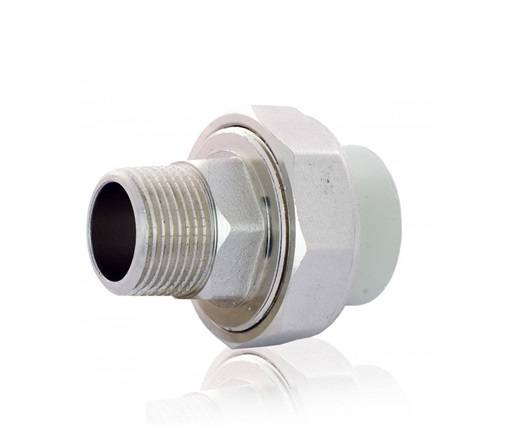

Для соединения полипропиленовых труб с металлическими компонентами трубопроводной системы, например, запорной арматурой, используется специальный фитинг, получивший название Американ.

С одной стороны американки можно приварить фитинг к полипропиленовым трубам, а с другой – резьбовое соединение с металлической или металлической арматурой, запорной арматурой и так далее.

Фитинги для полипропиленовых труб и резьбовых соединений

Виды фитингов в зависимости от способа установки

Монтаж трубопроводов из полипропиленовых труб можно производить при помощи:

сварная арматура. Для установки приварной арматуры требуется специальное оборудование и определенные навыки работы с ней. Полученное соединение более прочное и плотное;

Соединительный элемент приварной

компрессионные фитинги. Выбор компрессионных фитингов продиктован простотой монтажа. Для работы не требуется специального оборудования. Полученное соединение достаточно прочное, но уровень герметичности ниже, чем при использовании сварных. Еще одно преимущество компрессионных фитингов – возможность собрать трубопровод даже при минусовых температурах.

Соединительные элементы устанавливаются без сварки

Системы отопления и водоснабжения, для изготовления которых используются полипропиленовые трубы, выгодно собирать с помощью сварной арматуры, так как этот способ позволяет добиться большей герметичности трубопровода.

Способы соединения полиэтиленовых труб

В наше время одной из главных задач является качественное и надежное соединение труб. Большой популярностью на рынке строительных материалов пользуются ПЭ изделия.

Используют ПЭ изделия для строительства различных инженерных коммуникаций бытового и промышленного назначения. Без качественного соединения трубопровода невозможно выполнить сантехнические работы. На сегодняшний день есть несколько вариантов ПЭ фасонных частей. По функциональному назначению соединительные элементы ПЭ бывают:

• Разъемные;
• Неразъемные.

Фитинги для полиэтиленовых труб

Разъемное соединение ПЭ изделий происходит с помощью обжимных, компрессионных фитингов, а также стальных фланцев. Неразъемное соединение ПЭ труб выполняется методом стыковки и муфтовой сварки. Для соединения ПЭ деталей с трубопроводом методом сварки встык применяются сварные фитинги. По-другому их еще называют сегментные фитинги, потому как производятся они из отдельных частей полиэтиленовых труб. Вот почему сегментные фитинги идеально подходят для соединения данного вида труб. Сварные фитинги предназначены для соединения труб в тех местах, где идет разветвление. Трубопроводы, где используются сегментные фитинги, предназначены для транспортировки воды, а также других жидких и газообразных сред.

Для выполнения муфтовой сварки потребуются электросварные фитинги. Технология «электроплавления», при которой устанавливаются электросварные фитинги, наиболее распространенный метод сварки полиэтиленовых изделий. Электросварные муфты имеют устойчивость к коррозии, к воздействию активных химических веществ, ударопрочные, а также имеют длительный срок службы.

Какие бывают канализационные трубы

Канализационные трубы по эксплуатации делятся на 2 типа:

• для внутренней разводки;
• для наружного монтажа.

По материалу изготовления:

• чугун;
• пластик.

Чугунные канализационные трубы и фасонные части производятся как для внутренней проводки, так и для прокладки внешних линий. Изделия из чугуна отличаются высокой прочностью и длительным сроком службы.

В то же время дороговизна материалов, шероховатость внутренней поверхности, большой удельный вес чугуна являются недостатками деталей этого типа.

Виды канализационных труб

Посмотрите это видео на YouTube

В этом направлении все большую популярность приобретают изделия из пластика. Пластиковые трубы и фитинги изготавливаются из разных материалов:

• поливинилхлорид (ПВХ);
• полипропилен (ПП);
• полиэтилен (ПЭТ).

Канализационные трубы из ПВХ безнапорные и безнапорные. Первые выпускаются с утолщенной стенкой, ребрами жесткости, повышающими прочность. Такие трубы работают при перепадах давления. Окраска – оранжевый.

Самотечные трубы устанавливаются в самотечных магистралях, а также используются во внутренней проводке.

Волнистый – используется при изменении направления линии без использования скруглений. Внутри – гладкая поверхность, снаружи – ребра жесткости, защищающие от разрушения при повышенных динамических нагрузках.

Полипропилен (ПП) – отличаются высокой прочностью, способностью выдерживать температуру до 100 ° С, стойкостью к растворам бытовой химии. Их можно установить в любом помещении, желательно монтировать для приема стоков посудомоечных и стиральных машин.

Армированные гофрированным слоем, они используются при сборке внешних соединительных линий. Они соединены между собой стыками.

Полиэтилен (ПЭТ) – трубы с двойным гофром используются при прокладке линий вне помещений. Коэффициент запаса прочности позволяет монтировать их на глубину 10-15 м. Диапазон сечений от 63 до 1200 мм.

Источник – https://mr-build.ru/newteplo/vidy-fitingov.html

Устройство приспособлений

Фитинги обжимного типа имеют несколько элементов в своей конструкции. Среди них:

1. Полиэтиленовый корпус. Оснащен фиксатором и наружной резьбой.
2. Кольца-уплотнители. Расположены на участках стыков и изготавливаются из специальной нитриловой резины. Этот материал обеспечивает эффективную герметизацию стыка фитинга с трубным изделием.
3. Кольца-зажимы. Эти конструктивные детали обеспечивают соединению надежную защиту от механических повреждений. Чаще всего такие кольца производятся из полиоксиметилина. Зажим дополнительно закрепляет зону стыка, предотвращая развинчивание соединения.
4. Втулки. Эти детали запрессовывают трубу. В большинстве случаев они выполнены из полипропилена. Втулки предотвращают повреждение системы вследствие воздействия высокого давления.
5. Крышки-гайки. Прикрывают зону стыка и оснащены внутренней резьбой, которая упрощает соединение.

Особенности изделий

Чугунные фитинги для металлических труб обладают высокими показателями теплоотдачи, что позволяет использовать их как в отопительных системах, так и для соединения труб в ванных комнатах. Купить или заказать данный тип изделий можно по выгодной цене. Чугун – довольно недорогой металл, легко обрабатывающийся на современном оборудовании. По этой причине стоят недорого.

Однако отсутствие оцинковки отрицательно влияет на внешний вид изделия. Поэтому их установка в видимых местах снижает эстетичность. В таких случаях рекомендуется использовать . Они не только выглядят лучше, но также имеют высокую сопротивляемость коррозии.

Продажа таких изделий широко распространена как в интернет магазинах, так и в розничной сети. Прибрести резьбовые фитинги для труб в Москве можно у нас. Каталог AQUANEGA располагает большим количеством товаров по низкой стоимости. Это позволит подобрать оборудование для любых труб, и оптимально распределить бюджет.

Трубы стальные – это изделия, которые производятся из углеродистой стали (различной степени раскисления – сп, пс, кп) и из низколегированной стали. Трубы стальные изготавливаются с разной формой сечения, различной длины и ширины сечения. Каждый вид стальных труб имеет ограничения соответствующих ГОСТов.

Трубы стальные по форме сечения бывают круглыми и квадратными, прямоугольными и многоугольными,овальными и полуовальными, по длине,как правило производятся больших размеров, для меньших размеров трубы режут. Трубы стальные производятся как с антикоррозийной защитой (оцинкованные стальные трубы),так и без неё (трубы стальные чёрные).

Трубы стальные
различаются по способу производства и подразделяются на:

• трубы стальные водогазопроводные

• трубы стальные бесшовные

• трубы стальные электросварные


Фитинги стальные

Фитинги стальные- это изделия,которые производятся из углеродистой и низколегированной стали, и представляют собой соединительные части трубопровода. Фитинги стальные устанавливается в местах разветвлений и поворотов трубопровода, в местах переходов на другой диаметр трубопровода, так же фитинги стальные применяются при необходимости частой сборки и разборки стальных труб и для герметичного перекрытия трубопровода.

Фитинги стальные бывают прямые и преходные
:

• прямые фитинги стальные – это фитинги, которые соединяют концы стальных труб одинакового диаметра
• переходные фитинги стальные – это фитинги, которые соединяют концы стальных труб разного диаметра

Трубы стальные нержавеющие – это трубы, которые производятся из стального листа с последующей сваркой или прокаткой. Для производства тонкостенных стальных нержавеющих труб, используется такой метод, как волочение, а для производства стальных нержавеющих труб больших размеров, используется сварка.

Трубы стальные нержавеющие различаются в зависимости от того, какой состав сплава (марка стали), применялся при производстве труб. Так же, трубы стальные нержавеющие различаются по форме и размерам, а в зависимости от сечения трубы стальные нержавеющие бывают круглые, овальные и профильные. По типу поверхности трубы стальные нержавеющие могут быть быть матовыми, полированными или зеркальными.

Основные преимущества:

• долговечность
• прочность
• огнеупорность
• возможность применения в кислых и агрессивных средах

Трубы стальные нержавеющие применяются для внешней прокладки трубопроводов, и для прокладки внутри помещений. Трубы стальные нержавеющие применяется в системах отопления, горячего и холодного водоснабжения, так как нержавеющая сталь не оказывает негативного воздействия на качество воды.

В настоящий момент большинство металлических трубопроводов, особенно в частных домах, активно заменяют пластиковыми аналогами.

Людей, действующих таким образом, можно понять. Пластик гораздо дешевле стали, трубы из него получаются более легкие, имеют низкую цену, просто и быстро соединяются, причем работать с ними удается даже без наличия опыта вообще, ведь вес процесс там интуитивно понятный.

Впрочем, стальных труб тоже осталось довольно много, так как сталь в любом случае прекрасно подходит для формирования систем водопровода, отопления и т.д. Мы же в этой статье поговорим о , их особенностях и нюансах применения.

Cодержание статьи

Соединяющие части для дренажных систем и капельного орошения

Дренажная система необходима для эффективного удаления избытка осадков в почву. Применение дренажных конструкций дает возможность оградить территорию от избыточной влажности, уберечь цокольные и подвальные помещения от потока воды, загнивания растений. На сегодняшний день для дренажных систем используют трубы и соединительные части из ПВХ, так как они имеют ряд преимуществ:

• Небольшой вес;
• Простой монтаж;
• Устойчивость к агрессивным средам;
• Длительный срок эксплуатации.

Для монтажа данного вида систем используются фитинги для дренажных труб без использования дорогостоящего оборудования. Монтаж осуществляется с применением таких элементов как муфты, переходники, тройники.

Капельный полив — это вид полива растений, при котором вода поступает в прикорневую область с помощью дозаторов. Очень важным моментом является правильный выбор устройства для подачи воды к корням. Устройства для подачи воды подразделяются на:

• Капельницы;
• Капельные ленты;
• Спринклер.

Капельный полив

Капельная лента представляет собой тонкую трубку с внедренной внутрь капельницей. Это самый распространенный способ капельного орошения. Для монтажа капельной ленты предназначены фитинги для капельной ленты. Преимуществами капельного полива являются:

• Экономия воды;
• Полное дозирование питания растений;
• Возможность полива при низком давлении воды;
• Экономия времени на полив.

Для того чтобы соединить трубопровод, нужно тщательно изучить виды соединительных деталей и их характеристики, потому что для каждого вида инженерных систем подходит индивидуальная конструкция и монтаж.

Виды фитингов

Однако мало выбрать материал для трубопровода, нужно еще и смонтировать его в готовую инженерную сеть. Как это сделать со стальными трубами?

Самый очевидный способ — сварка. Однако она не всегда есть под рукой; да и варить герметичные швы умеет не так чтобы каждый сварщик. Остаются, очевидно, фитинги.

Просто чтобы ничего не упустить: в природе существуют и стальные фитинги под сварку. Однако будем реалистами: при наличии сварки и сварщика тройники и крестовины заменяются сварными соединениями, а реально применяющиеся отводы и приварыши с резьбами можно назвать фитингами лишь с очень большой натяжкой.

Исключение — нефтегазовая промышленность, где к соблюдения стандартов, в том числе схем монтажа труб, относятся крайне строго.

Что остается в сухом остатке?

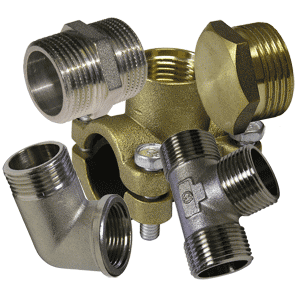

Резьбовые фитинги

Трубы стальные и фитинги соединяются резьбами уже не первый век. Больше того: собранные на резьбах из оцинкованной трубы для подводки водоснабжения и стояки отопления и через полвека эксплуатации находятся в прекрасном состоянии.

Фитинги знакомы всем и предельно просты: это уголки, крестовины, тройники, муфты, контргайки, переходники между разными диаметрами, заглушки и штуцера, которые делаются из чугуна, латуни (иногда с хромовым покрытием) и из нержавеющей стали.

Резьбовые фитинги для труб стальных подразумевают резьбы на трубах; нарезать их можно ручным инструментом или на токарном станке.

Область применения резьбовых фитингов — трубопроводы диаметром до 50 мм.

http://www.ru.all.biz/img/ru/catalog/362128.jpegНаиболее надежны ( в первую очередь по отношению к механическим воздействиям) резьбовые фитинги из нержавейки

Фланцевые фитинги

Трубы и фитинги стальные диаметром больше 50 мм соединяются, как правило, фланцами.

С точки зрения форм и функций они ничем, кроме размеров и способов соединения, не отличаются от резьбовых фитингов: те же тройники, крестовины и уголки (точнее, отводы). Изготавливаются они из стали и высокопрочного чугуна (ВЧШГ).

Простейший фланцевый фитинг — заглушка

В реальном мире, однако, куда чаще нужный фитинг… просто сваривается по месту из трубы, а на его торцы навариваются фланцы.

Почему просто не сварить трубы вместе? Потому, что кроме соединений между собой, трубы соединяются с задвижками, обратными клапанами, водо- и газосчетчиками и кучей другой арматуры.

Грязевик в элеваторном узле тоже монтируется на фитингах

Обжимные фитинги

Фитинги обжимные для стальных труб появились сравнительно недавно и пока не завоевали особой популярности. Чтобы понять причины этого, нужно вначале представить себе такой фитинг.

В общем-то, они практически идентичны компрессионным фитингам для полиэтиленовых труб. Накидная гайка, заходя на резьбу, прижимает к фитингу и трубе резиновую прокладку, за счет чего и обеспечивается герметичность соединения. Кстати, фитинги GEBO, к примеру, универсальны — они подходят и для черной стали, и для оцинковки, и для полиэтилена.

Так это работает

Так вот, основная проблема такого фитинга —  в том, что трубу из него можно вырвать. Герметичность может быть нарушена простым механическим воздействием.

Стальные и оцинкованные трубы сейчас применяются именно там, где нужна особая надежность, в том числе и механическая. Некоторый диссонанс между этим требованием и устройством обжимного фитинга, не находите?

Далее: выигрыш времени и объема работы от такого фитинга — лишь на нарезке резьбы. Резать и подгонять по размеру стальную трубу — все равно не сахар.

Кроме того, резиновый уплотнитель сводит на нет еще одно достоинство стальной трубы — устойчивость к температуре. Обжимной фитинг в лучшем случае рассчитан на те же 95 С, что и полипропилен.

Детали соединения

Стальные магистрали монтируются двумя способами соединения – неразъемным и разъемным. Неразъемный способ предполагает сварку деталей, разъемный – использование соединительных деталей на резьбе – фитингов.

Фитинги имеют вид:

• крестовин;
• уголков;
• муфт;
• тройников;
• контргаек;
• переходников;
• заглушек;
• штуцеров.

Трубы стальные и фитинги соединяются с помощью уже имеющейся резьбы. При её отсутствии резьба может быть нарезана специальным инструментом или при помощи  токарного станка. Материалом для изготовления фитингов может служить латунь, медь, чугун, черный металл, нержавеющая сталь. Встречаются хромированные фитинги.

Резьбовые фитинги используются, преимущественно, на трубопроводах, диаметр которых не превышает 50 мм.

Типы фитингов

Естественно, что сварные соединения считаются самыми прочными, но когда под рукой нет ни сварочного аппарата, ни квалифицированного сварщика, выход видится в одном – в  использовании резьбовых фитингов. При грамотной установке таких деталей, соединения будут не менее прочными, чем полученные сварочным методом.

Фитинги по способу соединения с металлической трубой подразделяются на следующие виды:

• сварные;
• резьбовые;
• фланцевые;
• обжимные.

Изделия, предназначенные для сварки, имеют гладкий конец. В резьбовых присутствует винтовая резьба, с помощью которой и происходит соединение. Обжимные изделия, примером которых могут послужить фитинги GEBO, образуют герметичное соединение частей трубопровода благодаря наличию уплотнительных колец.

Большей популярностью пользуются фитинги на резьбе и обжимные, так как могут использоваться неоднократно, а монтаж при их использовании производится быстрее и легче, чем при сварочных соединениях.

При резьбовом соединении лучшим вариантом устройства герметичного долговечного соединения является обычная каболка (льняное волокно), которая наматывается на трубу в месте резьбового соединения с использованием масляной краски или олифы. Такие соединения служат десятилетиями, и кроме всего прочего стоят сущие копейки.

Фитинги обжимные для стальных труб  мало чем отличаются от аналогичных компрессионных изделий для полипропиленовых или металлопластиковых трубопроводов. Конструкция обжимного фитинга состоит из корпуса, обжимной гайки, обжимного кольца.

По своему назначению такие детали лучше всего подходят для труб из полимеров или металлопластиковых, но в качестве альтернативы сварочным соединениям могут применяться и для стальных трубопроводов, как временная мера.

Принцип  соединения стальных труб обжимными фитингами состоит в том, что резиновая прокладка и уплотнительное кольцо прижимаются плотно к трубе и самому фитингу накидной гайкой, в результате чего и создается герметичное соединение.

Соединение стальных труб обжимными фитингами

Этот способ соединения отдельных частей трубопровода несколько проигрывает фитингам для стальных труб резьбовым, так как не обладает достаточной механической прочностью.

Недостатки соединения обжимным фитингом заключаются в том, что приложив физическое усилие, трубу можно просто вырвать из узла соединения. Кроме этого, герметичность таких соединений также остается под вопросом, особенно для трубопроводов с горячей водой.

Резиновое уплотнительное кольцо рассчитано на температуру, не превышающую +100 градусов, поэтому при длительном превышении теплового режима герметичность соединения может быть нарушена из-за того, что резина  потеряет свои свойства.

Фланцевые фитинги, в свою очередь, делятся по способу соединения также на сварные и резьбовые. Они могут называться  — фитинги для стальных труб американка, так как впервые были изобретены в Америке, и предназначаются для соединения трубопроводов, гидравлических систем, диаметр которых больше 50 мм. Такое соединение в случае необходимости позволяет быстро и легко разбирать любые коммуникации и также быстро их собирать.

Фланцы по способу присоединения к трубам, могут быть:

• свободными;
• приварными;
• резьбовыми;
• выпускными;
• глухими;
• приварными с впадиной.

Изготавливаются из чугуна и стали по размерам, соответствующим определенным стандартам.

По форме различаются фланцы:

• с выступающим ободком;
• с плоской поверхностью;
• с пазом или шипами;
• с канавками или впадинами для уплотняющего кольца.

Как правило, фланцевые соединения чаще всего применяются в промышленных трубопроводах, при устройстве водопроводных и канализационных систем в жилищном строительстве.

Особенности монтажа фитингов различного типа

При оборудовании инженерных систем с использованием фасонных элементов важно учитывать особенности материала изготовления и способ соединения фитингов:

Используя хромированные, оцинкованные или никелированные изделия, важно соблюдать осторожность: не зажимать их слишком сильно в тисках и клещах, не шлифовать, не стачивать. Любое повреждение защитного слоя может привести к ухудшению внешнего вида фитинга, коррозии и выходу из строя.
Стыковка деталей трубопровода выполняется без перекоса, чтобы не уменьшать пропускную способность узлов и не создавать уязвимых участков, на которых может произойти разгерметизация.
Резьбовые изделия не дают надежной герметизации узла, поэтому необходимо прокладывать между сопрягаемыми патрубками ФУМ-ленту или паклю
Это не только повысит герметичность соединения, но и удержит узел от разбалтывания, происходящего из-за вибрации рабочей среды в трубопроводе.
Затягивать резьбовые фитинги нужно осторожно, так как слишком резкое или избыточное приложение силы может привести к срыву резьбы и выходу соединительного элемента из строя.
При соединении обжимным и опрессовочным способами сначала надевают на трубу фиксирующий элемент, сдвигают его на несколько сантиметров от края, затем в трубу вставляют штуцер фитинга

Только после этого сдвигают к корпусу фасонного элемента обжимную гайку или пресс-кольцо и фиксируют узел. Этим советом можно пренебречь в том случае, если труба короткая и ее противоположный от присоединяемого конец еще не зафиксирован.
Под фланцами фитингов и труб всегда имеется выемка – она служит местом установки кольцевой прокладки, без которой добиться от фланцевого соединения герметичности не выйдет.
Совместив фланец трубы и фитинга, болты сначала вставляют в два диаметрально противоположных крепежных отверстия и стягивают вручную. Затем попарно устанавливают остальные болты, также вкручивая их вручную. Поочередно затягивают ключом каждую пару диаметрально противоположных болтов. Такая схема фиксации позволяет избежать перекосов узла и проконтролировать силу сжатия фланцев.

Соединение полипропиленовых и чугунных трубопроводов

Полипропиленовые трубы (ППР) стали отличной заменой чугунных и стальных материалов в системах водоснабжения и отопления. Трубы из ПП имеют уникальные свойства, они легко монтируются и имеют невысокую цену, поэтому все чаще сантехнические работы выполняются из данного материала. К основным достоинствам изделий из ПП можно отнести:

• Высокую химическую стойкость;
• Легкость монтажа;
• Устойчивость к повышенным температурам;
• Износоустойчивость;
• Экологичность.

Фитинги для полипропиленовых труб

Существует два способа соединения ПП изделий:

• С использованием компрессионных фитингов;
• С помощью диффузной сварки.

Компрессионные детали дают возможность соединить трубы ПП без использования сварки. Монтаж проводится с помощью обжимного и уплотнительного резинового колец, что обеспечивают высокую степень герметичности соединения ПП узлов.

Соединения ПП деталей с помощью сварки может быть в раструб либо же встык. Сварка встык считается наиболее эффективным способом соединения ПП труб.

Чугунные комплектующие производятся способом литья и предназначены для соединения водо-, газопроводных систем. Чугунные изделия изготавливаются в соответствии с номенклатурой ГОСТ и имеют высокие эксплуатационные характеристики и длительный срок службы. Чугунные детали необходимы для герметичного соединения элементов трубопровода, создания поворотов, переходов. В повседневной жизни узлы чугунные используют при установке отопительных систем, газовых плит или бытовой техники (стиральные, посудомоечные машины). Соединяются чугунные части раструбным, либо безраструбным способами. Для увеличения срока эксплуатации деталей, а также повышения антикоррозийной стойкости, изготавливаются узлы чугунные оцинкованные. Оцинкованные чугунные детали дешевле других материалов, прочные, надежные и просты в монтаже.

Фитинги для чугунных труб

Виды муфт

Муфта компрессионная соединительная представлена на рынке широким ассортиментом моделей из разных материалов. В первую очередь они классифицируются по конструктивным особенностям:

• прямые;
• угловые;
• тройные;
• крестовые.

Затем разделение происходит на группы по типу соединений:

• с цангами одинакового диаметра;
• с разным сечением на концах;
• для стыковки металлических и пластиковых труб;
• для соединения трех и четырех труб.

В зависимости от функциональных характеристик муфты бывают:

• соединительные;
• переходные с разных диаметров;
• переходные с разного вида труб;
• для монтажа сантехнической арматуры;
• глухие.

К этой же группе многие относят тройники и крестовины, которые являются разновидностью соединительных фитингов.

Главная отличительная особенность компрессионных муфт от аналогичных изделий — способ крепления. Установка не требует сварных этапов процесса монтажа, в результате чего стыковку можно в любое время рассоединить. Такие модели стали спасением при монтаже магистралей из труб, на которых невозможно нарезать резьбу или сварить концы.
