Газгольдер для отопления частного дома

Меры безопасности при установке, эксплуатации газового оборудования

Все рабочие процессы должны выполняться в строгом соответствии правилам пожарной безопасности. Регулируют монтажные работы следующие нормативы:

ФЗ №123-ФЗ;
ГОСТ 5172-63;
СП 62.13330.2011, 8 раздел;
СП 43.13330.2012, пункт 6.2;
ГОСТ 20448-2018.

Ключевые требования к монтажу резервуара:

Удаленность от жилого здания при подземном размещении – 10 м, при наземном – 20 м.
Удаленность от инженерных сетей, других построек на участке – 2 м.
При наземном монтаже следует продумать теплоизоляцию емкости, чтобы пропан-бутан внутри нее не замерзал в зимнее время.
Попадание солнечного света на резервуар должно быть минимальным.
Средняя глубина, ширина ямы под емкость – 2 м. Длина определяется индивидуально – от размера цистерны.
Дно ямы нужно засыпать слоем песчаной подушки или залить монолитную плиту для удобства фиксации резервуара тросами и болтами.
Зафиксированный в котловане газгольдер надо засыпать песком. Он не будет удерживать воду, почва рядом не замерзнет. Сверху насыпается слой почвы.
Участок, засыпанный землей, сверху газгольдера нельзя бетонировать или укладывать плиткой. К нему должен быть свободный доступ, чтобы всегда можно было проверить состояние резервуара при обслуживании или для ремонта.

Установка газгольдера своими руками запрещена.

Технические характеристики

Внутри емкости испаряется сжиженный углеводородный газ. Современные модели оснащены оборудованием, которое позволяет регулировать подачу и контролировать количество топлива в емкости. Управление осуществляется автоматически, но можно перекрыть газ самостоятельно.

Комплектация:

Цокольный ввод.
Газопровод.
Конденсатосборник.
Система телеметрии.
Атодно-катодная защита.
Газгольдер.
Бетонное основание.

Оптимальный вариант для частного дома — подземный газгольдер. Если резервуар располагается ниже уровня промерзания почвы, создаются условия, независящие от температуры окружающей среды.

На дно ямы укладывается бетонная плита, которая является основанием для газгольдера. На этапе прокладки трубопровода, необходимо использовать сборник конденсата, чтобы убрать влагу, образующуюся во время интенсивной работы газового котла.

Газгольдер изготовлен из стальных листов, каждый из которых покрыт краской с эпоксидной смолой. Заправка проходит через горловину. Чем она выше, тем качественнее защищена конструкция от чрезмерной влажности (обильные осадки, талая вода).

Что нужно для подключения

Для монтажа системы отопления на газовых баллонах потребуется:

Газовый котел, оснащенный горелкой для сжиженного газа;
Газовые баллоны емкостью по 50 л;
Редукторы;
Рампа, если подключается нескольких баллонов;
Запорная арматура;
Газопровод в виде труб и шлангов для подсоединения оборудования в систему.

Оборудование для системы отопления частного дома газовыми баллонами При выборе газового котла стоит обратить внимание на модели с наименьшим показателем рабочего давления и высоким КПД. Многие модели котлов уже оборудованы для работы с природным и сжиженным газом

Если подключение к магистральному газопроводу не предвидится, то для работы на СУГ лучше выбрать именно такой котел.

В противном случае, приобретается дополнительное оборудование: форсунки для горелки или целая горелка для сжиженного газа, а в некоторых моделях и газовый клапан. Горелка котла на природном газе рассчитана на более низкое давление в системе и имеет клапан с большим отверстием, что может привести к аварийной ситуации.

Водяное отопление

Предполагает наличие общего теплогенератора для нескольких радиаторов. Существует 3 разновидности подключения радиаторов: последовательное, параллельное, коллекторное. Первый тип наиболее экономичный, если исходить из затрат материалов на его обустройство. Но он имеет ряд недостатков:

неравномерность распределения тепла по точкам;
необходимость полного отключения на время ремонта одного радиатора;
отсутствие возможности регулирования температуры.

Второй тип, двухтрубная схема, состоящая из магистрали и обратки, между которыми параллельно расположены радиаторы. Можно регулировать теплоподачу на каждую точку. Минусом этой системы является сложная система расчетов в проектировании.

Третий вариант – коллекторное подключение. Здесь к каждому радиатору идет отдельная труба, что дает возможность его ремонта в автономном режиме. Но в таком исполнении для монтажа требуется намного больше материалов.

Выгодно ли устанавливать газгольдер

Выгоды, в отличие от использования подачи газа через централизованную сеть, следующие:

Автономность отопительной системы. Не нужно переживать, что газ могут отключить из-за аварии или ремонтных работ на магистральном трубопроводе.
Независимость от централизованной подачи электроэнергии. При подключенном газогенераторе можно обеспечить автономное снабжение электричеством всего дома постоянно.
Нет возможности подключиться к магистрали или нужно прокладывать трубы на слишком большое расстояние. Установка газгольдера обойдется в разы дешевле.
Исключены сбои при подаче газа.
Точный индивидуальный расчет под конкретные объемы потребления газа.

Единственный нюанс – нужно своевременно выполнять закачку смеси в резервуар.

В сравнении с баллонным газоснабжением выгоды следующие:

Обеспечение газом только для приготовления пищи. Для круглогодичного газоснабжения не подходит.
Приходится проводить частые заправки газом, что влечет расходы на доставку, особенно когда поблизости нет заправочных станций.
Зимой смесь в баллонах испаряется лишь частично, что влечет за собой убытки.
Самостоятельный монтаж, использование б/у баллонов часто приводит к аварийным ситуациям, опасным для жизни и здоровья жильцов.

Газгольдер: что это такое и какова его роль в системе автономной газификации

Чтобы выяснить, какую функцию выполняет газгольдер, и какова его роль в системе автономного отопления, рассмотрим общую схему и определим назначение каждого элемента:

газгольдер – емкость, которая располагается под землей и служит для хранения сжиженного газа;
на каждом газгольдере предусмотрены регулирующие и предохранительные устройства;

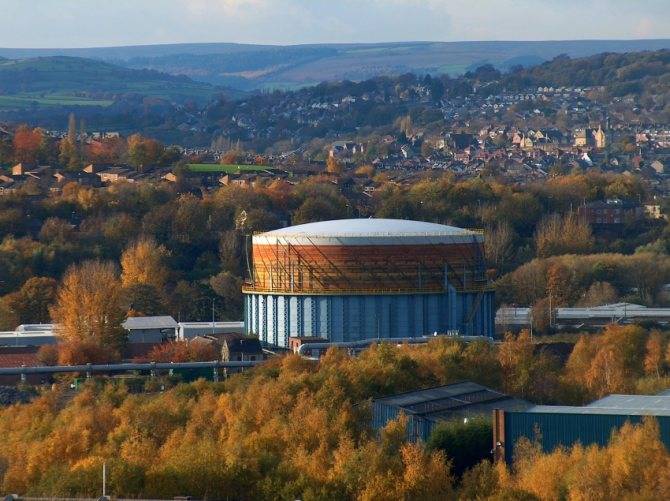

Промышленный резервуар для хранения газа

от газгольдера к дому проходит газопровод, который отвечает за подачу топлива к отопительному оборудованию;
также предусмотрена запорная арматура;
завершается цикл автоматикой, предназначенной для контроля работы всей системы.

Как видно, роль газгольдера – хранение сжиженного топлива, который необходим для питания системы отопления в тех случаях, когда подключение к централизованной подаче газа невозможно. Оптимальное решение в данном случае – купить газгольдер. Цены на конструкции, их размеры и функциональные характеристики будут рассмотрены далее.

Расход газа на отопление дома

Расход газа зависит от потребностей, состояния дома, климата и оснащённости другими источниками энергии. Если газ является основным источником тепла, то расход можно рассчитать по формуле:

площадь жилых помещений делится на 10, получаем мощность оборудования;
эта величина делится на 2, поскольку обычно оборудование не используется на полную мощность;
полученное число умножается на количество дней в месяце (30), и на число часов в сутках (24), это и будет количество энергии в КВт/ч;
исходя из того, что литр газа выдает 11,2 КВт/ч, предыдущая величина делится на 11,2, что и будет показателем расхода топлива.

Газгольдер: правила расположения на участке

Газоснабжение СУГ с установкой газгольдера предполагает значительные капитальные инвестиции. В связи с чем газгольдер для индивидуального домостроения с площадью менее 100 м2, устанавливать не рекомендуется, ввиду большого срока окупаемости.

Объем необходимого газгольдера подбирают исходя из мощности системы теплоснабжения дома. Обычно для коттеджей до 200 м2 достаточно емкости до 3 м3. Сборник углубляют в землю, на расстоянии от дома и строений соседей не менее 10 м, чтобы можно было выполнить заправку ее автомобильным транспортом.

Большое значение имеет глубина закладки газгольдера, при этом нужно учитывать глубину промерзания, чтобы не происходило образования газового конденсата. Такая конструкция имеет высокую горловину и стоит гораздо дороже стандартных модификаций.

Размещать газгольдер у самой поверхности недопустимо, поскольку физико-технические характеристики пропан-бутана не гарантируют качественную эксплуатацию хранилищ при минусовых температурах наружного воздуха, из-за невозможности эффективного испарения СУГ.

Очень важно при приобретении газгольдера, обратить внимание на предельный срок эксплуатации. Так если он определен в 20 лет, после этого срока, емкость потребуется заменить, поскольку невозможно выполнить ее диагностику. В газгольдеры с просроченным сроком эксплуатации, ни одна газотранспортная организация газ закачивать не будет

В газгольдеры с просроченным сроком эксплуатации, ни одна газотранспортная организация газ закачивать не будет.

Лучше всего приобретать установки горизонтального типа. В связи с тем, что такие конструкции легче зарывать, то есть монтаж будет менее дорогостоящий. Кроме того, при этом создается большая поверхность испарения СУГ и паровой фазы будет достаточно для газоснабжения дома. В вертикальных испарителях для того же объема потребуется устанавливать отдельные устройства — испарители.

Как правильно рассчитать необходимый объем газгольдера

Такая характеристика, как объем требует точных расчетов. Здесь учитывается:

мощность и другие рабочие свойства котла;
общая площадь дома;
характеристики и частота использования плиты;
будет ли подключен газогенератор или нет.

Грамотно рассчитанный объем резервуара позволит избежать лишних расходов и переплат, позволит точно определить количество газа, которое необходимо заправить. Одной заправки должно хватить на отопительный сезон.

При расчетах рекомендуется пользоваться формулой, где средний расход газовой смеси (примерно 20 л на 1 кв. м на сезон) умножить на площадь дома. При этом нужно помнить, что расход газа летом в разы меньше.

То есть выходит для частного дома общей площадью до 100 кв. м будет достаточно газгольдера на 4850 л (на 5 кубов), для площади 200 кв. м – объемом 6400 л. Для больших коттеджей площадью от 300 кв. м потребуется объем 9200 л.

Как выбрать газовый котёл на сжиженном газе?

Заочно сказать, какой котёл на сжиженном газе лучше выбрать нельзя, ведь его характеристики должны строго соответствовать характеристикам конкретного помещения. Поэтому перед приобретением рекомендуется проконсультироваться со специалистами или самостоятельно разобраться с техническими параметрами.

Конвекционный или конденсационный

Принцип работы обычного конвекционного (КПД 88-92%) и конденсационного (КПД 104-109%) газовых котлов. Эффективность работы агрегата потребляющего СУГ во многом зависит от способа использования, высвободившейся при сгорании топлива тепловой энергии:

конвекционный – нагревает теплоноситель за счёт энергии, полученной от прямого сжигания газа, при этом часть теплоты теряется, уходя вместе с отходящими газами;
конденсационный – «извлекает» дополнительное тепло путём охлаждения дыма и конденсации пара в низкотемпературном теплообменнике (экономайзере).

Очевидно, что конденсационный котёл выгодней – он позволяет экономить 15–20 % топлива, но при этом сам прибор стоит в 1,5–2 раза дороже обычного.

Отличия и критерии грамотного выбора конденсационных газовых котлов

Настенный или напольный

Принципиальная разница между подвесным и напольным оборудованием состоит не только в способе его размещения, но и в конструктивном устройстве:

настенные модели – должны «вписываться» в компактный лёгкий корпус, они отличаются стальным/медным теплообменником, обычно более функциональной автоматикой;
напольные модели – не ограничены по весу и размеру, поэтому могут иметь в т. ч. и чугунный теплообменник, а также более широкий диапазон мощности (10–60 кВт).

Настенные агрегаты укомплектовываются автоматикой, циркуляционным насосом и другими энергозависимыми элементами – практически, потребителю предоставляется готовая к работе тепловая мини-станция. Напольные котлы менее самостоятельны, но зато многие из них полностью независимы от электроэнергии.

Одноконтурный или двухконтурный

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС). От количества контуров зависит то, на выполнение каких задач рассчитано газовое оборудование, на что именно будет распределяться выработанное тепло:

одноконтурный – предназначен непосредственно для отопления помещений;
двухконтурный – отвечает и за отопление, и за горячее водоснабжение (ГВС).

КПД

Коэффициент полезного действия (КПД) – показатель, который определяет эффективность работы прибора и экономичность использования энергоресурсов.

Для котлов, потребляющих в основном сниженное топливо, значение КПД критично: хоть в продаже и встречаются образцы от 85 % до 97 %, приобретать агрегаты с КПД ниже 88 % не имеет смысла – иначе, из-за относительно высокого расхода горючего, затраты на газовое отопление жилища «догонят» электричество.

Минимально необходимая мощность

Чтобы приблизительно рассчитать мощность котла, можно воспользоваться упрощенной формулой, где на каждые 10 м2 площади приходится 1* кВт энергии.

*ориентировочное значение с учётом умеренного климата и потолков 2,5–3 м.

Так, например, для обогрева среднего дома 120 м2, расположенного в Москве или МО, минимально необходимая мощность агрегата составит 120÷10×1=12 кВт.

Как точно рассчитать необходимую мощность котла Индивидуальный расчет, формула и корректирующие коэффициенты

Дополнительные критерии

На дополнительные характеристики также стоит обращать внимание: они в совокупности помогут сделать газовый котёл более продуктивным и безопасным:

защитный комплект – состоит из предохранительного клапана, контролёра тяги, датчика активного пламени, воздухоотводчика и блока резервного питания;
функциональная автоматика – включает модули автоподжига, регулировки пламени, самодиагностики, программирования режимов и внешнего управления;
тепло- и звукоизоляция – специально подобранная обшивка предотвращает тепловые потери (повышается КПД прибора) и снижает шум от работы горелки.

Качественная изоляция помогает избавиться от хлопков, сопровождающих авторозжиг, треска и вибраций, что актуально при нахождении котла в помещении.

Преимущества и недостатки.

Те, кто думает, что автономное подключение к системе подачи газа необходимо осуществлять только с помощью нового и современного оборудования немного заблуждаются. Вот только некоторые плюсы б/у газгольдеров:

Доступная стоимость газификации.
Советские модели подходят для эксплуатации во всех регионах России.
Толщина стенок больше, чем у современных установок – 10-12 мм, что позволяет повысить запас прочности.
Высокое качество стали.
Сосуд устойчив к агрессивной среде, хорошо переносит температурные перепады.
Б/у конструкция имеет больший диаметр и широкую горловину, поэтому требуется меньше затрат, чтобы поддерживать оптимальную температуру топлива за счет более глубокой посадки в землю.
Советские газгольдеры отличаются долговечностью и могут прослужить около 300 лет.

Из недостатков румынских и советских газгольдеров можно выделить тяжелый вес, который связан с более толстыми стенками емкости, что может повлиять на удорожание монтажа конструкции.

Газгольдер или баллоны в качестве хранилища?

Для многих домовладельцев удобнее хранить запасы баллонами, которые представляют собой потенциально большую опасность. Из-за отсутствия клапана безопасности возрастает риск разрыва резервуара.

То есть, происходит взрыв не газа внутри, а самого баллона.

Газгольдер для хранения

Газгольдер считается более безопасным способом хранения, не требующим сборки изолирующего шкафа, а также в комплекте идет электромагнитных безопасный клапан.

Агрегат размещают под землей, закапывают песком, оставляя под давлением. Таким образом сохраняется целостность стенок, полностью исключается шанс попадания огня.

На практике известны случаи, когда во время горения торфяников газгольдер, который начал нагреваться, полностью вывел имеющийся газ в окружающее пространство и стал полностью безопасным. Контур установки накаляется до красного состояния, но взрыва не происходит.

КПД газового и электрического котлов

КПД (Коэффициент полезного действия) – это еще один параметр, по которому можно сравнить разные типы котлов.

Для газовых котлов КПД составляет 88-92%, если речь идет о классических моделях. Производительность электрических котлов зависит от принципа их работы, но чаще всего КПД их составляет 100%.

Какой котел удобнее и легче в эксплуатации?

Автоматизированной системой настройки оснащены только самые дорогие модели газовых котлов. Чем выше стоимость газового котла, тем проще система его регулировки. Для безотказной работы газового оборудования требуются четкие настройки и даже небольшие сбои могут привести к отключению системы.

Электрический котел

Электрические котлы оснащены полностью автоматической системой регулировки, а безопасность использования контролируется встроенными датчиками, обеспечивается заземлением и установкой устройства защитного отключения.

В населенных пунктах, рядом с которыми расположена центральная газовая магистраль, целесообразнее использование газа для отопления площади. Во всех других случаях рациональной считается установка электрооборудования.

Данная статья является рекомендательной и не является руководством по выбору той или иной системы. Ответ на вопрос: Что дешевле и удобнее в использовании: отопление газом или электричеством? Решается в индивидуальном порядке.

Устройство газгольдера

Существуют газгольдеры, которые группируются по принципу содержания газа: с переменным и постоянным объемом. В первом варианте, СУГ сохраняют при атмосферном давлении.

Объем устройства меняется линейно исходя из заполнения либо опустошения его. Рабочее давление поддерживается особым “колоколом” в цилиндрическом сосуде, заполненной жидкостью либо поршнем в “сухих” конструкциях.

Схема расположения газгольдера под землей

Во втором варианте — это емкость, с постоянным объемом закачанного газа. В большинстве случаев, они выполняются в виде цилиндрической емкости. Самое основное преимущество современных моделей — хранение сжиженного газа с давлением среды в 1,8 МПа.

Что представляет собой газгольдер

Газгольдер — это емкость, которая позволяет хранить сжиженный газ, а также обеспечивать постоянное давление внутри конструкции. Может иметь горизонтальное или вертикальное исполнение. Стоит заметить, что такие устройства начали использоваться для оборудования автономного газоснабжения достаточно недавно, до этого их устанавливали только на производствах.

На сегодняшний день, газгольдеры можно легко устанавливать на дачных участках для автономной газификации жилых домов и коттеджей.

Изготавливается емкость для газа из высокопрочных материалов, что позволяет ему выдерживать давление. Кроме того, такие емкости устойчивы к коррозии и могут выдерживать минусовую температуру под землей. Эти качества обуславливают долговечность газгольдера.

Плюсы и минусы автономного газгольдера для дома

Среди плюсов использования газгольдера в частном газоснабжении стоит выделить следующие:

Независимость от магистрального газопровода.
Сжиженный пропан-бутан имеет больший КПД, чем обычный природный газ.
При подключении газового генератора газгольдер может послужить еще и надежным источником электроэнергии.
Исключены проблемы с падением давления, как это часто наблюдается при централизованной подаче газа.
При сгорании пропан-бутан не образует газа, выделяется гораздо меньше вредных веществ.
При утечке СУГ испаряется и не попадает внутрь почвы.
Владельцы могут начинать и заканчивать отопительный сезон, когда считают нужным.

Из минусов автономного газоснабжения – цена оборудования и установки составляет в среднем от 500000 рублей (без учета стоимости котла, генератора), и нужно закачивать топливо 1 или 2 раза в год.

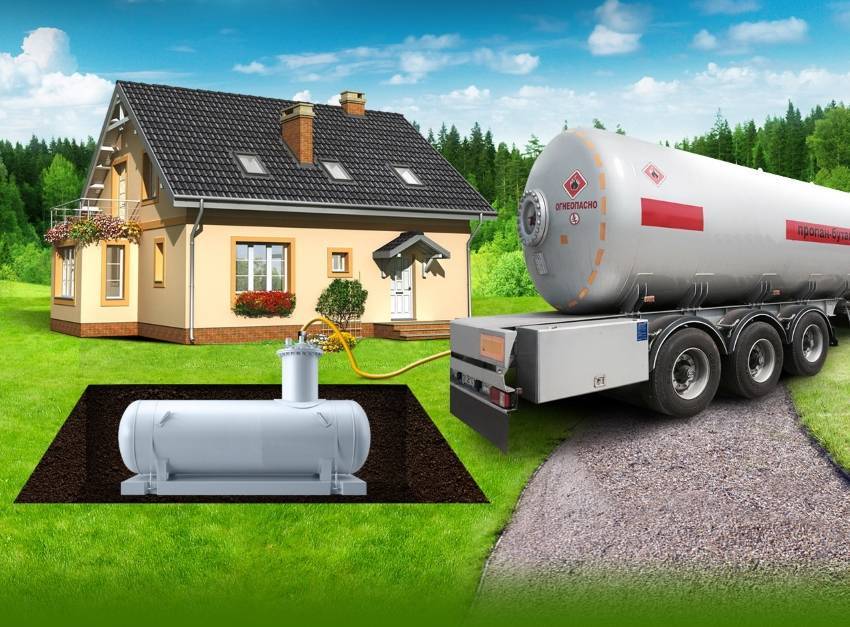

Заправка газгольдера: цена и как это происходит

Многие из тех, кто планирует приобретение и установку системы автономного отопления данного типа, интересуются, как заправить газгольдер. Доставка газа для газгольдера производится при помощи специальной машины, которая предварительно заказывается. Подключение производится при помощи специального рукава к клапану, предназначенному для заливки газа. При этом длина рукава может достигать нескольких десятков метров на случай, если подъехать машиной вплотную невозможно.

После того как необходимое количество газа будет закачано в резервуар, вы подписываете необходимые документы и оплачиваете процедуру. Что касается цены заправки газгольдера, то здесь играют роль сразу несколько факторов:

тариф на предоставление газа, установленный компанией, в которую вы обращаетесь. Стоит учитывать, что цена в разных фирмах может заметно отличаться;

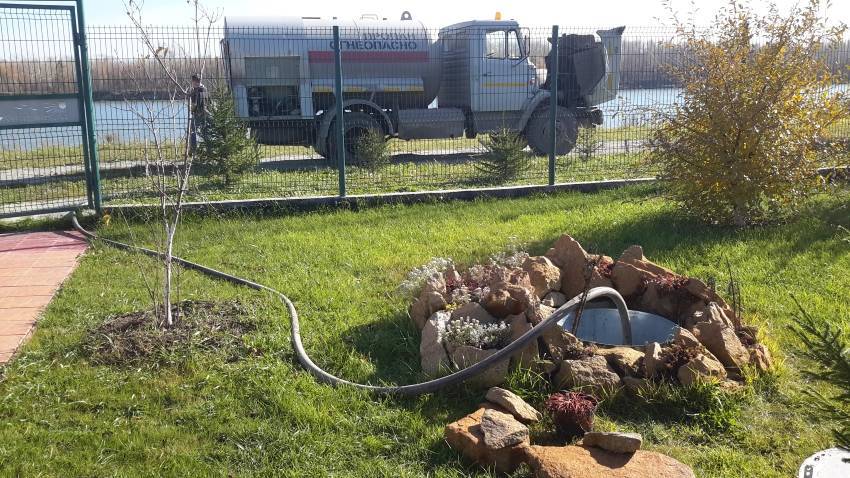

Заправка домашнего газгольдера сжиженным газом

транспортные услуги – оплата расстояния, которое необходимо преодолеть машине до вашего дома. Чем дальше придется ехать газовозу, тем выше будет стоимость;
цена сжиженного газа для газгольдеров, которая также может меняться.

Стоимость рассчитывается исходя из количества газа, который должен быть заправлен в емкость, плюс индивидуальные транспортные расходы. Средний тариф на газ составляет 15,5 руб./л, транспортные расходы рассчитываются исходя из удаленности места проживания покупателя от компании, в которую он обращается.

Процедура заправки резервуара газом не представляет особых сложностей, если вы заранее продумаете, как машина будет подъезжать. Достаточно лишь подобрать подходящую фирму, которая на этом специализируется, и узнать, сколько стоит заправить газгольдер.

Заправку резервуара следует доверить профессионалам

Плюсы и минусы автономного газоснабжения

Отдельные пользователи считают, что устройство автономной газификации имеют довольно высокую стоимость. Это действительно так, но правильнее будет оценивать ее по сроку окупаемости с учетом других положительных качеств системы.

Плюсы установки газгольдера:

Автономность — независимость от монополистов в коммунальной сфере.
Экологичность — по причине наименьшего объема серы в СУГ, выбросы в окружающую среду от дымовых газов котла минимальны. При утечке СУГ, испарения не нанося вред природе.
Повышенный срок эксплуатации котельного оборудования — низкое содержание серы, снижает кислотную коррозию, негативно воздействующую, на металлические поверхности нагрева котла и дымоотводной системы.

Минусы установки газгольдера:

Высокая стоимость — цену самого газгольдера стартует от 200000 руб., кроме того монтажные работы обойдутся заказчику от 100000 руб.
Повышенная опасность — СУГ относится к взрывоопасным веществам.
Образование конденсата — испарения, проистекающие в середине емкости, оседают в виде газового конденсата на его стенах, что приводит к неисправностям в системе газоснабжения.

Стоимость газгольдеров и расход топлива

На стоимость оборудования влияет размер резервуара. Чем больше газгольдер, тем он обойдется дороже. Это не значит, что газгольдеры малого объема экономически более выгодны. Маленький резервуар придется заправлять чаще. Это говорит о том, что хозяин вынужден будет оплачивать доставку топлива большее количество раз.

Если вы все еще думаете, стоит ли прибегать к такому виду обогрева жилища, следует прочесть отзывы. Расход на отопление на сжиженном газе тоже может повлиять на ваш выбор. Рассчитать объем резервуара можно, учитывая то, что на один квадратный метр помещения потребуется примерно 25 л газа в год, что зависит от теплопотерь дома и количества человек

Важно помнить, что емкость заполняется на 80-85% — следует оставить место для расширения газа и испарения

Чаще владельцы приобретают газгольдеры, объем которых варьируется от 4800 до 6400 л. Этого достаточно для нужд дома средних размеров. Влияют на цену резервуаров фирма-производитель и качество. Чешские компании выпускают газгольдеры, стоимость которых составляет 160 000 руб. Приобрести газгольдер итальянской фирмы вы сможете за 170 000 руб. Наиболее популярны российские резервуары от . Их стоимость самая низкая и составляет 125 000 руб.

Цена газгольдера для частного дома будет равна 350 000 руб., если вы приобретете изделие польского производства, которое относится к премиум-классу

Важно помнить, что монтаж оборудования тоже стоит денег. Обычно эти работы обходятся в 50 000 руб

Конечная цена будет зависеть от длины газопровода, размера резервуара, наличия дополнительных линий газопровода и прочих условий. Цена газгольдера для частного дома — это еще не все, что следует учитывать. Важно вложить в смету еще и земляные работы. Они обойдутся вам примерно в 15 000 руб.

Газгольдер: плюсы и минусы автономного топления, отзывы владельцев
