Виды котлов Нева Люкс — инструкция по эксплуатации

Ошибка Е1 — отсутствие пламени

Поджиг щелкает около минуты горелка не зажигается. Электронный блок управления не видит наличие пламени и колонка уходит в аварийный режим.

Причина №1.

Наличие воздуха в коммуникациях
. Д
лительный простой колонки, или после её монтажа, работа запальной горелки произойдет только после удаления воздуха. Следует продуть систему постоянным включением колонки. Так как розжиг длиться не более минуты то после завершения вам следует заново открыть кран воды, пока не произойдет розжиг.

Причина №2.

Отсутствие газа в баллонах или перекрыт кран на опуске к колонке
. П
олностью откройте запорный кран. Проверьте газовые баллоны с сжиженным газом. При необходимости замените их.

Причина №3.

Нет контакта между блоком и датчиком наличия пламени
. Следует провести обслуживание контактов выходящих из электронного блока, при необходимости зачистить, поджать для хорошего соединения, изношенные заменить.

Причина №4.

Датчик наличия пламени вне зоны пламени
. Отрегулируйте положения датчика наличия пламени так, чтобы его электрод находился в зоне горения газа. Следите за тем, чтобы электрод не касался других металлических компонентов. Произведите чистку электрода от нагара.

Причина №5.

Нарушен зазор между свечой розжига и запальником
. От постоянного нагрева и остывания, насадка запальной горелки деформируется, что увеличивает зазор до свечи розжига. Раз в два года, или при регламентируемом техническим обслуживанием следует корректировать зазор 4…5 мм.

e1

Ошибка е1. Данная неисправность свидетельствует о низком давлении жидкости в отопительном контуре.

Причины могут быть в следующем:

  • Произошло завоздушивание отопительного контура, или снизилось давление до минимальной точки. Повысьте давление жидкости в системе, удалите воздух из отопительного контура.
  • Неверно установлен или вышел из строя клапан байпаса, для проверки выполните следующие шаги: установите котел в режим отопления, затем перекройте запорный вентиль в отопительный контур.

    Байпас должен перенаправить жидкость не в отопительный контур, а пропустить ее через магистраль байпаса (при этом она будет нагреваться). А, если он неисправен, замените его на новый, установив все краны в положение, в котором они были до проверки.

  • Поломка насоса. Необходимо извлечь его из прибора, разобрать, промыть, очистить от скопившихся отложений. Если это не дало результата, замените.
  • Произошла поломка в электрической цепи датчика давления. Используя мультиметр, прозвоните цепь на разрыв, если обнаружили, устраните его.
    Датчик ГВС

    Проверьте визуально все контакты и разъемы. Если это не дало ожидаемого результата, замените на исправный прибор. Возникает часто в Нева Люкс 2073.

  • Малоподвижный шток или залипание штока измерительного прибора в отопительном контуре, причиной мог послужить выход из строя мембраны на проточном датчике.

    Для начала извлеките этот датчик из устройства, включите и отключите котел (насос), подобным образом вы можете извлечь закипевший шток. Если это не дало результата проверьте в каком состоянии мембрана, если она изношена или деформирована, замените.

  • Неисправность в датчике протока, или нарушена целостность соединяющего провода. Выполните проверку электрической цепи, а также проверьте соединения разъемов платы контроллера. Если неисправность не устранена, замените проточный датчик. Характерна для модели Нева Люкс 2083.
  • Поломка в электродвигателе трехходового клапана. Ремонт невозможен, необходима полная замена.

Руководство для пользователя .

Руководство для пользователя

Благодарим Вас за то, что Вы отдали предпочтение нашему изделию. Вы приобрели

отопительный газовый двухконтурный настенный котел с принудительной циркуляцией теплоносителя «NEVALUX».

При покупке котла проверьте:  комплектность поставки (см. раздел 23, стр. 50) и товарный вид котла;  соответствие вида газа (природный или сжиженный), используемого у Вас, виду газа,

20 и 21 (стр. 48) данного Руководства и в табличке на облицовке котла.

Также требуйте заполнения торгующей организацией талонов на гарантийный ремонт. При покупке котла с использованием кредита должен быть составлен график платежей с

указанием полной суммы, подлежащей выплате. График платежей должен быть подписан Покупателем с указанием даты и расшифровкой подписи.

Котел и данное Руководство являются двумя неотъемлемыми составляющими предлагаемого

товара. Руководство содержит сведения о порядке установки котла, правилах его эксплуатации и технического обслуживания, соблюдение которых обеспечит длительную безотказную и безопасную работу котла. Пожалуйста, внимательно ознакомьтесь с Руководством перед вводом котла в эксплуатацию, следуйте приведенным в нем указаниям и бережно храните его для дальнейшего пользования.

Телефон Службы единой технической поддержки

(звонок на территории России бесплатный, время работы службы: с ПН по ПТ с 9.00 до 17.00 (мск))

Установка котла допускается только в нежилых помещениях с температурой не ниже +5 0С в

строгом соответствии с Проектом газификации, СП 62.13330.2011 «Газораспределительные системы. Актуализированная редакция СНиП 42−01−2002», СП 41−108−2004 «Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе», СНиП 41−01−2003 «Отопление, вентиляция и кондиционирование» и Правилами пожарной безопасности (ППБ 01-03).

Все работы по установке, монтажу, инструктаж владельца, профилактическое обслуживание,

устранение неисправностей и ремонт производятся только специализированной сервисной организацией.

Котел не предназначен для использования лицами (включая детей) с пониженными умственными

способностями или при отсутствии у них жизненного опыта.

Ответственность за безопасную эксплуатацию котла и содержание его в надлежащем состоянии

несет его владелец. Несоблюдение изложенных в Руководстве мер безопасности и правил установки, пользования и технического обслуживания может привести к выходу котла из строя, пожару, ожогу, отравлению газом или окисью углерода (СО) и поражению электрическим током.

ООО «Армавирский завод газовой аппаратуры» постоянно ведет работу по усовершенствованию

выпускаемой продукции и оставляет за собой право вносить необходимые изменения в конструкцию

котла. Данные изменения могут быть не отражены в данном Руководстве

Инструкция по эксплуатации


Если инструкция утеряна, ее можно скачать на официальном сайте компании

Инструкция прилагается вместе с оборудованием. Также ее можно скачать с официальной страницы производителя — NEVA (Россия) в формате PDF.

В документе оговариваются: технические характеристики устройств, параметры безопасности, требования к установке и монтажу котла. Также даны схемы устройства и панели управления, рекомендации по розжигу котла и методам его подключения. Описываются методики сезонных проверок, обслуживания, ухода за агрегатом. В таблице сообщаются списки ошибок и методы их устранений. В конце стоят отметки о приемке устройства, гарантийные обязательства, дан список сервисных центров.

При работе с оборудованием инструкция должна быть под рукой. Если не удается исправить ошибку самостоятельно, следует звонить в сервисный центр и вызывать мастера.

Газовый настенный котел Neva Lux 8224

Газовый котел NEVALUX-8224 — настенный двухконтурный газовый котел с открытой камерой сгорания и ЖК-дисплеем предназначен для поквартирного отопления и горячего водоснабжения в многоэтажных домах, а также в частных коттеджах площадью до 240 м2. Применение одного битермического теплообменника для отопления и горячего водоснабжения позволяет снизить стоимость прибора при сохранении всех потребительских функций.

Газовый котел NEVALUX-8224 значительно отличается от котлов NEVALUX предыдущего поколения. Камера сгорания имеет водяное охлаждение, что увеличивает срок службы и повышает надежность котла. Первичный теплообменник, отвечающий за нагрев воды, разработан на основе труб увеличенного диаметра, что значительно замедляет процесс образования накипи, продлевает срок эксплуатации и уменьшает частоту сервисного обслуживания.

Внешняя облицовка котла изготавливается из металлопласта с тройной степенью защиты от коррозии, состоящей из грунтовки, оцинковки и покрытия эмалью. Облицовка из металлопласта обеспечивает надежную эксплуатацию котла в течение нескольких десятков лет.

Во внешнем виде котла произошло еще одно улучшение — панель управления нового образца. Управление котлом вышло на современный уровень, стало интуитивно понятным и более информативным. Добавилась функция подключения пульта дистанционного управления, внешнего уличного датчика, и персонального компьютера. Уличный датчик температуры сообщит котлу информацию для более экономичной работы, а подключение к ПК упростит сервис и диагностику котла. Электронная плата, итальянского производства, организующая все эти функции, оптимизирована для российских условий эксплуатации. Эти новшества позволят котлу обеспечить стабильную работу и повышенную безопасность.

Отличительные особенности газового котла NEVALUX-8224:

  • Два раздельных теплообменника для контуров отопления и ГВС
  • Пластинчатый теплообменник из нержавеющей стали для контура ГВС
  • Закрытая камера сгорания
  • Непрерывная электронная модуляция пламени в режимах отопления и ГВС
  • Многоуровневая система безопасности
  • Электронное управление и система самодиагностики
  • Возможность подключения пульта ДУ, термостата и датчика уличной температуры
  • ЖК-дисплей
  • Устойчивая работа при низких давлениях воды и газа
  • Современный эргономичный дизайн
  • Возможность работы на сжиженном газе
  • Европейские комплектующие
  • Котлы NEVALUX спроектированы для российских условий эксплуатации и идеально подходят для поквартирного отопления домов любой этажности, а так же для загородных домов и коттеджей.
  • Два отдельных теплообменника: основной, обеспечивающий работу контура отопления и вторичный (пластинчатый), функционирующий в составе контура горячего водоснабжения;
  • Пластинчатый теплообменник контура ГВС, выполненный из нержавеющей стали, снижает интенсивность процесса образования накипи и исключает опасность «закоксовывания»;
  • Автоматическое поддержание заданной температуры горячей воды и отопления с точностью до одного градуса;
  • Закрытая камера сгорания с водяным охлаждением и принудительным дымоудалением;
  • Электронная плата, производства Италии, оптимизированная для российских условий эксплуатации.

Обвязка для отопительного оборудования

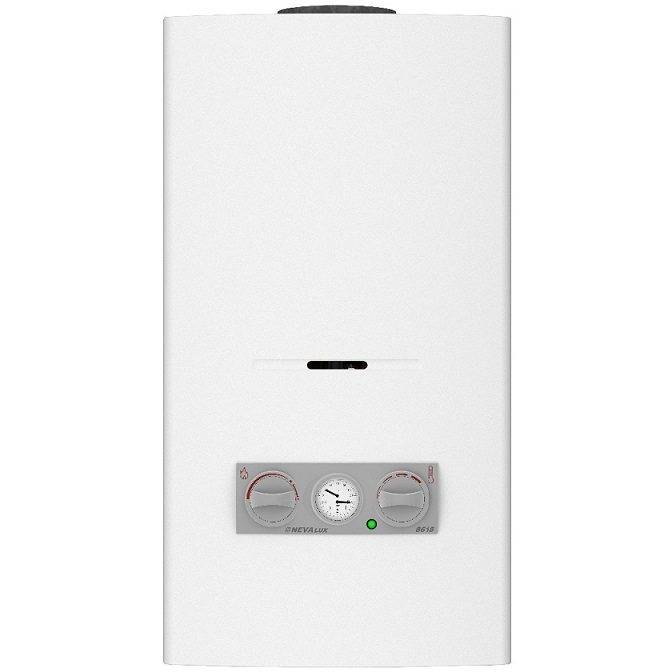

Устройство и принцип работы колонок Neva и NevaLux

В линейке БалтГаз представлено несколько проточных газовых бойлеров, отличающихся принципом работы и особенностями внутреннего устройства. Все выпускаемое оборудование можно разделить на несколько групп:

  • Тип розжига — существуют полуавтоматические и автоматические модели. Первые (4011, 5111) во время работы используют постоянно горящий фитиль, воспламеняемый с помощью пьезоэлемента. Вторые, с автоматическим розжигом, работают от батареек. Газ воспламеняется посредством искры, подаваемой на горелочное устройство.

Использование модуляции — газовые проточные водонагреватели Нева и Нева Люкс работают с использованием гидравлического (5111, 5611) и электронного (6011,6014) изменения мощности нагрева воды. Существуют модели без автоматической корректировки интенсивности горения.

Устройство газовых колонок Neva и NevaLux постоянно модифицируется и видоизменяется. Выпускаются новые модели, в конструкции которых делаются корректировки с учетом пожеланий потребителей.

Технические характеристики водонагревателей, выпускаемых компанией Балтгаз, подробно описаны в следующей таблице:

Технические характеристики проточных газовых водонагревателей BaltGas

NEVA 4011

NEVALUX 5111

NEVA 4510

NEVA 4510M

NEVA 4511

NEVA 4610

NEVALUX 5514

NEVALUX 5611

NEVALUX 6011

NEVALUX 6014

Мощность (кВт)

21

21

17

17,9

21

20

28

21

21

28

Теплопроизводительность (кВт)

18

18

15

15,5

18

17,5

24

18

18

24

КПД, не менее (%)

87

84

85

87

87,5

87

Модуляция горения на горелке

непрерывная гидравлическая

непрерывная гидравлическая

непрерывная электронная

Розжиг

пьезоэлектрическая

электронная

Тип газа

прир./сжижен.

прир.

природный / сжиженный

Давление газа (прир./сжижен.) (кПа)

1,3;2,0/2,9

1,3/—

1,3;2,0/2,9

Расход газа (прир./сжижен) (м³/ч / кг/ч)

2,22/1,66

1,80/—

1,89/1,41

2,22/1,66

2,11/1,57

2,96/2,21

2,22/1,66

2,22/1,66

2,96/2,21

Диаметр дымохода (мм)

110 ÷ 125

120÷ 125

110 ÷ 125

103 ÷ 110

125 ÷ 155

110 ÷ 125

125 ÷ 155

Требуемое разряжение в дымоходе, не менее (Па)

2,0

Макс. давл. воды (кПа)

1000

Мин. проток воды (л/мин)

2,5

2,0

2,5

Мин. давл. воды (кПа)

15

Расход воды при нагреве на ∆t=25℃ (л/мин)

11

11

10

10

11

10

14

11

11

14

Кол-во точек водоразбора

1-2

1-2

1

1

1-2

1

2

1-2

1-2

2

Размеры (мм)

Высота

565

565

624

565

565

610

650

565

565

650

Ширина

290

290

356

290

290

350

350

290

290

350

Глубина

221

221

186

221

221

185

239

221

221

239

Масса нетто

9,5

9,5

10,4

9,0

10,0

10,5

12,5

10,0

10,0

12,5

Цвет корпуса

белый, серебро

белый

белый, серебро

белый

белый, серебро

Скачать: инструкция колонки NEVA 4510.pdfСкачать: инструкция колонок NEVA Lux 5111, 5611.pdfСкачать: инструкция колонок NEVA Lux 6011, 5514, 6014.pdf

Данный код означает, что температура воды превысила допустимое значение

Строго рекомендуется подключать отопительные котлы через стабилизатор (для котла) или ИБП, это убережет от излишних затрат на замену платы управления.

Проверка полярности в связке вилка — розетка: переворачиваем вилку на 90 градусов и вставляем обратно в розетку или стабилизатор.

Проверить заземление:  основная причина появления ошибок, установленных в квартирах.

В частном секторе тестирование контура проводится прибором – мегомметром, при измерении сопротивления должен показать R не свыше 4 Ом.

Простейшее тестирование насоса выполняется: проворачиванием его вала вручную и по тому, насколько легко прокручивается вал, оценивается состояние механической части.

Низкое давление теплоносителя в системе: если стрелка манометра котла вышла из зеленого сектора  и перешла в красный)  необходимо поднять давление до минимального порога в 1Бар

Кран подпитки расположен в нижней части отопительной установки, рядом с патрубком присоединения трубы ХВС.

Открывается против часовой стрелки до появления характерного шума поступающей жидкости, не забываем закрыть краник в обратном порядке, иначе давление уползет в обратную красную зону и начнет срабатывать сбросной клапан (польется вода).

Протечка: выявить несложно путем обхода дома, по лужицам на полу

Основное внимание местам соединения труб, радиаторам отопления, смонтированным приборам

Перекрыт кран подачи воды в системе:  нужно проверить положение органов управление кранов, вентилей на магистрали и байпасе. Скорее всего, труба контура отопления на каком-то участке заблокирована.

Забит фильтр грубой очистки на магистрали: постепенно он забивается наносами из отопительной системы и если сетка долго не промывалась, то грязь может стать причиной появления ошибки.

Неисправно реле давления: датчик изначально настроен на значение — 0,45 бар. и при повышении давления в отопительном контуре его контакты замыкаются, на плату поступает сигнал разрешения включения, падение напора приводит к разрыву цепи, выдается ошибка — блокирующая в аварийном режиме работу котла.

Вышел из строя предохранительный клапан.

Сбои в подаче газа в дом: часто на магистрали снижается давление подачи газа и котел не выходит на рабочий режим. Проверка сводится к розжигу всех имеющихся на плите конфорок на максимальном режиме. Язычки пламени с характерным оттенком укажут на отсутствие проблем с подачей топлива, а их интенсивность, стабильность – на постоянство давления и его нормальную величину.

Также необходимо проверить:

  1. Положение органов управления запорной арматуры: возможно случайно был перекрыт кран подачи газа в дом или сработал отсечной клапан при отключении электроэнергии.
  2. Исправность, состояние технических устройств: счетчик, редуктор (при автономном газоснабжении), магистральный фильтр, уровень заполнения резервуара (газгольдера, баллонной группы).

Сопротивление между выводами 1 и 3 – 6,5; 1 и 4 – 7,4 (для блока SIT SIGMA 845048).

При несоответствии газовый клапан заменяется (межвитковое замыкание). Если R = ∞ – обрыв, R = 0 – КЗ.

Неисправна электронная плата: неисправность в схеме ЭП также инициирует появление ошибки у котла.

Дефекты выявляются осмотром на предмет деформации, оплавления, обрывов, конденсата и тому подобное.

Возможно новая плата неправильно сконфигурирована.

Если причина отказа оборудования в плате, обратиться в сервисный центр с указанием буквенно-цифровой маркировки узла.

Типичные неисправности

Коды ошибок котлов можно посмотреть в инструкции по эксплуатации

Любая сложная техника при длительной эксплуатации выходит из строя. Главным показателем надежности является быстрый ввод в эксплуатацию путем ремонта с устранением типичных неисправностей. На любую отопительную технику и монтажные работы выдается гарантийный талон. Поэтому вызов мастера в гарантийный период будет бесплатным — гарантия производителя покроет неисправности оборудования, а компания-инсталлятор устранит недочеты монтажа.

Список основных ошибок оборудования можно узнать на специальном табло.

Ошибка 01

В котле Нева Люкс этот тип ошибки означает невозможность розжига аппарата.

  1. Проверьте открытие вентиля и подачу газа. При необходимости вызовите газовую службу.
  2. Зазор между свечой и горелкой должен быть 5 мм. Отрегулируйте.
  3. Изолируйте место пробоя при пробитии свечи.
  4. Очистите загрязненную свечу.
  5. Прозвоните цепь трансформатора поджига.

Ошибка 03

Неутепленный дымоход способствует накоплению конденсата, что препятствует работе

Скопление конденсата в трубах вызывает тип ошибки 03.

  • Забился дымоход или нарушена его конструкция.
  • Разгерметизация трубки прессостата или нарушение его электросети.
  • Поломка вентилятора.

Ошибка 04

Ошибка 4 указывает на недостаточность давления в контуре отопления. Это мешает функционированию узлов и способствует перегреву котла.

  1. Поднимите давление в контуре.
  2. Устраните воздушную пробку клапаном отвода воздуха.
  3. Проверьте датчик давления.
  4. Почистите насос и осмотрите места соединений.

Устройство и принцип работы котлов Нева Люкс

Газовые котлы Neva Lux представлены в двух вариациях — настенные и напольные, рассмотрим их устройство на примере некоторых моделей. Нева Люкс 8618 — одноконтурный отопительный котел, способ установки настенный, имеет низкий уровень энергопотребления, достаточно высокий кпд 91%, мощность 18 кВт. Может отопить помещение площадью от 30 до 180 метров квадратных.

Работает как от природного, так и от сжиженного газа. Имеет небольшие габариты, оснащен камерой сгорания, которая охлаждается при помощи воды, также его можно подключить к комнатному термостату, что является удобным для использования. Оснащен устройством защиты от перегрева (закипания), термостатом от перегрева газоотводящего устройства. Может быть подключен как к дымоходу, так и к турбо насадке.

Нева Люкс 8224 -это двухконтурный газовый котел, предназначенный для отопления помещения площадью до 240 метров2, а также для подогрева воды для хозяйственных потребностей, пропускная способность 14 литров за минуту. Его мощность 24 кВт, оснащен закрытой камерой сгорания.

Способ установки настенный, оснащен встроенным 6-ти литровым расширительным баком, это дает возможность подключать котел к отопительному контуру на 70 литров. Конструкцией предусмотрено два теплообменника, медный для отопительного контура, и второй, из нержавеющей стали, для горячего водоснабжения.

Работает от природного или сжиженного газа, для удобства использования имеет дисплей, где отражается текущая и заданная температура в теплоносителе.

Нева Люкс 7224 — способ установки настенный, двухконтурный аппарат предназначен для обогрева помещения площадью до 240м2, пропускная способность воды для бытовых нужд 14 литров за минуту. Может работать от природного газа и сжиженного, коэффициент полезного действия 92%.

Котел Нева Люкс 7224

Оборудован битермическим теплообменником, благодаря которому есть возможность сокращения конечной стоимости тепла. Оснащен электронной системой самодиагностики, а также на корпусе установлен небольшой дисплей для индикации показаний.

Нева люкс 7023 — монтаж настенный, предназначен для отопления помещения до 250 метров2, а также нагрева технической воды 13 литров в минуту. Работает не только от природного газа, а также от сжиженного, для удобства при эксплуатации можно подключить комнатный контроллер.

Удаление дыма происходит принудительно, при помощи встроенного вентилятора, воздух для горения огня нагнетается с улицы. Оборудован закрытой камерой сгорания, имеет коаксиальный теплообменник, расширительный бак объемом 6 литров.

Нева Люкс 8023 — представляет собой двухконтурный настенный котел, имеющий возможность обеспечить теплом помещение, площадь которого не превышает 240 м2. Циркуляция жидкости в системе происходит принудительно, при помощи насоса, оборудован закрытой камерой сгорания.

Дымоудаление происходит благодаря вытяжному вентилятору. Мощность устройства составляет 23 кВт, предусмотрено наличие двух теплообменников, отопительный контур является первостепенным, изготовлен из высоколегированной нержавеющей стали.

Новинка компании – котёл Турбо

По мере эксплуатации моделей Люкс накапливались как отрицательные, так и положительные отзывы потребителей. Со временем все необходимые коррективы вылились в производство отдельной серии отопительного оборудования.

Котлы Нева Турбо — это, по сути, измененная версия уже привычной модификации Lux, с учетом недостатков предыдущих версий. Модели имеют следующие технические характеристики:

  • Закрытая камера сгорания — осуществляется принудительная подача воздуха, с помощью вентиляторов. Дымоудаление происходит с помощью специального устройства через коаксиальный дымоход.

Автоматика — газовый двухконтурный навесной котел Нева Турбо полностью готовая к эксплуатации станция. Контроль над нагревом и обеспечение безопасности выполняется с помощью многоуровневой системы датчиков и клапанов. Присутствует система автодиагностики, автоматически проводящая проверку и выдающая сообщение о неисправностях на ЖК-дисплей.

Управление — предусмотрено простое кнопочное управление. С помощью простого регулятора можно выставить необходимую температуру, при условии установки программатора задать условия для работы на несколько дней или неделю.В дополнительной комплектации поставляется комнатный термостат. Датчик подает сигнал на отключение отопления при нагреве помещения до необходимой температуры.

Котлы Турбо являются энергозависимыми. Электропитание котла обеспечивается подключением к обычной сети напряжения в 220 V. Для стабильной работы потребуется установка ИБП и генератора.

Простота обслуживания и эксплуатации

Вне зависимости от выбранной модели, установка навесного котла проходит быстро и без необходимости в дополнительных затратах. Производитель основной акцент делает на удобстве монтажа и последующей эксплуатации. Поэтому котлы компании, по сути, представляют уже готовую к работе станцию.

Достаточно подключить установку к системе отопления и электроснабжения и начать отапливать дом или квартиру. На практике, при условии уже готовой системы отопления, все работы занимают около 3-4 часов.

После установки нет необходимости переживать по поводу безопасности работы станции. Последовательность работы автоматики полностью исключает возможность утечки газа, создания аварийной ситуации, даже если происходит незапланированное отключение электроэнергии.

Скачать: NEVA Lux — инструкция по монтажу, настройке и обслуживанию.pdf

Основные отличия котлов Нева

Простое устройство и эксплуатация дают возможность выделить котлы Нева среди всего отечественного отопительного оборудования. На сегодняшний день по своим характеристикам котлы ничем не уступают зарубежному оборудованию и имеют более привлекательную стоимость.

Модификация Турбо обеспечивает экономный расход газа и при условии правильной эксплуатации полностью окупается уже через несколько лет.

Другие неисправности

Если устройство не включается:

  • Отсутствует электроэнергия, обратитесь в снабжающую компанию.
  • Сгорел предохранитель, необходимо заменить его, он рассположен на плате.
  • Течь внутри котла, которая привела к попаданию жидкости на плату и произошло короткое замыкание. Просушите плату на батарее или феном, дайте ей просохнуть два дня.

Звуки хлопков при работе:

  • Отрегулируйте давление газа.
  • Плохой приток воздуха в помещении, очистите дымоходный канал, откройте форточку или дверь во время работы котла.
  • Скопление большого количества гари в горелочной группе.

Присутствует запах газа:

  • Происходит утечка газа, необходимо немедленно обратиться в службу газа.
  • Низкое давление жидкости, обратитесь в службу водоснабжения.
  • Засорение теплообменника, прочистите с использованием специальных химических средств.

Ошибка Е8 нет тяги

Колонка выключается после 2..5 минут работы. Повторное включение становиться возможным только после остывания — 2..3 минуты.

Причина №1.

Отсутствие тяги в дымоходе . Почистить дымоход.

Причина №2.

Сажа на теплообменнике . Повышенное скопление сажи на теплообменнике что препятствует проходу угарного газа в дымоход. Для устранения проблемы следует произвести техническое обслуживание колонки.

Причина №3.

Несправен датчик тяги . Датчик тяги работает на разрыв. Со временем датчик становиться сильно чувствительным к вибрациям и может выключать колонку во время нагрева. Поэтому при данной ошибке датчик проверят на работоспособность.

Приток воздуха и удаление дымовых газов (ошибки 6**)

Система подачи воздуха и удаления дымовых газов, образующихся в ходе работы газового котла, может быть естественной и принудительной. Поэтому для разных устройств некоторые ошибки возникнуть не могут. Но мы рассмотрим их все.

Ошибка № 601. Срабатывание термостата тяги возникает при обрыве контакта или внутренней поломке термостата дымоудаления. Также возможно засорение системы воздухоотвода.

Ошибка № 602. То же самое, только для камер сгорания типа VMC.

Ошибка № 604. Неисправен датчик Холла (его нужно заменить) или низкие обороты лопастей вентилятора (его нужно прочистить или тоже заменить).

Ошибка № 607. Контакты контролирующего пневмореле оказались замкнуты до включения вентилятора. Эта деталь подтверждает достаточный объем тяги перед розжигом. Чтобы устранить раннее замыкание нужно аккуратно снять пневмореле и продуть его трубки, убрав грязь или конденсат. Если это не поможет, то деталь придется заменить.

Пневмореле соединено с камерой вытяжки силиконовой трубкой. Иногда там присутствует конденсатосборник. Если проблема именно с реле давления, то для начала нужно проверить целостность трубки

Ошибка № 610. Разомкнуты контакты термопредохранителя. Необходимо заменить эту деталь.

Ошибка № 612. То же, что и ошибка № 604, но на ранних моделях фирмы Ariston.

Как включить колонку Нева

Автоматические водонагреватели включаются самостоятельно. При открытии крана водоснабжения, блок розжига подает сигнал на продуцирование искры. Газ, подаваемый на горелку воспламеняется. После закрытия крана водопотребления колонка отключается.

Полуавтоматические проточные боойлеры отличаются тем, что для розжига используется запальная горелка. Чтобы привести колонку в работоспособное состояние требуется разжечь фитиль. С этой целью во внутреннем устройстве предусмотрен пьезоэлемент. После розжига запальной горелки водонагреватель продолжает работать в автоматическом режиме.

Отрегулировать колонку Нева можно с помощью регуляторов протока воды и давления газа. Если в устройстве предусмотрена модуляционная горелка, потребитель выставляет температуру нагрева, после чего электроника изменяет интенсивность горения в зависимости от давления в трубопроводе и других рабочих параметров.

Модельный ряд котлов Нева люкс

Хорошо известная потребителю люкс серия подразделяется на две категории:

  1. Для отопления квартиры или дома лучше всего подходит настенный одноконтурный котел нева. Вместо контура ГВС можно установить бойлер косвенного нагрева. Модуляционная горелка, установленная в такие котлы, благодаря автоматически изменяющейся интенсивности горения позволяет добиться высокой экономичности оборудования. Газовый одноконтурный котел 8618 привлекает покупателей своей низкой стоимостью и простотой конструкции, а также отсутствием сложной энергозависимой автоматики.
  2. Двухконтурный котел 7218 люкс серии от компании нева имеет исключительно положительные отзывы благодаря своей практичности и эффективности. Современная автоматика позволяет точно следить за температурой теплоносителя и воды в контуре ГВС. Кроме этого, в некоторых моделях предусмотрены дополнительные отводы для системы теплых полов. Установленная автоматика способна осуществлять контроль над каждым контуром отдельно. Наибольшей популярностью пользуются модели 7218 и 8224.

Коды ошибок выводимых на дисплей

Любое техническое устройство может сломаться. Не является исключением и котел Нева Люкс любой модели. Его остановка может быть связана с отказом любого элемента в системе управления или их неправильной работой. Код ошибки система управления выводит на дисплей, а знание кода ошибки облегчает обнаружение неисправности.

На дисплей выводятся следующие коды ошибок:

Ошибка 01. Эта ошибка говорит о неудачном розжиге. Котел не включается:

Ошибка 02. Перегрев теплоносителя. Котел не работает:

Ошибка 03. Отсутствие тяги:

Ошибка 04. Низкое давление воды в контуре:

Ошибка 05. Сбой датчика температуры системы отопления:

Ошибка 06. Отказ датчика температуры ГВС:

  • неисправность датчика;
  • обрыв или замыкание электрической цепи между датчиком и электронной платой.

Другие неисправности, которые не могут быть выведены на дисплей. Например, если отсутствует электроэнергия, то котел не включится, и работать не будет. Конечно, если установить , то подобной неприятности удастся избежать.

Перегорел предохранитель. Предохранитель редко перегорает без причины. Если после замены на аналогичный предохранитель снова перегорел, то нужно найти причину. Ни в коем случае нельзя устанавливать «жучки», которые могут вывести из строя всю электронику котла.

Если случайно была залита водой электронная плата. Нужно выключить котел из сети и просушить плату теплым воздухом из фена. Иногда может быть сбой в работе электроники. Для установки в первоначальное положение нажать кнопку RESET. Если не помогло, то отключить котел от сети на несколько минут и снова включить.

При появлении запаха газа нужно немедленно найти и устранить утечку.

Если не удается устранить утечку самостоятельно, то рекомендуется вызвать газовую службу по экстренному телефону 104.

В разделе Сервис, уход и ремонт на вопрос Котел нева люкс 8224. постоянно ошибка 03. скапливается конденсат в трубках прессостата. Как устранить эту проблему. заданный автором Vladimir лучший ответ это Нужна более подробная информация о том где он размещен, температура внешняя, топливо (газ или солярка) , зимнее или летнее и пр. И конденсат от чего (воды, газа)? Что сделать, чтоб конденсат не собирался в трубках Пито? Котёл Нева Люкс 8224 каждый год в январе отключается, показывая ошибку 03.Конечно устраняю конденсат и запускаю котёл до следующего скопления конденсата, но эта проблема изрядно надоела. Помогите!

Ответ от Ётас Шабанов 1. Проверьте полностью ли закрыт кранподпитки.2. Если кран подпитки закрыт до упора, товозможно, что не герметичен кран подпитки. Замените кран подпитки.3. Проверьте не течет ли вторичный теплообменник.4. Еще проверьте исправен ли датчикдавления и разъемы его контактов. Еще вариант: приоткрывание заглушки с правой стороны вверху, для того чтобы в камеру сгорания попадал теплый воздух и необразовывался конденсат в трубках пресостата.

В разделе на вопрос Котел нева люкс 8224. постоянно ошибка 03. скапливается конденсат в трубках прессостата. Как устранить эту проблему. заданный автором Vladimir лучший ответ это Нужна более подробная информация о том где он размещен, температура внешняя, топливо (газ или солярка) , зимнее или летнее и пр. И конденсат от чего (воды, газа)? Что сделать, чтоб конденсат не собирался в трубках Пито? Котёл Нева Люкс 8224 каждый год в январе отключается, показывая ошибку 03.Конечно устраняю конденсат и запускаю котёл до следующего скопления конденсата, но эта проблема изрядно надоела. Помогите!

Ответ от Ётас Шабанов 1. Проверьте полностью ли закрыт кранподпитки.2. Если кран подпитки закрыт до упора, товозможно, что не герметичен кран подпитки. Замените кран подпитки.3. Проверьте не течет ли вторичный теплообменник.4. Еще проверьте исправен ли датчикдавления и разъемы его контактов. Еще вариант: приоткрывание заглушки с правой стороны вверху, для того чтобы в камеру сгорания попадал теплый воздух и необразовывался конденсат в трубках пресостата.

Газовая колонка Нева Люкс от отечественного производителя является технически сложным изделием. Весь цикл работы от включения колонки до нагрева воды контролируется автоматикой, которая со временем даёт сбои. Для лучшего представления о неисправности инженера компании поместили на лицевую панель индикаторное окно, в котором при аварийной остановке высвечивается тот или иной код ошибки. Рассмотрим их подробнее.

ВНИМАНИЕ! Операции по техническому обслуживанию ремонту газовых колонок , связанные с разборкой его газовых или водяных коммуникаций, необходимо выполнять силами квалифицированных мастеров. Самостоятельный ремонт может дать противоположный эффект, в плот до покупки нового аппарата

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
