Устройство газового котла

На что влияет количество контуров?

Газовое отопление в многоквартирном доме, если исходить из количества контуров, бывает двухконтурным и одноконтурным. В чём состоит разница? Одноконтурные выполняют только одну задачу – прогревают рабочую жидкость в отопительных системах. Для увеличения температуры воды, применяемой в хозяйственных целях, приходится дополнительно монтировать емкостной водонагреватель. Тип нагрева – косвенный.

Двухконтурные котлы нормально справляются и с обогревом помещений, и воды. Прогрев контура до нужной температуры производится в тепловом обменнике проточного типа. Альтернатива – емкостной водонагреватель.

Разновидности и устройство газового котла

Перед тем как говорить непосредственно обо всех составляющих газового котла, требуется рассмотреть то, какие существует варианты этих отопительных устройств. Безусловно, все они имеют схожее строение, но, тем не менее, некоторые модели оснащены индивидуальными, характерными лишь для них особенностями.Классификация котлов, функционирующих с помощью газа, является следующей:

  • образцы напольного и настенного типа. Если говорить об удобстве, то более приемлемым будет настенное оборудование, которое более характерно для частных построек. Основное достоинство напольного агрегата заключается в его гораздо большей мощности, вследствие чего с его помощью можно обогреть помещение с весьма существенной площадью. Такие модели очень часто эксплуатируются на производстве;
  • газовые котлы атмосферного и турбированного типа. Чтобы понять, как работает газовое отопление с атмосферным котлом, можно вспомнить принцип функционирования стандартной печи, где воздух из помещения поступает в специально предназначенный дымоход благодаря естественной тяге. Турбированные аппараты оснащены вентилятором, который входит в конструкцию, а камера сгорания топлива является полностью закрытой, поэтому все необходимое количество воздуха поступает с улицы (подробнее: «Как устроен турбированный газовый котел – принцип работы, преимущества и недостатки»);
  • механизмы с одним и двумя контурами. Устройство газового котла с одним контуром рассчитано так, чтобы это оборудование использовалось исключительно для обогрева комнат, в то время как приборы с двумя контурами способны также играть важную роль в системе водоснабжения, обеспечивая помещение горячей водой;
  • котлы, оснащенные обычной горелкой или горелкой модулируемой (детальнее: «Какие бывают газовые горелки для котлов отопления – виды, различия, правила использования»). Во втором случае мощность работающего оборудования регулируется автоматическим образом, благодаря чему можно значительно уменьшить расходы на топливо;
  • устройства, имеющие электронный или пьезокерамический поджиг. Первый вариант является более удобным, так как зажечь топливо в камере сгорания можно и без непосредственного участия хозяев, а во втором случае обязательно нужно при каждом запуске включать аппарат, нажимая определенную кнопку.

Правила эксплуатации


Избежать аварии водогрейного котла можно, соблюдая технику безопасности при эксплуатации

Срок службы котла зависит от качества его изготовления, примененных в сборке решений и соблюдения норм эксплуатации. Монтаж прибора нужно производить в точном соответствии с техническим описанием изделия и чертежом.

Использование устройства предполагает соблюдение таких правил:

  • применять только те виды топлива, которые перечислены в инструкции к прибору;
  • при использовании твердотопливных приборов иметь емкости для заливки извлекаемой золы;
  • дверка топки должна быть постоянно закрыта;
  • следить за тем, чтобы в контуре поддерживалась установленная регламентом температура и давление;
  • помещение, где находится котел, необходимо оградить от доступа посторонних;
  • проверка манометров и термометров должна проводиться не реже 1 раза в 12 месяцев;
  • предохранительные клапаны нужно проверять и продувать перед каждым запуском котла;
  • обязательна регулярная прочистка дымохода, даже если печь потребляет природный газ;
  • услышав сигнал индикатора о неисправности системы, действовать нужно быстро, в точном соответствии с инструкцией по аварийной остановке.

Отвод продуктов сгорания

С устройством и принципом работы газовых котлов примерно стало все понятно, но необходимо понимать, как работают другие важные узлы отопительного агрегата. Немаловажную роль играет система удаления продуктов сгорания. Она может быть открытого или закрытого типа. В первом случае отработанные газы выходят через дымовую трубу системы вентиляции. Что касается подачи воздуха, то она осуществляется из помещения, где установлен прибор без каких-либо дополнительных приспособлений. Турбинные горелки относятся к конструкциям закрытого типа. Они обеспечивают принудительный забор воздуха и отвод газов посредством специальных трубопроводов.

Что собой представляют настенные двухконтурные газовые котлы

Современные навесные двухконтурные котлы имеют отличный дизайн, минимум коммуникаций вокруг себя и работают практически бесшумно, поэтому могут быть установлены в любом соответствующем требованиям помещении

Газовые двухконтурные котлы при тех же габаритах и отопительных технических характеристиках объединяют в себе функционал сразу двух приборов — самого котла и проточного (реже — накопительного) водонагревателя. Теплоноситель из контура отопления в двухконтурных моделях не смешивается с санитарной водой контура горячего водоснабжения (ГВС).

Еще одним важным моментом является количество человек, проживающих в доме, а вернее количество точек одновременного потребления горячей воды. Большинство двухконтурных моделей работает по принципу приоритета ГВС, т.е. когда открывается точка потребления, подогрев отопительного контура. Реже, обычно в более дорогих моделях, где распределение производительности реализовано с помощью трехходового клапана, подогрев отопительного контура не прекращается полностью, но производительность все равно снижается.

На практике это означает, что если пользоваться одновременно несколькими точками потребления горячей воды, производительности контура ГВС может быть недостаточно, не говоря уже о контуре отопления. Поэтому общее количество комнат с наличием точек потребления горячей воды (санузел, гостевой санузел, кухня и т.д.) не должно превышать трёх.

Устройство и принцип работы

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС)

Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники — первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС — система отвода продуктов сгорания в дымоход.

Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком, предохранительным клапаном, манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).

Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:

  • отопительный — базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
  • водонагревательный — задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.

После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.

Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора. В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.

Устройство на примере известного двухконтурного BAXI ECO-4s 24F: компактная классическая компоновка, оптимальные материалы, все модули для удобства вынесены вниз

Потребляемая мощность настенного газового котла

Мощность настенного газового котла отопления в Ваттах

Полезная мощность — главный технический параметр котла, который должен перекрывать полные теплопотери вашего дома.

Строго говоря, расчет тепловых потерь дело сложное и его должен делать специалист с теплотехническим образованием.

Но у нас в стране таких спецов мало, поэтому их услуги стоят дорого и к ним прибегают только владельцы больших коттеджей.

А для случая обычного сельского дома используют приближенное соотношение — для обогрева 1 квадратного метра площади требуется от 100 до 150 Вт мощности котла.

Последняя цифра берется если у вас плохая теплоизоляция конструкций или суровая и долгая зима.

Если вам хочется иметь более точные данные о тепловых потерях своего жилища, то я рекомендую вам воспользоваться специальным калькулятором, который делает расчет методом «укрупненных данных»

Принцип работы двухконтурного котла для нагрева воды с битермическим теплообменником

На рис. 3 показана гидравлическая схема в режиме отопления.

На рис. 4 показана гидравлическая схема в режиме приготовления горячей воды.

Расшифровка рисунка:

A. Подающая линия

B. ГВС

C. ХВС

D. Обратная линия

  1. Горелка газовая.
  2. Теплообменник битермический.
  3. Насос циркуляционный.

При работе в режиме нагрева воды тепло от газовой горелки и от сгораемых газов передается теплоносителю, а потом контуру ГВС, но при этом в контуре отопления циркуляция жидкости останавливается.

При работе в режиме отопления тепло к теплоносителю передается от продуктов сгорания. При работе аппарата в режиме нагрева воды тепло передается теплоносителю, а затем — контуру ГВС. Движение жидкости не должно происходить в обоих контурах одновременно.

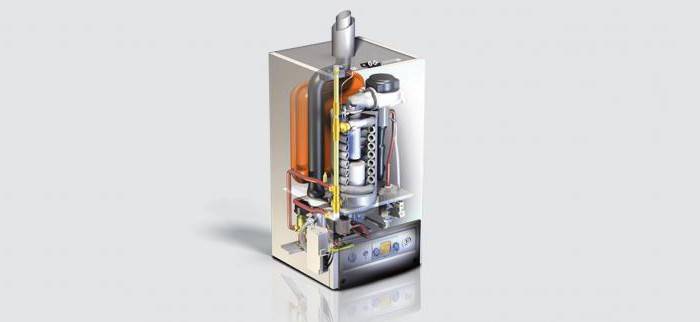

Конструкция и принцип работы газового котла отопления

Как уже говорилось выше, по образу устройства большинство нагревательных котлов схожи между собой. Но для того чтобы понять, как пользоваться газовым котлом правильно, требуется, конечно же, знать, из каких структурных частей состоит это оборудование.Основу стандартного котла на газу составляют следующие элементы:

  • прямоугольная газовая горелка . Эта конструкция включает в себя форсунки, которые и служат местом проведения газа внутрь камеры сгорания. Благодаря этим элементам пламя распределяется равномерно, что делает сгорание теплоносителя внутри системы наиболее эффективным;
  • теплообменник . Это устройство представляет собой короб из металла, оборудованный встроенной батареей. Внутри этого короба проходят трубы, по которым циркулирует теплоноситель. Нагрев воды происходит из-за того, что теплообменник, нагреваясь от сгорающего внутри камеры газа, передает ей тепло. Если в котле одноконтурного типа теплообменник может быть только один, то в двухконтурных аппаратах их может быть и два (первичный и вторичный);
  • циркуляционный насос . С помощью этого устройства регулируется давление, возникающее в системе с циркуляцией, работающей по принудительному принципу. Далеко не все котлы оснащены подобной деталью;
  • расширительный бак . Основное назначение данного элемента – временный отвод теплоносителя, что необходимо в случае нагрева и расширения воды. Такой бачок оснащен специальной емкостью, которая сможет подойти для любого котла на газу. Если планируется использовать отопительное оборудование на больших участках, то можно смонтировать еще один расширительный бак;
  • прибор, отвечающий за отвод продуктов сгорания топлива . В котлах атмосферного типа этот элемент присоединяется к отдельной дымовой трубе, имеющей естественную циркуляцию, а в турбированных механизмах в наличии уже есть двойная труба отвода коаксиального типа, вывод продуктов горения в которой осуществляется посредством вмонтированного вентилятора;
  • автоматическая система, которая служит центром управления котлом . Основным его элементом является электронная схема, позволяющая установить желаемый режим работы котла исходя из данных, отображаемых на установленных датчиках.

Для того чтобы срок службы газового котла был максимально долгим, важно, чтобы каждый его элемент функционировал надежно и исправно (про

Факторы, обеспечивающие эффективную работу устройства

Есть несколько требований, которые необходимо соблюдать для эффективной работы водогрейного котла.

Прежде чем описать основные конструкционные и технические характеристики, стоит выделить несколько основных показателей, влияющих на качество работы, которые считаются общими и подходят для любого устройства.

К ним относится схема работы водогрейного котла и такие параметры, как:

  • Производитель оборудования.
  • Качество устройства и его элементов.
  • Наличие гарантийного срока эксплуатации и обслуживания оборудования.

Для эффективной работы требуется обратить особое внимание на топку. Она должна иметь достаточный объем для сжигания всего объема загружаемого топлива

По мнению специалистов, именно этот параметр является важным расчетным показателем, который определяет общее количество механического горючего.

Правила эксплуатации

Как видно, принцип работы газового котла не так прост, поэтому при использовании необходимо придерживаться ряда правил.

  1. Первый запуск устройства должен осуществлять только технический работник специализированного учреждения. Он протестирует корректность работы всей системы.
  2. Многие пренебрегают проведением ежегодного обслуживания, но делать этого не стоит. Своевременное удаление загрязнений из камеры сгорания и устранение нагара в трубах позволяет увеличить эксплуатационный период прибора.
  3. Желательно избегать таких ситуаций, когда температура поднимается выше 90 градусов. Это может быть губительно для устройства. При эксплуатации рекомендуется придерживаться диапазона от 65 до 90 градусов.
  4. Для избежания аварийных ситуаций в ходе работы котла от повышения давления следует подсоединить группу безопасности, состоящую из манометра, приспособления для отвода воздуха и предохранительного клапана.
  5. Если при использовании превышен период эксплуатации, отраженный в техническом паспорте, то необходимо проведение экспертизы для безопасной эксплуатации.

Устройство двухконтурного газового котла

В момент поворачивания ручки крана ГВС задействуется клапан, который перекрывает доступ воды в отопительную систему. В результате этого она начинает течь в контур ГВС. Нагрев воды, содержащейся во втором теплообменнике, осуществляется за счет воды в первом теплообменнике, откуда она и начинает поступать в кран. В момент возвращения ручки крана ГВС в начальное положение, клапан также прекращает свою работу.

Для большинства потребителей довольно сложно понять, газовый котел какого типа для них станет оптимальным выбором. Чтобы упростить эту задачу, следует вначале выяснить, какими особенностями они обладают

Это можно понять, уделив внимание следующим моментам:

  • принцип работы;
  • тип камеры горения;
  • исполнение.

Все газовые котлы могут быть классифицированы на два типа исходя из принципа их работы:

  • конвекционные;
  • конденсационные.

Первые характеризуются тем, что удаление водяного пара, который возникает во время сжигания топлива, происходит одновременно с продуктами сгорания.

Конденсационные газовые котлы немного отличаются от конвекционных в этом плане. Прежде чем покинуть котел, продукты сгорания и пар поступают в теплообменник, в котором пар превращается в конденсат. Все это сопровождается образованием определенного количества тепловой энергии.

здесь не возникает конденсата

Говоря о достоинствах конденсационных котлов, следует отметить, что они способны повысить свой КПД практически в два раза за счет тепла, которое выделяет пар. Среди недостатков следует отметить то, что их использование вынуждает доводить до определенных требований всю систему отопления. Для образования конденсата необходимо обеспечить низкую температуру в теплообменнике, где и происходит конденсация.

По этой причине следует позаботиться, чтобы перед попаданием в него вода основательно остыла. В связи с этим, чтобы поддерживать в помещении необходимый тепловой режим, в нем должны быть установлены крупногабаритные и дорогие радиаторы. Если конденсационный двухконтурный газовый котел, устройство которого не содержит сложных элементов, подключить к системе, состоящей из традиционных радиаторов, то ему не удастся демонстрировать КПД больше того, который указан в паспорте.

Если газовый котел оснащен открытой камерой, то воздух в нее будет поступать из помещения, где установлен котел. Для удаления продуктов сгорания предусмотрен дымоход. Причем они выводятся за счет естественной тяги. Не лучшим решением является размещение котла с подобной камерой в помещении, где уже имеется отопительный прибор. Если оно будет плохо проветриваться, то это приведет к дефициту кислорода. Также нужно помнить о том, что существует опасность попадания в комнату продуктов сгорания.

При использовании газовых котлов с открытой камерой следует выделить для них специальное помещение. Причем желательно, чтобы в них был установлен вертикальный дымоход. Этот вариант привлекателен меньшими затратами на покупку оборудования.

Если рассматривать газовые котлы с закрытой камерой, то здесь для удаления продуктов сгорания из камеры используется электровентилятор. Причем они выводятся через коаксиальный дымоход, выполненный в виде конструкции, в которой одна труба помещена в другую. Внешняя труба служит для нагнетания воздуха в камеру сгорания, а внутренняя — для удаления. Этот дымоход может иметь не только горизонтальное, но и вообще любое размещение, которое соответствует конкретному помещению.

Важным достоинством подобных котлов является отсутствие необходимости в выделении специального помещения для установки. К тому же они имеют более высокий КПД. Из серьезных минусов стоит отметить то, что для работы подобного оборудования требуется электросеть, а также они имеют более высокую стоимость.

Продолжая рассматривать двухконтурные газовые котлы и устройство, перейдем к наиболее распространенной категории этого оборудования. В зависимости от исполнения выделяют такие типы, как:

  • напольные;
  • настенные.

Достоинством последних являются небольшие размеры, а также то, что они могут быть установлены даже на кухне. Что касается напольных моделей, то они нуждаются в отдельном помещении, да и стоимость их выше. Использование в их конструкции теплообменников из чугуна обуславливает тот факт, почему они уступают по мощности и надежности настенным котлам.

Базовые элементы конструкции

Прежде чем коснуться непосредственно принципа работы газовых котлов отопления, следует ознакомиться с их строением. Обычно устройства состоят из следующих элементов.

  1. Горелка обеспечивает нагрев теплоносителя. Газ подается в камеру сгорания посредством специальных форсунок, которые позволяют равномерно распределить пламя.
  2. Теплообменник отдает тепловую энергию жидкости, циркулирующей в отопительной системе.
  3. Система автоматики предназначается для безопасности и управления режимом работы.
  4. Приспособление для отвода отработанных газов.

Иногда в котел встраивается циркуляционный насос, позволяющий обеспечивать принудительное движение теплоносителя в трубах системы отопления. Однако такие модели стоят дороже. Они не пользуются популярностью у потребителей. Чаще всего насос устанавливается отдельно.

С чего начать установку?

  1. Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
  2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
  3. Просмотреть инструкцию к установке.

ВАЖНО! В одиночку можно установить только малогабаритный или напольный котёл (и то не всегда). В большинстве случаев потребуется помощь одного или двух человек.

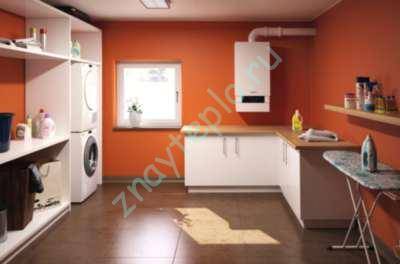

Требования к помещению

  1. Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
  2. Дверной проём – не менее 80 сантиметров в ширину.
  3. Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
  4. На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
  5. Газовые трубы должны быть металлическими, другой материал не допускается.
  6. Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
  7. В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
  8. Котёл должен быть оснащён датчиком расхода топлива.
  9. В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
  10. Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

  • Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
  • Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
  • Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

  1. Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
  2. Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
  3. Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
  4. Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

ВНИМАНИЕ! В случае, когда установку выполняют специалисты, а протокол подписывает заказчик, он имеет юридическую силу, а если установку выполняет сам заказчик – протокол является обычным описанием действий.

Виды газовых котлов

Для классификации газового квартирного отопления используются разные факторы – расположение котла в помещении, материала изготовления теплообменника.

Напольные

Напольный котёл необязательно должен находиться именно на полу. Иногда пользуются специально предназначенными для этого платформами.

Одной из разновидностей напольных устройств являются стальные жаротрубные котлы. Они отличаются высокой мощностью и имеют неплохой КПД. Составляющие теплообменника – трубы из стали, обеспечивающие нормальную циркуляцию теплового носителя.

Наряду с жаротрубными, существуют чугунные напольные газовые котлы. Тепловые обменники у них сделаны из чугуна. Мощность – средняя (объясняется внушительным весом теплообменника). У данного типа котлов большой срок службы.

Настенные

Что касается настенных котлов, они располагаются прямо на стеновых поверхностях или особой раме. Отличаются компактностью и невысокой мощностью, которой вполне достаточно для нормального прогрева комнат и воды. Горелки обычно делаются трубчатыми, тепловые обменники изготавливаются из стали или меди.

Автономное настенное газовое отопление экономит немало полезной площади в квартире. Некоторые модели имеют пульты дистанционного управления, что значительно увеличивает удобство их использования.

Теплообменник для настенных газовых котлов

Теплообменники для настенных газовых котлов

У настенного газового котла может быть не более двух теплообменников. Один из них — основной нужен для нагрева теплоносителя.

Чаще всего его делают из меди, но у бюджетных корейских котлов фирмы Navien они сделаны из нержавеющей стали.

Скажу свое личное мнение — медь лучший выбор, но если бюджет не позволяет, то сойдет и нержавейка.

Второй теплообменник предназначен для нагревания воды. Он представляет собой несколько спаянных между собой емкостей из нержавеющей стали.

По одним из них протекает холодная вода из водопровода, а по другим протекает горячий теплоноситель.

Как работают настенные приборы?

Для небольших домов вполне подойдут настенные газовые котлы. Принцип работы их примерно тот же, но используются менее габаритные детали и дополнительные элементы в виде циркуляционного насоса и мембранного бака. От обычных аналогов они отличаются компактными размерами.

Как и в случае с напольными конструкциями, настенные газовые котлы могут быть одноконтурными или двухконтурными. Они могут быть оснащены закрытой или открытой камерой сгорания. Устройства фиксируются на стене при помощи специальных кронштейнов.

Принцип работы газового котла настенного типа базируется на наличии сложной системы автоматики, которая считается наиболее капризным блоком в плане технического обслуживания. Она часто дает сбой в процессе эксплуатации устройства. Своими руками отремонтировать ее проблематично, поэтому приходится вызывать специалиста, что приводит к дополнительным расходам.

Особенности использования

Для нормальной работы газового котла, поддержания горения, необходима воздушная масса, которая может забираться непосредственно из помещения, где установлено оборудование, либо извне. Автономное отопление с помощью котла на естественной тяге допускается не во всех помещениях. Они должны обязательно отвечать действующим нормативам.

С принудительной тягой дело обстоит несколько иначе. Забор воздуха с последующим отведением продуктов сгорания осуществляется со стороны улицы или специального помещения. Процесс выполняется за счёт вентилятора. Отвод идёт по воздуховодам, отличающимся небольшим диаметром. При такой тяге устройство допускается монтировать в квартире, либо в подвале загородного дома.

Забор воздуха.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла

  1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
  2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
  3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
  4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
  5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
  6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
  7. Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
  8. Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика.

Монтаж напольного котла

  1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
  2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
  3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
  4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
  5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
  6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Классификация промышленных котельных установок

Тепловые генераторы для нужд промышленных предприятий можно условно разделить на такие группы:

  1. Водогрейные агрегаты малой мощности (до 500 кВт) для обслуживания небольших производств. Сюда же следует отнести и конденсационные котлы с высоким КПД (до 96%).
  2. Теплогенераторы средней мощности (до 2 МВт). Применяются в небольших городских котельных и для нужд децентрализованного теплоснабжения предприятий.
  3. Газовые установки большой мощности (до 20 МВт и более), снабжающие теплом целые городские районы и крупные промышленные объекты.
  4. Парогенераторные установки для производства сухого и насыщенного пара на технологические нужды средних и крупных производств.
  5. Газовые когенерационные агрегаты, вырабатывающие в последовательном режиме тепловую и электрическую энергию.

Невзирая на большую производительность промышленных котлов, принцип их действия мало чем отличается от бытовых водогрейных агрегатов. Они оборудованы камерой сгорания и газогорелочным устройством, которые являются основными элементами технологического процесса. Теплота сжигания природного газа передается теплоносителю посредством теплообменников различных конструкций. По способу теплопередачи последние делятся на водотрубные и жаротрубные.

В водотрубном теплообменнике вода циркулирует внутри металлических труб, а продукты горения топлива движутся сквозь пучки этих трубопроводов. При этом тепловая энергия дымовых газов передается теплоносителю, после чего они выходят наружу. В жаротрубных агрегатах среды, участвующие в процессе обмена теплотой, расположены наоборот. В трубах (газоходах) движутся раскаленные газы, а сами газоходы погружены котловой бак с водой.

Движение продуктов горения через теплообменник во всех промышленных теплогенераторах – принудительное, обеспечивается тремя способами:

  • С помощью дутьевых машин (вентиляторов), нагнетающих воздух в топку.
  • Вентилятором, установленным на выходе газовоздушного тракта, — дымососом.
  • Комбинированным способом, в этом случае газовый агрегат снабжен обоими видами вентиляторов.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
