Расчет гидрострелки с коллектором
Существует несколько методик расчета гидрострелки с коллектором,однако все они сводятся к определению сечения данных конструкций.
Обратите внимание! В интернете можно найти специальные калькуляторы, существенно упрощающие расчет гидрострелки для отопления.Вместе с тем, умение определять диаметр конструкции самостоятельно также будет не лишним. Как минимум, такие знания позволят проверить правильность онлайн-расчета
Формулы для определения диаметра гидравлического разделителя
Рассмотрим две наиболее простые формулы для расчета диаметра гидроразделителя, которые не должны вызвать каких-либо сложностей у рядового потребителя.
Данная формула выведена экспериментальным путем и описывает так называемый метод трех диаметров. Здесь d – это диаметр входных/выходных патрубков.
В этом случае диаметр гидроразделителя определяется с учетом расхода воды в отопительных контурах, где:
- 1000 – коэффициент для преобразования метров в миллиметры;
- Q – разность между расходом котлового и потребительского контуров (м³/с);
- π – константа, равная 3,14;
- V – скорость вертикального движения воды внутри гидрострелки (расчетная величина – 0,1 м/с).
В качестве примера примем расход котла равным 60 л/мин, а отопительного контура – 40 л/мин. Разность составляет 20 л/мин или0,00033 м³/с. Таким образом:
Размер гидравлического разделителя зависит от величины расхода теплоносителя в котле и контуре отопления
Правило расчета коллектора системы отопления
Для обеспечения равновесия и стабильности системы все трубопроводы должны оптимально подходить друг другу по пропускной способности. Главное правило, по которому производится расчет коллектора, звучит так: площадь поперечного сечения гидравлического коллектора равна сумме площадей сечений всех отводящих веток.
Важно! Несоблюдение правила конструирования коллектора приведет к недостаточной интенсивности движения теплоносителя, что негативно отразится на качестве отопления. Правило расчета гидроколлектора выражается в следующей формуле:
Правило расчета гидроколлектора выражается в следующей формуле:
- S – площадь сечения коллектора;
- S1, S2…, Sn – площадь сечения отводящих трубопроводов (входящие ветки в расчет не берутся).
Сечение распределительного коллектора равно суммарному сечению отводящих веток
Как подобрать параметры
Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.
Параметры, нужные для гидроразделителя
По максимальному потоку теплоносителя
Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.
Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя
Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.
По максимальной мощности котла
Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.
Расчет гидрострелки по мощности котла
Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.
Как найти длину гидрострелки
С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).
Определяем длину гидрострелки из круглой трубы
Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.
Как правильно подключить гидроразделитель
Простейшая схема подключения гидрострелки в системе отопления следующая:
- Котел имеет два отвода на подачу и обратку теплоносителя.
На подающий трубопровод, устанавливается циркуляционный насос. Сразу после насоса, устанавливается разделитель, образующий малый контур отопления. Насос обеспечивает бесперебойное движение жидкости в гидравлическом разделителе.
Участок трубопровода между стрелкой и котлом на обратке, делят установкой обратного клапана в системе отопления, что предотвращает рециркуляцию.
Обвязка котла с гидрострелкой, для сложных систем отопления, предусматривает необходимость подключения коллекторов.
Движение воды в гидрострелке, происходит принудительным способом. Давление нагнетает установленный циркуляционный насос. В открытой системе отопления, разделитель не будет работать.
В чём плюсы и минусы использования гидроразделителя
Несмотря на встречающееся мнение, гидроразделитель, это неотъемлемое условие для длительной и бесперебойной работы системы отопления с несколькими контурами. Одна из главных особенностей и функций устройства, нивелирование давления между контурами.
Работа гидравлического разделителя в системе с естественной циркуляцией, теоретически возможна, но теряет свой смысл. Основное применение приходится на разводку закрытого типа с принудительным движением теплоносителя.
Преимущества гидрострелки в отопительной системе
Установка гидроразделителя решает несколько проблем системы отопления:
- Нивелирование давления в контурах отопления. В системах с несколькими подающими трубопроводами, тяжело достичь одинаковых параметров скорости циркуляции теплоносителя. Циркуляционные насосы имеют разную производительность и скорость движения. При одновременном включении всех контуров отопления, некоторые из них могут полностью прекратить работать из-за недостаточного давления.После попадания вовнутрь гидравлического разделителя, происходит потеря давления, нивелирование параметров, что приводит к равномерному распределению тепловых потоков. Регулировка гидрострелки осуществляется автоматически, по мере включения и выключения циркуляционного оборудования датчиками.
Снижение разницы температур – гидроразделитель выполняет функцию первичного контура обогрева. По нему циркулирует теплоноситель до тех пор, пока не достигнет необходимой температуры нагрева.
Дополнительные функции – ёмкость выполняет задачи отстойника, фильтра грубой очистки и воздухоотводчика.
Недостатки гидравлической стрелки
- Первый и самый главный недостаток гидроразделителя в том, что большинство из его функций, выполняют другие узлы, уже установленные в систему. После подключения группы безопасности, задачей стрелки остается только нивелирование давления и температуры на подающем и обратном трубопроводе.
Второй недостаток – увеличение сопротивления при циркуляции теплоносителя, после установки гидравлического разделителя. Последствие монтажа модуля – снижение равномерности прогрева трубопровода, необходимость в постоянном использовании циркуляционного насоса. Без нагнетания давления в системе отопления, котел перестает работать. Соответственно, система обогрева становится энергозависимой и требует подключения источника бесперебойного питания.
Высокая стоимость устройства – самые простые модули, обойдутся, начиная от 11 тыс. руб. Для двухэтажного здания площадью около 200 м², потребуется приобрести стрелку за 60-80 тыс. руб. Гидравлический разделитель для промышленного применения, обойдется уже в 125-250 тыс. руб.
При этом, существующая типичная схема изготовления разделителя показывает, что, в сущности – это простое устройство, не имеющее сложного функционала с минимальным значением в системе отопления. Не удивительно, что достаточно многие отечественные потребители, отказываются от покупки фирменных устройство в пользу изготовления кустарных аналогов.
В пользу покупки гидроразделителя, есть несколько доводов: это требование гарантийного обслуживания некоторых моделей котлов, многоконтурная система отопления сложного типа, не будет работать без разделителя.
Устройство гидрострелки отопления
Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.
Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

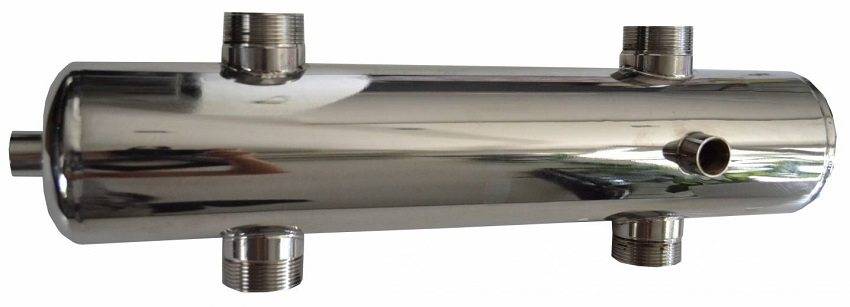

Гидрострелка из нержавеющей стали
Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.
Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.
Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.
Важно! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе.Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом

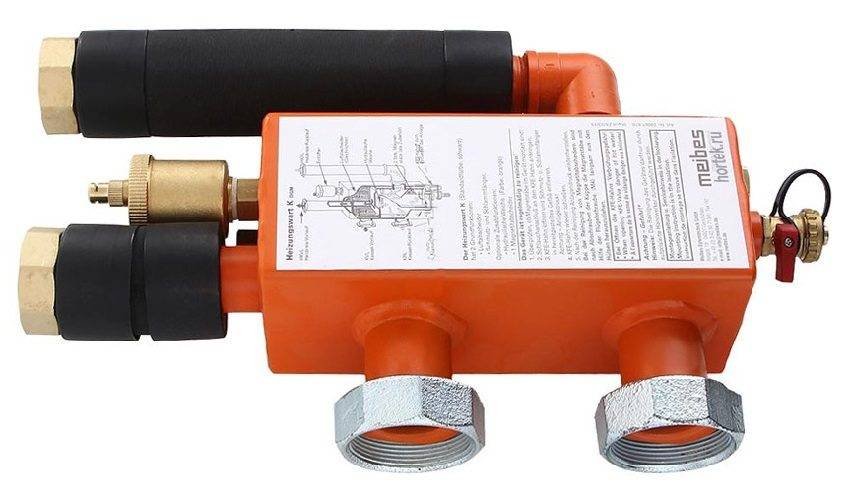

Гидравлическая стрелка «Meibes»
Что такое гидрострелка для отопления?
В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.
Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.
Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.
Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.
Принцип работы гидравлического разделителя
Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.
Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.
Режимы работы
Гидравлическая стрелка для систем отопления имеет 3 режима работы:
- В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
- Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
- В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.
Дополнительные возможности гидрострелки
Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:
После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран.
Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе
Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается.
Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.
Для чего действительно нужна гидравлическая стрелка – развенчиваем мифы
Разобрав техническую сторону гидравлического разделителя, перейдем к вопросу его эксплуатации. Так для чего нужна гидрострелка в системе отопления?
Для начала давайте рассмотрим, какие свойства часто приписывают данному элементу:
- повышение устойчивости работы системы;
- увеличение КПД котла;
- снижение топливных затрат;
- обеспечение стабильности движения теплоносителя;
- увеличение срока работы отопительного прибора.
Данные преимущества, хоть и звучат красиво, однако в большинстве своем не соответствуют действительности. Единственным пунктом, заслуживающим внимания, является «увеличение срока работы отопительного прибора». Как отмечалось выше, гидроразделитель в системе отопления способен защитить котел от теплового шока посредством подогрева обратного потока теплоносителя. Впрочем, с такой задачей может справиться и обычный байпас, установленный на выходе прибора между подачей и обраткой.
Для защиты котла от теплового удара вместо гидрострелки проще установить байпас
Несмотря на то, что гидрострелке приписывается множество функций,она нужна для решения только одной задачи – обеспечить оптимальную работу насосного оборудования, установленного в разных контурах отопления.
Если в системе задействовано несколько насосов с разной производительностью, то самый мощный из них будет создавать большое разрежение в подающем трубопроводе и избыточное давление в обратке. Таким образом, слабо производительный насос не сможет обеспечить собственный контур достаточным количеством теплоносителя. Чтобы избежать подобной ситуации, устанавливается гидрострелка– участок с нулевым сопротивлением. Благодаря данному элементу разность давления между прямой и обратной подачей уравнивается, и все насосы смогут работать в оптимальном режиме.
Гидравлический разделитель нужен для согласования работы нескольких отопительных контуров
Дополнительные функции гидрострелок
Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров. Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования. Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.

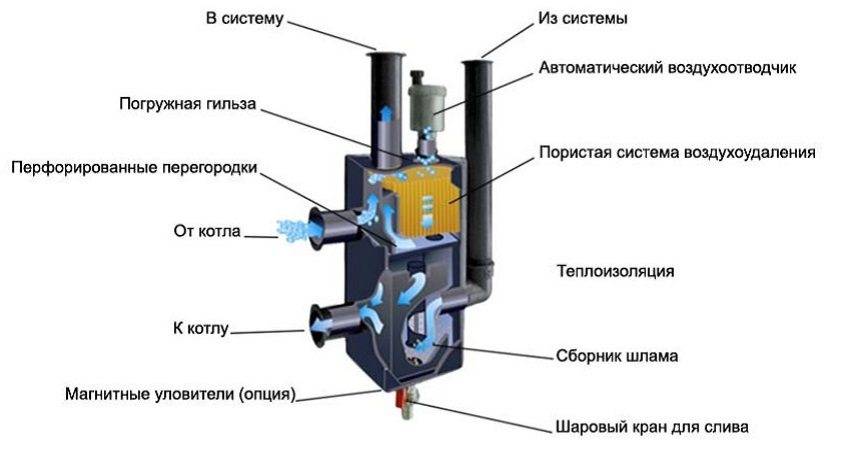

На фото изображена модель гидрострелки для отопления в разрезе:
Устройство гидрострелки — вид в разрезе
Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.
Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.
Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.

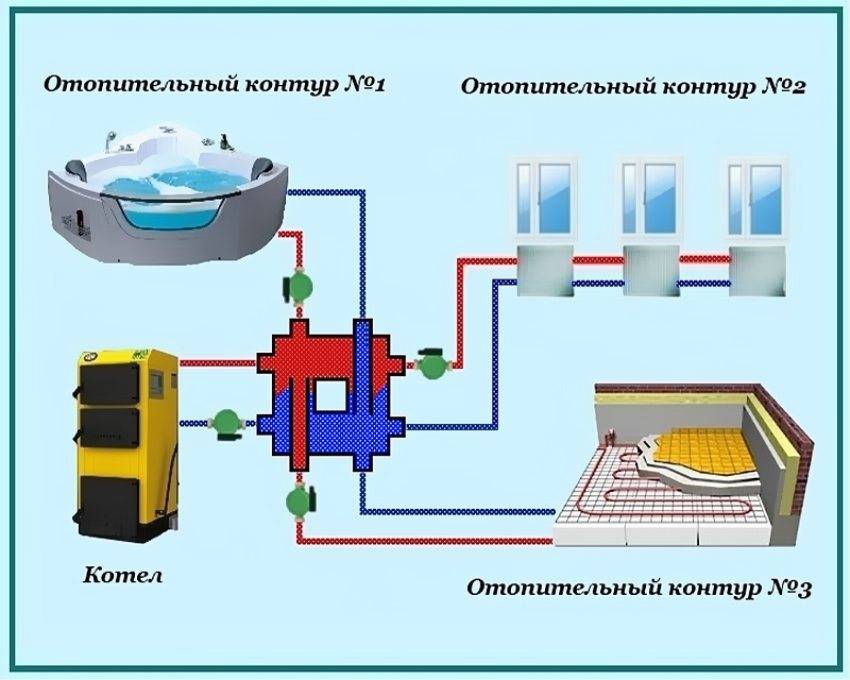

Принцип работы коллектора с гидрострелкой на 3 контура отопления
Дополнительные функции гидрострелок
Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров. Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования. Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.
На фото изображена модель гидрострелки для отопления в разрезе:
Устройство гидрострелки — вид в разрезе
Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.
Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.
Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.
Принцип работы коллектора с гидрострелкой на 3 контура отопления
Для чего нужна гидрострелка в системе отопления
Гидрострелка, бутылочка, гидравлический разделитель – все эти названия, относятся к простому устройству, необходимому для сложных систем отопления. Профессиональные монтажники указывают на четыре причины, по которым стоит подключить модуль.
Установка гидрострелки в системе отопления необходима для:
- Балансировка температуры в системе обогрева здания. Производители котлов с чугунными теплообменниками, требуют обязательной установки гидроразделителя. Без гидрострелки, при первой растопке, котел испытывает термический удар. Гидравлическая стрелка выравнивает разницу температур и не дает треснуть чугунному теплообменнику.
Нивелирование давления – основной и вторичные контуры обогрева, зачастую имеют разные рабочие параметры. Гидрораспределитель помогает сократить разницу в давлении. Стрелку устанавливают в многоконтурных системах обогрева, когда в доме одновременно подключают радиаторы, теплые полы, бойлер косвенного нагрева.
В качестве фильтра-отстойника – если установка гидравлической стрелки выполнена правильно, в ее корпусе будут оседать твердые частицы, появившиеся в результате коррозии, механических повреждений.Ржавчина, накипь и шлам, влияют на работоспособность запорной и регулирующей арматуры, насосов, различных датчиков и водяных счетчиков. Вертикальный гидроразделитель в системе отопления, служит своеобразным фильтром, где оседают все твердые частицы.
Удаление воздуха – в корпусе гидрострелки устанавливается воздухоотводчик. При прохождении теплоносителя, из трубопровода системы отопления удаляется воздух, что снижает окисление и коррозию металлических деталей системы отопления.
Чтобы гидрораспределитель смог в полном объеме выполнять возложенные на него функции, требуется грамотный расчет и правильная установка в систему отопления.
Можно ли обойтись без гидрострелки
Конечно, простая система отопления, теоретически будет работать без гидрострелки. Проблемы начнутся, если к одному котлу, подключат несколько водяных контуров отопления, но и эта сложность решаема установкой коллектора. Также и другие функции: отвод воздуха из системы, фильтрацию твердых частиц, с легкостью выполняет группа безопасности, устанавливаемая для твердотопливных котлов.
Гидравлический разделитель в системе отопления дома, нужен для балансировки разницы температур и давления на подающем и обратном трубопроводе. Без модуля не обойтись, при подключении к котлу радиаторной системы отопления и теплых полов.
Разница между гидрострелкой и коллектором
Коллектор, несмотря на распространенное заблуждение, не заменяет гидравлическую стрелку и имеет отличительные функции. Основное предназначение коллектора – разделение и транспортировка теплоносителя к конечным (вторичным) контурам отопления.
В коллектор, из котла поступает поток нагретой жидкости. Внутри устройства осуществляется разделение теплоносителя по отводам, подключенным к каждой отдельной системе отопления. Дополнительно, коллектор позволяет отключать и ремонтировать отдельные контуры, не отключая обогрева дома.
Гидрострелку нужно использовать в случаях, когда предположительно температура теплоносителя на подающем и обратном трубопроводе, будет сильно отличаться. Если не поставить разделитель, происходит следующее:
- При первом запуске котла, теплоноситель внутри теплообменника котла, разогревается до 70-80°С, постепенно прогревая систему отопления.
Давление, создаваемое при нагреве, образует циркуляцию жидкости в трубопроводе.
Холодный, не нагретый теплоноситель, средняя температура которого около 20°С, из обратного трубопровода попадет внутрь теплообменника.
Термический удар вследствие резкого охлаждения стального теплообменника, приводит к его деформации. Чугунный аналог, попросту треснет и выйдет из строя.
Производители чугунных котлов требуют, чтобы в системе отопления обязательно присутствовал гидравлический разделитель. Не соблюдение этого правила, приводит к отказу в гарантийном обслуживании.
Гидрострелка: принцип работы назначение и расчеты
Система теплоснабжения индивидуального дома может состоять из нескольких подсистем. Реализация каждого разветвления должна осуществляться независимо от давления и расхода теплоносителя каждой функции. В связи с тем, что теплоноситель поступает из одной точки, это приводит к разбалансировке отдельных контуров системы.
Чтобы не возникла подобная ситуация, устраиваются гидрострелки (анулоиды) в системе теплоснабжения.
Основные функции
При организации теплоснабжения от котла на твердых видах топлива, водные потоки нагреваются бойлером, сопротивление которого на порядок меньше, чем в основной системе.
В состав системы отопления часто включены подогрев пола, санузлы и кухня. То есть, на один генератор тепла подключены как минимум три потребителя. Температурный режим каждого настроен индивидуально, и, соответственно, имеет разное сопротивление отопительной развязки. Для того, чтобы не возникла разбалансировка системы отопления, их необходимо совместить.
Именно это и является основным принципом работы гидравлической стрелки. Иными словами, она разделяет систему теплоснабжения на два автономных контура: теплогенератора и общего отопления дома, в который включены все подсистемы.
Развязка подсистем в общей системе устроена по такому же принципу, они не влияют друг на друга. Таким образом, гидравлическая стрелка решает вопрос балансировки котельного оборудования и системы теплоснабжения.
Применять разделитель рекомендуется в том случае, когда без его использования разница давления между подачей и обраткой превышает четыре сотых метра водяного столба. Внутри анулоида осуществляется обмен горячей и остывшей воды.
Работа разделителя происходит в одном из 3 режимов:
- потоки обоих контуров равны. Функционирование при правильно подобранных насосах происходит только при условии одновременной работы всех насосов котельного оборудования и отопительной системы в обычном режиме;
- поток первого контура значительно меньше второго. Реализация возможна только для тех случаев, когда достаточно работы только одного котла из всей системы отопления.
- поток второго контура значительно меньше первого. Реализация возможна, когда приостановлена подача тепла или требуется отопление только одной зоны.
Благодаря работе гидрострелки, обеспечивается возможность регулирования котельного оборудования и отопительной системы всего дома. Поэтому экономить на ее приобретении и установке не стоит.
Режимы работы гидрострелки
Дополнительные функции
Помимо защиты теплообменника от теплового удара, гидрострелка предохраняет систему отопления от повреждений в случае аварийного выключения системы водоснабжения дома, подогрева пола и иных подсистем.
Кроме того, она выполняет роль отстойника для механических образований, таких как накипь и ржавчина. Еще одна из важных функций, для чего нужна гидрострелка в системе отопления – устранение воздушных масс из теплоносителя.
Купить или сделать своими руками?
Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:
- Резьба на сгонах должна быть хорошо прорезанной и симметричной.
- Стенки отводов одинаковой толщины.
Качество самодельного изделия может быть «не очень»
Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.
Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.
Гидрострелка: принцип работы, назначение и расчеты
Итак, что же называется гидрострелкой в отопительной системе частного дома? Температурный и гидравлический буфер, который обеспечивает процессы корреляции температур обратки и подачи, упорядоченный максимальный проток теплоносителя, называется гидрострелкой. Для чего же нужна гидравлическая стрелка?
Очень просто можно объяснить, для чего нужна в отопительной системе гидрострелка? Владельцы частных домов хорошо знают, что такое разбалансировка теплоснабжения. Современные котлы имеют меньший по объему контур. В то же время расход потребителя при циркуляции – меньше. С помощью гидрострелки можно отделить ее работу от теплогенератора вторичной цепи, увеличить надежность и качество работы системы.
Гидроразделитель в системе отопления
Чтобы понять, для чего нужна в системе отопления гидрострелка, нужно назвать ряд преимуществ систем отопления с гидравлическим терморазделителем. Прежде всего, разделитель является обязательным условием производителей оборудования для гарантии технического обслуживания на котел мощностью до 50 киловатт и больше. С помощью вспомогательного узла обеспечивается максимальный проток с ламинарным течением теплоносителя. Постоянно поддерживается температурный и гидравлический баланс в отопительной системе. Гидрострелка и контур отопления подключается параллельно. Это создает минимальные потери давления, производительности и тепла. Патрубки подачи и обратки расположены по коленному принципу. Это обеспечивает температурный градиент вторичных контуров. Если подобрать оптимально гидрострелку для отопления, то можно защитить котел от разницы температур подачи и обратки.
Предохраняется оборудование от теплового удара. Гидравлическая стрелка увеличивает коэффициент полезного действия котла. Кроме того, обеспечивается вторичная циркуляция части теплоносителя в котловом контуре. Топливо и электроэнергия экономится. Сохраняется постоянный объем котловой воды. При необходимости можно с помощью разделителя компенсировать дефицит расхода во второстепенном контуре. Если насосы имеют высокую мощность, то их влияние можно с помощью полого разделителя снизить. Нагрузка подается на вторичный контур и котел.
Гидродинамические процессы в системе стабилизируются принципом работы гидрострелки. Для того чтобы продлить срок эксплуатации насоса, нужно своевременно удалять механические примеси из теплоносителя. Кроме того, продлевается эксплуатационный срок датчиков, счетчиков, вентилей. При делении потоков (независимый контур потребителя и контур теплогенератора) гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.
