Современные элеваторные узлы системы отопления

Особенности монтажа и проверка

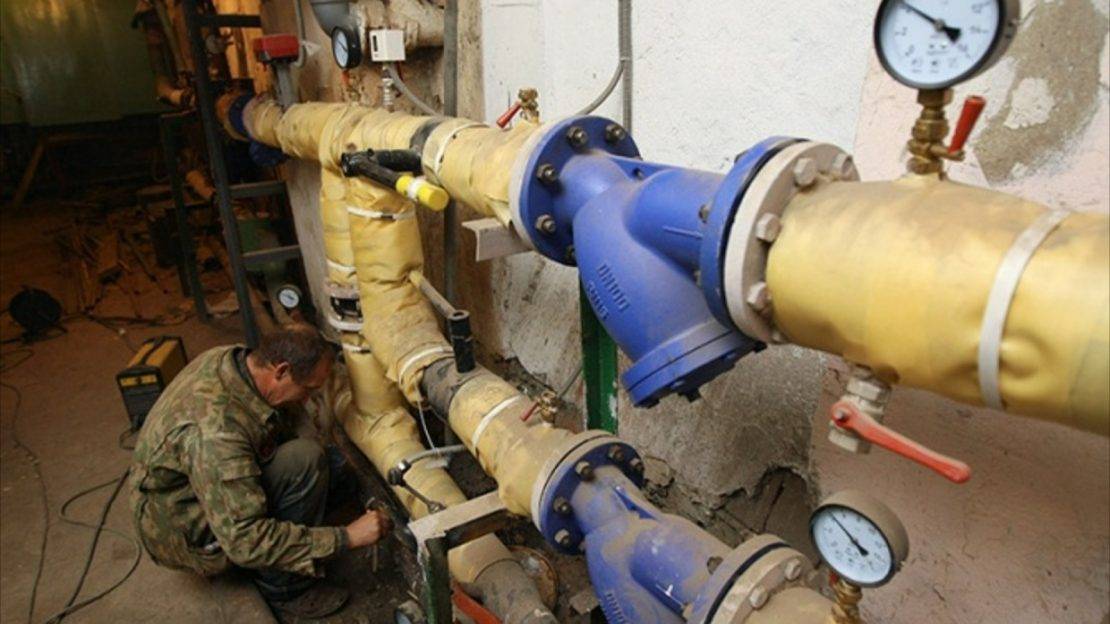

Монтаж элеваторного узла

Стоит сразу отметить, что установка и проверка работы элеваторного узла и системы отопления — это прерогатива представителей обслуживающей компании. Делать это жильцам дома категорически запрещено. Однако знания схемы элеваторных узлов центральной системы отопления рекомендуется.

При проектировании и монтаже учитываются характеристики входящего теплоносителя

Также принимаются во внимание разветвленность сети в доме, количество приборов отопления и температурный режим работы. Любой автоматический элеваторный узел для отопления состоит из двух частей

  • Регулировка интенсивности потока входящий горячей воды, а также замеры ее технических показателей — температуры и напора;
  • Непосредственно сам смесительный узел.

Основной характеристикой является коэффициент смешивания. Это отношение объемов горячей и холодной воды. Данный параметр является результатом точных расчетов. Он не может быть константой, так как зависит от внешних факторов. Установка должна выполняться строго по схеме элеваторного узла системы отопления. После этого делается точная настройка. Для уменьшения погрешности рекомендуется максимальная нагрузка. Таким образом температура воды в обратной трубе будет минимальной. Это является необходимым условием для точного регулирования работы автоматической задвижки.

Через определенный промежуток времени необходимы плановые проверки работы элеваторного узла и системы отопления в целом. Точный порядок действий зависит от конкретной схемы. Однако можно составить общий план, в который входят следующие обязательные процедуры:

  • Проверка целостности труб, запорной арматуры и приборов, а также соответствие их параметров паспортных данным;
  • Юстировка датчиков температуры и давления;
  • Определение потерь давления во время прохождения теплоносителя через сопло;
  • Вычисление коэффициента смещения. Даже для самой точной схемы отопления элеваторного узла со временем происходит износ оборудования и трубопроводов. Эта поправка обязательно учитывается при настройке.

После выполнения этих работ автоматический элеваторный узел центрального отопления должен опечатываться, чтобы предотвратить постороннее вмешательство.

Нельзя применять самодельные схемы элеваторных узлов для центральных систем отопления. В них зачастую не учитываются важнейшие характеристики, что может не только снизить эффективность работы, но и стать причиной аварийной ситуации.

Схемы подключения элеватного узла системы отопления

Процессы подогрева воды для систем горячего водоснабжения (ГВС) и отопления между собой некоторым образом взаимосвязаны.

Из-за того, что температура воды в ГВС при любых условиях должна поддерживаться в пределах 60 – 65 градусов, при плюсовых температурах наружного воздуха в элеватор может поступать более горячий теплоноситель, чем требуется.

При этом имеет место перерасход тепла на уровне 5% — 13%. Во избежание этого явления применяют три схемы подключения элеваторного узла:

  • с регулятором расхода воды;
  • с регулируемой насадкой;
  • с насосом регулирующим.

С регулятором расхода воды

При выполнении данного условия удается избежать поэтажной разрегулировки, которая имеет место в однотрубных системах в случае уменьшения расхода теплоносителя.

Однако, схема «элеватор + регулятор расхода» не в состоянии поддержать температуру после данного устройства на приемлемом уровне при отклонениях от нормального температурного графика.

С регулируемым соплом

Площадь поперечного сечения выходного отверстия насадки регулируется вводимой в него иглой. При этом увеличивается коэффициент смешивания и, соответственно, падает температура теплоносителя после элеватора.

Недостатком данной схемы является то, что при введении иглы в отверстие конуса увеличивается гидросопротивление последнего, вследствие чего расход теплоносителя, а соответственно и количество поставляемого тепла, уменьшается.

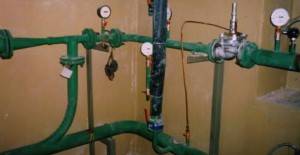

Принципиальная схема регулируемого элеваторного узла

С регулирующим насосом

Насос монтируется на линии смешения элеваторного узла либо параллельно ей. В дополнение к нему монтируются регуляторы расхода теплоносителя и его температуры. Данное решение является весьма эффективным, поскольку оно позволяет:

  • регулировать температуру теплоносителя при любой температуре наружного воздуха, а не только при плюсовой;
  • поддерживать циркуляцию теплоносителя во внутренней сети при остановке внешней.

К недостаткам схемы можно отнести высокую стоимость, сложность и увеличение эксплуатационных расходов за счет энергоснабжения насоса.

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

  • при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
  • при 0 градусов 76 градусов;
  • при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.

Распространенные поломки и методы их устранения

Несмотря на простоту конструкции, элеватор может выйти из строя. Поломки возникают по разным причинам, но чаще всего к этому приводят загрязнения, выход из строя арматуры и регуляторов, сбившиеся настройки, неправильный диаметр сопла или засорившиеся грязевики.

В зависимости от поломки существуют разные способы ремонта элеватора:

Если причиной неисправности стало засорившееся сопло, то его нужно снять и прочистить.
Если диаметр сопла изменился из-за коррозии или размывания водой, то деталь заменяют новой

При выборе нового сопла важно точно подобрать его диаметр. Иначе это вызовет разбалансировку системы и сильный перегрев радиаторов отопления на первом этаже дома на фоне уменьшения теплоотдачи приборов на последних этажах.
Когда засоряются грязевики, об этом можно догадаться по увеличенной разнице давления на подающем и обратном трубопроводе

Чтобы контролировать давление до фильтров и после них, устанавливаются манометры. Для устранения засора открывают спускной кран на самом грязевике. Он расположен в нижней части устройства. Если эти действия не приведут к желаемому результату, то придется разбирать грязевик и прочищать его составляющие детали по отдельности.

О поломках элеваторного узла можно догадаться по значительному перепаду температуры в трубопроводе до прибора и после него. Если разница температур не превышает 5°С, то причина поломки кроется в засорении устройства или изменении сечения сопла. Если разница превышает 5 градусов, то нужно провести диагностику узла для выявления неисправной детали и ее замены. Для ремонта элеватора, его диагностики или полной замены приглашают мастера с необходимыми инструментами и навыками проведения подобных работ.

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

Устройство и принцип работы элеватора отопления

В точке входа трубопровода тепловых сетей, обычно в подвале, в глаза бросается узел, который соединяет трубы подачи и «обратки». Это элеватор — смесительный узел для отопления дома. Изготовляется элеватор в виде чугунной или стальной конструкции снабженной тремя фланцами. Это обычный элеватор отопления принцип работы его основан на законах физики. Внутри элеватора находится сопло, приемная камера, смесительная горловина и диффузор. Приемная камера соединяется с «обраткой» с помощью фланца.

Перегретая вода поступает на вход элеватора и проходит в сопло. Вследствие сужения сопла скорость потока увеличивается, а давление уменьшается (закон Бернулли). В область пониженного давления подсасывается вода из «обратки» и смешивается в смесительной камере элеватора. Вода уменьшает температуру до нужного уровня и одновременно уменьшается давление. Элеватор работает одновременно как циркуляционный насос и смеситель. Таков вкратце принцип работы элеватора в системе отопления здания или сооружения.

Схема теплового узла

Регулировку подачи теплоносителя осуществляют узлы элеваторные отопления дома. Элеватор – основной элемент теплового узла, нуждается в обвязке. Регулировочное оборудование чувствительно к загрязнениям, поэтому в обвязку входят грязевые фильтры, которые подключаются к «подаче» и «обратке».

В обвязку элеватора входят:

  • грязевые фильтры;
  • манометры (на входе и выходе);
  • термодатчики (термометры на входе элеватора, на выходе и на «обратке»);
  • задвижки (для проведения профилактических или аварийных работ).

Это самый простой вариант схемы для регулировки температуры теплоносителя, но она часто используется как базовое устройство теплового узла. Базовый узел элеваторный отопления любых зданий и сооружений, обеспечивает регулировку температуры и давления теплоносителя в контуре.

Преимущества его применения для отопления больших объектов, домов и высоток:

  1. безотказность, благодаря простоте конструкции;
  2. низкая цена монтажа и комплектующих деталей;
  3. абсолютная энергонезависимость;
  4. существенная экономия потребления теплоносителя до 30%.

Но при наличии бесспорных преимуществ использования элеватора для систем отопления следует отметить и недостатки применения этого прибора:

  • расчет делается индивидуально для каждой системы;
  • нужен обязательный перепад давления в системе отопления объекта;
  • если элеватор нерегулируемый, то невозможно изменить параметры контура отопления.

Элеватор с автоматической регулировкой

В настоящее время созданы конструкции элеваторов, в которых при помощи электронной регулировки можно изменять сечение сопла. В таком элеваторе имеется механизм, который перемещает дроссельную иглу. Она меняет просвет сопла и в результате меняется расход теплоносителя. Изменение просвета меняет скорость движения воды. В результате изменяется коэффициент смешивания горячей воды и воды из «обратки», чем достигается изменение температуры теплоносителя в «подаче». Теперь понятно, зачем в системе отопления нужно давление воды.

Элеватор регулирует подачу и давление теплоносителя, а его давление движет поток в контуре отопления.

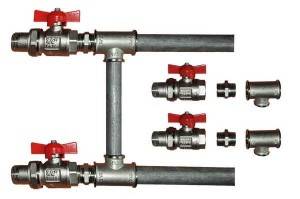

Клапан трехходовой

При необходимости разделить поток теплоносителя между двумя потребителями применяется клапан трехходовой для отопления, который может работать в двух режимах:

  • постоянный режим;
  • переменный гидрорежим.

Трехходовой кран устанавливается в тех местах контура отопления, где может возникнуть необходимость разделить или полностью перекрыть поток воды. Материал крана – сталь, чугун или латунь. Внутри крана находится запорное устройство, которое может быть шаровым, цилиндрическим или конусным. Кран напоминает тройник и в зависимости от подключения трехходовой клапан на системе отопления может работать как смеситель. Пропорции смешивания можно менять в широких пределах.

Применяется шаровой кран в основном для:

  1. регулировки температуры теплых полов;
  2. регулировки температуры батарей;
  3. распределения теплоносителя на два направления.

Существуют два типа трехходовых кранов – запорные и регулировочные. В принципе они практически равнозначны, но запорными трехходовыми кранами труднее плавно регулировать температуру.

  • Как залить воду в открытую и закрытую систему отопления?
  • Популярный напольный газовый котел российского производства
  • Как грамотно спустить воздух из радиатора отопления?
  • Расширительный бачок для отопления закрытого типа: устройство и принцип действия
  • Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Расширительный бачок для отопления закрытого типа: устройство и принцип действия Запорная арматура на отопление: виды и характеристики Коллектор отопления: устройство оборудования и особенности монтажа Расширительный бак для отопления: типы и популярные виды

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Расчет элеваторного узла

Для проведения расчета элеваторного узла сначала вычисляют диаметр камеры смешивания и подбирают соответствующий номер элеватора. После этого высчитывают диаметр рабочего сопла.

Для расчетов пригодятся следующие формулы:

Расчет сечения инжекционной камеры ведется в сантиметрах. Для определения этого числа нужно знать расход нагретого теплоносителя в сети с учетом гидравлического сопротивления.

Это значение можно найти, используя приведенную в таблице формулу, где:

  • Q – это объем тепловой энергии, измеряемый в ккал/ч, расходующейся на обогрев всего сооружения;
  • Tсм – температура теплового носителя в выходном патрубке после элеваторного тройника;
  • T2о – температура обратки;
  • h – сопротивление водяного столба жидкости, которое измеряется в метрах (этот показатель учитывается в разводке всего контура, в том числе и в радиаторах).

По отдельной формуле рассчитывается диаметр узкой части сопла. Для этого нужно знать габариты инжекторной камеры в сантиметрах и коэффициент смешивания. По отдельной формуле находится коэффициент инжекции. Для расчета нам понадобится температура теплоносителя на входящем патрубке.

Когда мы будем знать напор на трубопроводе, идущем от магистрали централизованного отопления, можно вычислить диаметр сопла. Для этого необходимые параметры системы переводят в сантиметры.

После проведения расчетов мы получаем необходимые данные, на основании которых можно подобрать подходящую модель элеваторного узла и определить условия для его правильной и бесперебойной работы. Иными словами, мы можем определить необходимую производительность системы, зная объем циркулирующего теплоносителя, который прокачивается через элеватор за единицу времени, а также минимальный напор жидкости. Основными параметрами при выборе подходящей модели прибора является сечение горловины камеры смешивания и сопла элеватора.

Важно! Диаметр сопла округляем в меньшую сторону до сотых долей миллиметра. Но минимальное значение не может быть меньше трех миллиметров, потому что сопло быстро засорится

Что такое элеваторный узел?

Элеваторный узел системы отопления – это устройство определенного типа, выполняющее функции инжекционного или водоструйного насоса. Основные задачи – повышение давления внутри отопительной системы, увеличение прокачки теплоносителя по сети, повышение роста объема.

Прочный тепловой узел может транспортировать значительно перегретый теплоноситель, что выгодно с экономической стороны. Например, одна тонна воды, нагретая до +150 С, содержит намного больше тепловой энергии, чем тот же объем с показателями +90 С. Применение теплового узла обеспечивает быстрое перемещение носителя по системе, при этом без обращения жидкой субстанции в пар – свойство объясняется постоянно поддерживаемым давлением, которое удерживает носитель в агрегатном жидком состоянии.

Принцип работы и схема узла

Алгоритм работы элеваторной перемычки:

  1. Нагретый теплоноситель проходит через патрубок в направлении сопла, затем под давлением течение ускоряется и запускается эффект водоструйного насоса. Поэтому пока вода проходит через сопло, обеспечивается циркуляция носителя в системе.
  2. В момент прохода жидкости через смесительную камеру уровень напора снижается до нормального и струя, попадая в диффузор, обеспечивает разрежение в камере смешивания. По эффекту эжекции теплоноситель с повышенным показателем давления увлекает через перемычку воду, которая возвращается из сети отопления.
  3. Перемешивание охлажденного и нагретого потока происходит в камере элеватора отопления, поэтому при выходе из диффузора температура потока снижается до +95 С.

Рассмотрев, что такое тепловой узел в многоквартирном доме, принцип работы элеватора, следует знать, что для нормальной функциональности агрегата важно обеспечить должный перепад давлений в магистрали и обратной линии. Разница показателей нужна для преодоления гидравлического сопротивления отопительной системы в доме и самого прибора

Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами. Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

  • левый патрубок выглядит как сопло, сужающееся до расчетного диаметра;
  • сразу за соплом находится цилиндр смесительной камеры;
  • присоединение обратной магистрали достигается за счет нижнего патрубка;
  • патрубок справа представляет собой диффузор с расширением, который направляет горячую воду в отопительную систему.

Подробная схема элеваторного узла отопления необходима при подключении системы. Соединение осуществляется так: левый патрубок – к подающей магистрали центральной сети, нижний – к трубопроводу с подачей обратного потока. Отсекающие задвижки нужно ставить с обеих сторон, дополняя их сетчатым фильтром, который нужен для отсеивания крупных частиц и вкраплений. Также конструкция теплового пункта дополняется манометрами, термометрами и счетчиками учета тепла.

Преимущества и недостатки теплового узла

Несмотря на моральную устарелость оборудования, простота конструкции и невысокая стоимость объясняют востребованность элеватора отопления. Прибор не нужно подключать к электросети, он работает энергонезависимо. Многие пользователи утверждают, что схема нерациональна и при низком КПД (до 30%) прибора, следует снизить нагрев теплоносителя, отказавшись от узла.

Но если убрать элеватор отопления, то диаметр труб магистрали придется значительно увеличить, чтобы обеспечить нормальное течение теплоносителя с пониженной температурой, а это приведет к дополнительным расходам. Поэтому отказываться от струйного насоса преждевременно.

К недостаткам относят невозможность управления температурой воды, но при использовании приборов с регулировкой диаметра сопла минус нивелируется. Регулировка сопла поможет управлять скоростью подаваемого теплоносителя, изменять параметры разрежения в камере смесителя и, как следствие, контролировать температуру подачи воды.

Основные недостатки

Невзирая на то, что элеваторный узел имеет множество достоинств, у него существует и один значительный недостаток. Просто в схеме элеватора не предусмотрена возможность регулировки температуры выходящего теплового носителя.

Если показатели температуры воды в обратном контуре указывают на то, что она очень горячая, то нужно будет ее снизить. Решить эту задачу можно лишь с помощью уменьшения размера сопла, но это можно не всегда выполнить ввиду особенности конструкции оборудования.

В некоторых случаях отопительный узел оснащают электрическим приводом, благодаря которому можно откорректировать размер сопла. Он передвигает главный элемент конструкции — дроссельную конусную иголку. Эта игла передвигается на определенное расстояние в отверстие внутри сопла. Глубина передвижения дает возможность менять диаметр сопла и этим регулировать температуру теплового носителя.

На валу можно установить как ручной привод в форме рукояти, так и дистанционно управляемый электродвигатель.

Возможные неисправности и ремонт

Невзирая на надежность оборудования, в некоторых случаях элеваторный отопительный узел может давать сбои. Горячий теплоноситель и повышенное давление быстро находят уязвимые участки и провоцируют выход из строя этого устройства. Это неизбежно происходит, если отдельные элементы имеют некачественную сборку, расчет размера сопла произведен неправильно, а также из-за появления засоров.

Шум в отопительном трубопроводе. Элеваторный узел отопления во время своей работы может создавать шум. Если это отмечается, это значит, на выходе сопла во время эксплуатации появились неровности или трещины.

Причина образования этих дефектов заключается в перекосах сопла, которые вызваны подачей горячей воды под высоким давлением. Это может случиться, если чрезмерный напор не дросселируется расходным регулятором.

Неверный температурный режим

Качественную работу отопительного элеватора можно поставить под сомнение, если температура на входном и выходном контуре значительно отличается от температурного графика. Вероятней всего, причиной для этого является завышенный размер сопла.

Неправильный расход теплоносителя

Неисправный дроссель может привести к изменению расхода теплоносителя в отличие от проектного показателя.

Это нарушение можно с легкостью определить за счет изменения температуры в подающей и обратной трубе. Проблему можно решить с помощью ремонта расходного регулятора.

Неисправные части узла

Если схема подключения системы отопления к наружной магистрали независима, то причину некачественной работы элеватора могут вызвать неисправные водонагревательные элементы, циркуляционные насосы, защитная и запорная арматура, различные утечки в оборудовании и трубах, выход из строя регуляторов.

К главным причинам, которые негативно влияют на принцип работы и схему насосного оборудования, относится разрушение эластичных мембран в соединениях валов электрического двигателя и насоса, износ подшипников и выход из строя посадочных участков под них, появление трещин и неровностей на корпусе, протекание сальников. Все вышеперечисленные поломки можно устранить только с помощью ремонта.

Засоры и загрязнения

Засоры являются одной из самых частых причин некачественного теплоснабжения. Их появление обусловлено попаданием грязи в отопительную систему, если грязевые фильтры не справляются со своей задачей. Увеличить проблему могут и наросты коррозий внутри трубопровода.

Уровень загрязнения фильтров можно узнать по данным манометров, которые установлены возле фильтра и за ним. Сильный перепад давления сможет подтвердить или опровергнуть предположение об уровне загрязненности. Для очистки фильтров необходимо вывести грязь через спускные клапаны, которые находятся внизу корпуса.

Любые замечания, которые не влияют на работу системы отопления, в непременном порядке должны быть зарегистрированы в специальной документации, ее необходимо включить в план капитальных или текущих работ по ремонту оборудования. Устранение неисправностей необходимо производить в летнее время перед сезоном отопления.
