Гравитационная система отопления

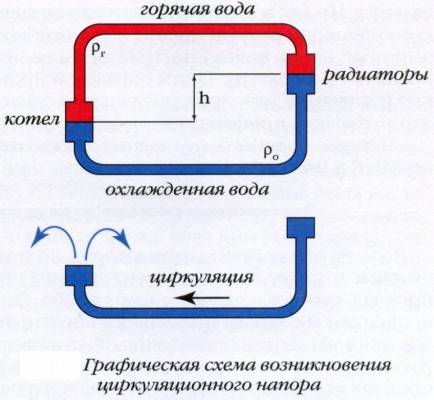

Циркуляционный напор – от чего он зависит?

Чтобы в системе было достаточный циркуляционный напор, все расчеты необходимо осуществлять на этапе проектирования. Напор будет зависеть от различия между нижним радиатором и уровнем середины котла. Перемещение жидкости будет лучшим, если этот перепад будет большим. Кроме этого, на скорость потока теплоносителя влияет и разница плотности между остывшей и горячей воды.

Цикличные изменения температуры в котле и теплообменнике, происходящее по центральной оси, является главным отличием гравитационной системы. Холодная находится внизу, а горячая вода вверху. Под действием силы гравитации холодная вода направляется вниз. Здесь также влияет и высота установленных батарей. Чем дальше тянется трубопровод, тем выше они будут устанавливаться, так как уклон подачи от котла направлен к радиаторам, а обратка к котлу. Такая схема позволяет теплоносителю без особых трудностей преодолевать имеющееся сопротивление в трубах.

Если такое отопление используется в частном доме, то котел устанавливается в самой низкой точке. Так, все радиаторы будут находиться выше его.

Воздушные пробки и как с ними бороться

Для нормальной работы отопления необходимо, чтобы система была полностью заполнена теплоносителем. Присутствие воздуха категорически не допускается. Он может создать пробку, препятствующую прохождению воды. В этом случае температура водяной рубашки котла будет сильно отличаться от температуры отопительных приборов. Для удаления воздуха монтируются воздушные клапаны, краны Маевского. Они устанавливаются в верху отопительных приборов, а также на верхних участках системы.

Однако если гравитационное отопление имеет правильные уклоны подающих и отводящих труб, то никаких клапанов не требуется. Воздух в наклонном трубопроводе будет беспрепятственно подниматься к верхней точке системы, а там, как известно, находится открытый расширительный бак. Это также добавляет преимущество открытому отоплению, сокращая количество ненужных элементов.

Утепление главного коллектора

Особую роль играет то, как функционирует разгонный коллектор в системе отопления естественной циркуляции. Это, как правило, труба большого диаметра, по которой и поднимается рабочий теплоноситель. Диаметр коллектора не должен быть менее выходного отверстия котла.

Очень часто плохая работа системы отопления с естественной циркуляцией связана с тем, что в главном коллекторе теплоноситель остывает. Так как он здесь имеет самую высокую температуру, то и потери значительны. Ведь чем горячее жидкость, тем быстрее температура стремится выровняться с окружающей средой.

Чтобы улучшить работу системы, иногда достаточно лишь утеплить коллектор. Возможно, в этом случае некоторые дальние радиаторы, которые не прогревались до необходимой температуры, станут отдавать тепло в помещения.

Рекомендации для данной системы

Для усовершенствования существующей схемы, специалисты могут предложить следующие меры по увеличению КПД:

  1. Установка насоса. Он является циркуляционным и устанавливается на байпас. Его призвание в том, чтобы уменьшить инерционность системы. Если время нагрева будет превышено, насос поможет увеличить скорость хода воды по трубам, для получения требуемой температуры;
  2. Магистральный уклон — для достижения оптимального давления в системе гравитационного отопления.
  3. Снижение изгибов по всей длине трубопровода. Это способствует снижению риска для уменьшения скорости воды по магистрали.
  4. Установка обратного капкана. Он предотвратит возможность движения воды в обратном направлении.

Подогрев пола

Чтобы сделать пол теплым, потребуется коллекторная вырезка. Каждый контур, подключается через индивидуальный регулятор температуры. Это усложнит проект системы в целом, но создаст дополнительный комфорт. В этом случае, установить подающий коллектор надо на чердаке, так как там, самая верхняя точка дома, если чердак не утеплён, обязательно сделайте это. Все эти меры предпринимаются перед монтажом всей системы.

Преимущества и недостатки гравитационной системы отопления

Подводя итог, перечислим основные плюсы, которыми обладает гравитационная система:

  1. Надежность (поскольку система сделана из высокопрочного метала и других надежных материалов, ремонтных работ придется ожидать очень долго, так как элементов, которые подвергаются быстрой порче нет);
  2. Отсутствие зависимости от энергоснабжения;
  3. Отсутствие шумов и вибраций;
  4. Простота эксплуатации.

Казалось бы, минусов и вовсе нет, но они есть, хоть и не значительные:

  1. На первый взгляд вся система довольно проста, но это не относится к финансовым вложениям на её приобретение. Сумма будет достаточно крупной;
  2. Некоторые схемы разводки, предполагают большую разницу температур между батареями;
  3. Если скорость циркуляции будет низкой, есть вероятность того, что расширительный бак и часть системы находящаяся на чердаке замерзнет, поэтому, ранее говорилось об его утеплении.
  4. При первом запуске системы, нагрев всех радиаторов находящихся по всему контуру, займет несколько часов.

Недостатки.

Как и всё рукотворное, гравитационная отопительная система имеет свои недостатки, которые выражаются в следующем:

  1. В системе присутствует достаточно низкое циркуляционное давление, из-за чего радиус её действия сокращается до тридцати метров по горизонтали.
  2. Тот же фактор, наряду с большой теплоёмкостью воды, определяют низкую скорость запуска оборудования.
  3. Зачастую расширительный резервуар для воды устанавливается в неотапливаемом помещении, что может спровоцировать замерзание указанной жидкости в зимний период. Сие чревато нежелательными последствиями, проявляющимися в разрушении труб.

Преимущества.

  1. Оборудование, применяемое в указанной системе, имеет достаточно простую конструкцию, благодаря чему процесс монтажа не представляет особой сложности. Это же качество определяет простоту эксплуатации рассматриваемой системы.
  2. Данная аппаратура абсолютно не зависит от интенсивности энергоснабжения здания. Следовательно, наличие либо отсутствие электрического тока никак не влияет на микроклимат отапливаемого помещения.
  3. Система не требует применения специальных насосов, обеспечивающих бесперебойную циркуляцию жидкости. Данное обстоятельство полностью исключает вибрацию, а также обеспечивает бесшумный режим работы оборудования.
  4. Указанная система отличается высоким уровнем надёжности, а также имеет длительный эксплуатационный период. Она может функционировать порядка сорока лет.
  5. Гравитационная обогревательная аппаратура способна регулировать свою работу в автоматическом режиме.

Важно заметить, что надёжность данной системы напрямую зависит от количественного спморегулирования. Это значит, что, по мере изменения температуря обогревающей жидкости, некоторые метаморфозы претерпевает также расход теплоносителя

В связи с изменением плотности упомянутого элемента, увеличивается либо уменьшается уровень теплоотдачи

Следовательно, на интенсивность последнего влияет количественное содержание воды

В связи с изменением плотности упомянутого элемента, увеличивается либо уменьшается уровень теплоотдачи. Следовательно, на интенсивность последнего влияет количественное содержание воды.

Кроме того, большое значение имеют теплопотери самого помещения, относительно которого функционирует данная система. Чем выше показатель теплопотнрь, тем интенсивнее процесс теплоотдачи.

Если рассматривать двухтрубную систему, то в ней циркуляционный круг определяется одним устройством, что обусловливает несколько иной способ саморегулирования. В этом случае упомянутый круг является более коротким. Благодаря указанному обстоятельству, теплоотдача значительно улучшается.

Что касается однотрубной — здесь отопительный круг включает в себя несколько агрегатов. В связи с указанной особенностью отмечается неравномерное распределение тепла. Это часто провоцирует необходимость применения специального циркуляционного насоса, однако такая система не имеет отношения к рассматриваемому виду.

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

  1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
  2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
  3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
  4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

  • из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
  • чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
  • здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
  • затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
  • схема неспособна работать с теплыми полами и в 3-этажном доме;
  • увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

  1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
  2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
  3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
  4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
  5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
  6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
  7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Комплектация открытой сети

Для сборки контура открытого типа понадобятся следующие элементы:

  • нагревательное оборудование;
  • трубопроводы;
  • расширительный бак атмосферного типа;
  • отопительные приборы;
  • насосное оборудование понадобится только для водяного отопления открытого типа с насосом;
  • сливной вентиль;
  • кран для заполнения сети теплоносителем.

Котел

Открытые контуры могут работать с котлами следующих видов:

  1. Нагревательное оборудование на газе целесообразно использовать в регионах, где есть газовые магистрали. Газовые котлы самые экономичные, но они устанавливаются после получения разрешения в газовой службе.
  2. Твердотопливные агрегаты работают на дровах, угле, пеллетах или брикетах. В продаже есть котлы длительного горения, которые отличаются экономичностью, эффективностью, не требуют частой загрузки топлива.
  3. Электрические нагреватели используются не так часто, потому что энергоресурсы довольно дорогие.
  4. Агрегаты комбинированного тип могут работать на двух разных видах топлива, что позволяет сделать работу оборудования энергонезависимой.

Циркуляционный насос

Если сравнивать естественную и принудительную циркуляцию, то последняя намного лучше, потому что повышает эффективность системы отопления. Несмотря на потребление электроэнергии насосом, наблюдается экономия энергоносителя, который использует котел.

Насосное оборудование подбирают по диаметру труб в месте врезки, напору жидкости и производительности

При выборе насоса обращайте внимание на его технические характеристики

Расширительный бак

Расширительную емкость можно изготовить самостоятельно или купить. Бак из нержавеющей стали укомплектовывается открывающейся крышкой для контроля уровня теплоносителя. В верхней части емкости устанавливается патрубок для стравливания лишней жидкости.

Расширительный бак можно устанавливать в следующих точках сети:

  • на удаленном стояке;
  • в самой высокой точке системы;
  • на обратном трубопроводе;
  • вместе с насосным оборудованием, которое установлено на трубах подачи.

Радиаторы отопления

Открытое отопление может работать со следующими видами отопительных приборов:

  1. Чугунные батареи идеально подходят открытым системам, потому что обладают большой инертностью, что обеспечивает экономию энергоносителя.
  2. Стальные радиаторы с антикоррозионным покрытием легкие и недорогие, но от их использования лучше отказаться. Прибор быстро остывает, что приведет к частой работе нагревателя, перерасходу энергоносителя.
  3. При выборе алюминиевых приборов отдайте предпочтение агрегатам с антикоррозионным покрытием. Они ценятся за долговечность, хорошую теплоотдачу, малый вес и привлекательность.
  4. Самые дорогие биметаллические приборы. Они объединяют в себе достоинства стальных и алюминиевых приборов, но совершенно лишены их недостатков. Но их лучше использовать в централизованных сетях с высоким давлением.

Трубы

Для естественного тока теплоносителя понадобятся трубы большого диаметра.

Можно применять трубопроводы из следующих материалов:

  • стальные трубы почти не используются из-за сложности монтажа и большого веса;
  • трубопроводы из меди самые качественные и долговечные, но они очень дорогие;
  • металлопластиковые трубы сами по себе неплохие, но они соединяются на фитингах, которые часто дают протечки;
  • лучше выбрать элементы из сшитого полиэтилена с защитой от окисления и армированием;
  • есть еще один недорогой и практичный вариант – полипропиленовые трубопроводы с армированием с помощью стекловолокна.

Для чего нужна напорная петля в гравитационной системе отопления

Чтобы было понятно, можно привести простой пример с мячом. Возьмём резиновый мячик, утопим его рукой в ванне с водой на небольшую глубину, отпустим его. Мячик вылетит из воды, всплывёт, замеряем расстояние на сколько он вылетит. Проделаем опыт повторно, только мячик утопим как можно глубже и так же отпустим, опять замеряем, на сколько он выпрыгнет. Во втором случае мяч выпрыгнет выше. То же самое происходит и теплоносителем, когда речь идёт о системе отопления с гравитационной или естественной циркуляцией. Горячая вода легче, чем холодная, а значит, будет идти вверх. Котёл нагревает воду, и чем выше она поднимется по стояку от котла, да если ещё он прямой и диаметр его не занижен в сравнении с выходом из котла, тем больше вода сможет разогнаться внутри стояка, а стало быть создаст давление.

Горячая вода устремиться вверх и будет за собой из обратки тянуть холодную воду в котёл, где она опять же нагреется. Таким образом, в системе отопления будет реализована естественная циркуляция.

Чем быстрее и лучше будет идти циркуляция, тем меньше в системе будет разница температур подачи и обратки. Скорость воды при хорошо работающей системе может достигать 1м/с. От опуска варится розлив будущей системы отопления.

Какие трубы можно использовать?

Для монтажа системы можно использовать не только стальные трубы. Можно и полипропиленовые, медные, нержавейку и др. Главное, при использовании полимерных труб смотреть на температуру, на которую допустимо использовать данную трубу. К розливу системы потом варятся стояки, которые и служат для подключения радиаторов.

Причём, розлив в гравитационной системе может быть по этажам и нижним, так всеми любимым. Но для этого должно выполняться условие: верх котла должен быть по горизонту ниже, чем низ радиаторов. То есть котёл должен стоять в подвале или, как уже говорилось, быть заглублён. Но ничто не мешает сделать смешанную разводку, первый этаж, с верхним розливом, а второй и более верхний с нижним. Причём, нижний розлив второго или иного верхнего этажа может быть как однотрубным, так и двухтрубным.

Альтернативный способ устройства отопления

Все вышеуказанные особенности совершенно не означают, что естественные и принудительные системы циркуляции не могут функционировать в совокупности.

Так, очень правильным решением будет следующий вариант монтажа:

  1. Создается проект отопительной системы, работающей по гравитационному типу.
  2. На участке перед котлом в контуре монтируется вентиль, но делать это нужно так, чтобы не снизить сечение трубы.
  3. Вентильный обвод врезается меньшим диаметром трубы, а после этого на обводе устраивается насос циркуляции (прочитайте: «Расчет мощности насоса для отопления»). По мере необходимости его вполне можно отделить от основной системы при помощи двух вентилей. Далее на промежутке перед насосом требуется смонтировать грязевик.

Подобный вариант обустройства системы теплоснабжения будет отличаться неоспоримыми преимуществами, а именно:

  • нагрев всех приборов отопления будет выполняться гораздо более равномерно;
  • время на обогрев комнат после включения котла потребуется намного меньше по сравнению стандартным принципом работы оборудования.

При этом нет никакой необходимости обустраивать такой вариант отопления по закрытому типу, так как мощности насоса вполне хватит для того, чтобы функционировать и без большого давления.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Заключение по теме

Когда речь заходит о гравитационных отопительных системах, то чаще всего возникает вопрос правильного распределения теплоносителя по отопительным приборам и равномерного распределения его давления. Это очень важный момент, который не всегда учитывают мастера, занимающиеся монтажом отопительных сетей. А неправильный выбор может принести массу неудобств в процессе эксплуатации отопления в целом. Так что этим вопросом должны заниматься только профессионалы.

Читайте далее:

Отопительные системы с естественной циркуляцией и особенности их функционирования

Достоинства и недостатки однотрубной системы отопления с естественной циркуляцией

Правила монтажа схемы отопления с принудительной циркуляцией теплоносителя

Чем примечательна система отопления с принудительной циркуляцией закрытого типа

Как выглядит схема отопления двухэтажного дома с принудительной циркуляцией теплоносителя

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
