Изготовление индукционной печи своими руками

Особенности работы плит

Индукционными могут быть не только печи, но и плиты. Сегодня на рынке бытовой техники широко представлены различные варианты исполнения. И они успешно ломают представление об электрических плитах, как о блинах или спиралях, которые раскаляются докрасна.

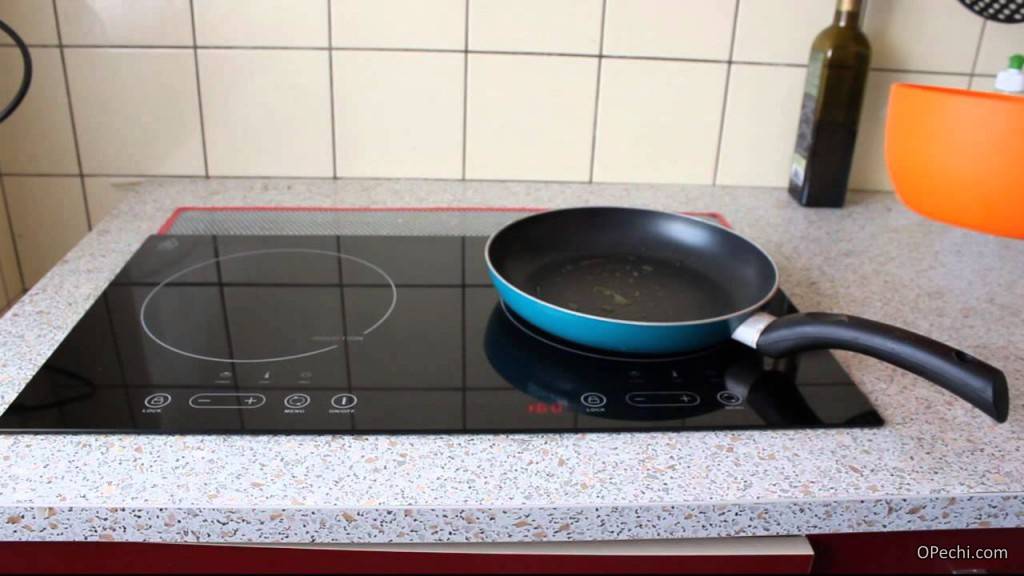

Индукционная панель в доме

Важная особенность таких плит – необходимость использовать специальную посуду, поскольку традиционные варианты в большинстве случаев не подходят. Нужны изделия из ферримагнитного сплава. Посуда пропускает через себя магнитное поле, которое в результате физических реакций преобразуется в тепловую энергию, используемую для нагрева продуктов, воды и т. д. При этом сам прибор не нагревается! А когда кастрюля или сковорода убирается с плиты, нагрев прекращается (сердечник размыкается).

В результате можно выделить несколько существенных плюсов индукционных плит:

  1. КПД таких устройств высокий – 90%. Это очень хороший показатель, если сравнивать с другими вариантами подогрева пищи. Например, у электрических этот параметр меньше, у газовых – еще меньше.
  2. Обеспечивается высокая точность контакта с нагреваемой поверхностью. Достаточно закрыть 70% рабочей поверхности, чтобы устройство самостоятельно определило площадь обогрева и начало действовать.
  3. Приготовление блюд на таких плитах ускоряется. Это положительный момент, однако при первом знакомстве нужно учесть этот факт, чтобы еда не пригорела. Пища, вода будет нагреваться моментально.
  4. Производители намеренно оснащают подобное оборудование дополнительные функциями, чтобы расширить их применение.
  5. Если на такую рабочую поверхность попадает еда, воды или еще что-то, что сопровождает приготовление пищи, ничего не пригорает, не появляется запах.
  6. Плита не нагревается, выглядит привлекательно. Может поставляться как отдельно стоящая конструкция, так и встроенная.
  7. Не требуется специальных условий ухода. Можно использовать губку и моющее средство.
  8. Безопасность эксплуатации на высоте, однако панели рекомендуется располагать на столешнице, но не стиральных, посудомоечных, холодильниках и прочих приборах.

Инструкция по изготовлению индукционного нагревателя

Чтобы осуществить переделку сварочного оборудования в индукционную печь, необходимо подготовить расходные детали и инструменты

Также важно подготовить чертежи и придерживаться инструкции по сборке

Простое изделие на основе сварочного инвертора

Для изготовления простого, но эффективного нагревателя, можно использовать сварочный инвертор. Процесс изготовления достаточно простой:

  1. Для начала нужно взять толстостенную полимерную трубку.
  2. С торцевой части трубы стоит установить разводку и 2 вентиля, а внутрь засыпать куски стальной проволоки небольшого диаметра и размера (5 мм).
  3. Закрепить верхний вентиль.
  4. Выполнить 90 витков медной проволокой для сборки индуктора.

В качестве генератора используется сварочный аппарат, а роль нагревателя играет трубка с проволокой. Аппарат устанавливается в режим переменного тока с повышенной частотой.

В процессе нагрева происходит излучение магнитного поля и прогревание проволоки вихревыми потоками. Это вызывает закипание жидкости.

Экспериментальная модель нагревателя мощностью 1600 Вт

Для сборки экспериментального оборудования мощностью 1,6 кВт потребуется подготовить металлическую трубу с толстыми стенками. Поскольку катушка без особых сложностей сможет прогреть любой материал, можно усовершенствовать нагреватель.

Корпус можно изготовить из пластиковой трубы, которая обладает большим диаметром, чем элемент системы отопления. Оптимальная длина изделия составляет 1 м, а внутреннее сечение – 50-80 мм.

Чтобы подключить нагреватель к оборудованию, потребуется закрепить переходники сверху и снизу корпуса. Нижняя секция закрывается решеткой, а затем внутрь корпуса помещают наполнитель из небольших металлических частиц.

Для обмотки подходит медный провод с изоляцией сечением 1-1,5 мм. Использование более толстой проволоки неоправданно, поскольку это усложнит плотное расположение витков.

Печь для нагрева металла

Из-за повышенной пожарной безопасности метод индукции применяется в металлургии. Собрать нагреватель для обработки металлических заготовок можно из подручных средств. Для предстоящих работ потребуется подготовить:

  1. 12-вольтный аккумулятор.
  2. Медную обмоточную проволоку.
  3. Пленочные конденсаторы.
  4. Транзисторы и диоды.
  5. Кольца блока питания от персонального компьютера.

Индукционная печь из сварочного инвертора.

Последующая сборка производится по такой инструкции:

На радиаторы охлаждения устанавливаются транзисторы. Во время использования прибор интенсивно нагревается, поэтому лучше подготовить крупные радиаторы.
Изготавливаются дроссели. Для их сборки применяют медную проволоку и кольца блока питания ПК

Важно следить, чтобы межвитковое расстояние оставалось идентичным на каждом отрезке.
Собирается конденсаторная батарея. Емкость элемента питания должна составлять 4,7 мкФ.
Изготавливается обмотка

Диаметр медной проволоки должен составлять 2 мм. Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

На последнем этапе подключается аккумулятор. Ток регулируется во время изготовления печи. Для этого достаточно поменять количество витков.

Кроме того, следует предусмотреть систему отвода тепла и вентиляции, т.к. во время работы печь сильно нагревается.

Нагреватель для воды

Использование такого агрегата в частном доме позволит организовать бесперебойную подачу ГВС или обогрев помещения. Система расходует много электрической энергии, но обладает простой схемой сборки и отсутствием сложностей в обслуживании. Предстоящая сборка начинается с подготовки:

  1. Сварочного инвертора.
  2. Теплоизолятора (подойдет керамзит).
  3. Проволоки из меди и стали.
  4. Отрезка пластиковой трубы с толстыми стенками.
  5. Трубок разного диаметра.

На первом этапе начинается изготовление котла. Его можно соорудить из 2 трубок разного сечения, которые вставляются друг в друга с выдерживанием зазора 20-25 мм.

Дальше производится приваривание концов колец и подсоединение к общей системе отопления. Во внешнюю стенку нужно вварить выходную и входную трубки.

Затем изготавливается обмотка, которая в точности повторяет форму котла. Всего нужно выполнить 35-40 витков, соблюдая равное межвитковое расстояние.

На последнем этапе собирается защитный корпус, который делается из диэлектрического материала, и подключается инверторный аппарат и теплоноситель.

Правильно собранная конструкция сможет прослужить в течение 20-25 лет без ремонта и замены расходных деталей.

Принцип работы индукционной печи

Работа такой печи основана на принципе индукционного нагрева. Другими словами, тепловая энергия получается от электрического тока, вырабатываемого электромагнитным полем. Благодаря такой особенности этот прибор отличается от обыкновенных электрообогревателей. Конструкция индуктора довольно проста. Его центром является графитовая или металлическая электропроводящая заготовка, вокруг которой следует намотать провод. При помощи мощности генератора в индуктор начинают запускать токи разной частоты, создавая вокруг индуктора мощное электромагнитное поле. Благодаря воздействию такого поля на заготовку и создания в ней вихревых токов, графит или металл начинает очень сильно разогреваться и отдавать тепло окружающему воздуху.

В быту индукторы стали использоваться сравнительно недавно.

Печь для алюминия своими руками — легко!

Желание иметь дома небольшую плавильную печь легко осуществимо, не требует больших вложений, знаний и времени для постройки. Можно самостоятельно соорудить агрегат ёмкостью до 10 кг расплавленного металла и изготавливать сувениры, фурнитуру или заготовки для мелких алюминиевых деталей. Температура, достигаемая в домашней печи, позволяет плавить большинство алюминиевых сплавов за короткое время (несколько десятков минут в зависимости от объёма лома).

Конечно, качество получившегося металла отличается от промышленного. Алюминий, расплавленный в домашних условиях, содержит повышенное количество окисных плёнок, загрязнений, менее стабилен по химическому составу. Но всё же он будет пригоден для использования в быту.

Преимущества и недостатки

К преимуществам печей относят:

  • Тепло подаётся исключительно за счёт электромагнитного поля, и используемая посуда не загрязняется;
  • Подвергать плавке можно предметы из стали и других материалов, в которых отсутствует углерод;
  • При использовании практически не образовывается угарный газ — плавящиеся материалы поглощают мало азота и водорода из атмосферного воздуха;
  • При плавлении жидкий металл перемешивается естественным путём, и в итоге все металлургические процессы протекают гораздо быстрее;
  • Во время плавки при необходимости можно регулировать температуру;
  • Высокая производительность печей данного типа позволяет работать в режиме выдачи выплавленного металла маленькими порциями за короткие промежутки времени;
  • Устройство имеет небольшие габаритные размеры, за счёт чего плавку металла легко проводить и на территории промышленного помещения, и на небольших рабочих площадях;
  • Минимальный выброс дыма при работе и максимальная экологичность при плавке металла;
  • При работе индукционная печь производит минимальный уровень шума;
  • Создаются максимально благоприятные условия для обслуживающего персонала при плавке металла на подобных установках.


Индукционная печь обладает небольшими габаритами, потому плавку производят и на территории крупного цеха, и на небольших рабочих площадях Помимо перечисленных преимуществ, у устройства можно выделить и ряд недостатков:

  • При плавке металла шлак нагревается именно от металлической смеси, в результате чего имеет более низкую температуру;
  • При использовании устройства часто возникают сложности с удалением из металла примесей из серы и фосфора.

Особенности эксплуатации

Как уже говорилось выше, в печах тигельного типа используются источники питания высокой частоты.

При этом, генераторы, изготовленные своими руками, могут излучать паразитные высокочастотные колебания, которые могут принести определенный вред здоровью человека.

Поэтому при эксплуатации индукционной печи индуктор необходимо располагать вертикально, перед включением печи на индуктор надо надевать заземленный экран. При включенной печи необходимо наблюдать за происходящими в тигле процессами на расстоянии, а после выполнения работ немедленно выключать ее.

При эксплуатации изготовленной своими руками индукционной печи необходимо:

  1. Принимать меры для защиты пользователя печью от возможного высокочастотного излучения.
  2. Учитывать возможность ожога индуктором.

Устройство самодельного нагревателя

Классическое индукционное устройство рекомендуется рассматривать на примере конструкции водонагревателя отопительной системы. Подобные схемы чаще всего используются на дачах и в загородных домах. Изготовление прибора начинается с индуктора. Для этого медную проволоку нужно намотать в один ряд, придав ей изначально цилиндрическую форму. Каждый виток изолируется от соседнего, исключая контакты между ними.

Количество витков, обеспечивающее нормальную работоспособность, составляет в среднем 80-100. Медные проводники могут иметь разное сечение – от 2,5 до 4 мм 2 . Сердечником служит сама отопительная труба, но на практике данный вариант не дает нужного эффекта.

Поэтому, чтобы сделать нагрев теплоносителя более интенсивным, рекомендуется воспользоваться пластиковой трубой определенной длины. Ее внутреннее пространство заполняется стальной проволокой Д 5-6 мм, разрезанной на короткие части. В этом случае, за счет индукции начинает нагреваться проволока, обтекаемая водой. Площадь теплообмена существенно увеличивается, и теплоноситель нагревается намного быстрее. Для того чтобы обрезки проволоки не смыло водным потоком, концы участка трубы ограничиваются защитой из стальных сеток.

Соединение индуктора и инвертора может быть выполнена разными способами. Некоторые специалисты изготавливают дополнительный промежуточный трансформатор. Затем к его вторичной обмотке подключается индуктор вместе с конденсатором. В другом варианте на тороидальный трансформатор высокой частоты, имеющийся в инверторе, наматывается медный провод в количестве одного витка. Далее, к нему напрямую подключается индуктор.

Во всех случаях нельзя пользоваться плюсовой и минусовой клеммами инвертора, предназначенными для сварки. На выходе у них выпрямленное напряжение, которое сопровождают пульсации высокой частоты. Под его воздействием рабочее магнитное поле не появится, а индуктор перегреется и сгорит. Инвертор придется переделывать, что само по себе достаточно сложно, поскольку будут нужны знания и навыки работы с радиоэлектронными схемами.

Купить детали на Алиэкспресс

  • Купить Транзисторы IRFP250
  • Купить Диоды UF4007
  • Купить Конденсаторы 0,33uf-275v

Приборы, осуществляющие нагрев за счет электричества, а не газа, безопасны и удобны. Такие нагреватели не производят копоти и неприятного запаха, но потребляют большое количество электроэнергии. Отличный выход — собрать индукционный нагреватель своими руками. Это и экономия средств, и вклад в бюджет семьи. Существует много простых схем, по которым индуктор можно собрать самостоятельно. Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.

Принцип работы устройств

Принцип работы устройств

Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.

Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.

Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:

  • металлический сердечник;
  • корпус;
  • тепловая изоляция.

Особенности схемы для ускорения частоты тока следующие:

  • промышленная частота в 50 Гц не подходит для самодельных приборов;
  • прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
  • эффективное нагревание осуществляется при частоте 10 кГц.

Сборка по схемам

Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.

Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:

  • стальная проволока диаметром 6−7 мм;
  • медная проволока для катушки индуктивности;
  • сетка из металла (для удержания проволоки внутри корпуса);
  • переходники;
  • трубы для корпуса (из пластика или стали);
  • высокочастотный инвертор.

Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:

  • нарезать проволоку на отрезки в 6−7 см;
  • металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
  • аналогично закрыть отверстие трубы снаружи;
  • намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
  • вставить конструкцию в систему отопления;
  • с помощью инвертора подключить катушку к электричеству.

По похожему алгоритму можно легко собрать индукционный котел, для чего следует:

  • нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
  • сварить их друг с другом, соединяя меньшими диаметрами между собой;
  • приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
  • сделать крепление для индукционной печки, приварив с одной стороны два уголка;
  • вставить варочную панель в крепление из уголков и подключить к электросети;
  • внести в систему теплоноситель и включить нагрев.

Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²

Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:

  • Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
  • Количество витков к проводу большего сечения подбирается математическим вычислением.
  • Потребуется охлаждение работающих элементов.

Плaвильныe печи для стали

Плавильные печи нагреваются до своей максимальной температуре при плавки стали 1500 – 1600 °С и сопровождается сложными физико-химическими процессом. При переплавке стали, необходимо снизить содержания кислорода, серы и фосфора, образующих оксидные и сульфидные элементы, который снижают качество стали.

Особенность плавки стали в плавильных печах является использование футеровочных смесей, в отличие от плавки меди, где применяется графитовый тигель. Плавильные печи хорошо перемешивают металл, за счет индукционного поля, которое выравнивает химический состав стали.

Указанные выше преимущества, отлично подходят при выплавке легированных сталей, с минимальными потерями легирующих элементов: вольфрама – около 2%, марганца, хрома и ванадия – 5 – 10%, кремния – 10 – 15%, учитывая дефицитность и высокую стоимость легирующих элементов.

Плавка стали имеет следующие особенности и преимущества:

  • Самые важные отливки плавятся, используя метод окисления, ведь во время кипения металла, удаляются все неметаллические включения, и происходит понижение содержания фосфора. Состав шихты берется лома углеродистых сталей или чугуна, для получения среднего содержания углерода 0,5 %;
  • Если вы собираетесь плавить сталь с высоким содержанием марганца, алюминия, хрома надо выбирать кислую футеровку, ведь стойкость тигля будет в два раза выше;
  • Перед началом плавки тигель забивается металлом, но верх не следует забивать плотно, это может привести к образованию сводов и соответственно угару металла, так как шихта будет осаживаться во время плавки нижних кусков;
  • Время плавки стали составляет от 50-70 минут, в зависимости от разогрева плавильного узла;
  • Плавильные печи для стали, имеют высокую производительность при производстве отливок небольшой массы и размера.

Читать также: Чем отличается циклонный фильтр от контейнера

Некоторые особенности систем индукционного отопления дома

Устройство индукционного электронагревателя

Коэффициент полезного действия индукционного оборудования, впрочем, как и любого отопительного электрооборудования, в немалой степени зависит от того, сколько тепла расходуется на нагрев теплоносителя, а сколько рассеивается вокруг прибора. Очевидно, что чем меньше рассеивание, тем выше КПД. Поэтому цена тепла, получаемого с помощью индукционного отопления, напрямую зависит от качества оборудования.

Скорость нагрева теплоносителя, а значит и скорость распространения тепла по дому, зависит от мощности нагревательного элемента. Чем мощнее катушка, генерирующая электромагнитное поле, тем скорее нагревается стальной сердечник, и затем и теплоноситель. Этот принцип также справедлив не только для индукционного водонагревательного отопления, но и для всех электронагревательных приборов. Потери тепла, например, на нагрев самой катушки, не критичны, так как все равно все тепло остается внутри помещения, в котором установлено оборудование, а не выветриваются через дымоход как при отоплении печами. Однако, как уже говорилось выше, нужно обеспечить постоянное наличие теплоносителя в системе. В противном случае возможен значительный перегрев, вплоть до расплавления, самого нагревательного оборудования. Особенно актуальна эта проблема при монтаже самодельного индукционного отопления.

Несомненным плюсом такой системы является ее долговечность. Собственно износу подвержен сердечник, который разрушается тем быстрее, чем более агрессивная среда на него воздействует, и чем чаще возникают перепады температур. Медная обмотка имеет достаточно большой запас прочности, а движущихся частей, которые могли бы быть подвержены механическому износу, в системе нет. Собственно срок гарантии определяется сроком работы транзисторов, которые обеспечивают управление током в цепи. Обычно гарантийный срок составляет 10 лет, но практически индукционное оборудование может работать без проблем в 2-3 раза дольше.

Индукционная плавильная печь своими руками: схема изготовления – Токарь

Добрый день. Ну и хватит о добром. Начитавшись и насмотревшись на всем известный индукционный генератор по схеме ZVC драйвера, решил сделать нечто похожее для закалки небольших металлических предметов, в гаражную автомастерскую и для плавки свинца на грузила. Схема стандартная, обычный высокочастотный мультивибратор, который повторили уже сотни человек.

Схема ZVC драйвера

Стандартный вариант генератора

Усиленный вариант схемы

Но видно мне войти в их число не судьба…

Были куплены все необходимые детали — новые полевые транзисторы, новые фаст диоды и стабилитроны. Всё перед пайкой было испытано на транзистор-тестере, в том числе для определения правильной цоколёвки.

Была собрана шикарная катушка из чистой меди диаметром 5 мм. Но работать сей девайс упорно отказывался.

Добыча искомых и установка также оказалась безрезультативной — индукционный нагреватель металлов как не работал раньше, так и не собирался работать дальше. Подключение различных вариантов катушек совместно с конденсаторами разной емкости картину не изменили — «открывает рыба рот, но не слышно что поёт», то есть транзисторы открываются, ток тянут, а генерации не происходит…

  • В конце концов всё это изрядно надоело, многодневные танцы с бубном закончились, и пришлось с поклоном идти к китайцам на ихний Алиэкспресс, заказывать за 7 долларов готовый модуль генератора.
  • Спустя 2 недели эта штука была доставлена курьером прямо на дом и после подключения к компьютерному блоку питания на 12 В успешно заработала.

Причём она работала и от 5-ти вольт, и с маленькой штатной катушкой, и с большой самодельной, в общем генерировала мощное электромагнитное поле во всех позах (с теми же деталями и схемой). Раскаляет 3 мм штырь до красна за 20 секунд. С железкой 6 мм возится несколько минут, при этом жутко греется само (в основном транзисторы и катушка).

На что тут грешить — даже не знаю. Может конденсаторы не те, может транзисторы… В любом случае факт остается фактом: промышленная плата заработала, а самодельная нет. Так что кто хочет — может смело кинуть в меня куском канифоли, другие — посочувствовать, третьи сами попробовать собрать этот индукционник и написать в х о результатах…

Что такое индукционный нагрев и его преимущества

Метод бесконтактного разогрева металла с помощью тока, проходящего через электропроводящие материалы, называют индукционным нагревом.

В процессе используются высокие частоты и большие величины, но чтобы разобраться со всеми мелкими подробностями, необходимо рассматривать функциональность оборудования последовательно. Из преимуществ нужно выделить следующее:

  1. Качество конечного продукта.
  2. Возможность контроля за счет автоматизации.
  3. Процесс энергетически эффективен.
  4. КПД индукционного аппарата остается на высоком уровне.

Такой способ плавления стал известен человечеству еще 200 лет назад, дойдя до нашего времени, он усовершенствовался и был тщательно продуман экспертами. Поэтому закупая оборудование, или самостоятельно собирая печь, можно смело рассчитывать на хорошие показатели производительности.

Принцип действия

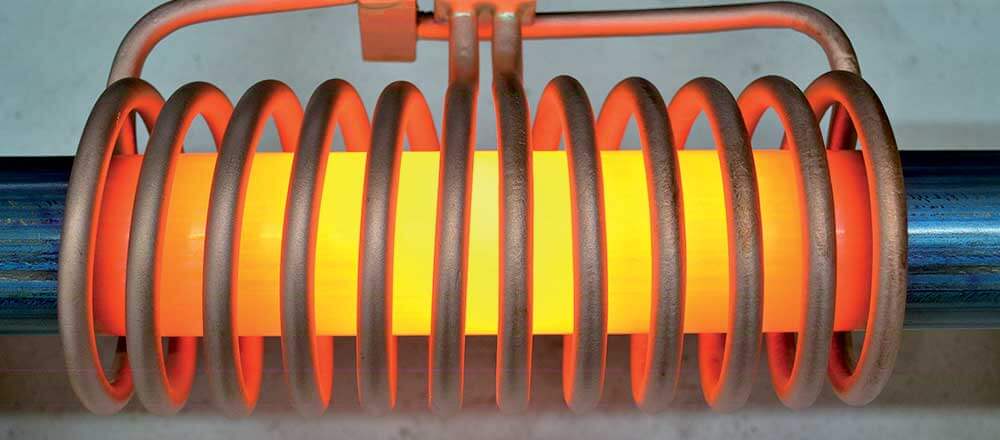

Принцип действия индукционной печи основан на разогреве материала с помощью вихревых токов. Для получения таких токов используется так называемый индуктор, который представляет собой катушку индуктивности, содержащую всего несколько витков толстого провода.

Индуктор питается сети переменного тока 50 Гц (иногда через понижающий трансформатор) или от генератора высокой частоты.

Протекающий по индуктору переменный ток генерирует переменное магнитное поле, которое пронизывает пространство. Если в этом пространстве окажется какой-либо материал, то в нем будут наводиться токи, которые начнут нагревать этот материал. Если этот материал – вода, то у нее будет повышаться температура, а если это металл, то через некоторое время он начнет плавиться.

Индукционные печи бывают двух типов:

  • печи с магнитопроводом;
  • печи без магнитопровода.

Принципиальная разница между двумя этими типами печей состоит в том, что в первом случае индуктор расположен внутри плавящегося металла, а во втором – снаружи. Наличие магнитопровода увеличивает плотность магнитного поля, пронизывающего помещенный в тигель металл, что облегчает его нагревание.


Индукционный нагреватель

Примером индукционной печи с магнитопроводом является канальная индукционная печь. Схема такой печи включает замкнутый магнитопровод из трансформаторной стали, на котором располагаются первичная обмотка – индуктор и кольцеобразный тигель, в котором располагается материал для плавления. Тигель изготавливается из жаропрочного диэлектрика. Питание такой установки осуществляется от сети переменного тока с частотой 50 Гц или генератора с повышенной частотой 400 Гц.

Такие печи используются для плавления дюраля, цветных металлов или получения высококачественного чугуна.

Большее распространение имеют тигельные печи, не имеющие магнитопровода. Отсутствие в печи магнитопровода приводит к тому, что магнитное поле, создаваемое токами промышленной частоты, сильно рассеивается в окружающем пространстве. И для того, чтобы увеличить плотность магнитного поля в диэлектрическом тигеле с материалом для плавления, необходимо использовать более высокие частоты. При этом считается, что если контур индуктора настроен в резонанс с частотой питающего напряжения, а диаметр тигеля соизмерим с длиной волны резонанса, то в районе тигеля может сконцентрироваться до 75% энергии электромагнитного поля.


Схема изготовления индукционной печи

Как показали исследования, для обеспечения эффективного плавления металлов в тигельной печи желательно, чтобы частота питающего индуктор напряжения превышала резонансную частоту в 2-3 раза. То есть, такая печь работает на второй или третьей частотной гармонике. Кроме того, при работе на таких повышенных частотах происходит лучшее перемешивание сплава, что улучшает его качество. Режим с применением еще больших частот (пятой или шестой гармоники) может использоваться для поверхностной цементации или закалки металла, что связано с появлением скин-эффекта, то есть, вытеснением электромагнитного поля высокой частоты к поверхности заготовки.

Выводы по разделу:

  1. Существуют два варианта индукционной печи – с магнитопроводом и без магнитпровда.
  2. Канальная печь, относящаяся к первому варианту печей, более сложна по конструкции, но может питаться непосредственно от сети 50 Гц или сети повышенной частоты 400 Гц.
  3. Тигельная печь, относящаяся к печам второго типа, более проста по конструкции, но требует для питания индуктора генератора высокой частоты.

Если печь – это отопительный прибор для практических нужд, то камин нужен для декора и уюта. Камин своими руками: пошаговая инструкция по сборке, а также пример порядовки камина с аркой.

О том, как правильно опдойти к выбору электрического котла отопления, читайте тут.

А здесь https://microklimat.pro/otopitelnoe-oborudovanie/kotly/avtomatika-dlya-gazovyx.html вы узнаете, как работает автоматика для газовых котлов отопления. Котлы по способу инсталляции и разновидности энергозависимых систем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
