Инструкция для твердотопливных котлов: схемы подключения, безопасность использования

Как выбрать систему управления

Автоматика делится на два типа: механическая и электронная. Каждый вариант имеет свои плюсы и минусы.

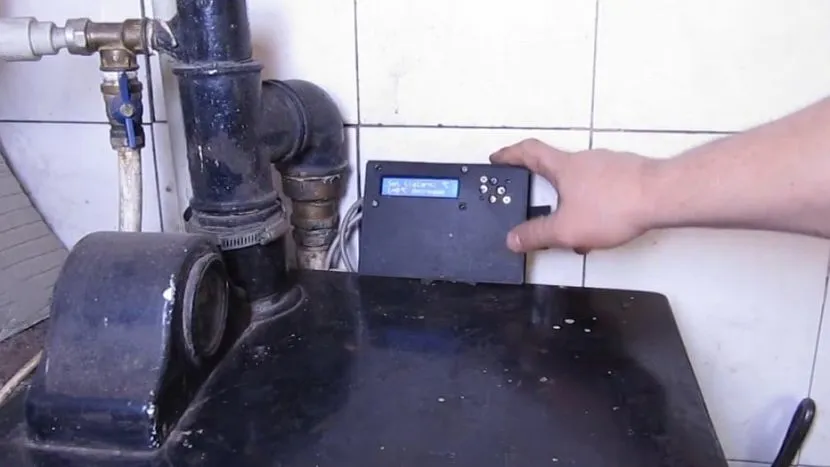

Пульт управления автоматикойИсточник otoplenie-expert.com

Механическая система имеет свои достоинства:

  • Её можно использовать независимо от наличия или отсутствия электросети.
  • Механическая система простая и удобная при эксплуатации.
  • По сравнению с использованием электронной управляющей платы она существенно дешевле.
  • Высокая надёжность при эксплуатации.
  • Монтаж могут сделать те владельцы, которые не имеют профессиональных навыков для такой работы.

Применение такого варианта позволяет регулировать использование воздуховода, выполнять другие действия для оптимизации работы котла. Недостатком является меньшая эффективность по сравнению с автоматикой, реализованной с помощью электронных устройств.

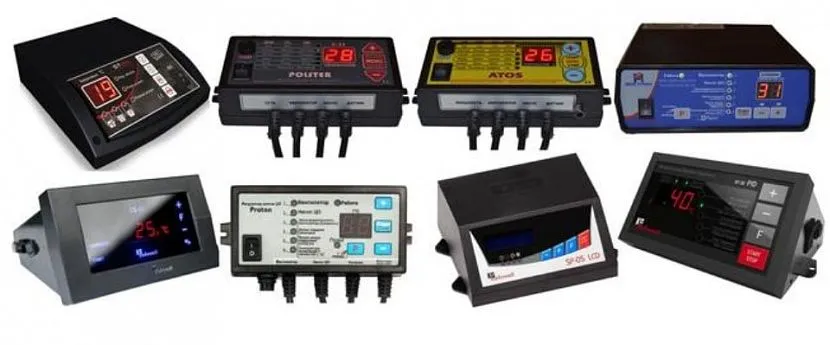

Различные виды блоков управленияИсточник otoplenie-expert.com

Электронный вариант обеспечивает наличие таких плюсов:

  • Высокое качество работы.
  • Возможность программирования на несколько дней.
  • В некоторых системах доступно удалённое управление, в том числе и через интернет.

В качестве недостатка отмечают высокую стоимость оборудования и энергозависимость. Там, где нет возможности подключить электропитание, система функционировать не будет.

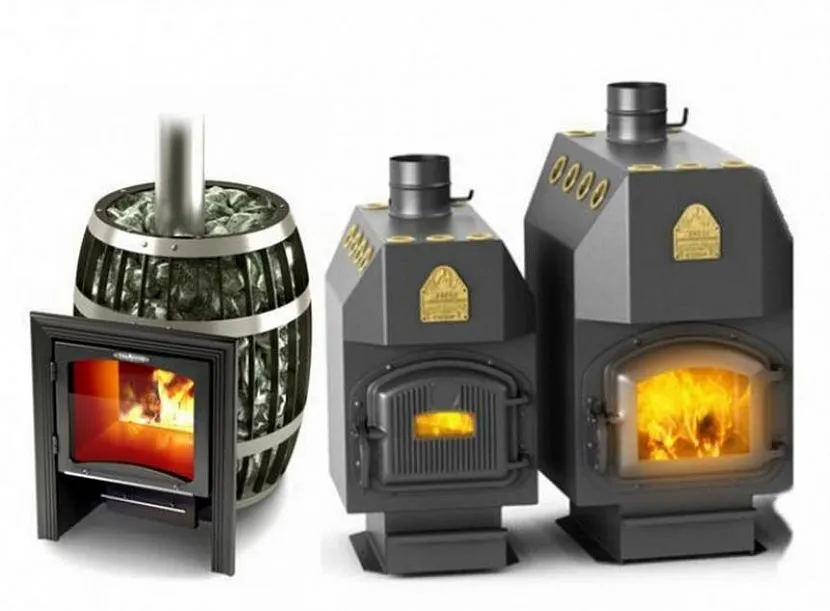

Различные виды твердотопливных котловИсточник spasipiter.ru

Атос (Atos)

  • Производитель: Польша;
  • Питание: 220В/50Гц;
  • Мощность подключаемого насоса: до 130Вт;
  • Мощность вентилятора: до 130 Вт;
  • Диапазон установки температуры теплоносителя: 35-80оС;
  • Точность измерения температуры: 1оС
  • Диапазон установки температуры в помещении: 25-50оС;
  • Сигнализация пи выходе за пределы установленного диапазона температур;
  • Релейный выход дополнительной сигнализации;
  • Ручная настройка целевой температуры и управление циркуляционным насосом.
  • Ориентировочная стоимость: 6750 руб.

Автоматика родом из Польши хорошо зарекомендовала себя в сочетании с различными по типу и конструкции котлами отопления мощностью 25-50 кВт. В числе достоинств возможность розжига топлива при любых погодных условиях, повышение КПД котла при поддержании стабильной температуры теплоносителя, согласно установленному значению.

Блок управления компактный, с простым интерфейсом и циферблатом на две цифры для установки всех ключевых параметров.

Форма выпуска и состав

Лекарственная форма Прегнавита – капсулы.

Состав препарата:

  • 3000 МЕ ретинола пальмитата (витамина A);
  • 10 мг α-токоферола ацетата (витамина E) ;
  • 200 МЕ колекальциферола (витамина D3);
  • 75 мг аскорбиновой кислоты (витамина С);
  • 1,5 мг тиамина мононитрата (витамина B1);
  • 2,5 мг рибофлавина (витамина B2);
  • 10 мг кальция пантотената (витамина B5);
  • 5 мг пиридоксина гидрохлорида (витамина B6);
  • 750 мкг фолиевой кислоты (витамина Bc);
  • 15 мг никотинамида (витамина PP);
  • 5 мкг цианокобаламина (витамина B12);
  • 6,51 мг кальция лактата;
  • 250 мг дикальция гидрогенфосфата безводного;
  • 30 мг железа фумарата.

Реализуется Прегнавит по 10 капсул в контурных ячейковых упаковках, по 3 или 6 блистеров в картонной пачке.

Нюансы монтажа котлов на твердом топливе

Установка твердотопливного котла может быть сделана своими руками, но при этом следует учесть факторы, влияющие на КПД теплогенератора:

  • вид и качество топлива, полнота его сгорания;
  • роза ветров и сила ветра;
  • конструктивные особенности дымохода;
  • уровень защиты здания от теплопотерь.

Защита дома от теплопотерь

Хорошая тяга – необходимое условие для максимально полного сгорания твердого топлива, при котором обеспечивается высокая теплоотдача. Горение древесины в условиях дефицита кислорода приводит к повышенному образованию угарного газа и сажи, снижению теплоотдачи топлива. Чтобы теплоноситель не перегревался до кипения при функционировании твердотопливных котлов в оптимальном режиме, в таких отопительных системах устанавливают буферную емкость, вода в котором поглощает излишки тепла. Теплоаккумулятор отдает накопленную тепловую энергию воде, циркулирующей в отопительном контуре, в течение нескольких часов после прогорания закладки топлива. Это дает возможность снизить объем вредных выбросов и экономить древесное топливо.

Организуя систему отопления своими руками, следует особое внимание уделить дымоходу:

  • обеспечить термоизоляцию трубы, проходящей за пределами котельной;
  • организовать систему сбора конденсата;
  • предусмотреть ревизионные люки для чистки дымовой трубы;
  • обеспечить удобный доступ к трубе на крыше для обслуживания.

В ходе проектирования системы отопления важно правильно рассчитать диаметр трубопровода – от этого параметра зависит интенсивность циркуляции и объем теплоносителя, что особенно актуально для самотечных систем. Видео по теме:

Видео по теме:

Аварийный теплообменник в схеме обвязки котла

Выше мы уже отмечали, что перегрев котла из-за отключения электроэнергии, требуемой циркуляционному насосу — ситуация неприятная и очень опасная. Чтобы такого не случилось изготовители часто снабжают твердотопливный котел встроенным аварийным теплообменником либо предлагают отдельный модуль с теплообменником вместе с необходимой запорно-регулирующей арматурой как дополнительное оборудование.

Твердотопливный котел со встроенным (а) и внешним (б) аварийными теплообменниками:

Еще один вариант обезопасить котел от перегрева — установка бака-водонагревателя с естественной циркуляцией. Как это работает:

  1. Если циркуляционный насос работает, он запирает естественную циркуляцию через теплообменник бака-водонагревателя посредством обратного клапана, установленного на выходе теплообменника.
  2. Выключение насоса при разогретом котле открывает путь естественной циркуляции и сбросу тепла из котла в бак-водонагреватель.
  3. Такой бак не может быть основным средством приготовления горячей воды в доме. Кроме того, он не действует как аккумулятор тепла в ситуации, когда циркуляционный насос работает, однако котел производит больше тепла, чем потребляет отопительный контур.

Более совершенное решение — установка бака-аккумулятора, дополнительного циркуляционного насоса и запорной арматуры. В этом случае жесткая связь между производительностью котла и потреблением тепла системой отопления устраняется при помощи бака-аккумулятора.

Примерная схема обвязки твердотопливного котла с баком-аккумулятором:

1) Подающая линия
2) Обратная линия
3) Предохранительный клапан
4) Автоматический воздухоотводчик
5) Расширительный бак
6) Колпачковый вентиль
7) Циркуляционный насос котла
8) Термостатический смеситель
9) Отопительный прибор
10) Бак-аккумулятор. Он сохраняет все тепло от сгорания топлива в котле, чтобы затем оно расходовалось по мере необходимости.
11) Трехходовой вентиль с приводом
12) Комнатный термостат
13) Циркуляционный насос отопления

При использовании в схеме обвязки котла бака-аккумулятора как вход горячей воды в бак, так и выход горячей воды в систему отопления должны быть расположены в верхней части бака. С учетом этого степень его заполнения горячей водой практически не влияет на готовность системы отопления

В такой системе важно, чтобы циркуляционный насос котлового контура автоматически отключался всякий раз, когда дрова в котле прогорели, и он остыл. Тяга в котле есть практически всегда, и если не выключать насос при холодном котле, тепло из бака будет расходоваться на бесполезный подогрев котла

Как выбрать систему управления

Автоматика делится на два типа: механическая и электронная. Каждый вариант имеет свои плюсы и минусы.

Пульт управления автоматикойИсточник otoplenie-expert.com

Механическая система имеет свои достоинства:

  • Её можно использовать независимо от наличия или отсутствия электросети.
  • Механическая система простая и удобная при эксплуатации.
  • По сравнению с использованием электронной управляющей платы она существенно дешевле.
  • Высокая надёжность при эксплуатации.
  • Монтаж могут сделать те владельцы, которые не имеют профессиональных навыков для такой работы.

Применение такого варианта позволяет регулировать использование воздуховода, выполнять другие действия для оптимизации работы котла. Недостатком является меньшая эффективность по сравнению с автоматикой, реализованной с помощью электронных устройств.

Различные виды блоков управленияИсточник otoplenie-expert.com

Электронный вариант обеспечивает наличие таких плюсов:

  • Высокое качество работы.
  • Возможность программирования на несколько дней.
  • В некоторых системах доступно удалённое управление, в том числе и через интернет.

В качестве недостатка отмечают высокую стоимость оборудования и энергозависимость. Там, где нет возможности подключить электропитание, система функционировать не будет.

Различные виды твердотопливных котловИсточник spasipiter.ru

Сталь или чугун – что лучше?

Котлы, работающие на твердом топливе, делают из двух видов металлических сплавов – стали и чугуна, в связи с чем на форумах не утихают баталии по поводу того, какой из этих вариантов лучше.

Модель из чугуна

Мнения, как водится, самые противоречивые, и вынести однозначный вердикт тут просто невозможно.

Модель из стали

Давайте всё же попробуем разобраться в этом вопросе, опираясь на мнения специалистов.

Таблица 3. Мнение специалистов.

Критерий оценки Доводы за и против Вес и транспортировка Котёл со стальным корпусом легче, поэтому и его транспортировка, и ручная переноска намного проще. Чугун вообще очень тяжёлый, да к тому же ещё и хрупкий

Перемещать такой котёл нужно очень осторожно, так после удара он может и не дожить до первой топки. Ремонтопригодность Самая частая проблема, которая возникает у чугунных котлов – это лопнувшая секция, которую нужно заменить

И вот тут вас могут ожидать трудности, связанные с её заказом и ожиданием доставки — а так же с поиском мастера, который сможет её заменить так, чтобы в будущем из котла, который при этом требуется полностью разобрать, не потекло

У стального котла максимум может понадобиться заварить шов, и сделать это может любой сварщик. Цена и долговечность Если сравнить две модели с аналогичной конструкцией и мощностью, то чугунная окажется вдвое, а то и втрое дороже. Производители и продавцы объясняют это более длительным сроком службы, с чем многие специалисты категорически не соглашаются. А даже если и так, то на сумму, которую нужно выложить за чугунную модель можно купить минимум две стальных, что в сумме составит такой же период. И неизвестно ещё, сколько раз за весь срок эксплуатации чугунного агрегата вам понадобится менять ему секции. Так что здесь преимущество однозначно за стальным котлом. КПД Примерно одинаковый. Однако чугун более массивен и дольше держит тепло, когда сталь, хоть и быстрее нагревается, но и быстрее остывает. Сложность монтажа В монтаже чугунный котёл более сложен, и любая ошибка подключения может стоить ему «жизни». Так что и здесь он проигрывает своему стальному собрату.

Видео — Какой выбрать котел — стальной или чугунный

Из сказанного выше становится понятно, что стальной котёл проще монтируется и ремонтируется, имеет меньший вес и стоимость. И всё это при том, что при правильной обвязке он точно так же обеспечивает дом теплом и горячей водой, как и чугунный. Вопрос напрашивается сам собой: «А если нет разницы – зачем платить больше?».

Как подключить и настроить

Монтаж любой автоматики для твердотопливного котла примерно одинаков. Необходимо выполнить ряд простых действий:

  1. Разместите блок автоматики в недоступном для перегрева месте. Вовсе не обязательно устанавливать блок автоматики в предельной близости к котлу или на его корпусе. Куда важнее определи его так, чтобы избежать перегрева, даже с учетом возможных внештатных ситуаций. Максимальное удаление задается допустимой протяженностью кабелей для подключения вентилятора, циркуляционного насоса и датчиков, что может составлять от 2-х до 10 метров.
  2. Подсоедините на дверце топочной вместо заслонки поддувала или в отдельно подготовленном отверстии вентилятор для подачи воздуха. Для старых моделей котлов придется вручную вырезать и подготовить отверстие для вентилятора. В современных котлах установка выполняется на подготовленное место.
  3. Установите датчик температуры теплоносителя. Лучше всего измерять температуру воды непосредственно в теплообменнике котла или внутри основного теплоаккумулирующего бака. Для этого в котлах часто предусматривается специальное посадочное гнездо или отверстие глубиной до 60 мм. Если нет возможности закрепить датчик на теплообменнике то его переносят на выходную трубу котла, по которой течет самый горячий теплоноситель. Чаще производитель советует использовать хомут с термопрокладкой для лучшего контакта.
  4. Подключить с помощью силовых и сигнальных проводов все оборудование к контроллеру. Для вентилятора, циркуляционного наоса и датчиков отведены соответствующие пары клемм, закрепленных на корпусе блока автоматики. Их маркировку и положение следует сверить с инструкцией от производителя.
  5. Устанавливаются первоначальные настойки: целевая температура теплоносителя. Максимальный и минимальный объем воздуха, подаваемый вентилятором в камеру сгорания. Пределы допустимого изменения температуры воды в котле.

Алгоритм программирования и настройки блока автоматического управления твердоплодных котлов устанавливаются производителем и подробно описываются в инструкции.

https://youtube.com/watch?v=cyV4Zl2MgS0%3F

Tech

  • Производитель: Польша;
  • Питание: 220В/50Гц;
  • Мощность подключаемого насоса: до 200Вт;
  • Мощность вентилятора: до 200 Вт;
  • Диапазон установки температуры теплоносителя: 30-80оС;
  • Точность измерения температуры: 1оС;
  • Диапазон установки температуры в помещении: 20-45оС;
  • Ручная настройка целевой температуры и управление циркуляционным насосом.
  • Ориентировочная стоимость: 6500-7250 руб.

Функциональный блок управления с практичным корпусом, защищенным от перегрева. Удобный интерфейс. Наличие ЖК-дисплея и расширенного набора клавиш управления облегчает настройку автоматики и контроль работы котла.

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

  • Манометр. Для контроля давления в системе.
  • Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
  • Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
  • Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
  • Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Распространённые проблемы и их решение

Неисправности в работе котла чаще возникают по причине нарушений, допущенных при:

  • выборе дымохода;
  • сварке труб «рубашки»;
  • резьбовом соединении;
  • расчёте наклона теплообменника.

Если после загрузки сырья в котёл появляется дым, то проблема заключается в тяге. Она же препятствует нормальному горению топлива в котле.

Внимание! Перед строительством необходимо получить консультацию инженера для расчёта высоты и диаметра конструкции. При образовании смолистых выделений в котле рекомендуют:

При образовании смолистых выделений в котле рекомендуют:

  • увеличить рабочую температуру до 75 или более градусов;
  • почистить внутренние стенки камеры;
  • поддерживать температуру воды в обратке на уровне от 55 и более градусов 3-ходовым клапаном.

Сырые или недостаточно калорийные дрова часто мешают равномерному сжиганию и обогреву помещения.

Системы отопления, рассчитанные на твердое топливо

Котел на твёрдом топливе – это чугунный или стальной агрегат с камерой сгорания. Эта камера – открытого типа, поэтому схема подключения котла и вспомогательного оборудования должна быть разработана и установлена с учетом требований к открытым системам:

  1. Для выхода продуктов сгорания необходимо подключить котел к дымоходу с естественной тягой.
  2. Такая система может работать только на воде, применение других теплоносителей недопустимо.
  3. Обязательно нужно установить в верхней точке отопительного контура расширительный бачок.

Среди обладателей загородных коттеджей наиболее востребованы системы отопления с замкнутым контуром

Но обращаем внимание на то, что к закрытым системам подключать твердотопливные котлы категорически запрещено. Это требование обусловлено тем, что при повышении температуры воды в системе происходит заметное увеличение объема и повышение давления

В газовых котлах неконтролируемое расширение теплоносителя предотвращает терморегулятор, мгновенно отключающий в аварийной ситуации горелку. В отличие от газовых моделей, в камере твердотопливного котла процесс горения более инертен: даже при срабатывании терморегулятора и прекращения подачи кислорода в топку после полного перекрытия заслонки, в отопительном контуре температура воды может повышаться еще достаточно продолжительное время.

Этому способствует большая теплоемкость твёрдого топлива в сравнении с газом и невозможность мгновенного прекращения его горения. В разомкнутой системе избыток воды при сильном перегреве просто выльется через расширительный бачок или специальную отводящую трубку. Если же используется закрытая схема, то повышение давления в трубах до критического уровня может привести к их повреждению (разрыву).

Плюсы и минусы

Отопительные котлы на дровах

У дровяных котлов, как и у любых других, есть свои сильные и слабые стороны. К преимуществам можно отнести:

  • автономность от электричества – владелец может не опасаться отключения электроэнергии или перепадов напряжения;
  • простоту монтажа и эксплуатации;
  • долговечность;
  • экологичность, ведь древесина – это чистый продукт, который при горении не выделяет никаких вредных и тем более токсичных веществ; хотя углекислым газом при несоблюдении правил пожаробезопасности отравиться можно;
  • низкую стоимость, которую можно еще снизить, если самостоятельно изготовить оборудование;
  • доступность сырья – для людей, живущих неподалеку от лесных массивов, дерево является бесплатным топливом.

Также стоит отметить, что наряду с дровами в котлах подобного типа можно сжигать органические бытовые отходы (лишь твердые, разумеется).

Но есть у подобного оборудования и недостатки, среди которых:

  • необходимость в постоянном присмотре;
  • габаритность, связанная с низкой калорийностью дерева – чтобы достичь требуемой температуры теплоносителя, приходится сжигать большое количество дров;
  • большой расход топлива;
  • большой вес – практически все котлы изготавливаются из чугуна;
  • довольно низкий КПД (не более 80%);
  • отсутствие автоматической регулировки температуры в помещении.

Очевидно, что все описанные недостатки весьма существенны, но среди них нет ничего о заготовке дров. Дрова нужно найти, привезти на участок, порубить, подыскать место для хранения и постоянно подносить к котлу, ведь одной порции обычно хватает на два-три часа. Конечно, при желании дрова можно купить, но это опять же дополнительные расходы.

Топливо для котла

Популярные схемы твердотопливных котлов и их особенности

Проекты ТТ котлов в основном различают по:

  • направлению сжигания топлива;
  • материалу;
  • дополнительным функциям.

Чаще используют чертежи котлов с верхним или нижним горением. Котлы строят из кирпича и/или металла. При необходимости, систему оборудуют варочной панелью.

С верхним горением

Стандартные модели котлов имеют вертикальную цилиндрическую конструкцию с теплообменником, устроенным по типу «водяной рубашки».

Фото 1. Три твердотопливных котла верхнего горения. Устройства имеют цилиндрическую форму.

Кислород в котёл подаётся сверху вниз через телескопическую трубу. В таком же направлении в котле происходит и сгорание топлива.

По мере прожигания дров, подвижный распределитель постепенно опускается под воздействием собственного веса. Под давлением начинается тление следующей части древесной массы в закладке. Топливо сжигается поэтапно и выделяет большой объем газа.

Нижнего горения

В конструкции котла чаще используют две камеры:

  • Топочная с вертикальной или горизонтальной закладкой. В ней происходит сжигание дров.
  • Секция дожига. Здесь углекислый газ, выделяемый древесиной, сгорает полностью, нагревая воздух и теплоноситель.

Поэтапное сжигание топлива в традиционных схемах твердотопливных котлов обеспечивает обратная тяга. Пламя охватывает только нижний слой. По мере его прогорания, верхний объем закладки опускается на место углей, а последние ссыпаются в зольник. В котлах из чугуна устанавливают «рубашку» вокруг камеры закладки, в стальных используют «змеевик».

Справка. Чтобы исключить потерю энергии в твердотопливных котлах, секцию дожига отделывают шамотным кирпичом. Устанавливать вентилятор для принудительной тяги при сборке необязательно.

С варочной поверхностью

Технически приборы напоминают обычную дровяную печь. Котлы выполняют сразу несколько функций:

  • отапливают помещение посредством конвекции или теплоносителя;
  • греют воду проточным способом при наличии соответствующего контура и подключения к сети ГВС;
  • выполняют функцию плиты.

Фото 2. Твердотопливный котёл с варочной поверхностью. Конфорки устройства изготовлены из чугуна.

Учитывая склонность стали к деформации, под варочную поверхность в котле используют чугун. Для изготовления теплообменника котла подходит любой металл достаточной прочности. Конструкцию регистра выполняют по схеме змеевика или «водяной рубашки». Панель под плиту оборудуют непосредственно над камерой сгорания топлива.

Из кирпича, его размеры

Устройства этого типа котла представляют собой обычную печь с теплообменником внутри. Есть два варианта установки регистра в котле:

  • В системе дожига. Из-за меньшей температуры нагрева воды, такой метод чаще применяют в хозяйственных и подсобных помещениях малой площади.
  • В зоне горения закладки. В этом случае необходимо увеличить габариты камеры. Основа для регистра — жаростойкая сталь толщиной от 3 миллиметров и более.

Котлы работают по принципу пиролиза. Продукты горения выводятся за счёт естественной тяги через дымоход.

Типовая конструкция котла включает:

  • бункер — камеру для закладки топлива;
  • колосники для подачи воздуха в топку;
  • теплообменник в виде трубчатого змеевика или накопительной ёмкости;
  • дымоход для выведения газов;
  • механический регулятор тяги.

В бытовых котлах на 25 кВт используют детали следующих размеров:

  • контроллер контура — 1039 мм;
  • загрузочный люк — 1190 мм;
  • дверца зольника — 430 мм;
  • дымосос — 618 мм;
  • муфта — 1289 мм;
  • аварийный патрубок — 1101 мм;
  • подающая магистраль контура — 1126;
  • подведение холодной воды — 765;
  • выход в сеть — 880 мм;
  • обратка — 41 мм;
  • расширительный бак — 990 мм.

Размер элементов котла напрямую зависит от мощности оборудования.

Справка. Кирпич — слабый проводник тепла. Он сохраняет энергию с минимальными потерями, хорошо нагревает воздух и воду в регистре.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
