Котельная в частном доме – требования, размеры, схема котельной

Состав проекта отопления

Проект включает список чертежей и планов, описывающих все элементы отопительной системы и котельной. Обязательны следующие документы:

  • план отопительной системы и теплого пола, если он обустраивается;
  • аксонометрические схемы обоих систем;
  • чертежи серийных узлов подсоединения и крепления трубопровода;
  • тепловая схема котельного помещения;
  • план фундамента, если он есть;
  • схема прокладки дымохода;
  • план размещения котельного оборудования;
  • спецификация оборудования и используемых материалов;
  • общие чертежи.

Котельная под газовый котел – специальное помещение. Обустраивается оно своими руками в соответствии с рядом весьма строгих правил. Учитывается пожарная безопасность, санитарные нормы, требования по воздухообмену, правила эксплуатации котла.

Нормы СНиП в случае отдельной топочной

Для установки газового котла мощностью до 30 кВт отдельного помещения не требуется: он может быть смонтирован прямо на кухне. Если же главная характеристика котла превышает 30 кВт, то его придется помещать в отдельное здание – топочную.

  • Фундамент топочной должен быть изолирован от фундамента основного здания.
  • Ограждающие конструкции (стены, крыша) возводятся из огнестойких материалов.
  • Бетонный раствор, используемый при возведении топочной, должен содержать песок.
  • Котел устанавливается на отдельный фундамент, возвышающийся над уровнем чистого пола на 200 мм (не более);

В топочной в обязательном порядке обустраивается канализационная система: при возникновении аварийной ситуации в нее выпускается теплоноситель из отопительной системы.

Требования к помещению

Газовую котельную нельзя проектировать в жилой комнате дома. Если оборудовать в самом здании рядом с жилыми комнатами, то смежные с другими комнатами стены паро-непроницаемыми и газо-непроницаемыми.

Котельное оборудование можно размещать в следующих типах:

  1. нежилое – коридор, кухня, подвал, цокольный этаж. Необходимо соблюдать все требования к размерам комнаты и к проведении вентиляции;
  2. внутреннее – специально оборудованная комната, где планируется установка котлов или водонагревателей, располагается на любом этаже. Является нежелательным для расположения на верхнем этаже, крыше пристройки, шаткой конструкции без одобрения проектировщика;
  3. на улице – если котельное оборудование располагается на улице, то над ним обязательно навес. Перед этим необходимо тщательно изучить инструкцию по эксплуатации – некоторые аппараты нельзя размещать на улице.

Автономная газовая котельная, которая работает на сжиженном газе, нельзя проектировать на цоколе или в подвале. Газ в случае утечки остается под полом, поэтому вытяжка не сможет его удалить.

В ванных комнатах или санузлах недопустимо размещать те нагреватели, которые работают на газе.

Еще одним требованием к котельному помещению является наличие окон. Окна должны не только пропускать естественное освещение с улицы, но и служить отводом в случае взрыва в котельной.

Размещение котельной

Отопительные помещения различаются по типам, местоположению, оборудованию. Строится пристройка к дому, газовая котельная проектируется в подвале, этаже  дома,  отдельном, нежилом помещении.

Расположение котельной в отдельной пристройке – соблюдение необходимых требований. Правила являются обязательными, исключения недопустимы. Проверку проводит представитель газовой службы. Материал для строительства – негорючий и невоспламеняющийся. В помещении должно быть окно. Возведенные стены не соединяются со стенами дома. Огнестойкость стен – 0,75 часа. Лучшие материалы для стен – бетон, кирпич.

Стены, окна жилого дома располагаются минимум на расстоянии метра. Проводятся все необходимые замеры.

Котельная может быть расположена в подвале. Для этого необходимо:

  1. соблюдение всех правил;
  2. стены из паро- и газо-непроницаемых материалов;
  3. к установленным 15 кубометрам + 0,2 м2 (зависит от киловатт мощности);
  4. наличие двери (выход на улицу или в коридор).

Требования выдвигаются к газовым  котельным, расположенным в отдельном помещении. Котельная должна быть оборудована негорючей стеной и располагаться в нежилом помещении, дверь с просветом, в комнате располагается окно. Котельное помещение обязуется отвечать предъявляемым к помещениям требованиям.  условия, обеспечивающие комфорт и безопасность жителям частного дома.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Проектирование котельной

Проектирование котельной требуется, если вы задумали установить дома газовый котел. Для этого необходимо обращаться к специалистам. Данный бюрократический процесс связан с такой массой бумажной подготовки только по одной причине: газовые отопительные котлы считаются взрывоопасным оборудованием. Современная газовая техника, на самом деле, не более опасна в эксплуатации, чем другие виды котлов. Но так сильно регламентируется установка, только в случае монтажа газовых приборов для отопления.

Проектирование котельной

Несколько примечаний:

  1. Своими руками вы можете выполнить все подготовительные работы и работы по монтажу коммуникаций, кроме газовых.
  2. Следует также помнить, что если помещения для котельной в существующем доме нет, то его необходимо пристраивать на отдельном фундаменте, который не привязан к фундаменту дома.
  3. Отделку стен (если решите ее сделать), лучше выполнять керамической плиткой – проверенный негорючий материал.

Правила размещения котельной на участке в частном секторе

Составляя проект, учитывайте требования СНиП.

Газовые котлы

Требования к газораспределительным системам прописаны в СП 4.13130.2013, пункт 6.7.

В зависимости от мощности размещают:

  • до 30 Квт в доме, в кухне;
  • от 30 до 200 Квт подойдет любое отдельное помещение в здании;
  • выше 200 Квт – в подвале, пристройке, отдельно стоящем здании.

Все помещения должны иметь хорошую вентиляцию, а выступающие части оборудования должны быть на расстоянии не меньше метра от прохода. Если оборудование установлено в доме, комната с котлами должна быть площадью не меньше 15 м, с высотой потолков 2,5 метра.

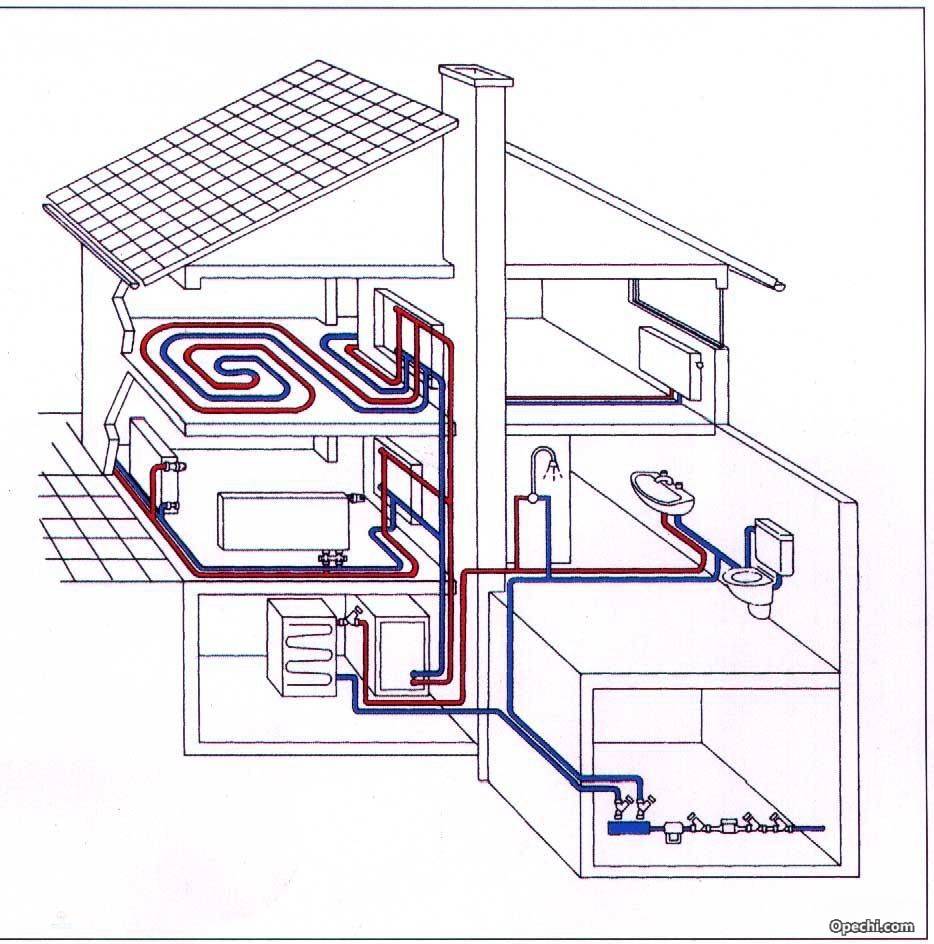

Готовая схема процесса отопления на газовом оборудовании

В отдельно стоящих и пристроенных бойлерных должны быть широкие дверные проемы и открывание дверей только наружу. Помещение оборудуют сигнализацией.
Смотрите в видео: газовая котельная для частного дома.

Твердотопливные котлы

Все нормы для жидко-топливных котельных актуальны для твердых видов топлива. Дополнительно комнату оборудуют дымоходом с отверстием в нижней части стены для прочистки. Пол отделывается негорючими материалами, а электропроводка прячется в стену.

Электрические котлы

Условия обустройства такое же, как и у предыдущих видов. Единственное отличие – обязательное наличие отдельной системы электропроводки и предохранителей.

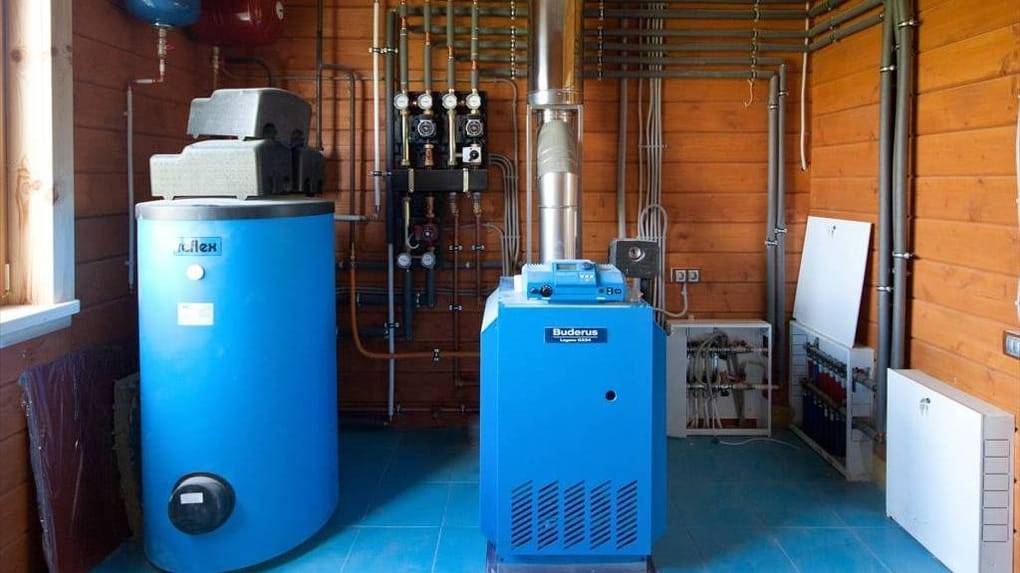

Обустройство котельной с электрокотлом в помещении

По расположению востребованы три вида:

  1. Пристроенные. Ставят в отдельном помещении, пристроенном к жилому зданию. Общая стена котельной и дома строится из негорючих материалов. Выход из котельной должен быть прямо на улицу.
  2. Встроенные. Располагаются в здании. Обязательно возводят общую стену со смежными помещениями из негорючих материалов.

  3. Блочно-модульные котельные. Стационарные устанавливают на бетонированные площадки с гидроизоляцией. Передвижные – на утрамбованной земле. Место, где расположена блочно-модульная котельная, должно быть огорожено.

Размер санитарной зоны между котельной и жилым домом зависит от уровня шума, производимого оборудованием.

Требования к отдельно стоящим топочным

Такие котельные делают при большой мощности котлов — выше 200 кВт. Кроме уже озвученных ранее есть несколько специфических требований. Вот они все:

  • Материал стен, отделки и кровли должен быть несгораемым.
  • Объем помещения отдельной котельной — не менее 15 кубометров, плюс 0,2 кв.м на каждый кВт мощности, идущий на отопление.
  • Высота потолка не менее 2,5 м.
  • Площадь остекления считается исходя из 0,03 кв.м на каждый куб объема.
  • Окно должно иметь форточку или фрамугу.
  • Под котел требуется отдельный фундамент, его высота не должна быть выше 15 см выше уровня пола.
  • При относительно небольшой массе (до 200 кг) допускается установка на бетонный пол.
  • Должна присутствовать система аварийного отключения газа (монтируется на трубе).
  • Двери неусиленные, слабозакрепленные.
  • Вентиляция в помещении должна обеспечивать трехкратный обмен воздуха за 1 час.

При приемке и установке газового оборудования в отдельной котельной приемка будет строгой: все нормы должны быть соблюдены. Только в этом случае вам выдадут разрешение.


Отдельно стоящая котельная может быть и такой

Требования к помещению котельной

Остановимся подробнее на требованиях к помещению.
При обустройстве котельной работающей на твердотопливном оборудовании требования менее строгие, так как опасность взрыва невысокая. В связи с этим проектирование и строительство допускается выполнять самостоятельно.

Итак, для размещения твердотопливной котельной нужно учесть:

  • помещение выбирается на цокольном этаже или в подвале;
  • минимальная площадь от 8 кв.м.;
  • перед котлом сверху теплоизоляционной подложки располагается лист из стали. Оставшаяся поверхность должны быть также негорючей (бетонная);
  • необходима установка вертикального дымохода с диаметром, соответствующим соответствующему присоединению котла. В устройстве следует учесть ревизионное окошко для осмотра и чистки каналов дымоудаления.

Во избежание пожара кирпичные дымоудаляющие трубы покрываются штукатуркой или специальными теплоизолирующими материалами, это помогает исключить возгорание конструкций дома.

При использовании газового оборудования проект должен выполняться специализированными организациями.

При размещении газовой миникотельной в частном доме лучше всего использовать оборудование с закрытой камерой сгорания, благодаря чему продукты горения покидают дом через коаксиальный дымоход на улицу.

Следует знать:

  • площадь помещения – от 6 кв.м., объём – от 15 куб.м., высота потолков – от 2,5 м;
  • площадь остекления окна – от 0,5 кв.м.;
  • ширина дверного проёма – от 800 мм;
  • наличие специальных отверстий в стенах для вентиляции помещения.

При использовании газовых котлов свыше 30 кВт обязательным является выделение отдельного помещения в доме или строительство котельной снаружи. Проект котельной в частном доме утверждается в надзорных органах. Размеры таких строений регулируются СНиП.

Требования к газовой котельной следующие:

  • фундамент строения не должен быть продолжением фундамента дома;
  • напольный котёл устанавливается на железобетонную подушку, отделённую от пола котельной;
  • котлы устанавливаются на постамент высотой от 100 мм над уровнем пола.

Котельные свыше 60 кВт оснащаются газовым анализатором, способным при загазованности подать сигнал на прекращение подачи топлива.

Состав проекта отопления


Проект включает список чертежей и планов, описывающих все элементы отопительной системы и котельной. Обязательны следующие документы:

  • план отопительной системы и теплого пола, если он обустраивается;
  • аксонометрические схемы обоих систем;
  • чертежи серийных узлов подсоединения и крепления трубопровода;
  • тепловая схема котельного помещения;
  • план фундамента, если он есть;
  • схема прокладки дымохода;
  • план размещения котельного оборудования;
  • спецификация оборудования и используемых материалов;
  • общие чертежи.

Котельная под газовый котел – специальное помещение. Обустраивается оно своими руками в соответствии с рядом весьма строгих правил. Учитывается пожарная безопасность, санитарные нормы, требования по воздухообмену, правила эксплуатации котла.

Как организовать вентиляцию

Немаловажный фактор работы топливных аппаратов — вытяжка. Местоположение – помещение будущей комнаты с отопительным оборудованием. Способствует естественному проветриванию, обеспечивает доступ свежего воздуха.

К устройству предъявляются определенные требования:

  1. для теплогенераторов на газе должен соблюдаться трехкратный воздухообмен – количество воздуха должно равняться трем объемам комнаты на один час. Необходим дополнительный приток воздуха, рассчитанный на горение;
  2. турбированные котлы – воздух должен поступать снаружи;
  3. агрегаты, работающие на твердом или жидком топливе – однократный воздухообмен и дополнительный приток воздуха для горения.

Кроме окна, в котельном помещении с газовым котлом обязательным пунктом является вытяжная решетка, расположенная в верхней зоне комнаты. Так же у двери предполагается просвет или приточная решетка, которые обеспечат поступление дополнительного воздуха в котельную.

В некоторых случаях необходимо наличие дополнительной вытяжной решетки.

Известные производители

Производством оконных конструкций занимаются многие компании. Наиболее известными считаются:

  1. КБЕ – это производитель, выпускающий оптимальные варианты для помещений, где установлено газовое оборудование.
  2. Novotex Termo – окна этой фирмы подходят для складов, ангаров, цехов и котельных.
  3. Rehau GENEO – вариант алюминиевого остекления с однокамерным стеклопакетом.

Важно знать, какое окно должно быть в газовой котельной, так как несоблюдение требований приведет к большим потерям. Весь процесс газификации частных домов находится под контролем специальных служб. Нарушение норм может привести не только к большим штрафам, но и к возникновению аварийной ситуации

Нарушение норм может привести не только к большим штрафам, но и к возникновению аварийной ситуации.

Основные требования к помещению для установки газовых котлов

Все газовые котлы имеют конструктивные отличия, в том числе, и по типу камеры сгорания. Если она закрытая (проложен коаксиальный дымоход), то габариты комнаты роли не играют. А вот для моделей с открытыми камерами есть определенные нормативы (по минимуму):

  • 7,5 м3 – для приборов мощностью до 30 кВт;
  • 13,5 м3 – до 60 кВт;
  • 15 м3 – для котлов с мощностью более 60 кВт. При этом на каждый дополнительный «киловатт» прибора необходимо добавлять 0,2 м3 помещения.

Объем, как известно, это произведение величин: длина х ширина х высота. Так вот, последний параметр – строго фиксированный и не может быть менее 2 м. Поэтому выбирать размеры помещения нужно с «оглядкой» именно на его высоту.

Расположение топочной

На любом этаже, включая подвальные и цокольные. Это касается всех моделей, где перемещение жидкости по трубам (вода, антифриз) осуществляется принудительно (насосом). Но если котел серии TLO (естественная циркуляция теплоносителя), то только в цоколе или подвале.

Дверь в топочную должна соответствовать нормам пожарной безопасности (тип III). Внизу – зазор между ее низом и полом – не менее 0,025 м2. Если дверь примыкает к полу плотно, то обустраивается небольшое окошко в ее нижней части, закрываемое решеткой.

Освещенность

На каждый «куб» помещения – не менее 0,03 м2остекленной поверхности. Причем минимум одно окно (не менее 0,25 м2) – на улицу (это не относится к приборам с закрытыми камерами)

Место установки котла

  • От лицевой панели котла до стены (двери) – не менее 1 м.
  • Должен быть обеспечен свободный доступ к прибору со всех сторон. Это необходимо для удобства проведения работ по его техническому обслуживанию в полном объеме.
  • Котлы ставятся на постамент, высота которого, а также противопожарные требования к его обустройству оговариваются в Инструкции по монтажу прибора.
  • Стена (или стены), у которой расположен котел, должна быть из негорючих материалов (или надежно защищена от термического воздействия).

Необходимо учесть, что все вышесказанное касается частных домов с централизованным газоснабжением. Если используется сжиженный газ (баллоны), то есть некоторые особенности. Например, в этом случае котел нельзя монтировать в подвальном помещении. Поэтому такие нюансы следует уточнять дополнительно.

Вентиляция

  • Помещение подключается к общей вентиляционной системе, соединение располагается на потолке котельной.
  • Дымоход котельной состоит из 2-х каналов, с шагом не менее 25 см. Один из которых используется непосредственно для монтажа дымохода, а другой для его чистки.
  • Поступление свежего воздуха происходит, как правило, через вентиляционную решетку, установленную на входной двери в котельную.
  • Для размера вентиляционных приточных отверстий установлены стандарты: при внешнем поступлении воздуха — 0,08 м2 х 1 кВт мощности котла, при внутреннем — 0,3 м2 х 1 кВт.

Какие документы необходимы?

Просто так построить котельную в частном доме нельзя — потребуется оформлять довольно много специальных разрешений. Обязательно проводится государственная экспертиза. Ей подлежат все проектные материалы, включая итоги инженерных изысканий.

Конечным итогом является вывод о соответствии или несоответствии проекта нормативным положениям. Официальное разрешение стало необходимым условием еще в 1997 году, с тех пор появилось разделение по классам опасности. Без разрешающего акта нельзя вводить в эксплуатацию котельные, которые:

  • используют природный или сжиженный газ;
  • вырабатывают не только тепло, но и горячую воду;
  • содержат хотя бы отдельные части оборудования, рассчитанные на температуру свыше 250°;
  • содержат хотя бы отдельные части оборудования, рассчитанные на давление выше 1,6 МПа.

Ввод в эксплуатацию оформляют соответствующим актом. Он недействителен, если нет подписей всех участников технической комиссии и сотрудника Ростехнадзора.

Техпаспорта на используемую технику должны быть зарегистрированы в органах технического надзора (что подтверждается еще и отметками на них). Пакет документов вместе с заявлением идет в территориальную инспекцию, а после выездной проверки вручают лицензию.

Размеры котельной с жидкотопливным котлом

Объем топочных, вне зависимости от вида, идентичный. Но есть специфические требования, которые касаются установки дымоходов и определения мест хранения топлива. Эти данные, как правило, указываются производителями в паспортах котлов. Но если они отсутствуют, то стоит исходить из следующего:

  • выходной патрубок котла по сечению должен быть больше, чем сечение дымохода. Причем такое соотношение должно сохраняться по всему дымоходу;
  • дымоход должен быть прямым либо с минимальным количеством колен;
  • снизу стены нужно сделать отверстие для притока чистого воздуха. Его площадь должна быть не менее 8 см² на один киловатт котла;
  • дымоход должен выходить либо через стену, либо через крышу;
  • обязательно наличие прочистного отверстия, чтобы регулярно проводить ревизию и чистку;
  • материалы для дымохода и его соединительные элементы должны быть изготовлены из материала, который является газонепроницаемым;
  • основание для установки котла должно обладать противогорючими свойствами. При наличии деревянных полов в топочной необходимо сделать следующее: уложить лист асбеста, а сверху – металлический лист. Можно сделать кирпичный фундамент, который после заштукатурить или обложить плиткой.

Виды котельных


Отдельно стоящая котельная в целях безопасности

Существует несколько вариантов для создания котельных домашних установок, они разделяются на типы с учетом расположения бойлерных и разновидностей котлов. Чаще всего в больших домах организуют отдельные помещения, которые специально строят для этой цели. Оборудование подсоединяют к зданию с помощью инженерных коммуникаций, это хороший вариант для тех, кто не хочет терпеть неудобства при наличии агрегата, расположенного внутри здания.

Пристройки либо пристроенные бойлерные очень популярны благодаря низкой стоимости, их устанавливают максимально плотно к зданиям. Также есть вариант встроенного типа, он является более бюджетным, но при этом достаточно трудоемким в плане проектирования и разработки схемы помещения. Прокладка коммуникаций в таком помещении должна быть максимально простой, дополнительно учитывают затраты на шумоизоляцию, поскольку некоторые разновидности котлов сильно шумят в процессе работы.

Газовые


Помещение под газовый котел должно быть оборудовано вентиляцией

Котлы газового снабжения считаются наиболее безопасными и предназначены для установки в населенных пунктах при наличии магистрали газоснабжения. Газовые котельные не доставляют сложностей в процессе эксплуатации, поскольку процесс полностью автоматизирован. С их помощью можно обогревать здания с любой площадью, также они достаточно экономичны, потому что газовые котлы отдают больше энергии, чем потребляют. Современный прибор зажигается автоматически и оснащен системой, останавливающей работу в случае аварии.

Такие котлы имеют срок службы до пятнадцати лет и при этом экологичны благодаря минимальному выделению вредных веществ, отсутствию сажи и копоти. В перечень недостатков газовой бойлерной включают обязательную установку автоматики с целью предотвращения утечек и специальные требования к комнатам.

Твердотопливные


Для ТТ котла нужен дымоход и место для хранения топлива

Комнаты с котлами твердотопливного типа можно оборудовать в любых загородных домах при отсутствии снабжения газом. В таких агрегатах источниками энергии являются древесные отходы, к примеру, липовые, дрова либо уголь. Твердотопливная котельная — хороший бюджетный вариант, поскольку для нее подходит дешевое топливо, в том числе отходы деревопереработки. Также она безопасна и экологична, в процессе работы для нее не требуется электричество, а коэффициент сгорания составляет больше 80%, за счет чего практически не образуются зола и сажа.

Приборы этого типа служат более пятнадцати лет без необходимости менять дополнительные детали. У них есть и минусы, в том числе обязательное наличие дымохода с высокой тягой при монтаже котла, а также отдельного помещения для прибора. В них нужно регулярно загружать топливо и часто чистить по мере загрязнения. Помимо выделения отдельной территории под размещение твердотопливного котла понадобится дополнительное место, где нужно хранить дрова, уголь либо паллеты.

Требования к котельной в деревянном доме

Газовые котлы разрешено устанавливать в частных домовладениях, если они не относятся к категории многоквартирных или к старым постройкам. При этом в полной мере должны быть соблюдены все правила пожарной безопасности.

К основным требованиям относятся:

  • топочные размещаются на первом этаже или в цокольном помещении;
  • перегородки делаются с использованием негорючих материалов либо оббиваются ними;
  • топочная не должна граничить с жилыми помещениями;
  • котельная должна быть оснащена предметами индивидуальной защиты и первичными средствами для тушения пожаров, в ней обязателен монтаж датчиков контроля и пожарной сигнализации;
  • обязательно наличие вытяжек с выходом наружу через крышу или стену;
  • наличие окон обязательно, причем с открывающимися фрамугами или створками;
  • рекомендуется оборудовать защитные экраны на стенах или на полу;
  • возможно сооружение невысокого фундамента (около 100 мм).

Какие должны быть двери в котельной

Если это отдельное помещение в жилом доме, то двери ведущие из топочной должны быть огнеупорными. Это значит, что они должны сдерживать огонь на протяжении 15 минут. Под эти требования подходят только сделанные из металла

Фабричные или самодельные — не столь важно, лишь бы по параметрам подходили

Если же в топочной сделан выход на улицу, тут должны стоять неукрепленные двери. Причем в СНиПе написано «слабо укрепленные». Это необходимо для того чтобы при взрыве коробку просто выдавило взрывной волной. Тогда энергия взрыва будет направлена на улицу, а не на стены дома. Второй плюс легко «выносимых» дверей — газ сможет свободно выходить.


Двери в котельную продаются сразу с решеткой в нижней части

Часто в проекте ставят дополнительное требование — наличие в нижней части двери забранного решеткой отверстия. Оно необходимо для обеспечения притока воздуха в помещение.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
