Камины для дачи своими руками: виды, материалы, технология монтажа

Особенности эксплуатации

Чугунные камины требуют не только правильного выбора и установки, но и соблюдения всех требований, предъявляемых к эксплуатации.

Чугунный камин будет работать качественно, если соблюдать все правила эксплуатации

Несмотря на достаточный уровень прочности, долговечности и хорошей переносимости воздействующих температурных режимов, изделия из чугунного материала могут разрушаться и деформироваться в случае их резких изменений. Данные модели не рекомендуется устанавливать на объектах, которые планируются отапливаться периодически.

В большинстве случаев камины из чугунного материала необходимо топить определенными видами топлива. И если модель предназначена для пеллетов, то использование в ней обычных дров быстро приведет камин в негодность.

Различные загрязнения, следы коррозии, появляющиеся на поверхности камина, необходимо быстро устранять, потому что они будут постепенно способствовать разрушению стенок изнутри.

Дымоходный канал устанавливается вертикально, горизонтальных участков должно быть минимальное количество. Это позволит обеспечить бесперебойное и полноценное функционирование механизма тяги. Длина всех участков не должна быть менее пяти – шести метров.

Камин  будет работать эффективно, если во время топки его дверца будет герметично закрыта

Качество топлива тоже имеет немаловажное значение. Дрова перед использование рекомендуется хорошо просушить и расколоть на одинаковые по размерам элементы

Хвойные сорта древесины применять не следует, потому что они дают много дыма и сажи.

Чтобы чугунный камин работал качественно и бесперебойно, необходимо выполнять два раза в год профилактический осмотр, для чего следует приглашать опытных специалистов. В случае выполнения всех требований, камин из чугуна прослужит долго, став неплохим украшением любого помещения.

Плюсы и минусы

Чугунные камины длительного горения отличаются определенными достоинствами:

  • они способны обогревать помещения, объем которых достигает 250 кубометров;
  • высокий коэффициент полезного действия;
  • чугунная печь-камин способна работать автономно до десяти часов;
  • имеется возможность готовить пищу;
  • установка отличается экономичностью;
  • печь легко транспортировать, она отличается привлекательной внешностью.

Кроме того, имеются и недостатки:

  • при монтаже дымоходной трубы приходится соблюдать высокие требования;
  • используется дорогое высококачественное топливо в виде определенных сортов дров и паллет.

Металлические угловые печи-камины на дровах

Печь-камин чугунная для дачи угловая, несмотря на свои компактные размеры, нагревается очень быстро. В зависимости от модели она может иметь не только плиту для приготовления пищи, но также и бак-теплообменник, к которому при желании владелец может подключить контур водяного отопления и таким образом обеспечить полноценный обогрев дома (прочитайте: «

Камины с водяным контуром — удобно и безопасно

«).

Когда чугунный камин для дачи с печью оснащен функцией длительного горения, он обладает высоким КПД. В такой конструкции кислород подается в печь дозировано, в результате чего дрова сгорают медленно и не образуется большого количества золы (подробнее: «

Отопление дачи на дровах — популярная классика

Камин с воздушным отоплением своими руками

Как обустроить камин своими руками, детальное видео:

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

на этих этапах очень важно контролировать качество используемого раствора

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки

Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

Плюсы чугунных печей-каминов

Популярность этих печей связана с их преимуществами по сравнению с кирпичными и стальными аналогами. Такие камины легко монтируются, быстро нагреваются и долго отдают тепло. Есть у них и другие плюсы.

Стоимость печи и топлива

Покупка чугунной печи, даже вместе с доставкой и установкой, обойдётся заметно дешевле, чем строительство кирпичной. Выигрыш в цене может быть до 15 — 20 раз.

Дрова относятся к недорогим видам топлива. Поскольку особых требований к их свойствам в этом случае нет, возможно использование для каина различных видов древесины.

Хотя от качества в определённой степени зависит мощность, камин будет работать и на самых бюджетных вариантах.

Важно! Кроме того, топливо дополнительно экономится из-за более быстрого нагрева печи

Простота монтажа

При возведении кирпичной печи требуются умения и навыки печного мастера, строгое соблюдение порядовки и т. д. Чугунные камины выпускаются серийно. Достаточно просто выбрать подходящую модель по характеристикам и внешнему виду.

Поскольку печь из чугуна значительно легче кирпичной, не требуется устраивать отдельный фундамент. Достаточно установить защитный экран на пол (и стену, если устройство устанавливается близко) и подключить дымоход. После этого камин готов к работе.

Эффективность нагревания, долгое остывание

Чугун нагревается быстрее кирпича. Поэтому и печь из него начинает отдавать тепло значительно раньше.

Такие камины хорошо подходят для зданий, которые топятся периодически. К ним относятся дачи, на которых не живут постоянно зимой, подсобки и т. п.

Корпус печи отдаёт тепло ещё длительное время после того, как дрова прогорели. При этом увеличивается период между топками при постоянном использовании, экономится топливо.

Экологичность и стойкость к коррозии

Данное свойство обеспечивается двумя факторами:

  1. Экологичен и безопасен сам материал печи (сплав железа и углерода с добавлением графита).
  2. Сжигаемая древесина не выделяет вредных веществ.

Чугун характеризуется температурной и химической стойкостью. Он хорошо переносит многочисленные нагревания. Если от некачественных дров или неправильной топки появляется кислотный конденсат, поверхность камина не повреждается. Печи из этого материала служат долго, до 50 лет.

Основание камина

Фундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Достоинства и недостатки чугунной топки

Теперь, когда мы определились с типом каминной конструкции, нужно выбрать материал для топки. Топка может быть выложена из шамотного кирпича или сделана из чугуна, стали. В отличие от стальных конструкций, чугунные топки отличаются недорогой ценой и практичностью.

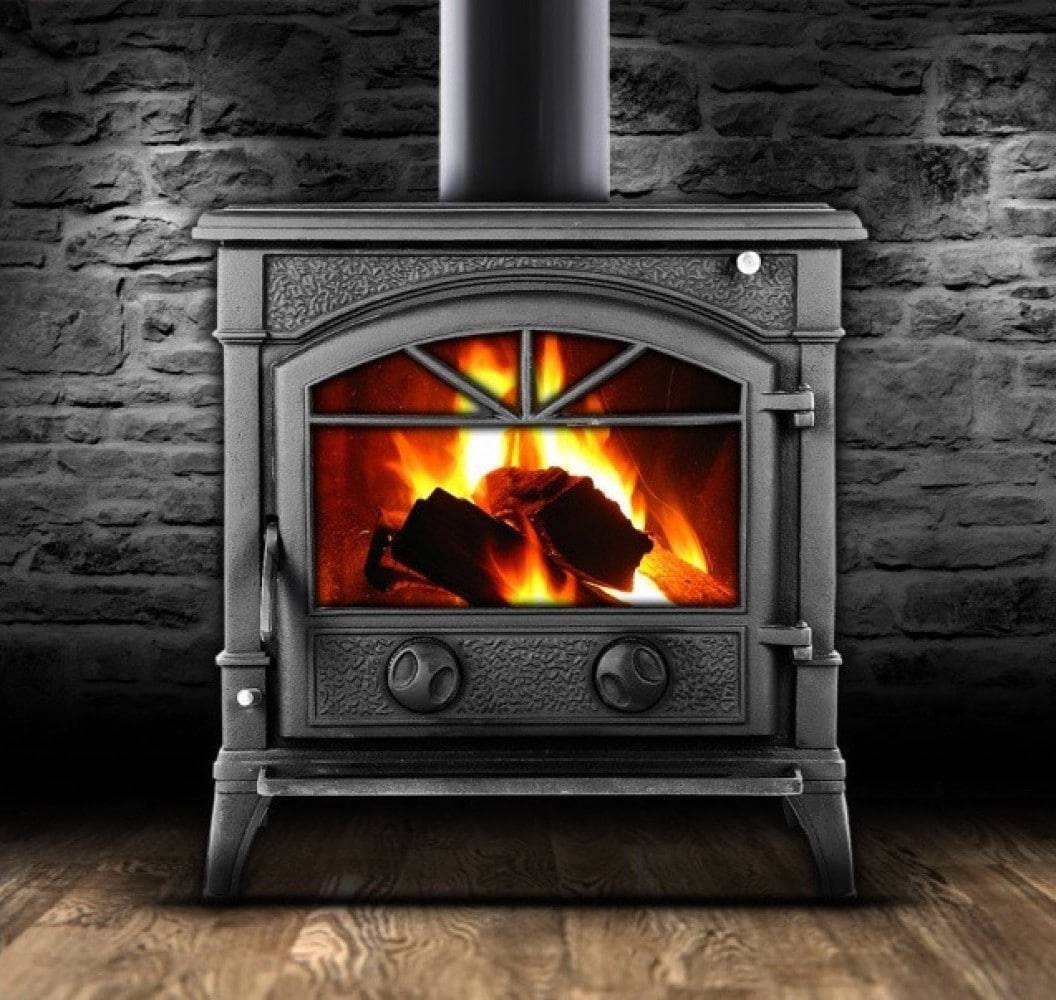

Чугунный камин на даче

К достоинствам таких чугунных топок можно отнести:

  • огнеупорность;
  • стойкость перед деформацией;
  • простоту монтажа;
  • невысокую цену;
  • высокая производительность;
  • хорошая теплопроводность;
  • отличная герметичность камеры;
  • способность прогреть помещение площадью до 300 квадратных метров;
  • высокая тепло накопительная способность.

Особая конструкция чугунной закрытой топки со стеклом позволяет аккумулировать тепловую энергию и отдавать до 70% в помещение.

Внешняя часть такой топки покрыта специальной защитной краской, которая выдерживает высокую температуру до 700-700 градусов по Цельсию. Лицевая сторона оборудуется стеклянной дверцей, которая позволяет следить за интенсивностью пламени, любоваться очагом и подбрасывать дрова.

Чугунная топка

А нижняя часть любой топочной камеры предполагает наличие зольника. Это то место, где скапливаются продукты горения: смолы, пепел, зола. Также эта часть камина выполняет и другую функцию. Как известно, процесс горения не может происходить без кислорода. Именно через зольник поступает воздух в чугунную топочную камеру.

К недостаткам чугунных топок со стеклом можно отнести:

  • малый обзор смотрового окошка;
  • окно быстро покрывается сажей, что еще больше снижает обзор;
  • все изделия производятся в черном цвете, что не позволяет варьировать дизайн такого камина.

Но последний пункт легко исправить, если установить декоративную решетку на камин в виде бронзовой ажурной сетки.

Принцип работы камина

Первые камины представляли собой обычный очаг с дымоходом, огороженный тремя стенками. Эффективность была невелика, поскольку дрова сгорали быстро, но все тепло улетало в трубу. Все изменилось с того момента, когда методом проб и ошибок печники изобрели так называемый дымовой зуб и тепловое зеркало.

Оказалось, что искусственное сужение места присоединения дымохода вместе с наклонной конструкцией задней стенки очага создает условие для саморегулирующегося медленного горения дымовых газов. Тепловая пробка в месте сужения играет роль дросселя, а наклонная поверхность формирует медленно вращающийся вихрь пиролизных газов, которые постепенно догорают каждый раз во время приближения к пламени.

Движущийся поток “перекрывает” подтягивание свежего воздуха к месту горения. Как только газы выгорят, и их температура понизится – вихрь замедлится и появится излишек дымоходной тяги. Газы уходят в дымоход, а на их место в вихревой поток подтягивается с воздухом свежий кислород. Пламя и газы становятся горячее, и все повторяется сначала.

Саморегуляция тяги позволила использовать не только дрова, но и высокоэнергетические виды топлива. Даже смолистые сосновые дрова и уголь в этих условиях горят медленно, а угарные газы надежно держатся в замкнутом вихре. Время циркуляции газов составляет от 2 до 7 минут!

Влияние тяги на безопасность использования камина

Устойчивость вихревого процесса позволяет регулировать генерацию тепла путем неполного закрывания вьюшки дымохода во время горения топлива. При этом чрезвычайно опасный угарный газ – СО, все равно надежно окисляется до более безопасного углекислого СО2. Это стоит иметь в виду, решая в каком из помещений и как сделать камин.

Постоянно циркулируя в топке камина, вихрь отдает тепло каменным стенкам. Поэтому в дымоход выходят уже остывшие, едва теплые газы. Наклонная поверхность задней стенки играет роль теплового отражателя. Делать ее из отражающего материала нет никакой необходимости. Обычная черная сажа от дров отлично отражает невидимый спектр инфракрасного излучения. Единственное о чем стоит позаботиться – сделать эту наклонную плоскость как можно более гладкой. Хороший камин в доме обеспечивает до 50% теплового КПД, что является очень приличным показателем среди других аналогичных генераторов тепла.

Особенность отдачи тепла камином

Отбор тепла газов после теплового зуба никак не влияет на работоспособность камина. Если в каменных печах слишком интенсивный отбор тепла резко снижает их КПД, то водогрейный регистр в камине выше дымового зуба может без последствий забрать столько тепла, сколько будет выработано топливом.

Другой вариант повышения теплоотдачи камина – организация вертикальных воздушных каналов выше дымового зуба. Проходя через каналы за счет естественной тепловой конвекции, воздух нагревается и возвращается в помещение уже в качестве теплоносителя.

Выбор камина для дачи

Главная характеристика, необходимая для правильного выбора печи-камина для дачи – его тепловая мощность и способность обогреть определенныйобъем дома. Обычно производитель указывает оба параметра в характеристиках печи. В среднем необходимую мощность для стандартной высоты потолков высчитывают так: 1 кВт тепловой мощности необходим для отопления 10 квадратных метров площади, то есть для дома площадью 100 квадратных метров достаточно печки мощностью в 10 кВт.

Вторая важная характеристика – габариты и вес печи. До покупки рассчитайте максимальные размеры, которые обеспечат противопожарные расстояния до сгораемых конструкций в 25 см, а также допустимую нагрузку на перекрытия. Для деревянных перекрытий она равна 150 кг на метр, для железобетонных – 800 кг на метр. Если чугунный камин для дачи тяжелее, можно усилить конструкцию перекрытий и перераспределить нагрузку на большую площадь с помощью устройства подиума для печи. Его выполняют из листов толстой фанеры или ДСП с обязательной отделкой огнестойкими материалами, например, плиткой или листовым железом.

Чугунный камин для дачи – фото

Третий немаловажный фактор – вид топлива. Это могут быть дрова, пеллеты, брикеты или биотопливо – этанол. Обдумайте, какой вид топлива доступнее в вашем регионе. Если в качестве основного топлива выбраны дрова, лучше выбрать модель с дровницей, тогда вам не придется дополнительно беспокоиться о том, куда их складывать.

Диаметр дымохода важен для правильного проектирования трубы и проходок через перекрытия. Лучше всего перед покупкой произвести тщательные замеры и нарисовать план комнаты, где будет установлена печь-камин, а также совмещенные планы всех этажей, через которые будет проходить труба. Также измерьте все вертикальные размеры: высоту потолка на всех этажах, толщину перекрытий, расстояние от трубы до конька и угол ската крыши. Все эти параметры понадобятся специалистам для того, чтобы правильно подобрать элементы дымохода.

Схема установки чугунного камина

КПД – показатель эффективности печи. Чугунные печи-камины для дачи с функцией длительного горения имеют КПД до 90%, что является очень высоким показателем. Такой КПД достигается за счет полного сгорания топлива без выброса сажи в атмосферу. Выбрав печь-камин с такой функцией вы не навредите экологии и избавите себя от необходимости ежегодно чистить дымоход.

Основные правила монтажа камина с воздушным отоплением

Вентилятор для камина лучше всего устанавливать в подсобном помещении. Во-первых, это позволит не нарушать эстетику интерьеру, а во-вторых, снизит порог шума, создаваемый работающим прибором.

Чтобы избежать шума при работе камина, выбирайте диаметр трубы с круглым сечением. Для эффективной работы такой системы отопления, в каждой комнате должно находиться вентиляционное отверстие с решеткой. Поэтому проектировка должна происходить на этапе строительства дома, иначе потребуется очень много сил и времени, чтобы обустроить воздушный камин в доме.

Анемостаты или закрытые диффузоры помогают осуществлять прогревание комнаты со всех сторон. Форма диффузора может быть круглой и квадратной, на функциональность работы системы это никак не влияет.

Диффузор

Система отопления с воздушным камином подходит для всего дома, кроме комнат, где предусмотрена отдельная вентиляция: ванная, туалет, кухня. Если опустить этот фактор, то в доме может быть нарушена система циркуляции теплого воздуха.

Конвекционная камера камина изготавливается из гипсокартона, а каркас выполняется из оцинкованного профиля.

Для предотвращения попадания жара в потолок, необходимо предусмотреть отсечку.

Термоотсечка под потолком

Это обеспечивает равномерное давление, вентиляцию в системе и максимальную пожаробезопасность, помогая предотвратить возгорание. Для этого, отопление воздушным камином должно учитывать определенные меры безопасности не только во время эксплуатации, но и на стадии возведения агрегата.

Давайте остановимся на ключевых моментах обустройства:

  1. Каминная топка должна стоять на прочной подставке, выполненной из кирпича.
  2. Фундамент под камин должен быть отделен от основного фундамента дома.
  3. Система должна быть закрыта гипсокартонными листами.
  4. Воздуховоды должны быть разведены по всему дому.
  5. Узел воздуховодов необходимо расположить в техническом помещении.

Давайте рассмотрим основные достоинства кожуха для воздушного камина:

  • Повышение КПД. Если сравнивать с обычным камином, который дает КПД 30-40 %, то воздушное отопление повышает производительность до 80-85% в зависимости от системы обустройства каналов и труб.
  • Снижается расход топлива на 20 %. Даже после полного затухания твердого топлива, теплый воздух продолжает перемещаться по помещению.

  • Использование горячего дыма. Если в стандартной системе отопления дома камином, дымоотводящая труба используется только в качестве отвода продуктов сгорания, то здесь металлический кожух осуществляет дополнительный нагрев помещения, отдавая теплый воздух в помещение.
  • Максимальная температура газа при сгорании составляет 170С. Согласитесь, что это весьма не рационально не использовать этот ресурс? Специальный воздуховод, которым оснащают воздушный камин, обеспечивает циркуляцию горячего воздуха по дому.

Видео. Отопление дома с помощью воздушного камина

Перечисленные преимущества подобной системы отопления очень красноречиво говорят о необходимости реализации данного проекта.
