Видео: водяной теплый пол в квартире
Все это показывает, что предпочтительней делать теплые полы с установкой автономного котла отопления, основную часть монтажа можно сделать своими руками. Водяной пол, сделанный без стяжки, или сухой со стяжкой, упростят работы и сделают их дешевле.
Если не совсем понятна схема подключения теплого пола, по отдельным элементам в полу можно и нужно проконсультироваться с профессионалами. Изучив назначение, правильное подсоединение основных элементов в общую схему, грамотные в техническом отношении люди понимают, укладка теплого пола несложна, своими руками сделать теплый пол вполне реальная задача.
Преимущества и недостатки водяного тёплого пола
Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.
Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.
Эффективность работы водяных полов зависит от хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.
Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.
Какой пол выбрать — водяной или электрический?
Регламент использования электрических полов в многоквартирном доме не имеет таких серьезных минусов, как в случае водяного контура отопления.
Можно решиться уложить водяной контур отопления незаконно, или постараться получить официальное разрешение, но, как правило, материальные расходы и затраты по времени, в результате этого решения неоправданны. Согласно СНиП, в многоквартирном доме лучше укладывать кабельные или пленочные ИК полы.
Если во время осенне-зимних холодов в помещении все равно остается прохладно, стоит задуматься о том, как сохранить тепло с помощью радикальных методов. Сегодня хорошо зарекомендовала себя такая возможность, как установка теплого пола с жидким теплоносителем. Система водяного теплого пола в квартире постепенно вытесняет классические обогреватели и вентиляторы.
Инфракрасный теплый пол
Работа теплого пола этого типа основана на инфракрасном излучении, которое нагревает не только сам пол, но и предметы, расположенные над ним.
Систему отличает несколько очень важных преимуществ:
- использование излучения, которое по своей природе напоминает солнечное и воспринимается человеком более естественно;
- прогревается не воздух, а предметы в комнате, которые после этого сами начинают отдавать тепло;
- универсальность и простота монтажа — тонкую излучающую пленку можно монтировать на стенах, потолке, под напольными покрытиями без цементной стяжки и особого труда;
- надежность и безопасность;
- экономичность;
- универсальность;
- быстрый прогрев помещения;
- удобство в эксплуатации;
- возможность автоматизации управления;
- продолжительный срок службы.
Недостатки система инфракрасного обогрева тоже имеет:
- нагрев мебели, приводящий к перегреву пленки. Его можно избежать, не устанавливая пленку в местах, где будет располагаться мебель или использовать предметы обстановки на ножках;
- значительные затраты на электроэнергию при обогреве больших помещений;
- зависимость от электроснабжения — актуально, если теплый пол является основным или единственным источником тепла.
Полезные советы
Чтобы отопительная напольная система от газового котла работала в правильном режиме, соблюдайте некоторые правила. Специалисты рекомендуют следующее:
При монтаже газового котла обязательно установите дымоход и дополнительно систему экстренной продувки контуров. Это необходимо на случай поломки.
Установите баллоны, имеющие сжатый воздух
Они дают возможность бесперебойно работать при самых низких температурах воздуха.
Приобретайте котлы, коллекторы и остальные комплектующие только у проверенных производителей.
Максимальное давление для теплого водяного пола – 10 бар.
При покупке газового котла обратите внимание на набор функций, так как некоторые модели нельзя использовать для водяного теплого пола.
Старайтесь устанавливать котел в жилом помещении, а не в подвале и т. д., так как в случае неисправности в зимний период происходит перемерзание системы.
Не делайте верхнюю стяжку, пока не проверите работоспособность системы (опрессовку).
Вопросы по монтажу и функционированию теплого пола
Возможно ли установить насосно-смесительный узел теплого пола отдельно от коллекторного блока?
Если речь идет о VT.COMBI (COMBIMIX), то такое расположение смесительного узла допустимо.
Сосед посоветовал для экономии материала добавить в цементный раствор под стяжку теплого пола добавить мелкий гравий. Допустимо ли это?
Нет. Раствор замешивают только из песка, цемента и пластификатора.
Мастера из нанятой мной бригады утверждают, что трубы на 100 % должны находиться в защитной гофре. Не снизит ли это теплоотдачу?
Ваши сомнения справедливы. Гофрированный кожух должен быть только в местах, где трубы подключаются к коллектору и на пересечениях демпферного шва в стяжке.
Температура на подаче теплого пола не поднимается выше 38 градусов, хотя на котле – 60, перед входом в COMBIMIX – примерно 58, на термоголовке выставлено 40 – 50. Почему не поднимается температура труб?
В насосно-смесительном узле VT.COMBI (COMBIMIX) смешиваются два потока – подача из котла и «обратка» из теплого пола. Для настройки правильного соотношения используйте балансировочный клапан. Скорее всего подается слишком большое количество остывшего теплоносителя.
При соблюдении всех рекомендаций по монтажу и правильном выборе материалов водяной теплый пол будет отлично функционировать длительный срок и сделает помещение уютным и комфортным.
Электрический теплый пол
Теплый пол, обогреваемый электричеством — весьма популярная система отопления для загородного дома. Его главные компоненты — греющий кабель и терморегулятор, который управляет всей системой.
Есть два варианта монтажа греющего кабеля — либо закладывается в цементно-песчаную стяжку или непосредственно под напольное покрытие. Наиболее часто в данном случае в качестве напольного покрытия используется плитка, но возможны и другие материалы.
Важное преимущество электрического теплого пола заключается в простоте его исполнения. Спроектировать и собрать его может любой опытный домашний мастер
Температурный режим
Принцип работы водяного тёплого пола отличен от функционирования других греющих приборов. Главное различие в уровне нагрева теплоносителя. В радиаторы подаётся вода, нагретая до 80 градусов, для контуров водяного пола максимум — 42 градуса. При такой температуре, прогрев напольного покрытия будет достигать 26 градусов.
Есть два метода для регулировки температуры водяных тёплых полов:
- Осуществляя контроль в узле подачи коллектора, путём подмешивания отработанной воды. Достигается это оборудованием трёхходового клапана с термостатической головкой. При работе учитывается температура воды, а не воздуха, и обеспечивается неизменный объём потребляемой жидкости, при незначительном колебании её температуры.
- Ограничивая поступление нагретого теплоносителя в трубы. Для этого также требуется термоголовка, она размещается на трёхходовом клапане и используется, чтобы перекрыть обратный поток. При этом краны подачи и обратки соединяются с байпасом, через него и производится регулировка потока ограничительным клапаном. Так как тёплые полы инертны, то в трубы подаётся вода номинальной температурой, и меняется лишь её потребление.
Какой пол выбираем для частного дома?
Выбирая тёплый пол для частного дома надо учесть все за и против, а также характеристики помещения, и прочность его перекрытий. Для коттеджей, водяные полы в стяжку наиболее подходящий и экономичный вариант. Несмотря на трудоёмкий монтаж, их эксплуатация будет обходиться дешевле электрических.
Однако, если постройка деревянная, со старыми перекрытиями, то такая модель не подходит. Так как, конструкция тяжёлая, и перекрытия могут не выдержать дополнительной нагрузки.
Тогда, рекомендовано производить монтаж трубопровода не в стяжку, а «сухим» способом, либо остановить свой выбор на электрических видах. Процесс их установки проще, но эксплуатация приведёт к увеличению расходов на электроэнергию.
Инфракрасные полы в частном доме подходят только как дополнительное отопление, так как их мощности не хватит для обогрева всего строения.
Радиаторы и теплый пол
Правило №1
Если есть возможность заменить обычные радиаторы на теплый пол того же типа, используйте эту возможность по максимуму.
Только обратите внимание на словосочетание – ”есть возможность”. Если вы живете в стандартной квартире на каком-то этаже, то заменить привычные батареи на водяной пол, вам не позволят ни соседи, ни правила
Это запрещено СНиП.
Если вы живете в стандартной квартире на каком-то этаже, то заменить привычные батареи на водяной пол, вам не позволят ни соседи, ни правила. Это запрещено СНиП.
Придется делать либо инфракрасный, либо укладывать греющий кабель или маты.
Главных причин запрета всего две:
такой пол не разрешено врезать в центральную систему отопления
а еще его нельзя располагать над любыми жилыми помещениями, которые находятся ниже вас
Но если вы живете на первом этаже, и под вами никто не проживает и нет никаких электротехнических помещений, то тогда смело вперед. То же самое относится, если у вас частный дом.
Во всех этих случаях, водяные полы будет обыгрывать радиаторы по всем параметрам.
Во-первых, у такого подогрева гораздо лучше энергоэффективность
Это означает, что с его помощью можно обогреть большую площадь, затратив меньше энергии.
Во-вторых, теплый пол равномерно прогревает воздух во всем объеме помещения. А вот батареи обогревают воздух только поблизости от себя.
В третьих, когда не видно отопительных приборов, потому что их попросту нет, все комнаты выглядят гораздо эстетичнее и красивее
В четвертых, это облегченная уборка и отсутствие мешающих батарей, труб, отводов и т.п.
Ну а самое главное – это комфорт. Все радиаторы нагревают воздух сбоку и сверху от себя. При этом сам пол, в том числе под батареями, остается холодным.
С радиаторами вы будете перемещаться по холодному полу с температурой до 19 градусов, а ваша голова при этом будет расположена в зоне, где больше 25С. Назвать это комфортными условиями, ну никак нельзя.
Вы конечно же можете, что называется вжарить батареи на максимум, но все равно вы и ваши дети будете вынуждены ходить по комнатам в тапочках.
Подробнее
При этом, про комфортный сон в таком помещении можете позабыть. Более того, даже днем находится в нем будет не совсем уютно.
во-первых, слишком жарко
во-вторых, воздух окажется пересушен
А вот когда нагрев поднимается снизу, от самого пола, то и для прогрева всего помещения температура требуется гораздо меньше. Это и доказывает его эффективность перед остальными источниками тепла одинакового типа.
Таким образом, можно подвести главный итог всему вышесказанному:
водяной теплый пол – лучше стандартных батарей отопления
нагревательные маты или кабель – эффективнее масляных радиаторных батарей
инфракрасный пол – лучше инфракрасных обогревателей
Способы регулировки температуры греющих полов
Коллектор для теплого пола. Три способа настройки расходомеров.
Watch this video on YouTube
Чтобы добиться требуемых температурных значений, отвечающих стандартным нормативам, нужно настроить устройство.
Правильная регулировка нагревательных водяных полов, возможно при учёте типа помещения. Подходящий температурный уровень для жилых помещений — от 20 до 28 градусов. Для кухни, коридора или санузла подходит нагрев от 19 до 24 градусов.
Главная цель регулировки — обеспечение постоянной температурной разницы при входе и выходе. Чтобы определить разницу температур, учитывается толщина и материал стяжки, и укладочный шаг труб.
На способы регулировки конструкции влияет установленное оборудование, оно бывает механическим и автоматическим. Настраивается прибор, отвечающий за расход воды, это можно делать методом смешивания горячего и остывшего теплоносителя, или путём ограничения.
Автоматическая регулировка
Если регулировка тёплых полов производится автоматическим способом, то основные элементы настройки — термоголовка RTL или клапан унибокса. Уровень нагрева пола зависит от установленного показателя, чем он больше, тем будет горячей жидкость идущая по трубам, а следовательно и половое покрытие будет прогреваться сильней.
Как автоматически отрегулировать водяной тёплый пол — это можно сделать двумя способам:
- Используя термостатическое саморегулирующие устройство, в нём настройка производится клапанами или краном с головками.
- С помощью электронной системы, в неё входит электротермометр, контролёр, электроприводы.
На рынке электронные регуляторы представлены многими фирмами, наиболее популярными являются изделия «Упонор».
Ручное выравнивание температуры
Процесс настройки вручную — простой, но длительный по времени. Температура нагрева воды настраивается путём открытия или закрытия вентилей. Процедура становится значительно проще при наличии прибора, который дозирует подачу в каждую ветку.
К сведению! Греющие полы будут функционировать эффективно при ручной настройке — при интенсивной циркуляции воды в трубопроводе, этого можно достичь, используя отдельный теплонасос.
Прежде, чем начать регулировку температурного уровня в водяном полу, надо убедиться в наполненности системы и отсутствие воздушных пробок. Настройка — это подача теплоносителя в каждый змеевик, и установка уровня его расхода. Контроль производится с учётом разницы температуры потока, при входе и выходе. Данную процедуру необходимо проводить ежегодно.
Контроль за регулировочным процессом водяного пола облегчит использование термометра, лазерного или электрического. Его наличие существенно снизит время настройки.
Схемы укладки
Существует несколько видов схемы теплораспределения труб. Каждая из них применяется в разных случаях.
Оно чаще делается одинаковым. Но, если есть в помещении место, которое необходимо прогревать интенсивней – в этом месте делают шаг меньше, от этого трубы располагаются ближе друг к другу и теплее греют.
Змейка
Змейку проще всего устанавливать. Чаще применяют в небольших, уютных помещениях. Теплоотдача змейки ниже других вариантов. Классический шаг змейки – 150 мм (100 мм у стены и холодной зоны).
Ниже, данной схеме (слева) видно, что трубы нагреваются только с одной стороны (на половину), другая часть начинает остывать и к концу змейки вода совсем остывает. В этом и заключается главный минус такой системы. Но, она идеально подходит в помещениях, где одну часть комнаты нужно прогревать, а вторую часть желательно оставить прохладной или менее теплой.
Проблему неравномерного прогрева можно исправить, используя схему двойной змейки. Ниже (справа) показана ее схема.
Еще существует угловая змейка. Применяется, если стены, отходящие с обеих сторон от угла, выходят на улицу. Эти стены в холодный период времени остывают, поэтому рекомендуется вдоль этих стен устанавливать угловой вариант. Причем, нагревательная часть змейки будет проходить прямо у этих стен. Чем ближе к центру комнаты – тем меньше нагрев.
Посмотрите видео, в котором установщик теплых полов укладывает теплоноситель по схеме «змейка». В конце виде кратко рассказывается о подключении змейки к насосу и распределителю.
Водяной теплый пол своими руками. Часть 2. Монтаж труб
Watch this video on YouTube
Улитка
Данный вид пола – спираль, отсюда и название «Улитка». По сравнению со змейкой, он более эффективен по нагреву помещения. Тепло распределяется равномерно.
Укладка начинается с края комнаты, проходит вдоль стен и доходит до центра, затем разворот и продолжение от центра к краю. Шаг при такой укладке – от 1 см. Чаще всего применяют шаг в 2-3 см.
Если помещение большое, не стоит растягивать улитку, так как обогрев комнаты будет неэффективным. Лучше улитку разделить на 3 разных контура, как показано на рисунке ниже:
Более наглядный монтаж улитки показан в видео. Мастер пошагово укладывает трубы. Дает полезные советы, которые упрощают укладку пола. На 1 комнату используют несколько улиток для более качественного обогрева помещения.
Водяной Тёплый Пол, монтаж
Watch this video on YouTube
Комбинированная схема раскладки
При такой установке теплого пола используют змейку и улитку вместе. Например, дано помещение из 4 комнат. Самые большие из них – будут улиткой. Те, что поменьше – змейкой.
Можно в одной из комнат сделать 2 витка змейки, а далее продолжить улиткой. Т.е. происходит совмещение схем в 1 комнате.
Ниже представлена схема комбинированной укладки:
Такой метод рекомендуется использовать только опытным специалистам, а не просто для «разнообразия»
Важно рассчитать грамотно распределение тепла по помещению и комнатам, продумать, где должны быть холодные зоны (места, где будет стоять мебель). Если в комбинировании нет необходимости, то его не применяют
Предлагаем посмотреть полезное видео. Мастер на схеме показывает принцип укладки комбинированной системы пола (змейка + улитка). Для примера задействовано помещение из 4-х комнат отдельного назначения (кухня, спальня и т.д.).
3 Как сделать схему раскладки контура теплого пола
Watch this video on YouTube
Однотрубная разводка и подключение к ней
Когда в системе находится всего одна труба, по которой течет теплоноситель, она называется однотрубной или «ленинградкой». Раньше таким манером подключали все дома, но сейчас разработаны более эффективные рабочие схемы.
Однотрубная разводка
Для «ленинградки» характерна безотказная работа и высокая надежность. Главный ее недостаток – это падение температуры по ходу движения теплоносителя. Первые радиаторы намного горячее последних. Температуры для отдаленных от котла комнат может не хватать. Если к такой разводке подключить контур теплого пола, температура упадет еще сильнее, плюс возрастет гидравлическое сопротивления, что потребует установки дополнительного насоса.
Бухта трубы для теплого пола
Чтобы более-менее сбалансировать такую систему, вам потребуется соблюсти следующие требования.
- Чтобы температура на радиаторах не падала, врезку нужно сделать на обратном участке магистрали, после всех батарей.
- Использовать для этого нужно трубу DN
- Такое подключение допускается лишь к контуру, в котором не более 5-ти радиаторов.
- Чтобы поддерживать температуру пола на одном уровне нужно включить в систему трехходовой смесительный клапан.
- Этот клапан устроен таким образом, что постоянно подмешивает к остывшей воде горячую, сохраняя температуру на одном уровне.
- Вместе с ним в контур нужно включить насос для принудительно циркуляции. За счет него вода будет двигаться, даже когда клапан полностью перекрывается.

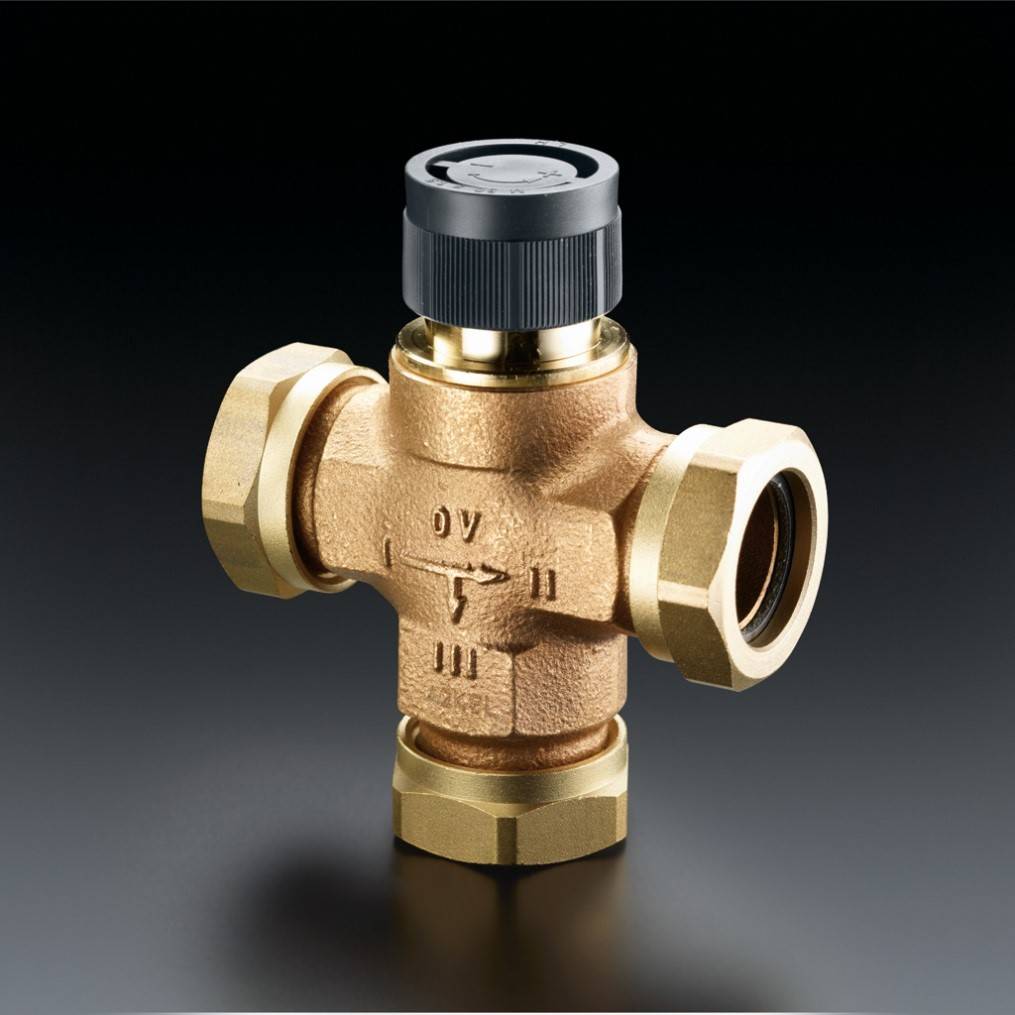

Трехходовой клапан для смешения теплоносителя
Как не колдуй, а результат всегда будет в чем-то отрицательным, если не делать изначально все как положено. Эта система тоже используется редко, так как стабильной ее работу назвать не получится. Работающий насос создает некоторое давление внутри контура, чтобы заставить теплоноситель течь в нужном направлении. При открытии клапана это давление передается и на радиаторы, создавая дополнительное гидравлическое сопротивление. Это вызывает разбалансировку радиаторов и меняет расход воды.
Когда отопление работает в таком режиме, нередко случаются аварии. Поэтому перед подключением задумайтесь, может дешевле будет протянуть трассу нормально от котла, через смесительный узел.
Резюме
Выбор типа теплого пола зависит от конкретных особенностей загородного дома, его площади и объема пространства. Важную роль при выборе системы играют и другие факторы:
- особенности местного климата;
- требования к комфорту;
- наличие централизованного отопления от поселковой сети;
- функциональность;
- индивидуальные предпочтения.
Электрический теплый пол удобен в эксплуатации, но его установка в коттедж выгодна только в поселках с дешевой электроэнергией и бесперебойным энергоснабжением.
Самым распространенным вариантом для домов с централизованным отоплением является водяной теплый пол. Но его же устанавливают и в коттеджах с автономным отоплением. Инфракрасный обогрев имеет много важных преимуществ, и является самым современным вариантом, хотя и не самым экономичным.
Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях: Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.
Обогрев лоджии
Третье правило
Теплый пол необходим на любой утепленной лоджии.
Кто-то ставит там конвекторы или подводит полноценные батареи.
Кто-то сносит перемычку и объединяет балкон с квартирой, увеличивая свою площадь. Но температура пола от этого мало меняется. Он как был холодным, так и им и останется.
Если вы надеетесь на соседей снизу, которые утеплят свою лоджию, и тем самым косвенно помогут вам с сохранением тепла. Смею вас огорчить.
У вас на балконе все равно будет холодно. При качественном ремонте лоджии, на потолок крепится утеплитель. Поэтому ваша плита получается изолированной и прогреваться за счет соседа не будет.
Поэтому не важно, теплый ли у ваших соседей балкон или холодный, на ваш пол это повлияет минимальным образом. У вас все равно будет холодно
И какой бы мощный конвектор не стоял, по аналогии с батареями в самой квартире, он опять же будет греть только верхние слои воздуха, совершенно не затрагивая полы.
Поэтому подводя итог вопросу, а нужен ли теплый пол в квартире, можно дать однозначный ответ – да, безусловно нужен.
Но этих теплых полов существует несколько видов, поэтому если хотите знать какой из них выбрать в определенных ситуациях, и сколько вы будете платить денег за такое отопление, подробно читайте об этом в статьях по ссылкам ниже.
https://youtube.com/watch?v=ev4GvSPwt60
Устройство водяного тёплого пола
Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.
На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.
Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.
Виды тёплых полов на деревянное основание и особенности укладки
Смотреть видео: какие теплый полы лучше выбрать
Электрические и водяные теплые полы.
Watch this video on YouTube
Водяной тёплый пол
Контур водяной системы представляет собой конструкцию из труб, по ним движется нагретый теплоноситель. Элементы нагрева фиксируются к основанию, затем присоединяются к центральному узлу отопления или к отдельно оборудованному котлу, оснащенному насосом.
Электрический тёплый пол
Электрический пол — токоведущая часть бывает кабельной, плёночной или в виде термоматов.
- Кабельный — продаётся в матках, имеет разные показатели нагрева и объём производимого тепла. По мощности бывает от 120 до 180 Вт/кв.м.
- Греющие маты — кабельная разновидность пола, в ней элементы нагрева (кабель) уже уложены на полотно с конкретным шагом.
- Инфракрасная плёнка — по её краю размещены контакты, а интервал мощности у разных моделей составляет от 150 до 220 Вт/кв.м.
Электрические системы легче в установке, особенно это относится к плёночному полу. Помимо этого, они имеют меньшие размеры и часто, можно обойтись без демонтажа старого полового покрытия.
У них меньше время нагрева и имеется специальный терморегулятор, с помощью которого возможно установить требуемую температуру в каждом помещении. Электрические виды обладают продолжительным сроком службы — до 50 лет.
Однако, при установке на деревянное основание электрических полов есть минусы:
- риск возгорания;
- высокие расходы на электричество.
Кроме того, перед обустройством нужно проверить проводку, на соответствие ей повышенной нагрузки.
Не зависимо от типа тёплого пола, допускается его укладка на деревянную поверхность. Главное, правильно произвести установку и соблюдать правила эксплуатации.
