Виды теплого пола: какой выбрать

Виды теплых полов

Основной принцип устройства теплого пола прост – в поверхность монтируется нагревательный элемент, которые повышает температуру покрытия.

Тепло по законам физике движется вверх, соответственно воздух от пола равномерно поднимается и обогревает сразу все помещение.

Различаются теплые полы по видам нагревательных элементов:

  • Кабельные модели
  • Водяной обогрев
  • Инфракрасный прогрев
  • Стержневые полы

Хотя каждый вид пола имеет свои особенности и ограничения, общие правила для эксплуатации всех полов едины:

  • Нагревательные элементы укладываются на ровную поверхность.
  • Под мебелью или тяжелыми конструкциями нагревательные элементы не размещаются.
  • Для сохранения тепла требуется укладка изоляционного слоя под элементами.
  • Все элементы монтируются под декоративное покрытие.

Все виды теплых полов можно использовать под любыми отделочными материалами, при этом каждый носитель имеет свои особенности.

Монтаж электрического теплого пола

Технология монтажа электрического теплого пола не зависит от его типа и примерно одинакова.

Монтаж любого теплого пола стоит начинать с выбора места, где будет установлен терморегулятор. В заранее подготовленный подрозетник с выведенной электропроводкой и вертикальной штробой 20х20 мм (в случае наружной электропроводки, устанавливается внешний кабель-канал) монтируют терморегулятор и датчик электрического теплого пола в гофрированной трубке 16 мм.

Следующий важный этап — это подготовка поверхности пола, ее необходимо выровнять и очистить от мусора. Перед установкой греющих матов необходимо прогрунтовать поверхность чернового пола для лучшей адгезии плиточного клея или нивелирующей стяжки (во избежание отслоения напольного покрытия от разности коэффициента теплового расширения материала из-за нагрева-остывания теплоизоляцию под греющие маты укладывать категорически запрещается).

После укладки греющего мата делается горизонтальная штроба, чтобы датчик в гофрированной трубке располагался четко между греющими жилами.

Монтаж греющего кабеля в стяжку происходит несколько иным способом:

На черновой стяжке закрепляется отражающая теплоизоляция, поверх которой крепится монтажная лента, либо армирующая сетка, куда и укладывается греющий кабель с определенным расстоянием. Штроба в этом случае требуется только вертикальная. Датчик в гофрированной трубке также фиксируется на равном расстоянии между витками греющего кабеля.

По итогам тестовой проверки электрического теплого пола, при условии, что все показатели совпали с данными, указанными в техническом паспорте, следует заливка стяжки или укладка пола. На нашем сайте Вы можете более подробно ознакомиться с монтажом нагревательных матов и греющего кабеля, монтажом кабельного инфракрасного теплого пола UNIMAT и инфракрасного пола CALEO.

Кладём тёплый пол под керамогранитную плитку

Прежде чем начинать делать тёплый пол, следует определиться, основным или дополнительным источником обогрева он будет. Это поможет правильно выбрать мощность устройства, стандартно она составляет 140 — 180 Вт.

Рассчитать количество матов — это необходимо делать, ведь если их резать, повредится кабель. Не рекомендовано их раскладывать под мебелью, хотя в случаи с матами это не критично.

Рассмотрим погашово монтаж тёплого пола под керамогранит, на примере электрических кабельных матов:

  1. Подготавливается основание — черновой пол тщательно очищается от мусора, производится заделывание трещин и неровностей. Затем наносится грунтовка.

Определяется место установки терморегулятора — он должен располагаться на стене, на расстоянии не менее 3- см от пола. В стене делается штроба для прокладки кабеля.

Укладываются маты — раскатываются по поверхности, с отступом 10 см от стены. Разрезается сетка в местах разворота кабеля. Мыты фиксируются к полу клеевым составом, точечно. Когда клей высохнет, вся поверхность конструкции заливается тонким слоем клея, это обережёт её от воздействия из вне.

  • Проверяется осуществляется следующим образом — первый раз включать пол следует после полного высыхания клея, чтобы удостовериться, что все участки конструкции работают.
  • Укладывается керамогранит — он кладётся прямо на маты на клей, в бетонной стяжке нет надобности.

Какой тёплый пол выбрать под керамогранит решать вам. Каждый имеет положительные стороны, и вполне может создать отличный микроклимат в комнате. Главное, правильно учесть особенности помещения, и произвести монтаж с соблюдением требуемых правил.

Видео пособия

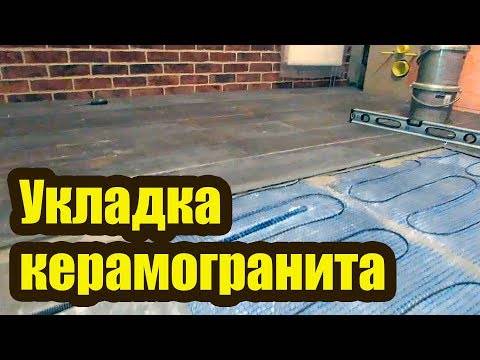

КАК УКЛАДЫВАТЬ КЕРАМОГРАНИТНУЮ ПЛИТКУ НА ТЕПЛЫЙ ПОЛ

Watch this video on YouTube

Укладываю керамогранит на тёплый пол

Watch this video on YouTube

ТЕПЛЫЙ ПОЛ В ВАННОЙ КОМНАТЕ. УКЛАДКА КЕРАМОГРАНИТА

Watch this video on YouTube

Плюсы и минусы керамогранита

Керамогранит помимо удобства и практичности, ещё отвечает последним тенденциям моды.

Плюсы данного материала:

  • большой срок годности — по сравнению с керамической плиткой или ламинатом;
  • высокая прочность — может выдерживать нагрузку в несколько сотен кг на 1 см2;
  • экологически чистое изделие — подтверждается это его составом: глина, полевой шпат, каолин, кварцевый песок;
  • не требует особого ухода — протирка мокрой тряпкой;
  • возможно использовать для облицовки как внутри помещения, так и с внешней стороны;
  • устойчив к влажности и изменениям температуры;
  • много текстур и цветовых оттенков — это позволяет подобрать изделие к любому интерьеру.

Кроме того, материал не сложен в укладке, хорошо прогревается и легко распространяет полученное тепло по помещению.

Главный минус — обладает низкой температурой. Но эта проблема решаема, если положить под плиты систему «тёплый пол». Керамогранит скользкий, особенно когда на него попала вода, поэтому он не рекомендован для кухни и ванной. Кроме того, материал не из дешёвых, но эта цена оправдана, и компенсируется в процессе эксплуатации.

Можно ли в теплице сделать теплый пол?

Зимой без подогрева теплиц не обойтись. Применяются различные отопительные системы, но самые эффективные и экономичные — тёплые полы. Они создают нужный микроклимат, и равномерно прогревают грунт.

Установка греющего пола в теплице имеет много плюсов:

  • позволяет выращивать растения в любой сезон;
  • обеспечивает быстрое прорастание семян;
  • приводит к ускоренному развитию и раннему плодоношению растений;
  • создаёт подходящие условия для выращивания самых теплолюбивых культур;
  • не сушит воздух и не сжигает кислород;
  • снижает риск образования ожогов на листьях;
  • уменьшает расход энергии.

Технология укладки электрического пола: армирование стяжки

Для дополнительной прочности и жесткости, а также с целью предотвращения образования трещин на теплоизоляцию необходимо укладывать металлическую сетку.

Армирование стяжки нужно при монтаже основного отопления посредством кабельной системы, а также при установке теплого пола на лоджии, где используется такая же конструкция пола, как и при основном обогреве.

Если нагревательные маты монтируются без залива стяжки, теплоизоляция не нужна, в противном случае может наблюдаться растрескивание клеевого слоя небольшой толщины.

Соблюдая технологию укладки электрического теплого пола с кабельными системами обогрева, следует обратить внимание на то, чтобы нагревательный кабель не соприкасался с гидроизолирующим материалом. Во время укладки электрического теплого пола своими руками, для того чтобы обеспечить равномерный шаг и плотное прилегание кабеля к стяжке, ее необходимо разложить отрезками по площади обогрева на расстоянии от 50 см до 1 м друг от друга

Монтажную ленту следует закрепить на полу с помощью гвоздей или жидкого клея

Во время укладки электрического теплого пола своими руками, для того чтобы обеспечить равномерный шаг и плотное прилегание кабеля к стяжке, ее необходимо разложить отрезками по площади обогрева на расстоянии от 50 см до 1 м друг от друга. Монтажную ленту следует закрепить на полу с помощью гвоздей или жидкого клея.

По правилам укладки теплого электрического пола нагревательный кабель разрешено закреплять на армирующей сетке, а нагревательные маты и вовсе не требуют крепления к полу, они могут быть зафиксированы с помощью алюминиевой самоклеящейся ленты.

Классическая модель

Классический водяной теплый пол производит подогрев полов в доме при помощи системы труб, в которых циркулирует теплоноситель – вода или этиленгликоль. Носители нагреваются в котле или от системы центрального отопления.

Классическая модель устанавливается в большинстве современных областях строительства: детские дома, отдельные квартиры, многоэтажные здания, коттеджи, торговые магазины, спортивные комплексы и даже стадионы.

Водяной теплый пол своими руками

Такая широкая распространенность классической системы объясняется ее универсальностью: она легко устанавливается как перед началом строительства дома, так и в уже возведенном доме. Кроме этого, она свободно подключается к полностью автономным отопительным системам и теплоцентралям любого класса.

Конструктивные особенности водного теплого пола (классическая модель):

  • Современные теплые полы свободно устанавливаются в любом частном здании или загородном доме;
  • В квартирах водяной теплый пол подключается только к оборудованным теплообменным узлам, устройство и расположение которых не должно нарушать гидравлическую целостность отопительной системы всего дома;

  • Конструктивные особенности классического теплого пола позволяют устанавливать его в доме с деревянной мебелью. Тепло, идущее снизу, не провоцирует рассыхание швов. Кроме этого, в квартире можно проводить ремонт или перестановку мебели без необходимости демонтажа теплого пола;
  • Гарантия безопасности. Трубы состоят из металлопластика либо сшитого полиэтилена. Эта категория синтетических материалов отличается высокими эксплуатационными качествами: они не подвержены коррозии, долго не портятся. Кроме этого, на внутренних стенках сшитого полиэтилена или металлопластика не скапливаются вредные отложения, которые часто приводят к уменьшению проходного сечения трубы.

Типы классических теплых полов:

  • На бетонной стяжке. Этот вид теплого пола считается самым распространенным. Устройство пола на бетонной стяжке: трубы заливаются бетоном, в результате чего пропадает необходимость использовать дополнительные распределители тепла;

  • Полистирольная система. В основе этой технологии лежит конструкция из полистирольных пластин с пазами, в которые сначала вкладываются специальные алюминиевые пластины, а затем и сами трубы. На современном этапе развития отопительных систем удалось добиться поразительно маленькой толщины полистирола: от 13 до 32 мм. Отметим, что уже сегодня ведутся разработки полистирольных конструкций обогрева высотой до 8 мм.

Водяной теплый пол на основе полистирольной системы рекомендуется устанавливать только в определенных условиях: в зданиях с очень низкими потолками, в доме со слабыми полами, в которых нормативная нагрузка перекрытия не рассчитана на дополнительную бетонную конструкцию; нет возможности организовать бетонную стяжку – замешать бетон самостоятельно или подвезти его; при перепланировке старой отопительной конструкции.

https://youtube.com/watch?v=JZDR7lJm0w4

Технология укладки водяного теплого пола в полистирольные плиты

Рассмотрим, какие есть у водяного теплого пола сильные стороны:

  • Технология имеет высокий уровень совместимости с современными напольными покрытиями – линолеумом, плиткой, ковролином, ламинатом и пр.;
  • Простая процедура монтажа и минимальные финансовые затраты;

  • Высокий уровень автономности – пол можно подключать к уже функционирующей системе обогрева (котел или центральная система отопления);
  • Классическая модель водяного теплого пола позволяет полностью отказаться от электрического отопления. У этого достоинства выплывает еще одна сильная сторона, а именно – экономия. В среднем экономия составляет около 30%, в загородном доме показатель расхода ресурсов на отопление снижается еще больше – до 40–45%;
  • Полная автономность. Пол не перестает функционировать даже без электричества, поскольку вода нагревается в котле, который может работать на дровах, угле или газе (электро-водяные типы сильно зависят от электричества).

Водяной теплый пол имеет ряд недостатков:

Устройство водяных теплых полов

  • Классическую модель нельзя устанавливать в многоэтажных зданиях из-за возможного риска затопления соседей;
  • Также классическая модель не имеет регуляторов мощности отопления. Поэтому людям часто приходиться регулировать подогрев в доме наугад, подкидывая меньше или больше топлива;
  • Риск затопления появляется тогда, когда вам не удастся своевременно обнаружить повреждение трубопровода.

Пошаговая инструкция установки

Чтобы терморегулятор работал и точно определял температуру, не достаточно правильно его выбрать, важно также грамотно установить устройство. Монтаж обычно не вызывает проблем, однако мы решили  наглядно рассказать об этом

Несмотря на то, какой регулятор вы решили поставить, начинать следует с выбора места для него. Оно должно быть удобное для пользования. Нужно рассчитать так, чтобы приспособление располагалось недалеко от розеток и двери, высота от пола 1,5 метра. Нельзя монтировать его около окна.

Обычно в комплект к терморегулятору входит инструкция, с которой надо ознакомиться.

Последовательность действий:

  • перед началом работы обесточивается место установки;
  • провода от тёплого пола должны быть уже подведены к подрозетнику;
  • после устанавливается датчик — он помещается в гофру, один конец выводится в подрозетник, а второй располагается между нагревателями (кабелем или пластинами инфракрасного плёночного пола);
  • снимается изоляция с проводов пола — на 6 см;
  • соединяются экраны кабеля с жёлто-зелёным проводом, затем всё помещается в подрозетник;
  • снимается верхняя панель терморегулятора — нужно прямую отвёртку вставить в паз снизу, надавив отщёлкнится крышка;

подсоединяются провода пола к нужным клеммам регулятора согласно схеме;

  • провода аккуратно загибаются, прибор вставляется в подрозетник;
  • устанавливается рамка и крепится верхняя панель.

Терморегулятор тёплого пола подключён, остаётся проверять его работу.

Какую систему отопления выбрать и почему

Подбирая тёплый пол для парника, нужно учитывать не только свои финансовые возможности, но и особенности тепличного помещения, и место его расположения. Кроме того, важный показатель — стоимость теплоносителя.

При наличии рядом источника с горячим теплоснабжением, выбор напрашивается в сторону водяного пола. Даже если есть только холодная вода, этот вариант предпочтителен, ведь достаточно установить недорогой водонагреватель.

При отсутствии водоснабжения, и при наличии вблизи электросети, выбирать следует электрические полы. Кабельные модели рекомендованы для обогрева больших теплиц. Чтобы эффективно обогревать грунт, мощность кабельных систем должна быть не меньше 75 ватт на м2. Если парник маленький, то можно укладывать плёнку, так как ей под силу обогреть небольшое помещение, и монтаж её не сложный.

Чаще электрический обогрев применяют там, где установлен многотарифный счётчик, тогда затраты на отапливание парника ночью будут меньше.

Обогрев грунта в теплице какое лучше отопление? / Смотрим все варианты

Watch this video on YouTube

Какую трубу лучше применять для теплого пола?

Какую трубу выбрать для нагревательного водяного пола — отталкиваться нужно от характеристик материала и помещения, а также своих финансовых возможностях. Если позволяют средства и конструкция перекрытий, то идеальный вариант — медная.

Тестируем трубы теплого пола

Watch this video on YouTube

Однако, чаще при сооружении водяных тёплых полов используются металлопластиковые или PEX-трубы. Если сравнивать оба вида, они обладают практически одинаковыми характеристиками:

  • соединение элементов производится без использования инструмента и не требуется большого опыта в данной работе;
  • процесс монтажа не продолжительный;
  • трубы хорошо гнутся.

Стоит заметить, что изделие из металлопластика имеет большую теплопроводность и быстро греется, но и стоимость его на порядок выше, чем из сшитого полиэтилена.

При анализе надёжности обоих видов, сшитый полиэтилен занимает первое место, так как стыки фиксируются специальными герметичными гильзами. У металлопластиковых контуров участки соединения труб и фитингов открыты, что может привести к течи при эксплуатации пола.

Лидирует сшитый полиэтилен и по такому показателю, как прочность. Например, периодическая разморозка и заморозка пола с трубами PEX, никак не отразится на контуре, а вот металлопластиковый трубопровод может разорвать.

Какую систему и какого производителя выбрать?

При выборе отопительной половой конструкции для своего жилья, необходимо учитывать её характеристики и условия эксплуатирования. Во-первых, — это площадь комната, где планируется установка пола, и место её расположения. Допустим в частном доме, подойдёт любой вид тёплого пола. А вот для квартир не рекомендован водяной, да и получить разрешение на его установку в многоквартирниках довольно сложно.

Кроме того, высота потолков в помещении играет также важную роль, ведь при наличии бетонной стяжки она уменьшается. Поэтому, если в комнате низкие потолки, то лучше использовать инфракрасную систему. Помимо этого, учитываются и характеристики перекрытий.

Ведь конструкция со стяжкой тяжёлая, и не каждое перекрытие, особенно деревянное, способно её выдержать. В этом случаи, лучше отдать предпочтение такой разновидности тёплых полов, как плёночные.

Вторым по значимости условием выбора обогревательного устройство считается его предназначение. Если пол требуется как дополнительный источник обогрева, то подойдёт плёночный недорогой. Достаточная мощность для дополнительных устройств  80,0–100,0 Вт/м². Но, если вы планируете его как основную отопительную систему, то нужно остановить свой выбор на более мощной разновидности тёплого пола (120,0 –140,0 Вт/м²): кабельной или водяной.

При покупке электрических полов, следует проверить электросети квартиры, и их способность выдержать дополнительную нагрузку.

Проверенные производители тёплых полов

К топовым производителям тёплых полов, на которые следует обращать внимание при покупке относятся:

  • ENERGY CABLE (Британия) — специализируется на греющем кабеле. Отличное качество по приемлемой цене.
  • ТЕПЛОЛЮКС ELITE (Россия) — выпускает двужильное кабельное высококачественное изделие.

  • DEVI PIPEHEAT (Польша) — компания специализируется на саморегулирующихся тёплых полах — разновидность электрических. По отзывам покупателей, продукция имеет высокую надёжность.
  • WARMSTAD (Россия) — производит стержневые полы по приемлемой стоимости. Они отличаются безопасностью и экологичностью.
  • ELECTROLUX (Израиль) — выпускает инфракрасные полы стержневого типа. Продукция имеет повышенный спрос, так как качество и мощность изделия соответствуют цене.
  • REHAU (Германия) — выпускает электрические и водяные тёплые полы из труб сшитого полиэтилена, гарантия на продукцию до 10 лет.
  • SANEXT (Италия) — производит водяные контуры из сшитого полиэтилена, а так же коллекторные узлы для полов.

Вне зависимости, какие полы выберете: электрические или водяные, есть главный момент, на который нужно обращать внимание — качество устройства, наличие сертификатов, срок службы и конечно же торговая марка продукции. Если вы будите соблюдать эти правила при покупке, то у вас не возникнет проблем ни при монтаже, ни при эксплуатации отопительной системы

Если вы будите соблюдать эти правила при покупке, то у вас не возникнет проблем ни при монтаже, ни при эксплуатации отопительной системы

Если вы будите соблюдать эти правила при покупке, то у вас не возникнет проблем ни при монтаже, ни при эксплуатации отопительной системы.

Инфракрасные тёплые полы

Рассматривая, какие бывают теплые полы, мы упомянули стержневые и пленочные модели. Оба эти варианта объединяет то, что они работают по принципу инфракрасного нагревателя. При прохождении электрического тока греющий элемент излучает электромагнитные волны (как правило, в диапазоне от 5 до 25 мкм), которые повышают температуру всех предметов, оказавшихся у них на пути. Этим инфракрасный пол похож на солнечные лучи. Токопроводящий элемент отдает свое тепло лежащему сверху напольному покрытию, а от него прогревается воздух в помещении.

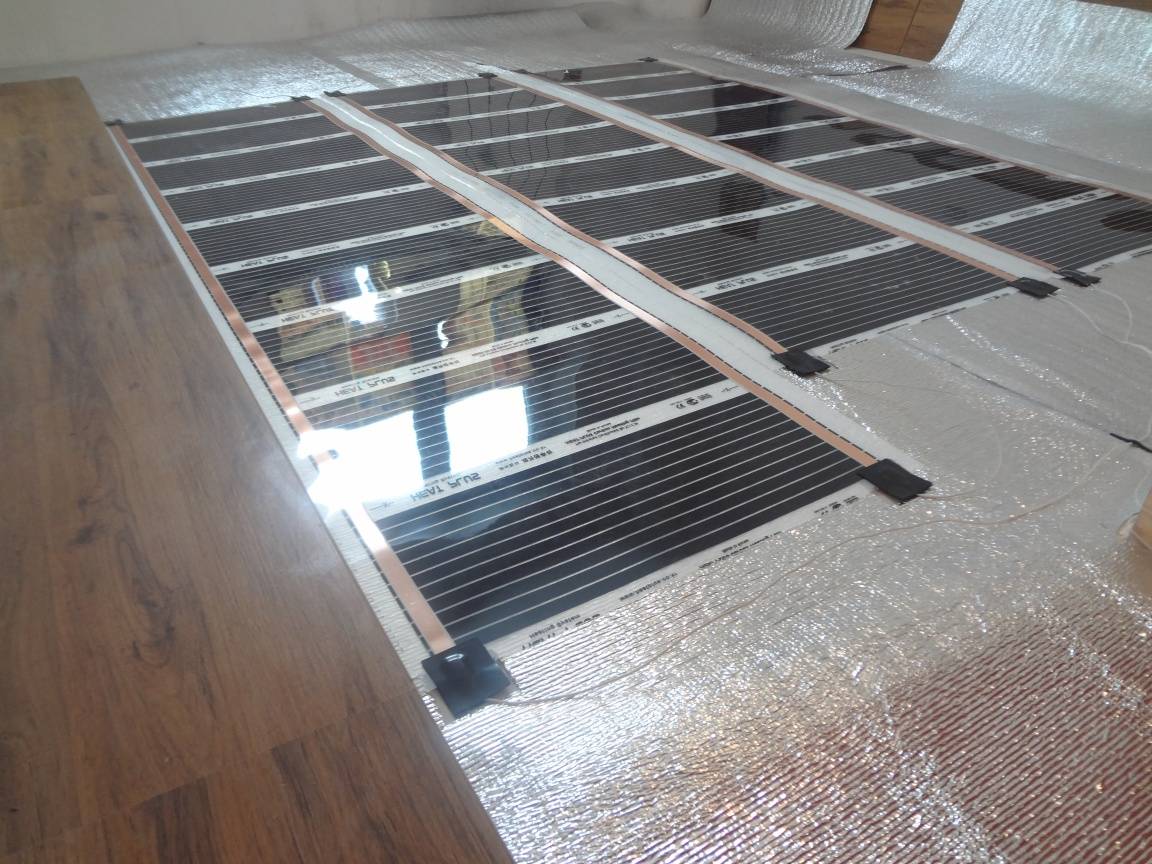

Инфракрасный пленочный пол

Такой вид пола очень энергоэффективный, так как способен преобразовывать почти 95 процентов излучаемой им энергии в тепло.

Он гораздо экономичнее кабельных моделей и нагревает любую поверхность в течение нескольких минут. В случае механического повреждения из строя выходит лишь поврежденный сегмент, в то время как остальная система продолжает исправно функционировать и большой потери тепла не происходит.

Варианты теплых полов, использующих для обогрева инфракрасное излучение, весьма разнообразны: производители предлагают различные пленочные резисторы с использованием карбоновых волокон или графитового напыления, различных металлических сплавов, а также стержневые модели. Все они являются экологически чистыми и практически не создают электромагнитных полей.

Электрические виды теплых полов требуют тщательного подбора финишного напольного покрытия. Для кабельного пола и термоматов лучше всего подойдет керамическая плитка, керамогранит или ламинат. Инфракрасную пленку и карбоновые стержни можно использовать под ковролин, линолеум, ламинат и дерево, т. е. под те материалы, которые хорошо накапливают тепло и постепенно отдают его в окружающее пространство.

Монтаж инфракрасной плёнки

Подготовительные работы при сооружении тёплых полов в теплице одинаковы для всех моделей, и инфракрасная плёнка не исключение.

Новая идея рассадника: тёплый пол

Watch this video on YouTube

Последовательность работ такова:

  • Начитать следует с удаления грунта — 50 см. Дно засыпается песком и утрамбовывается.
  • Затем укладывается полиэтилен. Он кладётся внахлёст или соединяется скотчем.
  • Монтируется утеплитель, он не должен иметь отражающую поверхность.
  • Стелится нагревательный элемент, который предварительно нарезан на полосы нужного размера. Расстояние между полосами 10 см. Фиксируется плёнка на монтажные пластины или скотч.

Соединяются полотна в единую цепь, устройство подключается к терморегулятору. Все соединительные муфты изолируются.

Нагревательный элемент накрывается полиэтиленом.

  • Плёнка засыпается слоем мокрого песка, и сверху укладывается металлическая сетка.
  • Возвращается снятый почвенный слой на место, в его середине устанавливаются температурные сенсоры.

После этого, следует провести испытание тёплого инфракрасного электрического пола в теплице.

Как выбрать керамогранитную плитку

При покупке керамогранита для тёплого пола требуется серьёзно подходить к выбору модели

Нужно учесть особенности нагревательной конструкции и характеристики покрытия.  Мастера советуют обращать внимание на следующие моменты:

  • плитка имеющая глазурованную поверхность не отдаёт тепло;
  • если способ укладки плитки подразумевает пустые швы, то при нагревании изделие расширяется, поэтому требуется выбирать тщательно, особенно для электрического типа.

Стоит сказать, что некоторые модели плиток имеют особенности при укладке. Касается это клеящих составов, которые влияют на монтаж ряда отопительных систем.

Лучше выбор керамогранита доверить специалисту, тогда не возникнет неожиданных сюрпризов в работе устройства.

Кабельный теплый пол

Удобство и надежность конструкции делают кабельный вид теплого пола классикой систем электрического обогрева.

Устройство такого пола следующее: кабель, нарезанный на секции, прокладывается под покрытием, прямо в массиве пола (в бетонной стяжке), а в холодных угловых комнатах – по стенам (под штукатурку). Там же размещается датчик, который контролирует температуру. Монтажные концы нагревательного кабеля и датчика соединяются с терморегулятором.

Монтаж кабельного теплого пола

Благодаря описанной конструкции система работает только тогда, когда в этом есть необходимость, т. е. при снижении температуры ниже заданного уровня. Используются как простейшие терморегуляторы, так и более сложные приборы, способные отслеживать не только степень нагрева пола, но и температуру воздуха на улице.

Существуют различные кабельные теплые полы, разновидности могут быть следующие:

  • отопление прямого действия (кабели располагают в бетонной стяжке близко к поверхности);
  •  система для тонкого пола (специальный тонкий мат, у которого минимальная строительная высота);
  • кабельные полы под деревянное покрытие (с терморегулятором и двумя датчиками, которые обеспечивают уровень температуры, допустимый для изделий из дерева);
  • конструкция, которая аккумулирует тепло (предназначена для помещений, где можно использовать электрическую энергию в низкие тарифные периоды).

Кабельные виды систем теплого пола обустраивают автономно для каждого помещения. Дело в том, что терморегулятор контролирует температуру только в той комнате, где он установлен. А подключение к общему термостату нескольких комнат, имеющих различный уровень теплопотерь, приведет к тому, что в них будет либо недостаточно тепло, либо слишком жарко.
