Почему возникает завоздушивание системы отопления – причины и варианты решения проблемы

Метод удаления воздуха без сливания воды (видео)

На приведенном ролике схематически показано и рассказано, как можно устранить воздух из системы, если он появился там из-за неправильного монтажа.

По предлагаемому варианту развития событий самый удаленный от котла радиатор не греет. Между ним и предыдущей батареей скопился воздух. Чтобы устранить его, нужно подготовить немного фумленты и саморез с пресс шайбой.

Устранение воздуха осуществляется пошагово:

  1. Подготовить саморез. Завернуть конец фумленты и подмотать ее под шляпку самореза;
  2. Вкрутить в предполагаемом месте скопления воздуха на трубе саморез с помощью шуруповерта;
  3. Затянуть саморез вплотную к стенке трубы. Затем немного раскрутить, чтобы вышел воздух. Как только из отверстия пойдет вода, нужно тут же закрутить саморез до упора.

После таких действий радиатор начнет греться.

Даже новая система отопления, установленная по всем правилам, со временем может перестать полноценно работать из-за скопившегося воздуха. Периодически нужно предупреждать эту проблему и стравливать воздух, в особенности это актуально перед подачей теплоносителя в осенний период. Метод устранения воздушной пробки выбирается в зависимости от причины, повлекшей ее образование.

Как спустить воздух из радиатора отопления: 8 практических советов по борьбе с завоздушиванием системы

Эта статья о том, как удалить воздух в системе отопления и как не допустить ее повторного завоздушивания. В ней я расскажу о решениях для разных отопительных схем и разного уровня квалификации читателя, о причинах появления воздушных пробок и профилактике их образования.

Стравливание воздуха при запуске отопления.

Верхний розлив, уровень доступа — администратор

  1. Как выгнать воздушную пробку из системы отопления дома с верхним розливом?

Особенность этой системы — вынесенный на чердак дома розлив подачи при находящейся в подвале обратке. Каждый стояк отключается в двух точках — вверху и внизу; все стояки равноценны и на одном этаже имеют одинаковую температуру.

Схема отопления с верхним розливом.

При запуске контура воздух вытесняется из батареи отопления и далее из стояка в подающий розлив, а затем — в расположенный в его верхней точке закрытый расширительный бак. Открыв домовые задвижки, вы должны подняться на чердак и на некоторое время приоткрыть кран в верхней точке бачка. После того, как воздух будет вытеснен теплоносителем, циркуляция во всех стояках восстановится.

Справа вверху — закрытый расширительный бак с вентилем для сброса воздуха.

Если вы далеки от тайн вентилей и задвижек, просто подайте заявку в обслуживающую компанию. В доме верхнего розлива самостоятельно спустить воздух из батареи вы не сможете, а вот залить с чердака жильцов верхнего этажа — запросто.

Частный дом, уровень доступа — администратор

  1. Что делать в частном доме, если контур отопления или его часть на запускается?

Плохая новость — в том, что универсальных рецептов нет: контур отопления частного дома всегда проектируется индивидуально.

Хорошая — в том, что проектировщики руководствуются одинаковыми принципами:

При принудительной циркуляции автоматические воздухоотводчики в системе отопления монтируются вблизи циркуляционного насоса (обычно перед ним по ходу движения теплоносителя). Воздушник может стоять и в корпусе котла. Если в контуре воздух — возможно, клапан для воздуха просто забит мусором или окалиной;

Группа безопасности котла. В центре — автоматический воздушник.

На отдельные отопительные приборы клапан сброса воздуха ставится лишь в том случае, если они расположены выше розлива. Если розлив проходит под потолком или на чердаке — ищите воздушный клапан для отопления в его верхней части;

Радиатор находится ниже розлива. Воздух будет вытеснен вверх.

Каждая скоба (изгиб розлива в вертикальной плоскости) тоже всегда снабжается воздушником. Если их по какой-то причине нет, розлив можно попытаться перегнать на сброс одним из описанных выше способов.

Причиной отсутствия циркуляции часто становится не воздух, а полностью или частично закрытый дроссель на одном из отопительных приборов или участков контура.

На фото — дроссель на подводке радиатора. Если он прикрыт, батарея будет холодной.

Безопасность

  1. Чего нельзя делать, стравливая воздух?

Человеческая фантазия поистине безгранична, поэтому я приведу лишь повторяющиеся случаи из своей практики.

Разумеется, из репертуара жильцов квартир: у сантехников свои причуды.

  • Нельзя полностью выкручивать стержень из воздушника. Под напором горячей воды его невозможно завернуть обратно;
  • Не стоит пытаться вывернуть сам корпус крана. Даже на половину оборота. Если резьба сорвана, затопление квартиры станет неизбежным;

Выкручивать воздушник безопасно лишь при сброшенном стояке.

Еще худшей идеей будет частично вывернуть для стравливания воздуха любую из радиаторных пробок. Прецеденты были. В последнем известном мне случае были затоплены кипятком 6 этажей.

Очень, очень неразумно.

Профилактика

  1. Можно ли своими руками доработать систему отопления так, чтобы не сталкиваться с проблемой завоздушивания?

Если вы живете на верхнем этаже или в частном доме — можно.

Рецепт предельно прост:

В автономном контуре подключите отопительные приборы по схеме «снизу вниз». Даже если внутри радиатора скопится воздух, он никак не повлияет на циркуляцию воды через нижний коллектор. При этом батарея будет горячей по всему объему благодаря собственной теплопроводности;

При такой схеме подключение даже завоздушенная батарея будет горячей.

В верхней точке стояка или всего контура смонтируйте автоматические воздушники. Они крайне редко требуют обслуживания и стравливают воздушные пробки без вашего участия.

Автоматический воздухоотводчик вполне может заменить кран Маевского на любой батарее.

Заключение

Как видите, все проблемы завоздушивания отопления вполне решаемы. Узнать больше о возможных решениях вы сможете из видео в этой статье. Жду ваших дополнений и комментариев. Успехов, камрады!

Система отопления без воздушных пробок

Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:

  • правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
  • использовать автоматические и ручные воздухоотводчики.

Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой

При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках. В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу

Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчика

Чтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.

Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.

Как найти воздушную пробку?

В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.

Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.

Как определить воздушную пробку в батарее

Определить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке .

Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.

Избавляемся от воздушной пробки

При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.

Обратите внимание! Если батарея продолжает плохо греть после развоздушивания, проблема может крыться в засоре. В этом случае прибор отопления демонтируют и промывают

После установки радиатора на место заново, проверьте систему на наличие воздушных пробок.

Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом :

  1. Открывают ближайший к воздушному пузырю воздушный кран или клапан.
  2. Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.

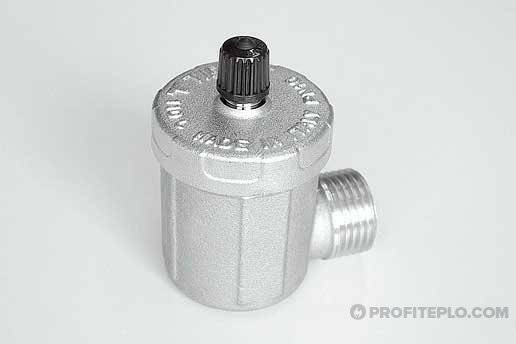

Автоматический воздухоотводный клапан с угловым подключением

Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.

Важно! Если пробка систематически формируется на одном и том же участке трубопровода, врежьте в этом месте тройник и установите автоматический клапан

Маленькие мелочи и нюансы

Если же при монтаже отопительной системы мастера поленились и не провели установку специального клапана на отопительном радиаторе, тогда вам самому придется провести не сложную процедуру спуска воздуха из батареи, но немножко иным путем.

Для этого вам необходимо иметь при себе газовый или же разводной ключ, которым вы начинаете очень медленно откручивать заглушку. Если откручиваемая заглушка на чугунной батарее никак не откручивается, нанесите смазку для резьбы непосредственно на саму резьбу и через определенное время снова повторите попытку.

В частных домах с автономной системой отопления иногда необходимо произвести спуск воды с помощью расширительного бачка, который всегда находится в самой верхней точке отопительной системы.

После того, как вода спущена, подождите некоторое время и потом открутите кран на расширительном бачке. Практически всегда пробка выходит самостоятельно при повышении температуры радиатора. Если же данные действия не привели к желаемому результату, доведите воду в отопительной системе до кипения и тогда воздушная пробка обязательно выйдет.

Также имейте в виду, что воздушная пробка может сформироваться в местах, где перегибается трубопровод, по этой причине при монтаже отопительной системы необходимо соблюдать оптимальную дистанцию направления уклонов при разводке трубопровода.

Если же фактический уклон трубы отличается от проектируемого или трубопровод делает петлю, тогда необходимо установить дополнительные воздухоспускные вентили.

Современные производители отопительных радиаторов иногда не очень совестные в сфере своего производства, и как результат, мы получаем некачественный радиатор, который может принести дополнительную головную боль. А все потому, что, сколько не стравливай воздух с батареи, которая изготовлена не по стандартам, воздух в ней будет бесконечным. Потому что сам материал радиатора способствует образованию газов. У данной проблемы всего лишь одно решение – купить новую качественную батарею.

Если вам ближе формат видео инструкции – смотрите ролик ниже. Там все пошагово показано.

Надеемся, что материал был вам полезен. Нажмите, пожалуйста, на кнопки социальных сетей, которые располагаются ниже.

Теплого вам дома и не завоздушенных батарей!

Зачастую в первые дни после начала функционирования отопительной системы обнаруживается, что некоторые батареи работают не в полную силу. Причиной этого может быть завоздушенность элементов. Решение данной проблемы в многоквартирных домах – задача работников ЖЭКов. Но далеко не всегда они ее выполняют добросовестно. А в частных домовладениях устранение неполадок полностью ложится на плечи хозяев. Рассмотрим, как спустить воздух из батареи самостоятельно.

Прежде чем выяснить, как спустить воздух из системы отопления, разберемся, почему он там скапливается. Основные причины:

  • проведение ремонтных работ – во время разбора/сбора элементов в них неизбежно попадает воздух;
  • неправильный запуск системы отопления в многоквартирном доме – по нормативам трубы должны заполняться водой медленно с одновременным стравливанием лишнего воздуха;
  • неплотное прилегание частей системы или плохая герметизация стыков – теплоноситель незаметно вытекает и испаряется, а извне втягивается воздух;
  • пониженное давление в трубопроводе, приводящее к образованию пустот и их заполнению воздухом;
  • повышенное количество кислорода в теплоносителе – в воде всегда присутствуют пузырьки газа, но если их слишком много, то могут образовываться воздушные пробки;
  • неправильное подключение системы теплого пола – расположение веток на разной высоте;
  • некорректная работа или отсутствие воздухоотводчика на батарее.

Кроме того, к скоплению воздуха может привести низкое качество радиатора. отличаются доступной ценой и высокой теплопроводностью. Но металл активно вступает в реакцию с водой, в результате которой выделяется газ водород. Проблему быстрой коррозии частично решает пленка, которой покрывается изнутри алюминий, но она со временем исчезает. Более надежный, долговечный и дорогостоящий вариант – биметаллические батареи, в которых алюминий совмещен со сталью, не поддающейся воздействию воды.

Как правило, с проблемой, как развоздушить батареи, сталкиваются жители последних этажей в многоквартирных домах. При нагревании кислород, растворенный в воде, поднимается вверх, формируя пробки. В частных домах с открытой системой отопления пузырьки воздуха свободно выходят через расширительный бак в верхней точке системы, поэтому воздух обычно не скапливается, за исключением некоторых случаев.

Причины концентрации воздуха в системе отопления

Одно условие для скопления пробок понятно – долгий перерыв в работе отопительной системы. Другие причины в следующем:

Расчет домашней разводки сделан неправильно. Не учтены уклоны, перегибы. Благодаря этому, даже профессионально спроектированная система будет содержать некоторое количество воздуха после включения в работу. Воздушная пробка образуется непременно и в некоторых случаях требуется переделка всей системы.
Неравномерное заполнение системы носителем. Происходит это в связи с нестабильным давлением в трубопроводе, повреждениями на участках вне входа в дом или при работе с перерывами. Заполнение пустот атмосферными массами происходит и во время отопительного сезона, если значение давления носителя низкое. Для стравливания используют кран Маевского и воздушники.
Негерметичность трубопровода. В результате эксплуатации системы отопления и соответственно ремонта, замена участков на отдельные патрубки может вестись халатно. Отсутствие или недостаточность уплотнения приведет к разгерметизации и благодаря силе давления, свищ втянет воздух в водяной контур, накапливая его на участках трубопровода. Прежде чем убрать воздушную пробку, трубопровод проверяют обмыливанием приготовленной эмульсии.
Воздушные пробки появляются в результате нагрева воды. Из школьного курса физики понятно, что нагреваясь, воздух в системе отопления частного дома или многоквартирной постройки расширяется и образует пузырьки. Лопаясь, они выпускают воздух, который незамедлительно скапливается.
Отсутствие воздухозаборных устройств или их ненадлежащая работа

Клапан сброса воздуха из системы отопления – первое, на что следует обратить внимание, проектируя собственное отопление дома. Замкнутая система с отопительным агрегатом автономного типа в собственном доме должна иметь подобное устройство на котле или печи.

Схема самостоятельного удаление воздушной пробки

На образование пробок влияет подключение к системе отопления других водяных контуров – бойлеров, теплых полов. Уровень нахождения дополнительных устройств разительно отличается от положения нагревательных приборов, отчего появление атмосферы неизбежно. Для эксплуатации данных видов отопления проводят обводной контур с обратным клапаном, давление в системах приборов останется стабильным и образования пробки не произойдет.

Как опорожнить и как наполнить систему

Чтобы система работала правильно, важно то, каким образом восполняется недостаток воды в ней. Если необходимо произвести ремонт, то лучше не спускать воду из всей системы, а слить ее только из отдельного стояка или контура, в котором произошло повреждение

Сделать это можно с помощью вентилей, которые устанавливаются в самых нижних точках системы и рядом с распределителями и радиаторами. Такие вентили дают возможность выключить отдельный радиатор. Спуская воду из части системы, лучше собрать ее в емкость, чтобы после выполнения ремонтных работ вновь наполнить ею систему, вливая воду через радиатор, расположенный выше всего. Помните, что очередная порция свежей воды из водопровода или скважины — это дополнительная порция кислорода, введенная в систему. А это означает коррозию.

На трубопроводе подпитки должен быть установлен манометр, возвратный и отсекающий вентили, а также счетчик воды. Благодаря показаниям счетчика воды можно контролировать количество поступающей подпиточной воды, которое для закрытых систем не должно превышать 5% от полного объема воды в системе. Это означает, что если в системе находится 100 л воды, то в течение года в нее дополнительно может поступить еще не более 5-ти. Восполнение должно быть нечастым, и каждый раз нужно установить причину недостатка воды в системе.

Какой воздухоотделитель выбрать?

Ручные воздухоотделители. Характеризуются небольшими размерами. Обычно устанавливаются в торцах радиаторов. Просты в обслуживании, регулируются отверткой или ключом. Обладают низкой производительностью, поэтому служат для местного периодического удаления воздуха из отдельных радиаторов. Автоматические воздухоотделители работают без вмешательства человека. В зависимости от типа мо-гут быть установлены вертикально или горизонтально. Обладают более высокой производительностью, чем ручные воздухоотделители. Их недостатком является чувствительность к загрязнениям.

Чтобы правильно стравить воздух из радиатора, нужно выполнить следующие действия:

  • проверить показания манометра -в индивидуальных домах давление в оборудовании составляет обычно 2-3 бара (0,2-0,3 МПа);
  • добавить в систему необходимое количество воды;
  • открыть ручной воздухоотделитель на радиаторе.

Определение места образования пробки и ее удаление

Как можно понять, что в радиаторе есть воздух? Обычно на наличие воздуха указывают посторонние звуки, такие как бульканье, протекание воды. Для обеспечения полноценной циркуляции теплоносителя нужно обязательно удалить этот воздух. При полном завоздушивании системы нужно определить сначала места образования пробок, постукивая молотком по отопительным приборам. Там где есть воздушная пробка, звук будет более звонким и сильным. Воздух собирается, как правило, в радиаторах, установленных на верхних этажах.

Поняв, что воздух в отопительном приборе присутствует, следует взять отвертку или ключ и подготовить емкость для воды. Открыв термостат до максимального уровня, нужно открыть клапан крана Маевского и подставить емкость. Появление легкого шипения будет означать, что воздух выходит. Клапан держат открытым до тех пор, пока не потечет вода и только после этого закрывают.

Ликвидация воздушной пробки в отопительной батарее при помощи установленного на ней крана Маевского: клапан открывают специальным ключом или вручную и держат открытым до появления воды

Бывает, что после проведения данной процедуры батарея греет недолго или недостаточно хорошо. Тогда ее нужно продуть и промыть, поскольку скопление в ней мусора и ржавчины также может стать причиной появления воздуха.

Если после спуска воздуха батарея по-прежнему плохо нагревается, попробуйте слить примерно 200гр теплоносителя, чтобы убедиться в полном удалении воздушной пробки. Если не помогло, но надо продуть и промыть радиатор от возможно скопившейся грязи

Если и после этого нет улучшений, нужно проверить уровень заполнения отопительной системы. Воздушные пробки могут также образоваться на изгибах трубопроводов

Поэтому важно в процессе монтажа соблюдать направление и величину уклонов разводящих трубопроводов. В местах, где уклон по какой-либо причине отличается от проекта, дополнительно устанавливают воздухоспускные вентили

В алюминиевых радиаторах воздушные пробки образуются более интенсивно по причине плохого качества материала. В результате реакции алюминия с теплоносителем образуются газы, поэтому их необходимо регулярно удалять из системы. В таких ситуациях рекомендуют заменить алюминиевые радиаторы приборами из более качественных материалов с антикоррозионным покрытием и установить воздухоотводчики. Чтобы обогрев комнат был нормальным, перед заполнением отопительной системы водой необходимо своевременно позаботиться об удалении из нее воздуха, препятствующего нормальному движению теплоносителя, и тогда зимой в вашем доме будет тепло и уютно.

Меры профилактики

Почему в системе обогрева рождается воздух, и как сражаться с данным отрицательным фактом, мы поняли. Остается узнать, есть ли профилактические мероприятия, которые помогают остерегаться аналогичных проблем. Оказывается, да:

  • при установке системы для отопления нужно учитывать установку специализированных устройств, автоматично отводящих воздух;
  • до момента долива воды в систему отопления, необходимо выполнить спуск воздуха;
  • в результате эксплуатации следует отслеживать работу всей системы, наблюдая за показаниями приборов для определения величины давления и иногда контролируя давление в трубах. Более того, рекомендуется наблюдать за уровнем носителя тепла в расширительном баке, проводить зрительный осмотр труб и отопительных приборов, проверять равномерность теплораспределения по контуру;
  • необходимо хоть иногда прокачивать систему, удаляя все засорения.

Выполнение данного комплекса мероприятий даст возможность увеличить срок эксплуатации всей отопительной сети.

Причины образования пробок

Прежде чем устранять проблему, нужно понять, почему завоздушивается система отопления в частном доме или квартире. Причины могут быть разными в зависимости от того, идёт ли речь об индивидуальном или централизованном отоплении.

Факторы, из-за которых происходит завоздушивание центрального отопления:

  • разгерметизация;
  • утечка воды;
  • ошибки в проектировании.

Система может завоздушиться по причине разгерметизации, которая могла произойти в результате ремонтных работ

Система может разгерметизироваться при проведении планового ремонта, во время замены частей труб и радиаторов. Ещё одна причина, почему воздушит систему отопления, — попадание воздуха в трубы при осушении. Ошибки и погрешности, допущенные на этапе проектирования, приводят к тому, что разводка труб или монтаж батарей выполняются неправильно. В результате трубопровод будет постоянно воздушиться.

Индивидуальные отопительные конструкции завоздушиваются реже. Причина чаще всего кроется в неправильно составленном проекте. Чтобы вода свободно циркулировала в трубах, их делают под определённым наклоном. Соблюдение этого условия предохраняет от возникновения воздушных пробок. Необходимый элемент системы — расширительный бачок. Он нужен, чтобы контролировать уровень воды и при необходимости добавлять её.

Замечено, что образование воздушной пробки характерно для первого запуска отопления. По мере того как в трубы поступает вода, воздух должен удаляться. Для этого в самой верхней точке крепится кран, а к нему подсоединяется шланг. Когда трубы наполнятся водой и воздух перестанет выходить, кран закрывают.

О понятии завоздушивания системы вы увидите в этом видео:

Как развоздушить батареи в частном доме

Автономная система отопления частного дома существенно отличается от централизованной сети теплоснабжения. Дело в том, что хозяева своих домов обращаются в специализированные предприятия за монтажом отопительной системы. Профессионалы применяют проектную документацию, которая предусматривает установку расширительного бака.

Система развоздушивания автономной коммуникации отопления частного дома

Бачок устанавливают в такой точке, которая выше всей отопительной системы. Ёмкости могут быть открытого или закрытого типа. В первом случае завоздушивание системы ликвидирует простым доливом теплоносителя в расширительный бак. Бачок закрытого типа оснащён выпускным клапаном.

Расширительный бачок закрытого типа

При повышении температуры нагрева теплоносителя воздух, собравшийся в бачке, покидает ёмкость через открытый клапан.

Развоздушка системы отопления частного дома.
