Как организовать освещение в ванной комнате: видео

Выбор розетки

Обычно, проводку в ванной комнате делают скрытой и планируют её до монтажа кафеля, однако ПУЭ допускает использование и открытой проводки в пластиковых негорючих коробах. В связи с этим розетка в ванной комнате может быть как встроенной, так и наружной (накладной). В обоих случаях розетка должна быть защищена от брызг специальной подпружиненной шторкой, препятствующей попаданию воды на контакты.

В любом случае, каждая розетка в ванной комнате должна быть с заземлением. Использование розеток без заземления категорически запрещено!

В зависимости от ваших предпочтений и финансовых возможностей вы можете выбирать розетку в ванную комнату согласно нашим рекомендациям, но если вы хотите гарантированный результат – стоит обратиться к проверенным временем брендам: французский Legrand – подешевле, немецкий ABB – подороже. Функциональность указанных электроустановочных устройств одинакова, но значительно отличается внешний вид и способ монтажа

Полугерметик или герметичная?

Конечно же, розетка IP55 будет безопаснее в использовании, нежели IP44, но стоит ли использовать именно её? Считаем, что использование полностью герметичной розетки неоправданно по причине того, что для обеспечения защиты, крышку такой розетки нужно вручную утапливать, что будет делаться не всегда, кроме того, крышка герметичной розетки открывается со значительным усилием, а если прибавить к этому усилию влажные (а возможно и мыльные) руки, то электричество покажется вам недостижимой роскошью.

Розетка, защищенная по стандарту IP55 неудобна дома

Все это приведет к тому, что вы или перестанете закрывать крышку, или снимете её напрочь. В итоге получится, что купив более безопасную розетку для ванной, вы на самом деле повысили уровень опасности. IP44 вполне достаточно для большинства квартир. Но если вы собираетесь мыть стены ванной комнаты шлангом, то конечно же, ваш выбор – IP55.

Светодиодная подсветка зеркала

Современные методы освещения очень разнообразны. Большой популярностью пользуется, например, светодиодная подсветка зеркала в ванной. Чтобы украсить таким способом своё зеркало, необходимо предпринять ряд последовательных действий.

Шаг #1 – покупка материалов

Необходимо купить одноцветную или многоцветную (RGB) светодиодную ленту подходящей длины. Если зеркало большое, и длина ленты превысит пять метров, нужны будут и специальные коннекторы для её соединения.

Понадобятся соединительные провода и блок питания, мощность которого должна быть больше хотя бы на 50% мощности самой ленты. Для модели RGB приобретите контроллер.

Шаг #2 – меры предосторожности

Поскольку зеркало, как правило, находится над умывальником, а, значит, близко к воде, лента должна быть влагозащищенной. Разрезать её нужно только по тем меткам, которые обозначил товаропроизводитель. Из соображений безопасности выключатель, контроллер и блок питания лучше разместить за пределами ванной комнаты.

Шаг #3 – установка подсветки

Прикрепить подсветку на зеркало можно несколькими способами. Если вы хотите сделать оригинальное скрытое освещение, которое подчеркнет контуры зеркала, следует приклеить ленту изнутри. Можно использовать светодиодный алюминиевый профиль, который тоже несложно прикрепить на зеркало сзади.

Перед наклейкой поверхность нужно обязательно обезжирить. В противном случае подсветка долго не продержится. Если не удаётся наклеить ленту на тыльную сторону зеркала, поместите её на стену за зеркалом. Стену, в этом случае, тоже нужно обезжирить.

Шаг #4 – подключение светодиодной ленты

Схема соединения проста и понятна. Никаких осложнений при её сборке возникать не должно. Лента подключается к блоку питания, который, в свою очередь, подсоединяется к сети с напряжением в 220 V. Если выбранная вами модель многоцветна, то в схему включаем контроллер. В окончательном виде она выглядит так, как показано на фото ниже.

Осталось только включить подсветку и убедиться в том, что она работает.

Светодиодная лента используется и для того, чтобы подсветить полочки, расположенные в ванной под зеркалом. Как это сделать, смотрите на видео:

Ещё одно видео поможет вам сделать простую и эффектную подсветку самой ванны:

В приведенном примере лента расположена по верхнему периметру ванны. Если установить подсветку под ванной, можно создать эффект её парения над поверхностью пола.

Монтаж сети освещения в ванной комнате

Ну а теперь давайте попробуем объединить воедино наши пожелания и требования нормативных актов. Для этого попробуем смонтировать сеть освещения для ванной комнаты.

Отличия от вашей ванной мечты могут быть только в расположении светильников и некоторых других мелких нюансах.

Итак:

Перед тем как сделать освещение в ванной комнате нам следует посчитать предполагаемую суммарную нагрузку всех электроприборов в ней. Это необходимо для формирования группы освещения. Если нагрузка не большая, то сеть освещения в ванной можно подключить к группе сети освещения кухни или коридора (см. Освещение прихожей: варианты исполнения)

Если же здесь будет установлена стиральная машинка и подключаться мощный фен, то придётся создавать отдельную группу.
Вообще вопросы создания групп освещения мы уже не раз описывали в наших предыдущих статьях, поэтому не будем на этом вопросе заострять внимание.
Следующий важный вопрос — это наличие розеток в ванной комнате. Если таковые планируются, то после группового автомата нам следует установить автомат УЗО на ток утечки не более 30мА.

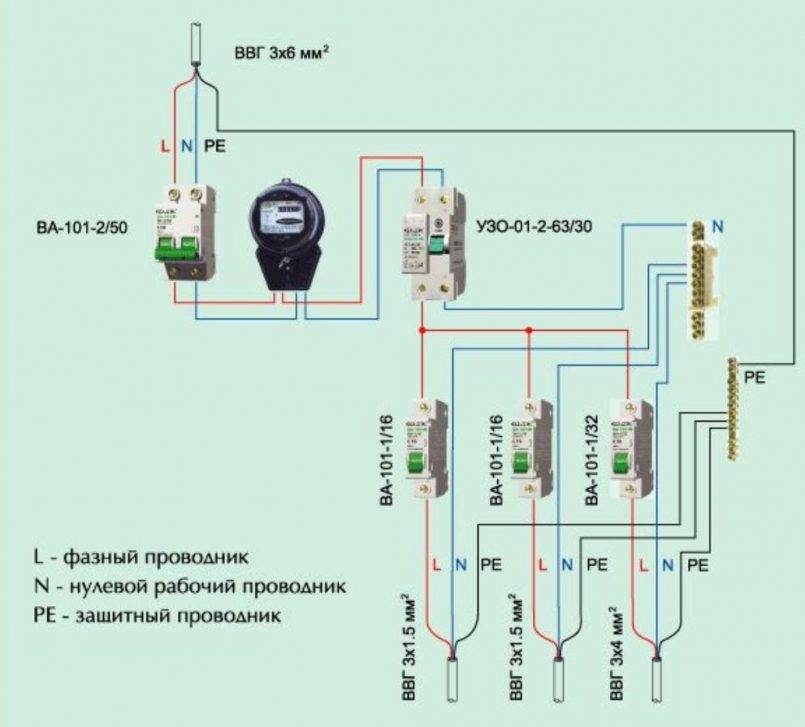

Автомат УЗО на ток утечки в 30мА

  • После автомата УЗО провод соответствующего сечения, как выбирать сечение провода вы так же можете найти в статьях на нашем сайте, прокладывается к распределительной коробке. Ее обычно располагают в коридоре над выключателем общего освещения ванной.
  • Выключатель общего освещения ванной согласно п. 7.1.51 ПУЭ должен располагаться на стене со стороны дверной ручки. Высота его установки не должна превышать 1 метра.
  • Теперь пришла пора поговорить о управлении освещением в ванной. Как вы поняли крайне желательно избегать установки выключателей в ванной. Поэтому автоматизированная система управления освещением могла бы стать отличным вариантом. Но будем реалистами ведь стоимость такой системы может превзойти стоимость полного ремонта в ванной.
  • Исходя из этого управление освещения в ванной обычно осуществляется 1 – 3 выключателями. Выключатель общего освещения обычно устанавливается на входе в помещение. От него должно включаться общее освещение, декоративное освещение и в некоторых случаях зональное.
  • Если вы хотите сэкономить, то можно поставить двойной выключатель. От первой клавиши будет включаться часть общего освещения или только общее освещение. От второй клавиши будет включаться все остальное перечисленной освещение.
  • Как вы можете видеть на видео, зональное освещение обычно используется в ванных комнатах большой площади. В таких случаях имеется возможность выделить определенную зону не только визуально, но и с помощью перегородки, пьедестала или других атрибутов. Если вы хотите для зонального освещения отдельный выключатель, то его следует устанавливать именно на входе в эту зону.

Сенсорный выключатель для включения освещения зеркала

Отдельным вопросом становится декоративная подсветка 12В. Как мы уже поняли трансформатор и цепи управления должны располагаться вне зоны 0 – 2 по электробезопасности. Поэтому для них придётся найти место вне ванной комнаты. Конечно некоторые устанавливают такие трансформаторы под навесной потолок, но это ограничивает возможности по их обслуживанию и ремонту. Поэтому лучше выбрать более доступное место.

Монтаж

Установка светильников в ванной комнате выполняется по-разному. Чтобы сделать все правильно, необходимо учесть тип потолка.

Основной потолок

В данном случае наиболее оптимальным будет шарообразный светильник или привычный плафон-тарелка. Для закрепления прибора на бетонном покрытии подойдут метизы, которые часто поставляются вместе со светильником. При наличии деревянного потолка необходимо подготовить рабочие отверстия и несколько шурупов.

Перед выполнением работ следует отключить электропитание, а затем аккуратно зачистить концы проводов и присоединить их к клеммам плафона. Винтики аккуратно закручивают, зажимая провода. После этого наступает черед закрепления основания светильника и ввинчивания лампы. Затем необходимо включить электропитание, чтобы убедиться в том, что светильник работает. После проверки следует установить декоративный плафон.

Гипсокартонный потолок

Если в ванной комнате потолок выполнен из гипсокартона, то до начала монтажа необходимо заняться разводкой. При этом всю электропроводку следует поместить в гофротрубу. Концы провода длиной минимум в 20 см подводят к месту установки светильника

Необходимые отверстия выполняют во время установки, при этом важно точно определить местонахождение осветительных приборов

Во время монтажа следует обращать внимание на тип лампы

  • Лампа накаливания. Сначала кабель подсоединяется к клеммам. Так, металлические ушки прижимают к центру, а затем отпускают, после чего крепеж фиксируется. Остается лишь ввинтить лампу.
  • Галогенные лампы. Все провода также закрепляются к клеммам. После этого наступает черед установки корпуса с помощью специальных пружинных креплений. В патрон аккуратно вставляют лампу и фиксируют ее. Во время монтажа необходимо надеть защитные перчатки.
  • Накладные светильники. В первую очередь выполняется фиксация планки, а затем наступает черед подсоединения проводов к клеммам. Их аккуратно прячут в соответствующие отверстия, а затем монтируют декоративный корпус. Если выбранный светильник для ванной довольно тяжелый, конструкцию необходимо закрепить, используя ребра жесткости.
  • Светодиоды. Организация подобного освещения для ванной комнаты не вызовет трудностей. Сначала ленту подсоединяют к сетевому адаптеру. При этом общая длина светодиода должна составлять максимум 1–1,5 м. Перед установкой поверхность потолка очищают и обезжиривают. Защитную пленку снимают с ленты, а затем выкладывают ее на потолок и слегка прижимают.

Натяжной потолок

В данном случае любые светильники закрепляются к стойке, установленной на основном потолке. Только после этого на полотне делают отверстия для приборов.

В процессе организации освещения важно помнить о таких нюансах:

  • отверстия необходимо закреплять с помощью бугелей, которые помогут избежать разрыва полотна;
  • лучше всего отдать предпочтение осветительным приборам с накладным креплением;
  • мощность ламп накаливания должна составлять максимум 40 Вт, а галогенных ламп – 35 Вт, также можно установить энергосберегающие миньоны;
  • для натяжных потолков не подходят плафоны-тарелки.

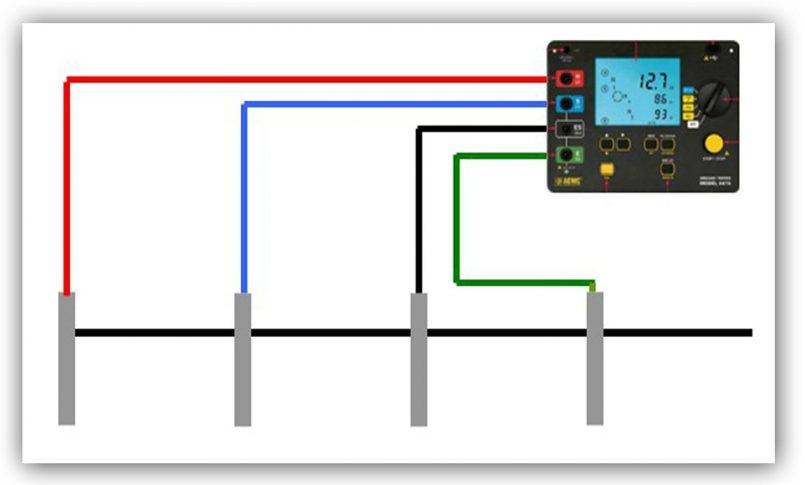

Как сделать заземление

Важным элементом безопасности является заземление, которое именно в ванной комнате имеет особенное значение, из-за повышенной влажности помещения. В настоящее время используется 3-х жильный кабель, где кроме проводов фазы и нуля, третий провод для заземления.

В старых домах, с  проводкой двужильного кабеля, заземление делалось путем проводки кабеля заземления к распределительному щитку, который имеет заземление.

Бывает и так, что в домах старого фонда распределительный щиток не имеет собственного заземления, в таких случаях, провод «земля» подключается прямо на корпус. При таком способе обязательно  делать проводку через прибор УЗО, иначе прибор перегорит.

ВЫБОР СВЕТИЛЬНИКОВ ПО КОНСТРУКТИВНОМУ ИСПОЛНЕНИЮ

Рынок светотехнического оборудования предлагает потребителям большое разнообразие видов продукции. По конструктивным особенностям корпуса и способу монтажа светильники делят на несколько видов:

  • встраиваемые;
  • настенные;
  • потолочные;
  • точечные.

У каждого типа есть свои достоинства и недостатки. При выборе осветительной продукции потребителю следует ориентироваться на площадь помещения, где предполагается изделия смонтировать. Нужно также принять в расчет цели, которые ставятся при организации освещения – зонирование, подсветка или декоративная отделка.

Рекомендуется обратить внимание на соответствие дизайна прибора общему стилю комнаты.

Встраиваемые светильники – современный вариант.

Встраиваемые светильники для ванной получили свое название по способу монтажа – они встраиваются в потолок, стены, мебель и не имеют частей корпуса, выступающих за плоскость основания. Их можно сочетать с любыми строительными материалами – они органично впишутся в гипсокартонные стены, пластиковые панели или натяжное полотно потолка.

Встраиваемые модели ценятся за ряд достоинств:

обладают повышенной безопасностью, поскольку все токоведущие элементы прячутся за плоскостью основания и защищены от воды;
функциональны, не отвлекают внимание на конструкцию корпуса;
сделаны в минималистичном стиле, поэтому гармонично впишутся в любой интерьер;
универсальны – в них можно использовать все виды ламп: накаливания, галогенные, люминесцентные, светодиодные.

Геометрическая форма встраиваемых образцов может быть круглой, овальной или квадратной, прямоугольной. Встраиваемые конструкции наиболее безопасны и считаются оптимальным вариантом для оборудования сантехузлов.

Настенные модели: локальное декоративное освещение.

Применение настенных светильников для ванной оправдано в нескольких случаях:

  • при локальном освещении, чтобы расставить световые акценты;
  • для зонирования пространства;
  • в декоративных целях.

Чаще всего настенные модели в ванной устанавливаются по обе стороны от зеркала. Поток света может быть направлен в любом направлении – вниз, вверх, влево или вправо. В некоторых моделях, например, поворотных софитах, предусмотрена возможность изменения направления светового потока. Для освещения ванной приобретаются влагозащищенные образцы, корпус которых сделан из непромокаемого и не подверженного коррозии материала.

Настенные светильники выпускаются в форме свеч, канделябров, геометрических фигур, фонарей, они могут оснащаться всеми видами ламп. Их главные достоинства – автономное включение, красивый дизайн, функции локальной подсветки.

К недостаткам настенных моделей можно отнести их узкофункциональное назначение – они чаще используются как дополнительное, а не основное освещение.

Точечное освещение: плюсы и минусы.

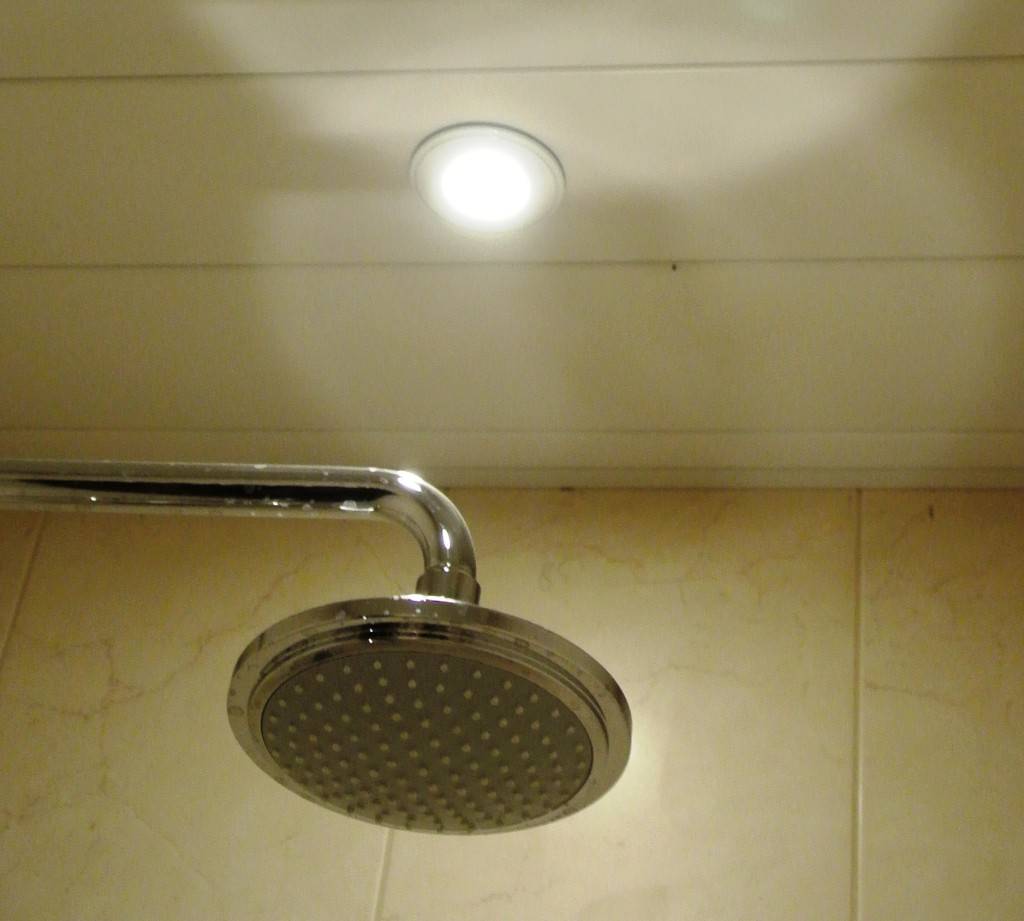

Точечные светильники для ванной комнаты относятся к категории встраиваемого осветительного оборудования. Это востребованное дизайнерами и потребителями решение для оформления интерьера современных ванных комнат.

Точечное освещение имеет множество достоинств:

  • может быть как общим, так и акцентированным – в роли подсветки;
  • миниатюрные устройства легко монтируются в любую точку помещения, включая труднодоступные места;
  • несколько компактных точечных спотов выглядят более естественно в малогабаритном помещении, чем крупные одиночные конструкции;
  • для их работы требуется безопасное для человека напряжение 12B.

Для организации освещения 12-вольтными точечными свето излучателями в доме или квартире потребуется устанавливать понижающие напряжение трансформаторы.

Правильное освещение – важный фактор организации интерьера ванной комнаты

Красивые лампы и светильники, идеально подходящие к интерьеру ванной – пожалуй, финальный этап ее обустройства. Первым делом следует позаботиться о функциональности, а именно – расположении осветительных приборов, их мощности и прочих нюансах.

Какие проблемы могут возникнуть при неправильной системе освещения?

1. Отсутствие мощного света возле зеркал делает некомфортным проведение косметических и гигиенических процедур.

2. В условиях, когда в ванной не предусмотрена возможность регулировать интенсивность света, сложно будет полноценно расслабиться, насладиться релакс-атмосферой и почувствовать эффект настоящих спа-процедур.

3. Неудачное освещение может вызвать ассоциации с больничной палатой, а то и хуже – общественным санузлом.

Ванная – это именно та комната, которая существенно отличается от всех остальных. Вместо мебели здесь сантехника, а отделочные материалы, как правило, водостойкие. В основном это глянцевые гладкие поверхности (кафель, стекло, металл). Для какого-либо декора и дополнительных аксессуаров здесь бывает сложно найти место, а благодаря грамотному освещению можно сделать ванную действительно уютной и по-домашнему атмосферной.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи

Такая схема сделает работы светильников безопасной и надежной.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

READ Как подключить определитель номера на стационарном телефоне

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

Монтаж освещения

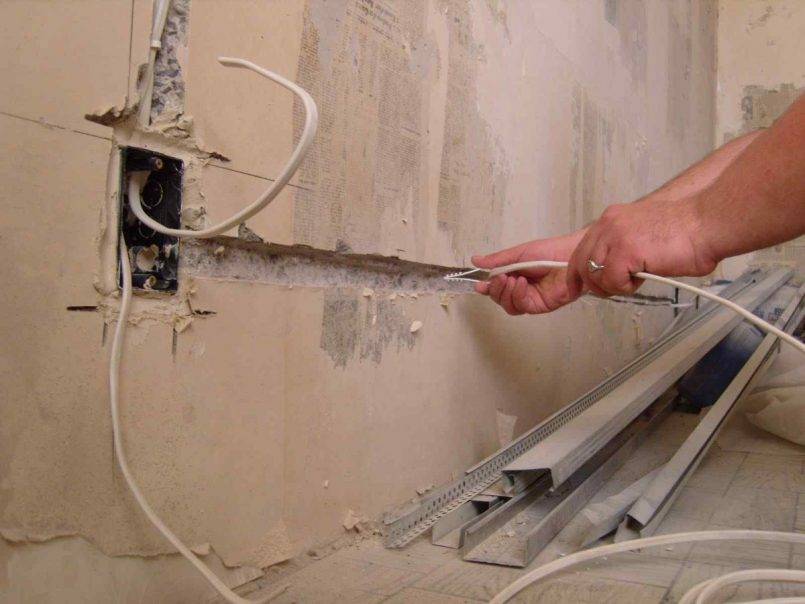

Поскольку монтаж освещения своими руками выполняется наряду с прокладкой кабеля для одной — двух розеток, последний момент также будет рассмотрен.

Прокладка электропроводки в ванной, стены которой еще не оштукатурены, будет намного проще, чем если в штукатурке бить штробы. В первом случае достаточно просто крепить на стены кабель, выводя нужные концы на светильники или выключатели.

Для прокладки освещения лучше всего использовать плоский медный кабель, многожильный, сечением 1–1,5 мм². Такой кабель легко изгибать на поворотах, также с ним легко работать. Если фирма-производитель кабеля вызывает сомнения, лучше приобрести кабель большего сечения, поскольку написанные на его оболочке данные могут быть заниженным.

Для зданий, где присутствует заземление, обязательно покупается 3-х жильный кабель, а на выключатели – двухжильный. Если заземления нет, то вполне достаточно двухжильного кабеля.

Распределительную коробку лучше ставить в смежном помещении с ванной, чтобы избежать попадания внутрь ее влаги. Подойдет круглая коробка с крышкой без винтиков. Если же в соседней с ванной комнате уже выполнен ремонт и стены бить нельзя, тогда нужно приобрести специальную герметичную коробку, обычно квадратную, в которой выход под провод сделан в резиновом уплотнителе, а крышка плотно закрывается при помощи винтиков.

Выключатели в целях удобства ставятся снаружи ванной. Для них в стене вырезается отверстие под подрозетник, который устанавливается туда с помощью алебастра. При этом подрозетник не должен выпирать из стены или быть в ней слишком утопленным. Если нет желания делать пыльную работу, можно сверху на стену поставить накладной выключатель.

Для светильников в ванной не нужно делать никаких отверстий. По сути, только в одном месте сквозь стену ванной делается отверстие, куда будут заходить все провода светильников, чтобы соединяться с выключателями и питающим кабелем, а также провода для розетки. Провод на светильник выводится в том месте, где будет освещение, и оставляется конец длиной около 25–30 см. Это же относится и к светильникам, которые будут расположены в полу.

Внутри ванной провода крепятся так:

  1. В стене сверлом диаметром 6 мм по направлению кабеля сверлятся отверстия приблизительно через каждые 30 см.
  2. В них забиваются пластмассовые дюбеля 6×40, на шуруп которых наматывается проволока-протяжка с гофры или кусочек медного провода.
  3. Затем прокладывается кабель от выключателя (светильника, розетки) к коробке и фиксируется этими проводками. При этом скрутка не должна быть сверху, иначе стену будет неудобно штукатурить или сложно будет замазать штробу.
  4. Провода лучше всего прокладывать на небольшом расстоянии от потолка (около 10 см) на одном уровне, чтобы потом было легко вспомнить, где они проложены, когда понадобится закрутить в стену шурупы для крепления зеркала или полок. Несколько рядом идущих проводов можно прокладывать вместе в одной штробе.
  5. Кабель для розеток, который прокладывается наряду с системой освещения, можно взять сечением 1,5 мм², кроме случаев, когда в розетку будет включаться стиральная машинка – тогда нужно медный кабель 2,5 мм². В тех случаях, когда к распределительной коробке на ванную подходит провод меньшего сечения, кабель для розетки следует прокладывать к послеучетным автоматам или же к ближайшей коробке, где питающий провод 2,5 мм² или больше (со счетчика).

Основные требования к осветительным приборам, расположенным в ванной комнате:

  • необходимо использовать только светильники, которым не страшно попадание влаги и повышенная влажность (степень защиты от влаги от IP24);
  • осветительные приборы, находящиеся непосредственно в зоне ванны или душевой кабины должны быть низковольтные (до 12 В);
  • на расстоянии 60 см от ванны/кабины возможно использование светильников только II класса защиты от поражения электрическим током;
  • светильники должны иметь защитный плафон, а все металлические детали – надежно защищены от коррозии.

В зависимости от размера помещения будет изменяться количество необходимых светильников. Так, при площади ванной комнаты в 4,5 кв.м. достаточно было бы одного потолочного светильника на 2 лампы накаливания (мощность 60 Вт), однако дополнительный свет возле зеркала сделает бритье и нанесение макияжа более комфортным. Для просторных ванных необходимо наполнить светом каждую функциональную зону отдельно.

Даже в ванной комнате меньше 6 кв.м. существует три функциональные зоны: купания (область ванны или душевой кабины), умывания (область раковины), прочее (переодевание, стирка, унитаз)

Максимальная освещенность должна быть во второй зоне (до 600 лк), причем здесь очень важно, чтобы свет был естественным и равномерным. Вот почему не рекомендуется ставить над зеркалом люминесцентную лампу холодного белого света, ведь она делает помещение крайне неуютным, углубляет тени и придает коже неприятный зелено-синий оттенок

Кстати, вы знали, что нужно выбирать лампы в соответствии с цветовой гаммой ванной комнаты? Если решили оформить ванную в «теплых» тонах, то для белых стен можно использовать светодиодные и лампы накаливания всевозможных оттенков белого. Для желтого –  светодиоды, лампы накаливания, галогеновые, люминесцентные, для желто-зеленого – светодиоды, галогеновые, люминесцентные (теплых оттенков белого при цветовой температуре лампы <3300 К). Если ванная комната в оранжевом или красном цветах, то лучше установить лампы накаливания, светодиоды, галогеновые, люминесцентные (теплых оттенков белого при цветовой температуре лампы <3300 К).

У интерьера в «холодных» тонах тоже есть свои «любимчики»: светодиоды, металлогалогеновые, люминесцентные источники нейтрального белого цвета с цветовой температурой лампы 3300-4000 К (зеленая гамма), 4000 К (зелено-голубая), 4000-5000 К (голубой и синий), более 5000 К (фиолетовый). Если применить эти рекомендации, то не произойдет искажение цвета плитки. Все другие оттенки рекомендуется приравнивать к ближайшим основным цветам.

Чего делать нельзя

Ограничения по ГОСТам и СНиПам

Запрещенные мероприятия перечислены в местных законодательных актах. В разных регионах эти списки могут иметь отличия, но в основном они совпадают. Для Москвы действует Постановление № 508 ПП. Согласно этому документу запрещается прокладка штраб в железобетонных плитах и межпанельных швах.

Некоторые ограничения вводят ГОСТы и СНиПы. Технические стандарты запрещают делать открытую проводку. Использовать можно только тройной провод с фазной, нулевой и защитной жилой. Каждая из них должна находиться в своей защитной оболочке. Все три жилы соединяются вместе под дополнительным слоем изоляции.

Для прокладки следует использовать гофру или пластиковые трубы. Применять металлические нельзя. При повреждении кабеля такое покрытие не сможет защитить от удара током. Не допускается использование изоленты.

На коммуникациях не стоит экономить. Сечение лучше взять потолще, чтобы жила не перегорела при интенсивных нагрузках. Обычно используется алюминиевый кабель сечением от 4 мм2, либо медный 2,5 мм2. Соединять медь и алюминий нельзя — это приведет к реакции между ними.

Розетки и все приборы должны иметь устройство защитного отключения (УЗО). Существуют специальные модели для влажных помещений. Вся средства должна быть заземлены. Чтобы свести риск к минимуму, можно заземлить даже ванну, если она сделана из стали или чугуна.

Ни в коем случае нельзя делать заземление самостоятельно, подсоединяя провод к отопительной батарее или водопроводной трубе. Это может оказаться опасным для жизни и здоровья.

Составлять проект может только инжиниринговая организация с допуском СРО. Документация должна пройти согласование в государственных инстанциях. Устройство освещения, как правило, нельзя отнести к переустройству, однако оно может быть частью плана, требующего внести ряд изменений в планировку и энергоснабжение квартиры.

Ограничения для отдельных зон

Освещение в ванной комнате небольшого размера, а также в просторном помещении зависит от зон с разной степенью влажности.

Можно выделить четыре участка:

  1. Пространство над ванной, а также внутри душевой кабины, где особенно много воды и пара, а концентрация влажности является наиболее высокой. Здесь можно устанавливать светильники мощностью до 12 Вт с индексом защиты IP 674 и более. Этот параметр всегда указывается на упаковке или в инструкции. Первая цифра означает степень защиты от грязи. Она находится в пределах от 1 до 6. Вторая показывает, насколько хорошо изделие защищено от воды и пара. Максимальное значение — 8. При таком уровне его можно погружать в жидкость на долгий срок. Последняя цифра — ударопрочность. Она находится в пределах от 0 до 10.
  2. Пространство, примыкающее к мойке и душевой кабине и другой сантехнике. Сюда могут долетать капли воды. Использовать можно светильники мощностью до 24 Вт и степенью защиты IP 452.
  3. Площадь, расположенная на расстоянии 50 см от раковины и других приборов. Ограничений по мощности здесь уже нет. Индекс должен быть не ниже IP 242.
  4. Последний участок — это все, что находится дальше. Капли сюда обычно не долетают. Влага сюда попадает в виде пара и конденсата. На этой площади используются устройства с индексом IP 011 и выше.

Такое зонирование применяется не зависимо от наличия вытяжки. Оно подходит для отдельных и совмещенных с туалетом ванных комнат.

Монтаж электрооборудования в ванной

Провода для устройства освещения нужно выбирать согласно расчетному току, сила которого определяется мощностью ламп. Провода должны быть от надежного производителя, в двойной изоляции. Наружные разводки нужно делать в полимерных коробах. Корпуса приборов освещения, как и токопроводящие объекты в ванной должны быть заземлены — подключены к отдельному защитному проводу, связанному с общей цепью заземления в доме.

Вне помещения также нужно располагать понижающие трансформаторы низковольтных сетей — их устраивают для галогеновых светильников под безопасное напряжение 6 и 12 В.

Все линии, питающие свет и розетки ванной должны быть защищены автоматическими предохранителями с устройством защитного отключения (УЗО). Лучше всего, чтобы каждому потребителю вела своя, защищенная автоматом линия. Домашний умелец вполне может выполнить такую работу своими руками.
