Как подключить радиатор отопления – способы и варианты

Когда лучше всего менять радиаторы отопления в квартире?

Лучше всего проводить замену, вне отопительного сезона. Это все летние месяцы и часть весенних и осенних (определяется климатом в вашем регионе).

Перед заменой проверяем состояние кранов. В старых сетях они обычно не обеспечивают полного перекрытия.

Можно ли менять радиаторы отопления зимой?

Во включенной отопительной системе замену проводить нежелательно, но возможно. Главное требование для этого — надежное перекрытие выхода теплоносителя. Можно использовать штатный кран и дополнительные приспособления.

Если радиатор снимают надолго, то выходы труб можно закоротить отрезком, чтобы не нарушать работу общей системы.

Как подключить радиатор отопления

При проведении работ по установке отопительных приборов необходимо четко следовать требованиям, прописанным в СНиПе.

Например, это касается соблюдения определенного расстояния между полом, стенами, подоконником и радиатором:

На качество обогрева помещения большое влияние оказывает способ монтажа и правильность соединения отопительных радиаторов в единую конструкцию теплоснабжения.

Возможны следующие варианты установки батарей:

  • под подоконником в открытом виде. Данный вариант обеспечивает максимальную эффективность функционирования системы отопления при КПД, равном 96%-97%;
  • в нише в открытом виде. В данном случае теплоотдача составляет немногим менее 93%;
  • в закрытом виде (частично) – эффективность обогрева падает до 88%;
  • в закрытом виде (полностью) – степень теплоотдачи желает лучшего, поскольку она составляет только 75%-80%.

Обвязка отопительных батарей и правильное подсоединение их, может выполняться с применением разных типов труб. Главное, что следует соблюдать, это требования и инструкции. Если подключение отопительных приборов будет сделано без погрешностей, система прослужит без ремонта в течение не одного десятка лет. Потребуется только профилактический осмотр отопительной конструкции. Если нет уверенности в том, что удастся самостоятельно произвести качественный монтаж радиаторов отопления, лучшим решением станет обращение за оказанием услуг в специализированное предприятие, где работают сотрудники с большим опытом таких работ.

Видео о том, как подключить радиатор отопления:

Что необходимо для подключения радиаторов

Создание отопительной системы – достаточно сложный процесс. Между тем, соблюдая все правила и четкую последовательность работ, с ним сможет справиться и новичок

Как подключить батарею отопления правильно? Главное – внимание. Для качественного монтажа и подключения радиаторов необходимы некоторые комплектующие

В частности:

  • переходники с правой и левой резьбой (футорки);
  • инструменты для качественного навинчивания переходников;
  • заглушки, ручной воздухоотводчик, ключ для стравливания воздуха, переходники;
  • запорная арматура, шаровые краны, вентили;
  • трубы.

Комплект для установки радиатора отопления

Двухтрубная схема подсоединения

Этот вариант системы дороже однотрубного подключения, но имеет ряд преимуществ. В двухтрубной разводке обратный трубопровод с каждого радиатора уходит в отдельный замкнутый контур, а нагнетание теплоносителя производится отдельно. По контуру обратки остывшая жидкость поступает в котёл отопления. Позволяет обогревать сложные помещения при помощи единственного котла.

Монтаж происходит в несколько приёмов. В предусмотренном месте устанавливается котёл, соединённый с расширительным баком. Затем проводится контур провода теплоносителя, проходящий через каждую батарею. В конце устанавливается магистраль обратки, замкнутая на котле отопления.

  • Подходит для любого здания, независимо от этажности и расположения комнат.
  • Температура теплоносителя равномерно распределена на всех радиаторах, что без труда поддерживает комфортный прогрев помещений.
  • Радиаторы автономны друг от друга, возможна установка индивидуальных терморегуляторов и вентилей для экономичного расхода воды.

Минус — большой расход материала, увеличивающий стоимость отопительной системы и сложность монтажа, требующего обязательного привлечения специалистов.

Принципы установки этого вида

Общая архитектура системы заключается в наличии двух замкнутых контуров трубопровода. По одному из них идёт нагретый теплоноситель, второй играет роль обратки. Существует несколько возможных вариантов врезки контуров.

Тупиковая система

В этом варианте оба контура магистралей разнонаправленны, а батареи располагают одинаковым количеством сегментов. Для перекрытия, вентиль первого радиатора должен быть максимально закручен.

Петля Тихельмана

На каждом радиаторе устанавливается термостатический клапан либо игольчатый вентиль, отчего балансировка упрощается.

Эта схема прекрасно подходит для протяжённых трубопроводов.

Горизонтальная

При этой схеме подающий трубопровод можно врезать под радиаторами или наравне с ними. Подходит для домов не выше двух этажей. Установка на каждом приборе кранов Маевского поможет избежать возникновения воздушных пробок.

Вертикальная

Подходит для домов от двух этажей и выше. Требует значительного расхода элементов трубопровода, но в процессе эксплуатации возможен автоматический вывод воздуха через спусковой вентиль.

Система с верхней разводкой

Плюсом этой системы считается отсутствие воздушных пробок и большая скорость потока теплоносителя.

Важно! К минусам можно отнести не эстетический внешний вид с открытыми коммуникациями, а также неэкономный расход материала и невозможность разводки при большой площади помещений

Обвязка с использованием полипропиленовых труб

Обвязку такими трубами выполняют следующим образом:

  • на стене заранее крепят скобы;
  • в соединяющийся с любым выходом мультиплекс вставляют муфту с накидной гайкой;
  • при помощи крепежных элементов фиксируют трубы, которые должны располагаться на расстоянии 2-3 сантиметра от поверхности стены.

Подсоединение кранов выполняют в следующей последовательности:

  • кран разбирают;
  • в батарею вкручивают штуцер с накидной гайкой;
  • закручивают гайку специальным ключом.

Чтобы зафиксировать узлы подключения радиаторов отопления также потребуются:

  • уплотнители;
  • пакля;
  • набор ключей;
  • резьбовая паста;
  • нити резьбы.

Выбор материалов

Популярность, которую завоевали полипропиленовые трубы. связана с рядом их положительных качеств:

  • Цена на них значительно ниже, чем на металлические аналоги.
  • Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
  • Не нуждаются в покраске.

Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.

Армированная полипропиленовая труба

Причем желательно, чтобы армировочный слой был алюминиевым, так как стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN25.

Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез. Что касается диаметра, то оптимальный параметр –25 мм

Что касается диаметра, то оптимальный параметр –25 мм.

При этом также необходимо приобрести фитинги, к которым относятся:

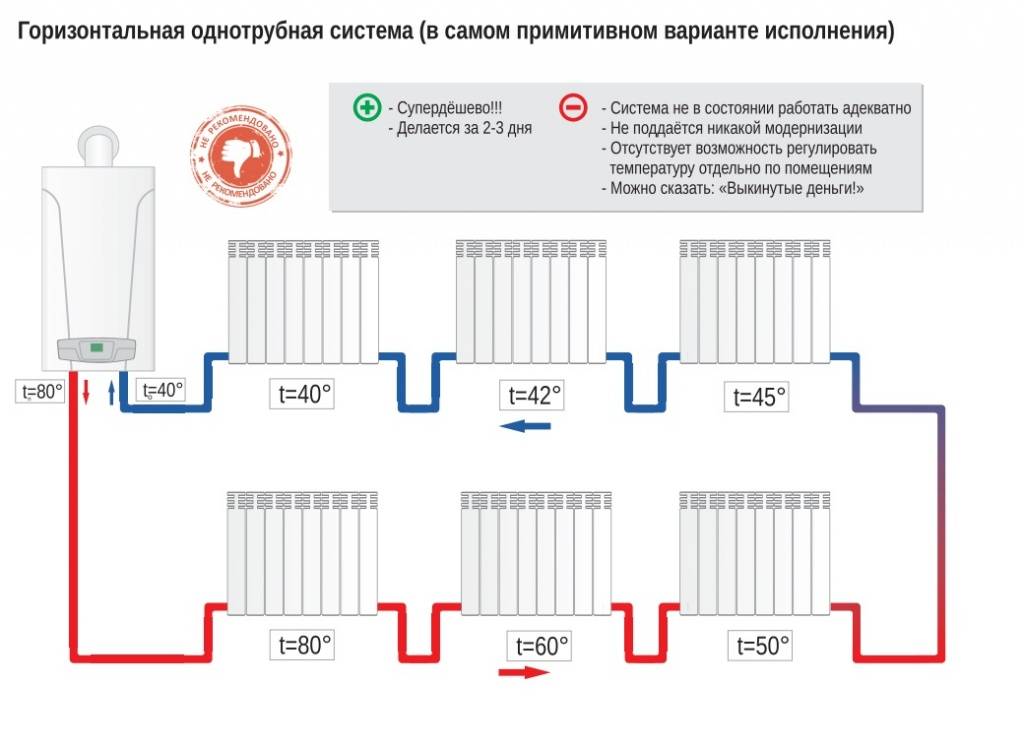

Схема однотрубного и двухтрубного подключения радиаторов

Схемы подключения

Монтаж алюминиевых радиаторов производится следующими способами.

Диагональная

Считается оптимальной среди остальных. При таком решении подключения входная труба фиксируется к верхнему входу, а обратка — к нижнему, находящемуся с противоположного края. Такая схема будет наиболее эффективной для радиатора, состоящего из большого числа секций. Все фирмы-изготовители прописывают параметры выпускаемого оборудования, опираясь на диагональную схему подключения.

Фото 3. Стандартная диагональная схема подключения отопительной батареи, состоящей из двенадцати секций.

Теплоноситель, движущийся по данному маршруту, будет охватывать большую часть поверхности алюминиевых батарей.

Недостатки:

  • неудобная установка;
  • затруднения по части способа разводки;
  • невозможно скрыть коммуникации;
  • высокий показатель расхода трубопровода.

Из-за сложной разводки такая схема не актуальна для зданий с большой этажностью. Также она не подходит в том случае, если эстетичность интерьера превыше всего.

Боковое

Такой способ установки подходит для многоквартирных домов. Главная идея данного подключения — подвод обеих магистралей с одной стороны к радиатору.

Плюсы такой схемы:

  • лёгкая установка;
  • небольшой расход труб;
  • высокий коэффициент полезного действия;
  • фиксирование байпаса на участке между магистралями для монтажа регулирующей арматуры.

Проводя параллели между двумя уже рассмотренными видами подключений, приоритет будет у второго варианта, так как он не уступает первому по эффективности, но значительно выигрывает по части финансовых затрат.

Нижнее

Помогает сделать батарею практически незаметной, но при этом не добавляет системе обогрева эффективности.

Ещё одно название такого способа подключения — «Ленинградка». Теплоноситель, перемещаясь от входного к выходному коллектору, уменьшает КПД всей системы на 11–15%.

Особенно большими потери становятся при достаточно протяжённых магистралях в домах с большой этажностью.

Важно! При возникновении ситуации засорения или чрезмерного содержания воздуха в батареях, необходимо произвести их чистку и спуск излишних воздушных масс, используя кран Маевского

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Правильный монтаж радиаторов отопления

Эффективная работа системы отопления во многом зависит от правильной установки этих приборов. Во-первых, стена за радиатором отопления должна быть ровной и прочной, иначе с установкой могут возникнуть проблемы. Сначала следует отметить середину проема, после чего ниже линии подоконника на 10-12см чертится горизонтальная линия. Эта линия будет отмечать верхнюю границу расположения отопительного прибора. Если отопительная система работает с помощью циркуляционного насоса, то батареи отопления допустимо навешивать строго горизонтально, а если система отопления работает на основе естественной циркуляции теплоносителя, то необходимо выдержать не большие уклоны по ходу теплоносителя, порядка 1-1.5 градуса, но не больше. При больших уклонах ухудшается циркуляция теплоносителя и возможно появление застоев.

Правильная установка радиаторов отопления

Крепление к стене

Крепление для радиаторов отопления отличается своей конструкцией, в зависимости от типа батарей отопления. Алюминиевые и биметаллические радиаторы крепятся с помощью специальных крюков с изгибом на концах. В комплекте к ним идут также и дюбеля. Чтобы навесить такие батареи необходимо просверлить в сене отверстия, диаметр которых соответствует диаметру дюбелей. Расстояние до стены регулируется за счет вкручивания или выкручивания подобного крепежа.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

Устанавливая такие крюки, следует учитывать, что практически вся нагрузка приходится на верхние крюки, а нижние служат в качестве фиксаторов, исключающих возможность смещения.

Чтобы правильно установить кронштейны, лучше приложить батарею к стене и отметить точки крепления. После этого можно приступать к сверлению отверстий и дальнейшей установке элементов крепления. Затем только приступают к установке батареи отопления.

Вариант крепления к полу

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Не всегда имеется возможность навесить даже легкие радиаторы на стены, тем более если они выполнены из гипсокартона или выложены из легкого бетона. В таком случае имеется возможность установить их на пол, так как выпускаются специальные ножки или крепеж. Некоторые виды отопительных приборов комплектуются такими ножками. На самом деле, к такому варианту крепления прибегают достаточно редко, так как внешний вид такой системы отопления мало кого устраивает.
