Как правильно подключить инфракрасный обогреватель

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)

Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Видео инструкция: подключение инфракрасного обогревателя своими руками

Как подключить регулятор температуры

Подключение

Подключаются все инфракрасные обогреватели к обычным однофазным сетям. Исключение составляют промышленные образцы высокой мощности, которым необходимо питание с напряжением 380 Вольт. Схема подключения инфракрасного обогревателя крайне проста – они монтируются и подключаются с терморегулятором.

Термостат является важным звеном. Он обеспечивает поддержку заданного температурного режима, ориентируясь на температуру окружающего пространства. Способ управления – механический, с сухими контактами. Как только температура достигает заданного предела, срабатывает термоэлемент и отключает оборудование от электросети. При остывании воздуха контакт замыкается, поступление электроэнергии восстанавливается.

Если в доме несколько комнат, выполняем монтаж термостатов в каждой комнате, чтобы добиться раздельной регулировки температуры. Отсутствие регуляторов приведет к излишнему расходу электроэнергии и к созданию не самой комфортной атмосферы. Даже если сделать ручную регулировку, то экономичности мы не получим.

При наличии в доме хорошего контура заземления и трехпроводной проводки, воспользуйтесь кабелем ВВГ 3х1,5 или ВВГ 3х2,25 – одна жила здесь заземляющая. Оптимальная высота размещения термостата составляет 1,2 м, но ни в коем случае не вплотную к обогревателям.

Для того чтобы подключить ИК-обогреватели после их монтажа, нам потребуется хороший провод, выдерживающий солидные нагрузки. Оптимальным вариантом станет ВВГ 2х2,5, который следует проложить в стенах и в потолках, после чего скрыть его под слоем штукатурки. Учитывая не саму высокую мощность приборов, можно было бы взять под эти цели провод ВВГ 2х1,5, но его чаще всего используют для подключения осветительных приборов – под силовые нагрузки рекомендуется выбрать кабель с большим сечением.

Как правильно установить инфракрасный обогреватель

ИК отопительные устройства подразделяют по видам – приборы газовые и электрические.

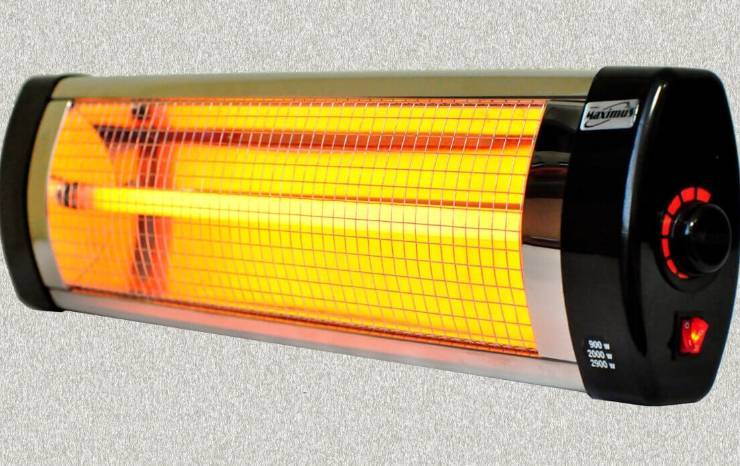

  • Электрические модели инфракрасных обогревателей компактны и просто сконструированы. Оснащены электроизлучателями и работают от электрической сети, что является затратным для его обладателей.
  • Работа газовых обогревателей основана на сжиженном газе. Больше сгодятся для обогрева уличных помещений или хоз.построек. В зависимости от модели, возможна их работа на встраиваемых мини баллончиках с газом.

Помните, что устанавливая инфракрасный газовый обогреватель, использовать нужно те же инструкции, что и при монтаже электрических моделей.

Установка инфракрасных обогревателей может происходить 2 способами:

  • на стену

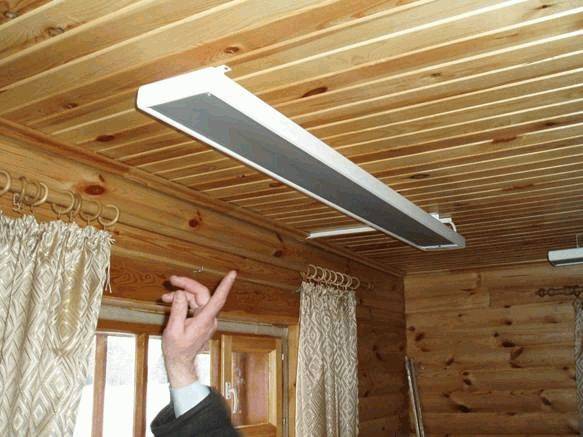

  • на потолок

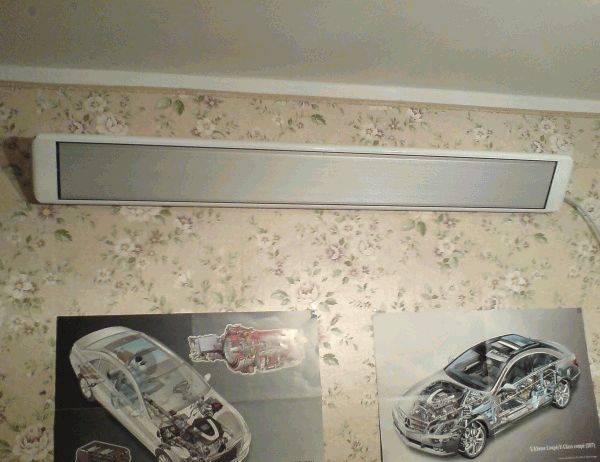

Решение расположить ИК-обогреватель на стену будет более оптимальным размещением, потому что помещение в этом случае будет максимально прогретым, вплоть до пола. Если вы владелец квартиры с очень высокими потолками, а потому вам выполнять потолочный монтаж затруднительно, используйте настенную установку.

Чтобы ваше помещение было теплым даже в самую суровую зиму, необходимо верно рассчитать показатель мощности. Самой оптимальной является – на 10 кв.метров рассчитывайте 1 кВт мощности обогревателя ИК.

В случае, если монтаж ИК-обогревателя производится только для дополнительного обогрева, а не основного, тогда имеет смысл использовать меньшую мощность. Для такого случая на 20 кв.метров будет достаточной мощность в 1 тыс.Вт.

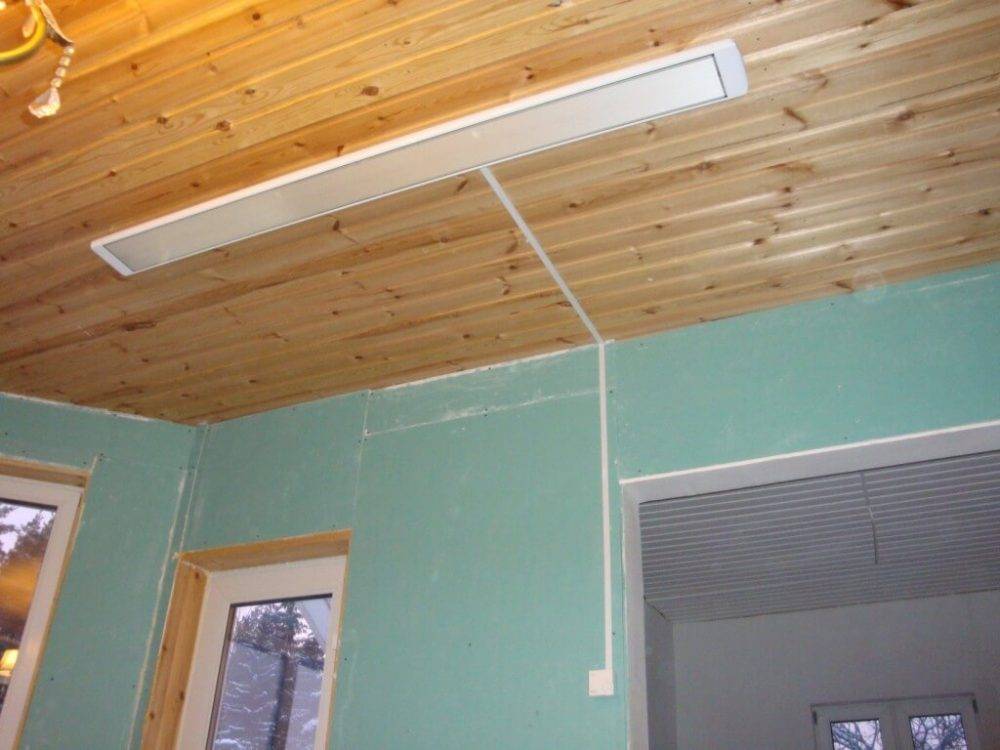

Важно знать, что более безопасным и комфортным в использовании вариантом будет несколько маломощных обогревателей, чем один, но излишне мощный. Монтаж последних крайне не рекомендован для жилых помещений

Советы по установке

Неправильно выбранное место для термостата — одна из главных причин, почему нет эффекта от использования этого прибора. Изучив схему, как надо подключать терморегулятор к обогревателю, некоторые специалисты воспринимают советы буквально и монтируют терморегулятор на готовые сети, где-то на участке между автоматом и отопительным прибором. Как следствие, прибор считывает информацию в температуре в коридоре или соседней комнате и на основании этих данных регулирует работу инфракрасного обогревателя.

Чтобы избежать подобных ошибок и создать в помещении действительно комфортные условия, следует с особой тщательностью выбирать место монтажа терморегулятора:

  • устанавливается в том же помещении, где располагается обогреватель;
  • термостат не должен располагаться непосредственно под или вблизи нагревательных приборов;
  • для правильного измерения температуры не допускается закрывать устройство шторами, картинами, деталями интерьера;
  • стоит избегать размещения на сквозняки, рядом с вентиляционными отверстиями;
  • размещение на холодных и влажных стенах дает сильное искажение показателей;
  • не рекомендуется устанавливать напротив окна, под прямыми солнечными лучами.

Внимание! Оптимальная высота для размещения прибора — 1,5 метра. Это обеспечит не только максимально точные данные, но и позволит без лишних усилий самостоятельно контролировать и регулировать работу устройства

Учитывая сравнительно небольшую высоту очень важно надежно закрепить устройство, чтобы оно осталось на своем месте, если его случайно задеть

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя

Учитывая сравнительно небольшую высоту очень важно надежно закрепить устройство, чтобы оно осталось на своем месте, если его случайно задеть. В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя. В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя.

Посмотрите видео о монтаже инфракрасного обогревателя

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Преимущества и недостатки

Любое оборудование обладает как положительными, так и отрицательными сторонами. К плюсам инфракрасных обогревателей можно отнести:

  1. Экономичность (особенно при использовании приборов в роли дополнительного источника тепла).
  2. Устройство не выжигает кислород.
  3. Отсутствие вредного воздействия на здоровье человека (учеными доказано, что приборы могут даже положительно влиять на организм).
  4. В случае монтажа на потолок занимают минимум места в комнате.
  5. Безопасность для детей.
  6. Бесшумная работа. Кроме того, изделия можно использовать в качестве источника света.
  7. Многие модели оснащены встроенным терморегулятором, с помощью которого можно поддерживать оптимальный уровень температуры.
  8. Тепло еще долго сохраняется, ведь нагретые предметы отдают энергию в пространство.
  9. Инфракрасные системы устойчивы к воздействию влаги, поэтому их монтаж можно проводить в беседках, ванных комнатах или на террасах.

Многие модели имеют терморегулятор, с помощью которого поддерживается комфортный уровень температуры

Единственным минусом изделий является их высокая цена.

Процесс установки

Расценки на монтаж у специалистов по отопительному оборудованию вызывают удивление. Понятное дело, что работать за копейки никто из нас не согласится – кушать хочется всем. Но нужно же соблюдать хоть какие-то рамки приличия в расценках. Поэтому проще всего выполнить монтаж самостоятельно – это не потребует от вас специальных знаний и каких-то никому не нужных лицензий.

Также возможен прямой монтаж подвесов на монтажные крючки – так делается в помещениях с небольшой высотой потолков.

Для установки обогревателей можно использовать штатные кронштейны, идущие в комплекте. С их помощью техника подвешивается к потолкам с помощью тросов или цепочек. Следовательно, нам потребуются монтажные крючки по дереву или по бетону – последние поставляются с пластиковыми дюбелями. Далее устанавливаем крепежные элементы, вворачиваем крюки в потолки и регулируем длину цепочек или тросов, чтобы добиться подходящей высоты подвеса.

Таким образом, ничего сложного в самостоятельном монтаже инфракрасных обогревателей нет – на все про все у вас уйдет максимум пара часов. Сложнее всего устанавливать такие обогреватели на бетонных потолках, где потребуется мощный перфоратор для установки монтажных крючков. Для настенной установки используются те же крючки в совокупности с подвесами – нагреватели в этом случае должны висеть горизонтально и смотреть слегка вниз.

В случае с монтажом газовых ИК-обогревателей необходимо правильно расположить шланг, подающий газ.

Как установить инфракрасный обогреватель самостоятельно

Инфракрасные панели с каждым годом набирают всё больше популярности. Они просты в эксплуатации и обеспечивают быстрый нагрев помещения, а встроенный терморегулятор позволяет в несколько нажатий установить нужную температуру нагрева. Мало того, установка инфракрасных обогревателей своими руками проходит быстро и легко, если следовать инструкциям. К другим плюсам данного оборудования можно причислить:

  • длительный срок эксплуатации;
  • бесшумность;
  • безопасность;
  • точечный нагрев;
  • возможность применения на открытом пространстве.

Неудивительно, что многих людей интересует установка инфракрасных обогревателей своими руками. Этот процесс не требует особых навыков и занимает от 25 минут до полутора часов.

Подготовка

Необходимые инструменты

Чтобы установка инфракрасного обогревателя прошла как положено, необходимо иметь инструменты:

По мере необходимости, можно задействовать и более сложное оборудование. К примеру, если вас интересует установка инфракрасных обогревателей своими руками в количестве нескольких штук, для расчётов лучше всего использовать пирометр. Он позволит определить самые тёплые и холодные места помещения. Исходя из полученной информации, вы подберете оптимальное расположение каждого устройства.

Техника безопасности

Есть комплекс мер, который позволит предотвратить несчастные случаи как во время установки, так и в процессе эксплуатации:

  1. Не устанавливайте ИК панели возле легковоспламеняющихся и взрывоопасных предметов;

Электрические кабели должны быть проложены по негорючему основанию;

Крепёж не должен касаться нагревательного элемента;

Высота, на которой должна висеть панель составляет 2,5—3,5 метра;

Для дома или квартиры покупаются аппараты мощностью не более 800 Ватт.

Устройство нельзя включать до завершения монтажа. Аппарат должен обладать соответствующей степенью защиты, если панель монтируется в бане или сауне. При соблюдении всех этих правил — установка инфракрасного обогревателя пройдёт быстро и без сложностей.

Рекомендации по установке

Когда осуществляется установка инфракрасных обогревателей своими руками, нужно чтобы расстояние между потолком и корпусом было не менее 3 миллиметров. В загородных домах панели выносят наружу для обогрева внешнего пространства, к примеру, летней кухни. В таких случаях, для увеличения эффективности необходимо подложить под корпус теплоизоляционный материал или фольгу.

Процесс монтажа

Чтобы установка инфракрасного обогревателя прошла максимально просто – лучше размещать панель разъёмом к стене. В большинстве моделей контакты самозажимные. В пакет поставки входят элементы крепления устройства к потолку.

Процесс монтажа включает следующие этапы:

  • выньте аппарат из упаковки и положите на любую плоскую поверхность нагревательной пластиной вниз;
  • наметьте место монтажа и сделайте несколько отверстий;
  • вверните шуруп-кольца;
  • подвесьте цепи, регулируя высоту (если есть необходимость).

закрепите устройство при помощи монтажных крюков или кронштейнов.

Как видите, установка инфракрасных обогревателей своими руками не является особо сложным процессом. Также панели могут монтироваться на стену, но эффект нагрева будет значительно меньше.

Монтаж разных моделей ИК обогревателей:

Подключение к сети

Устройство подключается к терморегулятору, который будет поддерживать нужную температуру. Делается это посредством трёх клемм: «земля», «фаза» и «ноль». Соответственно подводящий кабель должен быть трёхжильным. Как вариант можно использовать ПВС 3х1,5.

Концы кабеля подсоединяются к клеммам. Полярность указана на концах проводов. После того как устройство установлено и подключено, желательно протереть панель спиртовым раствором перед включением.

Подключение нескольких устройств

Если вас интересует установка инфракрасных обогревателей своими руками в больших помещениях, то нужно учитывать, что понадобится несколько аппаратов. Для обеспечения слаженной работы, все панели подключаются к одному термостату. Это позволит эффективно регулировать температуру по всему объекту.

Выбор инфракрасного обогревателя

При выборе этого прибора необходимо правильно выбрать его мощность. Мощность этих приборов вам необходимо выбирать с помощью специального калькулятора. При этом вам необходимо отбрасывать все запасы. В некоторых случаях вы можете вводить размеры и типы окон, через которые тепло может выходить. Если лампы перевесить вы сможете, то окна передвинуть вы не сможете. Именно поэтому вам необходимо рационально рассчитать объем температуры.

Благодаря этому вы самостоятельно сможете подключить инфракрасный обогреватель. При необходимости разбить эту систему отопления нужно на каскады. В зависимости от необходимой температуры за окном мощность обогревателей можно менять.

Читайте: самое дешевое отопление для дома.

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

  • Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
  • Пассатижи для работы с электрокабелем.
  • Индикаторная отвертка или тестер.
  • Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

  • От автомата к термостату ведут два провода: фаза и ноль.
  • От автомата отходят по два провода для каждого отопительного прибора.
  • Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

Варианты подключения инфракрасных обогревателей через термостатВажно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

  • С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
  • Через выходные клеммы термостат подключается к магнитному пускателю.
  • Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

С помощью магнитного пускателя

Преимущества и недостатки

Любое оборудование обладает как положительными, так и отрицательными сторонами. К плюсам инфракрасных обогревателей можно отнести:

  1. Экономичность (особенно при использовании приборов в роли дополнительного источника тепла).
  2. Устройство не выжигает кислород.
  3. Отсутствие вредного воздействия на здоровье человека (учеными доказано, что приборы могут даже положительно влиять на организм).
  4. В случае монтажа на потолок занимают минимум места в комнате.
  5. Безопасность для детей.
  6. Бесшумная работа. Кроме того, изделия можно использовать в качестве источника света.
  7. Многие модели оснащены встроенным терморегулятором, с помощью которого можно поддерживать оптимальный уровень температуры.
  8. Тепло еще долго сохраняется, ведь нагретые предметы отдают энергию в пространство.
  9. Инфракрасные системы устойчивы к воздействию влаги, поэтому их монтаж можно проводить в беседках, ванных комнатах или на террасах.

Единственным минусом изделий является их высокая цена.

Об устройстве термореле

В зависимости от конструкции все приборы можно разделить на:

  1. Механические.
  2. Электронные.

Механические

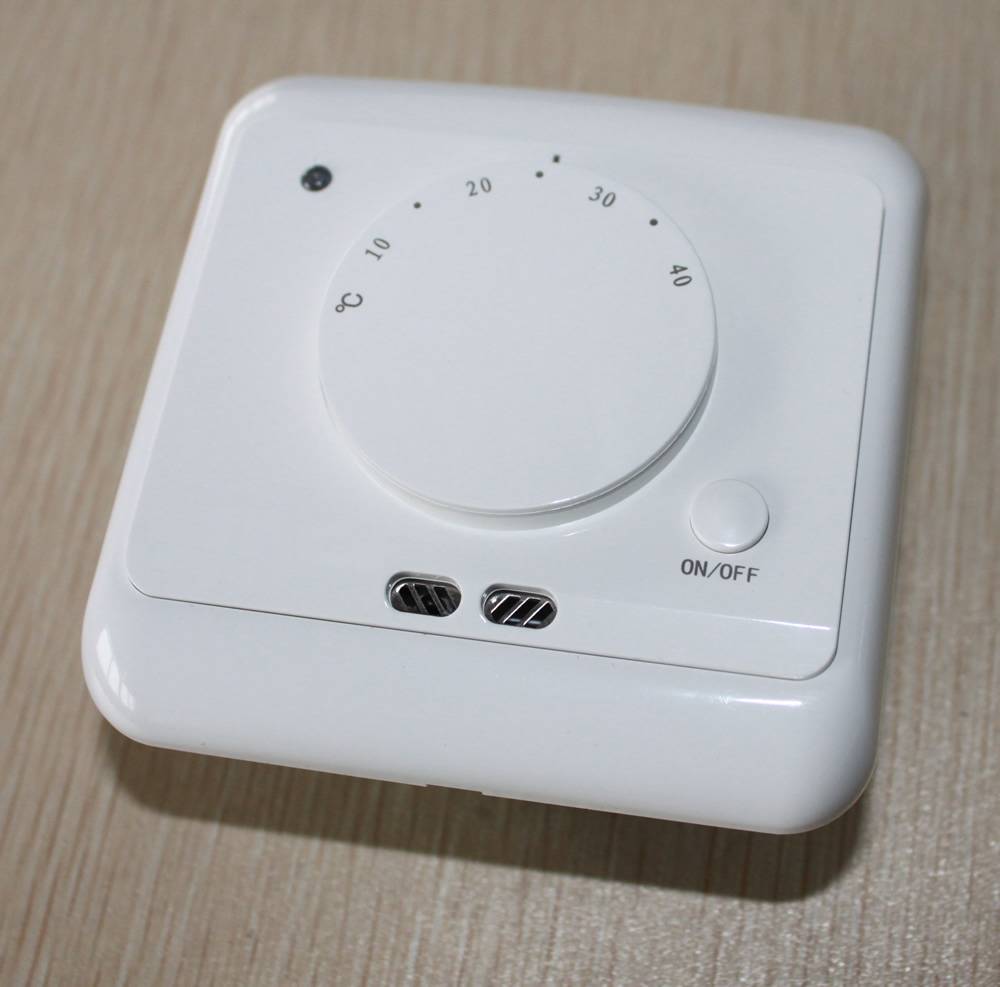

Это пластиковая коробочка размером чуть больше розетки. Она снабжена кнопкой вкл./выкл. и колёсиком, с нанесённой температурной шкалой.

На некоторых моделях ещё есть светодиод, показывающий, работает ли сейчас устройство. Другие производители снабдили свои творения жк-дисплеем на который выводятся данные.

Цифра «20 0С», на колёсике отдельных приборов имеет выпуклость – её нетрудно нащупать в темноте или с плохим зрением.

Бывают терморегуляторы:

  1. Врезные (можно «утопить» в стене).
  2. Накладные (крепятся на стене).

Такие приборы не расходуют электроэнергию: принцип работы основан на свойстве различных материалов, по-разному реагировать на изменение температуры.

Степень нагрева изменяется в зависимости от уровня нажима контактной группы. Обычно механические термореле для обогревателя работают в пределах 5 – 30 0С, если прибор исправен, погрешность будет от 0,5 до 2 градусов.

Механика остаётся востребованной по ряду причин:

  • Легко разобраться в управлении даже тому, кто далёк от техники;
  • Простая конструкция даёт надёжность и долговечность;
  • Цена ниже, чем у электронных.

Если говорить о максимуме комфорта, то механический вариант – не подходит. На нём настраивается только одно значение температуры.

Электронные (программируемые)

Электронный терморегулятор

Это мини-компьютер с экраном и кнопочной панелью (либо сенсорный экран). Вариантов дизайна тут масса. Лицевая сторона может быть спрятана под пластиковую крышку.

Многие из терморегуляторов подходят не только к ИК-обогревателям. Они универсальны и если хозяин решит установить, например, тёплые полы, специально покупать новый прибор не придётся.

Функция самоконтроля диагностирует состояние регулятора и если обнаруживает поломки, переводит прибор в режим пониженной активности (30%).

Электронный терморегулятор предоставит всю гамму возможностей для программирования. И даже регулируется дистанционно при помощи мобильных устройств.

Владелец сможет включить отопление к своему приезду домой и не переживать, если в спешке забыл выключить обогреватель.

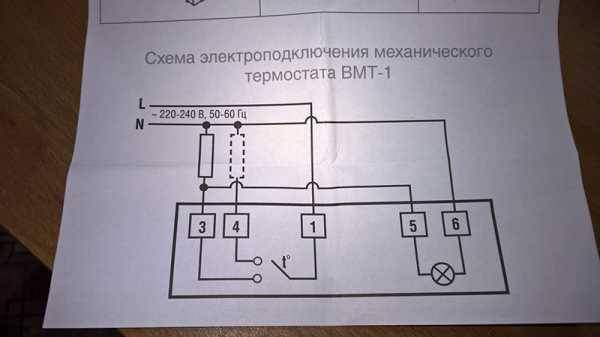

Термостаты ВМТ 1 и ВМТ 2 как подключить

В отличие от радиаторов, инфракрасные обогреватели помогают обустроить отопление на большей площади при гораздо низкой температуре. Это позволяет экономично нагревать современные дома. Чтобы обеспечить тепловой комфорт для пользователей и контролируемую работу напольного оборудования, следует использовать элементы управления. Ниже приведена информация о том, как подключить термостат Ballu BMT 1 и BMT 2, особенностях и преимуществах этих приборов.

Контроль через термостат ВМТ

Тепловой комфорт – это субъективное чувство каждого человека. Это условие, при котором люди выполняют обычную домашнюю работу без излишнего перегрева или переохлаждения. Для регулирования температуры необходимы термостаты, они помогают правильно функционировать инфракрасным обогревателям. ВМТ – это современное электронное устройство с обратной связью, которое поддерживает точную заданную температуру.

Система его управления очень проста и в то же время эффективна – следует установить значение, которого нужно достичь в выбранной комнате. Датчики определяют температуру, а затем включают устройство, чтобы достичь желаемого значения. После этого нагревательные приборы автоматически выключаются. Следующее включение происходит, когда температура начнет падать. Такая система управления экономит электроэнергию – обогреватели работают всего около 4-6 часов в день.

Перед тем как ответить на вопрос, термостат ВМТ 1: как подключить, следует знать, что температура в квартире в значительной степени зависит от расположения обогревателя. Рекомендуется устанавливать его в доступное место, вдали от сквозняков (окна, двери).

Главные преимущества

К основным плюсам терморегуляторов ВМТ относятся:

  • легкость употребления (просто используйте циферблат, чтобы установить требуемую температуру в комнате);
  • низкие затраты на покупку и последующее обслуживание.

Таким образом, управление температурой внутри дома позволяет поддерживать достаточный тепловой комфорт и сокращать расходы на отопление.

Перед монтажом

Следует знать, что ответ на вопрос: термостат ВМТ 2 – как подключить, напрямую связан с монтажом Ballu BMT 1

Чтобы безопасно их установить рекомендуется соблюдать меры предосторожности:. перед началом работы выключите обогреватель от сети; используйте провода со стандартными цветами и подходящим поперечным сечением

  • перед началом работы выключите обогреватель от сети;
  • используйте провода со стандартными цветами и подходящим поперечным сечением.

Значение цветов проводов:

  • коричневая фаза – управляющий кабель;
  • голубая фаза – нейтральный провод N («ноль»);
  • красная или черная – фазный проводник.

Рекомендуется использовать провода с поперечным сечением 1,5 мм2.

Установка терморегулятора

Несколько слов о том, как подключить термостат Баллу ВМТ 1. Монтаж прибора должен проходить последовательно:

  1. Отодвиньте крышку терморегулятора и выверните винты и заглушки.
  2. В розетке при помощи индикаторной отвертки определяете фазу.
  3. Коричневый провод (фаза) присоединяете к датчику.
  4. К третьему проводу по схеме подключаете один конец обогревателя.
  5. К оставшемуся концу подсоединяете синий провод.
  6. Между третьим и пятым проводом поставьте перемычку.
  7. После промежуточного испытания, в котором прозванивают устройство, чтобы проверить, работает ли терморегулятор, надевается пластиковая коробка.

На рисунке ниже указано как присоединить термостат Ballu BMT 1 согласно схеме подключения. К месту расположения прибора прокладывают проводку, которую подсоединяют к нулю или фазе.

На термостат Ballu BMT 2 схема подключения аналогична приведенной выше, только номера клемм разные. После монтажа прибор соединяют с инфракрасным обогревателем отдельно проведенной линией.

Article Rating

В заключение

Вот и вся инструкция по установке и подключению инфракрасного обогревателя напрямую к терморегулятору и сети. Как Вы видите, мероприятие довольно простое и не требует особых навыков в электрике.

Напоследок хотелось бы добавить несколько собственных рекомендаций, связанных с установкой и обслуживанием изделия:

На сегодняшний день существуют механические и электронные терморегуляторы. Преимущество первого варианта – низкая стоимость и простота использования. В то же время современные изделия с циферблатом имеют большое количество функций, которые позволят сделать отопление не только экономичным, но и автоматическим. Настоятельно рекомендуем Вам отдать предпочтение именно современным электронным изделиям, т.к. это и облегчит Вашу жизнь и сделает отопление наиболее эффективным.

Также читают:

Как подключить регулятор температуры

  • Производитель: СТН
  • Код товара: СТН 500 без терморегулятора
  • Доступность: В наличии

Доступные опции

Нагревательные панели «СТН» – это инфракрасно-конвективные обогреватели, которые можно использовать в качестве дополнительного или основного обогрева помещения. Область применения обогревателей «СТН» очень обширна. Они предназначены для обогрева жилых, общественных, промышленных и даже сельскохозяйственных помещений. Их можно устанавливать в квартирах, коттеджах, деревянных домах, офисах, гостиницах. Прекрасно подойдут для аэропортов, складских помещений, магазинов, для обогрева школ, детских садов и больниц.

ЭФФЕКТИВНОСТЬ

В обогревателях используется два типа обогрева, инфракрасный и конвективный. При таком сочетании, прогревается не только воздух в помещении, но также предметы и стены. Их поверхность дополнительно отдает тепло. Инновационный нагревательный элемент из аморфного металла нагревает прибор за считанные минуты благодаря физико-химическим свойствам и конструкции прибора, что является несомненным преимуществом. Поэтому инфракрасно-конвективные обогреватели эффективнее традиционных приборов. Ваше помещение будет обогрето намного быстрее при меньших затратах на электричество.

Модель мощностью 500 Вт предназначена для обогрева площади помещения до 10 м².

УНИВЕРСАЛЬНОСТЬ

Для прогрева больших объемов помещения рекомендуется использовать несколько обогревателей, их также можно объединить и быстро создать полноценную систему электрического отопления. Конструкция позволяет подключаться к системе «Умный дом» и даже использовать обогреватели в паре с тёплым полом. Настройка и установка очень простая и не займёт много времени. Благодаря лаконичному дизайну и небольшим габаритам панели отлично смотрятся в любом помещении и не займут много места.

НАДЁЖНОСТЬ

Одна из важных особенностей приборов «СТН» – это высокая прочность и надёжность, которая достигается за счёт качественных материалов и простоты конструкции. Электрообогреватели «СТН» очень трудно сломать. Модели без терморегулятора обладают степенью защиты IP 67, что позволяет использовать их в самых сложных условиях.

Нагревательные панели СТН имеют гарантию 5 лет. Срок эксплуатации не менее 10 лет.

БЕЗОПАСНОСТЬ

Конструкторы позаботились и о безопасности. Класс защиты от поражения электрическим током подразумевает наличие усиленной изоляции. Заземление корпуса не требуется.

Закрытый нагревательный элемент из аморфного металла исключает ожоги, не сжигает пыль и не сушит воздух.

Абсолютная электрическая и электромагнитная безопасность подтверждается сертификатами РФ, ТС, ЕС.

Помимо этого, модель также выпускается во взрывозащищенной комплектации (НЭБ-М-НСЕх), что идеально подходит для установки на автозаправочных станциях, заводах, предприятиях угольной или нефтедобывающей промышленности, химических и газовых объектах и других местах, к которым предъявлены высокие требования безопасности. Оборудование выпускается по ТУ 3443-002-92573011-2017 и технической документации изготовителя для работы во взрывоопасных средах и соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «о безопасности оборудования для работы во взрывоопасных средах».

Электрические обогреватели «СТН» – это превосходное сочетание эффективности, надёжности и универсальности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
