Как правильно подключить батарею отопления в квартире – варианты и проверенные способы

Плюсы байпаса

Домовладельцу иногда сложно принять решение по рекомендации специалистов при монтаже однотрубной системы отопления об установке байпаса. Принцип прост: в конструкцию включается обводная труба (это и есть байпас), которая сэкономит материальные ресурсы, и позволяет вести локальный ремонт радиатора без отключения всей системы. Последнее актуально для владельцев частных домов и для жильцов типовых многоэтажек прошлого века.

Фото 1. Радиатор, подключенный к отопительной системе. Стрелками указано расположение байпаса и шаровых кранов.

Для обладателей обширного жилого помещения с однотрубной системой теплоснабжения, станет целесообразным подключение «обводки». Она представляет собой отрезок трубы, который устанавливается в непосредственной близости от радиатора. Диаметр трубы на одну позицию ниже, чем сечение основного трубопровода. Это объясняется тем, что при подаче носителя, вода предпочитает устремляться по каналам большего диаметра. Таким образом, появляется возможность безболезненно для отопления дома начать ремонт протекающих узлов радиатора.

Самотечная система не обеспечивает комфортную (и регулируемую) температуру в жилых помещениях, вот здесь и необходим байпас. Мастера монтируют обводную трубу с расположенным в ней циркуляционным насосом и термодатчиками. Не беда, если прервётся энергоснабжение — байпас направит потоки воды по принципу «самотёка» и в аварийном режиме. Обводная труба приносит экономию домовладельцу до 25% платы за электроэнергию, перемежая самотёк и принудительную циркуляцию теплоносителя.

Внимание! Циркуляционный насос устанавливайте в обводную трубу, придерживаясь правила «криволинейности»: чем больше изгибов, тем меньше теплопроводность системы отопления. Байпас с двух сторон «окружается» шаровыми кранами для ограждения подачи воды в определённый радиатор

Байпас с двух сторон «окружается» шаровыми кранами для ограждения подачи воды в определённый радиатор.

Коэффициент эффективности разных способов подключения

Решая, как правильно подключать батареи отопления, нужно обратить внимание и на эффективность способа соединения. Рассчитывая мощность обогревательного прибора, используют различные коэффициенты, повышающие и понижающие

Они имеют самое непосредственное отношение к способу подключения радиатора с центральным стояком. Различные схемы имеют такие показатели:

  • боковой — К равен 1, 0;
  • диагональный — К равен 1,1-1,2;
  • нижний — К равен 0,7-0,9.

Как видно, радиатор отопления может иметь самый большой коэффициент эффективности, если правильно подключить его при помощи диагонального способа. Но каждый собственник жилья решает самостоятельно, каким типом подсоединения воспользоваться.

Нюансы установки

Встречаются две разновидности биметаллических радиаторов: частично или полностью биметаллические

В первом случае для изготовления вертикальных коллекторов используется алюминий, что требует особенной осторожности во время монтажа..  Существуют следующие требования, как правильно подключить биметаллическую батарею:

 Существуют следующие требования, как правильно подключить биметаллическую батарею:

Соединяя арматуру и коллекторы, следует удерживаться от чрезмерных усилий. Как правило, сопроводительная документация содержит подробную инструкцию по установке

Очень удобен в этом отношении динамометрический ключ, позволяющий контролировать прилагаемое усилие.
При использовании льняной подмотки важно не переусердствовать с ее количеством. Иначе часть усилий уйдет на нее, что в итоге приведет к появлению микротрещин

После попадания в них теплоносителя запуститься процесс отслоения краски. Как результат, рано или поздно появится течь. Лучше всего применить герметик и немного лена. От применения краски в системах, где в качестве теплоносителя выступает антифриз, лучше отказаться. Это приведет к быстрому разъеданию уплотнителя и появлению течи.

  • Батарею необходимо монтировать в строго горизонтальном положении. Исключение составляют случаи применения воздухоотводчика, когда для большей эффективности спуска газов допускается некоторое отклонения угла вперед по ходу циркуляции. В обратную сторону делать уклон запрещается, т.к. это нарушает циркуляцию.
  • При подвешивании радиатора необходимо использовать три кронштейна: два сверху и один снизу. Верхние элементы принимают на себя всю нагрузку. За счет нижнего крепежа задается нужное направление.
  • Чтобы обеспечить эффективный воздухообмен, следует придерживаться следующих параметров: расстояние до пола – от 60 мм, до подоконника — от 100 мм.

В некоторых случаях производителем могут рекомендоваться другие дистанции, в зависимости от особенностей конструкции (отличия обычно касаются нескольких сантиметров). Однако просвет между задней поверхностью батареи и стеной остается неизменным — 30-50 мм.

Способы, по которым можно подключить радиаторы

Существует несколько способов подключения радиаторов в систему отопления.

Нижний: узлы подключения

Сложно замаскировать отходящие от боков радиатора трубки. Чтобы не испортить дизайн помещения сантехническими коммуникациями применяются нижнее подключение, которое аккуратно подводится снизу к двум точкам на одной из сторон изделия.

Преимущества:

  • Лёгкость маскировки. Две трубки снизу можно просто прикрыть панелью.
  • При этом типе подключения устройство легко отключить от системы, не сливая теплоноситель из остальных батарей.
  • Панель радиатора нагревается быстро, а вода проходит по нему быстрее, чем при стандартном боковом подключении.
  • Возможность применять как одно-, так и двухтрубную схему, а также вертикальную и горизонтальную ориентацию.

Недостатки:

При малом расстоянии от пола до обогревателя появляются трудности в монтаже, особенно в том случае, если возникает необходимость добавить в схему терморегулятор.

Важно! Эффективность использования нижнего типа подключения увеличивается при монтаже с его помощью вертикальных радиаторов — узких, но высоких (около 1,5—2-х метров) изделий, которые создают тепловую волну для ликвидации очагов проникновения холодного воздуха. Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения.

Схема: От подающей трубки отходят два контура, через которые теплоноситель будет попадать в радиатор и выходить из него, и подключаются к обогревателю с помощью клапанов нижнего подключения.

Боковой, особенности прогрева последних секций

Это распространённый в коммунальных квартирах тип подключения, так как применяется он при вертикальной ориентации контура труб. Обе трубы (подающая и отводящая) — располагаются сбоку от радиатора.

При этом подающая трубка может быть с одного края, а отводящая — с другого, или же они, по выбору мастера, устанавливаются обе с одного края.

Преимущества:

  • Простой способ монтажа.
  • Быстрый нагрев радиатора.
  • Эффективное использование с вертикальной ориентацией отопительной системы.

Недостатки:

  • Невозможность использования с длинными батареями: последние секции остаются непрогретыми.
  • Трудность в маскировке.

Схема бокового подключения: подводящий контур отопительной системы, идущий от котла или расширительного бачка, заводится в обогреватель сбоку.

Выводящий — либо с одной стороны (при двухтрубной вертикальной ориентации) либо с противоположной (при однотрубной).

Подключение:

  1. Нельзя нарушать подающий и отводящий контуры: первый всегда выше второго.
  2. На трубы устанавливаются запорные клапаны, кран Маевского и термостат.

Диагональный

Схема считается лучшей из возможных, так как теплоносителем захватывается вся площадь обогревателя. Суть проста: труба, по которой поступает горячая вода, монтируется у верхнего бока изделия, а собирающая труба для удаления остывшей воды — у нижнего. Получается, что жидкость описывает в обогревателе оптимальный для эффективной работы системы маршрут.

Преимущества:

  • Особая эффективность при монтаже на длинные радиаторы (от 10 секций), поскольку здесь такое подключение показывает лучшие результаты по скорости циркуляции воды и мощности теплоотдачи.
  • Значительный уровень охвата площади обогревателя теплоносителем: жидкость распределяется по устройству равномерно, быстро заполняя секции, что обеспечивает ровную волну тепла.

Недостатки:

  • Сложная геометрия разводки труб, затрудняющая монтаж подключения.
  • Трудности при маскировании.
  • Большой объем необходимого сантехнического материала.

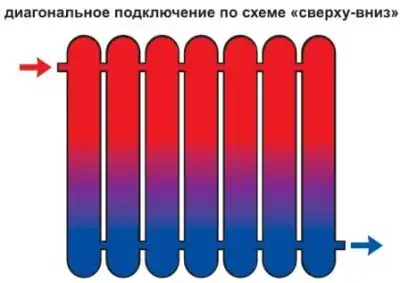

Схема диагонального подключения: Подающий контур монтируется сверху, отводящий ― снизу с противоположного края; теплоноситель проходит маршрут сверху вниз.

Подключение:

  1. Необходимо применение запорных кранов, поскольку при сложном разветвлении опасны протечки и прорывы.
  2. Трубы проводятся параллельно плоскости друг друга.

Внимание! При данном способе подключения достигается высокая скорость циркуляции воды, поэтому установка насоса способна вызвать неэффективную отдачу тепла: теплоноситель будет выходить из радиаторов ещё горячий

Принудительная циркуляция

Сам процесс происходит точно так же, как и в случае с естественным кругооборотом воды. Отличие только в наличии циркуляционного насоса, который создаёт давление, необходимое для перемещения по трубам воды различной температуры. Принудительная циркуляция используется в больших зданиях, когда не хватает мощности естественного движения.

Фото 3. Схема системы отопления с циркуляционным насосом, который обеспечивает движение теплоносителя по трубам.

Подключение всех элементов происходит так же, как и в первом случае. Насос устанавливается к магистральной трубе, ближе к расширительному баку. Его использование повышает эффективность отопления, обогревать можно большую площадь, даже в несколько этажей.

Внимание! Насос не должен работать вхолостую, только при заполненной водой системе! Иначе оборудование выходит из строя!

Однотрубное отопление

Однотрубная отопительная система – это самая простая и дешевая в обустройстве конструкция. Такая схема разводки обычно используется в многоквартирных постройках, но и в частных домах она порой встречается. В однотрубной системе радиаторы устанавливаются по схеме последовательного подключения, т.е. теплоноситель проходит через отопительные приборы по очереди. Из последнего радиатора остывший теплоноситель возвращается в отопительный котел или стояк.

Ключевым недостатком однотрубной схемы является неравномерный прогрев установленных радиаторов и невозможность контроля их теплоотдачи. Установка регулятора на одну батарею приводит к регулировке дальнейшего участка контура. Расположенные далеко от котла батареи получают гораздо меньше тепла – оно попросту остается на предыдущих приборах. Даже если точно знать, как правильно подключить батарею, равномерной теплоотдачи в однотрубной системе достичь не выйдет.

Естественная циркуляция воды через батареи

В квартирах индивидуального пользования, частных домах и коттеджах чаще всего используется естественная циркуляция воды. Эта система состоит из следующих элементов:

  • трубопровод (подающий и обратный);
  • нагревательный элемент;
  • котёл;
  • расширительный бак.

Фото 2. Схема системы отопления с естественной циркуляцией. Теплоноситель движется по трубам, расположенным под уклоном.

Вода в таком устройстве движется по естественным законам физики, без какого-то принудительного действия. Подогретая жидкость поднимается по стояку и выдавливается холодным потоком из обратки и двигается к радиаторам.

Сначала вода нагревается в котле и течёт по батареям, где отдаёт тепло. Затем по обратному трубопроводу возвращается в котёл уже остывшей и опять нагревается. Кругооборот постоянно повторяется.

Трубопроводы прокладываются с наклоном в сторону движения жидкости.

При установке системы отопления с естественной циркуляцией учитывают некоторые моменты.

  1. Нагревательный котёл устанавливается ниже уровня радиаторов.
  2. Диаметр труб не меньше дюйма, а в некоторых случаях и больше.
  3. Уклон труб примерно 1 см на метр.
  4. Расширительный бачок — необходимый элемент системы.
  5. Минимальная температура воды — 55 °С.
  6. Давление в этом случае небольшое, потому диаметр труб должен быть большим.

При установке трубопровода нужно, чтобы было как можно меньше препятствий для движения теплоносителя: изгибов, поворотов, подъёмов. Выбирается наиболее удачный вариант укладки труб.

Трубы могут быть из различного материала: пластиковые, металлопластиковые, металлические. У каждого вида есть преимущества и недостатки. Например, металлопластик более лёгкий, не требует покраски. Металлические трубы имеют способность нагреваться, что облегчает обогрев комнат.

Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, не обязательно подойдет другому.

Тем не менее, если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

  • размер радиаторов и их тепловая мощность;
  • размещение отопительных приборов внутри дома;
  • схема подключения.

Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

  • в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
  • ребра на конвекторах должны быть направлены вертикально;
  • середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
  • общая длина батареи должна составлять от 75 % ширины оконного проема;
  • отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.

Необходимость в корректировке теплоотдачи

Существует две причины, почему требуется регулировка радиаторов отопления:

  1. Снижение расходов на обогрев жилья. Правда, в квартире, расположенной в многоэтажном доме, снизить сумму платежей можно только при наличии общедомового счетчика тепла. В частном домовладении в случае установки автоматизированного котла монтаж регуляторов вряд ли потребуется. Сумма экономии будет значительной.
  2. Наличие необходимости поддерживать нужный температурный режим в помещениях. Например, в одном помещении это может быть  17 градусов тепла, а в другом – 25 градусов. Для этого нужно выставить соответствующие цифры на термоголовке или прикрыть вентиль.

Подключение по схеме Тихельмана

Отличие схемы Тихельмана (двухтрубное попутно перехлестывающее присоединение батарей) заключается в установке сужающих устройств на отдельных участках труб, подающих и отводящих теплоноситель. Например: от котла идет 50-миллиметровая подающая труба. В нее врезают подачу на первый из радиаторов диаметром 20 миллиметров. Дальше следует 20-миллиметровый участок отвода на второй прибор. После него диаметр стояка составляет уже 32 миллиметра. Затем следует еще один 20-миллиметровый отвод. Далее после третьего радиатора диаметр стояка равен 25 миллиметров. После последнего 20-миллиметрового отвода находится последняя из батарей.

Обратку собирают согласно зеркальной схеме. К стояку отвода подключают первый прибор в конструкции, используя трубу наименьшего диаметра, а последним – крайний радиатор с помощью 50-миллиметрового отрезка трубы. Используя схему Тихельмана, даже при условии большой протяженности теплотрассы на таких объектах как промышленные склады, огромные особняки, можно обеспечить равномерный прогрев всех батарей, причем с минимальными потерями тепла.

Варианты отопительных систем

Наиболее распространенными и востребованными являются однотрубная и двухтрубная отопительные системы. Рассмотрим каждую из них внимательнее и правильное подключение батарей отопления в каждом случае.

Горячий теплоноситель распространяется по трубам сверху вниз, равномерно распределяясь по всем отопительным приборам. Подобная система монтируется довольно легко, требует сравнительно небольшого количества материалов. Но вместе с тем, она имеет и ряд недостатков:

  • отсутствует возможность корректирования степени нагрева отдельных радиаторов;
  • на нижних этажах температура батарей может быть значительно ниже, чем на верхних, поскольку теплоноситель доходит до них уже остывшим;
  • в случае поломки на каком-либо этаже отключается весь стояк;
  • достаточно сложно выполнить отключение от системы для установки автономного отопления.

Однотрубная отопительная система

Двухтрубная отопительная система чаще всего используется для создания отопления в частных домах, коттеджах. Она подразумевает подключение к радиатору сразу двух труб: по одной к батарее поступает горячий теплоноситель, а по другой производится отток уже остывшей воды

При этом важно учитывать – все радиаторы в двухтрубной системе подключаются только параллельно

Кроме того, при таком типе системы существует возможность корректирования степени нагрева каждого отдельного радиатора – это позволяет создавать максимально комфортную температуру в каждом помещении.

Двухтрубная система отопления

Отопительная система такого типа включает в себя следующие элементы:

  • радиатор с клапаном в верхней части и заглушкой в нижней;
  • пробки радиатора;
  • клапан с терморегулятором;
  • байпас;
  • хвостовик;
  • запорный кран;
  • муфты и контргайки;
  • отопительные трубы (металлические, полипропиленовые).

Состав системы отопления

Следует отметить, что такой же набор комплектующих, за исключением клапана с терморегулятором и байпаса, подходит для монтажа однотрубной отопительной системы.

Монтаж. Пошаговое руководство к действию

Разводку можно осуществлять как металлическими, так и пластиковыми трубами.

Пластиковое отопление сделать своими руками гораздо проще и легче, чем работая со стальными трубами и запорной арматурой.

Последний вариант выглядит предпочтительнее, так как не требует сварочных работ, все делается аккуратно и быстро. Полипропиленовые трубы долговечны и не подвержены внутренней коррозии. Сделать своими руками отопление из пластмассовых труб гораздо проще, чем работая со стальными трубами.

В том случае если котел оборудован циркуляционным насосом, для отопления небольшой двухкомнатной квартиры оптимальным станет вариант с однотрубной системой отопления, в которой количество радиаторов не превышает 4-5 шт.

На схеме видно, что для однотрубной системы идеальным является подключение радиаторов по диагонали. В таком случае теплоноситель будет полностью контактировать со всей внутренней поверхностью батарей.

Для квартир с большей жилой площадью нужно использовать двухтрубную систему, а если планируется подключение теплого пола и системы горячего водоснабжения, то потребуется еще и двухконтурный котел. Эффективность нагрева всех радиаторов в квартире при двухтрубной системе выше, по сравнению с одноконтурной. При двухтрубной отопительной системе в квартире обычно используется нижняя разводка и соответствующий тип подключения радиаторов. На схеме можно увидеть, каким образом идет расположение труб в квартире, как подключаются батареи и как организовано горячее водоснабжение в доме. Сделанный из пластиковых труб контур легко можно заменить или изменить при необходимости его конфигурацию.

Труба может быть армирована стекловолокном или алюминиевой фольгой. Благодаря такой конструкции, армированные полипропиленовые трубы способны выдерживать высокое давление (до 25 атм.) и значительный нагрев, в пределах 70-900С. Трубы, армированные стекловолокном, имеют более высокий показатель линейного расширения и склонность изгибаться под воздействием высокой температуры

Поэтому для них очень важно уделять повышенное внимание компенсации температурных удлинений

Для обеспечения возможности отключения каждого радиатора отдельно Необходимо оборудовать их запорным вентилем и терморегуляторами, с помощью которых можно будет регулировать температуру обогрева в помещении.

Изначально определитесь, какой тип радиаторов вам подходит. Чугунные радиаторы более надежны, однако для этого типа характерна высокая стоимость и громоздкость самой конструкции. Наиболее массово сегодня используются в отопительных системах биметаллические радиаторы. Сочетание стали и алюминия дает высокие эксплуатационные характеристики этому материалу. Сталь способна выдерживать высокое давление в системе, а алюминий обладает прекрасной теплоотдачей.

Невысокая цена, высокая технологичность и простота в установке обеспечивают биметаллическим радиаторам высокую популярность. Устанавливаются батареи на кронштейны, которые монтируются непосредственно в стены. Оптимальное место установки радиатора в квартире — под окном, на расстоянии не более 10-12 см от подоконника и на таком же расстоянии от пола. Расстояние межу панелями и задней стенкой радиатора не должно быть меньше 5 см.

Тип подключения радиаторов к трубам выбираете сами. Существует четыре варианта подключения батарей к трубопроводу:

  • диагональное или перекрестное;
  • одностороннее;
  • нижнее;
  • однотрубное.

На рисунке схеме показаны все четыре варианта подключения со всеми вытекающими из этого последствиями.

Виды обвязки, или как правильно подсоединить батарею отопления

Обеспечение дома или квартиры теплом — задача номер один в холодное время года. Поэтому каждый обыватель стремится первым делом создать эффективно работающую систему, которая была бы при этом экономически оправданной. А поскольку в основной своей массе системы отопления представлены радиаторным типом, вопрос о том, как правильно подсоединять батареи отопления — один из самых актуальных.

Для многих это ни о чем не говорит, особенно для тех, кто впервые сталкивается с проблемой обвязки отопительной системы. А вот тот, кто уже имел дело с созданием подобных схем, прекрасно понимает, о чем идет речь.

Классификаций типов обвязки и разводки трубной системы не так уж много, тем более, когда дело касается обвязки радиаторов. Поэтому разобраться в этом вопросе будет не очень сложно. Чаще всего именно разводка труб влияет на характер присоединения батарейных радиаторов. Поэтому необходимо рассмотреть классификацию различных систем отопления и установить, к какой из них лучше всего подходит то или иное подсоединение.

Как будем подключать?

Схема подключения радиаторов может быть различной. От того, какому варианту будет отдано предпочтение, зависит уровень теплоотдачи и комфортность нахождения в квартире. Неправильно выбранная разводка может на 50% снизить мощность системы отопления.

Наибольшее распространение получила односторонняя боковая схема, отличающая наибольшим показателем теплоотдачи. В этом случае трубу, подводящую теплоноситель, соединяют с верхним патрубком, а отводящую с нижним.

Если сделать наоборот, эффективность обогрева помещения снизится практически на 7%. Для подключения многосекционных радиаторов такая схема не всегда оправдана, так как возможен недостаточный прогрев последних секций. Избежать этого можно путем установки удлинителя протока воды.

В квартире со спрятанными в полу или проходящими под плинтусом трубами используется нижнее подключение.

Это наиболее эстетичный вариант, при котором патрубки для подвода и отвода теплоносителя располагаются внизу в полу, а потому для подключения используются нижние отверстия.

Диагональное

Монтаж батарей, у которых двенадцать или больше секций, осуществляется по диагональной схеме.

Теплоноситель подается через верхний патрубок, располагающий с одной стороны радиатора, а отводится через нижний на другой стороне.

Последовательное

Такая схема подключения предполагает наличие в системе отопления давления, достаточного для движения теплоносителя по трубам.

При этом стоит предусмотреть кран Маевского, предназначенный для отвода избыточного воздуха.

Важно помнить, что выполнение ремонтных и профилактических работ будет сопровождаться отключением всей отопительной системы

Параллельное

Параллельная разводка предполагает наличие специального теплопровода, встроенного в систему отопления, через который теплоноситель подается и отводится наружу.

Наличие специальных кранов на входе и выходе делает возможным замену отдельных радиаторов без отключения теплоснабжения. Однако схема может стать причиной недостаточного прогрева труб при пониженном давлении в системе.

Способы подключения

А вот теперь можно переходить к основной теме. Существует всего лишь 4 основных способа подсоединения радиаторов к отопительной системе дома.

Боковое подключение

Боковое подключения радиатор

Здесь все просто — обычно такой вид подключения используется в многоэтажных домах, где отопительные приборы подсоединяются к стояку с движущимся теплоносителем. Кстати, этот вид подключения считается основным в плане выбора коэффициента, который определяет эффективность тепловой отдачи приборов. И составляет он 1,0.

Почему такое отношение к боковому подключению? Дело в том, что городских квартир с ним больше всего, то есть это основной вид подсоединения. А называется схема так, потому что в ней два патрубка — подачи и обратки — подключены с одной стороны батареи, то есть сбоку.

Обычно подающий контур соединяется через верхнюю футорку, а обратка — через нижнюю. Но встречается и другой вариант с противоположным подключением. Правда, в этом случае эффективность тепловой отдачи снижается до 7%.

Есть еще один фактор, который снижает эффективность теплоотдачи радиаторов с боковым подключением. Специалисты говорят о том, что прибор будет работать эффективно лишь в том случае, если в нем не больше 15 секций. Если этот предел увеличивается, то эффективность резко снижается.

Диагональное

Схема здесь такова:

  • Контур подачи подключается к верхней футорке.
  • Контур обратки — к нижней, но с противоположной стороны радиатора.

В результате основной поток теплоносителя внутри батареи отопления движется по диагонали, отсюда и такое название.

Кстати, отопительные приборы с большим количеством секций подключаются именно так. Только таким образом можно обеспечить равномерное заполнение радиатора, а, соответственно, и добиться высокой тепловой отдачи прибора.

При таком подключении тепловые потери через прибор составляют всего 2%. Поэтому при теплотехнических расчетах системы отопления в этом случае берется коэффициент, равный 1,1.

Нижнее (седельное)

Седельное подключение радиатора

Этот вариант еще называют седельным. Подключить таким способом радиатор можно лишь в том случае, если труба подачи теплоносителя проложена по полу или утоплена в него. По сути, этот вид подсоединения может быть использован только в однотрубной схеме разводки.

К примеру, система отопления «ленинградка». Как она работает? От отопительного котла по полу пропускается труба, которая проходит по всем помещениям здания. В каждой комнате устанавливается один или несколько радиаторов. И каждый прибор подключается к этому трубопроводу через нижние футорки.

Такая отопительная система работает неплохо, но есть у нее один минус. Радиаторы, которые находятся в самых дальних от котла комнатах, нагреваются не по нормативу. А значит, теплоотдача у них меньше.

Что можно предпринять в данном случае?

  • Увеличить количество секций.
  • Установить в систему отопления циркуляционный насос.

Какой вариант выбрать, каждый решает сам. Но учтите, что с установкой насоса ваша отопительная сеть сразу же переходит в категорию энергозависимых.

Нижнее

Нижнее подключение батареи

Это еще одно нижнее подключение, но в данном случае за основу принимается конструкция отопительной батареи. Существует такой тип радиаторов, в состав которых входит стандартное количество патрубков — всего два. Располагаются они обычно снизу и с одного края.

Производители специально выпускают конструкцию, которая обеспечивает спрос на скрытую разводку отопительных труб. Трубы обычно прокладывают в теле полового основания, а наружу выводят лишь два патрубка, которые и подключают к радиаторам.

Спрос на такие батареи отопления растет, особенно, когда дело касается частного домостроения. Специалисты рекомендуют использовать их только в системах с принудительной циркуляцией теплоносителя.

Заключение по теме

Какой же вывод? Правильное подключение радиаторов отопления является важным критерием эффективной работы всей системы. От этого будет зависеть не только температура внутри комнат, но и расход топлива. А экономия сегодня стала основным показателем, от которого зависит благосостояние каждого жителя квартир и частных домов.

Читайте далее:

Разбираемся, как подключить батарею отопления в квартире

Как правильно подсоединить биметаллические радиаторы с нижним подключением

Разбираемся, как продуть батарею отопления

Как правильно подключить радиатор отопления — разбор существующих схем

Подключение радиаторов отопления — схема и способы

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
