Зачем нужен насос для котла отопления и как его выбрать

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

  1. Производительности.
  2. Шумоизоляции.
  3. Надежности.
  4. Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

  • По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
  • По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Характеристики насосов

Все циркуляционные насосы имеют два основных параметра:

  • Н – величина напора, т.е. высоты, на которую насос может поднять жидкость (измеряется в метрах);
  • Q – расход жидкости за определенный временный промежуток (измеряется в кубических метрах), который имеет прямую зависимость от мощности отопительного котла и диаметра используемых труб.

Насос в отопительной системе практически не используется для подъема воды, поэтому основным показателем является параметр Q. В современных отопительных котлах зачастую имеется встроенный насос, поэтому установка дополнительного насоса не потребуется.

Необходимость монтажа циркуляционного насоса возникает в том случае, если используется слабый котел, или же если отапливаемая площадь была увеличена. Перед тем, как поставить дополнительный насос в систему отопления, нужно рассчитать расход жидкости в контуре. Кроме того, нужно правильно подобрать мощность насоса, которая определяется в зависимости от длины трубопровода – каждые 10 м длины контура требуют 0,6 м напора.

Существует два основных вида насосного оборудования:

  1. Сухие . В таких устройствах перекачиваемая жидкость не вступает в контакт с ротором. Герметичность достигается за счет уплотнителя, расположенного между насосом и его двигателем. КПД сухих насосов составляет около 80%, что позволяет с успехом использовать их для перекачки больших объемов жидкости. Для обустройства домашних отопительных систем насосы данного типа не применяются ввиду чрезмерного уровня шума, который они вырабатывают в процессе эксплуатации.

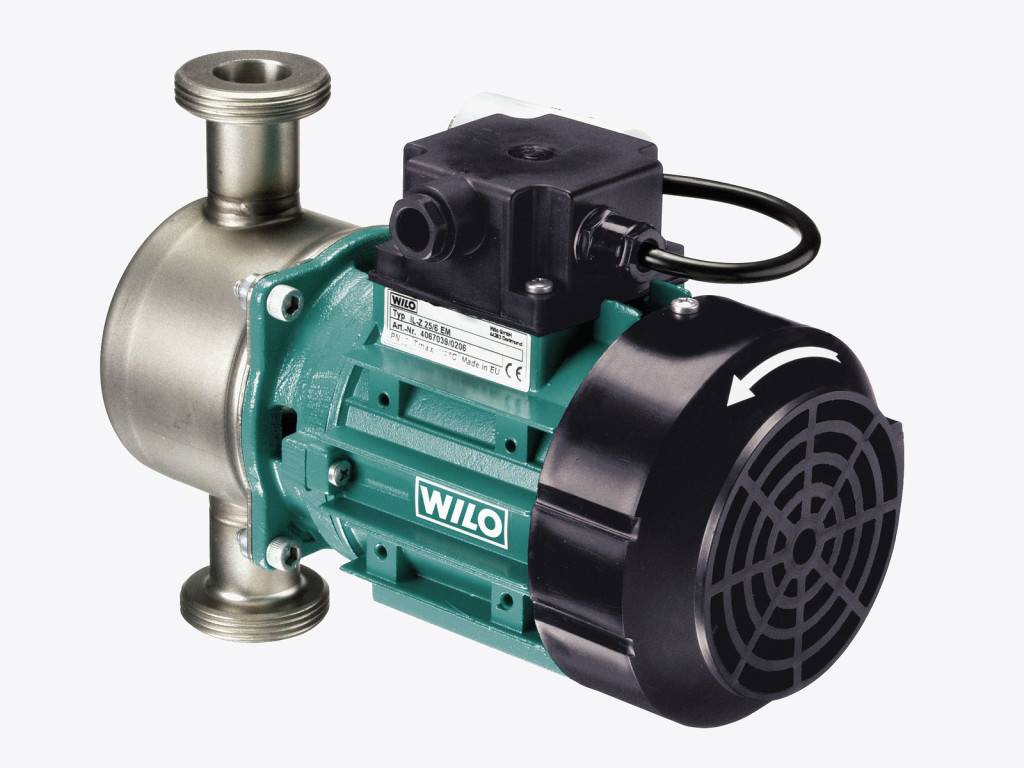

  2. Мокрые . В данном случае ротор погружен в перекачиваемый теплоноситель. Охлаждение двигателя осуществляется за счет воды. Электроэнергия подается в устройство через статор. Из достоинств такого оборудования стоит отметить долговечность, надежность, компактность, простоту обслуживания и низкий уровень шума. Основные недостатки – низкий КПД (не более 50%), возможность использовать такие устройства только в частных домах и квартирах, а также полная непригодность мокрых насосов для перекачивания питьевой воды.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат ). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

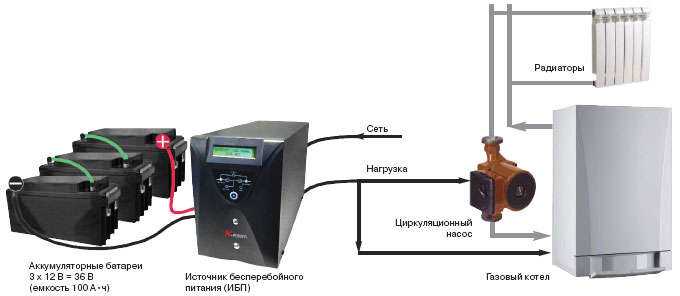

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Схема подсоединения циркуляционного насоса к термостату

3 Основные характеристики

Во время выбора насоса необходимо изучить технические параметры, сопоставив их с требованиями отопительной системы.

Основными критериями являются:

  • производительность — объем теплоносителя или перекачка за определенный промежуток времени;
  • давление, перекрывающее потери гидравлики в трубопроводе;
  • мощность;
  • рабочая температура теплоносителя.

Приборы со встроенной электроникой дают возможность быстро переводить систему в более удобный режим с учетом изменения температуры или напора в контуре. Автоматические насосы оборудованы цифровыми экранами, предоставляющими информацию о работе прибора.

Инструкция подключить циркуляционный насос

Примечание: Есть два варианта врезки насоса: с установкой перекрывающего вентиля или установкой шарового клапана на основную линию врезки.

  • При установке насоса в действующую теплосеть, предварительно слейте весь теплоноситель;
  • Если необходимо, проведите чистку труб отопления;

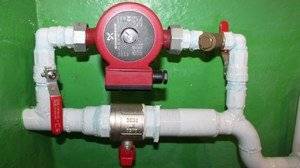

На участке установки насоса, монтируется байпас. Диаметр трубы байпаса нужно сделать меньше диаметра основной трубы;

Перед насосом ставим фильтр грязной очистки. На фильтре есть стрелка движения воды. Он остановит шлам системы;

  • Вал насоса должен быть установлен горизонтально. На корпусе насоса показана стрелка движения теплоносителя;
  • Запорные вентили (шаровые краны) ставятся до и после насоса. Они играют техническую роль на случай ремонта.;
  • Запорный вентиль или шаровой клапан ставится на основной трубе теплоносителя;

При сборке придерживаемся схемы;

После окончания установки насоса, система заполняется теплоносителем. Далее, открывается винт насоса для стравливания воздуха (вода появится в отверстии винта).

Важно! Установка циркуляционного насоса завершена. Если система отопления короче 80 метров, то достаточно одного циркуляционного насоса

Фото вертикальной установки циркуляционного насоса с шаровым клапаном

Фото вертикальной установки насоса с тремя вентилями

Как сделать ИБП своими руками?

Изготовить бесперебойник для насоса отопления от начала до конца, под силу только инженерам. Людям с базовыми навыками, есть вариант, собрать прибор из готовых блоков.

Решая, стоит ли за это браться, нужно учесть, что внешний вид у конструкции получится не слишком привлекательным, не будет ряда полезных и удобных функций, в том числе, автоматического включения-выключения. А стоимость самодельной версии получится всего процентов на 30 ниже, чем промышленная модель.

Подобрать и купить нужно:

  1. Импульсный блок питания.
  2. Инвертор 12/220. Также важна мощность инвертора (рабочая – 300 Вт, а пиковая – около 600 Вт, смотря по мощности насоса).
  3. Зарядное для батареи той же ёмкости, что и аккумуляторы.
  4. Аккумуляторы приобретаются так же и те же, что и при покупке обычного ИБП (см. ниже).
  5. Медная проводка на 12 квадратов.

Не берите автомобильные аккумуляторы для домашнего ИБП. Они рассчитаны на выдачу кратковременного и мощного тока, а для отопления требуется наоборот – небольшая сила тока, но длительный промежуток времени.

В автомобильных батареях быстрее происходит расслоение и они выходят из строя. Кроме того, эти аккумуляторы противопоказаны для использования в жилом помещении из-за испарений кислоты.

Особенности циркуляционных насосов

В системах с принудительной системой циркуляции насос устанавливают для увеличения теплоёмкости. Правильная установка циркуляционного насоса в системе отопления позволяет изменять тепло, которое передаётся в зависимости от наружной температуры при поддержании стабильности отопления в помещении.

Существует два типа такого оборудования: с сухим и мокрым ротором. Приборы с сухим ротором имеют повышенный КПД (около 80%), не создают много шума и требуют постоянного ухода. Работа устройства, имеющего мокрый ротор, другая, оно — с низким КПД (около 50%), более шумное, и его производительности достаточно для обогрева любого частного дома.

30 лет назад в домах использовалось так называемое вертикальное центральное отопление, которое работало от жидкости, циркулирующей по трубам, а источником тепла являлся газовый котёл или печь с дровами. Сейчас произошёл переход к строительству частного жилья с использованием обогревателей с насосом, что имеет следующие преимущества:

  1. Скорость теплоносителя увеличивается.
  2. Тепло, производимое котлом, быстро доставляется к радиаторам и возвращается на место.
  3. Процесс нагрева значительно ускоряется.
  4. Скорость выше, поэтому такое же количество тепла может быть подано в трубы с меньшим диаметром. Другими словами, труба с принудительной циркуляцией воды в насосе дешевле. Теперь ствол можно обернуть с минимальным отклонением и усложнить. Главное — сделать правильный подбор насосного блока и установить давление.
  5. Внутренний насос для циркуляции воды в отопительной системе позволил иметь тёплые полы и эффективные закрытые системы, работающие под высоким давлением.
  6. Удалось снять трубы, которые проходят вдоль стен и не всегда гармонируют с кухонным интерьером. Сейчас тепловые линии вмонтированы в стены, под пол и за подвесной потолок.

Рекомендации по порядку монтажа насоса

Этой работой следует заниматься в так называемое «межсезонье». Но если возникла необходимость провести установку в отопительный период, котел требуется «заглушить» и дождаться, когда температура теплоносителя упадет – это элементарные вещи, не нуждающиеся в дополнительных комментариях.

  • При необходимости монтажа байпаса его лучше собрать отдельно, установив все элементы арматуры и циркуляционный насос. Останется лишь сделать врезку в трубу.
  • Следующий этап – стравливание воздуха с одновременным контролем системы с целью обнаружения протечек.

После этого можно смело переключать контур на работу с насосом.

Полезные советы

Циркуляционные насосы подразделяются на 2 группы, по специфике расположения ротора – «мокрые» и «сухие». В чем разница? Не вдаваясь в особенности инженерных решений, достаточно лишь отметить плюсы и минусы каждой модификации.

С ротором «сухим». Более высокий КПД. Но есть и недостатки – повышенная «шумность», необходимость регулярного обслуживания (в первую очередь, смазка уплотнителей) и особые требования к условиям эксплуатации. Такие циркуляционные насосы обязательно устанавливаются в отдельных, причем абсолютно чистых помещениях. Объяснение простое – малейшая запыленность приводит к снижению их эффективности или поломке.

Рекомендация – «сухой» насос целесообразно приобретать, если в самом котле его аналог отсутствует, и изделие является единственным устройством, обеспечивающим циркуляцию воды по трубам системы отопления.

С ротором «мокрым». Как правило, эти насосы монтируются чаще. Дело в том, что все современные бытовые отопительные котлы изначально укомплектованы таким прибором (располагается под кожухом агрегата), а вновь устанавливаемый служит лишь дополнительным элементом, обеспечивающим лучшую циркуляцию теплоносителя. Например, при неправильном выборе модели теплогенератора, при увеличении протяженности контура обогрева, при установке радиаторов, не предусмотренных первичной схемой.

Минус такого насоса – низкий КПД. Но с учетом, что он в системе не единственный, данный недостаток нивелируется, так как особо не отражается на эффективности отопления. Дополнительное преимущество – не требуется тех/обслуживание. Такие насосы исправно функционируют до полной выработки ресурса при условии, что соблюдены правила их установки.

Рекомендация – если в бытовом котле уже есть «свой» насос, то можно смело выбирать изделие с «мокрым» ротором.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами.

При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Можно ли поставить насос самостоятельно

Простая конструкция нагнетателя обеспечивает лёгкость его монтажа. С его инсталляцией справится мастер даже с минимальными сантехническими навыками. Основная трудность заключается в подключении его к металлической магистрали. В этом случае понадобится сварочное оборудование и опыт работы с ним.

Для подключения кроме самого насоса понадобятся соединительные фитинги для врезки насоса, запорная арматура, сетчатый фильтр, подмотка и сантехническая паста. Последовательность монтажа:

  1. Сливают воду из системы (если врезку осуществляют в действующую сеть).
  2. На участке монтажа устанавливают байпас.
  3. Прикручивают запорную арматуру, фильтр и крепёжные фланцы.
  4. Врезают кран или обратный клапан в основную магистраль между отводами байпасной линии.
  5. Устанавливают насос, заполняют систему водой и проверяют её на герметичность.

Изучив все нюансы монтажа насосного узла, можно выбрать наиболее подходящую схему подключения. После разработки проекта приступают к самостоятельной инсталляции либо приглашают специалистов для проведения ремонтных работ.

Правила монтажа


Есть определенные нормы и правила, которые на законодательном уровне описывают, куда и где правильно установить циркуляционный насос. Основная часть регламентирована СНиП 2.04.05. Почти все правила обоснованы эффективностью функционирования и производительностью системы отопления в целом, и в том числе насоса. К примеру, вал оборудования мокрого типа нужно врезать в трубопровод четко горизонтально, чтобы внутри не появилось воздушных пробок.

Фильтр грубой очистки необходимо включить в схему отопления даже во время установки монолитных моделей. Отфильтрованный тепловой носитель принесет намного меньше ущерба всем элементам насоса, чем загрязненная вода.

Непосредственно насос можно установить как вертикально, так и горизонтально, только во время выбора устройства необходимо смотреть, чтобы оборудование могло работать в обоих положениях. Также нужно учитывать один нюанс: во время вертикальной установки мощность снижается приблизительно на 35%. Это нужно учесть во время выбора устройства.

Как разобрать циркуляционный насос

Разборка циркуляционного насоса выполняется только после того, как прибор отключен от сети. Краны, смонтированные на входе и выходе, перекрывают для того, чтобы вода не поступала в прибор. В некоторых случаях его снимают с трубопровода, перекрыв байпас и подключив резервную помпу. Отопительная система продолжает функционировать в штатном режиме, а мастер может без спешки разобраться с поломкой.

Как разобрать водяной насос, посмотрим на примере ремонта циркуляционного насоса Wilo.

Для начала снимают крышку клеммной коробки. Для этого раскручивают винт, на котором она крепится.

Осматривают содержимое коробки. Как проверить, исправны ли пусковые конденсаторы? Их прозванивают при помощи тестера.

Работоспособность пусковых конденсаторов проверяют при помощи тестера

На следующем этапе снимают «улитку». Откручивают два винта, расположенные по диагонали и отделяют элемент от электрической части насоса (ротора и статора).

Внутреннюю поверхность демонтируемого прибора осматривают на наличие отложений, которые образуются из-за низкого качества воды. Картридж ротора подцепляют отверткой и вытаскивают из корпуса.

Разборка насоса завершена, доступ ко всем деталям, располагающимся внутри помпы, обеспечен. Теперь части устройства можно внимательно осмотреть и почистить. Модульная конструкция позволяет свести ремонт к замене вышедшего из строя узла.

Что представляют собой водяные насосы

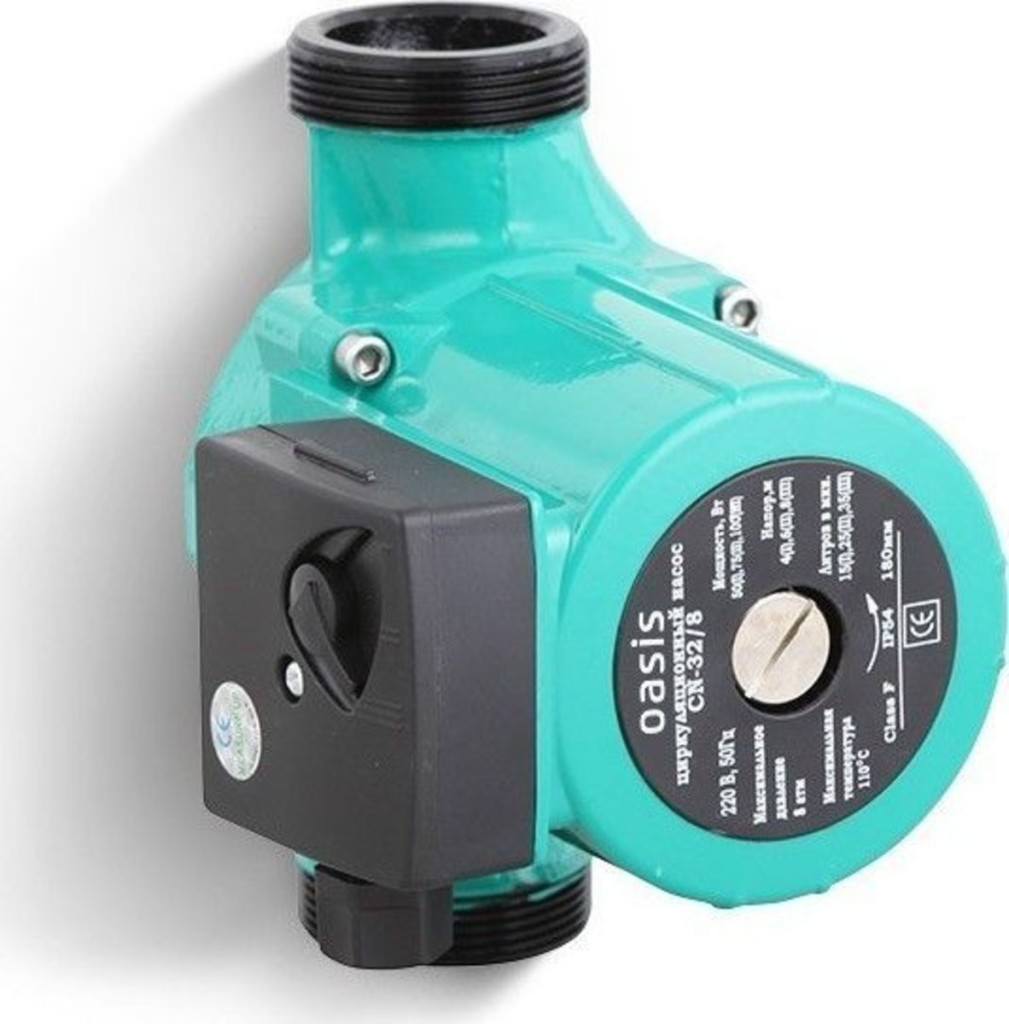

Циркуляционный насос – это устройство небольших размеров с металлическим корпусом. При изготовлении могут использоваться такие материалы: чугун, алюминий, бронза, нержавеющая сталь. К корпусу прибора изнутри прикрепляется ротор, а к нему – крыльчатка. Вращается ротор благодаря системе подшипников. Все эти элементы приводятся в движение электричеством.

Горячая вода, попадая на лопасти крыльчатки, передается ними по трубе. Тем самым повышается КПД отопительной системы

Важно установить водяной насос вертикально, в противном случае его производительность уменьшится на 30%

Существует два вида устройств – с мокрым и сухим ротором.

Насосы с мокрым ротором применяются в отопительных системах частных домов. Такие устройства контактируют с водой, поэтому в смазке их детали нуждаются нечасто. К преимуществам этих моделей можно отнести простоту строения, длительный срок эксплуатации без обслуживания, невысокую стоимость ремонта и низкий уровень шума. Также они потребляют незначительное количество электроэнергии, при этом их КПД не превышает 50% — по этой причине их не устанавливают в больших строениях.

Насосы с сухим ротором имеют высокий КПД и используются в системах отопления многоквартирных домов и высотных зданий. В данном случае ротор не контактирует с водой, поэтому детали устройства нуждаются в регулярной смазке и сервисном обслуживании. Также прибор издает много шума, поэтому установку циркуляционного насоса в системе отопления выполняют в отдельном помещении с хорошей звукоизоляцией.

На рынке представлено оборудование с различными характеристиками, поэтому выбор сделать не так-то просто. Также нужно учитывать, что для установки насоса на отопление достаточной мощности, потребуется выделить отдельное помещение.

В случае верного выбора удастся:

  • сохранить комфорт и уют в доме;
  • увеличить эффективность обогрева, регулировать скорость потока воды в системе;
  • уменьшить затраты на электричество, с помощью которого и работает насос, а иногда – и вся отопительная система.

Прежде чем отправиться за водяным насосом, нужно составить детальную схему всей системы отопления здания. Также нужно определиться, где будет находиться насос, и каким образом он будет подключаться к источнику воды (прочитайте: «Как подключить насос к отоплению: монтаж и врезка «)

При выборе устройства необходимо обратить внимание на самую важную его характеристику – напор теплоносителя. Данный показатель не зависит от мощности отопительной системы. Напор воды может составлять 2-4 метра – при выборе нужно учитывать, что для многоквартирного дома минимального показателя будет явно недостаточно

Таким образом, чем больше протяженности системы отопления, тем сильнее должен быть данный показатель

Напор воды может составлять 2-4 метра – при выборе нужно учитывать, что для многоквартирного дома минимального показателя будет явно недостаточно. Таким образом, чем больше протяженности системы отопления, тем сильнее должен быть данный показатель.

При проведении расчетов насоса для отопления нужно ориентироваться на максимальный режим работы. Все вспомогательные элементы (стыковочные, заглушки, фитинги), а не только циркуляционный насос, должны соответствовать функционированию системы по — максимуму

В данном случае ошибки недопустимы, разгерметизация конструкции обойдется очень дорого, поэтому важно сделать верный расчет циркуляционного насоса для отопления. Также специалисты рекомендуют вместе с водяным насосом устанавливать в отопительную систему датчик критического понижения давления, чтобы в аварийной ситуации можно было сразу же отключить насос

Виды циркулярных тепловых насосов

Несмотря на различие модификаций, представленных сегодня на рынке, специалисты подразделяют их на два основных класса:

Как понятно из названия, «мокрый» ротор соприкасается с водой, циркулирующей в закрытом контуре отопительной системы. Насосы именно такого типа в подавляющем большинстве случаев устанавливаются в загородных домах, на дачах в коттеджах и в других объектах индивидуального жилищного строительства.

Среди основных преимуществ модификаций с «мокрым» ротором необходимо выделить следующие:

  1. Длительный срок службы.
  2. Неприхотливость в процессе эксплуатации.
  3. Простота обслуживания и ремонта.
  4. Низкий уровень шума при работе.
  5. Компактные размеры и небольшая масса.
  6. Высокие показатели экономичности энергопотребления.
  7. Сравнительно доступная стоимость.

Однако, насосы подобного типа обладают и некоторыми недостатками. Главным из них является относительно низкие показатели КПД, составляющие приблизительно 50% и даже ниже. Именно поэтому для принудительной циркуляции теплоносителя в системах отопления больших площадей применение «мокрого» насоса становится нецелесообразным и неэффективным.

Системы автономного теплоснабжения многоквартирных домов, жилых комплексов и крупных промышленных зданий подразумевает использование устройств с «сухим» ротором. Корпус такого насоса не соприкасается с теплоносителем, а принудительная циркуляция жидкости в системе осуществляется при помощи специальных лопастей. КПД такого агрегата может достигать отметки в 80%. Однако, шум, издаваемый агрегатом такого типа при работе, требует не только его установки в отдельном помещении, но и дополнительных мер по звукоизоляции.

Как должны работать циркуляционные насосы с электронным управлением

Модели с электронным типом отопления имеют два вида регулировки скорости: ручной и автоматический. Ручное регулирование подразумевает установку мощности прибора на нужном уровне. Корректировка перепадов давления при этом не осуществляется.

Фото 1. Схема управления циркуляционным насосом DAB EVOSTA с электронным регулированием. Выбор режима работы делается одной кнопкой.

В случае с автоматической регулировкой снижение или увеличение скорости осуществляется самой системой и напрямую зависит от температуры в трубопроводе. Автопилот сам определяет оптимальный уровень работоспособности и при необходимости снижает энергопотребление, не уменьшая при этом производительности.

Важно! Автоматическое снижение скорости насоса возможно только после гидравлической балансировки системы

Выбор подходящего агрегата

Для обеспечения длительной бесперебойной работы системы подбор оборудования лучше доверить профессиональному мастеру.

При необходимости самостоятельного монтажа, нужно учитывать некоторые критерии выбора, циркуляционный насос для системы отопления должен отвечать важным условиям:

  • невысокое потребление энергии,
  • долговечность,
  • равномерное распределение тепла,
  • бесшумность,
  • автоматическое регулирование максимального, минимального напора,
  • достаточная скорость воды в системе отопления.

Для этого необходимо произвести расчет следующих параметров: общей длины линии системы, материал и диаметр труб. Учитывать вид отопительных агрегатов и количество, типы регулирующей и запорной аппаратуры, характеристики автоматики. Циркуляционный насос отопления, имеющий функцию регулирования частоты и скорости вращательного вала, характеризуется пониженным потреблением электроэнергии, бесшумностью, долговечностью. Автоматическое изменение числа оборотов происходит при снижении, увеличении температуры воды (гликолевой смеси). Дооборудование прибора воздухоотводами устраняет проблему появления воздушной пробки.

Среди множества моделей популярным экономически выгодным малошумным прибором профессиональные мастера называют вило циркулярный насос (Wilo Top и Wilo-Stratos), имеющий мокрый ротор, установленный внутри трубопровода теплоносителя.  Малый вес прибора позволяет крепление без дополнительных опор на поверхности трубы. Модели высокопроизводительны, универсальны: годны для любой системы отопления.  Популярные отечественные агрегаты – линейные агрегаты ЦВЦ, фирмы Ливгидромаш.

Приблизительный расчет циркуляции: для площади до 250 кв. м. – циркулируемый объем воды равен 3, 5 куб. м. за час, при напоре давления – 0, 4 атм.

Увеличение площади до 350 кв. м. требует 4, 5 куб. м. за час и 0,6 атм.

Если площадь превышает 350 кв. м, близится к 800 кв. м. нужно разрешение до 10 куб. м., при 0,8 атм.

Когда помещение дома имеет более внушительные размеры, требуется установка дополнительного насоса в систему отопления.

На обеспечение бесперебойного функционирования прибора влияет правильная установка насоса.

Как последовательно встроить вспомогательное устройство в систему отопления

Для монтажа циркуляционного насоса используют однотрубную или двухтрубную систему отопления. Перед началом обязательно изучите инструкцию, приложенную к прибору. Во время подготовки из обвязки удаляют воду, затем проводят чистку труб от грязи, коррозии и накипи. Устройство монтируют согласно плану, заполняют теплоносителем и начинают эксплуатировать.

Насос предпочтительней ставить на обратку, используя байпас. Последний помогает перекрывать ток жидкости, если возникла необходимость замены деталей или устранения неисправностей.

Учитывайте диаметр трубы отвода: она должна быть меньше, чем магистраль.

С обеих сторон байпаса размещают краны для защиты от аварий. При необходимости, их перекрывают. На центральную часть обвязки устанавливают ещё один. Он помогает направить рабочую жидкость в насос циркуляции. Перед входом желательно поставить фильтр, очищающий воду от примесей и твёрдых солей.

Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
