Порядок выполнения расчета гидрострелки для отопления и характерные особенности оборудования

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

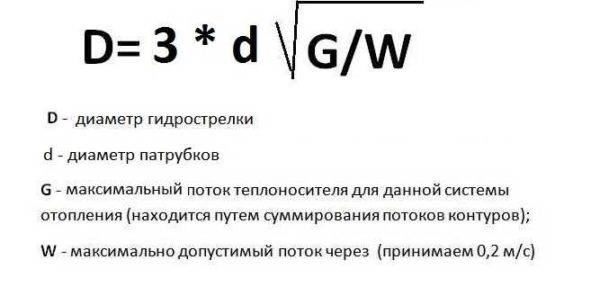

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Рекомендуем: Отопление гаража: самый экономный способ из всех вариантов

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Какие возможности приписывают гидросепаратору

В среде инженеров-теплотехников встречаются диаметрально противоположные мнения по поводу необходимости установки гидрсотрелок в системах отопления. Масла в огонь подливают заявления производителей гидротехнического оборудования, сулящие увеличение гибкости настройки режимов работы, повышение КПД и эффективности теплоотдачи. Чтобы отделить зёрна от плевел, для начала рассмотрим абсолютно беспочвенные заявления о «выдающихся» способностях гидравлических сепараторов.

КПД котельной установки никак не зависит от устройств, установленных после присоединительных патрубков котла. Полезное действие котла целиком и полностью заключено в преобразовательной способности, то есть в процентном отношении тепла, выделенного генератором, к теплу, поглощённому теплоносителем. Никакие специальные методы обвязки не могут повысить КПД, он зависит только от площади поверхности теплообменника и корректного выбора скорости циркуляции теплоносителя.

Многорежимность, которая якобы обеспечивается установкой гидрострелки, это также абсолютный миф.

Суть обещаний сводится к тому, что при наличии гидрострелки можно реализовать три варианта соотношений расхода в генераторной и потребительской части.

Первый — абсолютное выравнивание расхода, что на практике как раз возможно только при отсутствии шунтирования и наличии в системе только одного контура. Второй вариант, при котором в контурах расход больше, чем через котёл, якобы обеспечивает повышенную экономию, однако в таком режиме по обратке в теплообменник неизбежно поступает переохлаждённый теплоноситель, что порождает ряд негативных эффектов: запотевание внутренних поверхностей камеры сгорания или температурный шок.

Также существует ряд доводов, каждый из которых представляет бессвязный набор терминов, но по сути своей не отражающий ничего конкретного. К таковым относятся повышение гидродинамической стабильности, увеличение срока службы оборудования, контроль за распределением температуры и иже с ними.

Также можно встретить утверждение, что гидроразделитель позволяет стабилизировать балансировку гидравлической системы, что на практике оказывается прямо противоположным. Если при отсутствии гидрострелки реакция системы на изменение протока в любой её части неизбежна, то при наличии разделителя она ещё и абсолютно непредсказуема.

Реальная область применения

Тем не менее, термогидравлический разделитель — устройство далеко не бесполезное. Это гидротехнический прибор и принцип его действия достаточно подробно описывается в специальной литературе. Гидрострелка имеет вполне определённую, пусть и достаточно узкую область применения.

Важнейшая польза от гидроразделителя — возможность согласовать работу нескольких циркуляционных насосов в генераторной и потребительской части системы. Часто случается, что подключенные к общему коллекторному узлу контуры снабжаются насосами, производительность которых отличается в 2 и более раз.

Наиболее мощный насос при этом создаёт разницу давлений настолько высокую, что забор теплоносителя остальными устройствами циркуляции оказывается невозможным. Несколько десятков лет назад эта проблема решалась так называемым шайбованием — искусственным занижением протока в потребительских контурах путём вваривания в трубу металлических пластин с различным диаметром отверстий.

Гидрострелка шунтирует подающую и обратную магистраль, за счёт чего разрежение и избыточное давление в них нивелируются.



Второй частный случай — избыточная производительность котла по отношению к потреблению контуров распределения. Такая ситуация характерна для систем, в которых ряд потребителей работает не на постоянной основе. Например, к общей гидравлике могут быть привязаны бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются лишь время от времени.

Установка гидрострелки в таких системах позволяет поддерживать номинальную мощность котла и скорость циркуляции всё время, при этом излишек нагретого теплоносителя поступает обратно в котёл. При включении дополнительного потребителя разница расходов снижается и излишек уже направляется не в теплообменник, а в открытый контур.

Гидрострелка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно отличается.

Дополнительным эффектом от работы гидрострелки можно назвать защиту котла от температурного шока, но для этого расход в генераторной части должен превышать расход в сети потребителей не менее чем на 20%. Последнее достигается путём установки насосов соответствующей производительности.

Что такое гидрострелка в системе отопления

Гидрострелка

(гидравлический разделитель, гидравлическая стрелка) – часть отопительной системы, с помощью которой проводят стыковку отопительных контуров. Она обеспечивает наименьший перепад давления между ними, что делает возможным отключение одного без потери давления в остальных. Иначе говоря, гидрострелка для отопительной системы убирает влияние насосов потребителей тепла на циркуляционные насосы источника тепла и в обратном порядке.

К тому же, гидрострелка применяется для гидродинамической балансировки теплоснабжения. Этот незатейливый прибор играет важную роль во всей отопительной системе жилья. Гидравлический разделитель препятствует образованию теплового удара в чугунных теплообменниках и котлах.

Некоторые изготовители котлов включают в документ о техническом обслуживании пункт о монтаже гидрострелки для отопления. Без ее использования покупатель лишается гарантии на прибор (к примеру, на газовый котел напольного типа).

Гидрострелку для систем отопления балансируют гидродинамические параметры системы. Таким образом, стопроцентно исключается взаимное влияние различных тепловых контуров друг на друга, что приводит их к работе без сбоев и сохранению заданных параметров и режимов.

Помимо вышеописанных возможностей гидрострелка для отопительных систем также может производить очистку теплоносителя от примесей, например, от песка или ржавчины (для этого необходимо верно рассчитать параметры). Кроме того, гидравлический разделитель удаляет из него и воздух, а это, в свою очередь, продлевает срок службы металлических деталей, так как замедляется их окисление. Увеличение срока эксплуатации запорной арматуры, насосов, датчиков, радиаторов и теплообменника напрямую влияет на надежность и долговечность всей системы отопления.

Гидравлическая стрелка выполняет следующие функции:

  1. Функция поддержки гидробаланса в системе отопления. Исключение влияния одного контура на гидравлические характеристики остальных при включении и отключении.
  2. Функция сохранения чугунных теплообменников котлов. Эксплуатация гидрострелки для систем отопления оберегает теплообменники от резких скачков температуры, которые могут быть при первом запуске котла либо при ремонтных работах, когда отключают циркуляционный насос. Общеизвестно, что такие перепады негативно сказываются на чугунных аппаратах.
  3. Функция воздухоотводчика. Гидрострелка также нужна для выведения воздуха из отопительной системы. Для этих целей на ней монтируется патрубок в верхней ее части, предназначенный для монтажа автоматического воздухоотводчика.
  4. Функция заполнения и спуска теплоносителя. Подавляющая часть гидрострелок как промышленного, так и самостоятельного изготовления оборудованы сливными кранами, с помощью которых производится наполнение или слив теплоносителя из системы отопления.
  5. Функция очистки отопительной системы. В гидрострелке теплоноситель движется с пониженной скоростью. Таким образом, эта установка собирает разного рода грязь: накипь, ржавчину, песок, окалину, и так далее. Эти твердые фракции скапливаются в нижней ее части, что позволяет провести их удаление через сливной кран. Существуют модели гидрострелок, которые комплектуются магнитными уловителями для сбора металлического мусора.

Читайте материал по теме: Подмотка для труб: правила выбора и использования

Подключение и гидравлические режимы работы

Подключение


Схема подключение

Присоединение оборудования к гидроразделителю производится в следующем порядке:

  1. 1. Подача котла – к верхнему патрубку со стороны котлового контура, температура теплоносителя t1;
  2. 2. Возвратный трубопровод котла – к нижнему патрубку котлового контура, температура в этой точке равна t2;
  3. 3. Подача на вторичный контур (нагревательное оборудование) – верхний патрубок вторичного контура, температура здесь равна t3;
  4. 4. Возврат теплоносителя из системы потребителей – в нижний патрубок вторичного контура, температура здесь равна t4.

Массовый расход теплоносителя между линиями t1 и t2 составляет А1, расход между линиями t3 и t4 (вторичный контур) – А2.

Режимы работы

В зависимости от тепловой нагрузки гидравлический разделитель может работать в 3-х режимах:

  1. 1. Прямая циркуляция теплоносителя;
  2. 2. Режим максимальной нагрузки котла;
  3. 3. Равномерный оптимальный режим.


Режимы работы гидрострелки

В первом случае тепловая мощность котла равна потребляемой мощности системы, смешивания теплоносителей контуров не происходит, котел работает в постоянном режиме. Условия работы первого режима:

  • t1 = t3;
  • t2 = t4;
  • А1 = А2.

Режим максимальной нагрузки котлоагрегата системы обычно наблюдается при недостатке производительности теплогенератора. В этом случае происходит прямая передача теплоносителя из первичного контура в зону потребления с подмешиванием остывшего теплоносителя от потребителей, при этом происходит постепенное снижение температуры на радиаторах, БКН и теплых полах.

Характеристики этого режима имеют следующие соотношения:

  • t1 больше t3;
  • t2 = t4;
  • А1 меньше А2.

Оптимальным режимом работы считается работа при условиях (вариант 3):

  • t1 = t3;
  • t2 больше t4;
  • А1 больше А2.

Такие условия наблюдаются при наличии запаса мощности котла – при этом теплогенератор работает на средних нагрузках, потребители обеспечиваются необходимым количеством тепла, общая температура растет, котел стремится к отключению — это обеспечивает минимальную нагрузку, может способствовать снижению расхода топлива.

Принцип работы

Существует три возможных варианта работы:

  1. Расход теплоносителя за единицу времени через котел (Q1) равен его расходу через систему отопления (Q2). Производительность при этом: Q1=Q2. Температура воды на выходе из котла и на входе в контур одинаковая. В гидрострелке отсутствует вертикальное направление потока, но на практике такое бывает крайне редко. Конструкция при этом имеет достаточный уровень суммарной мощности.
  2. Производительность котла намного выше, чем требуемая для системы отопления: Q1>Q2. В этом случае внутри гидрострелки образуется вертикальный поток воды сверху вниз, его часть переходит в линию обратки. Температура жидкости на входе в котел увеличивается, и автоматическая система начинает понижать подачу топлива, что переводит систему в экономный режим функционирования. Подобная схема характерна для летнего периода, когда не требуется отопление, а котел работает исключительно в режиме горячего водоснабжения (ГВС).
  3. Производительности котла недостаточно для системы отопления: Q1<Q2. В этой схеме в гидрострелке возникает вертикальный поток направленный снизу вверх, при котором часть потока с обратки направляется в поток подачи. Температура воды на входе в контур снижается, а ее объем возрастает. Подобный вариант рационально использовать для систем с большим количеством потребителей, например, для радиаторного отопления, теплого пола, ГВС и других.

Схема работы

Гидроразделить функционирует по следующей схеме:

  1. Поток воды от котла попадает в гидрострелку, где меняет свое направления и снижает скорость.
  2. В результате изменений выделяется воздух, который постепенно накапливается вверху корпуса. Воздух периодически отводится.
  3. Затем поток направляется согласно одной из вышеописанных схем, по контуру потребителя.
  4. Охлажденная вода возвращается в гидрострелку и проходит сквозь разделительные перегородки, где очищается от шлама.
  5. Шлам накапливается снизу корпуса и периодически отводится.
  6. Очищенная вода обратно попадает в котел.

Обвязка двух котлов, работающих в каскаде

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

  • Резьба на сгонах должна быть хорошо прорезанной и симметричной.
  • Стенки отводов одинаковой толщины.

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

Особенности монтажа гидрострелки

Гидрострелку устанавливают за котлом, при наличии коллектора – перед ним. Патрубки подключают при помощи фланцев или резьб в следующем порядке: на одной стороне разделителя их подсоединяют к выходам в порядке 1, 2, 3, на противоположной стороне в зеркальном порядке 3, 2, 1. Это не догма, в зависимости от условий расположение трубной развязки может меняться.

Наиболее часто применяется вертикальный распределитель. Это наиболее удачное расположение для отсеивания водных потоков от взвесей. Если требуют условия, его расположить можно и горизонтально.

Для крепления небольших моделей могут использоваться кронштейны. Гидрострелки с большим весом размешают на полу или подставке, чтобы не перегружать систему трубопровода.

Монтаж гидроразделителя в частном доме

Устройство, принцип работы, назначение

Полное представление о том, что такое гидрострелка для отопления, зачем она нужна, какие бывают ее разновидности, можно получить при рассмотрении ее подробного устройства, принципов работы и назначения. Разберем эти аспекты более детально.

Пример схемы отопления частного дома с гидрострелкой Источник project-home.ru

Устройство

Структурно гидросепаратор представляет собой закрытую по торцам полую емкость круглого или квадратного сечения. Ее габариты зависят прежде всего от мощности котла, а также числа и вместимости контуров. В зависимости от веса конструкция либо устанавливается на пол с помощью опорных ножек, либо крепится на поверхность стены посредством специального кронштейна.

Рабочие патрубки, количество которых, как правило, не менее 4-х, соединяются с теплопроводом на резьбу или с применением фланцев. Материал для изготовления устройства берется самый разный – обычная сталь с низким содержанием углерода, нержавеющий сплав, медь, а также полипропилен. При этом системы, работающие на твердотопливном агрегате, оснащаются только металлическими моделями.

Хотя вертикальное положение устройства и считается традиционным, оно не является обязательным. Например, когда ликвидация воздушных пробок и фильтрование осадка из теплоносителя не является необходимым условием, возможно горизонтальное расположение прибора. В таком случае устраняется необходимость конвекционного перемешивания потоков.

Устройство гидравлического разделителя Источник vodoteplo.ru

Принцип работы

Равномерное распределение теплоносителя при наличии одновременно нескольких потребителей обеспечивает гидрострелка для отопления – принцип работы такого механизма основан на разделении общего потока на независимые направления для каждого отдельного контура. Если циркуляционный насос котельного оборудования разгоняет воду до 1 м/с, то в гидроразделителе он замедляется до минимальной 0,1 м/с. При этом одновременно соблюдается несколько условий:

  • Изменяется объем и направление потока.
  • Исключаются потери тепловой энергии.
  • Устраняется гидравлическое сопротивление.
  • Разделяются контуры агрегата и цепочки потребителей – гидрострелка выступает в роли буферной области.
  • Насосное оборудование для каждого контура работает независимо, не влияя на общий гидравлический баланс.

Когда в системе устанавливается несколько насосов, тогда подключается гидравлический разделитель для отопления, принцип работы которого сводится к обеспечению корректной работы каждого контура по отдельности:

  • Отдельных веток с радиаторами.
  • Водяного теплого пола.
  • Косвенно нагреваемого бойлера.
  • Теплой вентиляции и проч.

Схема гидравлического разделителя Источник teplo.guru Как пример, можно рассмотреть ситуацию, когда применяется несколько насосов, сильно различающихся по мощности. Как правило, все оборудование размещено в одном помещении, коллекторном модуле. Включение самого мощного насоса спровоцирует закачку всего теплоносителя, и лишения им оставшихся контуров. Упрощенным способом решения этой проблемы и является установка гидроразделителя. Без него пришлось бы все насосы размещать на большом расстоянии друг от друга.

Выводы

В этой статье мы рассмотрели различные способы изготовления гидрострелки своими руками. Первые, стальные широко востребованы специалистами благодаря износоустойчивости и функциональности. Вторые, полипропиленовые стрелки обходятся дешевле. Однако они не такие надёжные, как металлические (от разницы температур их может разорвать).

Строение гидрострелки в разрезе в большинстве самоделов одинаково. Более совершенное устройство имеют гидрострелки, произведённые профильными компаниями

Что касается альтернативы, то тут снова стоит обратить внимание на продукцию производителей. В любом случае, исходите из своих ресурсов и приобретённых навыков, но помните, свободная пара часиков может превратиться и в день и в неделю
