Материалы и инструменты
Что может понадобиться для установки системы ИК полов? Это могут быть следующие инструменты и материалы:
- непосредственно сама ИК нагревающаяся пленка;
- теплоотражатель;
- термодатчик и регулятор температур;
- скотч обычный и двухсторонний;
- электрические провода;
- зажимы и материал для изоляции проводов;
- гидроизоляционный материал (например, пленка полиэтиленовая);
- нож, ножницы, карандаш, линейка, рулетка.
Монтаж контактов ИК системы
В начале статьи приводилось описание ИК пленки, однако на самом деле она бывает не только карбоновая.
Таблица. Виды нагревательной пленки.
| Вид | Характеристика |
|---|---|
 Углеродная или карбоновая | Оптимальный вариант ИК пленки, используемой для обустройства системы подогрева полов. Ее описание и приводилось в статье выше. Нагреватель состоит из двух слоев пленки, между которыми имеются полосы углеродных элементов, благодаря которым и происходит нагрев. Материал экологичен, эффективен, надежен, экономен, не оказывает негативного воздействия на здоровье человека. Срок службы – десятилетия. Теплоотдача равна 97%. Основные страны-производители таких полов – Нидерланды и Южная Корея. |
 Биметаллическая | Такой пол создается также из двух слоев полиуретановой пленки, между которыми укладывается проводник, созданный из меди и алюминия. Монтаж такой системы несколько сложнее из-за отсутствия заземляющего провода. Материал также может использоваться под ламинат (нельзя использовать такие системы нагрева под керамическую плитку и керамогранит). Система функциональна, хорошо распределяет тепло, подходит для использования в российских условиях климата. |
Нагревательная пленка NAOS Heatflow
В пленке Heatflow используется углеродно-волоконное полотно в качестве нагревательного элемента, которое представляет собой смесь углеродного волокна с углеродной пастой
Благодаря методу склеивания с помощью специального токопроводящего полимера, NAOS Heatflow исключает возникновение электрической дуги
Также существует еще один вид ИК пленки. Он появился сравнительно недавно, но уже стал пользоваться большим спросом. Это пленки со сплошным карбоновым покрытием. В отличие от стандартной углеродной ИК пленки, такой материал практически не выходит из строя при повреждении – то есть полы всегда будут теплыми.
ИК пол на карбоновой основе
1 этап – разработка проекта и расчет
Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.
Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).
Расчет инфракрасного пленочного теплого пола
Формула:
расчет общей площади помещения: Sп=a*b*2;
расчет площади обогрева Sоб = Sп – (Х, Y, Z)
Где,
Sп – общая площадь помещения м.кв.;
а,b – длина и ширина помещения, м;
Sоб – площадь обогрева, м.кв.;
Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).
Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.
После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.
Расчет энергопотребления инфракрасного теплого пола
Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т
Где, Э – энергопотребление, Вт/час;
Sп – общая площадь помещения м.кв.;
k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);
Т – тепловая мощность пол.
Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.
Расчет мощности инфракрасного теплого пола
Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,
Если использовалась часть комплекта, расчет производится по
формуле:
Р общ.= 110·L
Где,
P общ – общая мощность пленочного пола, Вт;
P1…Pi – мощность отдельно взятого комплекта пленки, Вт.
L – длина инфракрасной пленки, которая используется при
монтаже;
110 – коэффициент пересчета мощности пленочного пола.
Расчет количества терморегуляторов и место их установки
Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.
Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.
Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.
Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.
Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.
При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:
зонирование и подключение каждой зоны к своему терморегулятору;
включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.
Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.
Правила размещения (укладки) инфракрасной пленки пола:
первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;
шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;
расстояние между соседними полосами пленки – не менее 10
мм.;
предельно допустимая длина полосы пола – 8 000 мм.
Проект инфракрасного пленочного теплого пола должен
содержать:
расчет полезной площади;
расчет мощности системы;
место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);
направление укладки полос пленки;
количество полос (зависит от ширины пленки).
Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.
Монтаж инфракрасного теплого пола под ламинат
Тёплый пол под ламинат — это легко.
Смотрите это видео на YouTube
Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.
До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.
Материалы и инструменты
Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:
- комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
- термодатчиком;
- терморегулятором;
- подложкой с фольгированным слоем;
- полиэтиленовой плёнкой;
- изолентой;
- строительным скотчем;
- ножницами;
- пассатижами и рулеткой.
Подготовка места для терморегулятора
Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.
Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.
Выравнивание
На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.
Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.
Монтаж подложки
В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.
Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.
В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.
Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.
Укладка термопленки
Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.
В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.
Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.
Подключение пола
Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.
Пошаговая инструкция по подключению выглядит следующим образом:
Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.
Затем контакт фиксируется плоскогубцами.
К клипсам подсоединяются зачищенные провода, которые зажимаются.
Клеммы изолируются битумным скотчем.
Все кабели выводятся к термостату, и подсоединяются к нему.
Подключение датчика

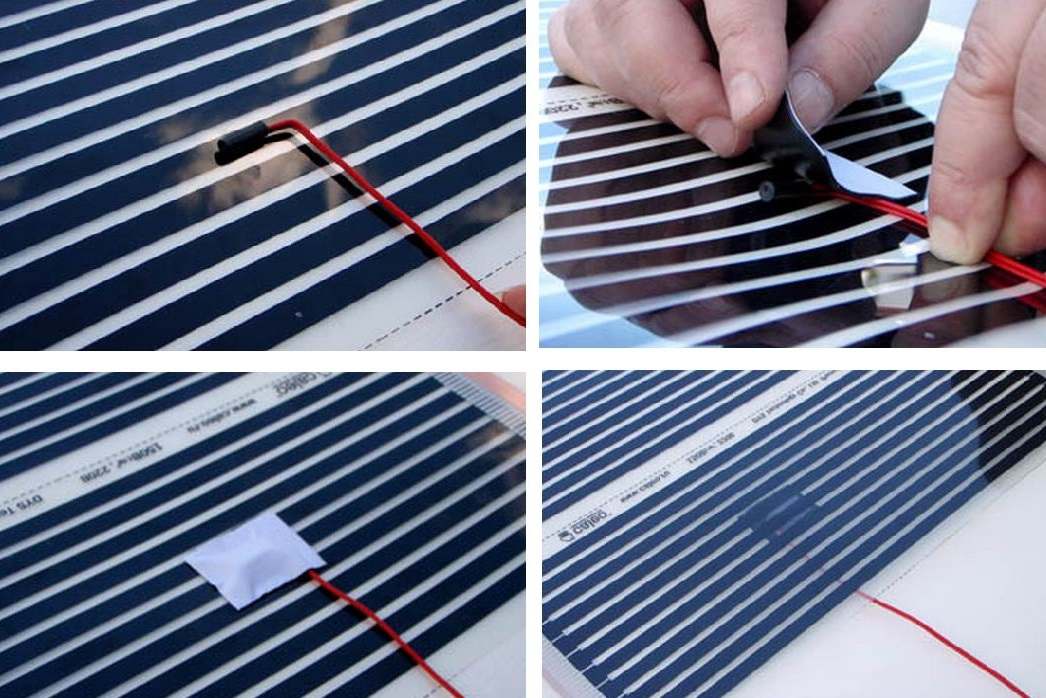

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.
Подключение терморегулятора
На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.
Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.
После полного подключения устройства необходимо обязательно проверить его в работе.
Особенности укладки
Если тёплый пол нужен в качестве дополнительного источника тепла, то инфракрасные нагреватели можно установить только в проходах и местах отдыха
Часто в процессе выбора способа напольного обогрева возникает вопрос о возможности и целесообразности укладки инфракрасной плёнки под керамическую плитку, ламинат, ковролин, паркет или паркетную доску. Следует отметить, что применение ИК-нагревателей возможно в сочетании с любым из названных материалов. Мало того, производители ламината рекомендуют при необходимости использовать именно этот способ отопления. Дело в том, что грубое нарушение температурного режима (не говоря о её резких перепадах, которые возможны при работе водяного или кабельного тёплых полов) негативно влияет на замковые соединения ламинированных панелей. В случае с ИК-обогревом процесс нагрева происходит плавно и мягко, поэтому срок службы даже простого ламината значительно увеличивается. Если же использовать материал, выпускаемый с пометкой «для тёплых полов», можно навсегда забыть о проблемах, связанных с его эксплуатацией.
Монтаж инфракрасного пола под ламинат оправдан ещё и с точки зрения энергоэффективности. Благодаря высокой однородности и небольшой толщине ламинированных панелей распространение лучей происходит равномерно во всех диапазонах спектра, а многослойная конструкция системы обогрева не позволяет излучению уходить вглубь основания. Преимущество ИК полов заключается в простоте монтажа, а также инфракрасная система даёт возможность быстрой разборки и повторного использования в другом месте. С тонкими покрытиями типа паркетной доски или ламината это можно сделать быстрее всего.
Составление схемы подключения теплого пола
Если монтаж такого варианта теплого пола выполнен верно, то он абсолютно безопасен, кроме того, для него не страшны небольшие механические повреждения – это не приведет к его полному ремонту, а достаточно поменять, отремонтировать или отключить конкретную секцию. Как и для других теплых полов, монтаж этого вида должен проводиться лишь в свободной от мебели части помещения, поэтому необходимо разработать схему подключения пола с точным нанесением на нее всех его элементов, а особенно температурного датчика, который, для обеспечения корректной работы, должен располагаться под максимально открытой площадью пола.
Прицеп укладки
Монтаж пленочного инфракрасного теплого пола под плитку
Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом:
при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!
Пленку необходимо изолировать от стяжки и клея!
Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.
Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну
Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку
И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.
Необходимые материалы:
- — Материалы, необходимые для монтажа теплого пола Hot-Film.
- — Плитка и материалы для укладки плитки.
- — Стекломагниевые листы, цементно-стружечные плиты.
Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.
Порядок работ
- 1. Укладываем теплоотражающий материал.
- 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
- 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
- 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
- 5. Подключите проводку и произведите тестовое включение инфракрасного пола . Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
- 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
- 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
- 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
- 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.
Подключать систему можно после полного высыхания, т.е. не менее 20 дней!
. НЕЛЬЗЯ
- — Устанавливать пленку рядом с нагревательными приборами
- — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
- — Устанавливать и подключать пленку без заземления
- Использовать в качестве теплоотражающего материала алюминиевую фольгу
- — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
- — Изгибать пленку на 90
- — Использовать один отрезок пленки с потреблением более 10А
Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
Схема подключения инфракрасного теплого пола
От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.
Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.
Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?
Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).
Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.
Монтаж пленочного пола
Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.
Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.
Шаги, фото
Описание действий
Шаг 1
Производится снятие мерок со всего пола в помещении, где будет осуществляться монтаж. Также при помощи уровня рекомендуется проверить и ровность чернового основания.
Шаг 2
На стене выбирается место, где будет располагаться терморегулятор.
Шаг 3
Поверхность чернового пола закрывается теплоотражающим материалом. Полосы материала укладываются стык в стык блестящей поверхностью вверх. В качестве теплоотражателя можно использовать изолон.
Шаг 4
Теплоотражающий слой закрепляется на основании при помощи скотча или степлером.
Шаг 5
Стыки теплоотражателя проклеиваются скотчем.
Шаг 6
ИК пленка располагается на теплоотражателе так, чтобы медная полоса была внизу.
Шаг 7
Производится раскрой пленки. При этом все разрезы производятся ножницами по строго обозначенным линиям.
Шаг 8
Полосы пленки укладываются таким образом, чтобы между ними и стеной было расстояние не менее 25 см, а между отдельными полосами – 5 см. Также пленка не стелется там, где будет стоять крупногабаритная мебель, чтобы не было перегрева полов в дальнейшем.
Шаг 9
Места, где был произведен разрез медной шины, в обязательном порядке изолируются при помощи полосок битумной изоляции. Она должна по всему срезу закрывать контакты из серебра.
Шаг 10
Там, где будут подсоединяться провода, на полоски из меди устанавливаются зажимы для контактов. Они располагаются таким образом, чтобы одна их часть находилась внутри ИК пленки, а вторая – снаружи.
Шаг 11
Клемма зажимается плоскогубцами.
Шаг 12
Полосы пленки фиксируются на поверхности теплоотражателя и между собой при помощи скотча, чтобы материал не сдвигался в процессе эксплуатации.
Шаг 13
Провода вставляются в клемму и фиксируются при помощи плоскогубцев.
Шаг 14
Все места подсоединения проводов к ИК пленке изолируются. На каждое место контакта используется по два кусочка изоляционного материала. Один закрепляется снаружи пленки, другим закрывается внутренняя сторона пленки
Важно следить, чтобы серебряные контакты по краям пленки были также заизолированы.
Шаг 15
Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции.
Шаг 16
Для датчика в теплоизоляционном слое при помощи ножа делается небольшой разрез. Датчик должен поместиться в него при опускании пленки.
Шаг 17
Вырезы на теплоотражателе делаются также под контакты и провода.
Шаг 18
Все провода в углублениях заклеиваются скотчем.
Шаг 19
На поверхности стены в выбранном месте устанавливается регулятор температуры, к которому подключаются провода согласно инструкции и схеме подключения, приложенным к терморегулятору.
Шаг 20
Производится тестирование системы
Система обогрева включается, температура пола устанавливается на показатель, не превышающий 30 градусов. Проверяется нагрев всех полос термопленки.
Шаг 21
ИК маты закрываются пленкой из полиэтилена для дополнительной защиты. Монтаж системы подогрева завершен.
Шаг 22
Производится укладка финишного покрытия для пола. Ламинат укладывается по обычной технологии поверх пленки. Работы производятся аккуратно, чтобы не повредить термопленку.
Монтаж пленочного теплого пола своими руками
Пленочный теплый пол, благодаря своей конструкции легко монтируется под любые напольные покрытия, начиная от линолеума, заканчивая керамической плиткой. В отличие от нагревательных матов или греющего кабеля, пленка не требует заливки стяжки. Это позволяет с легкостью демонтировать теплый пол, и перестелить его в другом месте, например при переезде или перепланировке. Весь процесс укладки инфракрасного пола можно разбить на несколько этапов.
Укладка подложки
Варианты подложек:
- плиты ДВП в сочетании с фольгированным покрытием;
- вспененный полиэтилен;
- лавсан;
- пенополистирол.
Самыми оптимальными будут являться подложки, сочетающие в себе изоляционные и отражающие свойства, например лавсан. Кроме сохранения тепла такой материал позволяет направить нагрев в нужную сторону. То есть тепловая энергия не будет греть соседей снизу, а останется в конкретном помещении.
Укладывать подложку рекомендуется на подготовленную, ровную и очищенную поверхность. Рекомендуется, чтобы стяжка была залита по уровню, и не имела мелких неровностей, во избежание изгибов пленки. Отельные листы материала следует класть кверху отражающей стороной, внахлест, соединяя стыки строительным скотчем. Если подложку решено сделать из ДВП плит, то перед укладкой необходимо уложить отражающую фольгу.
Монтаж терморегулятора
Терморегулятор устанавливается на стене, для чего в ней подготавливается углубление для подрозетника и штроба для проводов. Терморегуляторы имеют стандартные монтажные размеры, поэтому без труда крепятся к привычным электрическим подрозетникам. К терморегулятору должны подходить питающие провода от квартирного электрического щитка, провод теплового датчика и концы пленочного теплого пола.
Укладка ИК пленки
Перед укладкой необходимо составить примерную схему, учтя при этом что под местами, где планируется установка мебели, теплый пол не монтируется во избежание перегрева. Так как производители ИК теплых полов, к примеру Caleo, поставляют материал в основном в рулонах, его понадобится разрезать на отдельные части. Места, где пленка может быть разрезана, отмечены соответствующими символами. Выбирать линию отреза самостоятельно — запрещено.
По технологии полосы должны не доходить до стен около 10 см с каждой стороны. Пленка укладывается на пол медной шиной вниз, причем контактные зажимы должны располагаться у той стены, где будет размещен терморегулятор. Отдельные части пленки подключаются последовательно, причем места соединения изолируются битумными прокладками, ровно так же как и места разреза, с противоположной стороны полос. Для того чтобы места изолирования не выпирали, можно локально вырезать углубления в подложке.
https://www.youtube.com/watch?v=Enlhkv0WhQY
Как подключить термодатчик
Датчик температуры это необходимый элемент любой системы теплых полов, без которого автоматизация процесса обогрева помещения не представляется возможной. Место установки лучше всего выбрать в соответствии с рекомендациями производителя. Обычно его монтируют недалеко от терморегулятора.
Провод до датчика и сам датчик укладывается в подготовленное углубление под пленкой. Весь провод, вплоть до терморегулятора должен быть уложен в гофрированную трубу, а конец трубы необходимо надежно заизолировать. Это позволит без труда извлечь датчик и заменить его при поломке. Повороты гофры должны быть плавными, чтобы не допускать сильного перегиба провода.
Подключение проводов и тестирование системы
Последний этап монтажа предполагает подключение проводов к клеммам терморегулятора. Необходимо надежно присоединить провода от теплого пола и датчика температуры, а также питающие провода. О том, как подключить их к терморегулятору необходимо узнать из электрической схемы подключения представленной в паспорте на устройство. Клеммы терморегулятора могут быть винтовыми или самозажимными. Номинал автоматического выключателя для теплого пола должен быть рассчитан по потребляемой мощности ИК полов.
Прежде чем приступать к укладке финишного покрытия полов, необходимо убедиться, что система смонтирована правильно и функционирует. Для этого производится тестовое включение, при котором визуально проверяется отсутствие дефектов. Также необходимо протестировать различные режимы работы с помощью установок терморегулятора. Если теплые полы нагреваются и отключаются в соответствии с выставленной программой – работа произведена успешно.
Принцип действия и конструктивные особенности
В природе тепло передается двумя путями:
- Конвекцией, когда тепло передается непосредственно от тела к телу воздухом;
- Лучами (так Земля получает тепло от Солнца). Здесь задействован физический принцип, основанный на способности нагретых свыше 60 градусов по Цельсию тел испускать волны длиной 0,75-100 мкм, имеющие электромагнитную природу. В основе ИК-излучателей и лежит способность тел излучать волны в заданном диапазоне (от 5,6 до 100 мкм).
Инфракрасный «теплый пол» состоит из основного слоя, токопроводящих полос (медная и серебряная), карбонового излучателя и ламинирующей пленки. Под воздействием тока карбоновая паста начинает испускать лучи, которые, достигнув плотного тела, начинают его нагревать.
В случае с теплым полом нагрев ведется непосредственно ламината, который уже конвекционным путем прогревает помещение. Так как лучи имеют разную длину, часть из них проходит через пол и нагревает окружающие предметы. Именно поэтому запрещено над нагревательными элементами размещать мебель во избежание перегрева ИК-пленки.

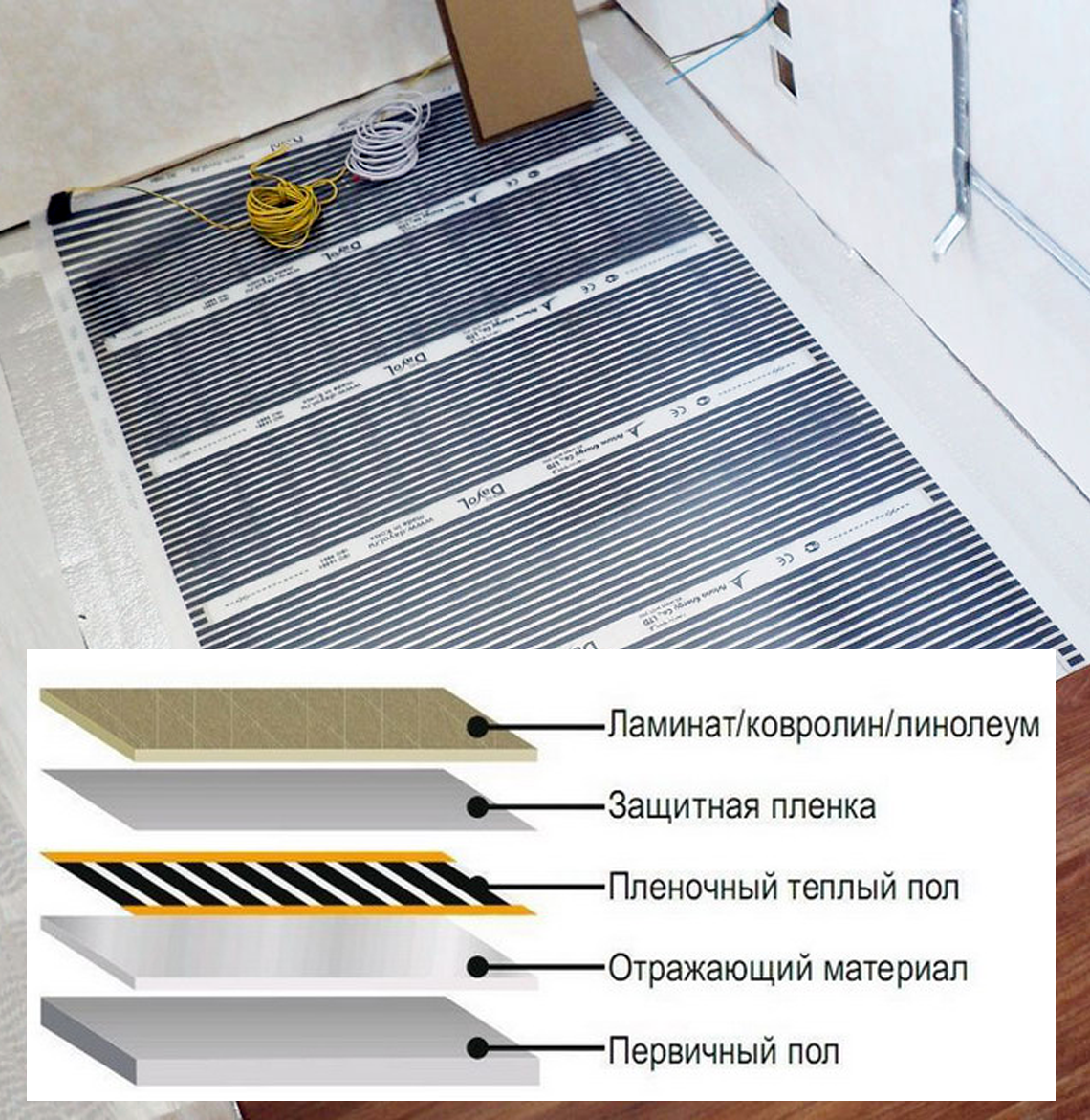

Состав ИК-пленки.
Пленочные обогреватели выпускаются мощностью от 150 до 440 Вт/м2 (для ламината предельная мощность не должна превышать 150 Вт/м2). Стандартная ширина пленки может быть 4 размеров — 50, 60, 80 и 100 см. Длина любая — выпускается рулонами. Однако через определенные промежутки предусмотрены специальные полосы, по которым пленка отрезается любой длины — шаг 20 или 25 см.
Инфракрасная пленка.
