Принцип работы термопары описание, устройство, схема

Типы термопар и их характеристики

Различные сплавы, используемые для изготовления термопар, обладают разными коэффициентами термо-ЭДС. В зависимости от того, из каких металлов изготовлены термоэлектроды, различают следующие основные типы термопар:

  • ТПП13 – платинородий-платиновые (тип R);
  • ТПП10 – платинородий-платиновые (тип S);
  • ТПР – платинородий-платинродиевые (тип B);
  • ТЖК – железо-константановые (тип J);
  • ТМКн – медь-константановые (тип T);
  • ТНН – нихросил-нисиловые (тип N);
  • ТХА – хромель-алюмелевые (тип K);
  • ТХКн – хромель-константановые (тип E);
  • ТХК – хромель-копелевые (тип L);
  • ТМК – медь-копелевые (тип M);
  • ТСС – сильх-силиновые (тип I);
  • ТВР – вольфрамрениевые (типы A-1 – A-3).

Технические требования к термопарам задаются параметрами определёнными ГОСТ 6616-94, а их НСХ (номинальные статические характеристики преобразования), оптимальные диапазоны измерений, установленные классы допуска регулируются стандартами МЭК 62460, и определены ГОСТ Р 8.585-2001. Заметим, также, что НСХ в вольфрам-рениевых термопарах отсутствовали в таблицах МЭК до 2008 г. На сегодняшний день указанными стандартами не определены характеристики термопары хромель-копель, но их параметры по прежнему регулируются ГОСТ Р 8.585-2001. Поэтому импортные термопары типа L не являются полным аналогом отечественного изделия ТХК.

Классификацию термодатчиков можно провести и по другим признакам: по типу спаев, количеству чувствительных элементов.

Типы спаев

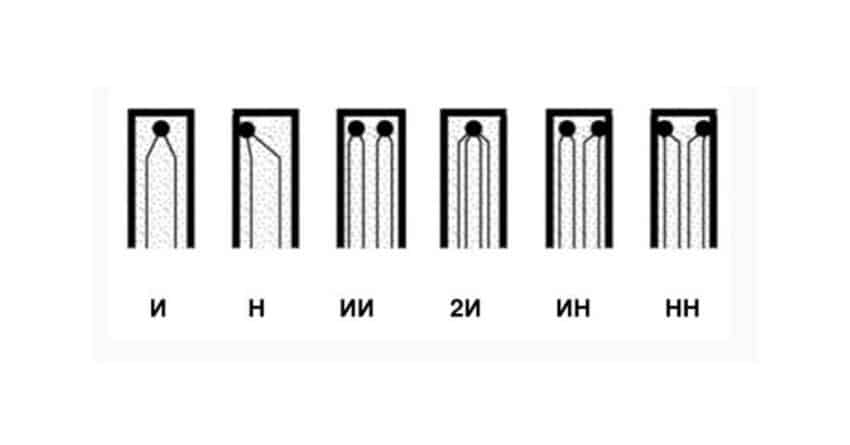

В зависимости от назначения термодатчика спаи термопар могут иметь различную конфигурацию. Существуют одноэлементные и двухэлементные спаи. Они могут быть как заземлёнными на корпус колбы, так и незаземленными. Понять схемы таких конструкций можно из рисунка 5.

Буквами обозначено:

  • И – один спай, изолированный от корпуса;
  • Н – один соединённый с корпусом спай;
  • ИИ – два изолированных друг от друга и от корпуса спая;
  • 2И – сдвоенный спай, изолированный от корпуса;
  • ИН – два спая, один из которых заземлён;
  • НН – два неизолированных спая, соединённых с корпусом.

Заземление на корпус снижает инерционность термопары, что, в свою очередь, повышает быстродействие датчика и увеличивает точность измерений в режиме реального времени.

С целью уменьшения инерционности в некоторых моделях термоэлектрических преобразователей оставляют горячий спай снаружи защитной колбы.

Многоточечные термопары

Часто требуется измерение температуры в различных точках одновременно. Многоточечные термопары решают эту проблему: они фиксируют данные о температуре вдоль оси преобразователя. Такая необходимость возникает в химических и нефтехимических отраслях, где требуется получать информацию о распределении температуры в реакторах, колоннах фракционирования и в других ёмкостях, предназначенных для переработки жидкостей химическим способом.

Многоточечные измерительные преобразователи температуры повышают экономичность, не требуют сложного обслуживания. Количество точек сбора данных может достигать до 60. При этом используется только одна колба и одна точка ввода в установку.

Недостатки измерения температуры с помощью термопары

К недостаткам применения термопары следует отнести:

  • Необходимость в постоянном контроле температуры «холодного» контакта термопары. Это отличительная особенность конструкции измерительных приборов, в основе которых лежит термопара. Принцип действия данной схемы сужает область ее применения. Они могут быть использованы только в том случае, если температура окружающего воздуха ниже температуры в точке измерения.
  • Нарушение внутренней структуры металлов, применяемых при изготовлении термопары. Дело в том, что в результате воздействия внешней окружающей среды контакты теряют свою однородность, что вызывает погрешности в получаемых температурных показателях.
  • В процессе измерения контактная группа термопары обычно подвержена негативному влиянию окружающей среды, что вызывает нарушения в процессе работы. Это опять же требует герметизации контактов, что вызывает дополнительные затраты на обслуживание подобных датчиков.
  • Существует опасность воздействия электромагнитных волн на термопару, конструкция которой предусматривает длинную контактную группу. Это также может сказаться на результатах измерений.
  • В некоторых случаях встречается нарушение линейной зависимости между электрическим током, возникающим в термопаре, и температурой в месте измерения. Подобная ситуация требует калибровки контрольной аппаратуры.

Температурные датчики. Классификация

Существует несколько основных типов термопар. Их различают по материалу изготовления. Основными материалами, используемыми для температурных датчиков, являются металлы — благородные и неблагородные. Именно их сочетание и стало основой классификации. Вот наиболее распространенные типы термоэлектрических элементов:

  • Тип К: Хромель и алюмель. Диапазон температур (длительно): от 0°С до +1100°С;
  • Тип J: Железо и константан. Диапазон температур (длительно): от 0°С до +700°С;
  • Тип N: Никросил и нисил. Диапазон температур (длительно): от 0°С до +1100°С;
  • Тип R: Платинородий(13 % Rh) и платина. Диапазон температур (длительно): от 0оС до +1600°С;
  • Тип S: Платинородий (10 % Rh ) и платина. Диапазон температур (длительно): от 0°С до +1600°С;
  • Тип B: Платинородий (30 % Rh) и платинородий (6 % Rh). Диапазон температур (длительно): от +200°С до +1700°С;
  • Тип T: Медь и константан. Диапазон температур (длительно): от -185°С до +300°С;
  • Тип Е: Хромель и константан. Диапазон температур (длительно): от -50°С до +800°С;

Типы термоэлектрических элементов

Безусловно, каждый тип термоэлемента используется в различных целях. Дорогие термопары используются в науке и промышленности, а более простые и дешевые идеальны для бытового использования — в газовых котлах или плитах.

Устройство и принцип действия термопары

Известно, что не каждый материал может постоянно находиться в открытом пламени. Как видно из описания типов термоэлектрических элементов, они изготавливаются из нескольких металлов, способных длительное время выдерживать высокие температуры. Когда термопара выходит из строя, газовый котел потребует немедленного ремонта, так как произойдет затухание горелочного устройства. Почему так происходит? Термопара работает вместе с отсекающим электромагнитным клапаном. При нарушениях в работе температурного датчика клапан закрывается, и подача газа немедленно прекращается.

Основной принцип работы термопары — термоэлектрический результат (или эффект Зеебека). Суть этого физического явления заключается в следующем:

  1. Два металла с разными физическими свойствами образуют замкнутую цепь;
  2. Место, где проводники соединены между собой путем качественной спайки, помещается в открытое пламя;
  3. На холодных концах спая возникнет напряжение — разница потенциалов.
  4. Если к ним подключить измерительное приспособление, цепь замкнется и появится электрический ток, напряжения которого будет достаточно для возникновения в катушке электромагнитного клапана индукции, которая пустит газ к запальнику.

Конструкция и принцип действия термопары

В тех случаях, когда вы не можете зажечь газовый котел, запальник тухнет, как только вы отпускаете кнопку подачи газа — можете быть уверены, что термопара вышла из строя.

Для газовых котлов чаще всего используют универсальные термоэлектрические элементы типа К (хромель-алюмель), типа Е (хромель и константан) и типа J (железо и константан). Проводники в защитной оболочке, приварены к холодным концам металлов, а спай закрепляют зажимной гайкой в соответствующее место автоматики котла.

Остальные разновидности термопар в газовых котлах и установках не используются в силу того, что из-за использования дорогостоящих сплавов возрастает цена. А для газовых котлов достаточно хороши свойства простейших сплавов.

Чтобы проверить, как работает термопара, нужно подключить один ее конец к измерительному прибору — мультиметру, а другой нагреть при помощи обычного огня. Если устройство исправно, напряжение будет около 50мВ.

Принцип действия термопары достаточно прост, однако в процессе производства каждый вид термопары проходит калибровку, или, другими словами, корректировку относительно 0оС. Чем точнее измерительный прибор, которым проводят калибровку, тем точнее будет термопара. Кроме этого, добросовестный производитель не позволит себе сделать некачественную пайку металлов термопары. Поэтому старайтесь выбирать изделие проверенного бренда, покупая термодатчик для своего газового котла.

Принцип работы

Работа любой термопары основывается на термоэлектрическом эффекте, который был открыт Т.И. Зеебеком в далёком 1821 году. Данный эффект заключается в том, что если последовательно соединить друг с другом два разнородных металлических проводника, образуя таким образом замкнутую электрическую цепь, и в одном месте соединения проводников произвести нагрев, то в цепи возникает электродвижущая сила (ЭДС). Данную электродвижущую силу называют термо-ЭДС. Под действием термо-ЭДС в замкнутой цепи начинает протекать электрический ток.

Как работает термопара.

Место нагрева обычно называют горячим спаем. Место, где нет нагрева – холодный спай. Если в разрыв цепи подключить гальванометр или микровольтметр, то можно измерить величину термо-ЭДС, которая будет составлять несколько мили- или микровольт. Значение термо-ЭДС будет зависеть от величины нагрева в месте соединения проводников и от величины температуры в месте соединения проводников, где нагрев не происходит. Т.е. значение термо-ЭДС зависит от разности температур между холодным и горячим спаем. Также термо-ЭДС зависит и от рода самих проводников.

Будет интересно Чему равна электроемкость конденсатора?

Таким образом, если место соединения разнородных проводников термопары нагреть, то между несоединёнными (свободными) концами проводников возникнет разность потенциалов, которую можно измерить электроизмерительным прибором. Благодаря современным преобразователям возникающую разность потенциалов можно преобразовать в определённое цифровое значение, т.е. вполне реально узнать значение температуры нагрева в месте соединения проводников термопары. Для того чтобы измерения были точными, температура холодного спая должна быть неизменной. Т.к. это не всегда возможно, используются специальные компенсационные схемы для компенсации температуры холодного спая.

Устройство термопары.

Конструкция устройства

Современные термопары изготавливаются различной формы и длины. По конструктивному исполнению их можно разделить на две группы:

  • бескорпусные термопары;
  • термопары с защитным кожухом.

Первые представляют собой изделие, у которого место соединения двух проводников не закрыто и не защищено от внешних воздействий. Такое исполнение позволяет достичь быстрого времени измерения температуры и низкой инертности. Второй тип термопары выпускается в виде зонда. Зонд представляет собой металлическую трубку с внутренним изолятором, выдерживающим высокую температуру. Внутрь зонда помещается термоэлектрический элемент термопары. Благодаря такой конструкции термоэлемент защищён от влияния агрессивных сред различных технологических процессов.

Термопара типа J.

Холодный спай

Холодный спай часто представляет собой точку, где свободные концы проводов термопары подсоединяются к измерительному прибору. В силу того, что измерительный прибор в цепи термопары в действительности измеряет разность напряжения между двумя спаями, то напряжение холодного спая должно поддерживаться на неизменном уровне, насколько это возможно. Поддерживая напряжение на холодном спае на неизменном уровне мы тем самым гарантируем, что отклонение в показаниях измерительного прибора свидетельствует о изменении температуры на рабочем спае.

Если температура вокруг холодного спая меняется, то величина напряжения на холодном спае также изменится. В результате изменится напряжение на холодном спае. И как следствие разница в напряжении на двух спаях тоже изменится, что в конечном итоге приведет к неточным показаниям температуры. Для того, чтобы сохранить температуру на холодном спае на неизменном уровне во многих термопарах используются компенсирующие резисторы. Резистор находится в том же месте, что и холодный спай, так что температура воздействует на спай и резистор одновременно.

Термопара газовой плиты.

Рабочий спай термопары (горячий)

Рабочий спай — это спай, который подвержен воздействию технологического процесса, чья температура измеряется. Ввиду того, что напряжение, генерируемое термопарой прямо пропорционально ее температуре, то при нагревании рабочего спая, он генерирует больше напряжения, а при охлаждении — меньше.

Из чего состоит термопара.

Спай термопары

В конструкции большинства термопар предусмотрен только один спай. Однако, когда термопара подсоединяется к электрической цепи, то в точках ее подсоединения может образовываться еще один спай.

Цепь термопары

Цепь, показанная на рисунке, состоит из трех проводов, помеченных как А, В и С. Провода скручены между собой и помечены как D и Е. Спай представляет собой дополнительный спай, который образуется, когда термопара подсоединяется к цепи. Этот спай называется свободным (холодным) спаем термопары. Спай Е — это рабочий (горячий) спай. В цепи находится измерительный прибор, который измеряет разницу величин напряжения на двух спаях.

Два спая соединены таким образом, что их напряжение противодействует друг другу. Таким образом, на обоих спаях генерируется одна и та же величина напряжения и показания прибора будут равны нулю. Так как существует прямо пропорциональная зависимость между температурой и величиной напряжения, генерируемой спаем термопары, то два спая будут генерировать одни и те же величины напряжения, когда температура на них будет одинаковой.

Воздействие нагрева одного спая термопары

Когда спай термопары нагревается, величина напряжения повышается прямо пропорционально. Поток электронов от нагретого спая протекает через другой спай, через измерительный прибор и возвращается обратно на горячий спай. Прибор показывает разницу напряжения между двумя спаями. Разность напряжения между двумя спаями. Разность напряжения, показываемая прибором, преобразуется в температурные показания либо с помощью таблицы, либо прямо отображается на шкале, которая откалибрована в градусах.

Холодный спай термопары

Холодный спай часто представляет собой точку, где свободные концы проводов термопары подсоединяются к измерительному прибору.

В силу того, что измерительный прибор в цепи термопары в действительности измеряет разность напряжения между двумя спаями, то напряжение холодного спая должно поддерживаться на неизменном уровне, насколько это возможно. Поддерживая напряжение на холодном спае на неизменном уровне мы тем самым гарантируем, что отклонение в показаниях измерительного прибора свидетельствует о изменении температуры на рабочем спае.

Если температура вокруг холодного спая меняется, то величина напряжения на холодном спае также изменится. В результате изменится напряжение на холодном спае. И как следствие разница в напряжении на двух спаях тоже изменится, что в конечном итоге приведет к неточным показаниям температуры.

Для того, чтобы сохранить температуру на холодном спае на неизменном уровне во многих термопарах используются компенсирующие резисторы. Резистор находится в том же месте, что и холодный спай, так что температура воздействует на спай и резистор одновременно.

Цепь термопары с компенсирующим резистором

Рабочий спай термопары (горячий)

Рабочий спай — это спай, который подвержен воздействию технологического процесса, чья температура измеряется. Ввиду того, что напряжение, генерируемое термопарой прямо пропорционально ее температуре, то при нагревании рабочего спая, он генерирует больше напряжения, а при охлаждении — меньше.

Рабочий спай и холодный спай

Литература

Киес Р. Дж., Крузе П. В., Патли Э. Г., Лонг Д., Цвиккер Г. Р., Милтон А. Ф., Тейч М. К. § 3.2. Термопара // Фотоприёмники видимого и ИК диапазонов = Optical and Infrared Detectors / пер. с англ. под ред. В. И. Стафеева. — М.: Радио и связь, 1985. — 328 с.

H. Melloni. Ueber den Durchgang der Wärmestrahlen durch verschiedene Körper (нем.) // Annalen der Physik und Chemie : журнал. — Leipzig: Verlag von Johann Ambrosius Barth, 1833. — Bd. 28. — S. 371—378.

Грунин В. К. § 2.3.4. Термоэлектрические приёмники излучения // Источники и приёмники излучения: учебное пособие. — СПб.: Издательство СПбГЭТУ «ЛЭТИ», 2015. — 167 с. — ISBN 978—5.

Недостатки термопары

Недостатков у термопары не так много, в особенности если сравнивать с ближайшими конкурентами (температурными датчиками других типов), но все же они есть, и было бы несправедливо о них умолчать.

Так, разность потенциала измеряется в милливольтах. Поэтому необходимо применять весьма чувствительные потенциометры. А если учесть, что не всегда приборы учета можно разместить в непосредственной близости от места сбора экспериментальных данных, то приходится применять некие усилители. Это доставляет ряд неудобств и приводит к лишним затратам при организации и подготовке производства.

Какой термометр выбрать: с термопарой или с терморезистором

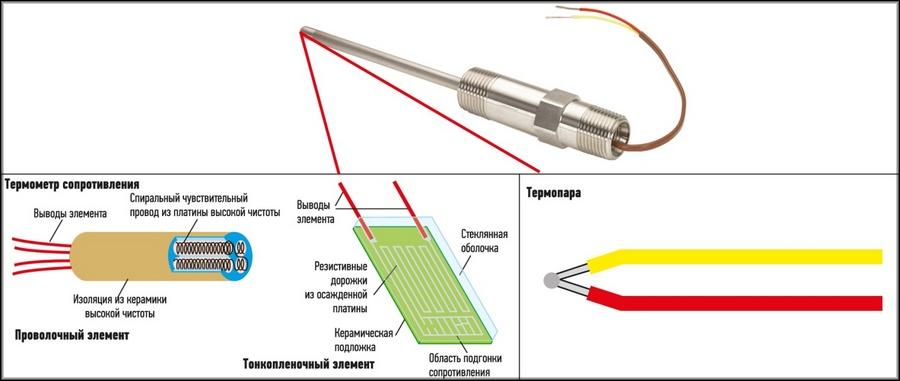

Устройство и принцип действия термопары в термоэлектрическом измерителе и терморезистора в термометре сопротивления:

Нельзя однозначно для всех ситуаций рекомендовать, какие детекторы лучшие: термометр с термопарой или с термистором (ТС, он же термометр сопротивления), так как надо учитывать среду и сопоставлять со свойствами этих типов термодатчиков — каждый имеет свои плюсы и минусы. Подробно мы их рассмотрели.  Теперь опишем пример выбора.

Первым делом сравнивают характеристики, сопоставляют:

  • с требуемой точностью. Для не особо требовательных целей отклонение на 1–2 градуса не будет критичным. Но для приборов требовательных к точности данный параметр важен. В большинстве случаев корректнее термисторы, но также данный параметр у разных моделей сенсоров может быть равным, что мы видим в таблице;
  • с рабочим температурным диапазоном. Тут ТП, безусловно, лучше, охватывает рамки t° намного шире;
  • скорость реакции лучше у термопар, но это общее правило. Данный параметр может также сравниваться (см. табл.);
  • термоэлектрический преобразователь лучше выдерживают вибрации, механические нагрузки, агрессивные среды.

Определить лучший вариант прибора надо с учетом всех нюансов и поставленных целей. Опишем это в примере:

обслуживаемая зона — сегмент трубопровода с изменяющимися постоянно условиями, с вибрациями

Температура −200…+300° C;
цель — максимальная точность, и это самое важное условие;
можно подобрать термодатчики обоих типов. На первый взгляд ТП более подходящая, так как устойчивее к нагрузкам, вибрации;
в итоге выбран термисторный прибор, так как цель — точность, а у этого типа сенсоров она выше

Кроме того, применили именно тонкопленочный термистор, этот вариант сенсора более стойкий к вибрациям нагрузкам.

Второй пример:

  • среда — реактор, +550…+900° C, уровень вибрации низкий;
  • цель — точность ±5° C;
  • ТС выдают стабильно точные измерения, особенно при невысоких вибрациях, но не надо забывать о диапазоне t°. Термисторы не стоит применять при выше + 850° C. Поскольку наша среда имеет от +900, выбран термометр с термопарой.

Разновидности преобразователей термоэлектрического типа

Виды термопар чрезвычайно обширные.  Есть два основных фактора разделения: по разновидности сплавов и по варианту спайки. А также отдельным типом являются многоточечные ТП.

Тип электропар в зависимости от сплавов проводников

Термопара создает ЭДС, принцип всегда аналогичный, но сплавы нагреваются по-разному, поэтому рабочие диапазоны, скорость срабатывания, погрешности могут колебаться.

Разные сочетания металлов обладают своими параметрами, определяющими выходной импульс напряжения, но главное — температурный диапазон, в котором допускается использовать ту или иную разновидность сенсора

При росте амплитуды выходного напряжения улучшается разрешение измерений. Растет повторяемость, соответственно, и точность.

Есть разные соотношения разрешения и диапазона t° у конкретных типов ТП, что делает их подходящими для определенных условий.

Есть 9 типов термопар по составу сплавов проводников:

Разновидности обозначаются буквами. (J, K, T, E, N, R, S, B, C).

Для нас важна термопара типа К (другое обозначение — ТХА): она наиболее распространенная, подходит для применения в бытовых, других приборах и для задач, не имеющих каких-либо особых требований.

Традиционно ТХА рекомендована всегда, если только нет обоснований для использования иных видов. Ниже приведем описание термопары типа К из узкопрофилированного сайта по электронике:

Конструктивные особенности

Если относиться более скрупулезно к процессу замера температуры, то эта процедура осуществляется с помощью термоэлектрического термометра. Основным чувствительным элементом этого прибора считается термопара.

Сам процесс измерения происходит за счет создания в термопаре электродвижущей силы. Существуют некоторые особенности устройства термопары:

  • Электроды соединяются в термопарах для измерения высоких температур в одной точке с помощью электрической дуговой сварки. При замере небольших показателей такой контакт выполняется с помощью пайки. Особенные соединения в вольфрам-рениевых и вольфрамо-молибденовых устройствах проводятся с помощью плотных скруток без дополнительной обработки.
  • Соединение элементов проводится только в рабочей зоне, а по остальной длине они изолированы друг от друга.
  • Метод изоляции осуществляется в зависимости от верхнего значения температуры. При диапазоне величины от 100 до 120 °C используется любой тип изоляции, в том числе и воздушный. При температуре до 1300 °C применяются трубки или бусы из фарфора. Если величина достигает до 2000 °C, то применяется изоляционный материал из оксида алюминия, магния, бериллия и циркония.
  • В зависимости от среды использования датчика, в которой происходит замер температуры, применяется наружный защитный чехол. Выполняется он в виде трубки из металла или керамики. Такая защита обеспечивает гидроизоляцию и поверхностное предохранение термопары от механических воздействий. Материал наружного чехла должен выдерживать высокую температуру воздействия и обладать отличной теплопроводностью.

Вам это будет интересно Принцип работы электронных и механических реле времени

Как сделать терморегулятор своими руками (видео)

В нашей статье посвященной самостоятельному созданию терморегулятора были указаны все главные моменты, от необходимых деталей для конструкции до пошаговой инструкции. Не торопитесь сразу приниматься за создание, изучите литературу и советы опытных мастеров. Только с правильным подходом вы сможете получить идеальный результат с первой попытки.

При оборудовании погреба необходимо создать такой температурный режим, при котором все запасы будут сохраняться максимально долго. А чтобы его поддерживать, потребуется терморегулятор — прибор, который помогает поддерживать заданную температуру. Это устройство используется во многих бытовых приборах: утюгах, холодильниках, паяльниках. Как сделать терморегулятор для погреба своими руками?

Многоточечные термоэлектрические преобразователи

Иногда требуется замерить t° на разных точках одновременно. Решает данную проблему многоточечный тип термопары. Такие сенсоры фиксируют данные вдоль оси преобразователя. Для стандартных, бытовых задач подобные изделия редкость — они применяются в химической, нефтехимической отраслях, где надо исследовать, как распределена температура в емкостях, реакторах и пр. Количество точек может достигать 60. Такая термопара не требует сложного обслуживания, используется одна капсула и один ввод в установку.

Другие варианты по конструкции

Разные конструктивные решения отображены ниже:

Ниже несколько вариантов термопреобразователей с кабельными выводами:
