Как рассчитать количество секций: биметаллические радиаторы отопления

Наглядный пример

Допустим, возникла надобность подсчитать мощность радиатора для комнаты, квадратура которой составляет 15 кв.м., а высота потолка – 3 метра. Путем несложных вычислений получаем объем воздуха, заполняющего помещение, который нагревается отопительной системой – 45 куб.м. Следующий этап – подсчет требуемой мощности. Полученная ранее цифра умножается на мощность, затрачиваемую на обогрев кубометра воздуха в том или ином регионе. Например, для Кавказа и восточных стран эта цифра составляет 45 Вт, а для северных регионов – 60 Вт. Для примера предположим, что подходящий показатель – 45 Вт. Таким образом, получаем мощность, которую затрачивает система отопления на обогрев комнаты в 45 кубометров – 2025 Вт.

Выбор радиатора

Для подбора оптимального вида радиатора, а именно стального, существует специальная таблица расчета мощности стальных радиаторов. Имея рассчитанную мощность, затрачиваемую на обогрев помещения, и такую таблицу, нужно только посмотреть по ней, какой должна быть ширина и высота оборудования, а также его тип. Пример подобной таблицы приведен ниже.

Для текущего случая рассмотрим тип 22, который является наиболее востребованным и обладает приличными достоинствами. Согласно данной таблице, оптимальные размеры батареи составляют 600х1400, мощность составит 2015 Вт.

От чего зависит теплоотдача радиаторов отопления

Как правило, такие таблицы предоставляются изготовителями оборудования или продавцами в магазинах. Также будет полезно учесть следующие нюансы:

  • Необходимо узнать температуру теплоносителя. Чем она выше, тем сильнее будет нагрет радиатор, следовательно, уровень теплоотдачи также выше. Эту температуру следует сравнить с характеристиками покупаемого товара. Только в случае их совпадения работа будет безопасной.
  • Размер батареи имеет значение. Чем объемнее ее габариты, тем больше времени проводит в ней теплоноситель. То есть, чем больше, тем горячее.
  • Учитываем теплопроводность. Стальные радиаторы отопления изготавливаются из листовой стали, толщина которых – около 1,5 мм. Благодаря этому система отопления нагревается быстро.

Все эти параметры оказывают влияние на мощность, поэтому на них стоит обратить свое внимание при выборе

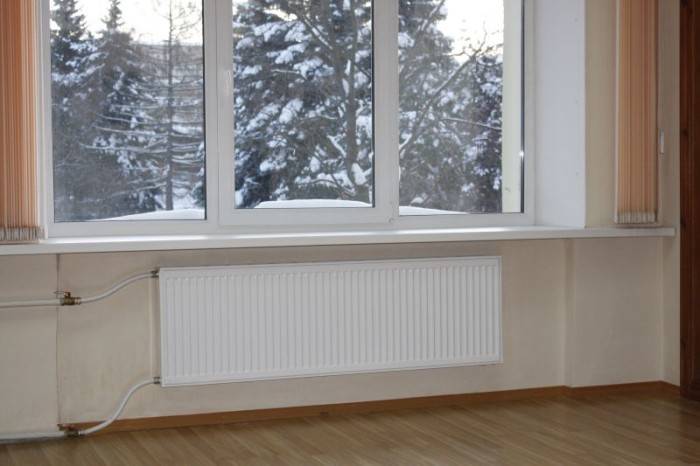

Особенности стальных батарей

Панельные радиаторы изготавливают из двух листов стали, соединенных между собой. Внутри этих листов находятся 5 каналов: 2 горизонтальных (вверху и внизу) и 3 вертикальных (через каждые 10 см длины)

Большим минусом является тот факт, что эти каналы слишком узкие, поэтому важно, чтобы в теплоносителе не находилось никаких примесей. К сожалению, с централизованной системой этого достичь невозможно, поэтому, покупая стальные радиаторы, попутно обычно покупается специальный фильтр

Мощность стальных радиаторов отличается для разных типов, средний ее показатель составляет 0,1-0,14 кВт на одну секцию.

  • 11 – односекционный, имеет один конвектор, мощность равна 1,1 кВт.
  • 22 – имеет две секции и два конвектора, мощность составляет 1,9 кВт.
  • 33 – трехсекционный и имеет три конвектора. Мощность такого радиатора – 2,7 кВт.

Последствия неправильного подбора батареи

Во-первых, можно достичь перетапливания. Это значит, что в комнате становится до такого уровня жарко, что открывается окно и держится постоянно в открытом положении. Это неблагоприятно для организма, а также чревато непомерными счетами за электроэнергию.

Во-вторых, если неправильно осуществить подбор и мощность батареи будет ниже требуемого уровня, то даже при пиковой возможной нагрузке в помещении все равно будет всегда невысокая температура.

Ну и в-третьих, если батареи слабые, то перепады давления очень скоро приведут их в непригодность, что может стать причиной аварии.

Расчет проведен – что дальше?

Каждому человеку комфортно жить в тепле

И для того, чтобы это тепло обеспечить, придется отнестись к системе отопления с максимальным вниманием и ответственностью. Производители предлагают массу вариантов батарей, труб, кранов и котлов, остается только выбрать подходящее

А для того, чтобы это сделать, необходимо немного знаний.

Какой радиатор выбрать?

Подведем итоги, биметаллический радиатор рекомендуется устанавливать в городские квартиры, офисы, производственные и промышленные помещения, которые подключены к центральным системам отопления с высоким рабочим давлением. Если у вас собственный коттедж, частный дом или даже резиденция с отдельным котлом отопления, то рекомендуется приобретать алюминиевые радиаторы.

При выборе обращаем внимание не только на рабочее давление и мощность, но и на размеры оборудования. Для стандартных подоконников выбирают модели высотой 500 мм, расстояние до подоконника должно быть около 10-15 см

В ином случае устанавливаем радиаторы высотой 350 мм

Другой немаловажной для потребителя характеристикой является цена оборудования. Алюминиевые приборы стоят дешевле на 15-20 %, чем биметаллические

Что такое теплоотдача

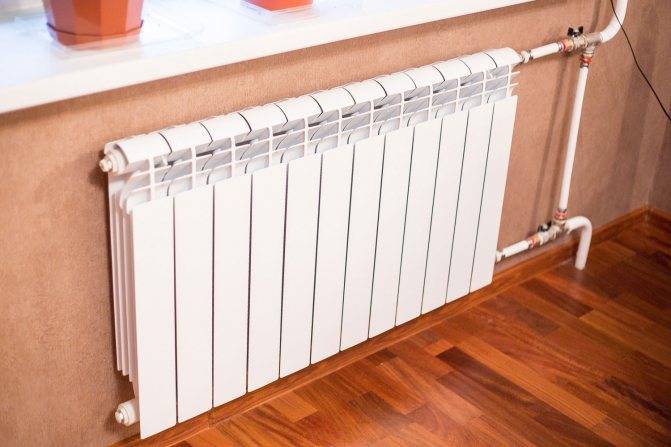

Биметаллический радиатор отопления

Определение теплоотдачи сводится к паре простых слов — это количество тепла, выделяемое радиатором в течение определённого времени. Мощность радиатора, тепловая мощность, тепловой поток — обозначение одного понятия и измеряется в Ваттах. Для 1 секции биметаллического радиатора это число равно 200 Вт.

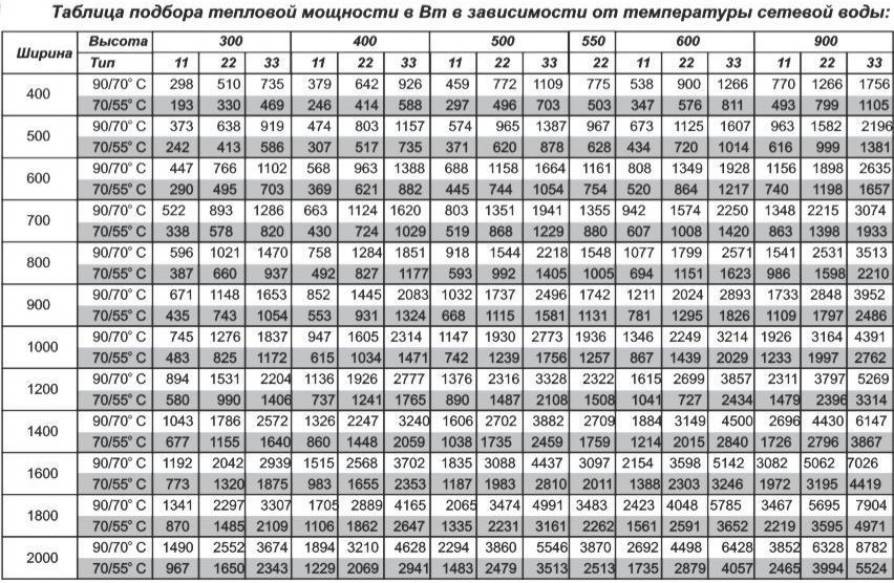

Таблица теплоотдачи радиаторов отопления

В некоторых документах встречаются значения теплоотдачи, рассчитанные в калориях за 1 час. Во избежание путаницы, калории легко переводятся в Ватты с помощью простейших подсчётов (1 Вт = 859,8 кал/час).

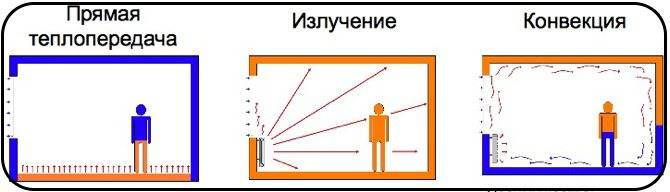

Тепло от батареи обогревает комнату в результате трёх процессов:

  • теплообмена;
  • конвекции;
  • излучения.

Процесс обогрева комнаты

Каждая модель отопительных приборов использует все виды обогрева, но в разных пропорциях. Например, радиатором считаются те батареи, передающие в окружающее пространство от 25% тепловой энергии посредством излучения. Но сейчас термином «радиатор» начали называть любой отопительный прибор вне зависимости от основного метода обогрева.

Точный подсчёт

Все вышеописанные способы расчёта количества секций биметаллических радиаторов — приблизительные. Существуют формулы для точного расчёта. Они учитывают самые разнообразные факторы:

  1. Высотность помещения.
  2. Теплоизоляционные параметры стен и окон (через окна происходит до 70% теплопотерь).
  3. Частота, с которой двери или окна открываются (особенно актуально для офисов и магазинов).
  4. Атрибуты отопительной системы.
  5. Среднесезонная температура в данном регионе.
  6. Наиболее частое направление ветра и прочее.

Для всего этого существуют специальные сервисы на сайтах, но зачастую нет возможности или желания скрупулёзно выяснять все подробности. В большинстве случаев можно ограничиться приблизительными данными.

Посмотрите короткое видео о том, как рассчитывается необходимая мощность радиаторов согласно нормативным документам:

https://youtube.com/watch?v=mftp25b_2-g

Порядок расчета тепловой мощности

Знание тепловой мощности одной секции позволит узнать необходимое их количество, но как вычислить этот параметр.

В данной статье будут рассмотрено несколько вариантов, как сделать необходимые расчеты в зависимости от разных переменных:

Расчет мощности по площади

Разумеется, что подобный метод не может обеспечить абсолютную точность, поскольку:

  • панорамный способ остекления в одну нитку значительно увеличивает потерю тепла по сравнению с тем, когда стена сплошная;
  • несмотря на то, что расположение квартир внутри здания не учитывают, при наличии теплых стен при одинаковом количестве батарей в них будет намного теплее, чем в угловом помещении, имеющем стену, соприкасающуюся с улицей;
  • расчет верен только в том случае, когда высота потолков не превышает 2,5 – 2,7 метра (стандартный параметр для квартир, построенных в советское время). Уточненных вычислений требуют помещения в сталинках, у которых трехметровые потолки. Кроме этого, в начале 20-го века во многих строящихся домах высота потолков достигала 4 – 4,5 метра.

Порядок действий следующий:

  • сначала определяют площадь 3х5=15м²;
  • потом вычисляют требуемую тепловую мощность отопления – 15м² х100Вт х0,7= 1050 ватт. 0,7 – региональный коэффициент;
  • если мощность каждой секции составляет 180 ватт, тогда потребуется 1050: 180 = 5,83 секции. После округления до целых значений получается 6 секций.

Простые вычисления мощности по объему

Поскольку расчет мощности батареи отопления в зависимости от объема воздуха в помещении учитывает высоту потолка, он является более точным. На один кубометр требуется 40 ватт мощности отопительного оборудования.

Расчет производится для той же комнаты в Краснодарском крае при том, что ее построили с высотой потолков, равной 3,1 метра:

  • прежде всего, вычисляют объем помещения 3х5х 3,1 = 46,5 кубометра;
  • радиаторы должны обладать мощностью 46,5х 40 = 1860 ватт, а с учетом регионального коэффициента 1860х0,7 = 1302 ватта или 8 чугунных секций (1302: 180 =7,23).

Уточненные вычисления мощности по объему

Более точный расчет мощности батарей отопления производят c учетом разных переменных:

  • количества окон и дверей. В среднем теплопотери по причине наличия одного окна стандартного размера составляют 100 ватт, а одной двери – 200 ватт;
  • если помещение располагается в углу здания или в его торце, используют коэффициент 1,1 – 1,3, который зависит от толщины стен и материала их изготовления;
  • для частных домовладений применяют коэффициент 1,5, так как в них отмечаются повышенные теплопотери через крышу и пол, поскольку снизу и сверху нет теплых квартир.

Теперь расчет мощности тепла для радиаторов отопления будет выполнен для помещения аналогичного по площади (как в Краснодарском крае), но находящегося в углу частного домовладения в Оймяконе, где средняя температура в январе опускается до – 54 градусов, а температурный минимум за все время наблюдений достигал 82 градусов мороза. Особо неприятный момент заключается в том, что дверь выходит на улицу и имеется окно.

Последовательность вычислений такая:

  • поскольку известна базовая мощность, равная 1860 ватт, к ней прибавляют 300 ватт (окно плюс дверь) и получают 2160 ватт;
  • так как дом частный, происходит потеря тепла за счет холодного пола и крыши – 2160х1,5 = 3240 ватт;
  • угол дома вынуждает использовать коэффициент 1,3 и в итоге получится – 3240х1,3 = 4212 ватт;
  • Оймяконский климат требует применения регионального коэффициента, равного 2 – 4212х2 = 8424 ватта.

Если радиаторы будут чугунными, то количество секций должно быть равным 8424: 180 = 46,8, а с округлением – 47. Поскольку длина секции составляет 93 миллиметра, то батарея растянется на 4,4 метра.

Видео о стандартах расчетов мощности батарей отопления:

Схемы

Несложной расчет по площади

Расчет по площади биметаллических радиаторов отопления предельно несложен:

  1. На 1 м2 отапливаемой площади в проект закладывается тепловая мощность в 100 ватт,
  2. Для тёплых регионов и холодных страны употребляется коэффициент поправки (от 0,7 для Краснодарского края до 2,0 для якутии и Чукотки). Так, для 15-метровой помещения в Хабаровской крае (региональный коэффициент 1,6) пригодится 15*100*1,6=2400 ватт тепла. При мощности секции 180 ватт их предельное число составит 2400/180=14 (с округлением) штук.

Любопытно: обычный калькулятор расчета биметаллических радиаторов отопления на сайтах продавцов либо производителей применяет как раз таковой метод расчета. Дополнительные факторы наподобие степени утепления здания либо высоты потолков учитываются очень редко.

Расчет по объему

Ясно, что при большой высоте потолков в квартире потребность в тепле быстро возрастет: чем больше количество воздуха, тем больше тепловой энергии потребуется для его нагрева до температуры, соответствующей санитарным нормам.

Для помещений нестандартной высоты довольно часто употребляется пара скорректированная инструкция, учитывающая последовательность дополнительных факторов:

  • На 1м3 объема в проект закладывается 40 Вт тепловой мощности,
  • Для угловых и торцевых квартир в многоквартирном здании употребляется коэффициент поправки 1,2, для крайних этажей — 1,3,
  • На каждое окно дополнительно добавляется 100 ватт,

Учитывается и региональный коэффициент (0,7 — 2,0).

Давайте своими руками вычислим потребность в тепле помещения с одним окном, расположенной в середине многоквартирного дома в городе Ялта (Крым) при ее размерах 4,6х5,7 метра и высоте потолка 4,5 метра.

  1. Количество помещения составит 4,6*5,7*4,5=118 м3,
  2. Региональный коэффициент для Ялты (средняя температура января +4 С) равен 0,7, другие коэффициенты поправок отсутствуют,
  3. Потребность в тепле составит (118*40+100)*0,7=3374 ватта,
  4. Расчет количества секций биметаллических радиаторов отопления даст нам при мощности секции 180 ватт значение 19.

Напомним: при таковой длине отопительного прибора он подключается снизу вниз либо диагонально.

Расчет по объему для нестандартного утепления

Наиболее универсальна схема, в которой учитывается количество помещения, отличие температур с улицей и интегральный коэффициент утепления здания: Q=V*Dt*k/860.

Наряду с этим:

  • Мощность Q мы приобретаем в киловаттах,
  • В качестве Dt употребляется отличие между средней внутренней температурой (для жилого помещения — санитарной нормой температуры) и средним минимум самого холодного месяца зимы,

k берется из следующей таблицы:

Значение kУтепление здания
0,6-0,9Пенопластовая шуба, металлопластиковые окна с тройными энергосберегающими стеклопакетами
1-1,9Кирпичные стенки в два кирпича, двойное остекление
2-2,9Кирпичные стенки в кирпич, одинарное остекление
3-3,9Неутепленное здание (холодный склад, цех и т.д.)

Давайте еще раз вычислим потребность в тепле для нашей помещения в Ялте, но уже с несколькими новыми вводными:

  • Здание не утеплено снаружи и сложено из кирпича. Толщина кладки — 500 мм. Остекление двойное,
  • При санитарной норме зимней температуры в жилом помещении +18 С средний минимум января в Ялте образовывает -3С.

Приступим к вычислениям.

  • Количество помещения мы уже вычислили ранее — 118 м3,
  • Dt равняется разнице +18С и -3С — 21 градусу,
  • Коэффициент утепления заберём равным 1,1,
  • Расчет в целом купит вид Q=118*21*1,1/860=3,16 КВт, либо 3160/180=18 секций.

Как будем подключать

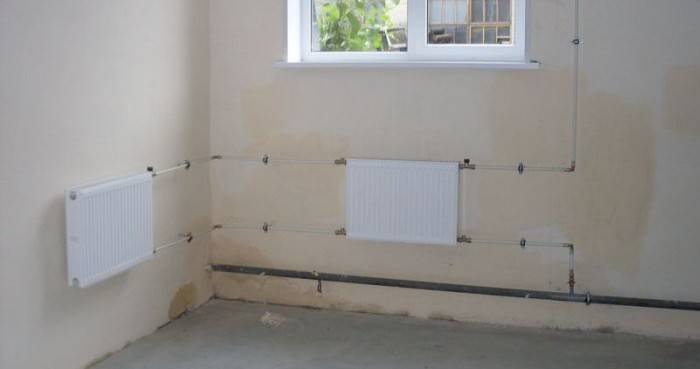

Схема подключения радиаторов может быть различной. От того, какому варианту будет отдано предпочтение, зависит уровень теплоотдачи и комфортность нахождения в квартире. Неправильно выбранная разводка может на 50% снизить мощность системы отопления.

Наибольшее распространение получила односторонняя боковая схема, отличающая наибольшим показателем теплоотдачи. В этом случае трубу, подводящую теплоноситель, соединяют с верхним патрубком, а отводящую с нижним.

Если сделать наоборот, эффективность обогрева помещения снизится практически на 7%. Для подключения многосекционных радиаторов такая схема не всегда оправдана, так как возможен недостаточный прогрев последних секций. Избежать этого можно путем установки удлинителя протока воды.

В квартире со спрятанными в полу или проходящими под плинтусом трубами используется нижнее подключение.

Это наиболее эстетичный вариант, при котором патрубки для подвода и отвода теплоносителя располагаются внизу в полу, а потому для подключения используются нижние отверстия.

Диагональное

Монтаж батарей, у которых двенадцать или больше секций, осуществляется по диагональной схеме.

Теплоноситель подается через верхний патрубок, располагающий с одной стороны радиатора, а отводится через нижний на другой стороне.

Последовательное

Такая схема подключения предполагает наличие в системе отопления давления, достаточного для движения теплоносителя по трубам.

При этом стоит предусмотреть кран Маевского, предназначенный для отвода избыточного воздуха.

Важно помнить, что выполнение ремонтных и профилактических работ будет сопровождаться отключением всей отопительной системы

Параллельное

Параллельная разводка предполагает наличие специального теплопровода, встроенного в систему отопления, через который теплоноситель подается и отводится наружу.

Наличие специальных кранов на входе и выходе делает возможным замену отдельных радиаторов без отключения теплоснабжения. Однако схема может стать причиной недостаточного прогрева труб при пониженном давлении в системе.

Как рассчитать количество радиаторов для однотрубного контура

Следует учесть тот факт, что все вышесказанное относится к двухтрубным отопительным схемам, предполагающим подачу на каждый из радиаторов теплоносителя одинаковой температуры. Рассчитать секции радиатора отопления в однотрубной системе на порядок сложнее, ведь каждая следующая батарея по ходу движения теплоносителя обогревается на порядок меньше. Поэтому расчет для однотрубного контура предполагает постоянный пересмотр температуры: такая процедура занимает много времени и усилий.

В качестве облегчения процедуры используется такой прием, когда расчет отопления на квадратный метр проводится, как для двухтрубной системы, а потом с учетом падения тепловой мощности наращивают секции для увеличения теплоотдачи контура в общем. Для примера возьмем схему однотрубного типа, которая имеет 6 радиаторов. После определения числа секций, как для двухтрубной сети, вносим определенные корректировки.

Первый из отопительных приборов по ходу движения теплоносителя обеспечивается полностью нагретым теплоносителем, поэтому его можно не пересчитывать. Температура подачи на второй по счету прибор уже меньшая, поэтому нужно определить степень снижения мощности, увеличив на полученное значение число секций: 15кВт-3кВт=12кВт (процентное соотношение уменьшения температуры составляет 20%). Итак, для восполнения потерь тепла понадобятся добавочные секции – если вначале их нужно было 8шт, то после добавления 20% получаем конечное число — 9 или 10 шт.

При выборе, в какую сторону округлить, учитывают функциональное назначение помещение. Если речь идет о спальне или детской, округление проводится в большую сторону. При расчете гостиной или кухни округлять лучше в меньшую сторону. Свою долю влияние имеет также то, на какой стороне расположена комната – южной или северной (северные помещения обычно округляются в большую сторону, а южные – в меньшую).

Данный метод подсчета не является совершенным, так как предполагает увеличение последнего радиатора на линии до поистине гигантских размеров. Следует также понимать, что удельная теплоемкость подаваемого теплоносителя почти никогда не равняется ее мощности. Из-за этого котлы для оснащения однотрубных контуров выбираются с некоторым запасом. Оптимизируют ситуацию наличие запорной арматуры и коммутация батарей через байпас: благодаря этому достигается возможность регулировки теплоотдачи, что несколько компенсирует снижение температуры теплоносителя. Однако от необходимости увеличивать размеры радиаторов и количество его секций по мере удаления от котла при использовании однотрубной схемы даже эти приемы не освобождают.

Чтобы решить задачу, как рассчитать радиаторы отопления по площади, много времени и сил не понадобится

Другое дело – провести корректировку полученного результата, взяв во внимание все характеристики жилища, его размеры, способ коммутации и дислокацию радиаторов: эта процедура достаточно трудоемкая и длительная. Однако именно таким образом можно получить максимально точные параметры для отопительной системы, что обеспечит тепло и уют помещений.

Расчет радиаторов отопления по площади для частного загородного дома

Если для квартир многоэтажного дома действует правило – 100 Вт на 1 м 2 помещения, то для частного дома данный расчет не подойдет.

Для первого этажа мощность равна 110-120 Вт, для второго и последующих этажей – 80-90 Вт. В связи с этим многоэтажные строения намного экономичнее.

Расчет мощности радиаторов отопления по площади в частном доме выполняется по следующей формуле:

N = S × 100 / P

В частном доме рекомендуется брать секции с небольшим запасом, это не означает, что от этого у вас будет жарко, просто чем шире нагревательный прибор, тем меньше температуру необходимо подавать в радиатор. Соответственно, чем меньше температура теплоносителя, тем дольше будет служить отопительная система в целом.

Очень сложно учесть все факторы, которые оказывают какое-либо воздействие на теплоотдачу нагревательного прибора

В данном случае очень важно правильно рассчитать тепловые потери, которые зависят от размеров оконных и дверных проемов, форточек. Однако рассмотренные выше примеры позволяют максимально точно определить требуемое число секций радиаторов и при этом обеспечить в помещении комфортный температурный режим

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Причины возможных ошибок

Производители стараются указывать в документах к батареям максимальные показатели теплоотдачи. Они возможны только если температура воды в отоплении будет на уровне 90 С (в паспорте тепловой напор указан 60 С).

В реальности такие значения достигаются теплосетями далеко не всегда. Это значит, что мощность секции будет ниже, а секций нужно больше. Теплоотдача одной секции может быть 50-60 против заявленных 180 Вт!

Боковое подключение радиаторов отопления

Если в сопроводительном документе к радиатору указано минимальное значение теплоотдачи, опираться в расчётах теплоотдачи радиатора батарей отопления лучше на этот показатель.

Ещё одно обстоятельство, которое влияет на мощность радиатора – схема его подключения. Если, например, длинный радиатор из 12 секций подключить боковым методом, дальние секции всегда будут намного холоднее, чем первые. А значит, и расчёты мощности были напрасными!

Длинные радиаторы нужно подключать по диагональной схеме, коротким батареям подойдёт любой вариант.
