Размеры и ёмкость секций

Биметаллические радиаторы за счёт вставок из стали компактнее алюминиевых, чугунных, стальных моделей. В какой-то степени это неплохо, чем меньше секция по размерам, тем меньше требуется теплоносителя для обогрева, а значит в эксплуатации батарея экономичнее по расходам теплоэнергии. Однако, чересчур узкие трубы быстрее засоряются мусором и хламом, которые являются неизбежными спутниками в современных тепловых сетях.

Мусор и грязь в батарее отопления

У хороших моделей радиаторов из биметалла толщина стальных сердечников внутри как у стенок обычной водопроводной трубы. От ёмкости секций зависит теплоотдача батареи, а межосевое расстояние непосредственно влияет на параметры ёмкости:

• 20 см — 0,1-0,16 л;
• 35 см — 0,15-0,2 л;
• 50 см — 0,2-0,3 л.

Из приведённых данных следует, что радиаторам из биметалла требуется малое количество теплоносителя. К примеру, отопительный прибор из десяти секций 35 см высотой и 80 см в ширину вмещает лишь 1,6 л. Несмотря на это, силы теплового потока достаточно, чтобы прогреть воздух в комнате площадью 14 кв. м. Стоит учесть, что у батареи такого размера вес почти в два раза больше, чем у алюминиевых аналогов — 14 кг.

Подавляющее большинство батарей из биметалла можно приобрести в специализированных магазинах по одной секции и собрать радиатор ровно таких размеров, какие требует помещение. Это удобно, хотя существуют цельные модели с фиксированным количеством секций (обычно не более 14 штук). У каждой детали по четыре отверстия: два входных и два выходных. Их размеры могут разниться от модели отопительного прибора. Чтобы радиаторы из биметалла было проще собирать, два отверстия сделаны с правой резьбой, а два — с левой.

Сборка биметаллических радиаторов отопления

Что такое теплоотдача

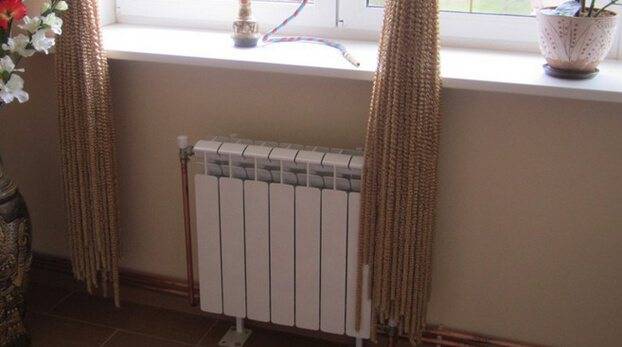

Биметаллический радиатор отопления

Определение теплоотдачи сводится к паре простых слов — это количество тепла, выделяемое радиатором в течение определённого времени. Мощность радиатора, тепловая мощность, тепловой поток — обозначение одного понятия и измеряется в Ваттах. Для 1 секции биметаллического радиатора это число равно 200 Вт.

Таблица теплоотдачи радиаторов отопления

В некоторых документах встречаются значения теплоотдачи, рассчитанные в калориях за 1 час. Во избежание путаницы, калории легко переводятся в Ватты с помощью простейших подсчётов (1 Вт = 859,8 кал/час).

Тепло от батареи обогревает комнату в результате трёх процессов:

• теплообмена;
• конвекции;
• излучения.

Процесс обогрева комнаты

Каждая модель отопительных приборов использует все виды обогрева, но в разных пропорциях. Например, радиатором считаются те батареи, передающие в окружающее пространство от 25% тепловой энергии посредством излучения. Но сейчас термином «радиатор» начали называть любой отопительный прибор вне зависимости от основного метода обогрева.

Способы, как можно увеличить теплоотдачу

Вне зависимости от мощности радиаторов владельцам домов и квартир все равно хочется повысить их теплоотдачу. Особенно актуальным такое стремление становится с приходом холодного периода года. В зимнюю стужу нередко даже при работе на полную мощность радиатор может не справиться с поддержанием комфортного температурного режима в помещении.

Существует несколько способов, позволяющих увеличить теплоотдачу приборов отопления:

1. Регулярное проведение влажной уборки с целью очистки поверхности батарей. Чем чище они будут, тем выше уровень их теплоотдачи.
2. Не менее важен момент правильного окрашивания радиатора, особенно это касается чугунных приборов. Дело в том, что многослойно нанесенная краска препятствует эффективной теплоотдаче. Перед тем, как приступить к покраске радиатора отопления, следует удалить старый слой. Не менее эффективно применение специальных эмалей, предназначенных для трубопроводов и отопительных приборов, поскольку они имеют низкое сопротивление теплоотдаче.
3. Для обеспечения максимальной мощности, необходимо правильно смонтировать эти устройства.
4. Среди основных ошибок, допускаемых при монтаже, специалисты отмечают: — наклон батареи;- установку прибора слишком близко к напольному покрытию или к стене; — перекрытие доступа к радиаторам предметами обстановки и установка неподходящих отражающих экранов.
5. Для повышения эффективности отопительных батарей не помешает проведение ревизии их внутренней полости. Нередко в процессе подключения батарей отопления к системе образуются заусеницы, из-за которых при эксплуатации образуются засоры, препятствующие свободному передвижению теплоносителя.
6. Можно поместить на стену за отопительным прибором теплоотражающий экран, сделанный из фольгированного материала.

Познавательное видео о теплоотдаче радиаторов отопления:

Как рассчитать сколько нужно секций?

Чтобы обогреть все помещения потребуется знать мощность, которая потребуется для каждого помещения, только после этого расчет теплоотдачи батареи. Расчет тепла, которое потребуется для обогрева помещения, необходим для того, чтобы узнать из скольких секций должен состоять радиатор.

Чтобы определить, сколько тепла потребуется для обогрева комнаты применяется довольно простая формула. Исходя от места расположения, количество берется то количество теплоты, которое потребуется на 1м3 помещения, для южной стороны это значение будет 35 Вт/ м3 и 35 Вт/м3 для северной. Таким образом, объем требуемого помещения на одну из величин и в итоге узнаем необходимую мощность.

Для расчета мощности биметаллических или алюминиевых батарей, нужно учитывать параметры указанные производителем в паспорте. Исходя из этих данных, для одной секции батареи при DT = 70. Это говорит о том чему равняется тепловой поток при температуре подачи 105 ºС, а в обратке – 70 ºС. Это учитывая что температура внутри помещения будет около 18ºС.

Исходя из данных нашей таблицы, у биметаллического радиатора, одна секция с межосевым размером 500 мм составляет 204 Вт, но с учетом того что температура теплоносителя в подаче будет 105ºС.

Расчет мощности. Нынешние системы, тем более индивидуальные настолько сильно не нагревают теплоноситель, а это означает, что тепловой поток будет меньше. Для получения реальных значений необходимо просчитать характеристику DT для конкретных условий по формуле:

После этого теплоотдачу, указанную в паспорте изделия, необходимо умножить на поправочный коэффициент, который принимается в соответствии от значений DT по таблице:

К примеру, температура теплоносителя составляет 80/60оС, температура в комнате будет равна 21оС характеристика DT будет равна (80 + 60) / 2 – 21 = 49, поправочный коэффициент при этом составит – 0.63. В этом случае тепловой поток от одной секции такого же биметаллического радиатора будет равняться 204*0.63 = 128.5 Вт. Руководствуясь этими данными, подбирается необходимое количество секций, которые будут хорошо прогревать комнату.

Пример расчета мощности батарей отопления

Возьмем помещение площадью 15 квадратных метров и с потолками высотой 3 метра.Объем воздуха, который предстоит нагреть в отопительной системе составит:

V=15×3=45 метров кубических

Далее считаем мощность, которая потребуется для обогрева помещения заданного объема. В нашем случае — 45 кубических метров. Для этого необходимо умножить объем помещения на мощность, необходимую для обогрева одного кубического метра воздуха в заданном регионе. Для Азии, Кавказа это 45 вт, для средней полосы 50 вт, для севера около 60 вт. В качестве примера возьмем мощность 45 вт и тогда получим:

45×45=2025 вт — мощность, необходимая для обогрева помещения с кубатурой 45 метров

Нормы теплоотдачи для отопления помещения

Теплообмен настенного радиатора отопления. Согласно практике для отопления помещения с высотой потолка не превышающей 3 метра, одной наружной стеной и одним окном, достаточно 1 кВт тепла на каждые 10 квадратных метров площади.

Для более точного расчета теплоотдачи радиаторов отопления необходимо сделать поправку на климатическую зону, в которой находится дом: для северных районов для комфортного отопления 10 м2 помещения необходимо 1,4-1,6 кВт мощности; для южных районов – 0,8-0,9 кВт. Для Московской области поправки не нужны. Однако как для Подмосковья, так и для других регионов рекомендуется оставлять запас мощности в 15% (умножив расчетные значения на 1,15).

Существуют и более профессиональные методы оценки, описанные далее, но для грубой оценки и удобства вполне достаточно и этого способа. Радиаторы могут оказаться чуть более мощными, чем минимальная норма, однако при этом качество отопительной системы лишь возрастет: будет возможна более точная настройка температуры и низкотемпературный режим отопления.

Полная формула точного расчета

Подробная формула позволяет учесть все возможные варианты потери тепла и особенности помещения.

Q = 1000 Вт/м2*S*k1*k2*k3…*k10,

• где Q – показатель теплоотдачи;
• S – общая площадь помещения;
• k1-k10 – коэффициенты, учитывающие теплопотери и особенности установки радиаторов.

Рекомендуем: Термопара для газового котла: подробная инструкция по устройству и принципу работы, проверке исправности термоэлектрического датчика мультиметром, восстановлению и замене

Показать значения коэффициентов k1-k10

k1 – к-во внешних стен в помещения (стен, граничащих с улицей):

• одна – k1=1,0;
• две – k1=1,2;
• три – k1-1,3.

k2 – ориентация помещения (солнечная или теневая сторона):

• север, северо-восток или восток – k2=1,1;
• юг, юго-запад или запад – k2=1,0.

k3 – коэффициент теплоизоляции стен помещения:

• простые, не утепленные стены – 1,17;
• кладка в 2 кирпича или легкое утепление – 1,0;
• высококачественная расчетная теплоизоляция – 0,85.

k4 – подробный учет климатических условий локации (уличная температура воздуха в самую холодную неделю зимы):

• -35°С и менее – 1,4;
• от -25°С до -34°С – 1,25;
• от -20°С до -24°С – 1,2;
• от -15°С до -19°С – 1,1;
• от -10°С до -14°С – 0,9;
• не холоднее, чем -10°С – 0,7.

k5 – коэффициент, учитывающий высоту потолка:

• до 2,7 м – 1,0;
• 2,8 — 3,0 м – 1,02;
• 3,1 — 3,9 м – 1,08;
• 4 м и более – 1,15.

k6 – коэффициент, учитывающий теплопотери потолка (что находится над потолком):

• холодное, неотапливаемое помещение/чердак – 1,0;
• утепленный чердак/мансарда – 0,9;
• отапливаемое жилое помещение – 0,8.

k7 – учет теплопотерь окон (тип и к-во стеклопакетов):

• обычные (в том числе и деревянные) двойные окна – 1,17;
• окна с двойным стеклопакетом (2 воздушные камеры) – 1,0;
• двойной стеклопакет с аргоновым заполнением или тройной стеклопакет (3 воздушные камеры) – 0,85.

k8 – учет суммарной площади остекления (суммарная площадь окон : площадь помещения):

• менее 0,1 – k8 = 0,8;
• 0,11-0,2 – k8 = 0,9;
• 0,21-0,3 – k8 = 1,0;
• 0,31-0,4 – k8 = 1,05;
• 0,41-0,5 – k8 = 1,15.

k9 – учет способа подключения радиаторов:

• диагональный, где подача сверху, обратка снизу – 1,0;
• односторонний, где подача сверху, обратка снизу – 1,03;
• двухсторонний нижний, где и подача, и обратка снизу – 1,1;
• диагональный, где подача снизу, обратка сверху – 1,2;
• односторонний, где подача снизу, обратка сверху – 1,28;
• односторонний нижний, где и подача, и обратка снизу – 1,28.

k10 – учет расположения батареи и наличия экрана:

• практически не прикрыт подоконником, не прикрыт экраном – 0,9;
• прикрыт подоконником или выступом стены – 1,0;
• прикрыт декоративным кожухом только снаружи – 1,05;
• полностью закрыт экраном – 1,15.

После определения значений всех коэффициентов и подстановки их в формулу, можно посчитать максимально надежный уровень мощности радиаторов. Для большего удобства ниже находится калькулятор, где можно рассчитать те же самые значения быстро выбрав соответствующие исходные данные.

Компенсация теплопотерь

Чтобы мощности батарей хватило для отопления помещения, нужно внести некоторые корректировки:

• Дробные значения округлить в положительную сторону. Лучше пусть остается некоторые запас мощности, а нужный уровень температуры отрегулируется с помощью термостата.
• Если в комнате два окна, то нужно поделить высчитанное количество секций на два и установить их под каждым из окон. Тепло будет подниматься, создавая тепловую завесу для холодного воздуха, проникающего в квартиру через стеклопакет.
• Нужно добавить несколько секций, если две стены в комнате выходят на улицу, или высота потолка достигает больше 3 м.

Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
3. Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

Также можно воспользоваться таблицей:

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:

Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

• Находится в панельном или плохо утепленном доме;
• Находится на первом или последнем этаже;
• Имеет больше одного окна;
• Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
5. Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .

Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.
