Удельная отопительная характеристика здания – что это такое и как рассчитывается

Удельная отопительная характеристика здания является очень важным техническим параметром. Ее расчет необходим для выполнения проектно-строительных работ, кроме того, знание этого параметра не помешает и потребителю, так как он влияет на сумму оплаты за тепловую энергию. Ниже мы рассмотрим, что такое удельная отопительная характеристика и как она рассчитывается.

Данные тепловизионного обследования многоэтажного дома

Понятие удельной тепловой характеристики

Прежде чем ознакомиться с расчетами, определимся с основными терминами. Итак, удельная тепловая характеристика здания для отопления – это значение наибольшего теплового потока, который необходим для обогрева дома. При расчете данного параметра, дельту температур, т.е. разницу между комнатной и уличной температурой, принято брать за один градус.

По сути, данный показатель определяет энергоэффективность строения.

Средние параметры определяются нормативной документацией, такой как:

  • Строительные правила и рекомендации;
  • СНиПы и пр.

Любое отклонение от обозначенных норм в любую сторону, позволяет получить представление об энергетической эффективности отопительной системы. Расчет параметра осуществляется по СНиП и другим действующим методикам.

Утепление стен позволяет сократить энергозатраты на отопление

Расчетно-нормативные показатели

Расчетные показатели можно получить по следующей формуле:

qзд= +  +n1*  + n2), где:

qзд ,Вт/(м3оС)Количество теплоты, теряемой одним метром кубическим здания при разности температур в 1 градус.
F0, м2Отапливаемая площадь здания
Fст., Fок., Fпол., Fпок., м2Площадь стен (наружных), окон, пола, покрытия.
Rст., Rок., Rпол., Rпок.,Сопротивление теплопередачи поверхностей.
nКоэффициент, который изменяется в зависимости от расположения помещения относительно улицы.

Надо сказать, что данная формула не единственная. Удельные отопительные характеристики зданий могут определяться по местным строительным нормам, а также определенным методикам саморегулируемых организаций и пр.

Данные тепловизионного обследования частного дома

Фактические данные

Расчет фактической теплохарактеристики осуществляется по следующей формуле

В данной формуле основу составляют фактические параметры:

QРасход топлива в течение года
ZПродолжительность отопительного сезона
tintСредняя температура воздуха в помещении
textСредняя температура снаружи помещения
qфактФактическая удельная тепловая отопительная характеристика здания

Следует отметить, что данное уравнение отличается простотой, в результате чего его часто используют при расчетах. Однако, оно имеет серьезный недостаток, который влияет на точность получаемых расчетов. А именно – учитывает разницу температур в помещениях здания.

Чтобы получить своими руками более точные данные, можно применять расчеты с определением расхода тепла по:

  • Показателям потерь тепла через различные строительные конструкции;
  • Проектной документации.
  • Укрупненным показателям.

Схема теплопотерь

Саморегулирующие организации обычно используют собственные методики.

В них учитываются следующие параметры:

  • Архитектурные и планировочные данные;
  • Год постройки дома;
  • Поправочные коэффициенты температуры уличного воздуха в период отопительного сезона.

Кроме того, фактическая удельная отопительная характеристика жилых зданий должна определяться с учетом потерь тепла в трубопроводах, проходящих через «холодные» помещения, а также расходов на кондиционирование вентиляцию. Эти коэффициенты можно узнать в специальных таблиц СНиП.

Вот, пожалуй, и вся основная инструкция по определению удельного теплового параметра.

Вывод

Удельная отопительная характеристика зданий является важным параметром, который зависит от ряда факторов. Как мы выяснили, определить ее можно самостоятельно, что в дальнейшем позволит рассчитать энергозатраты на отопление в доме.

Из видео в этой статье можно почерпнуть некоторую дополнительную информацию по данной теме.

Инфильтрация воздуха или вентиляция зданий

Все здания в особенности жилые имеют свойство «дышать», то есть проветриваться различными способами. Это обусловлено созданием разряженного воздуха в помещениях за счет устройства вытяжных каналов в конструкциях дома либо дымоходов. Как известно, вентиляционные каналы создаются в зонах с повышенными выделениями загрязнений, таких как, кухни, ванные комнаты и санузлы.

То есть при правильном воздухообмене приточный воздух поступает в помещение через окно, вентиляционный клапан или приточную решетку и удаляется в кухнях и санузлах.

При расчете теплопотерь знания имеет принципиальное значение, какой способ вентиляции жилых помещений будет выбран:

  • Устройство механической вентиляции с подогревом приточного воздуха.
  • Инфильтрация — неорганизованный воздухообмен через неплотности в стенах, при открывании окон или при использовании заранее установленных воздушных клапанов в конструкции стен или оконных стеклопакетах.

В случае применения в жилом здании сбалансированной системы вентиляции (когда объем приточного воздуха больше или равен вытяжному, то есть исключаются любые прорывания холодного воздуха в жилые помещения) воздух, поступающий в жилые помещения, предварительно прогревается в вентиляционной установке. При этом мощность, необходимая для нагрева вентиляции, учитывается в расчете мощности котельного оборудования.

Расчет вентиляционной тепловой нагрузки производится по формуле:

Qвент= c*p*L*(t1-t2)

где, Q – количество тепла, необходимое для нагрева приточного воздуха, Вт;

с – теплоемкость воздуха, Дж/кг*град

p - плотность воздуха, кг/м3

L – расход приточного воздуха, м3/час

t1 и t2 – начальная и конечная температуры воздуха, град.

Если в жилых помещениях отсутствует организованный воздухообмен, то при расчете теплопотерь здания производится учет тепла, затрачиваемого системой отопления на нагрев инфильтрационного воздуха. При этом обогрев воздуха, поступающего в помещения осуществляется радиаторами систем отопления, то есть учитывается в их тепловой нагрузке.

Если в помещениях установлены герметичные стеклопакеты без встроенных воздушных клапанов, то потери тепла на нагрев воздуха, тем не менее учитываются. Это обусловлено тем, что в случае кратковременного проветривания, поступивший холодный воздух все равно требуется нагревать.

Для более комфортной вентиляции встраивается приточный стеновой клапан.

Учет количества инфильтрационной тепловой энергии производится по нескольким методикам, а в тепловом балансе здания в расчет принимается наибольшее из значений.

Например, количество тепла на нагрев воздуха, проникающего в помещения для компенсации естественной вытяжки, определяется по формуле:

Qинф=0,28*L*p*c*(tнар-tпом),

где, с – теплоемкость воздуха, Дж/кг*град

p - плотность воздуха, кг/м?

tнар – температура наружного воздуха, град,

tпом – расчетная температура помещения, град,

L – количество инфильтрационного воздуха, м?/час.

Количество воздуха, поступающего в зимний период в жилые помещения, как правило, обусловлено работой естественных вытяжных систем, поэтому в одном случае принимается равным объему вытягиваемого воздуха.

Количество вытяжки в жилых помещениях определяется согласно СНиП 41-01-2003 по нормативным показателям удаления воздуха от плит и санитарных приборов.

  • От кухонной плиты – электрической 60 м?/час или газовой 90 м?/час;
  • Из ванны и санузлов по 25 м?/час

Во втором случае данный показатель инфильтрации определяется исходя из санитарной нормы свежего наружного воздуха, который должен поступать в помещение для обеспечения оптимального и качественного состава воздушной среды в жилых помещениях. Этот показатель определяется по удельной характеристике: 3 м?/час на 1м? жилой площади.

За расчетное значение принимается наибольший расход воздуха и соответственно большее количество теплопотерь на инфильтрацию.

Класс энергоэффективности

Удельная теплохарактеристика служит основой для получения такого показателя как класс энергоэффективности дома. Последние годы класс энергоэффективности должен определяться в обязательном порядке для жилых многоквартирных домов.

Таблички на доме могут сообщать о классе его энергоэффективности

Определение данного параметра осуществляется на основе следующих данных:

  • Отклонение фактических показателей и расчетно-нормативных данных. Причем первые можно получить как расчетным, так и практическим путем, т.е. при помощи тепловизионного обследования.
  • Климатические особенности местности.
  • Нормативные данные, которые должны в себя включать сведения о расходах на отопление, а также вентиляцию и кондиционирование.
  • Тип здания.
  • Технические характеристики использованных строительных материалов.

Каждый класс имеет определенные значения расхода энергоресурсов на протяжении года. Класс энергоэффективности должен быть отмечен в энергетическом паспорте дома.

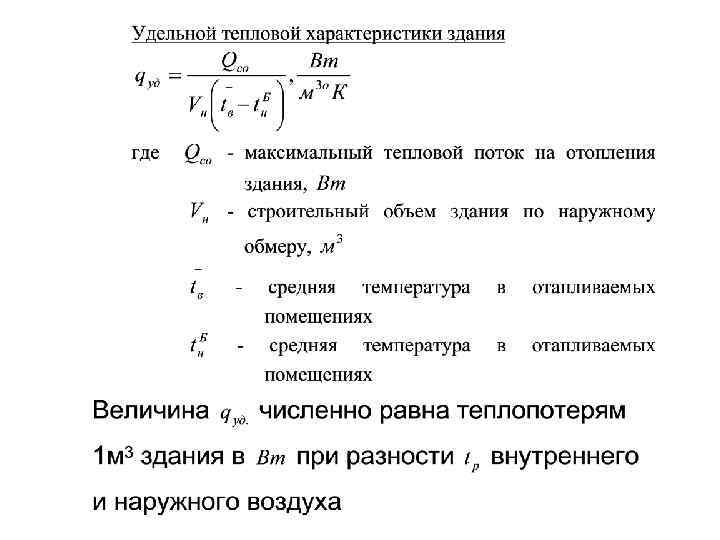

Удельная тепловая характеристика

При одинаковом строительном объеме удельная тепловая характеристика здания возрастает с увеличением общей площади ее наружных ограждений. Отсюда следует, что при одинаковом строительном объеме удельная тепловая характеристика будет уменьшаться по мере приближения внешней формы здания к форме куба, который, как известно, имеет наименьшую ( после шара) наружную поверхность.  

Величина удельной тепловой характеристики является эксплуатационным показателем проектируемого здания — чем она выше, тем больше затраты на отопление. Поэтому исходя из экономически целесообразного уровня теплозащиты зданий следует не допускать увеличения удельных тепловых характеристик выше существующих норм.  

Еще большее влияние на затраты по отоплению зданий оказал непрерывный рост их удельных тепловых характеристик, являющийся следствием увеличения удельного веса за-иолнений световых проемов в суммарной площади наружных ограждающих конструкций, а также уменьшения сопротивлений теплопередаче этих конструкций и другими причинами. Во многих случаях эксплуатационные затраты на отопление этих зданий становятся равными стоимости системы отопления всего через 1 5 — 2 года.  

Величина удельной тепловой характеристики является эксплуатационным показателем проектируемого здания — чем она выше, тем больше затраты на отопление. Поэтому, исходя из экономически целесообразного уровня теплозащиты зданий, следует не допускать увеличения удельных тепловых характеристик выше существующих норм.  

Существуют две методики определения издержек на отопление зданий. Если решают задачи, не связанные непосредственно с теплотехническими свойствами ограждающих конструкций здания ( например, объемно-планировочные решения, включая вопросы блокирования зданий; определение технической возможности снабжения теплотой, вырабатываемой в действующей котельной, дополнительных зданий и др.) или эти свойства к моменту расчетов еще не определены, то Сот рассчитывают, исходя из удельной тепловой характеристики здания дул, равной теплопотерям 1 м здания ( Вт) при разности температур внутреннего и наружного воздуха, равной 1 С.  

Основная масса тепла и топлива расходуется в городском ( поселковом) хозяйстве на отопление и вентиляцию жилых и общественных зданий. Расход на эти нужды постоянно возрастает в связи с систематическим улучшением жилищных условий населения и развитием всех отраслей сферы обслуживания, следствием чего является увеличение удельной, на 1 жителя, отапливаемой кубатуры зданий различного назначения ( см. § 2 и прил. Существенное значение имеют и изменения удельных тепловых характеристик зданий.  

При одинаковом строительном объеме удельная тепловая характеристика здания возрастает с увеличением общей площади ее наружных ограждений. Отсюда следует, что при одинаковом строительном объеме удельная тепловая характеристика будет уменьшаться по мере приближения внешней формы здания к форме куба, который, как известно, имеет наименьшую ( после шара) наружную поверхность.  

Окна с помещенной между рамами свертывающейся шторой.| Фрагмент окна с поворотными подъемно-опускными жалюзи.  

Большое технико-экономическое значение имеет правильная оценка остекления здания. Необходимо учитывать, что с увеличением остекления наружных ограждений резко возрастает удельная тепловая характеристика здания, так как термическое сопротивление остекленных проемов почти в 3 раза меньше термического сопротивления наружной стены. В летние месяцы большое остекление является основной причиной перегрева помещений, что отрицательно сказывается на самочувствии человека и на его работоспособности.  

Расчет теплопотерь ограждениями зданий не сложен, но требует много времени. Поэтому нередко, например для разработки проектных заданий и для определения тепловой мощности котельных, пользуются методом приближенного определения теплопотерь по удельным тепловым характеристикам зданий.  

За внутреннюю температуру в формуле принимают такую, ко-которая характерна для большинства помещений здания. Эта величина показывает, насколько правильно запроектировано здание в теплотехническом отношении. Зависит она от принятых сопротивлений теплопередаче ограждений и, в частности, от площади остекления, а также объема и формы здания, причем с увеличением объема здания и уменьшением отношения его внешней поверхности к объему удельная тепловая характеристика уменьшается.  

Методика расчета

Удельная отопительная характеристика может быть расчетно-нормативной и фактической. Расчетно-нормативные данные определяются с помощью формул и таблиц. Фактические данные тоже можно рассчитать, но точных результатов можно добиться только при условии тепловизионного обследования здания.

Расчетные показатели определяются по формуле:

В данной формуле за F принята площадь здания. Остальные характеристики — это площадь стен, окон, пола, покрытий. R — сопротивление передаче соответствующих конструкций. За n берется коэффициент, изменяющийся в зависимости от расположения конструкции относительно улицы. Данная формула не является единственной. Тепловая характеристика может определяться по методикам саморегулируемых организаций, местным строительным нормам и т. п.

Расчет фактической характеристики определяется по формуле:

В этой формуле основными являются фактические данные:

  • расход топлива за год (Q)
  • продолжительность отопительного периода (z)
  • средняя температура воздуха внутри (tint) и снаружи (text) помещения
  • объем рассчитываемого сооружения

Это уравнение отличается простотой, поэтому используется очень часто. Тем не менее оно имеет существенный недостаток, снижающий точность расчетов. Этот недостаток заключается в том, что в формуле не учитывается разница температур в помещениях внутри рассчитываемого здания.

Для получения более точных данных можно использовать расчеты с определением расходов тепла:

  • По проектной документации.
  • По показателям теплопотерь через строительные конструкции.
  • По укрупненным показателям.

С этой целью может применяться формула Н. С. Ермолаева:

Ермолаев предложил для определения фактической удельной характеристики зданий и сооружений использовать данные о планировочных характеристиках здания (p — периметр, S — площадь, H — высота). Отношение площади остекленных окон к стеновым конструкциям передается коэффициентом g. Теплопередача окон, стен, полов, потолков также применяется в виде коэффициента.

Саморегулирующими организациями используются собственные методики. В них учитываются не только планировочные и архитектурные данные здания, но и год его постройки, а также поправочные коэффициенты температур уличного воздуха во время отопительного сезона. Также при определении фактических показателей нужно учитывать потери тепла в трубопроводах, проходящих по неотапливаемым помещениям, а также расходы на вентиляцию и кондиционирование. Эти коэффициенты берутся из специальных таблиц в СНиП.

Методика расчета

Тепловая удельная характеристика строений бывает:

  • Фактической – для получения точных показателей применяется тепловизионное обследование строения.
  • Расчетно-нормативной – определяется при помощи таблиц и формул.

Ниже подробней рассмотрим особенности расчета каждого типа.

На фото — тепловизор для обследования зданий

Расчетно-нормативные показатели

Расчетные показатели можно получить по следующей формуле:

qзд= +  +n1*  + n2), где:

qзд ,Вт/(м3оС)Количество теплоты, теряемой одним метром кубическим здания при разности температур в 1 градус.
F0, м2Отапливаемая площадь здания
Fст., Fок., Fпол., Fпок., м2Площадь стен (наружных), окон, пола, покрытия.
Rст., Rок., Rпол., Rпок.,Сопротивление теплопередачи поверхностей.
nКоэффициент, который изменяется в зависимости от расположения помещения относительно улицы.

Надо сказать, что данная формула не единственная. Удельные отопительные характеристики зданий могут определяться по местным строительным нормам, а также определенным методикам саморегулируемых организаций и пр.

Данные тепловизионного обследования частного дома

Фактические данные

Расчет фактической теплохарактеристики осуществляется по следующей формуле

В данной формуле основу составляют фактические параметры:

QРасход топлива в течение года
ZПродолжительность отопительного сезона
tintСредняя температура воздуха в помещении
textСредняя температура снаружи помещения
qфактФактическая удельная тепловая отопительная характеристика здания

Следует отметить, что данное уравнение отличается простотой, в результате чего его часто используют при расчетах. Однако, оно имеет серьезный недостаток, который влияет на точность получаемых расчетов. А именно – учитывает разницу температур в помещениях здания.

Чтобы получить своими руками более точные данные, можно применять расчеты с определением расхода тепла по:

  • Показателям потерь тепла через различные строительные конструкции;
  • Проектной документации.
  • Укрупненным показателям.

Схема теплопотерь

Саморегулирующие организации обычно используют собственные методики.

В них учитываются следующие параметры:

  • Архитектурные и планировочные данные;
  • Год постройки дома;
  • Поправочные коэффициенты температуры уличного воздуха в период отопительного сезона.

Кроме того, фактическая удельная отопительная характеристика жилых зданий должна определяться с учетом потерь тепла в трубопроводах, проходящих через «холодные» помещения, а также расходов на кондиционирование вентиляцию. Эти коэффициенты можно узнать в специальных таблиц СНиП.

Вот, пожалуй, и вся основная инструкция по определению удельного теплового параметра.

Просмотр аккаунта человека без регистрации

В прошлом пункте мы с вами искали просто обычные картинки на схожую тематику, но ведь можно же смотреть фото определенных людей, для этого мы точно также пользуемся официальным сайтом, а не приложением. Если знаете адрес страницы либо логин пользователя, фотографии которого хотите посмотреть, то хорошо, можно прямо сейчас зайти на него, воспользовавшись любым браузером. Если не знаете адрес страницы, а человек знаменитый, то можно точно также поискать его фотки, воспользовавшись тегами. Например, для того чтобы найти фотографии Бузовой в Инстаграме, я в адресной строке браузера ввел https://www.instagram.com/explore/tags/бузова/.

Если вы знаете логин человека в Инста, то для того чтобы посмотреть его фотки необходимо перейти воспользоваться следующим адресом:

https://www.instagram.com/логин-пользователя/

Например, чтобы посмотреть фотографии Роналду я ввел в адресной строке браузера

https://www.instagram.com/cristiano/.

Таким образом, можно посмотреть фотографии на любую тематику и любого человека, который выложил фотки в Инстаграм, если его аккаунт не является закрытым.

Инстаграм – одна из самых популярных социальных сетей, которая активно используется рядовыми пользователями и медийными личностями: звездами шоу-бизнеса, политиками, общественными деятелями и представителями сферы искусств – художниками, начинающими музыкантами, писателями и другими.

Всего за несколько лет платформа Инстаграм собрала более 800 миллионов активных уникальных пользователей, и ежедневно эта цифра растет.

Популярные бренды и магазины уже давно завели свои собственные странички, на которых можно ознакомиться с ассортиментом и даже заказать понравившийся продукт. Да и проверять ленты таблоидов для поиска новостей о любимых певцах, актерах и других звездах больше не нужно – они сами охотно делятся моментами своей жизни и общаются с поклонниками.

Отдельное внимание стоит уделить публичным страничкам-сообществам. Они специализируются на отдельных тематиках, которые могут быть интересными пользователям, например, аккаунты со смешными видео, советами по похудению, мотивации, психологии и тайм-менеджменту, локальные сообщества, объединяющие жителей отдельных городов, студентов ВУЗов и сотрудников разных компаний. читайте в нашем материале

читайте в нашем материале.

И хоть популярность Инстаграма в последнее время просто зашкаливает, все равно остаются люди (и таких много), которые оттягивают момент регистрации на ресурсе, или вовсе не собираются этого делать. Это не значит, что им неинтересна сама соцсеть, а точнее, контент, который в ней публикуется. Авторизация открывают массу возможностей для пользователей: лайки, подписки, комментирование и другое. Но вот для того, чтобы просто следить за понравившейся страничкой, регистрироваться не обязательно. Достаточно просто переходить на интересный аккаунт, просматривать записи, некоторые ссылки добавлять в закладки и делать скриншоты. Конечно же, при условии, что профиль пользователя открыт и доступен для просмотра.

В этой статье мы детально разберем, как осуществить в Инстаграм поиск людей без регистрации, и что для этого нужно сделать.

Улучшение энергоэффективности частного дома

Теплый дом

Для повышения энергоэффективности многоквартирного дома задача реальная, но требует огромных затрат. В результате нередко она остается так и не решенной. Сократить теплопотери в частном доме значительно проще. Этой цели можно добиться разными методами. Подойдя к решению проблемы комплексно, нетрудно получить превосходные результаты.

В первую очередь затраты на отопление складываются из особенностей системы отопления. Частные дома крайне редко подключаются к центральным коммуникациям. В большинстве случаев они отапливаются индивидуальной котельной. Установка современного котельного оборудования, отличающегося экономичностью работы и высоким КПД, поможет сократить расходы на тепло, что не скажется на комфорте в доме. Лучший выбор – газовый котел.

Однако газ не всегда целесообразен для отопления. В первую очередь это касается местностей, где еще не прошла газификация.
Для таких регионов можно подобрать другой котел исходя из соображений дешевизны топлива и доступности эксплуатационных расходов.

Не стоит экономить на дополнительном оборудовании, опциях для котла. Например, установка только одного терморегулятора способна обеспечить экономию топлива около 25%. Смонтировав ряд дополнительных датчиков и приборов можно добиться еще более существенного снижения расходов. Даже выбирая дорогостоящее, современное, «интеллектуальное» дополнительное оборудование, можно быть уверенным, что оно окупится в течение первого отопительного сезона. Сложив эксплуатационные затраты в течение нескольких лет, можно наглядно увидеть выгоды дополнительного «умного» оборудования.

Большинство автономных систем отопления строится с принудительной циркуляцией теплоносителя. С этой целью в сеть встраивается насосное оборудование. Без сомнения, такое оборудование должно быть надежным, качественным, но подобные модели могут быть весьма и весьма «прожорливыми». Как показала практика, в домах, где отопление имеет принудительную циркуляцию, 30% затрат на электроэнергию приходится именно на обслуживание циркуляционного насоса. При этом в продаже можно найти насосы, имеющие класс А энергоэффективности. Не будем вдаваться в подробности, за счет чего достигается экономичность такого оборудования, достаточно только сказать, что установка такой модели окупится уже в течение первых трех-четырех отопительных сезонов.

Электрический радиатор

Мы уже упоминали об эффективности использования терморегуляторов, но эти приборы заслуживают отдельного разговора. Принцип работы термодатчика очень прост. Он считывает температуру воздуха внутри обогреваемого помещения и включает/отключает насос при понижении/повышении показателей. Порог срабатывания и желаемый температурный режим устанавливается пользователем. В результате жильцы получают полностью автономную систему отопления, комфортный микроклимат, существенную экономию топлива за счет более продолжительных периодов отключения котла

Важное преимущество использования термостатов – отключение не только нагревателя, но и циркуляционного насоса.
А это сохраняет работоспособность оборудования и дорогостоящие ресурсы

Существуют и другие способы повышения энергоэффективности здания:

  • Дополнительное утепление стен, полов с помощью современных теплоизоляционных материалов.
  • Установка пластиковых окон с энергосберегающими стеклопакетами.
  • Защита дома от сквозняков и т. д.

Все эти методы позволяют увеличить фактические теплохарактеристики здания относительно расчетно-нормативных. Такое увеличение – это не просто цифры, а составляющие комфорта дома и экономичности его эксплуатации.
