Дымоход для камина: устройство

Материалы для возведения устройства

При строительстве камина для отвода дыма можно использовать керамические или стальные сэндвич-трубы. Керамические трубы отличаются компактными размерами и могут устанавливаться не только внутри конструкции, но и снаружи. Средний срок эксплуатации около 30 лет, но при надлежащем уходе его можно продлить на 15 лет.

При установке керамических труб не требуется заливка фундамента. Легкая конструкция устанавливается на монолитное основание бетонной трубы. Под использование твердотопливного сырья для обогрева помещения следует приобрести модель со слоем термоизоляции. Такая продукция способна выдерживать температурные показатели до 400 градусов.

Стальные сэндвич-трубы выполняются в виде двух стальных цилиндров. В процессе монтажа они вставляются друг в друга. Между ними находится термоизоляционная прослойка. Срок эксплуатации у них несколько меньше — около 20 лет. Комплектующие части выбирают с учетом диаметра вводного патрубка после расчета требуемой высоты дымохода для устройства нормальной тяги.

При устройстве дымохода своими руками стоит заранее ознакомиться со всеми параметрами строительства. Выбор материалов зависит от уровня дохода клиента, состояния здания и личных предпочтений. Чтобы избежать отравления угарным газом или пожара следует доверять работу профессионалам. В этом случае можно получить не только качественную конструкцию, но и гарантийное и сервисное обслуживание.

Преимущества и недостатки сэндвич-дымоходов

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

  • многозадачность – использовать такие трубы можно в постройках из любых материалов;
  • занимают минимум пространства;
  • удобство транспортирования;
  • сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
  • лаконичный и приятный внешний вид;
  • противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
  • имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
  • благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
  • сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

  • цена на сэндвич трубу довольно существенна;
  • оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Дымоход для металлических печей и котлов

 Дымоходы для чугунных печей более просты по строению и бывают двух видов:

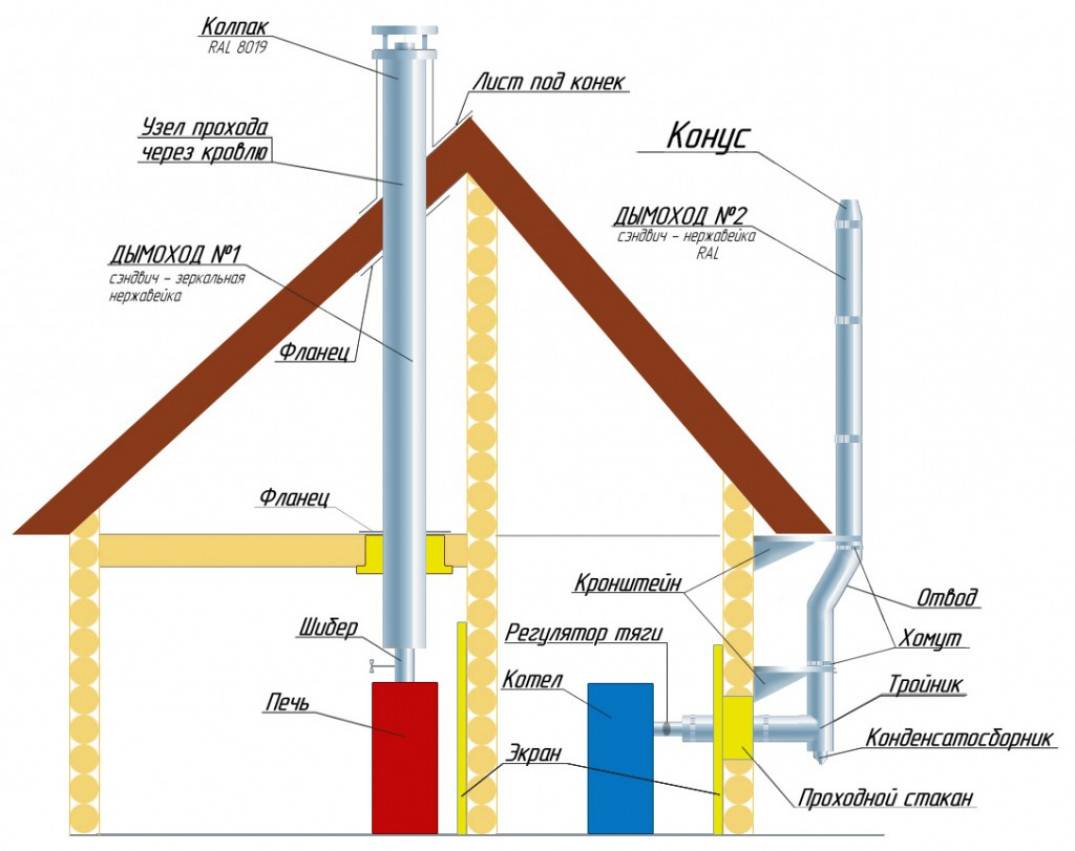

Два варианта сборного металлического дымохода

Первый из них, показанный на рисунке, сложнее второго по исполнению, так как проходит внутри здания через все перекрытия. Особенно трудоемкими будут процедуры обустройства его в кровле и гидроизоляции швов вокруг трубы.

Но преимущество этого дымохода – в большем сохранении тепла в помещениях и в том, что он сможет нагреть еще и второй этаж или мансарду через которые будет проходить труба.

Вторым вариантом дымохода металлической печи является конструкция, почти полностью проходящая по улице. Внутри дома остается только ее часть, которая закреплена горизонтально. Это отводной от отопительного прибора отрезок, который может быть прямым или в виде, так называемого, колена. Он выходит через стену на улицу и входит в вертикальную дымоход, поднимающийся параллельно стене. Такое устройство более безопасно, и труба не займет лишнюю площадь помещения. Ее обустройство не доставит хлопот по гидроизоляции на крыше и по ее проходу через перекрытия.

Но, делая такую конструкцию, трубу для нее нужно выбирать с более толстым теплоизоляционным слоем, который может доходить по толщине до 10 см. Без такого утепления дым в трубе будет быстро остывать, тяга снижаться, а также возможно образование конденсата, что крайне нежелательно для печи.

Детали для металлического дымохода

Если раньше чтобы сделать достойный дымоход приходилось немало повозиться или потратить немалую сумму на заказ жестянщику, то сегодня производители вентиляционных и отопительных систем выпускают готовые детали различной конфигурации.

Детали сборного металлического дымохода

Подобные дымоходы выпускаются под разные диаметры, высоту и толщину утепления. Кроме этого, продаются и другие аксессуары, необходимые для устройства дымоотводной системы на стене и защиты ее от попадания вовнутрь влаги. Примерный перечень деталей, предназначенных для этой цели:

  • Трубы разной длины, оснащенные специальными замковыми пазами для скрепления их с другими деталями конструкции.
  • Металлические угловые переходы, выполненные под разным углом.
  • Обжимные хомуты разных размеров.
  • Кронштейны для крепления
  • Напольные, настенные и потолочные подставки и проходные патрубки для труб.
  • Тройники, изготовленные также под разными углами.
  • Дефлекторы, грибки, искрогасители и термогрибки.
  • Соединительные колена с требуемым диапазоном углов.
  • Другие мелкие детали, необходимые для монтажа дымохода.

Конструкция

Для устройства дымохода устанавливают вертикальный канал, высота которого должна быть не менее пяти метров от колосниковой решетки до отверстия трубы и для которого допустимы небольшие отклонения от вертикали.

К каждому камину и к каждому зданию устанавливается дымоход индивидуальной конструкции, в зависимости от поставленных задач.

К параметрам конструкции относятся:

  • материал и расположение дымохода,
  • его высота,
  • сечение,
  • мощность печи,
  • теплоизоляция канала,
  • варианты монтажа,
  • проходы через перекрытия и кровлю,
  • как расположен оголовок относительно конька,
  • какой формы устье канала,
  • как расположены дымовые и вентиляционные каналы внутри общей шахты,
  • тяга в канале,
  • условия эксплуатации конструкции и  ее проблемные места.

Инструкция по монтажу дымохода через стену

Монтаж дымохода через стену жилища осуществляется следующим образом.

  1. — в месте проведения дымохода через стену нельзя создавать стыки, через которые может проходить коммуникация,
  2. — установку следует начинать с подведения дымоходной трубы к системе отопления. Выведение устройства через стену дома выполняется под прямым углом,
  3. — к установленной трубе перпендикулярно фиксируется следующая часть системы. В нижней части находится конденсаторный бак, а в верхней осуществляется крепление основного массива,
  4. — проведение дымохода через стену дома обязательно нужно заизолировать, для чего используются специальные материалы изоляционного типа. Там, где труба входит и выходит в стену, производят оштукатуривание или применяют защитный кожух,
  5. — визуально эффектной трубу можно сделать за счет применения угловых соединений,
  6. — стыки закрепляются хомутами,
  7. — фиксация дымоходной системы осуществляется на небольшом расстоянии от стены дома, но не более одного метра. Самым подходящим считается расстояние в шестьдесят сантиметров,
  8. — после того как будет выполнен монтаж дымохода, в верхней части устанавливают колпак,
  9. — труба дымохода должна быть обязательно изолирована от стены дома специальным материалом, которым, к примеру, может быть базальтовое волокно.

Если дымоход камина установить по всем правилам, вы избежите многих проблем, с которыми можете столкнуться впоследствии. Помимо всего прочего, качественная работа прибора отопления обеспечена.

Монтаж дымохода через деревянную стену

  1. — если требуется выполнить проведение дымохода через деревянную стену, нужно высчитать расстояние от трубы до самой стены. получившийся зазор закладывается специальным материалом, которым может быть, например, асбест или кирпич,
  2. — монтаж дымохода осуществляется с использованием двухконтурных систем,
  3. — самым подходящим вариантом размещения такого дымохода считается вертикальная установка. В этом случае используется одна длинная труба, в которой нет отклонений,
  4. — подобная система включает в себя трубу и шибер. Последний используется для контроля тяги в системе дымохода,
  5. — горловина дымоходной трубы должна быть прикрыта специальным защитным колпаком,
  6. — между креплениями трубы должно быть расстояние не менее одного метра.
  7. — проведение дымохода через кровлю требует качественной герметизации, это исключит попадание осадков на чердак здания. В этом случае применяется защитный кожух.

Установка дымохода относится к процедурам сложным и очень ответственным, поэтому к ней нужно заранее подготовиться. От того, как правильно вы установите дымоход, будет зависеть в дальнейшем его качественное функционирование.

>Рекомендуемое видео

Основные параметры и характеристики дымохода

Толщина стенок . Если кирпич имеет стандартные размеры, то будет достаточно труб из керамики, стенки у которых 8-миллиметровой толщины. У дымовых труб, выполненных из стали-нержавейки, их толщина должна составлять 1 миллиметр. Часто для дымоходов печей-буржуек используют «черные» трубы, производимые из 2- миллиметровой жаростойкой стали.

Высота канала

. Тяга дымохода, а значит его функциональность, напрямую зависит от высоты трубы. Чем больше этот параметр, тем сильнее работоспособность камина. Специалисты определили, что высота дымохода не может быть менее 5-метровой отметки, иначе возникают трудности при розжиге камина, а при горении дров возможно задымление или создание обратной тяги. При этом, при очень большой высоте канала топливо сгорает слишком быстро, что снижает теплоотдачу камина.

Данный параметр следует определять в процессе проектирования, учитывая:

  • размеры топливника;
  • площадь поперечного сечения;
  • мощность топки;
  • высоту и расположение оголовка трубы относительно конька крыши.

Форма сечения. От нее зависит тяга в дымоходе. Считается, что лучшие динамические показатели имеют круглые трубы. На стенах прямоугольных и квадратных дымоходов сажи собирается меньше.

Внутренняя поверхность канала

. Она должна быть без трещин, неровностей и по возможности без шероховатостей, по причине этих дефектов в дымоходе снижается тяга.

Расположение канала. Дымовые трубы бывают:

  • насадными, их монтируют над камином, они являются его продолжением;
  • коренными или отдельно стоящими – канал дымохода находится сбоку от камина, как на фото, его устанавливают вертикально, для чего требуется отдельный фундамент;
  • стенными — канал располагается в стене здания.

По отношению к зданию трубы дымохода могут иметь наружное или внутреннее расположение.Обеспечение тяги

. Основное назначение, которое имеет дымоход для камина – это обеспечение эффективного вывода продуктов сгорания из топочной камеры. Для чего необходима тяга. Если она отсутствует, камином нельзя пользоваться. В зависимости от режима эксплуатации конструкции воздушные потоки и дымовые газы создают определенное направление, давление и интенсивность перемещения.

Если камин не работает, в дымоходе образуется естественная тяга. В случае обратной тяги газы и воздух направляются в помещение, а не выводятся наружу. Когда она недостаточна, камин сильно дымит (прочитайте: «От чего и почему дымит печь – выясняем причины, ищем решения, что делать»). При сильной тяге требуется больше дров, в то время как теплоотдача конструкции уменьшается, поскольку тепло покидает дом через трубу.

Высота оголовка над крышей. Существуют определенные строительные нормы, согласно которым оголовок должен возвышаться:

  • над плоской крышей на расстоянии не меньше 50 сантиметров;
  • при расположении трубы не дальше 1,5 метра от конька – не менее 50 сантиметров над ним;
  • когда труба находится на расстоянии 1,5-3 метра от конька – не ниже его;
  • если труба расположена на расстоянии больше 3-х метров от конька – выше линии, проведенной под углом в 10 градусов вниз к горизонту от конька.

Окончание дымохода . Спорный момент для специалистов и владельцев домов. Если канал сквозной, в него беспрепятственно попадают дождь и снег, хотя облегчается выход газов. Атмосферные осадки не смогут проникать в трубу, но тяга снижается и усиленно образуется конденсат. Флюгер, дефлектор и дымосос для камина на оголовке дымохода только реанимируют недостатки каминной конструкции. Можно сделать дымосос своими руками, что позволит сэкономить средства.

Наружная отделка

. Для облицовки дымохода используют материалы, устойчивые к атмосферным осадкам и другим природным явлениям. В холодное время года они должны выдерживать постоянное замораживание-оттаивание.

Термоизоляция

. Она необходима для снижения образования конденсата в канале дымохода и недопущения возникновения пожара, если поблизости расположены легко возгораемые объекты. Когда теплоизоляция дымохода выполнена в соответствии с требованиями, в конструкции будет обеспечена необходимая тяга, и дымовые газы не будут остывать преждевременно, благодаря чему не появляется конденсат.

Срок эксплуатации

Данный показатель зависит от того, насколько профессионально выполнена установка каминов и дымоходов и от условий их работы, включая своевременное техническое обслуживание. Немаловажное значение имеет вид используемого топлива и качество материалов, из которых изготовлены основные части конструкции

В действительности заявленная производителями долговечность их продукции сильно отличается (про

Металлические дымоходы для деревянных зданий

Помимо обычных металлических труб для дымоходов, изготовленных, как правило из нержавейки или чугуна – в последнее время популярностью пользуются и так называемые «сэндвич-трубы», представляющие собой многослойную композицию.

Внутренняя поверхность таких дымоходов делается из нержавейки, затем идет изоляционный материал – а затем оцинкованная труба. Вместе этот комплекс достаточно успешно выполняет свои функции и очень легко монтируется. Гладкая поверхность из нержавейки внутри дает ровную тягу, препятствуя образованию завихрений.

Однако, при выборе такой трубы очень важно помнить о том, что разные отопительные устройства имеют разную температуру сгорания и, исходя из этого и выбирать необходимую толщину внутренней стенки. При постройке дымохода для котла на газе, солярке или пеллетах она должна быть не менее полумиллиметра

Дымоходы для баней или каминов обычно комплектуются внутренней трубой 0,8-1,0 мм, в вот для печей, топящихся углем этот показатель должен составлять не менее миллиметра.

Также, как и керамические дымоходы – дымоходы из сэндвич труб имеют модульную конструкцию и легко соединяются друг с другом. Так, выпускаются специальные элементы для прохождения через межэтажные перекрытия. Но и в этом случае необходимо следить, чтобы сочленение трубы не находилось в толще перекрытия.

Материалы для утепления

Подбирая утеплитель, чтобы провести изоляцию для дымохода, важно обращать внимание на его свойства. Материал должен обладать хорошими теплоизоляционными характеристиками и при этом не быть горючим. Желательно, чтобы утеплитель имел низкую гигроскопичность

Желательно, чтобы утеплитель имел низкую гигроскопичность.

Оптимальными вариантами для утепления дымохода в бане или доме являются несколько видов материалов.

Минеральная вата

Минеральная вата со временем впитывает влагу и приходит в негодность

Представляет собой волокнистый материал, который имеет воздушную прослойку. Благодаря специальной обработке минеральная вата не воспламеняется, при этом сохраняет свою форму даже при воздействии высоких температур. Стоит недорого.

Минераловатный утеплитель имеет несколько минусов:

  • подверженность деформации со временем;
  • способность впитывать влагу.

Минеральную вату всё реже используют в качестве наружного утеплителя, так как приходится хорошо изолировать открытые участки, помещать её в жёсткую скорлупу (каркас).

Базальтовая вата

Базальтовая вата выдерживает высокие температуры, долго служит

Этот утепляющий материал имеет такие технические характеристики:

  • Низкая теплопроводность, которую можно сравнить с полистиролом, пробковыми материалами, каучуком.
  • Высокий уровень огнестойкости. Базальтовая вата выдерживает температуру более +1000 °C при этом не теряет теплоизоляционных свойств.
  • Отличные гидроизоляционные свойства. Вода не способна проникнуть внутрь базальтовой ваты.
  • Устойчивость к механическим воздействиям. При производстве базальтовой ваты волокна в ней поочерёдно располагают вертикально и продольно. Такая конструкция позволяет выдерживать достаточно высокие нагрузки на сжатие.

Базальтовую вату производят в основном плитами. Поэтому для утепления дымохода придётся сооружать специальный наружный короб.

Каолиновые плиты

Каолиновая плита подходит для защиты кирпичного дымохода от разрушения

Каолин абсолютно безопасен для здоровья человека. Не выделяет токсических веществ в атмосферу даже при высоком нагреве. Каолиновые плиты устойчивы к возгоранию, поэтому могут использоваться для утепления дымоходов каминов, печей с открытым огнём.

Работать с калиновыми плитами легко, поскольку они имеют малый вес. Особенность утеплителя в том, что при минимальной плотности утепляющая его способность достаточно высока. А это значит, что при выполнении ремонтных работ удается сохранить полезную площадь вокруг дымохода внутри помещения.

Фольгоизол

Он представляет собой двухслойный материал, состоящий из теплоизолирующего компонента и фольги. Благодаря отражающему слою, помещение не так быстро остывает, ведь до 90 % тепла задерживается внутри бани, так что это очень качественный изолятор.

Фольгоизол отличается высокой экологичностью, ведь в качестве сырья применяется пищевая толстая фольга. Такому материалу не страшен ультрафиолет и сильные температурные перепады – рабочий диапазон составляет от -65 ºС до +175 ºС. Поэтому он станет вполне достойным выбором для того, чем обмотать трубу в бане.

Отметим, что нередко фольгоизол монтируют не только вокруг печной трубы, но и на стенах, и на потолке парной. Он служит для качественной паро- и гидроизоляции, а также хорошо утепляет помещение бани.

Обитую изнутри фольгоизолом сауну по принципу действия можно сравнить с термосом. Она быстро набирает температуру, а остывает очень медленно.

Сэндвич трубы в качестве дымохода

В последнее время различные производители стали выпускать новые безопасные сэндвич трубы для бань и саун. При наличии такой конструкции, уже нет необходимости волноваться о том, чем обезопасить трубу в бане (подробнее: «Преимущества трубы для бани сэндвич при строительстве дымохода»). Конструкция таких труб предполагает быструю и удобную сборку секций, вставляемых друг в друга. Причем оптимально использовать такие трубы с железной печью.

Сэндвич труба представляет собой многослойную конструкцию, внутри которой расположен каркас из нержавеющей стали, далее уложен утеплитель из минеральной или базальтовой ваты, а сверху надет кожух из оцинковки. Благодаря такому строению внутри дымохода не накапливается сажа, внешний слой металла не испытывает перегрева, а вся конструкция выглядит красиво и лаконично.

О предложениях на рынке и общих характеристиках

На первый взгляд может показаться, что дымоходы для каминов очень разнообразны. В действительности существует всего 3 проверенных направления и пара альтернативных вариантов.

Старый добрый кирпич

Трубы из кирпича — это классика, они надежные, долговечные и смотрятся довольно солидно, но кирпичный дымоход желательно строить на стадии возведения дома.

Кирпичная труба это надежно и долговечно.

Средняя цена на материалы, без учета затрат на фундамент, колеблется в районе 6–8 тыс. руб., это при условии, что вы будете класть кирпич своими руками. Плюс каминные работы проще, чем кладка печей.

С другой стороны если сделать все правильно, то этот каминный дымоход благополучно доживет до совершеннолетия ваших внуков.

Проверенная временем нержавейка

Около 20 лет назад появились двухконтурные утепленные дымоходы из нержавеющей стали. Конструкция простая — между двумя трубами разного диаметра набивается жаропрочная теплоизоляция, толщина стали в них 0,5–1,2 мм, вещь надежная, гарантия дается на 15–20 лет, хотя простоять может больше.

Цена на такие трубы начинается примерно от 1400 руб. за 1 метровую секцию и может доходить до 5000 руб., но здесь нужно смотреть на марку стали:

  • для высоких температур подойдут марки от AISI 304 до AISI 321 они выдерживают температуру до 700 ºС;
  • марки от AISI 409 до AISI 430 уже рассчитаны на температуру не выше 500 ºС.

Трубы из нержавеющей стали собираются быстро и служат долго.

Если у вас камин с закрытой топкой, то температура продуктов сгорания в дымоходе будет выше. Дрова в открытых каминах дают максимум 400 ºС, а в закрытых 450-600 ºС. Но если вы загрузите в топку антрацит или кокс, то температура на выходе из открытой топки будет не менее 500 ºС, в закрытой топке она легко может подняться до 700 ºС.

Керамика

Керамический дымоход практически идеален этот материал выдерживает температуру до 1320 ºС, плюс керамика абсолютно равнодушна к кислотной среде, не зря на вредных производствах с высокими температурами используются именно керамические дымоходы.

Модульные керамические трубы — вещь надежная, но дорогая.

Проблема только одна — комплект таких труб для дымохода обойдется вам от 20 тыс. руб., плюс добавьте к этому затраты на термостойкий клей и обустройство небольшого фундамента. Зато своими руками собрать такой конструктор довольно просто, но об этом чуть позже.

Альтернатива для самоделкиных

  • Асбоцементные трубы. Такой дымоход обойдется в копейки и собрать его можно за пару дней, но максимум для асбоцементного дымохода — 300 ºС и разрушается он мгновенно, просто лопается;
  • Стальной дымоход (имеются в виду черные металлы) температуру держит хорошо и стоит не дорого, но проблема в том, что конденсат, который периодически выпадает внутри любого дымоходного канала, это кислотно-щелочной «коктейль» и железо он разъедает очень быстро;
  • Чугунная труба для камина будет хорошей альтернативой, ведь около половины каминных топок делается из чугуна, но эти трубы очень тяжелые и, как правило, они устанавливаются внутри кирпичной «рубашки», а значит, вам придется сначала сложить кирпичный короб, а потом вставить в него чугунную трубу.

Чугунный дымоход долговечный, но очень тяжелый.

Пару слов о расчетах и нормативах

Если следовать ГОСТ 9817-95, то размер дымохода для печи или камина рассчитывается в зависимости от мощности агрегата, так на 1 кВт мощности приходится 8 см² в поперечном сечении дымохода;
Существует не такой точный, но зато более простой способ расчета: диаметр дымохода для камина относится к площади зеркала топки камина как 1:10 (зеркало топки это лицевой проем камина);
Размер трубы дымохода по высоте, не должен быть менее 5 м;
Еще важно насколько труба для дымохода возвышается над коньком крыши, от этого зависит уровень тяги, минимальные параметры показаны на схеме внизу, а вообще, чем выше труба поднимается над коньком, тем сильнее будет тяга;

Высота трубы над коньком это очень важный параметр при возведении дымохода.Конфигурация стальных дымоходов может быть разной.

Недостатки кирпичных конструкций

Дымоотводящая труба для камина из кирпича имеет недостатки, основным из них считается небольшой эксплуатационный срок таких конструкций, который не превышает 7 – 10 лет. Дело в том, что частые и значительные перепады температуры в холодное время года приводят к появлению конденсата, а он — то замерзает, то оттаивает. В результате со временем кирпичная кладка начинает разрушаться.

Для уменьшения влияния негативных моментов можно:

  • расширить сечение внешних дымоходных стен до 25 сантиметров в тех местах, где они находятся над поверхностью кровли;
  • утеплить данные участки дымохода минеральными плитами.

Каминная труба прослужит дольше, если поверх нее установить колпак, который защитит от выпадения атмосферных осадков.

К одному из существенных недостатков дымоходных конструкций из кирпича относится наличие шероховатой внутренней поверхности, поскольку это обстоятельство приводит к понижению КПД тяги по сравнению с гладкими стенками труб.

Справиться с этой проблемой может помочь проектирование водоотведения дыма через дымоход, имеющий некоторый запас величины сечения. Также увеличит продолжительность эксплуатационного срока установка оцинкованных стальных труб внутрь дымоотводящей системы.
