Трубы для дымохода каждый случай индивидуален

Установка дымохода

Монтаж дымохода сэндвич своими руками: нюансы, советы

Watch this video on YouTube

Иначе продукты сгорания не только повредят предметы мебели, но и нанесут вред организму людей.

Всякая постройка данного вида делается по таким принципам:

  • Относительно дыма. При этом в сети ставят тройник, который выводит конденсат.
  • Относительно конденсата. При этом данный тройник не применяют.

Первый этап. Это выбор проекта и подбор материалов. На этом этапе становиться понятно, какой именно будет постройка (прямой или с переходами и сгибами).

Второй этап. Это сборка. Все стыковые места, колени и тройники необходимо надежно скрепить хомутами.

Третий этап. Прохождение через кровлю. Сквозь крышу вывод происходит при помощи сперазделки.

Как самостоятельно поставить дымоход ? Особенности, расчёты, чертежи, опасности

Watch this video on YouTube

Угол уклона регулируют частью разделки, а ее крайние части «подгоняются» под конек. По стенках патрубка прокладывают изоляцию.

Четвертый финальный этап. На патрубок крепится регулируемый фартук и труба  наращивается до необходимой длины. Ее края закрывают крышкой — зонтом. Он будет защищать от атмосферных осадков.

Крепление дымохода

После прохода через чердак, заготовка выводиться на крышу. При этом щели между кровлей и патрубком необходимо закрыть гидроизоляцией. Поднимать строение над крышей рекомендуют в соответствии к существующим правилам.

Дымоходы.

Watch this video on YouTube

Когда конструкция поднимается до уровня конька кровли и надежно закрепляется на стене, на нее сверху обязательно одевают зонт. Он защищает от засорения опавшими листьями, дождевой водой и снегопадами.

Переход с кирпичной дымовой трубы на металлическую

Как удлинить кирпичный дымоход металлической трубой? Этот вопрос задают очень часто.

Урок №12.Кладка трубы.Как класть кирпичные трубы?

Watch this video on YouTube

Эту площадку для удлинения необходимо надежно зафиксировать. Для этого берут дюбеля и саморезы. Но, такое крепление не будет надежным без герметика.

А теперь все действия удлинения по — порядку:

  • На кирпичном основании необходимо отметить все места крепления. Эти места не должны находиться на кладочном шве. Также они не должны быть на краю кирпича.
  • Далее в площадке сверлятся отверстия для саморезов, а в кирпичах проделывают отверстия для дюбелей.
  • Площадку ставят на основание из кирпича, на которое предварительно нанесет огнеустойчивый герметик.
  • После этого площадка равномерно по всему периметру притягивается саморезами.
  • Далее монтировать этот переход можно только после полного высыхания герметика.

Теперь постройку из кирпича можно удлинить на любое нужное расстояние металлической заготовкой.

Некоторые правила монтажа

  1. Если вывод для дыма возвышается над крышей больше, чем на 1,5 метра, то его рекомендуют дополнительно крепить растяжками.
  2. Протяженность патрубка от печки до оголовка не должна превышать 5 метров.
  3. Для очистки от конденсата монтируют спецзаглушки.
  4. За пределы крыши сооружение следует выводить не меньше, чем 1,5 метра.
  5. При установке патрубка для вывода дыма нельзя допускать заужения его диаметра.
  6. Расположенные недалеко конструкции из горючих материалов не должны нагреваться не больше 50 градусов.
  7. Выход для дыма должен быть проведен на безопасном расстоянии от электропроводки.

Решая, чем изолировать металлическую трубу дымохода, каждый принимает решение, исходя из своих предпочтений и финансовых возможностей.

Главное в этом деле, сделать все в соответствии к нормам и требованиям, и тогда работа порадует качественным результатом.

Разновидности стальных конструкций

Для отвода продуктов горения от отопительных устройств используются стальные дымоходы следующих видов:

  1. Однотрубные. Изготавливаются из металлической трубы с толщиной стенки 0,8-1 мм. Не имеют изоляции. Устанавливаются в старые дымовые каналы.
  2. Двухтрубные (сэндвич-конструкции). Состоят из 2 труб, расположенных одна в другой. Внутренняя — дымогарная, изготавливается из легированной стали. Между трубами уложен слой термостойкой теплоизоляции толщиной 5-10 см. Наружная труба чаще всего изготавливается из оцинкованной или нержавеющей стали.
  3. Коаксиальные. В большинстве случаев используются на газовых настенных и напольных (парапетных) котлах. По внутренней трубе отводятся продукты горения, а по наружной подается в камеру сгорания предварительно нагретый воздух. Имеют ограничения по длине горизонтального участка, которая не должна превышать 3 м.

Исходя из возможностей и условий монтажа отопительного устройства принимают решение, какой лучше установить дымоход. Если есть сомнения в правильности принятого решения, рекомендуется обратиться к специалистам.

Прямые дымоходы

Для отвода дымовых газов могут использоваться как одностенные, так и двустенные металлические устройства. Круглое сечение предпочтительней квадратного или прямоугольного, т.к. у последних в углах откладывается сажа и возникают завихрения, негативно влияющие на тягу. Трубы без изоляции устанавливают в старых кирпичных дымовых каналах. Для предупреждения обмерзания устья последняя (наружная) секция изолируется.

Модули двухтрубного дымохода собираются в единую конструкцию путем надевания последующей части на предыдущую. Не допускается расположение узла стыковки в месте прохода через межэтажное или потолочное перекрытие. В этом случае необходимо отрезать часть трубы и выполнить стык до проходки.

Боковые пристяжные

Боковые наружные дымоходы делают только из утепленных труб. Подключение выходного канала газового котла к вертикальной части можно проводить под углом 90°, а твердотопливного — 45°. Дымоход должен быть прочно закреплен на стене здания. Высота дымохода должна составлять не менее 5 м: только при таком значении можно добиться устойчивой тяги. Возвышение трубы над крышей зависит от удаления конька: если это расстояние более 3 м, то угол между коньком и оголовком должен быть 10°.

В нижней части стояка оборудуется конденсатосборник с дренажным краном и отверстием для чистки. Выше места подключения источника тепла устанавливается пластина, компенсирующая тепловое расширение трубы. Конструкция жестко крепится к стене сооружения. Участок дымового канала, проходящего через стену здания, должен иметь небольшой уклон в сторону конденсатосборника.

Боковые внутренние

Дымоотводящие устройства, проходящие внутри помещения, монтируются аналогично пристяжным. Отличие состоит в креплении и расположении тепловых компенсаторов. Они устанавливаются в местах прохода через каждое межэтажное перекрытие, там же оборудуют узлы крепления конструкции. В деревянных домах при пересечении стен трубы дополнительно изолируют асбополотном.

Места выхода на крышу герметизируют специальными мастиками для недопущения попадания влаги внутрь дома. Дымоход стараются делать максимально прямым, а для оборудования поворотов используют колена с углом 45°. После окончания монтажа проверяют тягу: вначале подносят к топке котла спичку и по отклонению пламени судят о наличии тяги, а затем проводят пробный розжиг.

Монтаж дымохода При кажущейся сложности процесса он вполне доступен для самостоятельного исполнения. Нужно только выполнять его внимательно и вдумчиво в следующем порядке.

Видео

Установка печи и дымохода в дачный домик: продлеваем дачный сезон // FORUMHOUSE

Watch this video on YouTube

Рассмотрим порядок действий на примере установки печи в бане:

  • установить на место печь;
  • на место выхода продуктов горения устанавливается одностенная труба, предварительно помещенная внутри контурного бака для подогрева воды. Он, в свою очередь подключается к накопительному баку для горячей воды с обраткой. В контурном баке вода нагревается под воздействием тепла проходящих через одностенку раскаленных газов;
  • далее, нужно сделать достаточно обширное отверстие в потолке и это еще одно место, где становится понятно, зачем утеплять дымоход или устанавливать сэндвич – трубу. Делается из соображений безопасности с дополнительной изоляцией базальтовой ватой;
  • прохождение дымохода через кровельный пирог также требует изоляции по тем же соображениям;
  • после прохождения потолка в систему нужно установить смотровое окошко из набора комплектующих изделий, на котором монтируется заглушка;
  • для последней, выходной секции снова понадобится труба с оголовком, потому, что она тоньше сэндвичной и подвергается меньшим ветровым нагрузкам.

Дымоходные трубы из нержавейки оценены по достоинству и в последние годы все активнее заменяют традиционные материалы. Тем более, что монтаж дымохода такого типа гораздо проще, чем кирпичная кладка.

Видео

Овальные дымоходные трубы из нержавейки

Watch this video on YouTube

В связи с этим можно ожидать, что и изготовление дымоходных труб из нержавейки, а также фитингов к ним, будет продолжать развиваться ускоренными темпами.

Далее рассмотрим дымоходные системы выполненные из других материалов.

Кирпичные виды

Кирпич – традиционный материал для дымоходов. Согласно требованиям СНиП применяется только в полнотелом исполнении, толщина шва не более 10 мм. В качестве кладочного раствора применяются составы на основе извести, выше уровня кровли могут применяться цементно – песчаные растворы.

Постоянные перепады температуры ведут к разрушению кирпича внутри трубы, осыпавшиеся части сужают проход вплоть до полного его перекрытия.

Дымоходы керамические

Такие изделия в дымоходах применяются чаще всего в виде вставок, обкладываемых кирпичом. Таким образом, производится усиление внутренней поверхности и обеспечивается более длительный межремонтный период.

Специально для вставок производятся также керамические изделия прямоугольной формы и различного сечения.

Дымоходы полимерные

Совершенствование полимерных материалов позволяет использовать их и для строительства дымоходов. Они успешно выдерживают температуру дымовых газов и очень удобны в применении, особенно для ремонта действующих каналов отводов дыма.

Особенностью полимеров является то, что на них практически не осаживается сажа.

Промышленные дымоходы

Какие трубы можно использовать для дымоходов промышленного назначения? Как и в частных домах, дымовые трубы на промышленных объектах используются для вывода наружу продуктов сгорания топлива. Но к ним выдвигаются более строгие требования из-за повышенной нагрузки. В промышленных дымоходах трубы должны быть внутри полностью гладкими. В таком случае на них будет меньше оседать сажа и иные вещества.

Важная информация. Для дымоходных труб промышленного назначения требуется регулярное обслуживание. В противном случае их эффективность будет со временем снижаться. Такие трубы нужно регулярно очищать от сажи и пыли, особенно тогда, когда закончился отопительный сезон.

Довольно редко промышленные дымоходы для котлов любого типа изготавливаются из металла. Исключение составляют строения, высота которых не превышает 30 метров. Такие конструкции еще называют самонесущими. В целом, популярны металлические дымовые трубы, которые себя хорошо зарекомендовали при эксплуатации. Для металлических труб для дымохода требуется утепление. Если дымоход многоствольный, то изоляция выполняется для каждого ствола.

Если планируется возведение дымохода от 30 до 80 метров, то лучше всего использовать кирпич. Более высокие конструкции изготавливаются уже из бетона либо железобетона. Промышленные дымоходы могут включать в себя светоограждения, молниеуловители, а также площадки для обслуживания.

Дымоходы на производстве еще используют для создания тяги в котельных агрегатах. Это становится возможным благодаря разнице в степени нагрева газа и окружающей среды. В таких условиях образуется тяга, продукты сгорания направляются вверх.

Какая должна быть высота трубы дымохода для печи

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. Правила предписывают соблюдать несколько основных правил монтажа:

  • минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
  • высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
  • если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
  • если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:



, где:

  • «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
  • «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
  • «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
  • «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
  • «V» — уровень объема отработанных газов;
  • «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

Таблица «Высота печной трубы над коньком»

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Подбор длины трубы для плоских крыш.Мин. высота трубы в мм
На крыше отсутствуют парапеты и другие строения и устройства.1200.
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм.1300.
Превышение над другими вентиляционными трубопроводами500. Минимальное расстояние до вентиляционной шахты – 5000.
Для скатных видов крышных конструкций.Мин. высота трубы в мм
Дымоход выходит на крышу на расстоянии 1500 мм от конька.500.
Труба находится на расстоянии от конька 1500-3000 мм.Труба выводится до уровня конька крыши.
Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм.Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии.

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения

Дымоход подключенный к буржуйке

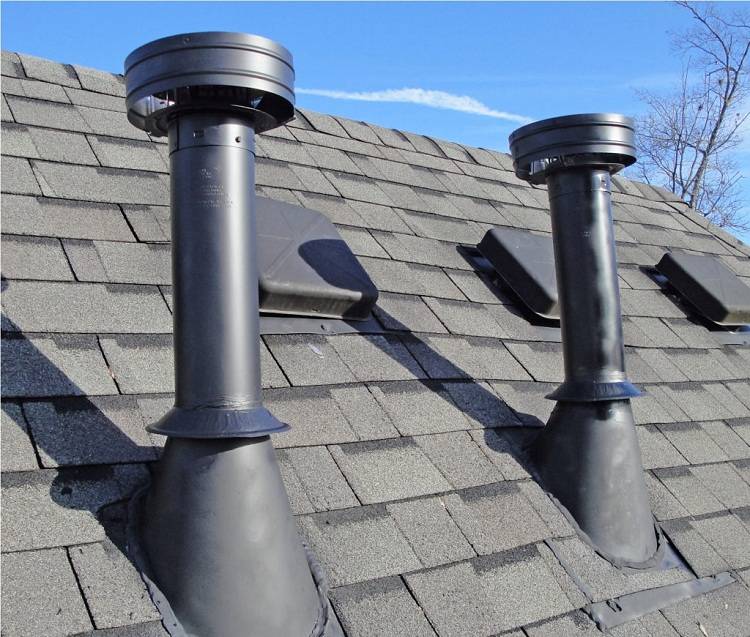

Проход дымоходной трубы через кровлю

Когда решен вопрос, какую трубу поставить на дымоход, можно переходить непосредственно к планированию монтажа конструкции. Одним из самых сложных его этапов является прохождение трубы через кровлю. В этой задаче необходимо ориентироваться на регламентированные нормы.

Нужно размещать отверстие под дымоход ближе к самой высокой точке крыши, но расстояние от нее до центра дымохода должно начинаться от полутора метров. Труба должна возвышаться над «коньком» на полметра. Если не следовать этим указаниям, то в зимнее время на скате крыши над дымоходом скопится много снега. Он с потеплением растает, тогда возникнет риск протечки.

Нюансы оформления прохода дымохода зависят от того, какова форма трубы, и из какого материала она изготовлена. Например, для отверстия под кирпичный дымоотвод требования совершенно различаются, чем при проходе конструкции из металла или керамики.

Между стропилами и кровлей необходимо оставлять небольшой зазор, обычно до 30 сантиметров. Если покрытие крыши возгораемое, то нужно сохранить между ее поверхностью и стенкой дымохода нишу от 15 до 25 сантиметров. Если кровля невозгораемая, расстояние будет гораздо меньше.

Для крыши под уклоном требуется особый подход для оформления отверстия под трубу. Для данной задачи необходимо приобрести эластичные проходки. Они также предназначены для обеспечения герметичности соединения. Кровельные проходки выполнены в форме многоярусной пирамиды. Когда используются черные трубы для дымохода, предпочтительно выбирать уплотнительные детали из эластичного алюминия. Они отлично сочетаются с разными видами кровли.

Продаются различные виды проходок. Их нужно выбирать исходя из конкретной ситуации. Прямые уплотнители предназначены для прямых крыш либо крыш с уклоном до 25 градусов. Угловые проходки используются для кровли с большим уклоном. Они способны закреплять фланец с наклоном до 20 градусов.

Универсальные проходки отлично подходят для оформления отверстия для прохода дымоотвода. Их преимущество в том, что у таких деталей можно легко изменять конфигурацию под конкретную конструкцию.

Для крепления к кровельному покрытию уплотнителей из металла или силикона используются заклепки или саморезы. При выполнении работы необходимо фланец дополнительно загерметизировать. Для дымоходов квадратной формы можно использовать разборный фартук. С его помощью получится оформить проход трубы в крыше.

Проектировка системы отопления в загородном или частном доме является довольно сложной задачей. Одним из важнейших ее этапов считается монтаж дымохода для отвода продуктов горения. Необходимо правильно подобрать материалы для дымоходных труб, а также определить подходящие размеры.

Безответственный подход к выполнению этой задачи может привести к различным проблемам с отоплением. Как минимум, снизится эффективность системы. Но может случиться и такое, что дым будет поступать внутрь дома, а не выходить наружу. Это крайне вредно для здоровья жильцов. Поэтому необходимо следовать всем предписаниям при монтаже дымохода.

Как выполняется устройство дымохода для камина

Сборка и монтаж дымовой трубы производится в каждом случае индивидуально. Нюансы возведения дымохода будут различными для всех материалов:

Кирпичные дымоотводящие конструкции должны располагаться на фундаменте, важно соблюдение правильной схемы расположения рядов кирпичной кладки. Имеет значение состав раствора

Для таких сооружений нужна швабровка, оголовок, иногда – дымник.
Керамические дымоходы также требуют наличия фундамента

Правильный монтаж возможен только тогда, когда все модульные элементы закреплены максимально надежно. Для дымовых труб из керамики необходим фасонный элемент – ревизия с тройником.
Нержавеющие сендвич-дымоходы монтируются с использованием кронштейнов. Чтобы обеспечить уклон канала по вертикали, применяются отводы. При организации проходов через кровлю или перекрытия также нужны оголовок и дымник.

Для таких сооружений нужна швабровка, оголовок, иногда – дымник.
Керамические дымоходы также требуют наличия фундамента. Правильный монтаж возможен только тогда, когда все модульные элементы закреплены максимально надежно. Для дымовых труб из керамики необходим фасонный элемент – ревизия с тройником.
Нержавеющие сендвич-дымоходы монтируются с использованием кронштейнов. Чтобы обеспечить уклон канала по вертикали, применяются отводы. При организации проходов через кровлю или перекрытия также нужны оголовок и дымник.

Между любой каминной трубой и сгораемыми конструкциями должна находиться невозгораемая разделка, заполненная базальтовой ватой. Расстояние между поверхностью дымового канала и перекрытиями составляет не менее 13 см для конструкций типа «труба в трубе» и не менее 25 см для одинарных рукавов. Кирпичные дымоходы вместо невозгораемой разделки могут иметь утолщение до 38 см (примерно полтора кирпича).

Сборка дымоходного канала должна производиться в соответствии с принятыми правилами и стандартами

Выполнение поворотов и наклонов

Если перечень всех работ по установке дымохода вы делаете собственноручно, то особое внимание стоит обратить на повороты и наклоны труб. От качества их выполнения будет зависеть то, насколько свободно по системе будет проходить дым, и как хорошо будет удерживаться тепло в доме.. Однако не нужно бояться преждевременно, так как монтаж труб из стали с поворотами будет значительно проще монтажа кирпичного дымохода.

Однако не нужно бояться преждевременно, так как монтаж труб из стали с поворотами будет значительно проще монтажа кирпичного дымохода.

Если у стальной трубы будет один или несколько поворотов, то стыковку отдельных их частей можно производить под различными углами.

Чаще всего приходится делать три угла резки:

  • Рассечение ровного отрезка трубы под углом 75º. Это даст возможность сделать соединение под углом 150º (потребуется разрезанные отрезки трубы развернуть и состыковать по диагонали).
  • Если сделать разрез под углом в 60º, будет возможность сделать поворот в 120 º.
  • При разрезании трубы под углом в 45º, можно будет сделать поворот под прямым углом.

Не менее важным является и устройство наклонов. К примеру, если стальная труба, проложенная от печи до стены, будет иметь малый уклон, то из-за этого не получится сделать достаточную тягу для отвода дыма.

В результате получится, что весь дым будет собираться в помещении, пока труба не прогреется достаточно.

Несложно сделать вывод, что своими руками все работы осуществить не так уж и проблематично. Однако по возможности все же обратитесь за помощью к настоящим мастерам, так как неопытный человек всегда может спровоцировать возникновение пожара, как в бане, так и в частном доме.

Не забывайте и о проведении постоянных чисток. Для этого подойдет щетка, а если у труб присутствует много поворотов, то потребуется гибкий толстый трос. Все это также легко можно сделать самому.

Перечень правил, согласно которым организовывается проход сэндвич трубы сквозь потолочное перекрытие

Разработка проекта будущих монтажных мероприятий проводится с обязательным учетом размеров дымоходной трубы.

Для этого существуют некоторые правила:

  1. При организации дымохода в бане выходящая из печи труба должна в обязательном порядке иметь значительную толщину стен, с включенным в состав конструкции изоляционным слоем (подробнее: “Как установить трубу в бане – рекомендации и способы монтажа”). Она должна обладать высотой не менее 1-го метра. Рекомендуется для изготовления применять нержавеющую сталь, благодаря ее большей теплоустойчивости, сравнительно с оцинковкой. Далее, после этого метрового участка, можно применять сэндвич трубы.
  2. Изоляция трубы в потолке бани является обязательным условием. При этом категорически запрещено стыковать трубы на участке прохождения сквозь потолок (прочитайте: “Как и чем сделать изоляцию трубы в бане – материалы и способы”).
  3. Протяженность горизонтальных участков имеет непосредственное влияние на тягу и другие технические показатели дымохода. Чем длиннее такие отрезки, тем тяга в системе слабее. Рекомендуется не использовать горизонтальные участки длиннее одного метра.
  4. Колена также способствуют уменьшению производительности дымоходной системы. Рекомендуемое их число в одном дымоходе – не более трех.
  5. Труба на участке прохождения сквозь полочное перекрытие не должна быть жестко зафиксирована. Крепление должно быть таким, чтобы это не сдерживало линейное расширение нагретой трубы.

Принципы работы дымохода печи и бытовых котлов

Для нормального функционирования отопительных приборов, генерирующих тепло при сжигании топлива, необходим дымоход.

Дымоотводящая конструкция обеспечивает приток кислорода, без которого не горит ни газ, ни твердое или жидкое топливо. Кроме того, через дымоотвод удаляется дым, содержащий продукты горения, что является залогом безопасности отопительной системы – ведь задымление помещений смертельно опасно для человека. Такой газообмен называется тягой.

Котлы внутреннего сгорания оснащаются коаксиальными дымоходами, которые создают тягу принудительно, выводя через одну трубу дым и засасывая через другую свежий воздух. Дровяные печи и большинство бытовых котлов работают на естественной тяге, которая образуется из-за разницы температур и давления в тепловом приборе и у выходного отверстия дымохода.

Принцип работы дымохода прост:

  • выделяемые при сгорании топлива газы имеют высокую температуру, низкую плотность и высокое давление и им становится тесно внутри отопительного прибора;
  • дым направляется туда, где для него нет препятствий, то есть движется в том направлении, где давление ниже, стремясь заполнить относительно свободное пространство, кроме того, из-за низкой плотности газы стремятся вверх;
  • если дымоход устроен правильно, то на выходе из трубы холодный воздух имеет низкое давление и не является препятствием для выхода горячего дыма;
  • так как как область низкого давления находится выше котла, то дым идет по самому удобному пути – вверх по дымоходу на улицу.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
