Индукционный котел отопления: преимущества применения и технология изготовления своими руками

Вихревой индукционный нагреватель (ВИН) своими руками

Главная проблема любой системы с разностью температур — нагревательный элемент или реактор. Это место образования избытка энергии, которая передаётся напрямую (как в случае с электрическими тэнами) или преобразовывается (как в случае с ВИН).

Теоретически котёл можно собрать из большой герметичной кастрюли, к которой будут подключены две трубы (подача и обратка), насос и расширительный бак. Трубы мы мысленно соединяем с цепочкой радиаторов, а кастрюлю ставим на газовую плиту. Заполняем систему водой (или антифризом), включаем насос и поджигаем газ — котёл готов. Разумеется, КПД его будет относительно низок, поэтому стоит подумать над более дешёвым источником энергии, т. к. сама система вполне рабочая.

Для этой цели нам и пригодится микроволновый эффект, на котором основано действие индукционной плиты. Он хорош тем, что нагревает агент очень быстро, безвредно и безопасно. Теперь, если установить не гипотетическую, а реальную чугунную или стальную ёмкость на такую плиту, включить её в цепь отопления, можно греть трёхкомнатную квартиру, потребляя 1,8–2,5 кВт/час (мощность плитки). Для сравнения, начальная мощность электрокотла с тэнами — 6 кВт.

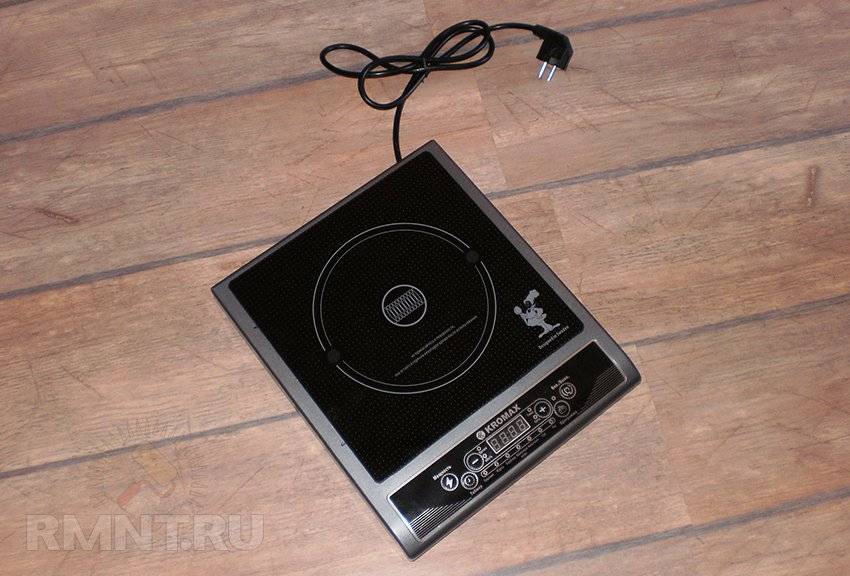

Стоимость индукционных электроплит

Название	Производитель	Количество конфорок	Мощность, Вт	Цена, у. е.
Kitfort Кт-101	Китай/Россия	1	2000	65
Philips HD4959/40	Нидерланды	1	2200	115
Haus Muller 453	Китай/Швеция	1	750	100
Hendi (239780) KITCHEN LINE 3500 (проф.)	Нидерланды	1	3500	385
INDOKOR IN3500	Южная Корея	1	3500	231
ENERGY EN-914	Китай/Китай	1	1100	58
Oursson IP2310T/BL	Китай	2	2400/1800	215
KROMAX Endever	Швеция	2	2200/1750	285

Описание инверторного котла отопления

Инверторный котел стал доступен бытовому потребителю, в отличие от промышленных предприятий, сравнительно недавно. В основе устройства котла 2 основных цилиндра, помещенных во внешний. Вариант такого котла более безопасен. При правильном монтаже, пожаробезопасность на порядки выше, по сравнению с газовыми, угольными и дровяными котлами.

Принцип работы инверторного котла:

• Теплоноситель протекает во внутреннем цилиндре;
• Цилиндр, пропускающий через себя ток, обеспечивает нагрев теплоносителя;
• В роли теплоизолятора выступает внешний цилиндр;
• Основа работы котла – электромагнитная индукция.

Механизм инверторного котла практически исключает утечки теплоносителя. Важным качеством является то, что в качестве теплоносителя можно применить любой вариант (вода, антифриз, масло). Преимущество использования антифриза в том, что при отключении котла в зимний период, батарея не замерзнет и не лопнет. Модели инверторного котла небольшой мощности зачастую имеют возможность работать от аккумулятора, что значительно сокращает затраты на электроэнергию.

Инверторная система позволит быстро набрать нужную температуру, и обеспечит экономный расход электричества. Такие системы с успехом применяются в производстве сплит–систем. Кондиционер–инвертор имеет гораздо больший срок службы, чем стандартные сплит-системы.

Особенности и предостережения

Поскольку индукционные нагреватели со сварочным инвертором, сделанные своими руками, не могут самостоятельно управлять температурой воды, то в первозданном виде они являются источником повышенной опасности. Поэтому устройство требует доработки, а именно — добавлением устройств контроля и автоматики. Для начала на выходе из трубы надо установить стандартную группу безопасности, включающую в себя манометр, воздухоотводчик и предохранительный клапан.

Чтобы избежать перегрева, следует снабдить нагреватель устройством аварийного отключения, управляемым от термостата. Если у вас имеются хорошие навыки в области сборки электрических схем, для управления нагревом вы можете задействовать терморегулятор с датчиком температуры воды и реле, размыкающим цепь при достижении установленной температуры теплоносителя.

Минус данной конструкции заключается в ее малой эффективности, да и надежность аппарата под вопросом. Дело в том, что в заводских котлах вода проходит через теплообменник свободно, а у нас на ее пути возникает препятствие в виде кусков катанки. Они перекрывают все сечение трубы и создают высокое гидравлическое сопротивление. Да и в случае нештатной ситуации авария чревата разрывом пластика и возможным коротким замыканием из-за потока горячей воды.

Надо сказать, что переделка сварочного инвертора в индукционный нагреватель нецелесообразна еще и потому, что тепловая мощность устройства будет ограничена максимальной электрической мощностью инвертора. Обычно имеющегося в доме аппарата хватит на обогрев комнаты площадью 25—30 м2 в лучшем случае, да и чем вы станете выполнять сварочные работы все это время? По сути, такой нагреватель использовать можно, но только в исключительных случаях как способ временного отопления.

Индукционный котел отопления своими руками

Для сборки такого нагревателя нам понадобится сварочный инвертор, генерирующий сварочный ток силой не менее 15 Ампер, высокочастотного типа, с плавной регулировкой силы тока. Именно этот прибор будет источником переменного электрического тока высокой частоты, питающего индуктор.

Отопительный индукционный котел своими руками

В роли индуктора выступит витая медная «пружина» намотанная на корпус сердечника. Причем контакты проволоки нужно соединить с клеммами инвертора, избегая спаек и скруток. То есть, отрезок проволоки, используемый для формирования сердечника должен иметь достаточную длину. Количество витков обычно равно 50, а диаметр проволоки, как правило, равен 3 миллиметрам.

В роли сердечника выступает обычная полимерная труба, изготовленная из сшитого полиэтилена или полипропилена – эти сорта пластмасс выдерживают максимально высокую температуру. Пропускной диаметр трубы-сердечника должен равняться 50 миллиметрам, а толщина стенок не может быт меньше 2,5-3 миллиметров. Тогда этот сердечник можно использовать в роли калибра, на который навивают медную проволоку, формируя индуктор.

Нагревательным элементом такого котла будет наполнитель полимерного сердечника – рубленые отрезки нержавеющей проволоки диаметром 7 миллиметров. Причем длина отрезком не может быть менее 5 сантиметров.

Сборка котла: обзор процесса

Сам процесс сборки всех этих компонентов в единую систему выгладит следующим образом:

Индукционный нагрев теплоносителя

• Вначале вы берете отрезок полимерной трубы, фиксируете его и наматываете поверх будущего сердечника 50 витков 3-миллиметровой медной проволоки.
• Далее вы обрезаете торцы сердечника, оставляя по 7-10 сантиметров от края проволоки на отводы.
• На следующем этапе вы монтируете на нижнем отводе уголок. Причем боковое ответвление этого фитинга будет использовано в роли патрубка для обратки разводки системы отопления. Причем на сгоне обратки нужно установить шаровой вентиль, перекрыв который можно демонтировать сердечник из разводки, без слива теплоносителя.
• После установки нижнего фитинга вы заполняете сердечник рубленой проволокой, стараясь уложить ее максимально плотно. Ведь в роли водонагревателя выступает именно проволока.
• Далее вы монтирует на верхнем патрубке тройник. Этот фитинг используют для отвода разогретого теплоносителя в напорный контур разводки. Причем отвод можно реализовать и по верхнему, и по боковому ответвлению, используя свободный патрубок тройника под монтаж предохранительного клапана. И, разумеется, подключение тройника к напорной ветви разводки реализуется посредством шарового вентиля.
• После этого можно смонтировать всю конструкцию в корпусе – металлическом или полимерном шкафу, установив в его нижней части сварочный инвертер. Причем для доступа к панели управления инвертором в корпусе шкафа вырезают особое окно.
• В финале нужно прикрепить проволоку на клеммы инвертора и залить воду в сердечник.

Безопасность котла: общие рекомендации

Такой котел будет работать не хуже заводского. Но помимо производительности фабричный вариант хорош еще и совей безопасностью.

Поэтому, изготавливая индукционный котел своими руками, нужно руководствоваться еще и следующими правилами, повышающими общий уровень безопасности в системе отопления:

Вихревой индукционный нагреватель «ВИН»

• Во-первых, в верхний тройник стоит врезать предохранительный клапан, стравливающий лишнее давление. Иначе, при выходе из строй циркуляционного насоса, сердечник котла попросту лопнет под давлением пара.
• Во-вторых, инвертер включается в сеть только через УЗО – устройство защитного отключения, срабатывающее в критических ситуациях.
• В-третьих, котел, а точнее сварочный инвертер, нужно заземлить, выводя кабель на особый металлический контур, смонтированный в грунте за стенами сооружения.
• В-пятых, индукционный котел – это источник очень сильного электромагнитного поля, поэтому такую установку нужно держать подальше от жилых помещений и вольеров с домашними животными.

Руководствуйтесь этими рекомендациями и ваши индукционные котлы будут служить вам не хуже заводских изделий!

https://youtube.com/watch?v=F6yIXht5gks

Разновидности инверторных отопительных котлов

Электрический двухконтурный котел для водоснабжения и отопления дома

Нагревательное оборудование инверторного типа бывает двух видов – промышленное и бытовое. Промышленные котлы имеют внушительные размеры, поскольку внутри стоят объемные теплообменники. Помимо этого система преобразования электротока в них довольно сложная. То же самое касается цилиндрической обмотки. Все это обеспечивает значительную мощность прибора и возможность его использования в производственных целях и для обогрева помещений. При выборе мощности учитывают, что 1 кВт тепловой энергии достаточно для обогрева 2 кубометров производственных помещений.

Бытовые инверторные котлы предназначены для отопления частных домов. Они укомплектованы тороидальной катушкой, которая может получать питание как с общей сети, так и от источников бесперебойного питания. Бытовые агрегаты имеют более компактные размеры и стоят дешевле. Для выбора котла по мощности придерживаются правила, что на обогрев 10 м² помещения высотой не более трех метров достаточно 1 кВт тепловой энергии.

Изготовление и монтаж

Изготовить и установить индукционный агрегат можно своими руками. Рассмотрим подробнее, как это сделать.

Для начала надо запастись:

• всеми необходимыми для работы инструментами;
• катанкой либо стальной проволокой, имеющей диаметр до 7 мм;
• медной проволокой;
• пластиковой трубой с толстыми стенками;
• сеткой из металла;
• сварочным аппаратом (инвертор).

Чтобы изготовить корпусную часть для агрегата, необходимо купить трубку из пластика с плотными стенками и внутренним диаметром, составляющим 5 мм. Подобная деталь будет выступать и в качестве основания индукционной катушки, и в роли участка теплопровода. Необходимо опираться на схему отопительной системы. Расположите ее перед глазами, чтобы было удобнее собирать агрегат.

В электромагнитном поле должны прогреваться куски из стальной проволоки. Их следует подрезать по длине в 5-7 см. Что касается их диаметра, он не должен быть больше 7 мм. Кроме того, вам будут нужные особые переходники – они будут служить в качестве соединения самого котла с трубами. С одной стороны внутри будет находиться холодный тепловой носитель, а с другой – выводиться теплым благодаря индукции. Подрезанные элементы проволоки нужно разместить во внутренней части трубы

Далее аппарат очень важно хорошенько закрепить из 2 сторон

Чтобы самому изготовить катушку индукции, которая станет основной деталью нагревателя, нужно приготовить медную эмалированную проволоку. На корпус из пластика надо намотать около 100 витков. Учтите, что между разными участками необходимо оставлять равное расстояние. После сборки индуктора можно приступать к его непосредственному подключению к самой системе. Монтировать подобный котел допустимо на любом участке прохождения трубопровода.

Катушку необходимо подключить к высокочастотному инвертору

При этом очень важно помнить, что подобное оборудование запрещено запускать, если внутри него находится недостаточно теплоносителя, поскольку корпус из пластика может расплавиться под действием высоких температурных значений

Рассмотрим основные правила монтажа таких отопительных устройств:

Систему нужно устанавливать на расстоянии в 30 см от стен и 80 см от пола/потолка

Придерживаться этого правила важно, чтобы обеспечить безопасное функционирование котла. Устанавливать такие системы разрешено только в закрытой отопительной сети. В таких условиях будет осуществляться принудительная циркуляция теплового носителя

За водным патрубком специалисты советуют фиксировать манометр, подрывной клапан, а также автоматическое устройство для воздухоотвода. Самодельный индукционный аппарат допустимо устанавливать в системах с разводкой из пластиковых/полипропиленовых труб

В таких условиях будет осуществляться принудительная циркуляция теплового носителя. За водным патрубком специалисты советуют фиксировать манометр, подрывной клапан, а также автоматическое устройство для воздухоотвода. Самодельный индукционный аппарат допустимо устанавливать в системах с разводкой из пластиковых/полипропиленовых труб.

Делаем самостоятельно

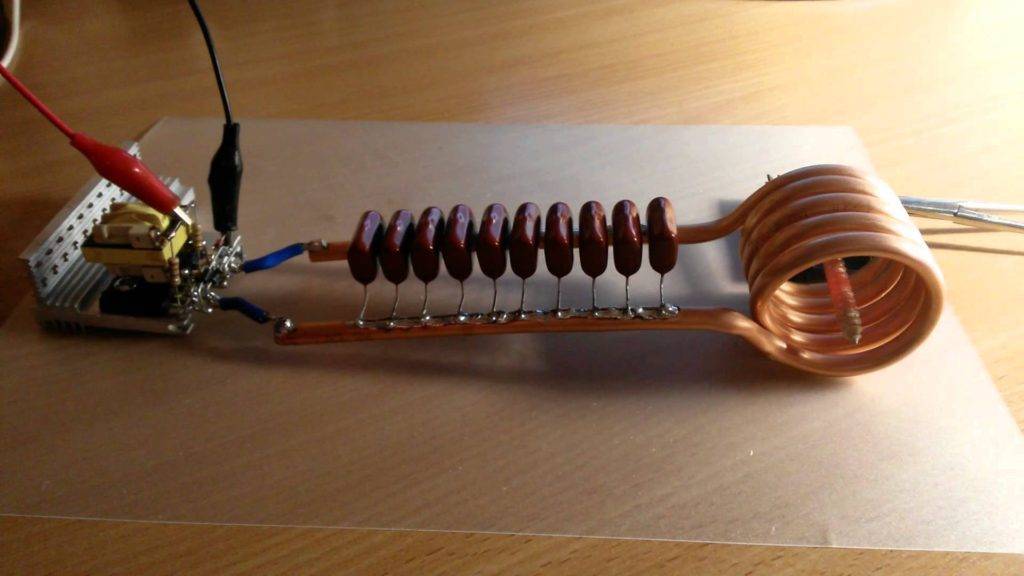

Самодельный индукционный котёл представлен на следующем рисунке.

Индукционный нагреватель воды обладает относительно простой конструкцией, в дополнение к их сборке желательно иметь под рукой самый обычный преобразователь, лучше, если это устройство имеет дополнительную ручную регулировку тока. Из видео можно увидеть, насколько проста идея: собрать самодельный индукционный котел:

Всего лишь несколько основных компонентов – все, что необходимо для создания рабочего устройства индукционного нагревателя.

1. Фильтр. Можно применить обычный фильтр или же на ферритовое кольцо намотать 100—150 витков провода. Диаметр провода – 1,5 мм. Намотка ведётся сдвоенным проводом, каждый из которых является сетевым. Следует учесть его пробойные характеристики. Размеры кольца выбираются согласно коэффициенту заполнения. Площадь сечения кольца – не менее 1,5 см2.
2. Конденсатор, включенный в разрыв между схемой и сетевым фильтром, должен быть рассчитан на работу с импульсными и переменными токами.
3. Трансформатор. Сначала наматывается вторичная обмотка, содержащая один виток медной шины площадью не менее 1 Ом2. Можно использовать 10 проводов диаметром 1,4 мм спаянных параллельно. После наматывается вторичная обмотка трансформатора, содержащая 40 витков провод диаметром 1,5-2 мм. Слои первичной обмотки наматываются согласно рисунку.

Трансформатор желательно подобрать с наибольшей силой, можно даже из электротехнической стали, но тогда толщина каждого листа набора должна составлять не более 0,35 мм.

При подключении питания через буферный конденсатор переменное напряжение поступает на диодный мост, где напряжение выпрямляется и заряжает конденсатор ёмкостью 4 мкФ до 300—350 В. Как только напряжение достигает 300 В установка (собранная на динисторе, диодах и конденсаторе) создаст импульс, который откроет тиристор. Накопленный заряд перейдёт на первичную обмотку трансформатора Т1, смотри чертежи: схему и диаграмму напряжения для первичной обмотки трансформатора.

Индукционный ток закроет тиристор, и отрицательная волна индукционного поля через диод создаст быстроменяющийся вихревой ток в трансформаторе.

Схема может дать побочный эффект, связанный с опережением напряжения в буферной ёмкости относительно тока на угол 80 градусов.

Испытание индукционного нагревателя смотрите на видео:

Конструкция и принцип работы

Электрокотлы имеют довольно простую конструкцию. Все устройства оборудованы нагревательным элементом и ёмкостью для проводника тепла. По типу нагревательного элемента электрокотлы разделяются на:

• устройства с тэнами (трубчатыми нагревателями);
• индукционные котлы;
• приборы с электродными нагревателями.

Электрокотлы классифицируются на 3 вида Читать подробнее: индукционный котел отопления своими руками.

Передвигаться теплоноситель по системе может в принудительном порядке с помощью установки дополнительного оборудования (насосов). Также для этой цели могут использоваться элементарные законы физики и сила земной гравитации. При автоматической циркуляции насос устанавливается на входе обратки.

Устройство с тепловым электронагревателем

Такие устройства считаются самыми популярными благодаря простой конструкции и небольшой стоимости. ТЭН (нагревательный элемент) устанавливается в ёмкость, где и прогревается проводник тепла до нужной температуры. При прохождении тока по спирали тэна она нагревается до высокой температуры, благодаря чему и происходит нагрев жидкости.

Нагревательный элемент защищён от перегревания, так как вода постоянно циркулирует и охлаждает его. Чтобы поддерживать постоянный уровень температуры проводника тепла, устанавливается термостат, который отключает тэн в случае превышения установленной температуры. Включается аппарат снова, когда показатели будут уменьшены до минимальных.

Электрический котёл для отопления своими руками сделать несложно, если сравнивать его изготовление с другими видами отопительного оборудования. Он не будет обладать достоинствами покупных аналогов, но всё же возложенную на него функцию выполнит.

Для самостоятельного изготовления устройства понадобятся только нагревательные трубчатые элементы и ёмкость. Но идеальным такой котёл считать не стоит, поскольку его КПД будет ниже 80%. Многое зависит и от качества тэнов, на которых образуется накипь из-за растворённых в воде солей. Зачастую она приводит к выходу оборудования из строя из-за перегрева. Как показывает практика, накипь слоем 1 мм снижает КПД на 10-15%. Но даже учитывая это, электрические конструкции для нагрева помещений пользуются большой популярностью.

КПД такого устройства будет далек от 100%

Индукционные аппараты

Такие устройства, в отличие от тэновых моделей, имеют КПД, приближённый к 100%. К тому же они долговечны. Срок их службы составляет около 25-35 лет, при этом дополнительно они могут выполнять функцию бойлера, нагревая воду. Благодаря преобразованию энергии практически без потерь котлы индукционного типа имеют самую высокую энергоэффективность.

Тем не менее такой тип оборудования не стал популярным у домашних мастеров, поскольку индукционный самодельный электрокотел для отопления дома сделать очень сложно. Связано это с необходимостью использования электронных преобразователей напряжения.

Конструкция такого устройства состоит из катушки (индуктора), которая установлена на металлический сердечник. Последний представляет собой змеевик из труб, по которым движется теплоноситель.

Индукционный котёл отличается от тэновых устройств тем, что площадь соприкосновения воды или антифриза с нагревательным элементом у него в несколько раз выше. Поэтому и КПД индукционных агрегатов равняется 99-100%. Накипи в них образуется в несколько раз меньше, поскольку создаются микровибрации, которые предотвращают такой процесс. Электрокотлы также имеют защиту от перегревания элекроэлемента, так как вода постоянно циркулирует.

Электродный агрегат

Конструкция на электродной основе чем-то напоминает «армейский» кипятильник. Она состоит из двух лезвий, между которыми есть зазор в 1-2 мм. В качестве теплоносителя используется вода с растворённой солью.

Электродный котёл включает в себя отрезок металлической трубы. Внутри расположен электрод, который закрыт с помощью втулок. Обязательно должно быть хорошее заземление с трубой, которое соединяют с корпусом котла.

Такой котёл имеет простую конструкцию

При подготовке теплопроводника необходимо правильно рассчитать количество соли, так как от этого показателя будет зависеть сила тока в цепи, то есть мощность устройства. Для корректировки температуры используют термостат. Также прибор оснащён автоматической системой отключения.

Сборка индукционного нагревателя

Работы по изготовлению нагревателя производятся в несколько этапов:

1. Порезать проволоку из нержавейки на части длиной примерно 5-7 мм. На дно трубы из пластика поместить металлическую сетку и наполнить все свободное пространство внутри нарезанными кусочками проволоки. Затем закрыть трубу с той и другой стороны.
2. Далее нужно сделать индукционную катушку. Для этого подготовленную трубу аккуратно и с равными промежутками обмотать медной проволокой. Должно получиться не менее 90-100 витков проволоки.
3. Подготовленное устройство можно встроить в любом месте системы отопления. Устройство подключается к инвертору внешней обмоткой из медной проволоки. Для прокачки воды встраивается циркулирующий насос. Обязательно нужно произвести работы по электроизоляции устройства. Не стоит забывать и о тепловой изоляции нагревателя специальным материалом. Без теплоизоляции КПД системы будет значительно ниже.

Себестоимость самодельного индукционного котла довольно небольшая. Но все же для его изготовления необходим опыт подобных работ, а также хотя бы небольшие технические знания в данной области. Если же все работы проводятся аккуратно и в соответствии с рекомендациями, такое устройство будет работать бесперебойно, с неплохой отдачей тепла. Возможно, что оно получится несколько неказистым на вид, но от этого нагреватель не станет функционировать хуже.

Модернизация индукционного отопления

У индукционных систем отопления зачастую одобрительные отзывы. Беззвучность, эффективность и долголетие, являются бесспорным плюсом системы отопления. Одна из разновидностей системы – эксплуатация индукционного водонагревателя для отопления. Индукционный водонагреватель можно купить, и вмонтировать в систему трубопровода.

Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Устанавливая индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору

Инвертор – прибор, который переводит постоянный ток в переменный. Его применение сводит количество потребляемой электроэнергии для системы отопления фактически к нулю.

Для меньшего потребления энергии, нужно:

• Инвертор на 4 кВт;
• 2 аккумулятора 250 А*ч;
• Устройство для заряда аккумуляторов.

Подключаем синхронно 2 аккумулятора, и к ним зарядку. В них генерируется постоянный ток, и подается на инвертор. Инвертор конвертирует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, а зарядка непрерывно заряжает аккумуляторы. Тем самым, расход устройства зарядки в 24 В и есть потребление энергии индукционного отопления дома. Затраты на насос считаем отдельно. Индукционные нагреватели применяют только модификациях с принудительной циркуляцией.

Обмотка

Для изолирования катушки индуктивности, нагревающейся от термопластичного полипропилена при подаче электропитания, обшивочную часть советуется обклеить текстолитовыми полосками.

Самым простым способом приклеивания является силиконовый герметик, он обладает необходимой адгезией к пластиковым сооружениям и т.п., а также хорошо выдерживает умеренный нагрев.

Катушку же нужно намотать эмалированным шнуром из меди, который имеет диаметр 1.5 мм и сечение 2.25 кв. мм. Вся длинна обмотки должна достигать 10-15 м. Витки накладываются с маленьким постоянным зазором.

Очень важно: наиболее пригодным вариантом герметика считаются от надежных производителей «Момент, Ceresit и т. д.»

Герметики с низкой стоимостью имеют значительно худшую адгезию к проблемным плоскостям, которой является стенка полипропиленовой трубы

Герметики с низкой стоимостью имеют значительно худшую адгезию к проблемным плоскостям, которой является стенка полипропиленовой трубы.

Самостоятельный монтаж

Систему инверторного отопления несложно собрать самостоятельно, используя существующий или спроектировав новый контур. Это даст возможность избежать основного недостатка таких котлов – их дороговизны. Если работы проводить поэтапно, можно получить эффективное отопление по доступной цене.

1. Необходимо проанализировать место установки и спроектировать конфигурацию и расположение элементов системы.
2. В случае необходимости заменить проводку в доме, чтобы она могла выдерживать повышенные нагрузки.
3. Производится монтаж инвертора, который подключается к аккумулятору и котлу.
4. На входе в котел устанавливается циркуляционный насос.
5. Если монтируется новая система, делается разводка труб и навеска радиаторов.
6. Проводится тестирование работоспособности системы.

Если пробный пуск прошел без срывов, система готова к работе. В конструкции можно использовать инверторы, применяемые в сварочных аппаратах, что значительно упростит монтаж оборудования.

Немного теории

Сделать это устройство под силу каждому

Многие знают, что существуют индукционные кухонные плиты, но не многие знают о принципе их работы. А это очень просто – специальная катушка плиты вырабатывает магнитные поля определенной частоты, которые при воздействии с металлом, возбуждают в нём электрические вихри.

Последние в свою очередь за счёт сопротивления металла его нагревают. Так происходит нагрев кухонной посуды: кастрюль и сковород. Главное условие в этом процессе – металл с магнитными свойствами, — например, нержавейка, чугун и железо, а вот алюминий и другие цветные металлы нагреваться не будут.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Обогреватель из индукционной плитки

Индукционная плита

Зная этот принцип можно за пару часов соорудить полноценный обогреватель, который будет не только эффективным, но и экономным. Используя его можно сэкономить около 50% электроэнергии, если сравнивать с аналогичным калорифером, работающем на ТЭНах.

Что понадобится для изготовления

Вариант индукционного нагревателя

Для изготовления понадобится:

Индукционная плитка мощностью 1,2 кВт

Плитка подойдёт самая дешевая, без встроенных программ для приготовления пищи. Стоимость около 1,2 тыс.рублей.

Гофрированный стальной шланг длиной около 2 метров

Продаётся в строительных магазинах, в отделе сантехника. Стоимость около 500 рублей.

• Два фитинга для соединения шланга
• Алюминиевый радиатор

Количество секций подбирается под отапливаемую площадь. Примерный расчет 1кВт на 10 м².

Кусок медной трубки, около 20 см

Делаем котёл отопления

Обязательно нужно закольцевать спираль, иначе она не будет нагреваться

Котёл отопления – ёмкость, где будет происходить нагрев теплоносителя, т.е. воды. Для его изготовления из гофрированного металлического шланга формируем спираль, как показано на рис.2. Для этого понадобится около 1 метра. Формировать спираль нужно таким образом, чтобы оставшихся концов шланга хватало для подключения к алюминиевому радиатору.

Полученную спираль нужно закольцевать, т.е. соединить окончание спирали с её центром при помощи медного отрезка трубки (см. рис.2). Это нужно для того, чтобы индукционная плитка распознавала котёл и нагревала его.

Можно сделать котёл и другой формы. Например, как показано на фото ниже.

Эта вариация тоже закольцована, соединена при помощи олова

Подсоединяем котел к радиатору

Верх – подача, низ – обратка, — система самотёка

При помощи фитингов подсоединяем оба конца к радиатору. Схема развязки вверх-низ, односторонняя.

Подключение к плитке и проверка работоспособности

Проверяем работоспособность на полной мощности

Теперь заливаем в систему теплоноситель. Откручиваем верхнюю гайку радиатора и наполняем его водой. Немного оставляем пустого пространства, которое нужно для расширения воды.

Помещаем спираль-котёл на индукционную плитку. И проверяем работоспособность системы. Если всё сделано правильно, то радиатор нагреется до 60 градусов в течение 5 минут.

Более компактное положение

Чтобы плитка не занимала место, её можно прикрепить к стене, т.е. вертикально.

Приборы управления и контроля

Параллельный тумблер

Для того чтобы организовать автоматическое управление индукционным отоплением без лишних затрат нужно включение плиты сделать механическим. Для этого разбираем плиту, и на плате находим клеммы включения и припаиваем к ним параллельный тумблер. Это нужно для того, чтобы плита начинала работать при подключении к электросети сразу же.

Теперь можно подключить различные регулировочные датчики. Например, датчик температуры.

Датчик температуры

Также можно настроить включение отопления по таймеру. С этой задачей справится обычный механический таймер, — минимальное значение 15 минут.

Бюджетный таймер включения

Отсутствие нагревательного элемента

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу.

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате.

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете.

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.

Принцип действия индукционного котла

Нагревательный элемент представлен индукционной катушкой, в которой вырабатывается ток (переменный или постоянный). Появляющиеся в результате этого вихревые потоки способствуют нагреванию стального сердечника. После подключения котла к сети ток, сопровождаемый высоким напряжением, переходит на первичную обмотку, в итоге образуется электромагнитное поле. Именно оно способствует выдавливанию токов в стальной сердечник. Затем все тепло переходит непосредственно к приборам отопления.

Схема индукционного котла позволяет снизить вес и размеры устройства, а также получить максимально возможный КПД. При этом в теплоноситель идет более 95% тепла, что влияет на производительность работы устройства, а также его экономичность. К примеру, нагревание сердечника до 75° С происходит примерно за 7 минут.

Преимущества котлов

Индукционные котлы обладают массой положительных характеристик, которые могут окончательно повлиять на решение о его приобретении или самодельном сооружении:

1. Минимальная вероятность протечки по причине отсутствия разъемных соединений.
2. Защита от накипи (объясняется влиянием высокочастотных вибраций от вихревых потоков).
3. Долговечность (по причине отсутствия элементов, которые могут подвергаться износу).
4. Возможность работы котла от сети с постоянным током или с низким напряжением.
5. Максимально быстрое нагревание.
6. Электро- и пожаробезопасность устройства (объясняется небольшой разницей температур между носителем тепла и сердечником).
7. Возможность экономии электроэнергии за счет низкой инерционности.
8. Бесшумность (отсутствие необходимости ставить котел в отдельном помещении дома).

При этом вероятность выхода из строя минимальна, а необходимость профилактических работ почти нулевая.

Недостатки устройства с индукционным принципом действия

Идеальных приборов не бывает, поэтому перед выбором типа котла стоит учесть некоторые его негативные стороны:

• мощные индукционные котлы способны провоцировать возникновение УВК-волн, действующих в радиусе нескольких метров от котла (их влияние на человека почти отсутствует, но некоторые домашние животные могут улавливать подобные волны, что влияет на их самочувствие);
• индукционные нагревательные устройства промышленного производства обладают высокой стоимостью, так что по карману далеко не всем.
