Парогенератор своими руками: схема и инструкция по сборке

Что такое парогенератор

Чтобы добиться появления нужного пара в бане обычным способом, нужно соблюсти ряд условий:

• Камни в печи обязательно разогреть до определённой температуры;
• Соблюсти размеры каменки, чтобы сохранить теплоёмкость при попадании на неё воды;
• Для появления и поддержания необходимого количества пара нужно постоянно подливать воду на камни.

Парогенератор предназначен для преобразования воды в пар

Парогенератор является агрегатом, предназначенным для преобразования воды в пар. Прибор ускоряет и облегчает создание в парной условий, обязательных для принятия банных процедур. Помимо этого, применяя этот агрегат, в некоторых случаях можно отказаться от использования печи-каменки.

Для чего нужен

Существует три основных типа традиционных бань, главными отличиями которых являются количество, температура и влажность пара.

Тип бани	Температурный режим, ºС	Влажность воздуха, %
Русская паровая	60–80	50–80
Финская сауна	80–140	2–15
Турецкий хаммам	40–50	90–100

Для создания необходимого климата в парной любого типа с помощью печи-каменки нужно много времени и опыта.

Практически все заводские парогенераторы универсальные, имеют несколько режимов работы, позволяющих их использовать в русской бане, хаммаме или сауне.

Но даже собранный самостоятельно парогенератор можно настроить для любого типа парной.

Устройство

Конструкция агрегата для любого типа парилки одинакова и включает в себя:

• Ёмкость для воды;
• Систему очистки жидкости;
• Нагревательный элемент;
• Парообразователь;
• Насосы для подачи воды и пара;
• Контрольно-измерительные приборы;
• Аварийные датчики и клапаны;
• Блок управления.

Агрегат снабжается патрубками для соединения с системой водоснабжения и паропроводом, сливным краном. Снаружи размещены разъёмы для установки датчиков, контролирующих параметры работы. При помощи поступающих от них сигналов микропроцессор регулирует интенсивность и качество вырабатываемого пара, позволяя сохранять необходимую температуру.

Схема устройства парогенератора

Парогенераторы современного типа снабжены дополнительным выносным пультом управления, дающим возможность регулировать работу агрегата на расстоянии.

Принцип работы парогенератора

Основной функцией любого парогенератора является преобразование воды в пар. Простейший парогенератор по принципу работы напоминает собой электрочайник.

Ёмкость с размещёнными в ней нагревательными элементами наполняется водой. При температуре кипения образуется пар, поступающий по паропроводу внутрь бани. Температура пара регулируется создаваемым в ёмкости давлением.

Виды парогенераторов

Агрегаты бывают автономными и автоматическими. Первые снабжены ёмкостью для воды, которую периодически нужно пополнять. Автоматические агрегаты присоединяются к системе водоснабжения. Объём воды в них контролируют датчики.

По виду используемого для нагрева элемента парогенераторы делятся на:

1. Электродные. Вода является проводником между двумя электродами. Нагрев жидкости происходит за счёт ускорения движения молекул жидкости. Производительность зависит от количества воды и содержания в ней солей. В итоге количество и качество пара постоянно меняются и трудно контролируются. Электроды со временем растворяются и подлежат замене.
2. Индукционные. Принцип работы такой же, как у микроволновой печи. Разогрев воды происходит за счёт движения её молекул в переменном электромагнитном поле. Достоинством является быстрый нагрев всего объёма жидкости. Технология относительно дорогая. Требует защиты пользователя от вредного воздействия поля экранами. Пока применяются только в промышленности.
3. Печные. Камеры для подачи воды и образования пара размещаются на стенках электрической или твердотопливной печи. Часто применяются в финских саунах.
4. С трубчатыми электронагревателями (ТЭН). Самый распространённый вид парогенераторов. Используются такие же ТЭНы, как в электрочайниках, бойлерах. Простые конструкции. Требуют постоянного контроля уровня воды, иначе перегорят. Со временем на элементах скапливается накипь, которую следует удалять.

Парогенератор с трубчатыми электронагревателями

В зависимости от размеров парилки подбирается мощность парогенератора

Объём парилки, м³	Требуемая мощность, кВт
4–5	4–5
6–10	5–8
10–14	8–10
15–18	10–12
более 18	16

Более мощные парогенераторы выпускаются для промышленных целей и в быту не применяются.

Какой парогенератор подойдет для разных бань

Отбрасывая различия в традиционных способах строительства и выборе материалов для каждого вида бани, можно выделить главные особенности русской, финской парной и хамама, заключающиеся в действующем режиме температуры и влажности воздуха:

1. В русской бане нужно обеспечить температуру в среднем 60 и примерно такую же влажность воздуха в процентах.
2. необходима самая высокая влажность (до 90%), но невысокая температура (40-45).
3. В финской сауне сухой горячий (100) воздух с влажностью около 10-15%.

Сухость горячего воздуха в сауне обеспечивается открытой дверцей печи, чтобы горячие камни эффективнее удаляли влагу. Генератор пара здесь устанавливать не обязательно, подойдет паровая пушка небольших размеров.

В хамаме, где требуется большое количество пара невысокой температуры, можно создать такой режим, выливая на горячие камни много воды, но нужен большой объем печи. Здесь незаменим парогенератор, который гарантирует выработку легкого дисперсного пара, а не тяжелого и сырого.

Русская парная является комбинацией сауны и хамама, вбирая их лучшие стороны. Добиваться нужных показателей можно с помощью достаточно производительного парогенератора, вырабатывающего пар повышенной температуры.

Дополнительным преимуществом использования парогенератора является ускоренный нагрев помещения (особенно это актуально в холодное время) и продолжительное сохранение тепла.

Сооружаем парогенератор сами: два проверенных способа

Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!

Парогенератор в печи – проще простого!

Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:

• Шаг 1. Уложите нижний слой камней.
• Шаг 2. Установите паровые пушки.
• Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
• Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.

Вот как это выглядит на фото:

Полноценный парогенератор – из подручных средств

Вот еще один способ сделать парогенератор для бани своими руками:

• Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
• Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
• Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
• Шаг 4. Теперь баллону нужно дать хорошо высохнуть.
• Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
• Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
• Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
• Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
• Шаг 9. Накрутите шаровой кран для отбора пара.
• Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
• Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.

И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться

В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.

Назначение устройства

Парогенератор – это препарат, который работает за счет подачи паровой струи большой мощности. В емкости устройства вода преобразуется в горячий пар в результате высокой температуры. Из-за высокого напора пар проходит сразу через большое количество небольших отверстий.

Благодаря высокому давлению прибор выполняет следующие функции:

1. Уборка. Осуществляет чистку ковров и мягкой фурнитуры.
2. Глажка. Проводит быстрое разглаживание складок без оставления следов на поверхности.
3. Очистка твердых поверхностей. Очищение жировых остатков, налетов и других загрязнений.
4. Дезинфекция. Сложно отстирываемые материалы можно продезинфицировать.
5. Мойка и чистка автомобиля. С использованием парогенератора проводится очистка и дезинфекция.

Мойка паром – это эффективная альтернатива чистки автомобиля. К примеру, если на поверхности есть стойкое загрязнение, то после мойки подогретой водой качество уборки будет ниже, чем паром. В паровом приспособлении высокая температура действует совместно с большим давлением. Аппарат применяют в случае:

• чистки салона или для мойки вентиляции или двигателя, где нежелательное попадание влаги;
• когда необходима аккуратная чистка, без последствий или, когда нет много свободного места для полноценной мойки;
• удаления жирного пятна в салоне автомобиля;
• дезинфекции авто, его салона или кондиционера.

С помощью устройства можно в сильные морозы разморозить двигатель и трубы машины.

Возможно еще использование парогенератора как выездной мойки, где ограничено использование воды.

Доработка клапанов

Для стабильной и безопасной работы парогенератора, помимо автоматики — платы регулятора мощности нагрева и реле перегрева, в конструкции используются два дополнительных клапана. Первый еще называют паровым, в его функции входит сброс избыточного давления пара, если основная форсунка по каким-либо причинам забилась или закоксовалась известковым налетом.

Обычно это небольшой цилиндр или шарик, нагруженный дополнительным весом в виде массивной латунной головки. Для обычной бани можно использовать клапан от скороварки, ничего даже переделывать не потребуется.

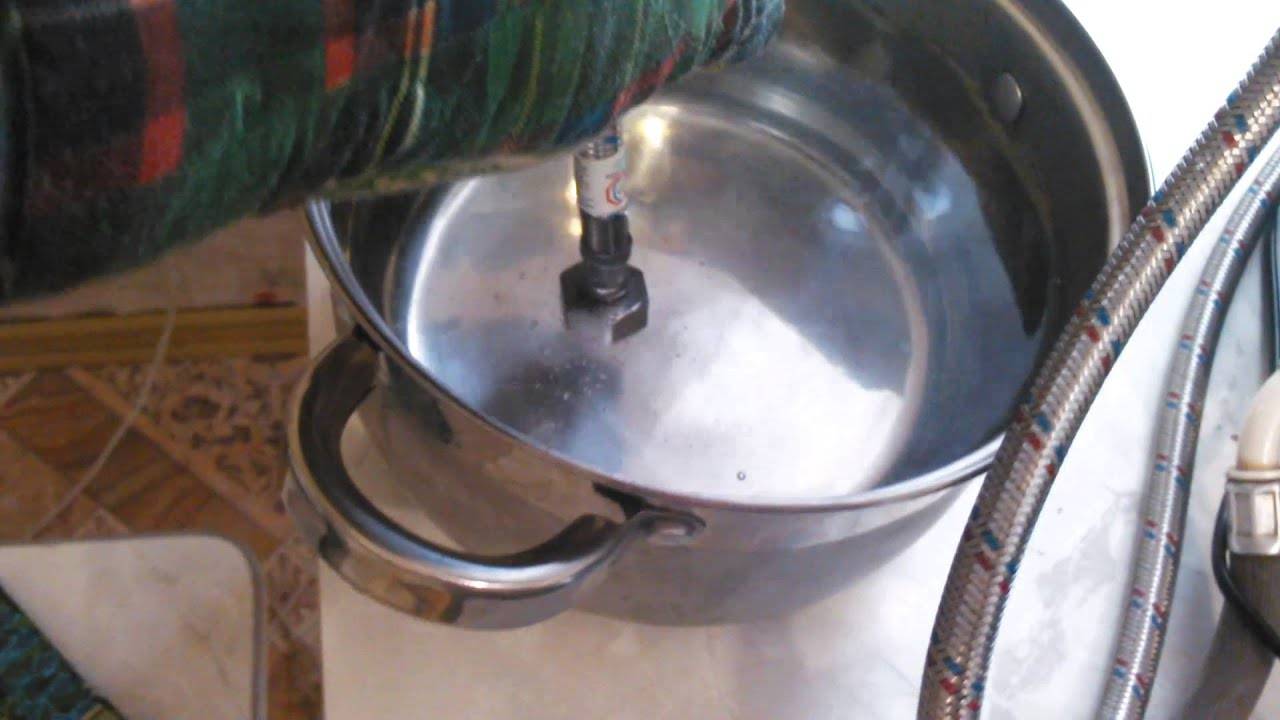

Скороварка это почти готовый парогенератор

Если же парогенератор делается для русской бани или сауны, и давление внутри бака с кипятком будет заведомо больше 1 Бар, то в емкость нужно будет врезать дополнительный клапан с электрическим мембранным датчиком давления. В его функцию входит контроль за работой нагревающего элемента. Как только давление в парогенераторе превысит безопасный уровень, контакты в мембране разомкнутся, и плата отключит нагрев.

Важно! Датчик контроля избыточного давления должен стоять в парогенераторе любой модели, иначе устройство нужно будет ставить за пределами парного отделения бани. Если нет возможности установить полноценный датчик, можно использовать устройства от ресиверов воздушных компрессоров или, на крайний случай, поставить клапан от бытового опрыскивателя

Если нет возможности установить полноценный датчик, можно использовать устройства от ресиверов воздушных компрессоров или, на крайний случай, поставить клапан от бытового опрыскивателя.

Проверка устройства

Последний этап – это тестирование парогенератора

На этом этапе важно проверить три основных показателя: герметичность емкости, работу датчиков и скорость нагревания жидкости. Проверить герметичность можно простым способом – налить в резервуар воды и проверить, чтобы в местах, где делались отверстия, не было потеков

Прежде чем подключать парогенератор к сети, необходимо установить устройство защитного отключения (УЗО), а также заземляющий контур. Только после установки этих элементов проверяют скорость нагрева воды и количество выделяемого пара.

Если все функционирует, значит, устройство собрали правильно и его можно вводить в эксплуатацию. Если есть погрешности, то их исправляют с помощью регулировки клапанов и настройкой автоматизированной системы безопасности.

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Watch this video on YouTube

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками. Не забудьте предусмотреть клапаны для слива и подачи воды

В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям

Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды

Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля. Один из самых необходимых – манометр

Он помогает отслеживать данные о температуре, а также давлении

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент

Сделал самоделку из обычного чайника. Теперь я «повелитель пара»

Недавно я разобрал чайник за 300 рублей, из м-на Светофор и выяснил почему он такой дешевый. После разборки меня посетила гениальная идея. Почему бы не сделать из него парогенератор, для хозяйственных нужд. Дело в том что готовый, фабричный прибор стоит больше пяти тысяч. Поэтому принял решение начать сборку самоделки из дешевого чайника. Первым делом необходимо удалить носик, содрав контактную пайку. Но вот не задача. Стенка чайника всего 0.2 мм и при удалении кусочка»фольги» образовались дыры в месте сварочных тычков.

Листайте галереи, там вас ждут яркие фотографии.

Надо как то эти отверстия заделать. Они нам не к чему. Кстати, надо руки расцеловать тому, кто изобрел холодную сварку. Она в этом месте вообще не заменима

. Лепим ее, сделав сварочный блинчик, согласно инструкции. После заделки с двух сторон, оставил процесс сварки в покое, на сутки.

Следующий технологический процесс это высверливании ступенчатым сверлом отверстий на 20мм. Одна «дыра» будет использоваться для подключения кислородного шланга. А вторая для заливки воды и контроля давления внутри генератора.

Следующий этап это сборка фитингов на смонтированные резьбы. Использую ФУМ ленту. Т.к рабочая среда- газ. В нашем случае пар.

Далее требуется выяснить, в процессе монтажа, не повредил ли я основную функцию чайника, кипячение воды. Наливаю воду, закрываю крышку. Включаю. Закипает.

Остается только присоединить кислородный шланг, одеть очки и провести испытание нашей «хираборы».

Как показали испытания, пар выделяется достаточный. Процесс работы вы можете наблюдать в видеоролике.

Зачем он нужен?

• Отпаривать сложные загрязнения.
• Разогреть что либо без огня, взрывоопасное, отпарить бак например.
• Пар для бани, хамам.
• Удалять наледь

Это первое что мне пришло в голову. Наверняка имееются тысячи применений.

Внимание

Как думаете, годная самоделка ? Жду ваши комментарии. Есть вопросы, задавайте, буду отвечать.

С ув. Тимофей Михайлов.

Статья: «Электро чайник за 351 рубль в м-е «Светофор» —Ссылка. Источник

Разновидности и технические характеристики

Основной критерий деления парогенераторов на группы следующий:

• Автоматические – достаточно подключить установку к водопроводу или другому подающему жидкость устройству
• Автономные – придется постоянно вручную подливать воду в рабочую емкость

Модели второго типа встречаются гораздо реже. Они значительно опаснее и весьма непрактичны. К тому же их не оснащают различными устройствами контроля.

Основная характеристика устройств – мощность. Как правило, у моделей бытового типа она составляет от 4 до 12 кВт, работают они он классической розетки (220 В). Промышленные установки более производительны, однако требуют наличия 3-х фазной сети (380 В).

Следует отметить, что между мощностью и объемом обслуживаемого помещения существует определенная зависимость:

• 4-6 кубометров – 4-5 кВт
• 10-12 кубометров – 8-10 кВт
• 16-18 кубометров – 12 кВт

К надежности устройства предъявляются особые требования, так как они постоянно работают во влажном помещении. Однако большой запас качества, как правило, значительно увеличивает стоимость. Бытовые многофункциональные модели стоят до 30000 рублей. Цены на промышленные установки для бань способны подниматься до нескромных 10-15 тысяч $

Возможно вас так же заинтересует наше руководство о том как сделать твердотопливный котел своими руками

Разновидности устройства

Благодаря приспособлению можно существенно облегчить себе жизнь. Выделяют 5 типов приборов, принцип работы, которых существенно отличаются друг от друга:

1. Электрические, которые работают от сети. Если это непромышленная модель, то понадобится розетка в 220 В, а если промышленная – 380 В.
2. Парогенераторы индукционные. В ходе работы преобразовывают электромагнитное поле.
3. Печные. При их работе применяют твердое топливо, такое как уголь или дрова для нагрева.
4. Ультразвуковые, принцип которых состоит в испарении пара с использованием звуковых колебаний.
5. Электродная паровая печь. Нагревательным элементом выступают электроды.

В домашних условиях лучше всего сделать самому электрическую модель. Для его изготовления понадобится не так много деталей и времени. Тем более, если хорошо поискать в гараже или сарае, то легко можно найти все подходящие элементы.

Чем же хороша баня?

1. Из-за высоких температур с потом выходят шлаки и токсины.
2. С помощью веника и бассейна или водоема с холодной водой после бани можно вернуть бодрость и силы, потраченные за трудную рабочую неделю.
3. В бане вы сможете очистить тело от старой кожи и грязи, от которой вам не избавиться в обычной ванной.
4. Профилактика болезней легких и ангины.
5. Сауна и баня помогут избавиться от лишних килограммов.
6. Поможет сохранить здоровыми кожу и волосы.

«Но баню возможно сделать только в частном секторе» – скажете вы. «Ведь баня – это обязательно каменная печь, наливая воду на раскаленные камни в которой, мы и получаем горячий сырой пар – отличительную черту бань и саун. А в квартире, как ни старайся, не уместить печку-каменку!»

Спешим вас обрадовать! Современные технологии все сильнее и сильнее расширяют наши границы, и если раньше сауна в квартире была чем-то на гране фантастики, то сейчас, когда изобретен парогенератор, домашняя баня – вполне реальная затея.

А потом?

Металлопластиковую водопроводную трубу перфорируем дрелью или шуруповёртом. Отверстия должны быть максимум 5 миллиметров в диаметре, а расстояние между ними желательно сделать 5-8 см. Затем пластиковую трубу необходимо свернуть в кольцо, соответствующее чуть меньшему диаметру, чем диаметр дна деревянной бочки. Заготовку из трубы располагаем внутри бочки, на её дно, отверстиями вверх.

Практически всё! Мы подошли к завершающему этапу работ. Теперь нужно просверлить отверстие внутри бочки, соответствующее диаметру гибкого металлического шланга. Продеть шланг в это отверстие, и соединить его через фитинг-тройник с металлопластиковой водопроводной трубой. На этом почти всё, осталось лишь закрепить термометр внутри бочки, а электронное табло термометра установить снаружи.

Виды парогенераторов и их применение в домашнем хозяйстве

Парогенераторы чаще всего используются для разморозки труб, обустройства бань, саун и парных. Простейший преобразователь пара обойдётся в разы дешевле, чем строительство полноценной печи с камнями. Для того чтобы начать пользоваться прибором, его просто нужно включить в сеть. Паропреобразователи используются для очистки сложного сетчатого или пористого оборудования, помогают эффективно отогревать двигатели автомобилей в зимнюю пору.

Пыли − нет! Обеззараживающая струя пара приведёт в порядок множество приборов и обеспечит их бесперебойную работу

Если ещё не так давно можно было встретить мощные парогенераторы на твердотопливные генераторы, работающие на дровах, к примеру, генератор пара Перевалова, то сегодня большинство умельцев отдают предпочтение моделям, работающим от электричества. Ведь нет ничего проще, чем просто подключить прибор к розетке. А найти старый чайник или пароварку для человека, поставившего перед собой цель − собрать прибор своими руками, не составит труда.

И это тоже пароочиститель, но работать с ним можно разве что, если нужен отправитель для одежды. Для серьёзных работ он не подойдёт

По мощности принято разделять приборы на промышленные и бытовые. Первые требуют подключения к специальным сетям с мощностью 380 В. А бытовые, как этого и следовало ожидать, работают от электророзетки на 220 В. Нагревать воду такая паровая печь может тоже по-разному. Рассмотрим основные типы таких систем:

1. Индукционные паропреобразователи. Подобное оборудование работает за счёт преобразования электромагнитного поля. Резервуары эти чаще всего используются на промышленных предприятиях, чаще всего саунах. В этом случае получается достаточно лёгкий и чистый пар.
2. Электродная паровая печь. В таких печах нагревательным элементом выступает электрод. Пар тоже получается очищенным от примесей, в нём нет никаких примесей, а также разных взвесей.
3. Электрические. Устройство чем-то напоминает электрический чайник. Здесь тоже присутствует ТЭН. Мощность может быть разной, обычно от 4 кВт.
4. Печной. Работает за счёт нагрева теплоносителя. Это могут быть дрова, уголь.
5. Ультразвуковой. В этом случае устанавливается специальный ультразвуковой прибор, который производит колебания заданной частоты. В этом случае образуется своего рода испарина, которая выпаривается в воздух. Ультразвуковой парогенератор при желании можно тоже сделать своими руками.

Парогенератор своими руками

Изготовить конструкцию самостоятельно несложно, главное, подготовить необходимые элементы и инструменты, а также разделить весь процесс на этапы. В первую очередь выбирают емкость, затем устанавливают нагревательные элементы, осуществляют водный приток и отбор пара. По завершении монтажа конструкции оборудование тестируют.

Выбор емкости

От этого параметра зависит производительность и мобильность оборудования. Лучше всего выбрать емкость из металла, у которой хорошая теплоизоляция. Это позволит уменьшить вероятность ожога при случайном соприкосновении. Сделать конструкцию можно из канистры, ведра или из электрического чайника. Главное правило – герметичность крышки. Размеры резервуара подбираются в зависимости от планируемого пара.

На заметку! Самодельный парогенератор максимальной мощности изготавливают из газового баллона или старого огнетушителя. Предварительно их очищают от остатков и конструируют трубопровод, через который будет подаваться пар.

Нагревательные элементы

Детали для нагрева – это важный этап в изготовлении паромойки своими руками. Сначала определяют с помощью чего будет нагреваться вода: с использованием газовой или электрической плиты, или через электрический ТЭН. Последний метод более безопасный и простой. Можно использовать элемент со старого электрочайника. Если резервуар большой, то применяют два и больше ТЭНа. Если употребляют газовый баллон, то для него подойдет нагревательный элемент для бойлеров.

Устанавливают деталь на высоте в 1 см от дна емкости. Аккуратно просверливают отверстия с необходимым диаметром и в них вставляют болт, который с обеих сторон закрепляют шайбами и гайками. С помощью прокладок из термостойкого силикона обеспечивают герметичность, чтобы вода не просачивалась из щелей. Фиксируются прокладки с двух сторон. Затем устанавливают ТЭН и набирают воду, чтобы проверить на отсутствие протечки.

Монтаж генератора

Прежде чем приступать к сборке конструкции необходимо заранее разработать чертежи устройства и подготовить дополнительные детали и элементы. Это трубы, система управления и фитинги. При большой емкости подвод воды лучше сделать автоматический. Тогда нагревательный элемент не сгорит. В этих целях трубопровод делают с обратным и запорным клапаном. Если есть необходимость, то крепят очистительный фильтр. Паровую мойку своими руками монтируют в несколько этапов:

1. Подготовка резервуара. Сначала открывают вентиль, чтобы ушел оставшиеся газ. Затем клапан снимается, и внутренняя часть емкости хорошо промывается теплой водой с моющим. Процедуру проводят несколько раз, пока посторонние запахи полностью не удалятся.
2. Крепление нагревательных элементов. Не рекомендуют использовать сварку при креплении ТЭНа, так как в случае перегорания элемента, заменить его будет очень сложно. Крепежи должны хорошо выдерживать высокое давление в резервуаре, а также высокую температуру и влагу.
3. Монтаж фурнитуры. Вверху баллона делают 4 ответвления: на одно из них устанавливают клапан контроля давления, второе – для подачи жидкости в резервуар, на третьем ответвлении устанавливают манометр и термодатчик, которые отслеживают температуру нагрева и давление, а четвертое – для контроля уровня воды в емкости. Последнее ответвление размещают ниже всех остальных.
4. Дополнительные установочные моменты. Сюда относят ножки, подставку для конструкции, или колесики для удобства перемещения. Можно дополнительно сделать защитный кожух, чтобы избежать случайного контакта с горячим корпусом.
5. Система подачи пара. Имеет вид трубопровода, где сопло берут с меньшим диаметром.

На заметку! Важно заранее подумать о системе безопасности. Необходимо продумать так, чтобы при достижении максимального температурного параметра или давления система сама отключала нагрев

Датчики автоматического отключения продаются в строительном магазине. Поэтому самостоятельно разрабатывать их не нужно.

Виды парогенераторов

При помощи данного приспособления можно значительно облегчить свою жизнь.

Работают эти приборы по-разному, поэтому принято выделять пять типов конструкции.

Парогенераторы бывают:

• Электрические, работающие от сети. Промышленные модели обычно требуют подключения к обычной розетке в 220 В, а промышленные — 380 В.
• Печные парогенераторы используют в качестве нагрева твердое топливо (уголь, дрова).
• Электродная паровая печь, в которой в качестве нагревательного элемента используются электроды.
• Индукционные парогенераторы, принцип работы которых — преобразование электромагнитного поля.
• Ультразвуковые парогенераторы испаряют пар при помощи звуковых колебаний.

Самостоятельно проще всего сделать электрический парогенератор, используя для этого подходящие элементы. Парогенератор для авто можно сделать из хлама, который несложно найти в любом доме.

Советы по монтажу и эксплуатации парообразователей

Чтобы продлить срок службы парогенератора и обеспечить безопасность его использования, необходимо придерживаться следующих правил:

1. В целях обеспечения безопасности электрический парогенератор устанавливают не в парной, а в соседнем помещении.
2. Магистраль подачи пара должна быть максимально короткой — так пар не успеет остыть.
3. Паропровод делают наклонным, чтобы избежать скопления конденсата после выключения агрегата.
4. Подключение к электрической сети выполняют с заземляющим контуром и УЗО, ток утечки которого не должен превышать 30 мА.
5. Ёмкость с парообразующей жидкостью лучше оснастить звуковым сигнализатором любого типа — это позволит предотвратить работу без воды, и как следствие, перегорание ТЭНа.
6. Воду из-под крана использовать не рекомендуется — лучше пропустить её через фильтр.
7. Для оздоровительного эффекта в жидкость можно добавлять очищенные настои трав и ароматические масла.
8. Периодически элементы парогенератора очищают от накипи, заливая в прибор раствор лимонной или уксусной кислоты.

Обладая минимальными слесарными навыками, построить паровую пушку или парогенератор для бани можно за один день. Эти простые устройства позволят получить достаточное количество качественного пара. Отныне посещение парной станет чрезвычайно приятным, а её оздоровительное воздействие на организм достигнет того уровня, который сможет обеспечить только настоящая русская баня.

Что такое паровая пушка

Сильнее всего каменка разогревается внизу, в то время как воду плещут на верхнюю часть. Из-за этого приходится либо раскалять камни намного сильнее, либо довольствоваться не слишком хорошим паром.

Паровая пушка – это конструкция, позволяющая доставить воду прямо на нижние камни. Она представляет собой толстостенную трубу с отверстиями, которую размещают внизу каменки. Вторую часть трубы закрепляют перпендикулярно и оснащают воронкой. Заливают в нее воду. Вода уходит в нижнюю часть каменки и соприкасается с самыми горячими камнями. Так получают легкий пар.

Минус: пока пар дойдет до верхних камней, он частично остывает. Поэтому иногда ставят пароотвод, который выводит пар по отдельному каналу.

Как работает парогенератор

Электрический парогенератор

Парогенератор – электрическое устройство, никак не связанное с печкой. Работает наподобие чайника, но не выключается при достижении воды точки кипения. Парогенератор оснащают вентилем и клапаном, корпус герметизируют. Это позволяет получить мелкодисперсный перегретый пар без капель.

Различают несколько видов устройства:

• электродный – воду нагревают электроды;
• индукционный – контур, по которому циркулирует вода, накаляется за счет токов самоиндукции;
• ТЭНовый – аналог электрочайника или бойлера;
• печной – камеру монтируют в топке печки, где она нагревается от открытого огня.
