О дровах

Как уже говорилось выше, качество топлива имеет большое значение. И для эффективности работы отопительного оборудования, и для увеличения срока его эксплуатации. Особенно это касается дров — очень нестабильного вида топлива. Эффективность работы котла зависит от равномерного поступления топлива, причём выровненного по своим теплотворным способностям

Это наиболее важно для современных технологичных отопительных приборов, обременённых автоматикой

Дрова же различаются по своим техническим качествам — влажности, удельной теплоте сгорания. Именно поэтому производители котельного оборудования настаивают на выборе качественного топлива.

Пеллеты и топливные брикеты — более эффективное топливо для дровяного котла

Наиболее простым способом достижения этого требования будет выбор искусственных «поленьев» — пеллет, топливных брикетов.

О различиях дров и их разновидностях можно более подробно прочесть в статье Плюсы и минусы различных видов твердого топлива для котлов: древесина и её производные.

В рекомендациях производителя, как правило, есть указание, какой длины поленья подходят для топки конкретной модели. Существуют варианты котлов, которые вмещают в камеру сгорания поленья метровой длины.

Полено полену рознь

Древесина разных пород деревьев имеет разную плотность, а значит — способность к выдаче тепла. Но, кроме неё, важны и другие особенности дров, влияющие на работу котла: количество негорючих (балластных) веществ и наличие смол, загрязняющих при горении дымоход и внутреннее устройство прибора.

Берёзовые дрова

Берёза имеет плотную древесину, поэтому горит жарко и выделяет много тепла — 3750 ккал, даже если дрова сырые. Она легко воспламеняется. Но при горении таких дров, особенно сырых, выделяется дёготь — вещество, полезное в медицине, косметологии или для защиты поверхностей от гниения, но крайне вредное для внутренностей котла.

Сажа на теплообменнике котла

Ольховые дрова

Горящие ольховые дрова практически не выделяют сажи. Более того, сжигание дров из ольхи способствует очищению дымохода. Ольха легко воспламеняется, хорошо горит и выделяет достаточное количество тепла — 2100 ккал.

Осиновые дрова

Сжигание осины, так же как и ольхи, очищает дымоход. Но сами по себе такие дрова при горении выделяют немного тепла — до 1650 ккал.

Сосновые дрова

Хорошо и довольно жарко горят (3800 ккал), но сосновая древесина смолистая, при сгорании образуется много сажи.

Дрова в складометре

Еловые дрова

Дрова из ели сопоставимы по своим качествам с сосновыми, но имеют немного большую удельную теплоту сгорания — 3900 ккал, к тому же они менее смолистые.

Тополевые дрова

Тополь горит жарко, но быстро сгорает.

Дрова из яблони и груши

Дрова из фруктовых деревьев — яблони или груши — имеют плотную древесину, а значит, выделяют много тепла, горят и тлеют долго. Но эти породы обычно выращивают ради плодов, поэтому такие дрова встречаются не часто. Ещё одна особенность: стволы груш и яблонь корявые, чурки плохо колются, а поленья получаются узловатые, их сложно плотно укладывать в топке.

Дубовые, буковые, ясеневые дрова

Дуб, бук, ясень имеют плотную древесину, при горении этих пород выделяется много тепла — до 3600 ккал. Из минусов дубовых или буковых дров можно назвать их редкость в продаже и сложность в раскалывании и растапливании ими котла.

Учитывая описанные качества древесины как топлива, хороший хозяин запасает разные виды дров: одни — чтобы легко разгорались, вторые — чтобы долго и жарко горели, третьи — чтобы периодически очищать дымоход от сажи.

Основные функции и характеристики шиберной задвижки

Для нормального функционирования отопительной системы необходимо наличие хорошей тяги. Шиберная задвижка является основным элементов конструкции дымохода с помощью, которой можно регулировать движение дымовых газов по трубе.

При хорошем уровне тяги осуществляется стопроцентное сгорание топлива. Отсутствие естественной вентиляции в дымоходе может стать причиной дыма в помещении или возгорания. Поэтому шиберная заслонка, устанавливаемая сверху дымохода, обеспечивает безопасное использование всей системы обогрева. Монтаж такого приспособления производится при отоплении твердым топливом или газом.

Регулировка тяги осуществляется таким методом:

  • увеличение – открытая задвижка шибера;
  • снижение – закрытая заслонка.

При прекращении действия печи или камина шибер полностью перекрывается. Устанавливают такое приспособление в начале дымохода. Для обеспечения свободной работы задвижки ее монтаж производится на неутепленный отрезок трубы.

Разные виды шиберных задвижек для дымохода

Шиберные заслонки выполняют в дымоходной системе три основные функции:

  • контроль уровня тяги;
  • регулировка интенсивности горения;
  • перекрытие дымоходного отвода.

Установка заслонок на дымоход выполняется, только если процесс горения осуществляется без подачи приточных воздушных масс.

Конструкция шиберных заслонок зависит от различных показателей:

  • значение сечения трубы;
  • величина температуры потоков проходящих по дымоходному каналу;
  • вид отопительного прибора и строение отвода.

Шиберы в основном изготавливают из нержавейки. Такая сталь не подвергается коррозии и отличается высокой прочностью.  Заслонки для дымоходов из нержавейки устойчивы к воздействию химических активных образований внутри трубы и выдерживают высокие температурные режимы – девятьсот градусов. Производят их толщиной от 0,5 до 1 миллиметра.

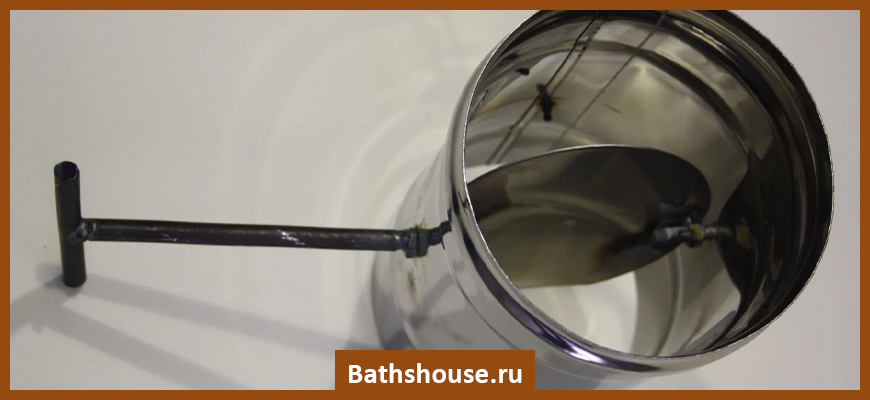

Шиберная задвижка для дымохода из нержавейки

Иногда используются заслонки на трубу дымохода из чугунного сплава. Основным качеством такого шибера является прочность и долговечность. Но все же материал уступает нержавейке – за счет тяжелого веса установка чугунных задвижек проводится только на кирпичных дымоходах.

При изготовлении шибера перекрывающая канал дымохода пластина тщательно полируется. Гладкая поверхность изделия позволяет без затруднений очистить ее от скопившейся сажи.

Шибер: что это такое?

Шибер – это простое с точки зрения особенностей конструкции, но очень важное устройство, представляющее собой заслонку на дымоход. Такая заслонка перекрывает определенный участок дымоотвода с целью обеспечения пожарной безопасности

Шибер контролирует поток воздуха и силу пламени во время горения топлива. Когда топливо выгорело, а печка или какой-либо другой прибор отопления нагрелись, заслонку закрывают, чтобы тепло оставалось в помещении, а не выходило через дымоход.

Совет! Когда отопительный прибор нагревается, заслонка должна быть открытой. Как только процесс горения в топливном отсеке завершен, ее нужно задвинуть, чтобы тепло оставалось в помещении, а не выходило через дымоотвод наружу.

Устройство, ставшее предметом нашего разговора, обязательно должно быть установлено на все приборы отопления, не считая тех, сила тяги в которых регулируется специальной автоматикой (имеется в виду применение дефлектора и тягостабилизатора).

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.

При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

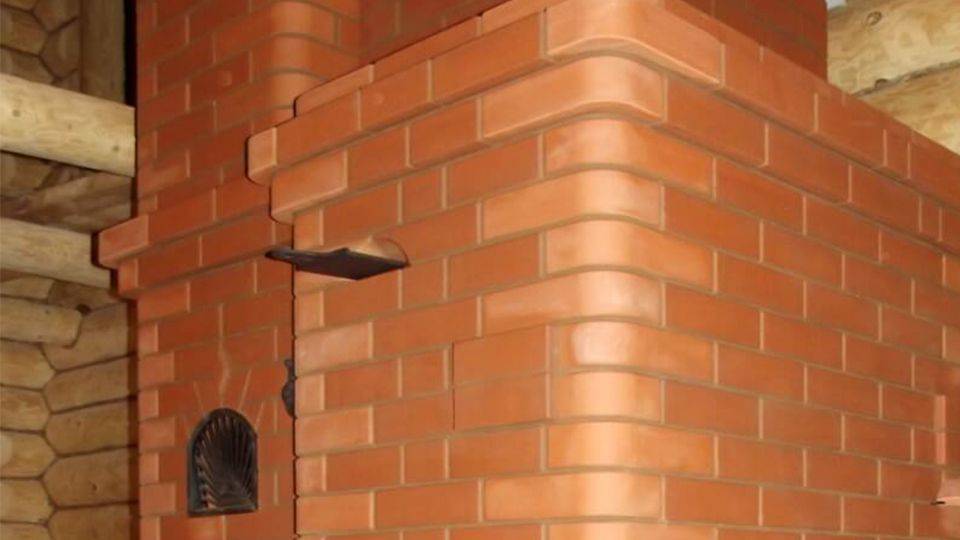

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.

Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

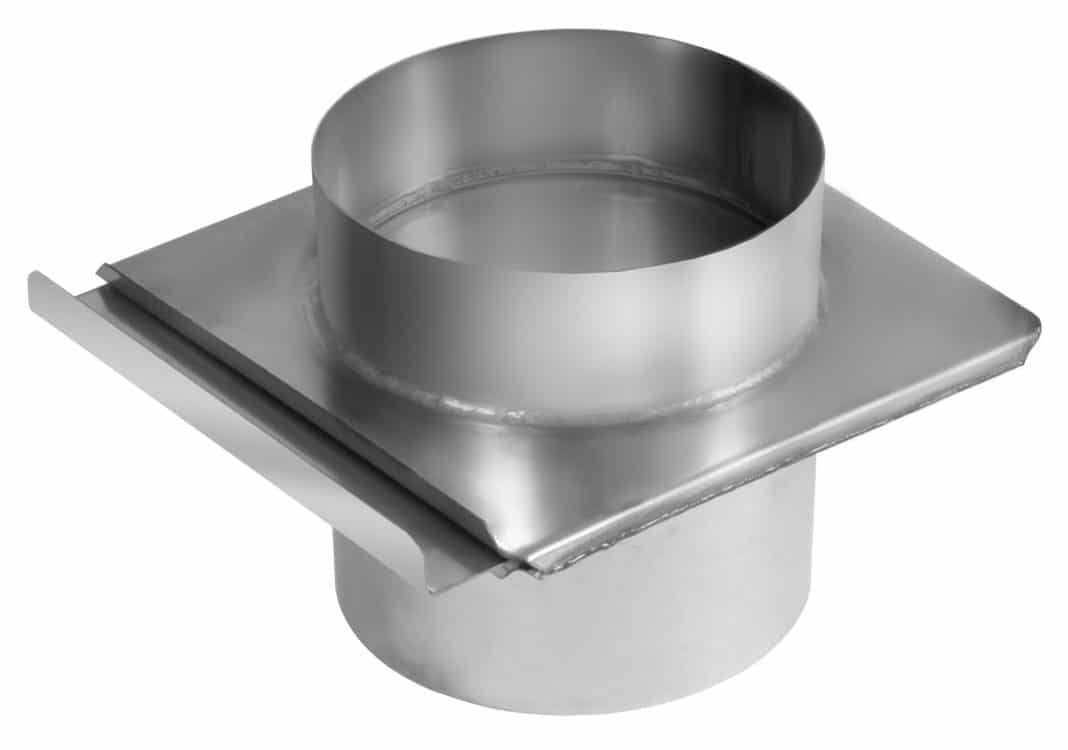

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с установленным дефлектором.

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.

Шиберные задвижки на вентиляционных системах

Вентилятор по принципу действия напоминает центробежный насос, только качает он не жидкость, а воздух. Поэтому задвижка на подаче воздуха в магистраль должна быть обязательно. Установленная после улитки вентилятора шиберная задвижка может работать на открывание автоматически после запуска вентилятора и тогда она называется пусковой. Другим назначением шибера может стать регулирование потока воздуха. Шибер для воздуховодов изготавливается из оцинкованной пластины и может устанавливаться перпендикулярно и под углом в 45 градусов.

Шиберные задвижки по своему рабочему органу не могут работать на системах с повышенным давлением жидкости или газа и на линиях, где основным требованием к арматуре является её полная герметичность.

https://youtube.com/watch?v=wSCxkfhcekI

https://youtube.com/watch?v=rGL3dzdyTcA

https://youtube.com/watch?v=2ZvcBVrntHU

Как сделать задвижку для дымохода своими руками?

Многих хозяев интересует вопрос: как сделать задвижки в круглых трубах? Для круглого или квадратного дымохода можно выполнить задвижку своими руками. Для круглых конструкций лучше всего подходит поворотная задвижка, однако, можно воспользоваться и горизонтальной.

Шиберную задвижку можно изготовить своими руками, так как её конструкция является очень простой. Самостоятельное изготовление этого фасонного элемента дымоходной конструкции является актуальным в том случае, если в ближайших магазинах отсутствует задвижка необходимого сечения.

Поэтапный процесс изготовления задвижки для дымохода выглядит так:

  • В первую очередь необходимо подготовить рамку, в которой будет располагать выдвижная пластина. Рекомендуется выполнять рамку из жаропрочной нержавеющей стали. Ширина полок стальных уголков должна быть от 3,5 до 4,5 см. Стыковка углов производится с использованием сварочного оборудования.
  • На втором этапе нужно выполнить отверстие под ось. Стоит запомнить, что если вам необходимо выполнить затвор с «прямым» поворотом, то тогда рекомендуется просверлить отверстие в точке, которая соответствует центру параллельных сторон рамы. А для устройств, поворачивающихся под углом, отверстие выполняется по диагонали.
  • Далее необходимо установить специальные втулки, которые можно выполнить из обычных труб. Размер втулки должен составлять примерно полдюйма, что соответствует 1,25 см. Для установки трубок необходимо воспользоваться сварочной аппаратурой. Втулки, не должны мешать движению оси прутка.

  • Затем производится подбор заготовки под пластину шибера. Для этого потребуется лист нержавеющей стали, соответствующей толщины, из которого необходимо вырезать деталь, подходящую под сечение вашего дымохода. Стоит отметить, что толщина заслонки может быть выше 1 мм (например, 2 или 3 мм).
  • На пятом этапе готовая пластина вкладывается в рамку и приваривается к её оси. Специалисты советуют оставлять небольшой зазор между рамкой и пластиной (не менее 1 мм).
  • Производится закрепление ограничительного элемента, который необходим для удержания пластинки шибера в нужном положении.
  • И, наконец, остаётся только прикрепить к оси ручку, которая необходима для регуляции положения задвижки.

Особенности, характеристики и назначение шибера

Что же из себя представляет шиберная задвижка? Она предназначена для контроля и регулировки тяги в системе дымоотвода. С немецкого языка, слово шибер переводится как деталь, сделанная из металла (металл может быть разным). Любой печник знает, что хорошая тяга – это важнейшее условие для того, чтобы нормально эксплуатировать топливную систему.

Если тяги в системе недостаточно, то туда не попадает кислород, который так важен для горения. В результате процесс розжига и самого горения будет проблематичен. С другой стороны, при отсутствии тяги весь дым будет попадать в помещение, что приводит к негативным последствиям. А вот если тяга хорошая, и именно ее обеспечивает шибер поворотный для дымохода, горение будет эффективным:

  • Во-первых, разжечь топливо будет значительно проще.
  • Во-вторых, процесс горения улучшается, топливо быстро сгорает, принося в помещение все больше тепла.
  • В-третьих, внутрь не попадает дым, а процесс обогрева намного качественнее.

Итак, шиберная задвижка позволяет улучшить тягу, предотвратить негативные последствия при горении твердого топлива в печи или камине. Эту деталь специалисты советуют монтировать при отоплении любым топливом, будь то газ, уголь или дрова.

Сама шиберная задвижка устанавливается непосредственно в дымоходе. Она и является основным регулятором тяги, контролируя процесс сгорания топлива. Нужно уточнить, что чересчур сильная тяга тоже не слишком приемлема, так как топливо будет интенсивно сгорать, расход значительно увеличивается. Задвижка работает так: чтобы уменьшить тягу и снизить интенсивность горения внутри топки, нужно прикрыть ее. А если потребуется увеличить тягу, то выполняется противоположенное действие. Процесс выполняется механическим путем с участием человека.

Шиберная задвижка выглядит как металлическая пластина, благодаря которой дымоход можно перекрывать или освобождать. Монтируется она как для систем одностенных, так и для двустенных котлов.

Обратите внимание! В случае когда камин и печь не используется, нужно обязательно закрыть шиберную задвижку на весь этот период.

Обычно, задвижка для дымохода устанавливается недалеко от печи, в начальном отрезке трубы дымохода. Это примерно 1 м от печи. Так человек может легко добраться до нее. К тому же данный участок не является утепленным. Специалисты не рекомендуют монтировать шибер на участок, который хорошо утеплен. Особенно это касается двухконтурных труб. Почему? Все дело в том, что под влиянием высокой температуры, металл внутренней и внешней трубы расширяется, а сама задвижка часто заклинивает и не высовывается обратно.

Подводя итог, можно рассмотреть основные задачи, которые выполняет шиберная задвижка:

  1. Способна регулировать тягу в дымоходе, снижая или повышая ее.
  2. Частично перекрывает сечение дымоходной трубы.
  3. Шибер служит регулятором интенсивности горения пламени в печи.

Хоть шибер маленький и неприметный, но без него попросту не обойтись. Однако нужно понимать, что в случае, когда процесс горения в топке выполняется при подаче приточного воздуха, то устанавливать шиберную задвижку не нужно.

Теперь что касается материала изготовления шибера. Чаще всего для этой цели используется нержавеющая сталь, толщина которой не больше 1 мм. Шиберная задвижка из этого металла такой толщины будет способна:

  • выдержать температуру, достигающую целых 900 градусов по Цельсию;
  • шиберная задвижка устойчива перед коррозией;
  • обладает небольшим коэффициентом термического расширения.

Чтобы эксплуатация детали и самого дымохода была максимально простой, а с очисткой от сажи не возникало проблем, следует выбрать шиберную задвижку с полированной поверхностью. Стыковка швов делается способом вальцовки.

Заметка! Обычный шибер может перекрывать до 85% сечения дымохода. Это оптимальный вариант, чтобы эффективно выводить продукты горения и обеспечивать правильное горение топлива.

Дефлектор на трубу дымохода (с фото)

Для устранения обратной тяги в дымоходе рекомендуется воспользоваться дефлектором.

>

Посмотрите на фото: дефлектор на дымоход представляет собой механический вентилятор, подсасывающий дым из дымоходной шахты.

Необходимо также посмотреть, как расположен шибер — специальная заслонка, с помощью которой регулируют тягу. Один шибер должен находиться в дымоходном канале, а второй, как правило, располагается либо в печи, либо в ее дверце. Можно попробовать изменить их положение.

Современные дефлекторы для печи бывают:

с плоской верхушкой;

оснащенные открывающейся крышкой;

имеющие щипцовую крышу с двумя скатами на трубе;

с полукруглой верхушкой.

Дефлекторы, обладающие плоской верхушкой из меди, часто располагают на банях в стиле модерн.

В основном для изготовления дефлекторов используют листы оцинкованного железа, хотя в последнее время нередко можно встретить в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

Некоторые модели дефлекторов необходимо вставлять дверкой в направлении к дымосборнику. Для этого нужно завести один край на стенку, аккуратно приподнять второй и опустить на место. Для удобства монтажа следует демонтировать пластины с задней и боковых стенок.

Можно выбрать модель в магазине, а можно легко изготовить дефлектор для дымохода самостоятельно. До того как сделать дефлектор на трубу, ознакомьтесь с подробным описанием этапов работы.

Перед тем как приступать непосредственно к изготовлению дефлектор, необходимо определиться с материалом, из которого он будет выполнен. Это может быть медь, оцинкованное железо или нержавеющая сталь. Несмотря на то, что медь является достаточно дорогим материалом, лучше остановить свой выбор на данном металле, так как он устойчив к атмосферным явлениям. Это обусловлено тем, что дефлектор располагается в одном из самых недоступных мест бани, и частый ремонт будет проблематичен.

Перед тем как сделать дефлектор, необходимо начертить на картоне развертку всех основных деталей, в том числе колпака, диффузора и внешнего цилиндра. Затем следует перенести все на металл и вырезать по этим выкройкам с помощью специальных ножниц. Далее нужно соединить детали друг с другом с помощью заклепок, болтов или сварки. Из полосы металла нужно выполнить кронштейны, с помощью которых колпак будет закрепляться на поверхности. К колпаку следует прикрепить обратный конус. Собрав дефлектор на трубу дымохода, можно переходить к его установке на крышу. Сначала необходимо зафиксировать нижний цилиндр, используя болты и гайки. С помощью хомутов нужно закрепить на нижнем цилиндре диффузор, а на нем установить колпак с обратным конусом.

Плюсы шиберных задвижек

Заслонка для дымоходов и вентиляции обладает рядом достоинств:

  • Чаще всего шиберные задвижки изготавливают из стали. Данный материал обладает таким незаменимым качеством, как коррозиеустойчивость. Пластинка толщиной в миллиметр способна выдержать немалую нагрузку.
  • Шиберную заслонку гладко полируют, поэтому на поверхности нет никаких дефектов. Идеальная гладкость шиберной заслонки позволяет легко и быстро очищать ее от сажи и прочих загрязнений, которые постепенно на ней накапливается.
  • Стальные шиберы прекрасно выдерживают повышение температуры до тысячи градусов.
  • Благодаря гладкой поверхности заслонки тяга трубопровода не встречает сопротивления, что позволяет газовым частицам беспрепятственно перемещаться в дымоходе или вентиляционной системе.
  • Стальной нержавеющий материал способствует улучшенному выводу угарного газа из системы, что снижает риск возникновения несчастных случаев, к примеру, люди, находящиеся в бане с неправильной вентиляцией, могут им отравиться.

Разновидности шиберных задвижек

Так как дымоходы бывают разными, то и наши шиберные задвижки тоже отличаются друг от друга. В основном это отличие заключается в форме и по способу функционирования. Существует несколько видов шиберных задвижек:

  1. Горизонтальная шиберная задвижка, которая выдвигается. Это самый распространенный вариант шиберной задвижки. Внутри конструкции находится пластина, которая является выдвижной, именно благодаря ей выполняется регулирования площади сечения. Чаще всего такую конструкцию используют для кирпичных дымоходов. Чтобы в закрытом положении элемента, дымовой канал не перекрывался на все 100%, в пластине делаются отверстия небольшого размера. Это делают не просто так, ведь технология создания соответствует противопожарной безопасности. Особенность горизонтального шибера – простота конструкции и простота монтажа, а также эффективность работы.
  2. Поворотный шибер. Он имеет и второе название – «дроссельская заслонка». Конструкция кардинально отличается от предыдущего варианта. Она выполнена в виде патрубка, внутри которого находится металлическая пластина. Только она не выдвигается, а находится на вращающейся оси. Устройство оборудовано съемным вращательным диском, который с течением времени приходит в негодность. Однако, за счет схемы поворотного механизма легко выполнить ремонт и заменить деталь самостоятельно. Задвижка размещается внутри трубы дымохода. Принцип работы заключается во вращении пластины, находящейся внутри. Преимуществом подобной конструкции шиберной задвижки является то, что она проста в эксплуатации. Владельцу дома не потребуется постоянно контролировать положение шибера.

Так как второй вариант более сложен в реализации, этот шибер для дымохода своими руками не делают. Чаще всего создают именно первый вариант – горизонтальную задвижку. Хочется отметить еще несколько нюансов. Шиберная задвижка нужна для дровяных печей и другого отопительного оборудования, которое работает на твердом топливе. Если же говорить о газовых котлах и работающих на жидком топливе, то шибер нужен больше для того, чтобы защищать конструкцию дымохода от проникновения внутрь атмосферных осадков, мусора и животных.

Если же говорить об установке поворотного шибера для бани, то этого лучше не делать. Почему? При работе конструкция станет частично пропускать пар в закрытом виде. А очистку в открытом виде выполнять сложно.

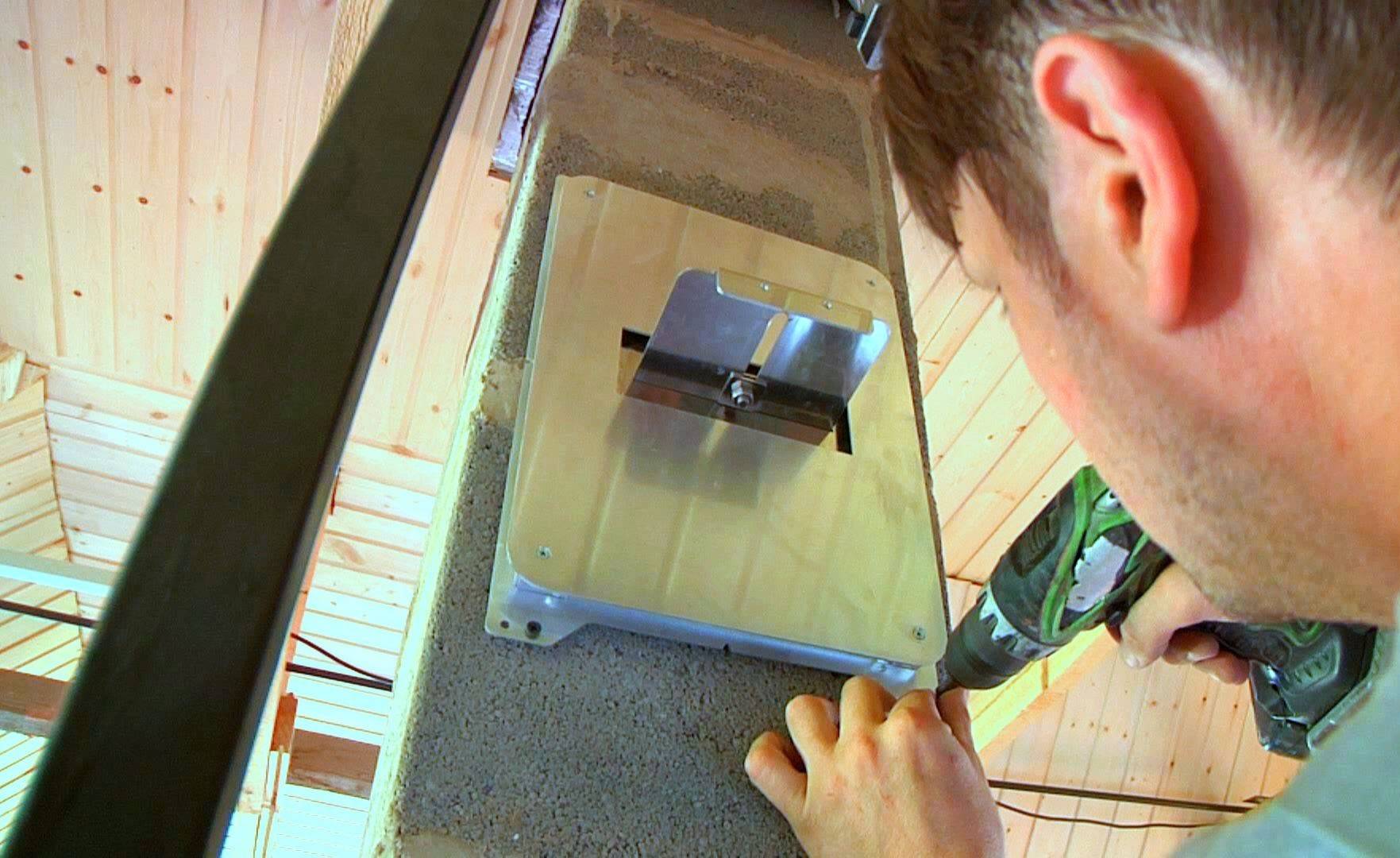

Есть три способа, как установить шибер:

  1. Монтаж изделия в каминной топке. Для этой цели ее устанавливают на расстоянии 100 см от устройства отопления (печь, камин, котел), благодаря чему эксплуатация упрощается.
  2. Способ труба в трубу основывается на объединении шиберной задвижки с остальными элементами системы отопления, без использования дополнительных крепежей.
  3. Монтаж задвижки непосредственно в трубе вентиляции. Цель такой манипуляции совершенно другая. Задвижка нужна больше для защиты каналов от проникновения внутрь посторонних предметов, мусора, осадков и животных. Это делается, чтобы защитить двигатель вентилятора.

Есть два варианта, как действовать, если потребуется установить задвижку. Первый – просто купить комплект и самостоятельно выполнить монтаж согласно инструкции от производителя. Второй – сделать шибер для дымохода самостоятельно. Мы рассмотрим варианты создания как поворотного, так и горизонтального устройство.

Виды и их особенности

Первые шиберы представляли собой обычную пластинку с ручкой, которую можно регулировать в ручном режиме. Современный рынок предлагает и иные модели, которые отличаются не только по материалу и способу управления, но и самой конструкции.

Выдвижные

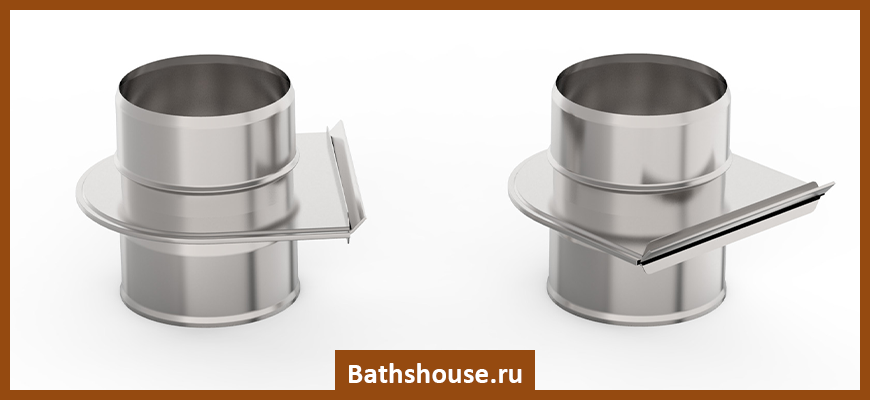

Простой, но эффективный вариант заслонки, которая перемещается в специальной рамке только в одной плоскости. Основные преимущества выдвижного шибера:

  • простота установки и эксплуатации;
  • надежность конструкции;
  • долговечность;
  • невысокая стоимость
  • возможность сделать своими руками.

Обычно такой вид устанавливается на кирпичные и стальные печи, камины.

Поворотные (дроссельные)

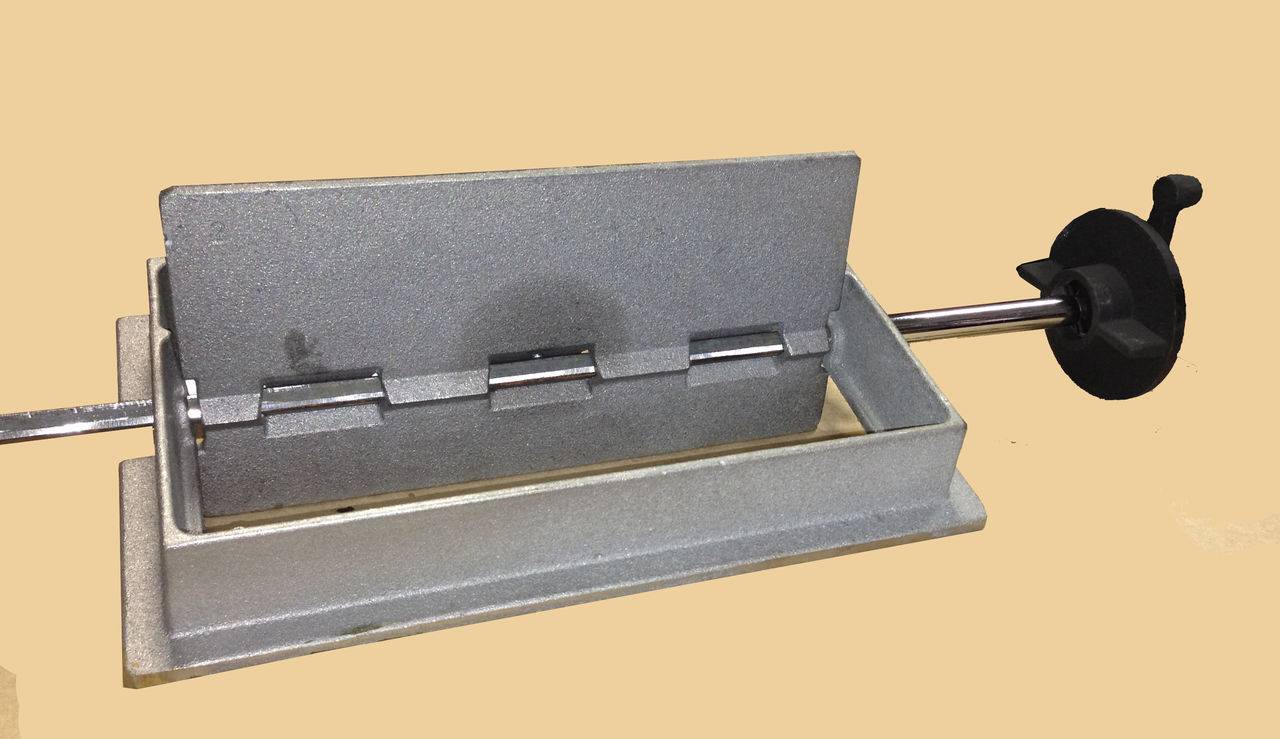

Усовершенствованная модель шиберной заслонки. Представляет собой все ту же пластину, но с поворотной направляющей осью, приваренной по центру. Монтируется устройство внутри дымохода, но часть оси оставляют снаружи для возможности регулировки тяги. Поворотный элемент двигается не в горизонтальной плоскости, а вокруг своей оси.

Опыт показывает, что такая конструкция позволяет провести более точные настройки, но менее надежна. В процессе эксплуатации сварные соединения ослабевают, и заслонка перестает реагировать на регулировку. Обычно поворотный механизм используется в стальных дымоходах.

В чем основное отличие этих двух видов? Первый позволяет изменять рабочее сечение дымохода (иногда на очень небольшие значения), а поворотные только открывают или закрывают трубу.

По материалу

Конструкция шибера — важный момент, но не меньшее значение имеет и материал, из которого он изготовлен. Все устройства, которые можно найти на рынке, производятся из:

  • чугуна — прочный и тяжелый материал. Долговечные элементы печей производят именно из чугуна. Недостатком материала является его хрупкость и большой вес;
  • нержавейка — прочный, легкий и устойчивый к коррозии материал. Гладкая блестящая поверхность не дает задерживаться на стенках шибера саже. Это облегчает его эксплуатацию и позволяет устанавливать на стальные и кирпичные трубы. Именно из нержавейки производят поворотные устройства.

Какой вид шиберной заслонки выбрать зависит от множества критериев. Например, для дымохода с газовым котлом оптимальным считается поворотный из нержавеющей стали. Такая заслонка лучше защитить канал от атмосферных осадков, но не деформируется — температура газов на выходе меньше, чем у котла. Для классической печи лучше монтировать обычную заслонку. Она позволит вычистить канал от сажи и обеспечит максимальное удержание тепла в закрытом состоянии. (Читайте статью на тему «Чистка и содержания дымохода в бане: методы чистки, советы по эксплуатации»)

Изготовление своими руками

Считается, что удобнее использовать заводские шиберы — сейчас их можно подобрать практически под любую конструкцию дымохода. Но при желании и выдвижной, и поворотный шибер возможно сделать своими руками. Для этого понадобится болгарка и хороший сварочный агрегат.

Если заслонка будет входить в трубу чересчур плотно, её может заклинить от жары. Если же между пластиной и трубой останется слишком много пространства, регуляция тяги заметно усложнится.

Выдвижной вариант

Самодельный выдвижной шибер должен включать в себя два элемента — саму заслонку и рамку. Прямоугольную заслонку можно вырезать из листа стали толщиной около 5 мм. С одной её стороны также нужно сделать сгиб шириной от 20 мм, чтобы изделие было проще держать, задвигать и выдвигать.

Все кромки на заслонке необходимо тщательным образом отшлифовать. Эта процедура должна обеспечить шиберу лёгкость движений внутри дымохода.

Если дымоход сделан из стали и выполнен в форме квадрата или прямоугольника, рамку делают из стальных полосок толщиной 2 мм и шириной от 30 до 35 мм. Их разрезают и сваривают таким образом, чтобы получилась подходящих размеров заготовка в виде буквы П. Затем концы этого профиля соединяют ещё двумя полосками металла. Причём располагают их таким образом, чтобы между ними без затруднений двигалось полотно заслонки. В итоге должна получиться ровная рамка с пазом. Внутренний периметр рамки обязан быть равен размерам дымохода.

Круглый выдвижной шибер делается по другому принципу. Для него берут два стальных листа (толщина 2 мм). Потом в каждом из этих листов вырезают отверстие, идентичное диаметру трубы. Листы необходимо соединить сваркой с трёх сторон так, чтобы границы отверстий совпадали и чтобы между листами тем не менее сохранялся зазор примерно в 5 мм. Именно в этот зазор будет вставляться пластина задвижки (она подготавливается отдельно).

Поворотная конструкция

Поворотная вариация шибера создаётся из стальных уголков и листов стали такой же толщины, как для выдвижной конструкции:

  • в соответствии с результатами замеров дымохода из двух уголков сваривают раму;
  • в центре одной из четырёх сторон рамы сверлят отверстие диаметром в несколько миллиметров под поворотную ось. Такого же размера отверстие надо просверлить и на второй, параллельной стороне;
  • из стали вырезается пластина для шибера, причём она должна идеально сочетаться с уже готовой рамой;
  • чтобы создать поворотную ось, следует взять подходящий отрезок толстой проволоки (допустим, 6 мм в диаметре). Длина этого отрезка обязательно должна превышать длину рамки как минимум на 5 см;
  • далее на одном конце металлического прута оси следует плашкой сделать резьбу. Потом этот прут нужно продеть в отверстия на раме и зафиксировать гайкой;
  • теперь следует заняться пластиной — обработать срезы, отшлифовать и вставить в раму.

Следующий этап — приваривание поворотной оси к пластине. Кроме того, чтобы ось не болталась слишком свободно, можно в отверстие вставить ещё и металлические втулки. Напоследок для большего удобства рекомендуется сделать из чего-нибудь ненужного ручку для проволоки оси.

Недостатки

Шиберная заслонка и ее недостатки:

  • В некоторых системах каминов она является единственным регулятором горения. Это плохо.
  • При прямом дымоходе от топки тяжело прочищать канал от сажи (через топку).
  • Нужны знания — понимание дымохода, работы камина, процесса и режимов горения, изменения тяги и последствия.
  • С течением времени в кустарных моделях может «заедать» (при нагревании или если в направляющих застряли кусочки сажи). Часто в дымоходе шибер на трубу печи типа сэндвич может заклинивать из-за неравномерного температурного расширения наружной и внутренней трубы. Иногда, шибер «заедает» от неграмотного монтажа.

Как сделать поворотный шибер

Для изготовления конструкции подобного типа нужно взять стальной уголок со стороной 30 мм и отрезок листа из такого же материала толщиной до 2 мм.

  1. После измерения внутреннего диаметра дымохода нужно из уголка сварить раму.
  2. По центру двух противоположных граней изделия просверливаются идентичные отверстия, размеры которых достигают 7 мм. Проделанные таким способом проемы необходимы для установки поворотной оси.
  3. После снятия внутренних мерок рамы из металлического листа вырезается пластина, которая закроет полость трубы.
  4. Поворотная ось изготавливается из стальной проволоки сечением 7 мм. Длина отрезка должна равняться соответствующему размеру грани рамки, увеличенному примерно на 6 см.
  5. Используя плашку, один конец отрезка проволоки нужно оформить резьбой, на которую после вдевания поворотной оси в отверстия рамки накручивается фиксирующая гайка.
  6. Требуется зашлифовать срезы пластины, вставить готовую деталь внутрь конструкции и приварить к поворотной оси.
  7. Направляющую ось оснащают ручкой, изготовленной из любого материала, который есть под рукой.
  8. Для предотвращения болтания поворотный элемент можно закрепить в отверстиях с помощью подходящих по размеру втулок, которые вырезаются из тонкой металлической трубки.

Здесь описан довольно простой способ изготовления задвижки. Целесообразно ли тратить на него свое время и усилия, решать нужно тому, кто возьмется за такую работу. Другие же могут просто приобрести заводское изделие соответствующего размера в любом специализированном магазине.

Существует еще один вариант изготовления поворотного шибера своими руками. Он наверняка придется по душе любителям мастерить из подручных средств. Человек, который хоть немного знаком со сваркой, без проблем справится с подобной задачей. Он может изготовить поворотную задвижку и установить ее в дымоходе камина углового или пристенного размещения. Отличительной чертой шибера для отопительного устройства того или иного вида станет способ сверления отверстий. Направляющая ось задвижки, предназначенной для углового обогревательного агрегата, будет проходить через рамку диагонально. Дымовая труба пристенного камина оснащается привычной конструкцией поворотного шибера.

Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа

Шибер – это заслонка, задвижка для дымохода печи, предназначенная для улучшения тяги в нем. Изготавливают данную деталь из металла. Ее монтируют на этапе возведения дымоходной трубы и вентиляционного прохода.

Тяга имеет большое значение для функционирования отопительного агрегата. При ее достаточной силе топливо сгорает полностью, в результате чего на него сокращаются расходы. Когда тяга плохая, в любой момент может произойти возгорание и чтобы этого не допустить, устанавливают шибер для печки или камина.

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

  1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
  2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
  3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

т один ряд из кирпичейШибер играет одну из главных ролей в дымоходе, назначение которого — регулировка тяги. Хорошая тяга означает, что КПД всей отопительной системы будет отличным и экономия топлива станет очевидной.

Перед тем как сделать конструкцию и устанавливать своими руками, посоветуйтесь со специалистом, который вычислит уровень тяги вашей печи. Для этого профессионалы пользуются специальной формулой. Берегите себя!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
