Муфельная печь своими руками: особенности, разновидности и рекомендации

Что представляет собой муфельная печь

Муфельные печи — это оборудование для нагрева различных материалов — керамики, золото, серебра, платины, химических веществ. По своей особенности широкого спектра и применяются практически везде.

Электрическая муфельная печь применяется для термической обработки материалов на многих производствах в основном химических лабораториях и научных институтах. Муфель в ней используется в основном керамический.

В технически устаревших печах сфера применения муфельных печей ограничивается температурным максимумом – 1150 градусов. Это объясняется расположением нагревательных элементов за керамическим муфелем, что не позволяет применить данные агрегаты при температуре рабочего пространства свыше 1150 градусов.

Это происходит из-за необходимости увеличения температуры на нагревательных элементах, выше возможного уровня их использования.

Для снижения перехода температур между температурой внутри муфеля и нагревателя, муфель изготавливается из керамики.

Принцип работы отличается еще и большим расходом электроэнергии, поскольку массивный муфель разогревается не быстро. Этим объясняется использование некоторыми производителями муфелей из волокнистых материалов. В такой печи нагревательные элементы находятся внутри.

Принцип работы устройства – устранение прямого излучения нагревателей на материал, поддающийся термообработке.

Однако у волокнистого муфеля есть серьезный недостаток: волокно неустойчиво к газовыделению, что происходит особенно активно при обжиге керамики, обработке металлов. Выделение солей и выгорание масла разрушают волокно.

Муфельная печь с выносным блоком управления нагрева являются новой веткой в развитии электрических печей сопротивления.

Рабочая камера сделана из высокотемпературного и прочного термоизоляционного материала.

Нагреватели расположены в пазах электропечи, что облегчает их замену и препятствует их замыканию при соприкосновении с садкой.

Она может использоваться при стандартной температуре от 50 до 1250 градусов, но может быть изготовлена и до 1600 градусов.

Муфельные печи используются по своему прямому назначению для обжига, закалки металлов и стали при высоких температурах, разнообразных лабораторных исследованиях.

На сегодня существует большое разнообразие данного вида печей, но каждая из них может применяться для отдельных вариантов обработки и закаливания материала, а именно:

  • получение и создания особенных ювелирных изделий из серебра и золота;
  • применяя высокие температуры, для переплавки драгоценных металлов и изделий с наличием повреждений;
  • создание более прочной структуры и обжига изделий на основе керамики;
  • формирование необходимого изделия и выплавки на основе воска;
  • закалка металлических изделий, производство форм для литья металлов.

Виды и условия обработки сырья

Основные способы обработки материалов в самодельной камере — это:

  • Обжиг керамики
  • Закалка металлических изделий
  • Плавка цветных металлов

Обжиг керамики

Процесс получения готовых керамических изделий связан с обжигом заготовок из сырой глины и последующим покрытием их глазурью. В домашних условиях сделанная муфельная печь своими руками может производить обжиг сразу нескольких экземпляров посуды и других поделок

В термообработке важно выдержать ровный режим нагрева камеры. Теоретически обозначить точные временные рамки обработки материала при определённой температуре невозможно — это достигается практическим путём. Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Фарфор

Высохшую глину подвергают термообработке в два этапа. Первичный обжиг производят в интервале от 800 0 С до 1000 0 С. Глина набирает прочность и обретает пористость. Затем её окунают в ёмкость с глазурью. Повторный обжиг осуществляют при разных температурах, в зависимости от назначения:

  • натуральный фарфор — 1400 0 С
  • столовый — 1350 0 С
  • сантехнические детали — 1250 0 С

Фаянс

Применение тугоплавкого сырья при обжиге практически не образует жидкой фазы. Для созревания черепка изделия его обрабатывают при температуре 1200 — 1250 0 С. Повторная термическая обработка с нанесённой глазурью производится при нагреве 900 — 1000 0 С. Если требуется нанести роспись, то в третий раз возвращаются к первичному уровню температурного режима.

Майолика

Используют красные тугоплавкие глины. Термообработка требует точного соблюдения режима нагрева. При нагреве 950 0 С получаются рыхлые непрочные изделия. При нагреве 1050 0 С, сырьё спекается в непригодную, плотную стекловидную массу. Чтобы точно выдержать степень нагрева 1000 0 С, необходимо встроить в камеру термопару с подсоединением печи к цифровому дисплею.

Повторный процесс обработки глазурованных материалов производят при температуре 900 — 950 градусов.

Закалка режущих металлических изделий

Упрочнение режущих поверхностей стальных инструментов путём термообработки называют закалкой металла. Закаливание металлических изделий делали люди с древних времён. Суть процесса заключается в обжиге металла до получения изменения структуры кристаллической решётки (полиморфное преобразование).

Металл доводят в нагревательной камере до раскалённого состояния при температуре 750 −850 0 С. Следует отметить, что некоторые марки стали закаляют в условиях более высокого нагрева, в пределах от 1250 до 1300 градусов. Затем печь для закалки освобождают от раскалённых изделий, которые после подвергают резкому охлаждению в масляной среде или в воде. Таким образом добиваются повышения твёрдости металла.

Данный процесс важен для упрочнения режущих поверхностей стальных инструментов (ножей, свёрл, зубил, фрез и прочего). Закалку (отпуск) лучше производить в масляной среде. При отпуске раскалённого металла в воде, его поверхность покрывает масса пузырьков пара, что замедляет процесс.

Как правило, закалке подвергают готовые инструменты или заготовки из нержавеющей стали. Для этих изделий обычно не требуется закалочная камера большого объёма, поэтому лучше всего для этого подходит муфельная печь из предохранителя. Описание создания такой конструкции будет дано ниже.

Плавка цветных металлов

Муфельную печь удобно использовать для плавки цветных металлов, но к олову и свинцу это не относится. Температура их плавления настолько низка, что достаточно воспользоваться газовой горелкой бытовой кухонной плиты.

Для того чтобы расплавить такие металлы, как медь, бронзу и латунь, потребуется нагревательная ёмкость. Жидкую массу металла получают в тигле, которую затем заливают в специальные формы. Домашние мастера льют различные элементы декора светильников, мебели, статуэтки и многие другие поделки.

Температура плавки цветных металлов:

  • медь — 1080 0
  • бронза (в зависимости от марки) — от 930 0 до 1140 0
  • латунь в пределах от 880 до 950 градусов

Печи-трубы

Для электропечи-трубы достаточно большого диаметра (скажем, из корпуса плавкой вставки) дадим прежде всего рецепт обмазки нагревателя. Состав – тот же, что и для корпуса газовой печи, но, во-первых, глину замешивают до густоты хорошей сметаны или жидкого творога. Во-вторых, наполнителя-теплоизолятора (асбест, вермикулит) дают 4-5 объемных относительно глины частей.

Следующий момент – намотка спирали. На коренной (начальный по ходу обмотки) конец трубы туго, вплотную друг к другу, мотаем 5-10 витков нихрома и туго-натуго схватываем их металлическим хомутом и винтом с гайкой и пружинной шайбой (гровером). «Уши» хомута должны быть удлиненными и с отверстиями для подвода тока и теплоотвода; об этом см. подробнее ниже, в разделе о мини-печи.

Далее мотаем в 2 провода: рядом с нихромовым укладываем медный того же диаметра. На конце обмотки делаем токосъем и закрепляем хомутом, как описано выше. Теперь снимаем медь и приступаем к обмазке. Обмазку наносим слоем в 4-12 мм, как раствор ляжет. Затем – неделя сушки, часовой прогон на половинной мощности (напряжение – в 1,4 раза меньше номинального!), и окончательная сборка печи, аналогично описанной ниже.

Комментарии4 комментария

  1. Игорь: 23.09.2014 в 19:13

    Покрупнее фотографию с трубками покажите пожалуйста ,редуктора на газовом болоне мало? И пылесос дополнительно ненадо?

  2. admin:

    07.10.2014 в 08:05

    Для увеличения нажмите на картинку. Одного редуктора достаточно будет, пылесос не нужен, выходящие газы будут захватывать следующие.

  3. Вова:

    28.11.2014 в 16:44

    А для обжига керамики пойдет?

  4. Владимир:

    23.04.2015 в 11:25

    Просьба: давайте материал более конкретно: размер выходного отверстия горелки, зачем такая длинная газоподводящая трубка, как устроен огнепреградительный клапан, какие размеры корпусных деталей, как входной патрубок расположен относительно корпусных деталей, как крепится, как вылить расплавленный металл в форму ведь никакой лейки нет. В общем нужны эскизы с размерами, а народ под свои нужды и возможности переделает. Сайт нужный, интересный.

Разновидности и отличительные особенности

Чтобы можно было своими руками создать качественную печь, стоит понимать, на какие виды она делится с учетом потребляемого топлива и энергии, а именно:

  • газовые;
  • электрические.

Данное разделение позволяет использовать различные источники энергии, которые и позволяют разогревать пространство внутри созданной конструкции. При этом большей популярностью пользуется печь с установленными элементами для электрического прогрева. Это позволяет контролировать температуру внутри конструкции при необходимости обработки определённого сырья.

Современная муфельная печь имеет свои особенности в конструкции и получаемых производственных возможностях, а именно:

  • в получаемой конструкции и объёмах внутреннего пространства;
  • методах и способах нагрева внутреннего пространства печи;
  • использование особенных защитных формул и функций;
  • рабочих температурных параметрах.

В зависимости от получаемой температуры, все печи делятся на три вида:

  • печи умеренной температуры, с параметрами 100-500 градусов по Цельсию;
  • средние печи, с температурой в 400-800 градусов по Цельсию;
  • высокотемпературная печь, с параметрами 400-1400 градусов по Цельсию;
  • сверхвысокотемпературные печки, они разогреваются до 2000 градусов по Цельсию.

Конструкция муфельной печи

При всей своей многофункциональности муфельные печи имеют относительно простое устройство. Особенность приборов состоит в использовании особых комплектующих, способных выдерживать температуры до 2000ºС.

Изделия состоят из таких деталей:

  1. Корпус. Форма и размер определяются объемом задач, которые возлагаются на приспособление. В обязательном порядке устанавливается клапан для стравливания выделяемых в процессе обработки газов. Корпус может быть металлический или из современных полимеров.
  2. Нагревательный элемент. Это может быть угольная или дровяная печка, ТЕН, газовая горелка.
  3. Внутренняя обшивка. Стенки обкладываются керамическими пластинами, а в кустарных условиях шамотным кирпичом.
  4. Дверка. Существуют различные модели, от самых простых с ручкой до современных, где используется система рычагов, исключающая контакт с раскаленными деталями.
  5. Коммуникации. В зависимости от типа изделия это силовой кабель, баллон и шланг высокого давления, механическое поддувало.
  6. Муфель. Капсула из химической керамики стационарного или сменного типа.
  7. Органы управления. Устройства могут комплектоваться светозвуковой сигнализацией, интерфейсом для связи с компьютером, регистрирующим прибором, терморегулятором-программатором.

Как правильно подключить муфельную печь к источнику энергии

При отсутствии опыта работы с электрическими приборами лучше обратиться к электрику-профессионалу. Для подключения устройства к сети необходимо приобрести:

  • терморегулятор;
  • большой клеммник из термостойкой пластмассы;
  • маленькие клеммники из термостойкого пластика для сращивания проводов;
  • контактор (пускатель электромагнитный);
  • электрический провод двужильный;
  • вилку электрическую;
  • стандартный кожух для электрощитка.

Для данной печи выбран терморегулятор одноканальный М-1-К, который регулирует температуру рабочей камеры до 1300 градусов. Прибор способен работать по сложному графику, с его помощью задают время и температуру нагрева.

Справка. Сечение нихромовой проволоки и ее длину, диаметр витка спирали, сечение соединительных проводов и другие параметры электрической схемы рассчитывают по справочникам и выбирают заранее.

Элемент имеет 7 разъемов для подключения (две клеммы для проводов питания, две — для подключения термопары, три — для реле). Управление прибором осуществляется четырьмя кнопками. Когда терморегулятор включен, горит индикаторная лампочка. К устройству прилагаются два кронштейна для крепления в щитке и подробная инструкция по подключению.

Монтаж блока

Монтаж блока проводится в следующем порядке.

  • Контакты термопары и спирали изолируют и клеммниками соединяют с двужильными проводами.
  • К проводу питания присоединяют вилку.
  • В щитке крепят терморегулятор, контактор и большой клеммник.
  • К терморегулятору через контактор и клеммник подсоединяют термопару, спираль муфеля, провод питания с вилкой.

Электрическую муфельную печь обязательно заземляют.

Недостатки самодельной конструкции

Каждое устройство не лишено определенных недостатков, а самодельное устройство их еще и преумножает. В условиях поставленной цели можно пожертвовать одними требованиями ради выполнения других. Однако перечень негативных последствий обязан знать каждый.

Самодельная конструкция лишена всяческих гарантий, в том числе, гарантий безопасности.
Испарение металла со спирали нагревателя может привести к тому, что он в виде примесей будет содержаться в составе обрабатываемого драгоценного металла.
Самодельная теплоизоляция не обеспечит полную концентрацию тепла в топке, поэтому корпус самодельной печи очень горячий и требует осторожного с ним обращения. Кстати, в этом заключается недостаток и некоторых фабричных моделей.

Готовые печи фабричного производства разработаны для выполнения достаточно узкого спектра задач, но это является, скорее, показателем профессионализма, нежели недостатком. Основные параметры и сфера применения конкретного устройства указаны в его паспорте.

Лидерами по производству компактных и стационарных муфельных печей являются такие компании, как TSMP Ltd (Англия), СНОЛ-ТЕРМ (Россия), CZYLOK (Польша), Daihan (Южная Корея). Представленный перечень отображает топовый список компаний по оценке поставщиков высокотемпературного оборудования на российский рынок.

Делать или покупать?

Своими руками можно сделать печь с муфелем объемом до 5-7 л. Если задаться должным качеством обработки, то работа эта не из простых. Поэтому вначале посмотрим, какие из готовых печей сгодятся для домашнего применения и во что обойдется их приобретение.

Лаборантам, научным работникам, да и просто мастерам хорошо знаком заслуженный ветеран – электрическая муфельная печь ПМ-8 (см. рис.) с объемом муфельной камеры 6,5 л (на рис. справа, 190х120х300 мм). Секрет «пээмки» именно в камере, она изготовлена из жаропрочной керамики методом шликерного литься. Муфель ПМ-8 вечный, за него отдельно на аукционах запрашивают половину стоимости печи.

Муфельная печь ПМ-8

ПМ-8 выпускается в 2-х модификациях, ПМ-8К с ручной предустановкой температуры и релейным управлением, и ПМ-8М с цифровым управлением. Цена заводской, соответственно – около 20 тыс. руб. и от 23 тыс. руб. Цифра 8 в обозначении – количество ступеней регулировки температуры, от 100 до 900 градусов. Потребляемая мощность в режиме разогрева – до 2,4 кВт, т.е. «пээмку» можно включать в квартирную розетку. Б/у ПМ-8 можно брать безбоязненно, конструкция дубовейшая. Правда, цену намного не сбросят.

Единственный недостаток ПМ-8 и ПМ-10 из той же серии – дверца сильно раскаляется. Лаборантов, работающих с «пээмкой», можно узнать по вечно обожженным пальцам.

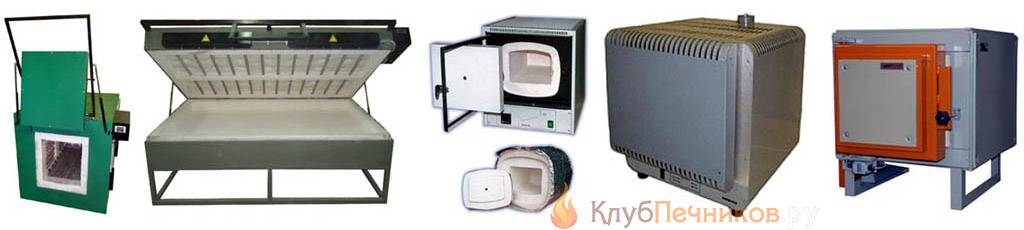

Ассортимент современных муфельных печей в продаже довольно широк. Напр., российские СИКРОНы (две левые поз. на след. рис.) уже не обжигают, и цена того же уровня – от 23 000 руб. Но муфельные они условно, нагревательная спираль размещена в камере

Поэтому безо всякого в них можно только обжигать керамику, а все операции с металлами нужно производить с большой осторожностью. Особенно – переплавку, СИКРОН для нее вообще не рекомендован

Современные муфельные печи

Печи СНОЛ (SNOL), средние поз. на рис. – полноценные муфельные. Обжечь СНОЛ, правда, может, если неловко с ним обращаться, боковое открывание дверцы не гарантирует от ожога. Зато выпускаются обширным рядом типоразмеров, от самых маленьких. Но цены явно не русские: самый дешевый СНОЛ меньше чем за 30 000 руб. не найти.

Из отечественных моделей «квартирной» мощности хорошо расходятся МИМП и «Накал», 2 правых поз. на рис. Они дешевле ПМ, купить б/у рабочую за 8-9 тыс. руб. вполне реально. Однако камеры их, похоже, изготавливаются методом спекания керамического порошка, поэтому для регулярной эксплуатации десятилетиями эти печки не предназначены. Впрочем, для эпизодического использования в домашней мастерской вполне подходят.

Еще следует упомянуть израильскую печь специально для керамики Shenpaz. Для налаженного кустарного производства при стабильном сбыте это неплохой вариант. Хотя стоит немало, от $3000, но изделия выходят одно в одно. Shenpaz охотно берут дантисты, он стоит намного дешевле «Фокусов» и пр., а работает так же хорошо.

Материалы и инструменты для изготовления

Для изготовления самодельной муфельной печи необходимо собрать ряд инструментов и материалов:

  • электросварка и электроды;
  • болгарка с кругами по металлу и кирпичу;
  • ножницы по металлу;
  • средства индивидуальной защиты – механический респиратор, очки, перчатки, закрытая одежда;
  • листовая сталь для сборки корпуса (подойдет корпус от старой духовки);
  • металлические уголки;
  • сетка из нержавейки с ячейкой 20х20 мм;
  • дверца для печи;
  • шамотный кирпич (или любой огнеупорный);
  • огнеупорная смесь;
  • термоустойчивый силикон;
  • кровельный утеплитель (перлит или базальт не менее 15-20 мм толщиной);
  • нихромовая проволока толщиной 1 мм.

Самодельная муфельная печь Если муфельная печь будет иметь самодельный корпус, то листовая сталь должна быть толщиной не менее 2 мм, т.к. ей необходимо выдержать внушительный вес готового изделия. Если для корпуса используется старая духовка, то ее края усиливаются стальными уголками.

Изготовление муфеля

Идеальным материалом для создания самодельного муфеля будет шамотный кирпич. При этом шамотная глина не подходит, потому что она не обладает достаточной теплопроводностью. Для доведения материала до необходимого состояния глину необходимо обжечь при температуре не менее 2000°C, что в домашних условиях сделать нереально.

При использовании шамотного кирпича необходимо учитывать, что нихромовая проволока имеет свойство испаряться, поэтому в самодельных печах лучше не выполнять плавку металлов, имеющих высокую ценность. Для подгонки кирпичных блоков используется болгарка. Для укладки нагревательной проволоки необходимо проделать бороздки. Из кирпичей выкладывается сама печь необходимого размера. При укладке используется огнеупорная смесь, а кирпич на 20 секунд помещается в ведро с водой для лучшего схватывания с раствором.

Сначала выкладывается низ (он собирается сразу на утеплителе, который предварительно обработан термостойким клеем, и на листе стали, который будет низом корпуса), затем стены, потолок укладывается сводом, используя замковый кирпич. Кирпич можно выложить в виде маленького дымохода, когда получится вертикальная печь с муфелем. Затем на внешнюю поверхность собранной печи наклеивается утеплитель в несколько слоев. По размеру изделия варится стальной корпус. Если используется готовый корпус от духовки, то процедура сборки муфеля выполняется в обратном порядке – сначала на внутренние стенки клеится утеплитель, а после этого уже внутри выкладываются кирпичи со швом не более 5 мм.

Дверца

Закрывающая деталь изготавливается аналогично корпусу печи. На ней укладывается кирпич, который для поддержания массы и придания дополнительной прочности приваривается стальным уголком. Петли заменяются более мощными, т.к. масса двери будет большая

Важно, чтобы при закрытии дверца как можно плотнее прилегала к корпусу печи. Для этого на предварительно обезжиренные края корпуса и дверцы наносится термостойкий силикон

Можно воспользоваться уплотнителями, которые устанавливают в духовках

Для более плотного прилегания муфельная печь должна закрываться на клиновой или винтовой замок, тогда герметичность камеры не позволит вытекать теплу

Можно воспользоваться уплотнителями, которые устанавливают в духовках. Для более плотного прилегания муфельная печь должна закрываться на клиновой или винтовой замок, тогда герметичность камеры не позволит вытекать теплу.

Термопара

Контролировать такую высокую температуру может только один вид датчиков – термопара. В ней используются проволочки из разнородных токопроводящих металлов, обычно это алюминий и хромель. Для точности измерения температуры можно воспользоваться готовыми решениями.

Просушка готовой печи

Прежде чем начать термическую обработку деталей, готовое изделие должно выстояться несколько недель, чтобы из него ушла вся влага. Кирпич и швы должны быть полностью сухими, потому что при сильном нагреве есть шанс появление расколов и трещин в кирпиче и утеплителе. Печь должна постоять открытой в хорошо проветриваемом помещении. Проверить качество просушки можно включением на минимальную температуру, у готового к работе аппарата не должно быть пара.

Как правильно выбрать?

В этом вопросе обязательно обратите внимание на несколько факторов, указанных в таблице

Характеристика
Краткое описание
Цена
Если планируется покупка муфельной конструкции обязательно помним о ее высокой цене. Не рекомендуем смотреть на дешевую, даже акционную распродажу. Стоит понимать, из чего складывается высокая цена таких приборов:
объема отсека для укладки глиняных изделий, в зависимости от их габаритов,
требуемой мощности,
толщины металла. Этот фактор особенно влияет при частом использовании печи. Тонкий металл быстро разрушается. Если делаем самоделку из старой бочки – ее хватит на несколько обжигов. Но цена старой бочки, купленной в скупке металла, позволит приобрести несколько десятков таких «заготовок» и сделать новые печи.

Мощность
Не рекомендуем покупать мощный аппарат с большим отсеком для заготовок, если планируется производство глиняных свистулек.
Для такой работы лучше сделать или купить маленькую, маломощную конструкцию. Формула расчета необходимой производительности прибора приведена выше.

Тип загрузки изделий
Верхняя загрузка на печах уменьшает окончательную стоимость прибора, но качество обжига остается на уровне. И контролировать процесс обжига становится легче

Но закладывать глиняную продукцию потребуется очень осторожно. Боковая загрузка облегчает укладывание деталей и позволит разместить их на оптимальном расстоянии, но такая печь тяжелая и больших габаритов

Самая дорогая и производительная – колпаковая печь.

Важно! Цена на печи для обжига керамики – основной критерий выбора и определения возможной подделки. Профессионалы отдают за такую конструкцию 100000 р, для кустарного производства и верхней загрузки, стоимость составит до 35000 р

Обзор моделей

МодельХарактеристики. Габариты в мм (Ш., Г, В)Цена в рублях
Печь «Боссерт Технолоджи ПМ-1700 п»
  • Габариты камеры для изделий из глины – 230/495/150.
  • Наружный размер – 550/625/360.
  • Модель оснащена многоступенчатым терморегулятором.
  • Рабочая температура – 11500, мощность 2,4кВта, работает от переменного тока 220 В.
  • Масса – 26 кг.

48000

«РОСмуфель 18/1100/3кВт/220Вт»

  • Габариты – 410/390/500. Работает от сети переменного тока в 220 В.
  • Объем рабочей камеры – 80 л.
  • Рабочая температура – до 11000.
  • 3 программный выносной или стационарный блок управления.
  • Мощность – 6 кВт.
  • Тэны открытого типа.

105000

Печь «Мастер 45»

  • Объем камеры 216 л.
  • Нагревательные элементы из сплавов «Суперфехраль» и «Еврофехраль»
  • 3-х программная система управления с многоканальным терморегулятором.
  • Корпус из нержавеющей стали.
  • Рабочая температура – до 13000.
  • Внутренняя отделка выполнена из легкого огнеупорного материала.

Цена договорная, зависит от уровня автоматики, материала отделки внутреннего слоя

«ARIES.11.M.00»

  • Автоматика поддерживает 10 циклов работы с 4 режимами нагрева керамики.
  • Мощность 24 кВта. Масса 30 кг.
  • Габариты печи – 410/560/650.
  • Рабочая температура – 11000.

123000

«Мастер 45 АГНИ»

  • Вертикальная загрузка.
  • Рабочая температура – 12500.
  • Объем камеры – 45 л.
  • Мощность 3,2 кВта. Вес – 85 кг.

От 109000

Купить муфельную печь или сделать ее самостоятельно

Разобраться, как пользоваться муфельной печью, вполне возможно самостоятельно, а вот как изготовить данный прибор – понять не совсем просто. Рассмотрев даже неполный перечень необходимых исходных материалов и схематическое описание процесса сооружения дает понять, что самостоятельное изготовление муфельных печей – дело достаточно сложное. Рынок же предлагает большой выбор самых разных их моделей, что позволяет найти лучший вариант.

Что значит муфельная печь, выполненная в строгом соответствии с технологическими требованиями, знают работники лабораторий, цехов и мастерских – оборудование не только ускоряет множество процессов, но и позволяет выполнять их с предельной точностью.

Изготовление муфельной печки в домашних условиях

Как сделать муфельную печь своими руками

Независимо от того, по какой схеме изготавливается муфельная печь, конструкция прибора будет состоять из следующих элементов:

  • Муфель. Делать его самому лучше и не пытаться, т.к. нужна керамика с высокой теплопроводностью, которую могут обеспечить лишь присадки из редких металлов. Выйти из положения поможет приобретение готовой керамической посуды в магазине лабораторного оборудования.
  • Огнеупор. В качестве первого слоя можно положить асбестовые плиты и волокно, а также шамотный кирпич, что по стоимости будет дешевле всего. Для связки лучше взять огнеупорную смесь для кладки.
  • Корпус. Многие «самодельщики» используют старые холодильники, которые обязательно укрепляют, особенно дно. Это можно сделать с помощью обварки стальным прямоугольным уголком.
  • Нагревательный элемент. Есть готовые спирали, но при желании можно намотать их самостоятельно из нихромовой или фехралевой проволоки.

Инструменты и материалы для изготовления муфельной печи

Применение муфельной печи актуально в различных сферах. В зависимости от условий эксплуатации и типа обрабатываемых образцов, для производства оборудования применяются:

  • Конструкционные стали. Они используются для изготовления корпуса (кожухи), опоры, дверцы и некоторых других элементов.
  • Высокоглиноземистые материалы и огнеупорное волокно. Их применяют для сооружения рабочих камер – муфелей.
  • Нихром, фехраль, вольфрам, молибден, тантал. Эти и другие материалы служат основой для нагревательных элементов муфельной печи.
  • Волокнистые прессованные блоки. Они составляют высокоэффективную термоизоляционную оболочку (футеровку).

Обязательное условие для используемых материалов – экологичность, жаростойкость и ударопрочность

В качестве инструментов для создания муфельной электро печи применяют:

  • Дрель и набор сверл.
  • Болгарку, отрезные и шлифовальные круги.
  • Сварочный аппарат, электроды, струбцины и магнитные уголки.
  • Ножовку.
  • Шуруповерт.
  • Рулетку, металлическую линейку и строительный угольник.

Пошаговый процесс изготовления муфельной печи

Прежде чем приступить к конструированию, подготовьте чертеж муфельной печи, все данные в котором будут выведены при помощи формул и точных вычислений. Убедитесь, что у вас имеются все необходимые комплектующие и приспособления. После подготовки составных частей начинают их подгонку, среди многочисленных этапов которой:

  • Укладка кирпичей на дно и стенки будущей муфельной печи.
  • Уплотнение двери, которое можно осуществить с помощью силикона, а иногда создают винтовое запирающее устройство.
  • Прокладка нагревательной спирали и т.д.

При выборе оптимального объема рабочей камеры учитывайте размер объектов, которые будут обрабатываться

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
