Подключение электрокотла к системе отопления: инструкция

Самодельный электрический котел. Легкий способ его сделать самому

Мы хотим предложить вашему вниманию самодельный электрический котел для тех, кого не устраивают по различным причинам заводские котлы из магазинов. Обстоятельства у каждого могут быть свои.

Причина может быть, как ценовая (экономичнее самим сделать), так и техническая или просто у человека умелые руки, и он сам хочет сделать электрический котел своими руками.

А кто-то понимает, что починить заводской котел будет сложно из-за ТЭНов, находящихся снизу и других различных заводских заморочках, разобраться в которых не всегда просто.

Мы предлагаем сделать электрический котел самим. Он вас сможет порадовать своей простотой в изготовлении и обслуживании, легкой заменой ТЭНа. К тому же, вы по своему желанию сможете усовершенствовать управление системой отопления.

Конструкция самодельного электрического котла несложная, но производительность тепла такая же, как у магазинных котлов. Если вы уверены в себе, то приступайте к изготовлению электрического котла и не забудьте про заземление.

Иначе можно получить сильный разряд током (если у вас не будет в доме заземления).

Что для изготовления самодельного котла необходимо:

  • цилиндрический котел объемом примерно 3 — 4 литра или труба с заглушками плоскими сверху и снизу;
  • три патрубка размером под ваши трубы;
  • ТЭНы;
  • гайки;
  • воздухоотводчик автоматический сверху;
  • кран шаровой снизу (для слива жидкости из котла при необходимости).

В готовом самодельном электрическом котле, либо сваренном из цилиндра с заглушками, нужно сделать отверстия и наварить на них гайки для соединения с трубами. В нижней части котла вварить патрубок с краном для слива жидкости. Таким образом, у вас получится котел с подачей, обраткой и заполнением котла. Сверху три муфты для монтажа электрических ТЭНов и воздухоотвода. Котел трехфазный. Все управление котла выведено наружу в отдельную коробку. Для удобства в аварийном порядке можно даже вывести напрямую (хотя мы не рекомендуем этого делать).

Куда ставить ТЭНы сверху или снизу выбирать вам. Оба варианта имеют место быть. Есть плюсы и минусы в обоих случаях. Снизу ТЭН неудобно менять, но он защищен от воздуха. Сверху ТЭН легко менять, но нужен воздухоотводчик автоматический сверху. В электрическом котле, когда ТЭНы стоят вверху, то и воздух скапливается сверху.

Совет

Но риск от перегрева ТЭНов без воды убирается тем, что муфты сверху 32-е обрезаны до 20 мм. Тем самым получается короче воздушный карман. К тому же сверху стоит воздухоотводчик автоматический для выхода скопившегося воздуха. Оставшийся воздух втягивается по магистрали трубопровода.

Таким образом, решается задача безопасности котла и устранение возможного перегрева из-за воздуха вверху котла.

Механизм смены ТЭНа в самодельном электрическом котле где ТЭНы сверху. Преимущество

Работа горячего котла останавливается, закрывают краны подачи и обратка. Вода остывает, жидкость уменьшается в объеме, давление падает. ТЭНы выкручиваем, вынимаем. Взамен сгоревшего ТЭНа вставляем новый. Потеря теплоносителя системы минимальная практически никакой нет.

Если ТЭНы стоят снизу, то вы сами понимаете, что придется сливать через нижний кран всю жидкость из сосуда. Это очень неудобно и потребуется добавить Незамерзайку в котел.

За годы работы самодельного котла редко требуется замена ТЭНа. Мощность ТЭНов подбираете самостоятельно. Можно установить реле времени для работы ТЭНа во время дешевых тарифов на электроэнергию.

Описанный самодельный электрический цилиндрический котел рекомендуется использовать, как дополнительный в качестве поддержки теплосистемы в загородных домах и дачах. А если основной, то нужно установить в нем предельный и рабочий термостаты. Один из них поддерживает температуру на нужном уровне, другой не дает закипеть котлу если будет сбой в автоматике.

В качестве основного котла лучше использовать другой котел на основе описанного выше, но модернизированный. Усовершенствованный котел сваривается из трех и более цилиндрических труб параллельно друг другу. На средний дом или дачу хватит 3-х таких звеньев. В каждом цилиндре находится ТЭН.

ТЭНы так же вставляются сверху. Снизу слив воды. В котле вы так же можете изменить управление. Добавить предельный термостат, контрольно-измерительные приборы. И в этот котел вы можете встроить систему DSM-модуль Кситал включить и выключить модуль по смс.

Такое управление очень удобно: когда вас нет вы можете уменьшить температуру до 5 — 7 градусов тепла, а по возвращению домой или на дачу послать смс и повысить температуру котла для того чтобы дом нагрелся к вашему приходу до 16 градусов тепла и выше. Это очень удобно для дач и загородных домов.

Вы экономите свои ресурсы в то время, когда вас нет в здании.

Схема подключения двух котлов с автоматическим управлением

Гидравлически ничем не отличается от ручной системы, кроме одной детали. При подключении двух котлов появляются два обратных клапана. Обратный клапан необходим для того, чтобы исключить паразитные потоки через неработающий котел. Вручную в этой системе ничего не нужно перекрывать. Магистрали всегда должны быть открыты. И в случае если один из котлов не работает, то насос второго котла неизбежно будет гнать теплоноситель через него. От места, где присоединяются котлы к системе, теплоноситель будет двигаться в сторону системы отопления и по малому кругу через неработающий котел. Сопротивление на участке с неработающим котлом намного меньше, чем сопротивление системы отопления. По участку с отключенным котлом теплоносители будут проходить впустую гораздо больше, чем по системе отопления, где будет ощущаться его дефицит. Решают эту задачу — обратные клапаны. Эту же задачу можно решить и путем гидрострелки, но тогда эту уже будет другая система и другие затраты. Обратные клапаны можно установить, например, на возвратной магистрали.

Для автоматической системы одновременной работы двух котлов понадобится дополнительная деталь – это термостат, который будет отключать циркуляционный насос, если в системе есть дровяной котел или любой другой котел с неавтоматизированной загрузкой. Отключать насос у котла нужно обязательно. Потому что, когда в нем прогорит топливо, никакого смысла нет гонять впустую теплоноситель через данный котел, мешая работе второго котла. Который будет подхватывать работу когда первый — остановится. При максимальном диаметре и самом высоком бренде термостата для выключения насоса вы затратите не больше 4000 рублей и получите автоматическую систему.

Почему стоит выбрать электрический котел?

При выборе котла важно учитывать все аспекты: экономичность, экологичность, эффективность работы. Безусловно, наиболее выгодно устанавливать газовый котел, но если нет возможности подключить дом к магистральной подаче газа, то оптимальным решением станет электрическое тепловое оборудование

Безусловно, электрокотлы имеют свои достоинства и недостатки, которые стоит оценить еще до покупки.

Основные плюсы

Сначала отметим бесспорные достоинства электрооборудования. Это:

  • Отсутствие необходимости постройки отдельной котельной. Компактные размеры котла позволяют поместить его в любом удобном месте.
  • Простой монтаж, не требующий существенных затрат.

Основные недостатки

К минусам использования оборудования стоит отнести:

  • Существенное увеличение расходов на оплату электроэнергии. Впрочем, этот недостаток относителен, так как при использовании любых видов котлов придется тратиться на топливо.
  • Зависимость от электроэнергии. В местностях, где отключение электричества происходит часто, следует использовать другой вариант отопительного оборудования.
  • Чувствительность к скачкам напряжения. При существенных скачках напряжения в сети, есть вероятность выхода из строя блока автоматики.

Как как подключить электрический котел к электросети

Прежде чем приступить к подключению электрического котла к сети, нужно оценить состояние проводки, поскольку она должна иметь идеальное состояние. Нужно исключить возможность замыканий. Если будут обнаружены поврежденные участки, необходимо провести их замену. Желательно доверить это ответственное задание квалифицированным специалистам.

Подключение котла к электрической сети лучше доверить специалистам

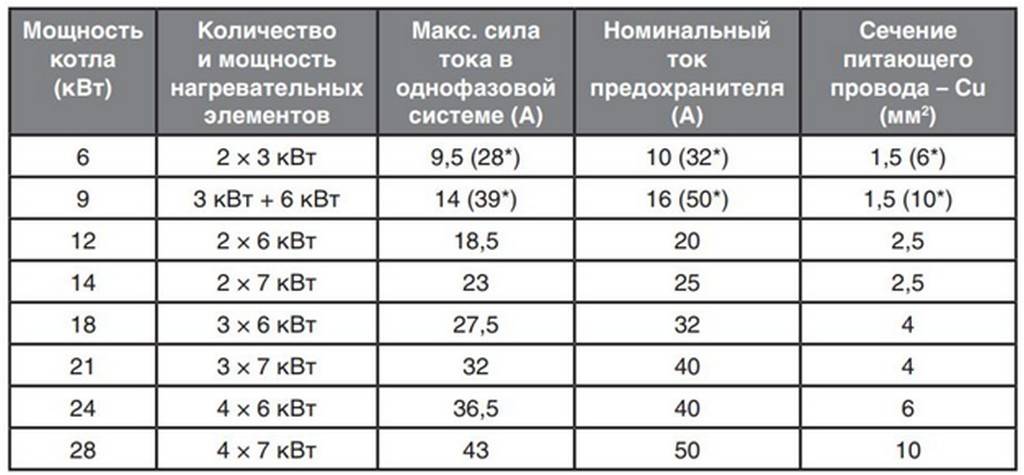

В ходе присоединения используют медную электропроводку, сечение проводов рассчитывается в соответствии с данными, указанными заводом-изготовителем в инструкции к электрокотлу.

Подключение с внешним кабелем осуществляется с использованием особых выводов, расположенных ближе к нижней части котла. Как правило, там же находится клемма с медным болтом, применяемая для заземления прибора.

В данную конструкцию обязательно монтируется управляющее устройство, регулирующее температуры среды как снаружи, так и внутри котла. Чтобы обезопасить электрокотел от перепадов напряжения,необходимо установить УЗО.

Как подключить однофазный котел к 220

Электролинию питания котла на 220 В предохраняет специальный автомат, состоящий из модуля, блока защиты из УЗО и автоматического выключателя.

Обязательным является и процесс заземления. ТЭН в электрокотле предназначен для мощности, не превышающей 220В. Иными словами, к одному концу ТЭНа крепится фаза, а к противоположному— ноль.

Укладка трехжильного кабеля – процесс, необходимый для присоединения котла к сети. К кабелю нужно подобрать соответствующее сечение и автоматы защиты. Только тогда котел будет надежно снабжаться электроэнергией. В этом случае тоже нужно опираться на мощность самого электрокотла.

Как подключить электрический котел трехфазный к 380

Электрические приборы, устанавливаемые для обогрева частных домов, имеют не слишком высокую мощность. В большинстве случае, она не превышает 15.0 квт. Более высокая мощность не допустима службами Энергонадзора. В таких котлах применяются ТЭНы на 220 В.

Для подключения к электросети 380 В монтаж ТЭНов осуществляеття в форме «звездочки», а в противоположном конце — «0». Например, три ТЭНа по 7 Квт, обеспечивают общую нагрузку 21 кВт. В данном случае разрешается применять любой ТЭН вне зависимости от смежного, например, возможен выбор мощности 6, 12 и 18 кВт. Если нагревательные элементы запущены на 380 В, то они соединяются треугольником между фазами.

Важность УЗО

К примеру, мы имеемТЭНы на 220В при 3-х фазном подсоединении. Вы, вдруг, задумали переделывать схему на «треугольник» и осуществили свою затею. Итог: вся «конструкция» просто перегорает.

УЗО сопоставляет силу тока,проходящего по фазам. Если система работает правильно, без сбоев,то данные практически должны совпадать. Но при появлении повреждения или касании человека к поверхности произойдет токовая утечка из некоторой фазы.Появляется токовый дифференциал между проводами. При таком нарушении в сети реле незамедлительно отключит прибор от сети.

Прежде чем приступить к подключению электрического котла к сети, нужно оценить состояние проводки

Автоматическая защита срабатывает при увеличении заданной силы тока в цепи. К примеру, при коротком межфазном замыкании УЗО не сработает, ведь силы токов по фазам станут эквивалентными. Предельная токовая защита полностью выключит цепь, что поможет избежать возгорания электроприборов и проводов.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Для чего нужна обвязка котла

Благодаря обвязке котла можно сэкономить приличную сумму денег.

Главная задача обвязки — защита оборудования от перегрева. Таким образом, достигаются основные ключевые показатели котлов — надежность работы и простота управления. Идеально выполненная обвязка дает возможность добиться значительной экономии, причем не только за счет более рационального использования тепловой энергии, но и благодаря монтажу дорогостоящей контролирующей и регулирующей автоматики. При правильно выполненном монтаже она попросту не потребуется. А если монтаж будет выполнен своими руками, то это еще больше сэкономит семейный бюджет.

Этот вопрос играет еще большую роль при монтаже тех типов котлов, которые не предусматривают автоматические системы. Следовательно, правильно выполненный монтаж обеспечивает максимальную эффективность работы прибора, которая может быть выше, чем у дорогостоящего газового оборудования.

Классическая схема обвязки

Четкое следование правилам схемы обвязки является гарантией надежной работы всей системы в целом

Особенно необходимо уделять повышенное внимание регулировке температуры на входе и выходе, чтобы избежать ее сильных перепадов. В самом начале, перед тем как теплоноситель достигнет необходимой температуры, его циркуляция будет осуществляться в малом контуре

Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Чтобы добиться идеальной регулировки температуры в системе отопления необходима правильная организация нескольких контуров.

Чтобы выполнить правильную обвязку электрического котла будут необходимы некоторые дополнительные материалы:

  • циркуляционный насос;
  • распределительный клапан;
  • балансировочный кран;
  • манометр;
  • шаровые краны;
  • вентили;
  • проходной фильтр;
  • обратный, проходной, воздушный и предохранительный клапаны;
  • муфты;
  • хомуты;
  • тройники;
  • радиаторы отопления;
  • металлические или металлопластиковые трубы;
  • крепежные элементы;
  • гаечные ключи разных размеров;
  • болгарка;
  • сварочный аппарат и т. д.

Обвязку электрического котла можно разделить на 4 типа: схема с естественной циркуляцией, принудительной циркуляцией, классическая коллекторная разводка, разводка на первично-вторичных кольцах.

Система теплоснабжения с принудительной циркуляцией

Помимо этого, в схему обвязки также входят элементы монтажа настенных котлов к системе отопления. Ее можно выполнить несколькими различными вариантами: отопление, горячее водоснабжение, система теплый пол. Если одноконтурная система является достаточно простой и для ее монтажа необходимо всего лишь следовать руководству по установке, то при установке двухконтурных систем придется немного помучаться. В этом варианте схема обвязки разделяется напрямую и смесительную. В прямой схеме температура регулируется при помощи горелки, а при смесительном варианте — с помощью горелки и смесителя с сервоприводом.

Требования к установке

Несмотря на простоту монтажа, существуют определенные требования к подключению электрокотла. Как правило, они касаются особенностей установки оборудования к системе электроснабжения:

  • Стена, на которую устанавливается электрокотел должна быть выполнена из негорючих материалов. Несущая способность должна выдерживать как вес самой установки, так и вспомогательного оборудования и подключений;
  • Линии электроснабжения мне должны проходить вблизи водяных или отопительных трубопроводов. В крайнем случае, провод должен быть защищен специальным рукавом или коробом;
  • Диапазон рабочих температур в помещениях установки должна составлять +5°С…+40°С при относительной влажности не более 85%;
  • Запрещено осуществлять установку помещениях, подвергающихся воздействию высокой влажности;
  • Кабель электроснабжения подключается к собственному УЗО и дополнительно оборудуется промышленным выключателем, у которого расстояние между контактами в разомкнутом состоянии составляет 3мм и более.

Схема отопления с насосом

Контур с принудительной циркуляцией лишен недостатков гравитационной системы. Длина труб и их диаметр могут быть любыми, нужно только установить мощную помпу.

Инструменты и материалы

Дополнительно потребуются:

  • индикатор фазы;
  • кусачки;
  • стриппер (приспособление для снятия оболочки с жил) или нож.

Из инструментов вам понадобится индикатор фазы.

Нужны такие материалы и изделия:

  • медные провода с сечением, соответствующим потребляемому насосом току;
  • клеммы типа WAGO или самоизолирующие зажимы;
  • диэлектрическая клейкая лента;
  • короб для кабеля.

Кроме труб, фитингов и радиаторов, для монтажа контура понадобятся:

  1. Мембранный расширительный бак. Из-за создаваемого помпой избыточного давления систему делают закрытой, поэтому вариант для гравитационного отопления не подойдет. Нужен красный мембранный бак – для технической воды. Синий для питьевой стоит дороже.
  2. Манометр, воздухоотводчик и предохранительный клапан. Вместе они называются группой безопасности.
  3. Трехходовой вентиль с термоголовкой.
  4. Фильтр.

Что делать с конденсатом

Чтобы избежать поступления в котловой бак теплоносителя с температурой ниже +50…+55°С, вызывающего образование кислоты на его стенках, вблизи отопителя монтируют смесительный узел.

«Подачу» и «обратку» соединяют перемычкой с 3-ходовым вентилем, управляемым сигналами от термодатчика. При остывании теплоносителя на впуске в агрегат ниже критической температуры клапан поменяет положение, и произойдет подмес горячего потока в холодный.

Инструкция

Систему отопления собирают по следующим правилам:

  1. Используют трубы ДУ25, при большой протяженности контура – ДУ32.
  2. Горизонтальные участки прокладывают с малым уклоном, необходимым только для дренирования трубопровода, – 2-3 мм/м.
  3. Разгонного коллектора не делают.
  4. Группу безопасности устанавливают со стороны подающего патрубка котла не далее 0,5 м от него. Между теплогенератором и приборами запрещено размещать запорную арматуру.
  5. Насос с фильтром и мембранный расширительный бак подсоединяют к «обратке», чтобы они работали в щадящих условиях при относительно низкой температуре.
  6. Помпу размещают между 3-ходовым вентилем и отопителем.

Схема отопления твердотопливным котлом с насосом.

Нужно предусмотреть возможность аварийного сброса избыточного тепла.

Для этого используют:

  • ветку с радиаторами в неотапливаемых помещениях (например, в кладовой или на веранде);
  • змеевик в котловом баке, подключаемый к водопроводу с одной стороны и канализации – с другой.

Какой выбрать электрический котел для теплого пола

Как говорилось выше, наиболее подходящий прибор для гидрополов — электрокотёл. Он работает автономно, и его не нужно контролировать.

При подборе электрокотла для тёплого водяного пола, лучше уделять внимание тем моделям, в документах к которым прописана допустимость их монтажа в напольных отопительных системах. Иначе, потребуется переоборудование и установка дополнительных компонентов

Выбирать электрокотёл нужно по следующим показателям:

  1. Мощность, которая необходима для отапливания вашего дома. Она зависит от размера помещения, толщины стяжечного слоя и отделочного изделия.
  2. Тип монтажа — установка на стене или на полу. Выбор зависит от наличия места, и веса аппарата. Мощные электрокотлы тяжёлые, размещать их на стену не рекомендуется.
  3. Число контуров — для гидрополов подходят одно или двухконтурные модели.
  4. Система безопасности и регулировки — её присутствие существенно облегчит процесс регулировки и контроля за устройством.

Прежде чем подбирать аппарат, необходимо ознакомиться со сведениями о производителе. Нужно отдавать предпочтение проверенным компаниям, дающим гарантию на свою продукцию.

Для снижения расходов на энергию при сооружении тёплых полов от электрокотла, рекомендовано устанавливать автоматику через специальный датчик, который монтируется на расстоянии 20 см от поверхности.

Признаки неисправности

После установки котла обратите внимание на то, как он работает. Есть несколько пунктов, заметив которые требуется немедленно обратиться к профессионалам

Вот эти признаки:

  • Очень большой расход топлива. В этом случае аппарат, словно ненасытный монстр, пожирает дрова или уголь с бешеной скоростью. Через два-три часа после полной загрузки он снова пуст и ему нужна дозаправка.
  • Не получается регулировать температуру подачи воды на отопление.
  • Третий пункт тоже просто заметить. Если вы загрузили бак по полной, но температура не поднимается выше 60 °C.
  • Слышны взрывы в дымоходе.
  • На дымоходе видны выделения смолы или дёгтя.
  • Быстрое закипание.
  • Батареи холодные, а котёл показывает высокую температуру.

При обнаружении одного из семи признаков не пытайтесь сами разбираться в проблеме. Лучше сразу обратитесь к специалистам, благо, их на рынке очень много.

Особенности подключения электрокотла

С одной стороны нельзя назвать монтаж отопительного котла очень сложной работой, а с другой – обустройство системы обогрева дома требует соблюдения определенной технологии установки электрокотла. Преимущества электрокотла, изображенного на фото, перед другими видами отопительных приборов в том, что его можно установить в любой точке системы теплоснабжения, и он будет хорошо функционировать, но при условии выполнения правильной обвязки данного нагревательного устройства, согласно схеме подключения электрического котла отопления.

Электрокотел одинаково эффективно работает в конструкциях с естественной и принудительной циркуляцией жидкого теплоносителя. Прибор следует устанавливать в самой низкой точке электрической системы отопления. благодаря чему достигается самый высокий уровень прогрева батарей. Подающую трубу необходимо расположить на минимальной высоте.

Вне зависимости от схемы теплоснабжения с электрическим котлом в ней непременно должно быть заземление прибора. Устройство можно подключать к электрощиту, но нулевую фазу использовать запрещается. Это не просто опасно: оборудование воспринимает такие действия как короткое замыкание. Правильное подключение электрокотла к сети является одним из условий надежной работы отопительной системы. Необходимо также подобрать качественные комплектующие, а кроме этого нужна профессионально выполненная обвязка электрического котла отопления. Правильно сделанная работа обеспечит незначительную разницу в температуре жидкого теплоносителя на входе и выходе устройства. Для этого большое значение имеет верное размещение электрокотла с его последующим подключением (прочитайте: «Подключение электрокотла к системе отопления: инструкция «). Только при соблюдении данных правил, теплоноситель сможет максимально эффективно отдавать тепло радиаторам.

Схемы подключения отопления частного дома своими руками

В случае с монтажом парапетного газового котла, который также может быть двухконтурным, понадобится отдельно устанавливать циркуляционный насос, размещаемый на трубе, являющейся обраткой, а также расширительный бачок и прочие дополнительные обвязки. Даже сегодня есть сторонники такого метода разводки коммуникаций для обогрева помещения.

Отопительные приборы

При отсутствии специальных указаний при установке котла используются такие правила: Ширина прохода с лицевой стороны котла должна быть не менее 1м. В небольших частных домах применяются такие типы двухтрубных систем отопления: тупиковая; коллекторная лучевая. Основным минусом такой разводки является некоторое увеличение метража труб. В этом случае горячая вода, идущая от котла, поступает к радиаторам по одной трубе, а отвод уже остывшего теплоносителя выполняется по другой. Считаются одними из самых долговечных и экономичных котлов.

Колебания фиксируются датчиками, и при необходимости система приводит их к нормальным параметрам. Такой насос относится к категории аварийного оборудования и работает на аккумуляторной батарее. Основная задача насоса заключается в подаче остывшей воды в котел для ее нагрева и распределение уже подогретого теплоносителя по системе. К тому же применение такой схемы для отопления с электрокотлом подразумевает сложный процесс балансировки. В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом.

Обязательным условием правильной циркуляции воды в самотечной системе является монтаж труб под небольшим — до — углом. Даже при использовании многотарифной системы затраты на обогрев дома таким способом будут на порядок выше, чем в случае с дровяным нагревателем. В основе всех котлов, работающих на твердом топливе, положен принцип Колпакова, когда сперва прогревается котел, а далее температура поддерживается на определенном уровне, чтобы обеспечить стабильность нагрева теплоносителя. Чтобы добиться хорошего эффекта в использовании полученной энергии, необходимо установить тепловой аккумулятор. Ведь батареи пойдут по внутреннему периметру, вдоль несущих стен, причем даже последний радиатор должен располагаться немного выше котла. Подключение теплого пола к системе отопления. 4 способа подключения.
