Теплый пол без стяжки – делаем водяной и электрический пол своими руками

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к  выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

  • фольгированного полиэтилена — особенно для полов с минимальной толщиной;
  • профильных полистирольных  мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
  • пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).

Комплектующие для коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:

  • коллекторы с настроечными клапанами;
  • фитинги для присоединения контура — они подбираются индивидуально;
  • воздухоотводчики автоматического типа;
  • кронштейны для крепления устройства к стенке;
  • дренажные сливные краны;
  • шкаф из металла;
  • смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
  • термометр для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.

Деревянные полы

Настил из досок представляет собой несколько слоев, расположенных по порядку:

  1. Черновой;
  2. Теплоизоляционный;
  3. Гидроизоляционный;
  4. Чистовой (основание пола);
  5. Отделка (напольное покрытие).

Для создания тепловой системы добавляется слой отопительных элементов.

Если отсутствует бетонный фундамент, постройка пола в деревянном доме производится на столбах или на лагах. При наличии ровного фундамента, его создание происходит довольно просто, в другом случае придется строить фундамент либо заливкой бетоном, либо с помощью балок. Постройка фундамента на балках имеет два метода:

  • метод лагов. Балки кладутся последовательно с промежуточным расстоянием 3-4 метра, а их концы заводятся в стены здания;
  • метод столбов. В данном варианте балки не связаны со стенами дома. Изначально устанавливаются столбы, а сверху несколькими слоями стелиться рубероид. Поверх рубероида кладутся балки таким образом, чтобы они полностью опирались на столбы и фиксировались к ним с помощью гвоздей или саморезов.

По типу конструкции деревянный пол делятся на две группы:

  • однослойный;
  • двухслойный.

В зависимости от толщины положенных досок и межбалочного расстояния, однослойный вид может быть установлен как на лагах, так и без них. Если расстояние между балками не превышает полметра, то доски можно класть прямо на балки. Установка в деревянном доме двухслойного настила требует добавления чернового слоя, или как его еще называют – основание. Черновые доски располагаются на нижней стороне балок, и сверху них крепится утепляющий слой до 80 мм: утеплитель или керамзитовый.

Для создания максимального утепления используется теплоизоляционный заполнитель, который располагается между черновым и чистовым полами. При прокладке заполнителя нужно оставить небольшую щель, размером 3-6 сантиметров. Этот зазор обеспечит надежную циркуляцию воздуха и предотвратит разрушение досок от повышенной влажности, появления грибка.

Теплый пол по деревянным лагам. Способ первый

Данная схема позаимствована из правил монтажа кабельного электрического тёплого пола, но она подойдет и для водяного.

Суть данного способа подразумевает расположение лаг размером 50×150 мм на расстоянии 60 см друг от друга. Лаги ложатся на уже существующий пол, при условии что он имеет горизонтально ровную поверхность и высота потолка окон и дверных проемов позволяет поднять высоту уровня пола почти на 20 см. Так, как такое бывает редко с нижней стороны лаг монтируют так называемый фальшпол.

Фальшпол делают из досок, ДСП или OSB. Основная его функция удержания утеплителя и трубы пола.

При этом сохраняется высота уровня пола, а в некоторых случаях, при возможности конструктивных особенностей здания уровень пола можно сделать ниже, при этом увеличить высоту до потолка.

Все деревянные материалы должны быть обработаны антисептиком, конечно если это не листы OSB.

Между лагами закладывается утеплитель.

Данная технология не самая лучшая при устройстве водяного теплого пола без стяжки, так как между трубой и чистовым покрытием образуется достаточно толстая воздушная подушка. А воздух является хорошим теплоизолятором. Поэтому, чтобы прогреть пол, необходима более высокая температура теплоносителя в трубах, и уж точно его нельзя будет использовать в качестве основного отопления для жилища. Поэтому советуем вам присмотреться к одному из следующих вариантов, чтобы сделать водяной теплый пол без бетонной стяжки.

В каких случаях используют теплый пол без стяжки

Установка водяного контура без цементно-песчаного покрытия может выполняться по разным причинам. В основном такого типа монтаж выполняется в таких случаях:

  1. Увеличение теплоотдачи системы. Укладка бетонной стяжки для теплого пола выполняется слоем не менее 3 сантиметров. Такое покрытие несколько снижает уровень тепловой отдачи. Также немалое значение имеет вид финишного покрытия. Если предполагается укладка плитки, то используется специальный клеевой раствор.  При этом выполнять предварительную стяжку совершенно нецелесообразно.
  2. Наличие основы из дерева. Использование бетонного покрытия приводит к дополнительным нагрузкам. Для деревянных конструкций пола стяжка может стать причиной деформации и повреждения несущих балок и самого покрытия.
  3. Сохранение высоты пола. Для укладки контура используется пирог, состоящий из утепляющих и гидроизоляционных материалов. На него укладываются трубы. И если добавить 5 сантиметров стяжки, а сверху финишное покрытие, то высота пола существенно увеличится. Избежать этого можно с помощью монтажа без песчано-цементной заливки.

Вес стяжки на один квадратный метр составляет более 250 килограмм. Поэтому укладка системы обогрева пола без бетонной заливки производится практически во всех каркасных деревянных конструкциях.

Технология устройства водяного теплого пола в деревянном доме

Технологий укладки труб несколько. Разберем детально каждую.

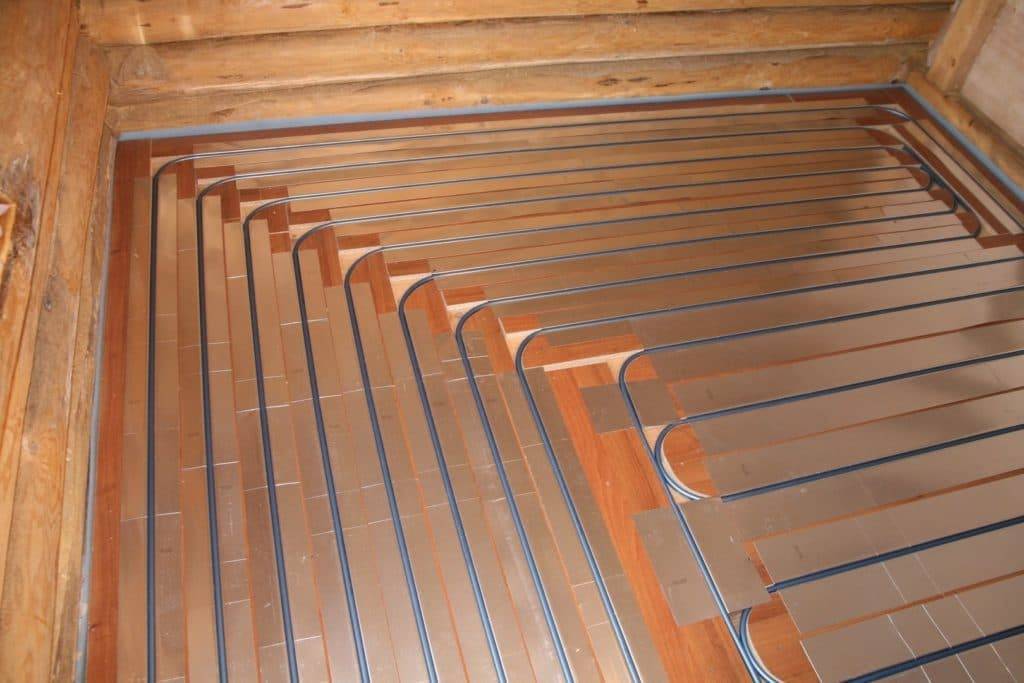

Технология Uponor

Способ укладки Uponor пользуется большой популярностью своей простотой и доступностью в финансовом плане. Суть в укладке хвойных досок толщиной 20 мм и шириной 15-20 см (зависит от шага укладки) на лаги с просветом в 2 см. В эту щель и укладывается контур. Методика хорошо видна на приведенной ниже схеме.

Технология имеет некоторые отличия для цокольного этажа и второго. Рассмотрим вариант укладки труб на черновой пол над подвалом:

  • к лагам, заподлицо с нижней кромкой, прибиваются черепные бруски сечением 25 х 25 мм;
  • на прибитые бруски саморезами крепится черновой пол из досок толщиной 20-22 мм;
  • проводятся гидроизоляционные работы рулонным гидроизоляционным материалом. Мембрана укладывается поверг лаг внахлест, с заходом на стены;
  • швы проклеиваются скотчем;
  • между лагами укладывается утеплитель из базальтового волокна. Его толщина должна быть на 5 см меньше высоты бруса, использованного под лаги — нужен вентиляционный зазор;
  • утеплитель закрывается полиэтиленовой пленкой — перекрывается доступ пара в утеплительный слой;
  • поперек лаг набиваются доски. Толщина материала — 20 мм. Расстояние между досками — 2 см. В местах, где будет петля трубы, доска должна быть короче и не доставать до стены 15-20 см. Чтобы не запутаться, доски укорачиваются поочередно. При этом, короткая доска у одной стены должна прилегать к другой практически вплотную — отступ 30 мм для технологического зазора на случай разбухания пиломатериалов от влаги;
  • в щели вставляются специальные металлические пластины-рассеиватели с выемкой под трубы;
  • укладывается контур;
  • трубы контура подсоединяются к коллектору;
  • проверяется герметичность системы;
  • поверх труб настилается OSB, фанера или ДСП;
  • укладывается финишное напольное покрытие.

Работы на втором этаже проводятся в том же порядке, что и на первом. Отличие в следующем:

  • к балкам перекрытия черновой пол прибивается снизу, без использования черепных брусков. Это могут быть доски, OSB, фанера;
  • меняются местами паро- и гидроизоляционные пленки. Снизу полиэтиленовая пленка, тип В, сверху мембрана.

Некоторые мастера не укладывают утеплитель. Насколько это верное решение редакция сайта судить не берется. Собственного опыта нет, а доверяться публикациям в интернете перестали — слишком много в статьях неточной информации.

Полистирольная система

В этой разновидности монтажа водяного «теплого пола» доски заменяются специальной плитой из пенополистирола, в верхней части которой есть бобышки. Пошаговый ход работ выглядит так:

  • к лагам на первом этаже прибиваются черепные бруски;
  • настилается черновой пол;
  • проводится утепление пола между лагами с одновременной паро- и гидрозащитой утеплителя;
  • по периметру стен крепится демпферная лента — необходимо устроить технологический зазор;
  • поверх лагов настилается ровное покрытие. Это могут быть ГВЛ, ДСП, фанера, ОСП. Прикручивать настил нужно оцинкованными саморезами по дереву;
  • на подготовленную поверхность укладываются пенополистирольные плиты;
  • между бобышками укладываются металлические рассеиватели. Многие специалисты отказываются их устанавливать и укладывают трубы непосредственно на плиты. Конечно, разница есть, но не столь значительная, как об этом говорят и пишут приверженцы металлических пластин;
  • контур из трубы укладывается в пластины.

Дальнейшие операции такие же, как и в предыдущем способе.

Альтернативные варианты

Пытаясь сэкономить, местные умельцы предложили несколько интересных вариантов укладки труб водяного отопления.

  • В доме без подвала делается утеплительная грунтовая подушка — засыпается слой керамзита толщиной 40-50 см, а наверх насыпается слой песка. Все это трамбуется, а затем выравнивается. Пеноблоки укладываются просто на песчаную подушку. Между собой берутся на клей. По полученной поверхности чертится схема раскладки контура. Болгаркой или бензопилой вырезаются каналы 20 х 20 мм под трубы. Укладывается контур. Сверху настилается фанера, ГКЛ, ГВГ, ДВП или ОСП. Монтируется финишное напольное покрытие.
  • Берутся плиты пенополистирола. В них специальным прибором вырезаются каналы под трубы. Металлические рассеиватели заменяются на пищевую фольгу.
  • 3.Покупаются дешевые деревянные наборы для укладки контура. Здесь также в качестве рассеивателя используется фольга.

Разновидности полистирольных плит

Полистирольные плиты могут быть двух видов:

  • маты с выступами или пазами, в которые укладываются трубы;

  • гладкие маты.

Проще всего осуществлять монтаж отопительной системы на плиты с выступами – это так называемые бобышки, между которыми легко укладывать трубы, сделанные из любого материала:

  • полиэтиленовые;

  • металлические;

  • металлопластиковые.

Полистирольные маты можно укладывать на основание, выполненное из дерева или бетона. Конструкция с использованием этих плит может выдержать любое финишное покрытие, даже плитку. Если полистирольные плиты не имеют бобышек – гладкие, то пазы для укладки труб следует вырезать самостоятельно. Это бюджетный вариант, наиболее часто можно встретить листы обычного пенопласта (ПСБ-С-35, 50), или экструдированный полистирол – пеноплекс. Листы имеют толщину до 4 см.

Укладка полистирольной системы с использованием гладких листов пенопласта для теплого пола

Маты с выступами представляют собой тот же лист пенопласта, на поверхности которого есть специальные выступы или цилиндры, высота их 25 мм. Между этими цилиндрами удобно размещать трубы. Наиболее часто для систем теплого водяного пола, применяются полиэтиленовые трубы с диаметром 16 мм, закрепленные в пазы – они надежно зафиксированы и не сдвигаются. Кроме того, на таких матах установлены монтажные замки, благодаря которым процесс сборки значительно упрощается.

Для наилучшего распределения тепла от нагревательных элементов, в системе используются металлические пластины. Они размещаются на участках, где трубы будут лежать ровно, и способствуют созданию сплошного теплового поля.

Теплый пол под ламинат без цементной стяжки

Используемые материалы

Непосредственно перед укладкой греющих водяных полов в деревянном доме сами основания надежно утепляются. Поэтому на подготовительном этапе придется подобрать следующие группы комплектующих изделий:

  • марку утеплителя;
  • материал водоводов (труб);
  • тип и марку утеплительных пластин.

Теплоизоляторы

Из известных и доступных пользователю материалов для утепления отопительных конструкций оптимально подходит базальтовая (каменная) вата. Теплоизолятор проницаем для водных паров и хорошо сочетается с древесиной, позволяя ей «дышать» и не допустить гниения

С другой стороны, при монтаже минеральной ваты важно обеспечить условия для удаления паров, так как в противном случае она намокает и теряет свои теплоизоляционные свойства

Для утепления покрытий на первых этажах рекомендуется применять утеплители на ее основе плотностью 40-80 кг/м³ и толщиной до 200 мм. Для межэтажных перекрытий вполне подойдет тот же материал толщиной 50-100 мм. Его задача в этом случае расширяется и помимо теплоизоляции дополняется получением хорошей звукоизоляции.

Трубы для теплого пола


Для водяного контура подходят трубы из металлопластика, полиэтилена или полипропилена

При выборе труб, укладываемых на маты для теплого пола без стяжки, обязательно учитываются следующие моменты:

  • Выбираются трубные изделия диаметром 16 и 20 мм.
  • Самыми подходящими материалами считаются сшитый полиэтилен, металлизированный пластик и медь. Предпочтение отдается полимерным изделиям на основе СП.

Качественные полиэтиленовые трубы от известных производителей стоят не дешевле образцов из металлопластика и почти не уступают им по эксплуатационным показателям. Принципиального различия между отдельными видами полимерных изделий нет, для теплых полов они одинаково хороши.

Медные трубы заметно дороже, а на их монтаж расходуется много сил и времени. Зато по тепловой отдаче с медью не сравнится ни один из известных материалов

Единственное, на что в этом случае обращается внимание – недопустимость их использования в комплекте с алюминиевыми распределительными пластинами. Эти металлы несовместимы по своей химической структуре, из-за чего зона контакта со временем окисляется, а затем разрушается

Распределительные пластины


Теплопроводность алюминия высокая, поэтому его часто используют под водяной контур

Поскольку теплопроводность у заготовок на основе алюминия выше, чем у стальных изделий, этот материал чаще всего используется при их изготовлении (за исключением разводки из медных труб). При этом следует знать, что хорошие алюминиевые пластины значительно дороже своих оцинкованных аналогов (примерно в 1,5-4 раза). Наблюдаемый разброс цен связан с различной толщиной пластинчатых заготовок. Поэтому специалисты советуют выбирать для отвода тепла толстостенные пластинки, способные аккумулировать, а затем отдавать тепловую энергию.

Распространенные ошибки

Большинство домашних мастеров считает, что проведение предварительных измерений конструкции необязательно. На самом деле это заблуждение

Крайне важно заранее провести все расчеты и внести их в план укладки. Это касается количества материалов, размера плит, общего веса, который выдержит перекрытие, и так далее

Еще одной распространенной ошибкой является включение системы сразу после завершения установки. Делать это не следует, поскольку жидкие материалы, если таковые использовались, должны хорошо схватиться. Нужно подождать несколько дней, а затем включать нагрев. Температурные датчики считаются расходным материалом, поэтому их следует устанавливать так, чтобы можно было легко добраться и заменить.

Вне зависимости от того используется бетонная стяжка или нет, все обогревающие гидросистемы после монтажа опрессовываются, после чего выполняется пробный запуск

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

  • полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
  • плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
  • алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
  • листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
  • саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
  • демпферная лента толщиной в 5 сантиметров;
  • клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна.

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

  1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
  2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
  3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
  4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
  5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
  6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
  7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Ошибки при монтаже тёплых полов без стяжки

Рассмотрим основные ошибки, которые можно сделать при установке тёплых полов.

  1. Не делаются измерения — полагают, что не обязательно делать замеры конструкции до её установки и после монтажа. Но во время сделанные замеры позволяют выявить и устранить нарушения, в противном случае, они могут привести к серьёзным проблемам в работе системы.
  2. Спешка при монтаже — следует тщательно закреплять все детали, чтобы впоследствии не пришлось разбирать конструкцию.
  3. Глубокое размещение датчиков температуры — этого не стоит делать, так как они не редко ломаются, и требуется их замена.
  4. Сильное желание сэкономить — на срок эксплуатации и функционирование системы влияет качество материала, чем он лучше, тем стоит дороже. Поэтому, разумнее использовать изделия высокого качества, чем потом отдавать деньги, и тратить время на ремонт системы.

Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.

Как выбрать тип нагревательного элемента

Вообще выбирают какой электрический пол сделать под конкретный тип покрытия. Не все нагреватели одинаково хорошо совместимы с разными напольными покрытиями. Второй критерий — надежность. Тут без вопросов. Самый надежный — кабельный теплый пол, причем резистивный. При всех своих недостатках, он реже выходит из строя чем саморегулирующийся. А так как он укладывается в стяжку, то ремонтировать пол — та еще затея. Давайте пройдемся по всем видам электрического теплого пола.

Муки выбора

Карбоновый теплый пол: идеально под ламинат (не нужна стяжка)

Практически все виды электрического теплого пола укладываются в стяжку либо в плиточный клей. Исключение — карбоновая пленка. Под жесткие напольные покрытия (а конкретно — под ламинат), она укладывается просто на ровное основание. То есть, на основание расстилается тепло-звукоизолирующая подложка, на нее — карбоновая пленка, а сверху укладывают ламинат. Никаких мокрых работ, никаких сложностей.

Проще всего с карбоновой пленкой

Одну комнату можно сделать за несколько часов. Самое сложное — электрическая часть. Надо соединить куски пленки, подключить их к терморегулятору (его еще установить и подключить надо), а также расставить тепловые датчики. Но эта часть требуется для всех типов электрического подогрева.

Минусом карбонового теплого пола считают способ нагрева. Он излучает тепло в инфракрасном диапазоне. Не все уверены в полезности этого излучения. К плюсам и особенностям можно отнести то, что такой теплый пол легко ремонтировать/заменять. Этот и еще водяной деревянный имеют такой плюс.

Кабельные маты под плитку

Собираетесь сделать теплые полы под плитку? Проще всего будет с кабельными матами. Кабельный мат — это полимерная сетка с приклеенным к ней греющим кабелем. Она уже готова к укладке. Расстилается на относительно ровное основание (бетонная плита, влагостойкая фанера или другой тип сухой стяжки). Сверху на плиточный клей кладут плитку.

Всего сложностей — специальный плиточный клей для теплого пола, да выдерживать минимальный слой. Ну, еще не забыть про то, что:

  • Плитка не должна упираться в стены — нужен тепловой компенсационный зазор. Щель не оставляем пустой, заполняем эластичным материалом. Как вариант — демпферная лента, эластичный герметик, затирка для швов.
  • Затирка для швов тоже должна быть специальной — эластичной.

Недостаток этого типа подогрева плиточного пола — низкая ремонтопригодность, поэтому стоит брать кабельные маты проверенных фирм и из резистивного кабеля, так как саморегулирующийся горит чаще. При выборе производителя лучше не экономить. В случае проблем, потери будут большими: плитка+клей+греющий элемент. Даже если делать теплые полы своими руками. А если еще и за работу заплатить, совсем обидно.

Поэтому кстати, лучше карбоновые маты не использовать. Идея хорошая, но пока не отработана технология. Часто прогорает место соединения карбонового прута и кабеля. Выход из строя одной-двух перемычек незаметен, так как остальные работают. Но, через некоторое время, холодным становится солидный участок, а потом и вовсе весь пол. «Вскрытие» обычно показывает, что карбоновые перемычки отгорели.

Теплый пол из греющего кабеля

Кабель для теплого пола укладывают на ровное бетонное основание в стяжку. На бетон расстилают теплоизоляцию, по ней раскладывают кабель, сверху заливают ЦПС или бетоном. Бетон можно лить при толщине плиты не менее 5 см.

Электрический теплый пол из греющего кабеля

В общем-то, очень похоже на то, как используют греющие маты, если не под плитку. Но плюс кабеля в том, что его можно укладывать с разным шагом. Например, вдоль наружных стен сделать шаг меньше, на остальной площади — реже. Минус в том, что укладка его занимает больше времени чем настил матов. Но, если делать теплый пол своими руками, разница в несколько часов несущественна.

В принципе, в этот пирог можно уложить любой из нагревательных элементов, представленных выше. Не советуют только класть карбоновую пленку — она разрушается в бетоне. Другие укладываются без проблем. И сверху можно настелить любое покрытие. Правда, могут потребовать еще выравнивающие слои. Особенно если теплый пол делаете впервые и со стяжкой раньше дел не имели.

Технология монтажа теплого водяного пола с применением плит из полистирола

Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.

Этапы монтажа теплого водяного пола:


Настильная схема устройства теплого пола

  • Поверхность чернового пола очищается от пыли и мусора;
  • Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
  • Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
  • Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
  • Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
  • Для более прочной фиксации можно стыки обработать клеем;
  • Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;

    Преимущества профильных теплоизоляционных плит

  • В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
  • Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
  • После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
  • Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.

Выбор способа укладки

Выбор способа зависит от применяемого нагревательного элемента. Он может быть в виде:

  • нагревательного кабеля;
  • нагревательного мата;
  • инфракрасной плёнки.

Самой трудоёмкой считается укладка кабельного пола. Для правильного монтажа нужно делать бетонную стяжку. В ней непосредственно утапливается сам кабель.

В случае вторичного жилья выполнить такие работы проблематично: требуется согласие управляющей компании. Кроме этого, нужно рассчитать нагрузку на несущие стены с учётом бетонного основания. От правильности замеров и проведения работ будет зависеть целостность всей конструкции.

Вторичные квартиры обычно оборудуют термоматами. Это рациональное решение в данном случае, так как тонкий кабель остаётся прикрепить к сетке в определённой очерёдности и плотно закрепить. Устройство совершенно безопасно. Поверх него можно настилать любое напольное покрытие.

Инфракрасная плёнка выбирается для системы обогрева тогда, когда монтируется система под ламинат или плитку без знаний и опыта, но требуется провести её самостоятельную установку. Принцип работы плёнки аналогичен работе с термостатами, но дорожки располагают не по верху крепления, а внутри него. Тогда инфракрасное излучение будет быстро и безопасно прогревать всё пространство комнаты.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
