Как собрать оборудование для производства пеноизола своими руками

Оборудование для изготовления пеноизола своими руками

Сейчас производят много устройств для изготовления пеноизола, среди них есть оборудование, позволяющее изготовить его самостоятельно.

При этом можно:

Купить готовый агрегат, в котором есть газожидкостная установка, необходимый набор кранов и шланг для подачи пены. Кроме того, потребуется компрессор и емкости для устройства ресивера вместимостью 20-300 литров;
Изготовить своими руками устройство, производящее пеноизол, используя готовые чертежи.

Бывшие в употреблении установки для изготовления пеноизола, покупать не стоит. Причина в изношенности оборудования, которая прямо отразится на качестве готового утеплителя. Кроме того, в каком состоянии действительно находится оборудование, продавец не признается. Вы можете получить множество проблем, купив подержанную установку. Лучше сразу купить новую установку.

Если вы решили использовать второй вариант, потребуется найти все компоненты для производства пеноизола:

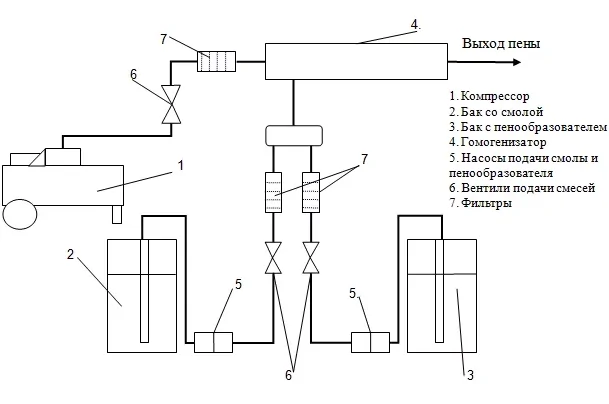

Блок-схема монтажа установки для изготовления пеноизола

Оборудование подразделяют строительное и цеховое. Следует помнить о важных параметрах, которые должна иметь установка для пеноизола:

Монтаж оборудования выполнить несложно;
Установка должна быть простой в использовании;
Иметь необходимый для вас уровень производительности;
Хорошее смешивание компонентов;
Необходима возможность изменения рабочих параметров;
Оборудование лучше использовать небольшое по габаритам и легкое;
Очень важна высокая износостойкость.

Купив пакет документов, агрегат можно смонтировать самостоятельно, запчасти приобрести несложно.

Устройство пенообразователя

Недорого вам обойдется конструкция, в которой есть самые необходимые комплектующие:

Установка для формирования пузырьков в растворе;
Шланг для перекачки пены;
Вентиля;
Компрессор подходящей производительности;
Подручные материалы;
Бочки вместимостью не более 300 л.

Удобно использовать вихревые или плунжерные насосы, при этом учитывают материал, используемый при изготовлении внутренних частей. Лучше если они будут пластиковыми, керамическими, из нержавейки или хоть покрыты никелевым напылением.

Насос, предназначенный для перекачки пены к месту самостоятельного утепления тоже лучше купить плунжерный. Пена формируется при низком давлении в специальном генераторе. При этом эффективней двойное вспенивание, на выходе получается полусухой пеноизол, так он не станет просто вытекать из полости. Устанавливают один насос для подачи смолы и второй для перекачки пены. по шлангу.

Компрессор нужен достаточной мощности, при его выборе учитывают расход смолы, который для получения качественного материала не должен превышать 25 кг.

Схема пеногенератора

Если вам пеноизол нужен для своего дома, то оборудование удобно монтировать прямо на стройплощадке.

Сначала смешивают концентрированную смесь отвердителя и пенообразователя. На 10 литров концентрата потребуется 0.25 л ортофосфорной кислоты и 0.5 л пенообразователя все разбавляют в 10 литрах подогретой до 60-80 градусов водой. Раствор хорошо перемешивают, когда в нем не будет сгустков и комочков то концентрат готов, его можно в таком виде хранить до 6 месяцев. В подготовленную емкость 10 л теплой воды наливают 1 л заранее смешанного концентрата.

Плюсы карбамидного пенопласта и минусы

На вид карбамидный пенопласт представляет собой белую, воздушную, упругую и пористую массу. Пена заполняет все щели и отверстия в стене, поле и потолке. После застывания пеноизол становится пористым утеплителем.

Плюсы пеноизола:

Материал достаточно прочный и долговечный. При этом выделяют экономичность пенопласта. Пеноизол служит от 50 до 70 лет.
Материал отлично удерживает тепло.
Подходит для всех поверхностей.
Пеноизол пропускает воздух. Благодаря этому материал дышит и не накапливает конденсат.
Огнестойкость пенопласта. При контакте с пламенем происходит затухание источника возгорания.
Грызуны не портят материал. Пеноизолу не страшен грибок и плесень.
Устойчив к химическим реагентам.
Пенопласт безопасный для окружающей среды и здоровья человека.

Но у пеноизола есть и недостатки. Так отмечают склонность к усадке материала. При застывании пенопласта появляется неприятный запах. Он может говорить о некачественном материале и нарушении технологии производства.

Плюсы пеноизола превосходят минусы. При этом аналогичный материал пенополистирол не пропускает воздух, может загораться, несовместим с некоторыми материалами, неустойчивый к ультрафиолету. Два этих материала схожи между собой, но технология производства отличается.

Ситуация на российском рынке

Пока на строительном рынке не так много поставщиков этого широко востребованного материала – в основном крупные компании. При этом стабильный рост использования утеплителя продолжается благодаря многим его положительным качествам, и на российском строительном рынке на данный момент существует дефицит предложений. Строительные фирмы в регионах заинтересованы в появлении новых конкурентоспособных производителей.

Таким образом, именно сейчас бизнес на мини-производстве пеноизола в России может стать очень перспективным вариантом для всех, кто думает об открытии своего дела. Еще одним преимуществом этого производства является тот факт, что цена оборудования может быть очень доступной, и для начала работы не потребуется крупных инвестиций.

Технические показатели

По сравнению с традиционными утеплителями пеноизол имеет много преимуществ. К основным характеристикам, достойным внимания, можно отнести:

Теплопроводность. Единственный низкий показатель — 0,041 Вт/м/К. Чтобы обеспечить хорошие показатели, достаточно уложить слой толщиной 10 см.
Звукоизоляция. Шумопоглощение находится на вполне достойном уровне. Оно составляет примерно 65%.
Огнестойкость. Группа горючести, к которой относится пеноизол, обозначается как Г-1. Категория воспламеняемости у него — В-2. Это указывает, что при воздействии пожара он не плавится. При достижении высоких температур материал начнёт испаряться, при этом не будут вырабатываться токсичные вещества. При условии открытого огня формируется в 10 раз меньше дыма по сравнению с пенопластом.
Устойчивость перед химическими компонентами. На агрессивные среды утеплитель никак не реагирует. Это в первую очередь касается растворителей органического происхождения.
Стойкость перед влажностью. Пеноизол отличается свойством хорошо впитывать влагу, но с равным успехом он ее отдает. Характеристики материала при этом не страдают. Он способен вбирать в себя до 1/5 влаги. В дальнейшем пеноизол ее испаряет. Чтобы не допустить образования плесени на стене, обустраивают вентиляционный зазор. Теплоизолятор впитывает в себя примерно 20% влаги на протяжении суток.
Паропроницаемость. Рассматриваемый утеплитель гигроскопичен, а потому предоставляет возможность дышать стенам. Воздух свободно циркулирует в толще конструкции.

Финансовый план бизнеса по изготовлению пеноизола

Чтобы купить установку для производства пеноизола, обеспечить сырьевой запас и подготовить к работе цех, потребуется как минимум 500000 руб. Домашний бизнес можно организовать с чуть меньшими капитальными вложениями – от 200000 руб. А работа на строительных объектах потребует затрат в размере от 100000 руб.

Если вы собираетесь организовать собственный автопарк для доставки клиентам готовой продукции, прибавляйте к затратам еще и покупку транспорта. Это внушительные затраты, поэтому на первых порах можно предлагать потребителям услуги самовывоза купленного пеноизола.

Конечная прибыль от бизнеса будет зависеть от объемов выпуска пеноизола и установленной цены на материал. «Средние» линии изготавливают до 20 м2 теплоизолятора за смену. Есть и более мощное оборудование, но приобретать такое начинающим предпринимателям невыгодно пока не налажены каналы сбыта – станки будут простаивать. Стоимость пеноизола на оптовом рынке – от 800 руб/м2. И если реализовывать весь изготовленный материал можно выручать на его продажах до 500000 руб. Чистая прибыль, за вычетом переменных затрат, составит не менее 200000 руб.

Обозначенные цифры – оптимистичный расчет

Если продукция будет залеживаться на складе, то предприниматель не получит высоких доходов – поэтому важно все силы бросить на организацию продаж изделий. Как показывает практика, на окупаемость проекта уходит менее года

Сборка оборудования

Составляющие элементы можно купить в интернете, по более доступной цене. Обычно для этого обращаются к частным продавцам, размещающим свои сообщения. Некоторые компании-производители тоже действуют по такой схеме реализации. Технология процесса, чертежи описаны на тематических порталах.

Самые недорогие устройства содержат следующие приспособления:

компрессоры;
пластиковые бочки, где хранятся растворы с катализатором. Объёмом минимум в 300 литров;
шланг, через который подают смесь. Недостаток у такого оборудования только один – ненадёжность. Но его легко избежать;
газожидкостная установка;
набор с кранами.

Некоторые детали наверняка найдутся в запасе у владельцев. А вот на насосе экономить не стоит, он должен быть как можно качественнее. Эффективны модели, поддерживающие так называемое двойное вспенивание, когда производят пеноизол, оборудование своими руками тоже можно изготовить.

Плунжерные и вихревые агрегаты станут оптимальным выбором в большинстве ситуаций. Главное – защитить их от попадания внутрь крупных частиц, для чего приобретаются дополнительные фильтры.

Корпус насоса лучше брать металлический, тогда срок службы будет максимальным. Лучше найти проверенного продавца, который не вызывает сомнений. Тогда и утепление материалов потом будет качественным.

Важные характеристики утеплителя

Следует понимать, что от качества аппарата будет зависеть и качество готовой продукции. Следует также отметить те важные составляющие, которыми должен обладать пеноизол:

Легкость сборки перед тем, как начать работу. Должна присутствовать и простота в использовании.
Уровень производительности должен быть очень высок.
Смешивание компонентов должно сопровождаться высоким качеством.
Должна присутствовать возможность регулировки основных параметров.
Оборудование должно характеризоваться компактностью, мобильностью, небольшим весом.
Должна присутствовать высокая износостойкость.

Пеногенератор для пенобетона своими руками

Приобретение этого модуля является самой затратной частью
производства.

Назначение – преобразовывать пенообразователь в пену, перед
подачей его в раствор.

Конструкция пеногенератора состоит из трех узлов:

подающий модуль. В него заливается раствор пенообразователя.
Эту функцию может выполнять любая емкость;
преобразующий модуль. Квинтэссенция установки – преобразование
пены;
дозирующий модуль. Обеспечивает возможность подачи пены в
раствор заданной плотности (определяется маркой пеноблока).

Схема пеногератора для производства пенобетона

Схема устройства пеногератора для изготовления пенобетона

Для изготовления пеногенератора понадобится: металлическая
труба (2 заготовки), насос, шланги, вентили. А также сварочный аппарат. Более
подробно комплектующие указаны в спецификации, которая сопровождает чертеж
пеногератора.

Сборка пеногератора для пенобетона (схема-чертеж)

Чертеж пеногератора для пенобетона

1. Изготовление пеногенератора

Специфика заводской трубки пеногенератора в том, что вначале
она имеет узкий канал, который затем расширяется. Такой прием позволяет
увеличить скорость прохождения эмульсии по трубке. Тогда на выходе у нее будет
максимально возможная скорость.

Изготовление камеры смешивания

К одной из заготовленных труб приварить два патрубка. Причем
один из них (по которому будет подаваться воздух) целесообразно разместить с
торца. А второй, предназначенный для подачи пенообразующей эмульсии приварить
сбоку (под углом в 90°).

Оба входные патрубка (торцевой и боковой) снабжаются двумя
вентилями:

запорный (позволяющий перекрыть подачу пенообразователя);

регулировочный (позволяющий отрегулировать параметры подачи,
изменить напор, давление, количество и т.п.).

На практике, после того как отрегулированы параметры подачи
смеси, регулировочными вентилями не пользуются.

Примечание. Диаметр бокового патрубка должен быть на 15-20%
больше диаметра торцевого патрубка.

Изготовление пенопатрона

Ко второй заготовке трубы приваривается патрубок. Он
предназначен для выхода готовой смеси. Выходной патрубок целесообразно
оборудовать приспособлением в виде воронки для снижения скорости выхода смеси.
В заготовку помещается фильтр. Назначение которого, преобразование эмульсии в
пену. Можно приобрести готовый фильтр.

Но его функцию с не меньшим успехом могут выполнять
металлические сеточки (ёршики) для чистки посуды.

При этом, спиральные не подходят, только проволочные. Эти
сеточки нужно утрамбовать как можно плотнее по всей длине трубы пенопатрона.
Чтобы частички сетки не вылетали вместе со смесью, на выход трубы
устанавливается «Ерш», внутри которого установлена сетчатая шайба.

Соединение камеры смешивания и пенопатрона

Дальше нужно соединить камеру смешивания и пенопатрон.
Естественно, сделать это нужно так, чтобы приваренные патрубки были размещены с
противоположных торцов. Чтобы обеспечить увеличение скорости прохождения
пенобетонной смеси по трубке, нужно между ними установить сопло Лаваля или
шайбу-жиклер. Замена сопла на жиклер снизит КПД конструкции на 30-40%, за счет
снижения скорости прохождения смеси через нее. Однако она дешевле, проще в установке
и может быть использована как временный вариант. Место установки сопла или жиклера
показано на схеме.

Схема пеногератора для пенобетона с использованием шайбы-жиклера

Соотношение размеров пеногенератора для пенобетона (глубина и входной диаметр)

Соотношение размеров пеногенератора для пенобетона

2. Подключение компрессора к торцевому патрубку камеры смешивания

Для работы пригоден любой компрессор, который обеспечит
давление в 6 атм. Использование компрессора с ресивером, редукционным клапаном
и манометром позволит регулировать давление.

Материал подготовлен для сайта www.moydomik.net

3. Подключение емкости для пенообразователя к боковому
патрубку камеры смешивания

Емкость устанавливается на пол, к ней крепится шланг,
посредством которого пенообразующая эмульсия (пенообразователь плюс вода) будет
подаваться в смеситель посредством движения через боковой патрубок. Установка
небольшого насоса (обычного бытового «ручейка») позволит организовать более
эффективную подачу пенообразователя в пеногенератор. Однако, в целях экономии,
подача может быть организована и самотеком.

Изготовленный таким нехитрым образом пенообразователь для
пенобетона обойдется намного дешевле, нежели покупной. А полученная пена ничем
не будет уступать пене, полученной из заводского генератора.

Плюсы и минусы материала

Внешне пеноизол очень похож на зефир — он белого цвета, пористый, упругий и воздушный. Пенистая масса после изготовления позволяет утеплить строящееся здание в результате заполнения воздушных пустот и полых полов и стен, он ликвидирует любые щели и трещины. После застывания масса, становится пористым теплоизолирующим материалом, заполняющим любое свободное пространство.

Пеноизол имеет несколько важных преимуществ:

Материал очень прочный, он экономичен и служит долго. В среднем срок службы теплоизоляции 50-70 лет;
Пониженная теплопроводность, дает возможность сохранить тепло в жилье, существенно уменьшить расходы на энергию и отопление;
Универсальность использования, им можно утеплить пол, кровлю или запенить стены;
Слой пеноизола хорошо пропускает воздух, материал не накапливает влагу он «дышит»;
Не горюч, под воздействием высокой температуры слой просто постепенно испаряется;
Крысы и мыши его не любят и обходят стороной;
На нем не развивается грибок и плесень;
Не разлагается под влиянием химических веществ и органических растворителей;
Экологически чистый утеплитель, не навредит здоровью человека.

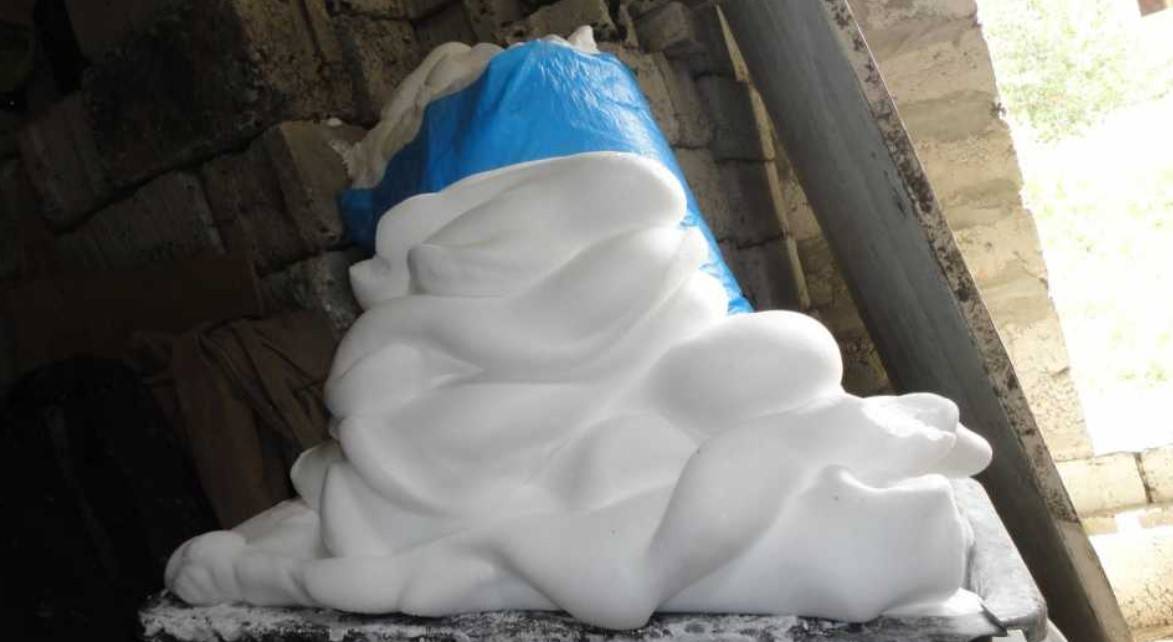

Внешний вид материала

Если сравнить его с привычными теплоизоляторами, то у пеноизола есть немало положительных качеств. К основным из них относят:

Теплопроводность. Минимальный показатель — 0,041 Вт/м/К, для такого утепления хватит слоя 10 см толщиной;
Защита от шума. Шумопоглощение около 65%;
Стойкость к высокой температуре. Относится к Г1 группе горючести, В2 категория воспламеняемости. Это говорит, что под воздействием огня материал не плавится. Во время пожара пеноизол испаряется, не образуя токсичных веществ. По сравнению с пенопластом дыма в 10 раз меньше;
Химическая устойчивость. Не реагирует на агрессивные воздействия;
Влагостойкость. Хорошо поглощает влагу, но также ее отдает. При этом не утрачивает положительные свойства, может впитывать до 20% влаги, после чего испаряет ее. Для предотвращения появления плесени нужно при укладке предусмотреть вентиляционный зазор;
Паропроницаемость. Гигроскопичен, что позволяет стенам дышать. В толще стены воздух циркулирует без препятствий.

Утепление стен

Как у любого теплоизолятора у пеноизола есть и минусы. Он склонен к усадке, этот показатель достигает 0,1−5%. Меньше этот недостаток у материала, заполняющего пустоты между стенами, он при расширении оказывается под небольшим давлением. Во время высыхания пены при нарушении технологии и использовании низкокачественного сырья может появиться неприятный запах.

Установка на стройплощадке

К другим отрицательным свойствам относят:

Низкую прочность на разрыв, пену после застывания легко порвать;
Повышенное влагопоглощение. Иногда этот недостаток создает проблемы, к примеру, его нельзя использовать при обустройстве стяжки и при утеплении фундамента. Потребуется использовать дополнительную гидроизоляцию;
Без специального оборудования материал нельзя изготовить;
Требования к температуре. При заливке пены температура должна быть выше +5 градусов. Без этого качественную пену нельзя приготовить, жидкий карбамидный раствор иногда выделять фенолформальдегид. Это происходит, если куплена низкокачественная смола.

Для теплоизоляции домов используют несколько разновидностей материала. Основные их характеристики указаны в таблице.

Распространенные разновидности пеноизола
Наименование	Отличие материала
Жидкий	Самый распространенный вид. Используется для утепления любых конструкций и при выполнении ремонтных работ. Хорошо заполняет любые зазоры и трещины. Допустимо готовить материал прямо на строительной площадке.
Гранулированный	Производят с помощью измельчения полимерного сырья, его дробят на крупинки сечением 10-15 мм. При использовании экономичен, гранулированный пеноизол в объеме в 2 раза превышает объем материала в листовой нарезке. Используется для заполнения любых пустот при настиле пола и между стенами.
Листовой	Производство пеноизола своими руками в домашних условиях, после чего раствором заполняют специальные формы. После застывания материал режут, высушивают и при необходимости дополнительно обрабатывают. Крепится с наружной стороны здания, с помощью дюбелей. Допустимо использовать для заполнения пустот между лагами.

Что нужно для начала деятельности

Для запуска бизнеса по производству пеноизола не требуются серьезные финансовые вложения, поскольку стоимость необходимого оборудования не велика, а основные статьи расходов будут приходиться на приобретение сырья и зарплату работникам.

Чтобы начать деятельность по изготовлению пеноизола потребуются около 765 тыс. рублей:

регистрация в качестве индивидуального предпринимателя или юридического лица – около 20 тыс. рублей;
аренда помещения под цех, размером 90 кв. м. – примерно 25 тыс. рублей;
приобретение оборудования – около 200 тысяч рублей;
закупка сырья, ежемесячно, при условии полной загрузки производства – в районе 230 тыс. рублей;
зарплата работникам (6 человек) – 190 тыс. рублей;
дополнительные расходы, включая коммунальные платежи – около 100 тыс. рублей.

Размеры расходов могут варьироваться и зависят от региона открытия бизнеса.

Документы

Первым шагом по открытию бизнеса в сфере производства пеноизола является государственная регистрация в форме индивидуального предпринимателя или юридического лица, в зависимости от масштабности планируемой деятельности. Каждая форма обладает определенными достоинствами и недостатками. Однако, зарегистрировав ООО, можно будет работать с крупными потребителями (строительными предприятиями и оптовыми базами).

Регистрируя организацию, необходимо будет указать следующие виды деятельности (коды ОКВЭД-2):

99.6 «Производство минеральных тепло- и звукоизоляционных материалов и изделий».
23 «Производство пластмассовых изделий, используемых в строительстве».
29 «Производство прочих пластмассовых изделий».
9 «Производство изделий, не включенных в другие группировки».

Сертификация и лицензирование для производства утеплителя не требуется. Продукция изготавливается в соответствии с ТУ 2254-001-33000727-99 «Пеноизол теплоизоляционный. Технические условия».

Цех

Для производства строительного сырья потребуется цех, который можно организовать в помещении площадью от 70 до 90 и более кв. м., оснащенном необходимыми системами коммуникации.

Производство включает в себя:

Непосредственно цех

При оснащении цеха важное значение имеет мощная вентиляционная система, поскольку в процессе сушки готовый материал выделяет вещества, вредные для здоровья человека.
Складское отделение. Здесь будет храниться как сырье, так и готовый пеноизол

Для удобства размещения склад следует оборудовать металлическими стеллажами.
Комнату отдыха для работников.
Административное помещение.
Санузел.

Для удобства погрузочно-разгрузочных работ (как сырья, так и готовой продукции) необходимо предусмотреть возможность беспрепятственного подъезда транспорта.

Цеха по изготовлению утеплителя располагаются в промышленной зоне вдалеке от жилой застройки.

Персонал

Для организации деятельности необходим следующий персонал:

На начальном этапе при небольших объемах производства достаточно будет принять на работу 3 работников, назначив одного из них старшим по цеху. Именно он должен контролировать и координировать деятельность остального рабочего персонала.
Организация реализации продукции поручается менеджеру по продажам, в задачи которого входят встречи и проведение переговоров с потенциальными клиентами (строительными и оптово-розничными предприятиями).
За доставку сырья на производство и готовой продукции контрагентам отвечает водитель.
Работа с документами для налоговых органов поручается бухгалтеру. Нет необходимости включать эту должность в штатное расписание компании, проще воспользоваться его услугами по аутсорсингу.

Сырье

Изготовление материала осуществляется за счет вспенивания полимерной смолы в соответствии с определенной рецептурой. Основные компоненты всегда будут одинаковыми, однако разные производители могут добавлять в состав различные присадки.

Пеноизол

Для производства утеплителя необходимо следующее сырье:

специально подготовленная вода комнатной температуры;
катализатор для застывания смеси (отвердитель);
пенообразователь;
карбамидоформальдегидная смола.

Готовый жидкий пеноизол напоминает суфле. Эффект тепло- и шумоизоляции достигается за счет заполнения им пустот в строительных конструкциях. Он используется при изоляционных работах с крышами, перекрытиями, стенами, фундаментами и перегородками зданий и сооружений.

Благодаря простоте изготовления и отсутствию необходимости в приобретении дорогостоящего сырья, производить материал можно на протяжении всего года.

Технология производства

Несмотря на приемлемую стоимость пеноблоков от производителя, интересным и доходным считается их изготовление своими руками. Правда, для этого потребуется обустроить мини-завод по производству пеноблоков.

Производственный процесс проводится, как правило, двумя способами:

Классический – по рецепту готовится цементная масса. В нее с помощью парогенераторного устройства подают пену, вес тщательно перемешивают и разливают по формовочным кассетам.
Автоклавный – необходимые компоненты перемешиваются в специальном смесителе при создании нужного давления. Смесь через сопло выдавливают в формы. Как правило, такая технология изготовления пеноблоков применяется для полномасштабного производственного процесса.

Для приготовления пенобетона применяется портландцемент, марка которого начинается от М 400. Так же используется просеянный и промытый песок и пенообразователь. Технология производства пенобетона подразумевает применение добавок, которые ускоряют схватывание, улучшают структуру материала. Песок используется мелкофракционный, потому что осевшие крупные частицы снизят качество готовой продукции.

Известна еще одна технология – смешивание компонентов в сухом виде и последующая минерализация. Процесс сложный, главным образом применяется в заводских условиях.
