Основные правила замены газового котла в частном доме – требования и нормы

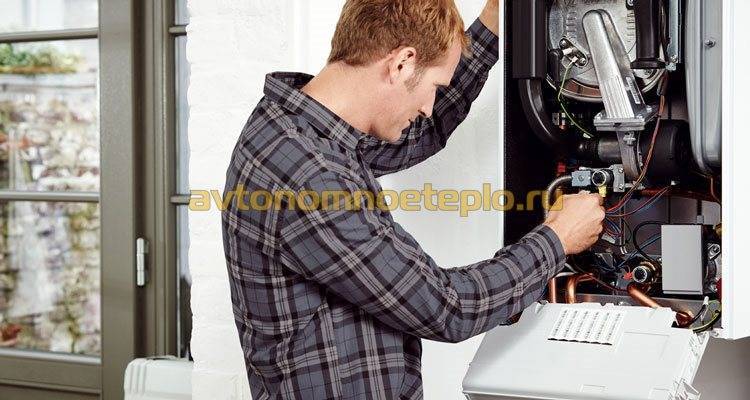

Установка котла

Монтаж любого газового оборудования выполняется мастером-газовиком, самостоятельная его установка строго запрещена. Схему установки котла производитель прикладывает к документации отопительного прибора, и она пригодится мастеру по монтажу.

Оборудование котельной дома потребует вмешательства опытных специалистов

  1. При установке агрегата в котельной нужно правильно устроить полы. Они должны быть выполнены из негорючего материала и иметь слив для воды. Он необходим для отбора теплоносителя из контура отопления в случае аварийной ситуации.
  2. Монтаж газового оборудования не производится при минусовой температуре, она должна составлять не менее пяти градусов тепла. Но и при слишком высокой температуре устанавливать оборудование небезопасно, поэтому она не должна превышать 35 градусов.
  3. На стене по уровню делается отметка для кронштейна, на который затем будет подвешен котел.
  4. Если устанавливают двухконтурный газовый прибор, то на трубу обратки ставится сетчатый фильтр. Он необходим для того, чтобы теплообменник долго оставался чистым. С двух сторон фильтра и на патрубки котла ставятся шаровые краны.
  5. Подключая котел к газоснабжающей магистрали, перед ним устанавливают счетчик для газа, специальный газовый кран, сигнализатор загазованности и термозапорный клапан.
  6. Розетка, в которую будет подключаться котел, если он энергозависим, обязательно должна иметь заземление.
  7. Когда патрубки котла подсоединены к водопроводу и газоснабжению, систему нужно заполнить водой. Это делается медленно, чтобы в будущем теплоносителе не застаивался воздух – у него будет возможность уйти из контура по воздухоотводным приспособлениям. На период заполнения системы котел нужно отключить от электропитания.
  8. Перед тем, как запустить котел, нужно обязательно проверить соединения газовых труб на утечку газа. Это сделать очень просто – нужно сбить густую пену из любого моющего средства и с помощью губки нанести ее на соединительные элементы. Если присутствует утечка, то обязательно надуется мыльный пузырь, а если труба присоединена герметично, пена будет постепенно оседать. Только после всех этих манипуляций можно запускать работу системы, подключив ее к электроснабжению.

Что надо для установки котла на газе

Первый этап установки, это определение соответствия помещения минимальным нормам для монтажа котельного оборудования.

Существует несколько ограничений:

По типу помещения — установка допускается исключительно в нежилых помещениях, огороженных от остальных комнаты и коридора дверью. Согласно СНиП 2.04.08-87 (отменён), запрещался монтаж в ванной комнате и сантехузлах, но в нормативных документах под номером СП 62.13330 (СНиП 42-01-2002) , это указание отменяется.

По площад и — как правило, получить разрешение на установку котла отопления с открытой камерой сгорания более проблематично. Связано это с особенностями работы котельного оборудования, сжигающего воздух в помещении. Стандартом считается, чтобы площадь была не менее 8 м², обязательно имелась приточно-вытяжная вентиляция и окно с форточкой.Для установки турбированного котла достаточно, чтобы общий объем помещения не был меньше 9 м³. Допускается закрытие турбо котла декоративным мебельным фасадом.

Если помещение соответствует требованиям, указанным в строительных нормах, приступают к оформлению проектной и другой документации.

Какие разрешения нужны

Разрешение на использование газового котла нужно получить от контролирующей организации, работающей в данном регионе. Обычно, это Горгаз или Облгаз. Чтобы оформить все необходимые документы, потребуется пройти несколько этапов регистрации:

ТУ на подключение к газовой магистрали — в разращении будет указываться, что технические условия здания и параметры газопровода позволяют выполнить подключение котельного оборудования.Для изготовления ТУ потребуется от нескольких недель до месяца. В документе должен быть прописан предполагаемый объем потребляемого газа. Выдача технических условий, фактически, является разрешением на разработку и изготовление проекта.

Проект газификации может выполнить любое специализированное учреждение, имеющее лицензию на выполнение работ. Чтобы не столкнуться в дальнейшем с проблемами, лучше, чтобы изготовлением занялся специалист Гор или Облгаза. Документация изготавливается в срок от недели до нескольких месяцев, в зависимости от загруженности специалиста.

Разрешение на монтаж газового котла выдают после согласования документации в Горгазе. В орган надзора представляются следующие документы:

  1. Разрешение Ростехнадзора и другая техническая документация на устанавливаемый котел.

Проект газоснабжения и план здания.

Согласование проводится в срок до 3 месяцев. Если организация, выдающая разрешение, посчитает, что технические условия или проект выполнены с нарушениями, потребителю возвращается документация с подробным описанием необходимых корректировок и изменений.

Выдача результата согласований является разрешением на установку газовой котельной в согласии с существующим проектом.

Допустима ли установка своими руками

На самом деле, в СП оговаривается, что монтажные работы должен выполнять лицензированный и сертифицированный специалист. Немногие знают, но данная норма касается исключительно работ по подключению к газовой магистрали. Подключение же самого котла можно выполнить самостоятельно, при условии наличия технического образования.

При решении установить котел самостоятельно или привлечь специалистов, учитывают несколько нюансов:

При монтаже котла конденсационного типа потребуется подключить агрегат к электросети и подключить систему удаления конденсата без нарушений.

Выполнить ряд согласований во время монтажа. Потребуется дополнительное согласование дымохода при установке газового отопительного котла. Проверку осуществляет представитель газового хозяйства «печник». В процессе эксплуатации подобный аудит будет проводиться каждый год, перед отопительным сезоном.

Гарантия на самостоятельно установленное газовое оборудование, не предоставляется. Только при выполнении подключения представителем компании, продающей котел, в документе ставится штамп о начале сервисного обслуживания.

После монтажа представитель газового хозяйства должен проверить работоспособность котла и заполнить документы о вводе в эксплуатацию.

Правила обустройства топочной

Не только на этапе оборудования котельного помещения, но и когда наступает время заменить старый газовый нагреватель на новый (в этом случае помещение уже подготовлено), необходимо убедиться в соответствии котельной законодательным нормам.

Схема обустройства топочной.

  1. Помещение под котельную в частном доме можно сделать на любом этаже, кроме жилых помещений, туалета и ванной комнаты. В подвалах многоквартирных домов устройство котельной запрещено.
  2. Температура воздуха помещения не должна превышать 35 и быть не ниже 5 градусов по Цельсию.
  3. Уровень влажности воздуха не должен переходить границу в 80%.
  4. Площадь котельной должна быть не менее 4 кв.м. с высотой потолков более 2,5 м.
  5. Ширина дверного проема должна быть не менее 80 см.
  6. В котельной в обязательном порядке должны быть окна, минимальная площадь которых рассчитывается по пропорции 100:1 (площадь стен к общей площади окон).
  7. При установке котла открытого типа необходимо обеспечить котельной хорошую вентиляцию. Размер вентиляционного отверстия рассчитывается по пропорции 8:1 (площадь отверстия в см к мощности котла в кВт).
  8. Газовые трубы допускаются только из металла.
  9. Диаметр дымохода зависит от мощности котла и рассчитывается по формуле: мощность котла * 4,3 = диаметр дымохода в см.
  10. Площадь сечения дымохода должна быть больше площади сечения отверстия для его подключения.
  11. Дымоход должен возвышаться над самым высоким элементом крыши не менее чем на 0,5 м.
  12. Материалом дымохода должен быть металл.
  13. Дымоход не должен иметь более 3 поворотов и изгибов.
  14. Соединяющая аппарат и дымоход-труба должна быть не длиннее, чем 25 см.

Если все сделано верно и соблюдены вышеуказанные правила, то новый котел будет работать исправно долгое время, не создавая опасности для жизни людей. Мероприятие по замене котла нельзя назвать низкозатратным, но когда оно будет позади, вы сможете снова наслаждаться теплом и комфортом в вашем доме.

Предписанием для замены газового котла может быть естественный износ теплообменника, патрубков и магистралей, устаревание автоматики и прочие несоответствия актуальным нормам безопасности.

Процедура замены, если это не аналогичная модель такой же мощности, практически полностью повторяет процедуру установки: необходимо получить разрешение – технические условия, изготовить новый проект, установить котлоагрегат и пригласить специалистов для подключения его к газовой магистрали.

Читайте в статье

Правила по установке газовых котлов

Перед установкой любого отопительного агрегата необходимо изучить все требования к его размещению. Основные моменты и правила по установке прописаны в специальном нормативном документе — СНиП 41−01−2003, с которым каждый обязан ознакомиться.

Требования по установке отопительных газовых котлов:

газовый котел разрешается размещать только в отдельном помещении, желательно в топочной или котельной. Площадь такого помещения должна быть не менее 4 кв. м. Согласно прописанным требованиям, потолок в помещении должен быть высотой не менее 2,5 м. В общем, минимальный объем помещения должен соответствовать значению в 8 куб. м. Стоит отметить, что данное значение подходит для котлов с мощностью до 30 кВт. Если Вы планируете устанавливать более мощный котел — от 31−60 кВт или 61−200 кВт, то объем помещения соответственно должен быть большим — 13,5 и 15 куб. м., то есть на каждый дополнительный киловатт мощности нужно выделять дополнительно 0,2 куб. м. площади помещения;

топочная должна освещаться, то есть в котельной должно быть окно, которое легко открывается, а также дверь, шириною не менее 0,8 м. По правилам, на каждые 10 куб. м. помещения должно приходиться не менее 0,3 кв. м. окна;

в котельной обязательно должна быть естественная вентиляция. Приток воздуха через сквозную продушину необходим. К тому же размер сечения продушины также прописан в правилах — 8 кв. см на 1кВт мощности отопительного агрегата;

отверстие в дымоходе должно располагаться не ниже чем на 25 см от самого дымоходного канала

Кроме этого, важно соблюдать соответствие в размерах самого дымохода и канала, диаметр отверстия должен быть больше дымоходного канала;
верхняя часть дымохода должна располагаться выше уровня кровли;

отделка топочной горючими материалами не допускается, фальшпол и фальшпотолок использовать в строительстве топочной строго противопоказано;
для газовых отопительных приборов, которые установлены в подвальном или цокольном помещении, должен быть обеспечен выход на улицу.

Отопительные газовые котлы обязательно проверяются представителями газовых служб. Газовики осматривают и дают свою оценку системе отопления. Основные требования к системе отопления:

В самой верхней части отопительной системы должен располагаться воздушный кран и расширительный бак

Обратите на это внимание при покупке.
Горизонтальные трубы должны иметь положительный уклон, но не более 5 мм.
Отопительная система должна давать опрессовку с давлением 1,8 атм.. Существуют дополнительные требования к установке котлов, это относится к любым видам агрегатов — настенных водогрейных, напольных и отопительных:. Существуют дополнительные требования к установке котлов, это относится к любым видам агрегатов — настенных водогрейных, напольных и отопительных:

Существуют дополнительные требования к установке котлов, это относится к любым видам агрегатов — настенных водогрейных, напольных и отопительных:

  1. Место под газовым котлом должно быть в свободном доступе, то есть заставлять пространство какими-либо вещами не стоит.
  2. Если планируется установка настенного котла, то он должен быть подвешен на расстоянии не менее 8 см. от пола.
  3. Вешать газовый котел нужно на высоте соответствующей уровню верхней части излива мойки.
  4. Под напольным котлом должен быть постелен квадратный несгораемый металлический лист площадью 1 кв. м. Асбоцементные покрытия запрещены.
  5. Топочная не должна иметь каких-либо полостей, где могут скапливаться опасные для здоровья человека продукты сгорания.

Требования к котельной в частном доме

Просто так сделать котельную дома нельзя — для неё нужно подготовить помещение, которое будет соответствовать довольно строгим требованиям. Основные и общие требования такие:

  • не больше двух котлов на одно помещение;
  • дверь должна быть противопожарной;
  • размеры окна должны быть не менее 0,5 кв. м;
  • отделка должна выполняться из минеральных огнеупорных материалов;
  • вентиляция, равно как и трубы с дымоходами, напрямую зависят от типа котлов — твердотопливные, жидкотопливные, газовые и т. д.

Подробнее можно прочитать в СНиП, которые варьируются по типам котлов, или узнать у специалиста. Например, обустройство твердотопливной котельной в корне отличается от обустройства газовой, и в некоторых случаях установить котёл определённого вида в доме не получится. Само проектирование требует очень индивидуального подхода.

Требования к газовой котельной в частном доме

  • котёл нужно располагать так, чтобы к нему всегда был свободный доступ;
  • площадь окна — от 0,5 кв. м, ширина двери — не менее 0,8 м, высота потолка — от 2,5 м;
  • минимальная площадь котельной — 6 кв. м;
  • вытяжка в котельной обязательна.

Требования к твердотопливной котельной в доме

  • котёл нужно располагать так, чтобы к нему всегда был свободный доступ;
  • расстояние от стены до котла должно быть минимум 10 см;
  • стены и пол около котла желательно обшить негорючими материалами;
  • минимальная площадь такой котельной — 8 кв. м.

Дизельные и электрические домашние котельные самые нетребовательные — им не нужны разрешительные документы

Важно только следить за состоянием оборудования и своевременно вызывать специалистов для профилактического обслуживания

Советы по монтажу

Схема устройства отопления в каждом частном доме индивидуальна — и все же есть четкие принципы и критерии, носящие более или менее универсальный характер.

Порядок обвязки котлов отопления и горячего водоснабжения своими руками подразумевает, прежде всего, деление на открытую и закрытую группы.

В открытом варианте отопительный котел ставится ниже всех других компонентов. Бак расширения поднимают так высоко, как только возможно: именно разница высоты между ними определяет общую эффективность всего оборудования.

Открытую схему подготовить проще всего

Кроме того, она энергонезависима, что очень важно для удаленных мест и для районов, где часты перебои в электропитании. Но надо понимать, что непрерывный контакт теплоносителя с атмосферным воздухом приводит неизбежно к засорению воздушными пузырями

Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя. Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме.

Если котельная располагается в пристройке, то она должна примыкать к сплошному участку стены. При этом до ближайшего окна или двери следует оставлять как минимум 1 м свободного места. Саму постройку делают из огнестойкого материала с гарантированной устойчивостью к горению не ниже 45 минут. Настенные котлы крепят только на стены из несгораемых материалов. Внимательно следят, чтобы до всех других стен было не менее 0,1 м.

Если используются мощные (200 кВт и сильнее) котлы, обязательно нужно готовить для них обособленный фундамент. Разница между высотой этого фундамента и высотой пола не может превышать 0,15 м. Когда планируется использовать газовое топливо, то предусматривают установку на трубу аппарата, экстренно отключающего газ в критической ситуации.

Топочные помещения оснащают неукрепленными или слабо укрепленными дверьми: при взрыве их выбрасывает наружу, и это снижает опасность разрушения всей постройки.

Когда монтируется котельная, встроенная в сам дом, разрешается ставить и основательно укрепленные двери. Однако к ним предъявляют уже другое требование: сдерживать огонь не менее ¼ часа.

Чтобы улучшить вентиляцию, в любом случае в нижней трети двери делают отверстие, закрываемое сеткой. Весь объем стен изнутри отделывают несгораемыми материалами. Это должно быть выполнено, как только окончится монтаж котла и его подключение к коммуникациям.

Важно и количество контуров. Если планируется ограничиться отоплением, вполне разумно выбирать одноконтурный котел

К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером. Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел.

Вентиляционные коммуникации монтируют в противоположной от котла стене. В вентиляционной трубе обязательно монтируются сеточка и заслонка. В котельных, расположенных в отдельном помещении, придется делать вентиляционный канал в двери с жалюзийной решеткой.

Источники

  • https://www.kotel-modul.ru/balashikha/useful/kotelnaya-v-chastnom-dome
  • https://stroy-podskazka.ru/kotelnaya/v-chastnom-dome/
  • https://hvac-life.ru/kotelnaya/trebovaniya-k-kotelnoj-v-chastnom-dome/
  • https://kak-sdelano.ru/otoplenie/kotelnaya-v-chastnom-dome
  • https://sovet-ingenera.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html
  • https://dom-i-remont.info/posts/otoplenie/princzip-raboty-gazovoj-kotelnoj-elementy-sistemy-i-trebovaniya-k-nej/

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

  • Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.

Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).

Двери должны открываться наружу.

В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.

Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

  • Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.

Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

  • Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.

Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.{banner_downtext}Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

  • Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.

Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.

Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Как получить разрешение на установку и замену газового котла

Что надо для установки котла на газе

  • По типу помещения — установка допускается исключительно в нежилых помещениях, огороженных от остальных комнаты и коридора дверью. Согласно СНиП 2.04.08-87, запрещался монтаж в ванной комнате и сантехузлах, но в нормативных документах под номером СНиП 42-01-2002, это указание отменяется.
  • По площади — как правило, получить разрешение на установку котла отопления с открытой камерой сгорания более проблематично. Связано это с особенностями работы котельного оборудования, сжигающего воздух в помещении. Стандартом считается, чтобы площадь была не менее 8 м², обязательно имелась приточно-вытяжная вентиляция и окно с форточкой.Для установки турбированного котла достаточно, чтобы общий объем помещения не был меньше 9 м³. Допускается закрытие турбо котла декоративным мебельным фасадом.

При оформлении разрешения на монтаж котельного оборудования существует потребность установки газового счетчика. Хотя данное требование не является обязательным, контролирующие органы не выдадут разрешение на монтаж котла без счетчика.

Какие разрешения нужны

  • ТУ на подключение к газовой магистрали — в разращении будет указываться, что технические условия здания и параметры газопровода позволяют выполнить подключение котельного оборудования.Для изготовления ТУ потребуется от нескольких недель до месяца. В документе должен быть прописан предполагаемый объем потребляемого газа. Выдача технических условий, фактически, является разрешением на разработку и изготовление проекта.
  • Проект газификации может выполнить любое специализированное учреждение, имеющее лицензию на выполнение работ. Чтобы не столкнуться в дальнейшем с проблемами, лучше, чтобы изготовлением занялся специалист Гор или Облгаза. Документация изготавливается в срок от недели до нескольких месяцев, в зависимости от загруженности специалиста.
  • Разрешение на монтаж газового котла выдают после согласования документации в Горгазе. В орган надзора представляются следующие документы:
    1. Разрешение Ростехнадзора и другая техническая документация на устанавливаемый котел.

    ТУ.

  • Проект газоснабжения и план здания.

Согласование проводится в срок до 3 месяцев. Если организация, выдающая разрешение, посчитает, что технические условия или проект выполнены с нарушениями, потребителю возвращается документация с подробным описанием необходимых корректировок и изменений.

Допустима ли установка своими руками

  • При монтаже котла конденсационного типа потребуется подключить агрегат к электросети и подключить систему удаления конденсата без нарушений.
  • Выполнить ряд согласований во время монтажа. Потребуется дополнительное согласование дымохода при установке газового отопительного котла. Проверку осуществляет представитель газового хозяйства «печник». В процессе эксплуатации подобный аудит будет проводиться каждый год, перед отопительным сезоном.
  • Гарантия на самостоятельно установленное газовое оборудование, не предоставляется. Только при выполнении подключения представителем компании, продающей котел, в документе ставится штамп о начале сервисного обслуживания.

Как заменить газовый котел на новый

  1. Документы, свидетельствующие о праве собственности на дом и придомовую территорию.
  2. Паспорт.
  1. Демонтаж старого котла.
  2. Получение ТУ.
  3. Изготовление нового проекта.
  4. Согласование документации и подключение.

Нужен ли новый проект при замене газового котла

  • Получить технические условия на замену газового котла. На этом этапе в газораспределяющей компании могут изменить производительность агрегата, исходя из фактической жилой площади дома.
  • Сделать новый проект.
  • Получить согласование, предоставив проект газораспределения, ТУ, результаты проверки дымоходного канала.
  • Произвести замену старого агрегата на новый.
  • Паспорт.
  • Документы собственника жилого помещения.
  • Технический паспорт на газовое оборудование.
  • Технические условия.
Есть ли штрафы за установку или замену котла без разрешения

Грубые нарушения приводят к отключению газоснабжения. После оплаты наложенных штрафных санкций и исправления выявленных замечаний, разрешается повторный ввод оборудования в эксплуатацию.
