Монтаж водяного теплого пола своими руками за 12 простых шагов

Термоматы или пол тонкокабельные на сетке

Один из самых современных и функциональных вариантов теплых полов — это, безусловно, термоматы. Такой тонкий кабель (диаметром до 4,5 мм, не толще), особым волнообразным образом закрепленный на специальной сетке из стекловолокна, ширина которой составляет полметра. Собственно нагревательная жила в таком кабеле экранирована, а также изолирована и защищена внешней оболочкой.

Для создания термоматов использую одно- или двужильный кабель. Но, чтобы оборудовать полы в жилых помещениях, как правило, берут маты с двойной кабельной жилой, поскольку у такого материала гораздо более низкий уровень электромагнитного излучения. Кроме того, не нужно заботиться о том, чтобы вывести второй холодный конец такого кабеля в место начала укладки матов.

Тонкокабельные матовые полы кладут на готовую стяжку или же старый кафель. Вообще, под плитку именно такой теплый пол — самый оптимальный вариант. Поскольку в процессе укладки клей, на который «сажают» кафельную плитку, проникает в стекловолоконную сетку и надежно с ней схватывается. То есть сетка берет на себя еще и дополнительную — армирующую — нагрузку. При этом собственно нагревательная система погружается в слой клея, не увеличивая полового уровня. Получается практически идеальный вариант для помещений, которым требуется лишь косметический ремонт. Или там, где уровень пола — величина принципиальная, и его поднятие недопустимо.

Преимущества и недостатки системы

  • высокая энергетическая эффективность;
  • надежность;
  • длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание

Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

  • Маячковый профиль;
  • Лазерный уровень;
  • Угольник строительный;
  • 5-10 кг гипса;
  • Грунтовка;
  • Мобильная бетономешалка;
  • Цемент;
  • ПГС;
  • Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

Какой теплоноситель выбрать

По трубам водяного тёплого пола циркулирует жидкий теплоноситель. Он бывает нескольких видов:

  1. Обычная вода — самый дешёвый вариант. Она экологически безопасна и не оказывает вреда человеку. Хорошо переносит и отдаёт тепло. В случаи протечки, её объём легко восполнить.

Однако, у воды есть и минусы, но они не значительные:

  • содержит соли, которые оседают внутри труб, а это снижает теплоотдачу, но так как в контуре движется одна и та же жидкость, то количество солей не большое;
  • в ней находится кислород, он приводит к коррозии, но его не много;
  • она замерзает, при этом увеличивается в объёме, и может навредить трубопроводу;
  • её необходимо заменять раз в год, но на это не требуется финансовых вложений.
  1. Антифризы — изготавливаются на основе этиленгликоля и пропилен-гликоля с добавлением присадок, они снижают активность жидкости. Главный их плюс — практически не замерзают зимой, или только при очень низких температурах.

Среди минусов — высокая стоимость, особенно жидкости на основе пропилен — гликоля. Если говорить об этиленгликоле, то он текуч, ядовит, вызывает образование коррозии и плохо переносит перегрев.

  1. Дистиллированная вода — неплохой вариант, но лишь при постоянном проживании в квартире, или если пол включается только летом, так как быстро замерзает.

Подводя итог, можно сделать вывод, что лучший вариант — заполнить систему «тёплый пол» водопроводной водой. Это дёшево, безопасно, и кроме того вода отличный теплоноситель.

В статье подробно освещена информация, какую жидкость лучше выбрать – воду или антифриз.

Особенности проектирования

На один контур следует отводить не более 90—100 метров трубы. В противном случае вода в отрезке обратного хода будет терять слишком много тепла. Для одного контура оптимальной длиной считают показатель в 70—80 м. Кроме того, чем больше длина, тем сильнее сопротивление. Все обогреваемые помещения следует разбить на контуры примерно одинаковой протяженности. Расчеты проводят с помощью специализированного калькулятора. Шаг трубы у стен выбирают в соответствии с температурой за этими стенами. Стандартные значения интервала находятся в коридоре 10—30 см. Выходить за эти рамки допустимо, но в случае превышения — появятся чередующиеся участки с заметно отличающейся температурой. Организация промежутков короче 10 см может привести к проблемам с загибанием трубок. В калькулятор теплого водяного пола потребуется ввести такие данные, как тип напольного покрытия, температура подачи воды и температура обработки.

Другая информация для расчета в калькуляторе:

  • шаг трубы;
  • ее разновидность;
  • толщина стяжки над контуром.

Способы укладки контура

Трубы отопительной конструкции различаются по рисунку: могут иметь вид змейки, улитки и т. п. От варианта укладки контура зависит качество распределения тепла в помещении, в том числе по самому полу

В результате движения по трубам жидкость остывает, поэтому важно наладить идеальную циркуляцию. По этой же причине систему монтируют начиная со стен, двигаясь к выходу или центру. Чаще всего встречаются конфигурации в виде раковины улитки, змейки и комбинированные

Извивающаяся трубка может иметь одиночные или двойные/тройные изгибы. Фигуры формируют ровными линиями возле трех стен и только рядом с одной делают переход к нужной фигуре. Если речь идет о змейке, то одна из сторон будет волнистой. Линии повторяющихся изгибов формируют, как правило, по диагоналям помещения. Подачу воды организовывают так, чтобы в каждом из более крупных и близких к стенам витках температура воды была примерно на 1 °C больше

Чаще всего встречаются конфигурации в виде раковины улитки, змейки и комбинированные. Извивающаяся трубка может иметь одиночные или двойные/тройные изгибы. Фигуры формируют ровными линиями возле трех стен и только рядом с одной делают переход к нужной фигуре. Если речь идет о змейке, то одна из сторон будет волнистой. Линии повторяющихся изгибов формируют, как правило, по диагоналям помещения. Подачу воды организовывают так, чтобы в каждом из более крупных и близких к стенам витках температура воды была примерно на 1 °C больше.

Утеплитель – вид и толщина

Идеальная толщина слоя теплоизоляции зависит от структуры материала. В случае с минеральной ватой хватит 50 мм, а вот сыпучих утеплителей понадобится до 150 мм. Еще один популярный вариант — пенопласт. Минеральная вата хороша своей способностью одинаково хорошо организовывать влагообмен и держать температуру на неизменном уровне. Повышенная влажность сама по себе представляет проблему для минеральной ваты. Перенасыщенный влагой материал не сможет нормально выполнять теплоизоляционную функцию. Сыпучие утеплители — бюджетный материал. Но в некоторых ситуациях выложить достаточный слой такой теплозащиты не удастся. Пенопласт не подойдет в ряде случаев, ведь он не способен проводить пар. Скопившаяся на изоляции влага станет средой для появления плесени и грибка. Для деревянных полов пенопласт — неприемлемый вариант.

Выбор коллекторно-смесительного узла

Важный элемент отопительной системы. Все петли и ответвления сходятся именно здесь. Тут же происходит смешивание горячего и холодного потоков до заданной температуры. В коллекторно-смесительном узле (распределительном шкафу) располагаются клапаны для регулирования объема воды в контурах и, соответственно, ее температуры, а также этого же показателя во всей системе. Чтобы сделать правильный выбор, нужно учитывать 3 основных нюанса. Количество клапанов должно совпадать с числом линий подачи-отвода воды. На пять контуров водяной системы понадобится 10 клапанов. Второй аспект — управление. Предпочтение отдают регулируемым клапанами. Они предоставляют возможность раздельной настройки веток

Это важно не только потому, что для комнат нужна разная температура, но и по причине неравномерности распределения тепла между ними, тем более при разной отдаленности от узла. Желательно обзавестись системой с клапаном для устранения пузырьков воздуха

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube

Отличия теплых водяных полов от обычных систем обогрева

От стандартных систем отопления они отличаются своей конструкцией, предусматривающей установку нагревательных элементов во внутреннем пространстве полов. Если взять обычные радиаторы, традиционно устанавливаемые под окнами, то весь воздух, нагретый ими, стремится сразу же уйти под потолок по самому короткому пути. В результате, нагреваются только верхние воздушные слои, а не все помещение.

Постепенно воздух начинает остывать и спускаться на более низкий уровень. Здесь он вновь нагревается от батарей и поднимается в сторону потолка. Следовательно, тепло распределяется таким образом, что нагретый воздух присутствует только возле радиатора и вверху под потолком. Центр помещения остается непрогретым и ноги начинают мерзнуть из-за недостаточного количества тепла на нижнем уровне.

Теплые полы, в том числе и водяные, работают совершенно по другому. В этой конструкции нагревательные элементы равномерно распределяются по всей площади полов, и тепло также излучается со всей поверхности. Поэтому наиболее теплый воздух будет находиться преимущественно у поверхности полов, не поднимаясь выше двух метров. После окончательного распределения воздушных потоков, самая холодная температура окажется под потолком, а теплая – в районе пола. При таком разделении человек испытывает наиболее комфортные ощущения.

Благодаря своим конструктивным особенностям, водяные полы чаще всего используются в качестве основного отопления. Этим они отличаются от электрических систем, эксплуатация которых обходится значительно дороже из-за высокой стоимости электроэнергии.

Проектирование

Обустройство водяного тёплого пола в частном доме — беспроигрышное решение при наличии газового котла, хотя использование твёрдого топлива также допустимо. Такой вариант отличается эффективностью, недорогой ценой и считается малозатратным в плане энергоресурсов, в сравнении с полами электрического типа.

Безупречное функционирование устройства возможно при грамотном, профессионально сделанном  проекте и монтаже. Поэтому, начинаются работы по сооружению напольного отопления в частном доме с составления проекта.

Сначала нужно определиться с температурным уровнем тёплого пола:

  • для помещений жилого назначения — рекомендовано 21 — 27 градусов;
  • в проходных комнатах и коридорах — 30;
  • в ванне и бассейне — от 31 до 33 градусов.

Предлагаем узнать как самостоятельно сделать теплый пол в бассейне под обходными дорожками и чашей.

При проектировании важно учитывать длину контуров, все они должны иметь приблизительно одинаковый размер. При стандартном диаметре трубного изделия 16 мм и площади комнаты 50 м2, оптимальный размер петли от 70 до 90 метров, если площадь больше, то следует разделить её на несколько частей

При диаметре 17 мм, допустимый размер трубопровода 90 — 105 мм, при 20 мм — 120 мм.

Шаг укладки нагревательных элементов, также играет важное значение для эффективности теплоотдачи пола, рекомендованный размер от 10 до 30 см. При этом, около внешних стен и в санузлах — 100 — 150 мм, а по центру помещения — от 200 до 300 мм

К сведению! Отопительная система «тёплый пол» — низкотемпературное устройство, подаваемый в магистраль теплоноситель не должен нагреваться более 60 градусов.

Если вы не уверены, что способны сделать сами чертёж и расчёт правильно, то лучше доверить эту работу специалистам.

Тонкости устройства и монтажа теплого водяного пола

В случае применения горячей воды в качестве главного источника тепла, смысл работы такого устройства сравнительно простой. Вместо использующихся регистров отопления на поверхность пола устанавливается гибкая специальная труба, по которой проходит горячая жидкость. Источником горячей жидкости служит либо газовый котел, либо центральное отопление.

Конечно, вариант с использованием центрального отопления в качестве источника горячей воды, с точки зрения комфорта и уюта, является не самым оптимальным. Так как каждую осень необходимо ждать, когда дойдет до заветной отметки среднесуточная температура и коммунальные службы приступят к очередному отопительному сезону. Поэтому использование теплых водяных полов доступно для собственников частных домов, но не исключается использование в многоэтажных домах. Некоторые новостройки подразумевают подключение теплых полов, при наличии отдельных стояков для их подключения.

Схема подключения теплого водяного пола к системе центрального отопления

Если вы живете, например, на втором этаже, то соответственно, пол будет собой представлять бетонную плиту определенных размеров, однако, если вы спуститесь на первый этаж и зададитесь тем же вопросом, то поймете, что ваш пол является еще и потолком для первого этажа. Конечно, ваши соседи, проживающие в квартире под вами, не будут против дополнительного источника тепла, но вместо этой квартиры может оказаться и подвальное помещение, которому вы сами вряд ли захотите отдавать тепло. Чтобы решить эту проблему необходимо использовать теплоизоляцию по всей площади пола, где будет производиться монтаж теплых водяных полов, видео материалы, которого вы можете посмотреть ниже.

Укладка теплоизоляционного слоя — листов пенопласта

Вторая проблема, которая вытекает из теплопроводности материалов, это если вами будет принято решение установить трубопровод под 5-ти сантиметровую сосновую доску, на которую будет уложено несколько слоев утеплителя, керамическая плитка и ковер, то КПД вашей напольной системы отопления будет равна нулю. Поэтому если вам нужен эффективный теплый водяной пол, то полет фантазий необходимо ограничить материалами с большой теплопроводностью.

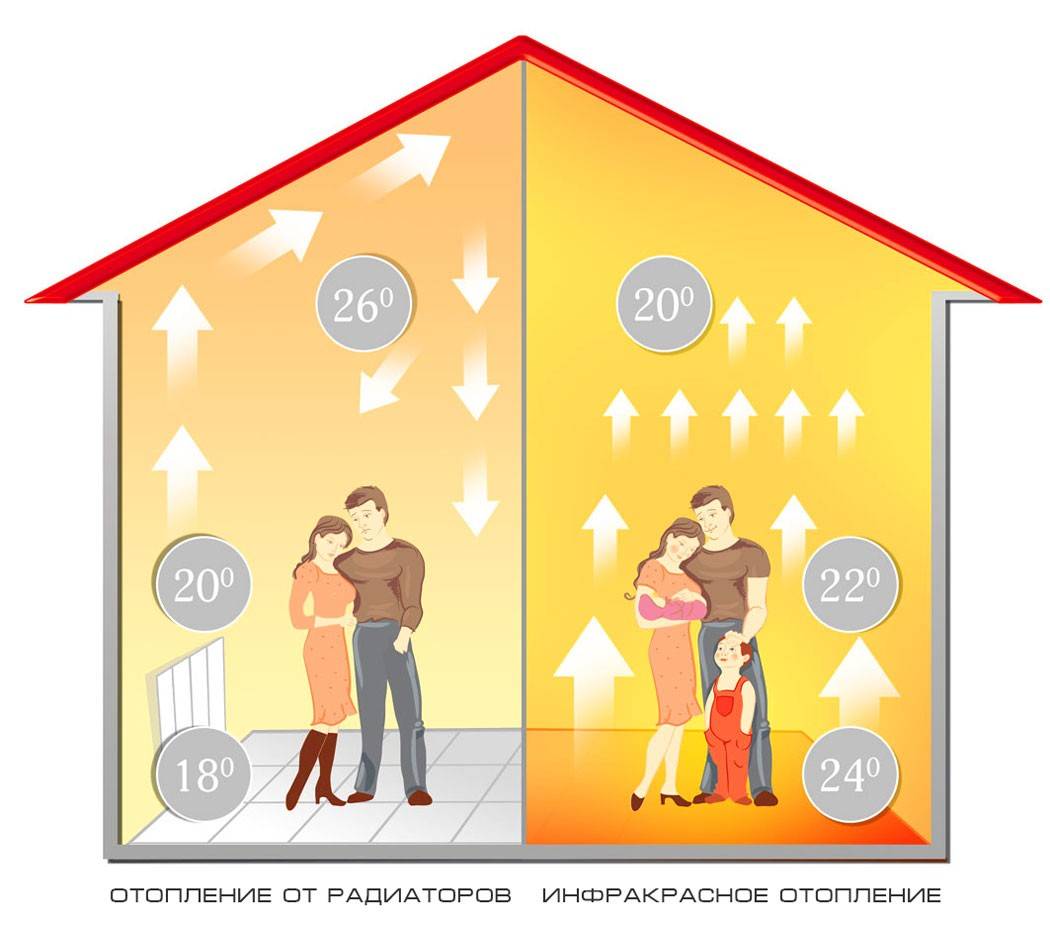

Сравнение теплого пола с радиаторами

Если сравнивать привычную уже радиаторную систему отопления с теплым полом, то в случае первой горячие потоки воздуха устремляются сначала вверх при нагреве, а затем только опускаются вниз. Поэтому с радиаторами довольно часто мы ощущаем холодный пол.

Установленный теплый пол работает по другому принципу. Трубы теплого пола нагревают сначала стяжку, затем стяжка излучает тепло равномерно снизу вверх. Чем выше, тем менее интенсивный прогрев.

Поэтому в плане распределения тепла теплые полы смотрятся гораздо выигрышнее. Что касается экономичности, то обе системы плюс-минус одинаковы.

Особенности укладки

Важно знать, что для наклеивания плитки поверх ТП следует применять специальные эластичные клеи, предназначенные для работы именно в таких условиях (на упаковке имеется пометка «для теплых полов»). Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более

Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более.

Стяжка, которой заливаются трубы, также должна быть приготовлена по особому рецепту: в нее должны быть внесены добавки-пластификаторы, которые предотвратят растрескивание от циклических температурных перепадов.

Это же правило желательно соблюсти и в отношении черновой стяжки, хотя она и отделена от нагревательного контура слоем теплоизолятора.

Какой теплый пол выбрать?

Здесь многое зависит от различных параметров и условий. Для примера, особое значение играет площадь помещения, а также его расположения.

Если речь идет о частном доме, то здесь можно рассматривать любой вид теплого пола, но лучше все же предварительно оценить целесообразность каждого отдельного варианта, чтобы подобрать наиболее оптимальный. Что же касается квартиры, то здесь придется столкнуться с особыми ограничениями.

Крайне важно понимать и целевое предназначение системы отопления напольного типа. Если требуется дополнительное отопление, то можно присмотреться к матам или пленочному полу

Если же теплый пол должен будет выполнять роль основного отопления, то логично рассматривать водяную систему или нагревательный кабель высокой мощности.

В приоритете должно находиться и качество продукции. Не стоит слепо доверять рекламе и покупать системы неизвестных ранее производителей. Лучше всего довериться сертифицированной продукции, которая при правильном использовании сможет прослужить годами.

Подготовительные действия

Иногда при подготовке поверхности для стяжки не обращают внимания на важные мелочи, которые, на самом деле, играют большую роль. Черновая поверхность обязательно должна быть тщательно очищена от мусора, мелких камней.

Перед тем, как правильно залить тёплый пол, вдоль стен комнаты, по кругу, укладывают демпферную ленту толщиной не меньше 40 мм. Она нужна для того, чтобы исключить в будущем трещины в бетонном слое от эффекта теплового расширения. Демпферной лентой нельзя пренебрегать ни в коем случае. Трещины в бетоне выведут обогревательную систему из строя очень быстро. Необходимо делать пирог теплого пола по бетону по всем нормам.

Когда площадь комнаты более 40 кв. метров, либо одна из сторон больше 8-9 метров, бетонное покрытие нужно обязательно разделить на зоны с помощью термошвов. Для этого используют Т-образную демпферную ленту. Укладывают её до начала бетонных работ. В каждой зоне должен быть свой отопительный контур, проектируют это заранее.

Иногда мастера укладывают армирующую металлическую сетку поверх теплоизоляционной плиты

Если теплоизолятор прочный, нагрузка на тёплые полы не очень большая, такую сетку можно и не принимать во внимание. Сетку прикрепляют к бетону через слой утеплителя

Водяной контур скручивают с прутьями сетки. Такой способ удобен, но не во всех случаях себя оправдывает. Если армирующий слой укладывать сразу на теплоизолятор, то сетка не выдержит вертикальное давление на полы. Она будет выполнять единственную функцию — удобную фиксацию водяного трубопровода.

При использовании прочного утеплителя (пеностекла), ситуация будет иная. Если применяют мягкий утеплитель (пенопласт), стяжку требуется дополнительно армировать. Арматура, которую размещают сверху, а не в самом бетоне, нейтрализует только горизонтальные прогибы. Для предотвращения образования расколов, сетку размещают поближе к центру бетонного покрытия, над трубами.

Иногда используют вариант, когда укладывают две сетки: поверх труб и под ними.

Есть ещё один способ с использованием одной сетки. Её приподнимают над теплоизолятором на 15-20 мм, используя подкладки. Трубы укладывают сверху.

Стяжка, где водяной контур оказывается полностью в бетоне, будет прочнее. Но себестоимость конструкции тёплого пола возрастает. Общая толщина бетонной прослойки окажется на 20-30 мм больше.
