Какие бывают солнечные батареи для отопления дома – виды, особенности, преимущества и недостатки

Использование солнечной энергии для получения тепла

Наряду с использованием солнечной энергии для производства электрического тока существуют и не менее распространенные устройства по превращению энергии солнечного света в тепловую энергию. Такие установки называются солнечными коллекторами и служат элементами нагрева для систем отопления и получения горячей воды. Независимо от установленных котлов в отопительных системах и контурах горячего водоснабжения, их комбинация с высокоэффективными солнечными коллекторами позволяет экономить до 36% расходов на отопление и приготовление горячей воды.

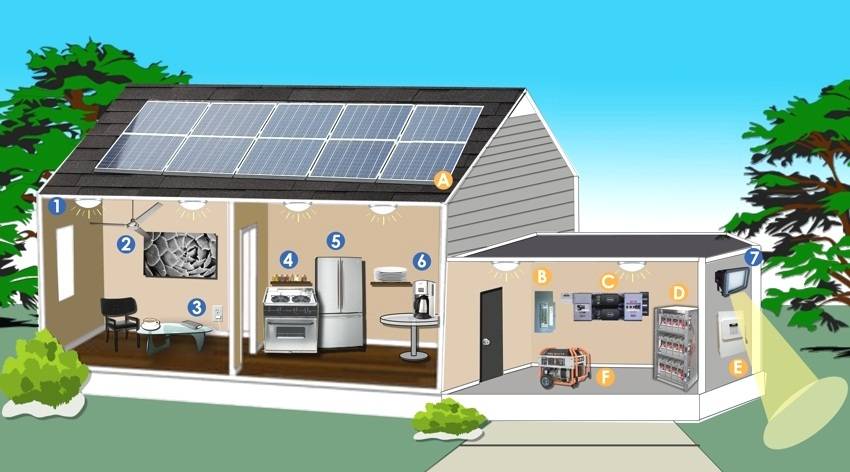

Электроснабжение дома с использованием солнечных батарей: 1 — LED-светильники, 2 — электровентилятор, 3 — зарядное устройство для телефона, 4 — маленькая электроплита, 5 — холодильник, 6 — внешнее освещение, А — солнечные фотоэлектрические панели, В — панель управления, С — инвертор + контроллер зарядки + счетчики, D — аккумуляторы, Е — панель обесточивания (отключения), F — резервный генератор

В конструктивном исполнении солнечный коллектор из разряда ходового товара представляет собой прямоугольную панель с габаритами ориентировочно 1х2 м и с толщиной до 100 мм. Главным отличием коллекторов указанных типоразмеров является тепловой поток мощности, т.е. количество тепла, которое может передаться любому жидкому теплоносителю через контактную поверхность. По-другому этот параметр называют коэффициентом потери тепла и который имеет размерность Вт/м²×°К, т.е. передаваемое тепло через площадь для повышения температуры принимающей жидкости. Современные конструкции солнечных коллекторов имеют показатели (одна панель) по тепловой мощности от 1,2 до 5 Вт/м²×°К.

Цены солнечных коллекторов для отопления дома

Например, панель европейского качества с габаритами 1,9х1,8 м (площадь 3,5 м²) и с коэффициентом 2,7 будет стоить около 70 тыс. руб.

С учетом конкуренции аналог китайского производства может быть дешевле на 30-55%, а отечественный прототип на 10-25%.

Если говорить о требуемом комплекте, в который входят: бак, аккумулятор, насос и автоматика, тогда среднерыночная цена такой станции составит 160-170 тыс. руб. Комплект отечественного производства с аналогичными параметрами обойдется в 100-120 тыс. руб.

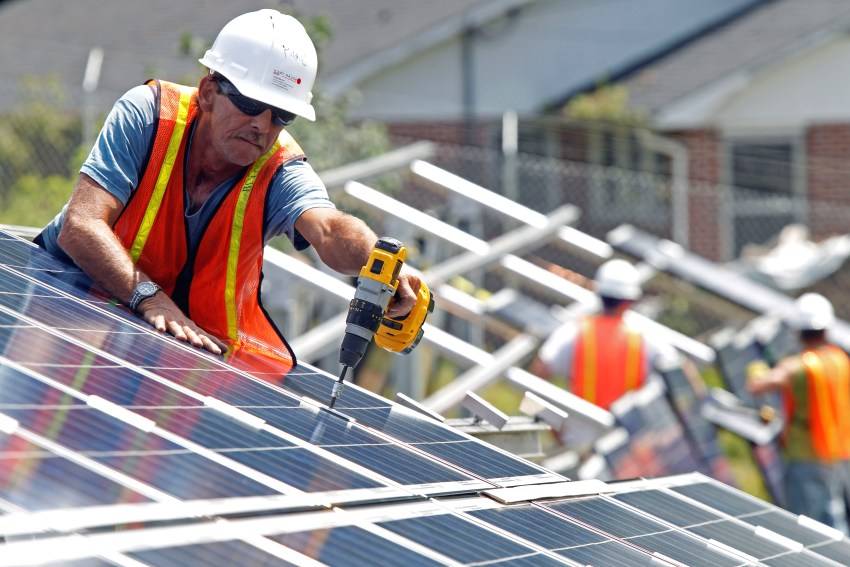

Монтаж солнечных коллекторов на крышу дома

Полезный совет! Совместное использование солнечных коллекторов с солнечными батареями при правильном выборе параметров позволяет снизить расходы тепловой энергии на получение горячей воды до 61%.

Виды отопления с использованием альтернативных источников

Самый простой способ преобразования энергии светила в тепло – это использование солнечных батарей для отопления дома. Они все чаще используются в качестве дополнительных источников энергии. Но что же представляют собой эти устройства и действительно ли они эффективны?

Смотрим видео, виды и их особенности работы:

Задача, установленного на крыше коллектора солнечного системы отопления для дома впитать как можно больше солнечного излучения, преобразовав его затем в так необходимую человеку энергию. Но при этом следует учитывать, что оно может быть превращено как в тепловую, так и электрическую энергию. Для получения тепла и подогрева воды используют солнечные системы отопления. Для получения электрического тока используют специальные батареи. Они аккумулируют энергию в дневное время суток и отдают ее ночью. Однако сегодня существуют и комбинированные системы. В них солнечные панели вырабатывают одновременно тепло и электричество.

Что касается солнечных водонагревателей для отопления дома, то они представлены на рынке широкой линейкой. Причем модели могут иметь различное назначение, дизайн, принцип работы, габариты.


Различные варианты

Например, по внешнему виду и конструкции системы отопления частного дома подразделяются на:

  1. Плоские;
  2. Трубчатые вакуумные.

По назначению они классифицируются на используемые для:

  • Системы отопления и ГВС;
  • Для нагрева воды в бассейне.

Есть отличия и принципе работы. Солнечное отопление с применением коллекторов является идеальным выбором для дачных домиков, так как не требуют подключения к электросети. Модели с принудительной циркуляцией подключают к общей системе отопления, в них циркуляция теплоносителя осуществляется при помощи насоса.

Смотрим видео, сравниваем плоский и трубчатый коллектор:

Не все коллекторы пригодны для солнечного отопления загородного дома. Согласно этому критерию они делятся на:

  • Сезонные;
  • Круглогодичные.

Первые применяются для отопления дачных строений, вторые в частных домовладениях.

Выбор солнечного коллектора и его монтаж

Перед домовладельцем, решившим создать солнечное отопление частного дома своими руками, встает задача выбрать наиболее подходящий тип коллектора. Этот вопрос достаточно сложен, но разобраться в нем необходимо.

Открытые коллекторы не подойдут из-за низких возможностей, поэтому о них нет смысла говорить. Обычно выбор производится между трубчатыми и плоскими видами. Первым и самым значимым критерием выбора обычно становится соотношение цены и качества изделий.

Такой подход оправдан, но нельзя не учитывать ремонтопригодность. Так, вакуумные трубки можно менять далеко не во всех видах коллекторов, что делает выбор рискованным. При выходе из строя одной из них у некоторых видов коллекторов придется менять всю панель, что потребует расходов. Вообще, все вакуумные устройства — довольно рискованное приобретение, так как любое механическое воздействие грозит потерей источника тепловой энергии.

Выбрав оптимальный вариант, приступают к монтажу. Для него надо выбрать подходящую площадку, расположенную неподалеку от дома

Это важно, поскольку транспортировка теплоносителя на большие расстояния потребует качественного утепления и установки циркуляционного насоса. Обычно коллекторы устанавливают на крышу, чтобы получить возможность циркуляции самотеком

Достоинства и недостатки солнечного отопления

К достоинствам солнечных отопительных систем можно смело отнести следующие качества:

  1. Экологичность. Впитывание и преобразование солнечной энергии происходит без каких-либо выбросов вредных веществ, поэтому можно говорить о полной экологической чистоте таких систем.
  2. Автономность. Солнечное тепло обходится совершенно бесплатно, что позволяет не думать о текущем уровне цен на энергоносители и необходимости их подведения к своему частному дому.
  3. Экономичность. Комбинирование традиционного и альтернативного отопления позволяет неплохо сэкономить в процессе эксплуатации. Если же использовать только солнечное отопление, то все затраты сводятся к приобретению необходимых элементов системы и их обслуживанию.
  4. Доступность. Солнечные коллекторы и батареи не нужно согласовывать с какими-либо государственными органами, поскольку работа подобных систем автономна и не представляет какой-либо опасности.

Из недостатков главным образом выделяются следующие качества:

  1. Длительный период определения эффективности. Чтобы понять, насколько солнечная система эффективна и выгодна в конкретных условиях эксплуатации, ей необходимо проработать хотя бы 3 года.
  2. Высокая стоимость оборудования. Солнечные батареи и комплектующие к ним на сегодняшний день стоят довольно дорого, поэтому без существенных изначальных вложений обойтись не удастся.
  3. Зависимость от внешних условий. Если климат в географической локации, где установлены коллекторы, не отличается большим количеством солнечных дней, то установка солнечных устройств может даже оказаться нецелесообразной.
  4. Необходимость резервного отопления. Чтобы отопительная система была надежной, ее необходимо обязательно продублировать (дублирующим контуром обычно выступает именно солнечный обогрев).
  5. Требовательность к обслуживанию. Солнечные коллекторы нужно качественно обслуживать, постоянно проводя профилактические и очистительные работы. Запуск системы при отрицательных температурах возможен только в том случае, если она и сам дом имеют надежную защиту от холода.

Почему на крышах наших домов не видно гелиоустановок

Интернет пестрит рекламными материалами с красивыми картинками, повествующими о необычайной выгоде гелиосистем. Народные умельцы выкладывают в youtube ролики на тему «отопление от солнца своими руками» о собственных ноу-хау, собранных на коленке из подручных материалов. Сеть пухнет от перепостов восторженных статей, рассказывающих о чудесных преимуществах солнечного отопления. Однако, много ли домов с солнечными коллекторами на крыше появилось за последние годы поблизости от вашего дома? Ни одного? В чём же причины того, что отопление солнечной энергией в наших краях не находит признания?

К сожалению, солнечная энергия для отопления домапоступает не тогда и не туда, когда и куда нужно. Холодно бывает ближе к полюсам, зимой и по ночам. А максимум солнечного излучения приходится на экваториальные районы, на лето и день. Теплоаккумуляторы худо-бедно помогают сгладить суточные, но не сезонные перепады.

Карта интенсивности распределения солнечного света по территории России. В Западной части страны, где живёт львиная доля населения, солнца мало. А в восточной Сибири, где доля излучения заметно выше, холодно, что затрудняет использование активных систем. Кстати, солнечные панели, вырабатывающие электричество, не столь чувствительны к сильным морозам. В холодной, но солнечной Якутии уже построены и успешно функционируют довольно мощные гелиоэлектростанции.

Пассивное отопление солнечной энергией малоэффективно и не способно сколь-нибудь серьёзно обогреть дом в условиях русской зимы. «Окна — на юг» — реально полезный метод проектирования, ничего не стоящий, но помогающий оптимизировать расходы на отопление. А вот некогда относительно популярные в США гелиотеплицы, стены Тромба и их производные постепенно сошли на нет даже у себя на родине.

Активные солнечные системы отопления частного дома обходятся весьма недёшево, немало денег придётся отдать за оборудование. Эксплуатация, вопреки некоторым утверждениям, отнюдь не бесплатна: расходуется электроэнергия, требуется обслуживание техники. При нынешних ценах, по сравнению не только с дешёвым природным газом, но даже с довольно дорогими пеллетами, дизтопливом, установка вакуумного солнечного коллектора на подавляющей части территории РФ не окупится вообще никогда, срок окупаемости превышает срок службы оборудования. Лишь в некоторых южных регионах страны солнечные системы отопления частного дома могут быть не убыточны при определённых условиях.

Научная станция на острове Ольхон (Россия). Применение вакуумных коллекторов (справа на крыше) для приготовления горячей воды и гелиопанелей (слева) для выработки электроэнергии имеет смысл, ведь центральных коммуникаций на этом скалистом байкальском острове нет. Однако для полноценного отопления в климате Бурятии солнечных систем недостаточно, греют дом «нормальные» печи, топливо для которых завозят с «большой земли», ведь изводить местный лес на дрова нельзя

Установка солнечного отопительного коллектора

Солнечный отопительный коллектор вместе с системой аккумуляции тепла и теплообменным контуром в сборе представляет собой довольно сложную технологическую систему. Комплекты такого оборудования оснащаются подробными инструкциями по установке, также в сети Интернет можно найти подробные видеоуроки. Но перед покупкой и установкой солнечного коллектора необходимо составление проекта отопительной системы. В этот процесс обязательно нужно привлекать специалиста, который произведет необходимые расчеты материалов и оборудования.

Использование альтернативных источников энергии может существенно снизить затраты на содержание вашего дома, более того, оно может сделать вас независимыми от поставщиков традиционной энергии.

Разновидности батарей

Различают два типа солнечных батарей – большие и малые. К малым фотоэлектрическим системам относят панели с аккумулирующими устройствами, напряжением в пределах 12-24 В. Этого хватит для питания осветительных приборов и телевизора в доме. А вот большие панели способны генерировать достаточно электроэнергии для отопления дома среднего размера.

В состав системы с котлом на солнечных батареях входит:

  1. Вакуумный солнечный коллектор.
  2. Контроллер, который отвечает за эффективность функционирования системы.
  3. Циркуляционный насос, подающий теплоноситель от коллектора к накопительному баку.
  4. Емкость для горячей воды на 500-1000 л.
  5. ТЭН или тепловой насос.

Благодаря обустройству в частном доме отопления от солнечных батарей, можно не только обеспечить жильцов горячей водой, но и дополнительно предусмотреть систему теплого пола

Обратите внимание, что необходимо предварительно рассчитать мощность солнечных батарей.. При этом учитывают количество членов семьи, площадь дома, а также среднемесячный расход электроэнергии

Как правило, бытовыми приборами расходуется порядка 200-500 кВт энергии ежемесячно.

При этом учитывают количество членов семьи, площадь дома, а также среднемесячный расход электроэнергии. Как правило, бытовыми приборами расходуется порядка 200-500 кВт энергии ежемесячно.

Кроме того, дополнительная энергия потребуется для прогрева воды. Если немного упростить расчеты, то в среднем на одного жильца потребуется 1м2 солнечных панелей.

Расход энергии теплыми полами высчитывается, исходя из нормы в 1м2 солнечных батарей на 10 м2 пола.

Прежде чем решиться на отопление дачи солнечными батареями, обратите внимание на следующие факторы:

  • уклон скатов крыши должен быть не менее 30°;
  • оптимальной для установки панелей будет южная сторона;
  • сколько солнечных дней в году бывает в регионе;
  • есть ли рядом высокие объекты, которые могут затенять солнце.

Если 1 м2 солнечных батарей генерирует порядка 1000 кВт/ч в течение года, то их можно приравнять к использованию 100 л газа на тот же объем энергии.

Некоторые модели солнечных батарей с общей площадью около 4 м2 способны вырабатывать порядка 2000 кВт/ч энергии ежегодно, обеспечивая горячей водой небольшую семью.

Если вы задумались, как отопить дом солнечными батареями, но в вашем регионе бывает не так много ясных дней, не отказывайтесь от альтернативных вариантов отопления.

Особенности солнечных коллекторов

Солнечные системы отопления частного дома наиболее эффективны в регионах, где в течение года насчитывается большое количество солнечных дней. Кроме того, зимой солнечное освещение также должно быть достаточно интенсивным. При монтаже подобной системы отопления нужно учитывать следующие особенности. Чтобы конструкция обогрева была эффективной, необходимо качественно выполнить утепление дома. Рекомендуется сочетать солнечное отопление с другими видами — газовым или электрическим – это самый оптимальный вариант. Интеграция элементов гелиосистемы в традиционную схему обогрева значительность увеличивает эффективность отопления дома и снижает материальные затраты.

В регионах, для которых характерен низкий уровень инсоляции (потока лучей солнца на горизонтальную поверхность), нужно правильно рассчитать площадь коллекторов и в точности соблюдать инструкцию по монтажу, чтобы система работала максимально эффективно. Специалисты рекомендуют устанавливать коллекторы под углом, равным географической широте местности, в таком случае они будут более эффективны. Дело в том, что максимальный уровень поглощения солнечной энергии происходит в том случае, если их поверхности находятся под прямым углом по отношению к инсоляции.

Организуя отопление от солнца своими руками, нужно слегка увеличить угол наклона, чтобы повысить эффективность работы этих устройств зимой. При этом в летнее время эффективность системы несколько понизится, но это допустимо, так как в любом случае будет переизбыток тепловой энергии.

Выбор системы и ее установка

Перед тем, как остановить свой выбор на определенной отопительной системе, нужно тщательно изучить ее возможности. Обязательным условием будет расчет площади дома, а также необходимого количества тепла, которое уйдет на его обогрев. Также необходимо максимально правильно подобрать место, куда она будет установлена.

Если отопительная система будет установлена правильно, то она прослужит не менее 25 лет. Такая система окупит себя полностью максимум через 3 года. Для многих такой срок наверняка не покажется слишком долгим. К тому же, вы полностью не будете зависеть от коммунальных служб.

Солнечный коллектор должен быть установлен на площади с максимальным солнечным освещением. Если здание непригодно для установки коллектора, такое устройство можно установить на соседнем строении. Накопитель можно разместить в подвале. Нередко встречаются такие системы, где накопителей несколько. В таком случае они будут обладать более компактным размером.

Те, кто выбрал для обогрева своего дома такую отопительную систему, как солнечные батареи, может сказать, что он поступил правильно. Солнечная энергия не стоит денег и, к тому же, является неиссякаемым источником тепла. Все, что нужно, — это вложить некоторые средства в оборудование и установку такой системы, зато потом она себя полностью окупит и избавит вас от зависимости платить деньги коммунальным службам.

Основные нюансы прокладки отопления

Наиболее популярным способом обогрева помещений считается применение магистрального газа, поскольку его цена невысокая, и он является доступным ресурсом. Допускается применение газового котла для формирования автономного отопления в частном доме.

Если использовать для дома газ невозможно, то подходят твердотопливные котлы, которые работают от угля или дров.

Отличным решением для любого дома считается применение не только обычного отопления, которое предполагает расположение батареи под окном, но и комбинация такой конструкции с теплым полом.  В этом случае обеспечивается равномерный обогрев помещения.

Именно тепло от пола формирует комфортные условия для жизни.

Удалять радиаторы не нужно, поскольку именно за счет них обеспечивается быстрый, равномерный и эффективный обогрев конкретного помещения. Лучше всего устанавливать теплые полы плюс радиаторы отопления.

При формировании автономной системы отопления есть возможность самостоятельно регулировать температуру и выбирать давление в будет скачков температуры или иных проблем в системе.

Для качественного подключения важно правильно выбрать материалы для работы. Нужны сами трубы, батареи и котёл для подогрева воды, который может работать от разного вида топлива. Лучше всего предварительно:

Лучше всего предварительно:

Устройство и виды

Условно данные системы можно классифицировать на два вида:

  • жидкостные (о которых мы говорим в данном материале);
  • воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

  • попадает максимальное количество солнечного света,
  • имеет большую площадь,
  • установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

  • вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
  • плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
  • термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
  • трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

  • корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
  • внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
  • по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
  • также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
  • собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

  • минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
  • сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
  • концы трубок соединены с трубой, по которой проходит теплоноситель;
  • при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
  • у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности
