Как выбрать циркуляционный насос для отопления: первое знакомство

Speroni S.p.A.

В 1946 году, Джузеппе Сперони из Кастельново-ди-Сотто открыл небольшую ремонтную мастерскую Speroni S.p.A. А вскоре, оценив потребности местного потребителя, перепрофилировал свое дело на производство насосного оборудования. Вместо активного развития и быстрого прорыва на всемирный рынок была выбрана иная стратегия, нацеленная исключительно на качество выпускаемой продукции. Сегодня, как и 70 лет назад, все производственные мощности компании (включая лабораторию и производственно-сборочные цеха) находятся в Италии. Что никоим образом не мешает продвигать насосное оборудование (4000 изделий производится за день) на внешнем рынке (а это порядка 120 стран). В РФ итальянцы развернули торгово-сервисную сеть и установили на свою продукцию 1 год фирменной гарантии.

Некоторые модели Speroni S.p.A.
МодельНапор, м / объем, м³/чМощность по режимам работы, Втt теплоносителя, Сt окружающей среды, ССпособ монтажа / диаметр трубы, (дюйм)Обслуживаемый контур, мЦена, руб.
Marina SCR 25/60-180 S/CE5.5 / 3.328-44-63-10…+1100…+40Резьба /1½914613
Marina SCR 25/40-180 S/CE4.5 / 3.328-44-63Резьба /1½754586
SPERONI SCR 32-404 / 328-44-63Резьба / 2662791

Смотреть видеообзор, раскрывающий производственный потенциал и объемы работ компании Speroni S.p.A.:

Часто задаваемые вопросы

1. Будут ли шуметь трубы при использовании насоса?

В трубах может шуметь лишь в том случае, если неправильно выбрано устройство или в магистрали скопился воздух. Для удаления воздуха делаем следующее:

  • заполняем водой всю систему;
  • удаляем воздух, используя для этого клапаны на радиаторах – «воздушки»;
  • запускаем котел отопления и насос;
  • ждем некоторое время, после чего еще раз удаляем воздух;
  • проверяем давление, заполняем контур водой;
  • запускаем насос и регулируем его (если его вообще можно регулировать).

2. Можно ли для водоснабжения использовать насос высокого давления?

Однозначно — нет! Пусть они (насосы) и выглядят практически одинаково, но в водоснабжении насосное оборудование используется исключительно для того, чтобы поддерживать нужное давление, если его по той или иной причине недостаточно.

3. Из чего делают насосы?

Некоторые детали (вал, шариковые подшипники) современных насосов изготавливают из керамики. Это не только обеспечивает бесшумную работу, но и значительно увеличивает срок эксплуатации.

4. Есть ли насосы для горячего водоснабжения?

Да, такие существуют. Это, к примеру, циркуляционный насос GRUNDFOS Comfort UP, благодаря которому не нужно ждать, когда из крана начнет течь горячая вода. Разумеется, его использование увеличит расход электроэнергии и самой воды.

5. Сколько энергии потребляют насосы?

В большинстве случаев циркуляционные насосы – крайне экономичные приборы, которые потребляют энергии столько же, сколько обычная лампочка. Недавно все производители насосов «договорились» о присвоении изделиям ярлыков, уведомляющих об их «прожорливости», как в случае с бытовой техникой. Была разработана классификация, согласно которой устройствам А-класса, например, нужно не более 6 Вт.

6. Насколько часто нужно менять циркуляционные насосы?

Если насос качественный, то он прослужит порядка десяти лет. Хотя, как мы уже говорили, немало зависит и от самой фирмы-производителя. Дабы ваш прибор послужил дольше, придерживайтесь всех рекомендаций касаемо эксплуатации: правильно подберите модель и устанавливайте ее, избегайте завоздушивания магистрали, в качестве теплоносителя используйте лишь специально очищенную воду.

Видео – Монтаж циркуляционного насоса

Циркуляционный насос Wilo

Мощность насоса зависит от диаметра трубопровода

Расчет производительности

Сдвоенный циркуляционный насос примышленного типа

Маркировка на корпусе

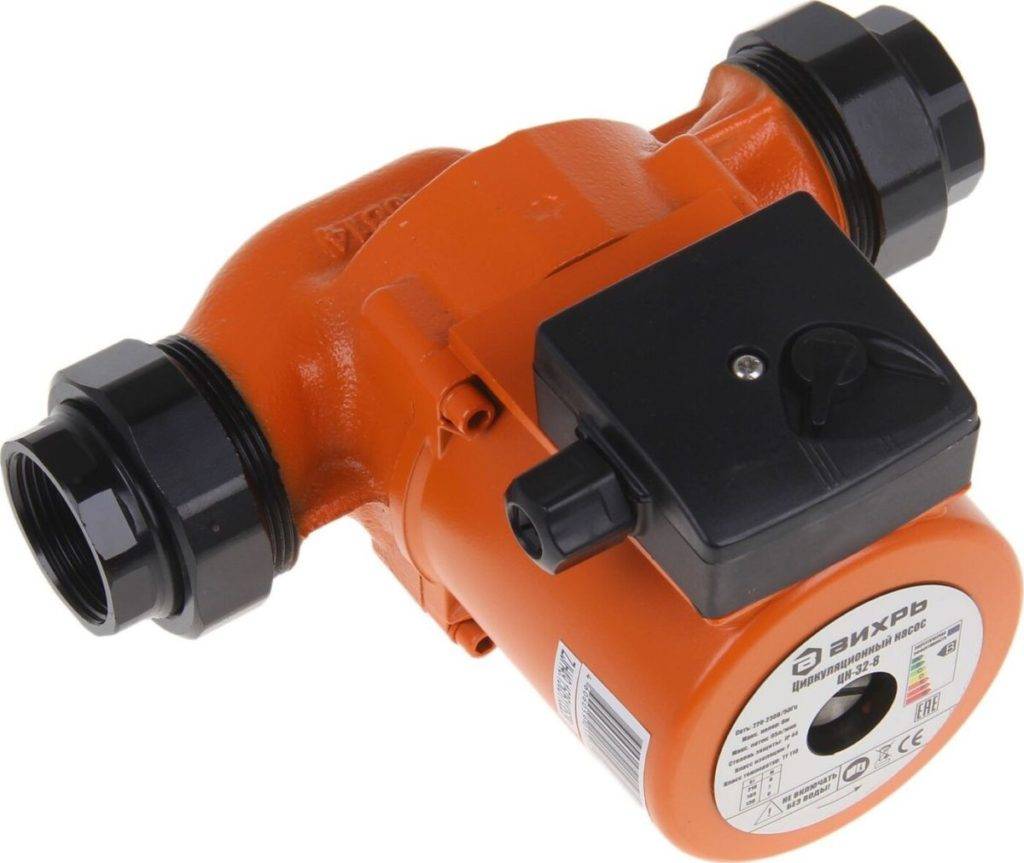

Циркуляционный насос с мокрым ротором

Сухой циркуляционный насос

Установленный насос

Циркуляционный насос в разрезе

Как выбрать насос циркуляционный

Типы циркуляционных насосов

На сегодняшний день существует достаточно большое количество циркуляционных насосов. Как выбрать насос для отопления? Наиболее распространенными из них являются два – насосы с сухим и с мокрым ротором.

Однако, прежде чем приобретать тот или иной тип насоса, следует определить, каким именно характеристикам он должен соответствовать

Какой нужен насос для отопления и что же следует принимать во внимание, чтоб сделать правильный выбор циркуляционного насоса для отопления:

  • общая площадь, которую необходимо будет отапливать;
  • требуемый уровень температуры в помещении;
  • тип топлива;
  • количество этажей в отапливаемом здании;
  • тип и функциональность отопительного котла;
  • давление теплоносителя в трубах и уровень температуры на входе и на выходе котла.

Прежде всего, он может быть встроен непосредственно в отопительный котел – это можно пронаблюдать в большинстве современных моделей. Второй способ – вваривание циркуляционного насоса как отдельного элемента отопительной системы.

Насос в системе отопления

Второй вариант монтирования насоса чаще применяется в домах, где используются более старые модели отопительных котлов. Они не имеют встроенного насоса – циркуляция теплоносителя в таких системах осуществлялась при помощи разницы в массе и плотности горячего и холодного теплоносителя. Для большей эффективности трубы такой системы прокладывались под уклоном. Внедрение в такую систему циркуляционного насоса значительно увеличивает скорость перемещения теплоносителя – и соответственно, скорость прогрева помещения.

Разновидности циркуляционных насосов

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

  1. Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
  2. Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

  • Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
  • Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
  • Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

Резьбовое или фланцевое соединение?

Большинство бытовых устройств имеет именно резьбовое соединение, так как диаметр трубопровода редко превышает 2 дюйма. Такие насосы легко монтировать и для этого не нужно дополнительных инструментов.

Фланцевое соединение имеет уплотнительные резинки, которые обеспечивают наружную герметичность конструкции (чтоб не протекала вода). Средний срок службы уплотнительных резинок составляет 5 — 7 лет, после чего их придется менять. Не рекомендуем вам покупать дополнительные резинки заранее вместе с устройством, так как резина со временем ссыхается и на момент установки уже будет непригодна к использованию.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

  • теплоноситель никак не соприкасается с воздухом в помещении;
  • внутри герметичной системы трубопроводов давление выше атмосферного;
  • расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

  1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
  2. Трубы подачи и обратки располагают под наклоном.
  3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
  4. Давление внутри открытой системы отопления равно атмосферному.
  5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

  • на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
  • подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

  1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
  2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
  3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
  4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
  5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Для отопления площади кв. м.

Wilo TOP-S 80/15 DM PN10

Эту модель насоса немецкой фирмы Wilo благодаря техническим характеристикам (расход 70 м3/час и напор 16 м) применяют в системах отопления разных типов. Выбор ступеней частоты вращения осуществляется вручную. Потребляемая мощность 2400 Вт.

Grundfos MAGNA3 D 80-120 F

Один из лучших насосов для обогрева частных домов и других помещений площадью от 100 м2. Эта модель с автоматическим контролем всех параметров, умной системой управления обладает высоким КПД и обеспечивает напор до 12 м. Производитель обещает безотказную работу в течение 8 лет.

ESPA RA1-F 100-120-PN10

Поверхностный циркуляционный насос производства Испании предназначен для котлов в системах отопления больших помещений благодаря пропускной способности 75 м3/ч и напорной характеристике 11,5 м. Это промышленная модель, но ее можно поставить в частном доме. Он работает при температуре жидкости до 120 0С.

Топ-1. Grundfos ALPHA2 L 25-40 180

Рейтинг (2021): 4.79

Циркуляционный насос с высотой водного столба 4 метра и производительностью 2,5 куба. Модель отличается высоким качеством сборки, как и вся продукция бренда. Аппарат потребляет не более 22 ватт и является максимально экономичным даже несмотря на то, что в системе используется собственный дисплей с отображением параметров и несколько степеней дополнительной защиты. В частности, установлены датчики перегрева и защита от пересыхания. Если по какой-то причине вода в контуре перестала циркулировать, то насос не сгорит, а просто прекратит работу. Также отметим тот факт, что производитель дает 5 лет гарантии на свой продукт, а это встречается довольно редко.

Характеристики: 8 400 руб.ДанияПроизводительность (куб.м/ч): 2,5

Другие параметры для выбора насоса

Кроме ключевых параметров, при выборе конкретной модели нужно обращать внимание еще на ряд ее важных характеристик

Рабочая температура

В документации к насосу указывается, с какой температурой теплоносителя он может работать. У большинства производителей, особенно моделей бюджетного сегмента, данный показатель завышен. Так, если заявлено 90% на недорогом устройстве, на практике оно сможет безаварийно работать с теплоносителем в 70-80 градусов Цельсия.

Здесь ключевое требование — соответствовать параметрам нагревателя и сети отопления в целом. В системе теплых полов температура воды достаточно низка. Равно как и в нескольких других схемах. А вот при использовании нагревательного котла потребуется или покупать достаточно дорогой насос, либо регулировать температуру воды на входе трубной сети.

Качественные и надежные циркуляционники имеют допустимые параметры рабочего тела в 110-130 градусов. Цена таких решений высока. Однако претензий к их надежности у пользователей — минимум.

Рабочее давление

В одно и двухэтажных домах давление в отопительной сети обычно не превышает 2 атм. Очень редко этот параметр составляет от 3 до 4 атм. Правильно рассчитанный по характеристике напора насос справится с возложенной на него задачей

Однако если нужно выбрать недорогой циркуляционник, на его показатель рабочего давления стоит обратить пристальное внимание

Системы защиты

Автоматика защиты — крайне полезная опция циркуляционного насоса. Она значительно продляет срок службы устройства или блокирует возникновения аварийных ситуаций. Сегодня распространены два типа защиты.

  1. От перегрева. Термопара, контролирующая температуру электродвигателя, автоматически выключит насос при его перегреве.
  2. От сухого хода. Особенно важна в моделях с мокрым ротором. Она не даст перегреться двигателю.

Количество скоростей

Насос циркуляционный Grundfos ALPHA2 32-40, 3 скорости

Более сложные насосы могут иметь большее число скоростей или регулироваться электроникой по внешнему сигналу, обеспечивая плавную отдачу мощности и полностью контролируемый расход.

Конструкционное исполнение

Говоря о конструкционном исполнении, имеются в виду размеры штуцеров, габариты и материал корпуса. Относительно последнего все просто. Чугунные корпуса прочны, долговечны, способствуют лучшему отводу тепла от двигателя. Недорогие пластиковые практичны и приемлемы для насосов, устанавливаемых в местах, где им не грозят перепады температуры или механические повреждения.

Штуцеры в идеале должны соответствовать параметрам сети. То есть для пластиковой трубы 25 мм выбирается насос с такой же характеристикой. Больший диаметр штуцера допускается. Насос можно подключить при помощи переходников разного рода. А вот меньший диаметр — не допускается.

Размеры насоса стандартизированы

Габариты стандартного насоса нормированы. Это 180 мм между точками подключения на штуцерах. Все байпасы и сгоны, которые предлагаются в магазинах, рассчитаны именно на такой размер. Есть более компактные решения, для размещения внутри оборудования или в условиях ограниченного пространства. Длина такого насоса 130 мм.

Wilo

История немецкого производителя Wilo берет начало в 1872 году. Не смотря на пертурбации с собственниками, основное направление деятельности – помповое оборудование во всевозможных модификациях – не изменилось и до настоящего времени. С развитием технического прогресса эта ветвь разрослась до крупномасштабного производства климатического оборудования. На рынке России продукция Wilo представлена собственной сетью торговых представительств. Сервисное обслуживание выполняют свои и авторизованные мастерские, обеспечивающие стабильную работу реализуемого оборудования на достаточно продолжительный срок. Наглядным примером активной деятельности являются комплексные предложения по системам отопления, устанавливаемые с 2015 года. На которые производитель дает 4 года официальной гарантии.

Некоторые модели Wilo
МодельНапор, м / объем, м³/чМощность по режимам работы, Втt теплоносителя, Сt окружающей среды, ССпособ монтажа / диаметр трубы, (дюйм)Обслуживаемый контур, мЦена, руб.
Yonos PICO 15/1-410 / 2.74…20-10…+1100…+40Резьба / 11606051
Wilo Star-RS 25/44 / 328-38-48Резьба /1½664664
Yonos MAXO 50/0,5-1231 / 12.815…600Комбинированные фланцы PN6/1051045573

Смотреть видеоролик, рассказывающий о истории и современном производстве компании Wilo:

Советы по подключению циркуляционного насоса к системе отопления

Приступая к монтажу помпы, следует помнить несколько несложных, но важных правил:

  1. Оптимальным местом установки насоса является отрезок трубопровода возвратной магистрали непосредственно перед теплогенератором. При такой расположении, устройство работает с остывшим теплоносителем, что заметно продлевает длительность его эксплуатации. Кроме этого, существенно уменьшается риск завоздушивания котла.
  2. Монтаж нагнетателя следует производить таким образом, чтобы ведущий вал устройства располагался горизонтально. Несоблюдение этого правила может привести к значительному снижению мощности агрегата и преждевременному выходу из строя вследствие перегрева подшипниковых узлов и других трущихся поверхностей.
  3. Непосредственно за выходным патрубком желательно установить обратный клапан, предохраняющий агрегат от противохода теплоносителя.

Правильный монтаж циркуляционного насоса позволит добиться не только его максимальной производительности, но и эффективной работы всей системы отопления.

Напор

Согласно мнению профессионалов – при организации условий для эффективной работы ЦН в отопительной системе, следует учитывать соотношение максимального напора конкретной модели и протяженность циркуляционного кольца ОС. Не вдаваясь в технические особенности, озвучим вполне работоспособный усредненный показатель: выбирайте насос из расчета 0.6 метра заявленного напора на 10 метров длины отопительного контура. То есть, паспортных 6-и метров напора (российской модели «Циркуль 32-60») хватит для организации стабильной циркуляции теплоносителя при условии длины кольца отопительного контура не более 100 м.

Нюансы монтажа оборудования

Бытовые устройства для принудительной циркуляции воды потребляют не очень много электричества – обычные насосы требуют до 200 Вт, а вот мощные, с максимальным напором более 10 м, могут забирать более 1 кВт энергии.

Поэтому их вклад в общую силу тока цепи нужно учитывать. При этом необходимо помнить, что у таких приборов номинальная мощность превышает активную (потребляемую).

Также крупные насосы могут работать от 380 В. Но обычно они отапливают значительные площади, к которым подведены трехфазные электролинии и проблем с их подключением не возникает.

Если у насоса максимальная высота напора составляет или превышает 8 метров, то необходимо не забыть посмотреть тип его подключения к электроснабжению

Так как теплоноситель, проходя по системе, отдает энергию и остывает, то его температура в конце контура ниже, чем в начале. Поэтому лучше интегрировать насос в трубы ближе к входу в теплообменник, т.е. на “обратку”. Это увеличит срок службы прибора, так как сильно горячая вода хуже для металлических деталей, чем частично остывшая.

Место врезки необходимо выбрать в соответствии с правилами установки насосного оборудования, которые приведены в руководстве по монтажу. Для каждой модели существуют разрешенные варианты ориентации двигателя, которых нужно придерживаться.

Отопительный контур, как правило, проектируют с учетом физических законов, обосновывающих естественную циркуляцию, а внедряемый насос должен “помогать” потоку набрать необходимую скорость. Чтобы не ошибиться с ориентацией прибора, на его корпусе есть стрелка, показывающая направление напора.

Иногда возникают непредвиденные ситуации, связанные с отключением электроэнергии. В этом случае насос станет преградой на пути потока, а резкое замедление скорости или полная его остановка, скорее всего, приведет к закипанию и повреждению системы отопления. Чтобы этого не случилось, в месте врезки насоса организуют обводную трубу.

При отключении электроэнергии необходимо открыть кран на байпасе для пропуска потока. Также такая конструкция позволяет снять насос без слива воды

Еще один способ избежать проблем при отключении электричества – приобрести для насоса резервный источник электропитания. Если мощность устройства невелика и составляет не более 0,5 кВт, то лучшим решением будет комплект из аккумулятора и ИБП со встроенным стабилизатором.

При емкости батареи 200 Ач, прибор с мотором на 100 Вт сможет автономно работать около 20 часов.

Для более мощных насосов при необходимости длительного поддержания его работы в условиях отсутствия электричества придется приобретать генератор. Если нужно автоматическое включение резервной системы питания, то он должен поддерживать функцию автозапуска и работать в связке с автоматом выбора резерва.

Распространенные неисправности циркуляционных насосов и методы их устранения

Ниже приводятся наиболее часто встречающиеся неполадки агрегата, причины их возникновения и способы устранения.

1. Неисправность

2. Возможная причина

3. Способ устранения

При включении агрегат издает рабочие звуки, но турбина не вращается

Окисление вала вследствие длительного простоя агрегата. Крыльчатку заблокировал посторонний предмет. Отсутствует электропитание

Отсоединить двигатель и принудительно провернуть вал. Удалить посторонний предмет и провернуть турбину вручную. Установить сетчатый фильтр перед входным патрубком.

Включенный насос не работает и не шумит

Перебои с электропитанием. Срабатывание плавкого предохранителя. Неправильная коммутация клемм электродвигателя

Обеспечить бесперебойное питание. Замена плавкой вставки. Проверить и , в случае необходимости, правильно подключить электродвигатель к сети.

Самопроизвольное отключение в процессе работы

Наличие накипи и других отложений на рабочих элементах

Разобрать устройство и произвести очистку от накипи.

Повышенный уровень шума

Завоздушивание системы

Выпустить воздух из трубопроводов.

Сильная вибрация помпы в процессе работы

Износ подшипников

Разобрать агрегат, промыть, заменить или отрегулировать подшипники

Устройство не обеспечивает необходимый напор

Неправильное направление вращения турбины. Неправильная коммутация клемм электродвигателя. Повышенная вязкость рабочей среды. Загрязнение фильтра всасывающей магистрали

Устраняется в зависимости от причины.

Используя приведенные выше рекомендации можно произвести несложный ремонт циркуляционного насоса своими руками.

Использование насоса обеспечивает повышение эффективности и стабильности работы отопительной системы. Кроме этого, наличие нагнетателя позволяет в некоторой степени нивелировать неточности, допущенные при монтаже отопительного контура.

Принцип работы

Конструктивно данное насосное оборудование напоминает дренажную установку: корпус изготовлен из нержавеющих металлов, оснащен ротором и валом, укомплектованным лопастным колесом.

Рассмотрим циркуляционные насосы для систем отопления. Принцип работы основан на следующем:

Электродвигатель приводится в действие ротором. Подобная система с одной стороны забирает воду, а с другой нагнетает ее в трубопровод.

Посредством центробежной силы теплоноситель передвигается по отопительной системе.

Насос помогает преодолевать сопротивление, неизменно возникающее на отдельных участках трубопровода.

Сколько стоит циркуляционный насос для систем отопления

Стоимость агрегатов непосредственно связана с эксплуатационными параметрами и репутацией предприятия изготовителя. Ниже приводятся эксплуатационные характеристики циркуляционных насосов  и стоимость продукции некоторых известных брендов:

1. Циркуляционный насос Grundfos

Модель

Габаритные размеры, мм

Напор, м

Расход, м3/ч

Номинальная мощность Вт

Цена, руб.

  Grundfos UPS 25-40

100*100*180

3,5

2,8

25/35/45

5 160

  Grundfos UPS 32-40

100*100*180

3,5

2,8

25/35/45

5 530

  Grundfos UPS 25-60

100*100*180

5,5

4,0

50/55/60

6 190

  Grundfos UPS 32-60

100*100*180

5,8

4,2

50/55/60

6 630

2. Циркуляционный насос Valtec VRS

Модель

Габаритные размеры, мм

Напор, м

Расход, м3/ч

Номинальная мощность, Вт

Цена, руб.

  Valtec VRS 25/6

100*100*180

6,0

4,1

46/67/93

3 323

  Valtec VRS 25/4

100*100*180

4,5

3,4

38/53/75

3 455

  Valtec VRS 32/4

100*100*180

4,5

3,96

38/53/72

3 455

  Valtec VRS 25/4-130

100*100*130

4,5

3,0

38/53/75

3 455

  Valtec VRS 32/6

100*100*180

6,0

4,2

46/67/93

3 617

3. Циркуляционный насос DAB VA

Модель

Габаритные размеры, мм

Напор, м

Расход, м3/ч

Номинальная мощность, Вт

Цена, руб.

  DAB VA 25/130

100*100*130

2,71

3,0

31/38/43 Вт

4 611

  DAB VA 25/180

100*100*180

2,71

3,0

31/38/43 Вт

4 611

  DAB VA 35/180

100*100*180

4,3

3,0

35/50/56 Вт

4 733

  DAB VA 35/130, 1/2

100*100*130

4,3

3,0

35/50/56 Вт

4 733

  DAB VA 35/130

100*100*130

4,3

3,0

35/50/56 Вт

4 733

Основываясь на приведенных выше данных можно подобрать необходимую модель насоса для конкретного контура отопления, соответствующую не только особенностям системы, но и финансовым возможностям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
