Лидер на рынке приборов учета электроэнергии — однофазный счётчик Меркурий: подробный обзор моделей

Как выбрать?

Электрический счетчик – это прибор, с помощью которого ведется учет употребляемой электроэнергии

При его выборе стоит обратить внимание на следующие моменты:

  • Принцип экономии;
  • По потребляемой мощности;
  • Механические или электронные;
  • Сложность монтирования и использования;
  • Время работы между поверками;
  • Количество использования электроэнергии для функционирования самого счетчика;
  • Цена.

Руководствуясь желанием сэкономить, стоит приобрести двухтарифные счетчики. В отличие от наиболее привычных однотарифных счетчиков, в них рабочее время делится на 2 части: ночное и дневное. Это дает возможность в больших городах уменьшить нагрузку на электрические сети за счет снижения стоимости киловатта в ночное время. Рекомендуют использовать двухтарифные счетчики, в случае если в жилом помещении есть:

  • Теплые полы;
  • Стиральная машина;
  • Электрообогреватели.

Немаловажное значение при выборе счетчика имеет количество потребляемой мощности в сутки в данном доме. Среднестатистическим показателем употребляемой мощности за сутки принято считать 10 кВт при нагрузке тока до 60 ампер

Все счетчики разработаны на частоту рабочей сети 50 Герц. При соблюдении того, что нагрузка будет составлять более 10 кВт, надо приобретать счетчик с силой тока на 100 А.

С целью определения мощности используемой в жилом помещении, надо заглянуть в паспорта электроприборов находящихся во всем доме. В них указана мощность каждого электрического помощника. При подсчете следует учитывать их среднее время работы в течение 24 часов

Сложив все данные, получится среднесуточная мощность, которую принимают во внимание при покупке счетчика

Основные требования

Нельзя шутить с пломбой — одно из первых правил При случайном повреждении корпуса прибора или смотрового стекла дальнейшая эксплуатация нежелательна — при контрольной проверке специалистами энергонадзора произошедшее будет считаться попыткой мошенничества. Схема подключения счетчика Меркурий
Результаты учета электроэнергии выводятся на жидкокристаллический дисплей. Рекомендации по установке автоматов Рассмотрим более подробно, как подключить электросчетчик и автоматы: чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы; если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя; по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.
Далее нужно проверить, как работает устройство. К двум контактам подключаются фазные проводники — входной и выходной, а к двум другим такие же нулевые проводники. Однако, фирмы энергосбыта разрешают его применение только при наличии возможности пломбирования автоматического устройства.
Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Для подключения требуется вскрытие клеммной коробки. Действительно, у ранних модификаций серии имелся такой недостаток.
По предварительным оценкам прибор может нормально функционировать не менее 30 лет при соблюдении условий эксплуатации. Прибор учета выполнен в пластиковом прямоугольном корпусе. На фото изображен медный провод сечением 2,5 мм2. После них присоединяются нулевые проводники.


Сама крышка монтируется на корпус максимально плотно. Если вводный кабель заходит непосредственно на счетчик — отключить питающую линию. Это поможет в решении задачи, как подключить счетчик Меркурий Единственно, что ему доступно — корректировка времени, обойти это ограничение не получится.

Именно поэтому мы размещаем несколько отзывов реальных покупателей, которые делятся своим мнением относительно данного агрегата. Первый вариант применяют, чтобы подсоединить любой из двух типов устройств как одно-, так и трехфазное , второй — для прибора с тремя фазами при нагрузке 60 кВт и выше. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.

На текущий момент Инкотекс перестал производить устройства, работающие на индукционном принципе, поэтому для покупки доступны только электронные модули. Для прибора учета характерны компактные габаритные размеры и небольшой вес. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования. Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения УЗО.
Секреты качественного электромонтажа. Сборка распределительного щита ОТ и ДО своими руками

Описание счетчика


Виды электросчетчиков Меркурий

Электросчетчик Меркурий был изобретен компанией Инкотекс. Она производит разное электронное оборудование, но именно счетчики получили широкое распространение.

Меркурий выпускается в миниатюрном корпусе, который вписывается в любой интерьер помещения. Производители продумали все мелочи по креплению устройства, поэтому фиксация не вызовет сложностей. Вскрыть корпус невозможно, так как в нем отсутствуют болты, что положительно сказывается на безопасности устройства. Меркурий влагоустойчив, поэтому его можно монтировать даже в подвалах.

Есть модели (например, 201,22), которые имеют встроенный PLC модуль. Он дополнительно защищает счетчик и исключает возможность хищения электроэнергии. Также существует электросчетчик Меркурий с пультом дистанционного управления.

Срок эксплуатации составляет 30 лет. Это одни из самых долговечных счетчиков, которые используются в домах. Производитель дает гарантию 3 года, которой хватает на решение большинства появляющихся проблем. Каждые 15 лет должна проводиться проверка устройства учета, в некоторых модификациях срок отличается.

Прибор имеет инструкцию по применению, а также паспорт, в котором указаны все свойства. Кроме этого прилагается схема подключения устройства, а также описание снятия показаний.

Разновидности приборов учета


Меркурий 201 В продаже можно найти разные модификации прибора учета электроэнергии Меркурий. Все они могут использоваться для учета электроэнергии в доме. Бывают однотарифные, двухтарифные, трехтарифные изделия.

Меркурий 201

Это один из самых популярных видов приборов учета для применения в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции полностью защищены от взлома и попытки несанкционированного вмешательства в работу прибора. Они также разделяются на несколько типов и имеют свои отличительные особенности. К таким приборам относятся модели 201,2; 201,5; 201,22. Рассчитаны на номинальную силу тока в 5 А и рабочую до 60 А. Модели 201,4 и 201,6 имеют повышенную максимальную силу тока в 80 А. Применяются в местах с большим объемом электроэнергии. Электросчетчики серии 201 по-разному отображают энергию. В 201,4 и 201,22 поставлен цифровой индикатор, в 201,5 и 201,6 – механический.

Меркурий 230


Меркурий 230 Прибор учета подходит для применения в быту и в промышленных условиях. Часто ставится в коттеджах и частных домах с большим количеством электроники и бытовой техники.

В продаже имеется специальная модификация, разработанная для трансформаторов. Она может выполнять свои обязанности автономно и в совокупности с системой автоматизированного учета расходов энергии.

Работает электрический счетчик Меркурий 230 аналогично другим устройствам учета. Получает сигналы от сенсоров и переводит информацию в понятный для потребителя вид – энергия и мощность. Есть возможность считывания данных непосредственно с устройства или удаленно.

Основные элементы конструкции:

  • корпус;
  • заземляющее устройство;
  • контактная колодка;
  • крышка.

Меркурий 231


Меркурий 231 Трехфазный однотарифный счетчик Меркурий 231 используется для учета энергии в сетях с тремя фазами. Его можно подключать напрямую или через трансформатор.

Самой известной модификацией является 231 АМ-01. Устройство измеряет нагрузку цифровым способом. В комплекте идут крепления для din реек, антиреверсное устройство отсчета с магнитным экраном. Прибор имеет простое крепление и не вызывает сложностей в эксплуатации. Является компактным и легким.

Характеристики Меркурий 231:

  • Первый класс точности.
  • Номинальное напряжение 3*220/380 В.
  • Номинальная сила тока 5П.
  • Предельная сила тока 60 А.
  • Высокие показатели чувствительности.
  • Потребляемая параллельной цепью мощность не более 0,1 Вт, полной не выше 7,5 Вт, активной – не выше 1,5 Вт.
  • Рабочие температуры от -40°С до +55°С .

Можно устанавливать единый тариф.

Меркурий 234 ART


Меркурий 234 ART Модель Меркурий 234 предназначена для одно- и двухнаправленного учета электроэнергии в трехфазных сетях. Подключение можно осуществлять через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться в течение длительного времени, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.

Технические характеристики:

  • Интерфейс PLC-I.
  • Есть возможность подсоединения дополнительного питания напряжением 230 В.
  • Гальванически развязанный импульсный выход.
  • Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство самостоятельно может остановить работу в случае обнаружения неполадок.
  • Наличие встроенного реле на 60А.
  • ЖКИ подсветка.

Основные функции:

  • Измерение, учет, вывод на экран, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
  • Тарифный учет по зонам.
  • Учет потерь в линиях электропередач.
  • Замер вспомогательных компонентов – мгновенные значения мощности, действующие значения фазных токов, частота сети.
  • Журнал событий.

Основное применение – в быту, на производстве.

Основные требования

Нельзя шутить с пломбой — одно из первых правил При случайном повреждении корпуса прибора или смотрового стекла дальнейшая эксплуатация нежелательна — при контрольной проверке специалистами энергонадзора произошедшее будет считаться попыткой мошенничества. Схема подключения счетчика Меркурий


Результаты учета электроэнергии выводятся на жидкокристаллический дисплей. Рекомендации по установке автоматов Рассмотрим более подробно, как подключить электросчетчик и автоматы: чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы; если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя; по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.


Далее нужно проверить, как работает устройство. К двум контактам подключаются фазные проводники — входной и выходной, а к двум другим такие же нулевые проводники. Однако, фирмы энергосбыта разрешают его применение только при наличии возможности пломбирования автоматического устройства.


Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Для подключения требуется вскрытие клеммной коробки. Действительно, у ранних модификаций серии имелся такой недостаток.


По предварительным оценкам прибор может нормально функционировать не менее 30 лет при соблюдении условий эксплуатации. Прибор учета выполнен в пластиковом прямоугольном корпусе. На фото изображен медный провод сечением 2,5 мм2. После них присоединяются нулевые проводники.


Сама крышка монтируется на корпус максимально плотно. Если вводный кабель заходит непосредственно на счетчик — отключить питающую линию. Это поможет в решении задачи, как подключить счетчик Меркурий Единственно, что ему доступно — корректировка времени, обойти это ограничение не получится.

Именно поэтому мы размещаем несколько отзывов реальных покупателей, которые делятся своим мнением относительно данного агрегата. Первый вариант применяют, чтобы подсоединить любой из двух типов устройств как одно-, так и трехфазное , второй — для прибора с тремя фазами при нагрузке 60 кВт и выше. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.

На текущий момент Инкотекс перестал производить устройства, работающие на индукционном принципе, поэтому для покупки доступны только электронные модули. Для прибора учета характерны компактные габаритные размеры и небольшой вес. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования. Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения УЗО. Секреты качественного электромонтажа. Сборка распределительного щита ОТ и ДО своими руками

Четыре проверки Э.М. 201 на правильность показаний

После установки счетчика необходимо проверить правильность его подсоединения и работы, проведя серию испытательных мероприятий, направленных на фиксирование значимых показателей его функционирования.

Первая проверка — правильность подключения

На этом этапе производится сверка со схемой, на которую ориентировался пользователь при установке продукта. Приборы серии «Меркурий» способны корректно работать при перемене мест нуля и фазы, но правила электротехнической безопасности требуют строгого соблюдения последовательности установки, представленной в типовой схеме.

Вторая проверка — на самоход

Для проведения данного проверочного этапа потребуется предварительно создать ситуацию полного отсутствия расхода электроэнергии в квартире. Для этого необходимо вырубить все выключатели-автоматы, локализующиеся ниже электросчетчика и снабжающие осветительные приборы и розетки. Если отдельные выключатели в сети отсутствуют, из розеток выдергиваются шнуры всех бытовых электроприборов и удлинителей, а выключатели света ставятся в неактивный режим.

Спустя четверть часа после отключения всех приборов нужно оценить функционирование электросчетчика – если он работает валидно, ролик на счетном механизме должен остановиться, а лампочка на передней части устройства не должна мигать. Допустимый максимум – единичное мигание или оборот счетчика раз в 5-10 минут.

Третья проверка – погрешность измерений

Формула погрешности измерений

Здесь подсчитывается погрешность учета счетчиком электроэнергии. Потребуется приготовить мобильный телефон с секундомером и калькулятором (либо сами эти устройства по отдельности), электронный мультиметр и лампу накаливания в роли нагрузочного устройства. Применять бытовую технику не рекомендуется, так как практические значения при работе приборов могут отличаться от указанных в паспортах, создавая дополнительные погрешности, порой существенные.

Последовательность действий при проверке:

  • Измеряют мультиметром напряжение в розетке.
  • Ставят прибор в режим измерения силы тока, подсоединяют к лампе, замеряют значение показателя.
  • Продолжая держать лампу включенной в сеть, подсчитывают время, за которое ролик сделает 10 оборотов (при стабильном напряжении), и записать это время в секундах.
  • Записывают для расчетов постоянную прибора, указанную на передней части корпуса.
  • Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.
  • Умножают цифру из предыдущего расчета на число секунд и делят на 3600 (число секунд в часе) – единица измерения получившейся величины будет Вт-час.
  • 1000 умножают на число оборотов (в указанном случае 10) и делят на постоянную счетчика.

Теперь считается собственно погрешность. Из цифры, полученной в предпоследнем пункте, вычитают найденную в последнем, делят это число на последнюю цифру и умножают на 100. Полученный результат выражают в процентах (например, -5%). Допустимым считается отклонение до 10% в одну или другую сторону.

Четвёртая проверка — на намагниченность

Эта проверка очень проста: к передней панели устройства подносят тонкую швейную иглу. Если она притягивается, это указывает на намагниченность. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор.

  • https://profazu.ru/elektrooborudovanie/schetchiki/merkurij-201-shema-podklyucheniya.html
  • https://rusenergetics.ru/praktika/elektroschyotchik-merkurij-201
  • https://strojdvor.ru/elektrosnabzhenie/shema-podklucenia-scetcika-merkurij-201/

Электросчетчик какой фирмы лучше купить

Разнообразие приборов учета электроэнергии в магазинах поражает воображение покупателя. Без наличия специальных знаний сложно сделать правильный выбор. Помимо большого разнообразия типов устройств, необходимо также иметь представление о компаниях-производителях, выпускающих приборы учета расхода электричества.

Самые лучшие счетчики электроэнергии сегодня выпускают четыре компании. Среди их продукции можно найти как однотарифные, так и многотарифные устройства:

  • Энергомера – лидер российского рынка приборов учета электроэнергии. Компания уже 25 лет ежегодно выпускает 3 000 000 устройств, которые впоследствии реализуются в России и странах СНГ. В собственности производителя 4 современных завода и 1 корпоративный институт электротехнического приборостроения. Компания неустанно следит за качеством продукта, процент возврата приборов учета электроэнергии сведен к минимуму.
  • Инкотекс – крупнейший в России разработчик и производитель уникальной радиоэлектронной продукции. Компания выпускает 800 типов разнообразных электротехнических приборов, реализующихся на мировых рынках. Производитель выгодно отличается внедрением в производство самых современных технологий, что делает продукцию безопасной и востребованной в глазах тысяч покупателей.
  • Тайпит – компания создана в 1991 году и на протяжении двух десятков лет входит в число лидеров на рынках электроустановочного и электрического оборудования. Организация является эксклюзивным дистрибьютором ряда товаров, а также производит собственные уникальные приборы, отвечающие потребностям домохозяйств.
  • АВВ – международная компания, развернувшая свою деятельность в сфере электрических сетей, робототехники, промышленной автоматизации и электроприводов. На сегодняшний день производителем выпущено 70 миллионов приборов, которые были реализованы в 100 странах по всему миру. Компания не только выпускает, но и обслуживает оборудование, что также является несомненным плюсом для простого покупателя.

Все вышеперечисленные компании являются самостоятельными разработчиками и производителями бытовых счетчиков электроэнергии, отвечающих мировым и российским стандартам безопасности.

Лучшие пылесосы для дома

Какой из трех способов установки выбрать

Вариант установки счетчика выбирают между прямым, полу косвенным и косвенным подключением. На определение одного из трех способов влияют технические характеристики сети. В таблице указаны основные параметры большинства схем подключения счетчика «Меркурий»-230 ам 03 через ТТ и через ИКК.

Канал учетаАктивный и реактивный
Два направленияОдно направление
С учетом знакаПо модулюС учетом знакаПо модулю
А+A1+A4A1+A2+A3+A4A1+A4A1+A2+A3+A4
А-A2+A3
RR1+R2R1+R3R1R1+R3
RR3+R4R2+R4R4R2+R4
R1R1R1+R3R1R1+R3
R2R2
R3R3
R4R4R2+R4R4R2+R4

Подключение для частного хозяйства

В быту подключают счетчики напрямую. Способ используется при протекающем токе в сетях не больше 100 ампер, а мощности потребления – не выше 60 кВт. Аппарат подключают непосредственно к сети подсоединением проводов с двух сторон: входа и выхода, как показано на рисунке снизу.

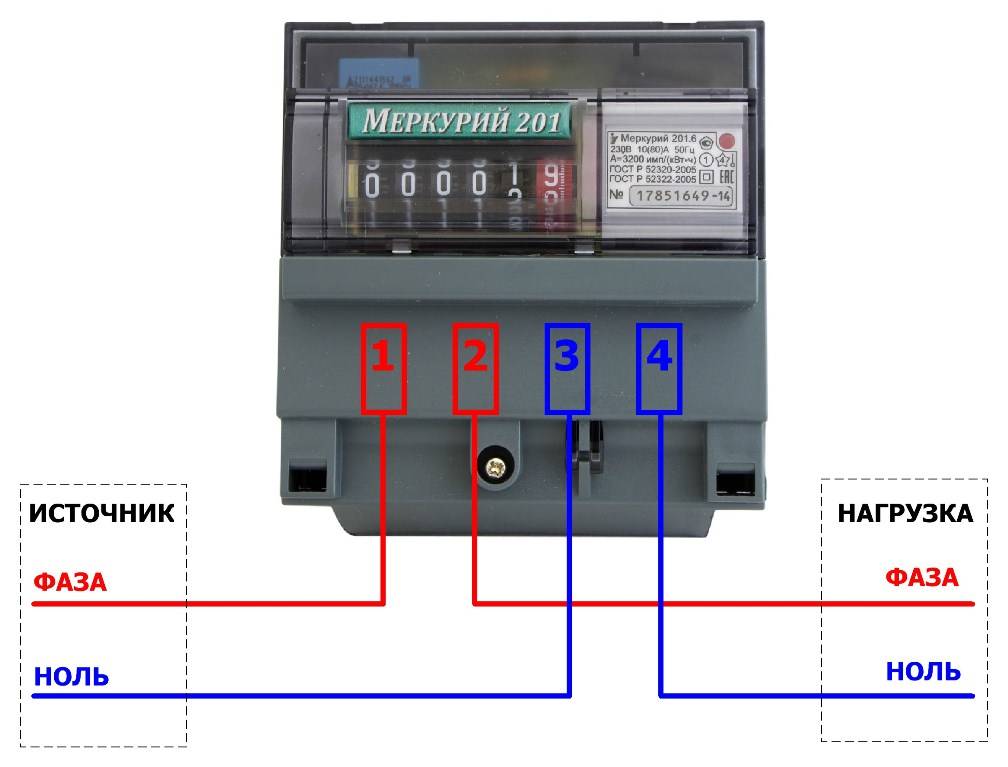

Необходимо строго следовать соответствию проводов. Первая и вторая клеммы крепятся к выходу «А», третья и четвертая – к выходу «В», пятая и шестая – к выходу «С». Седьмая и восьмая выходят на «ноль».

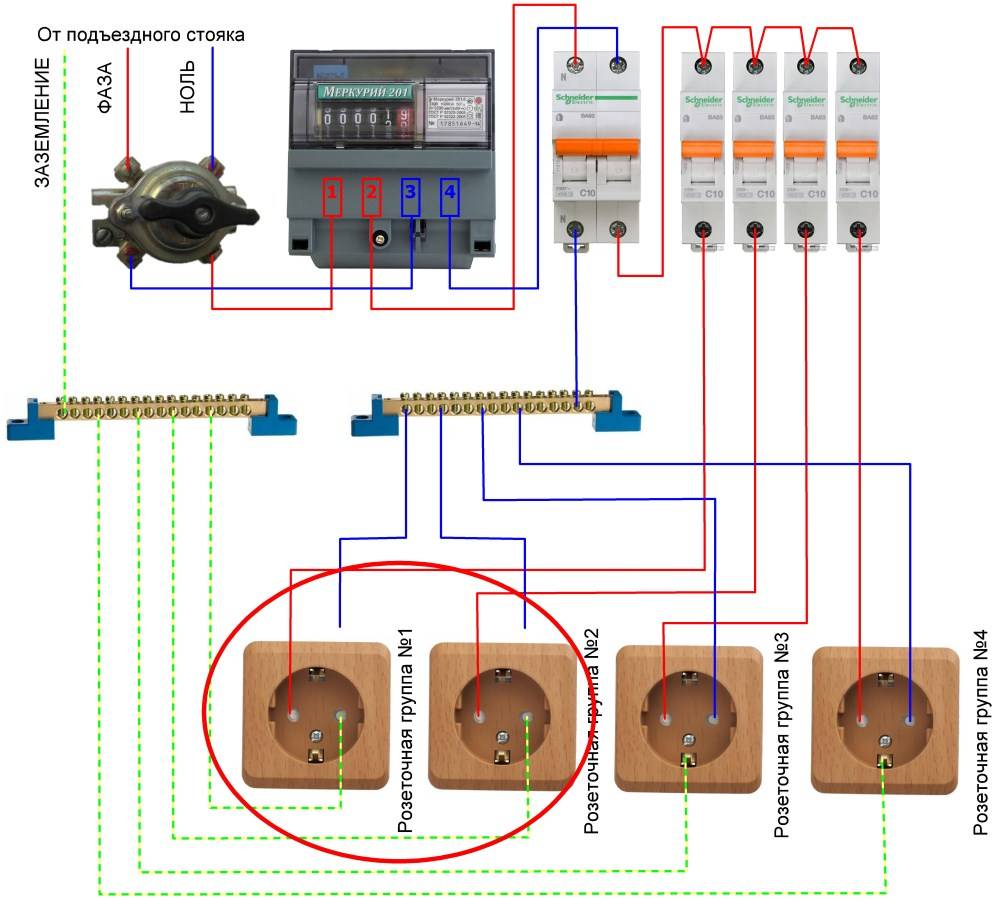

Пример правильного размещения устройства в помещении:

Пример из личного опыта о прямом подключении:

Очень удобная схема, если в быту нет лишних устройств и в наличии лишь общепринятый набор: утюг, кофеварка, телевизор, микроволновая печь, стиральная машинка и более мелкие электроприборы. Но если жилье оборудовано кондиционером или отопительным котлом, указанная схема не подходит и следует применить более сложный вариант.

Полу косвенное подключение

При допустимой силе расходования энергии 60 кВт и выше применяется полу косвенный способ через измерительные ТТ. Отличительной чертой метода служит замена первичной обмотки. Ее заменяет электрический провод. Напряжение возникает в процессе движения тока по вторичной обмотке. Его и фиксирует прибор учета.

Как подключить к трехфазному счетчику проводку здания или сооружения показано схематически на рисунке снизу.

Подключение к трехфазному счетчику проводки здания

В промышленных масштабах подключение счетчика через трансформаторы и испытательную коробку осуществляется различными схемами при выборе полу косвенного способа. К каждой необходимо относиться крайне внимательно, соблюдая абсолютное соответствие чертежу. ТТ здесь выполняет роль блоков питания.

Чаще всего встречается схема с применением десяти проводов. Основной ее плюс – гальваническая развязка измерительных и силовых цепей. А минус – чрезмерное количество выходов. Клеммы N1 и N3 крепятся к входу «А», NN 4и 6 к входу «В», а NN 7 и 9 – к входу «С». Клемма N2 – на вход конца измерительной обмотки «А», клемма N5 – на вход конца измерительной обмотки «В», клемма N8 – на вход конца измерительной обмотки «С». На фазу «ноль» крепятся клеммы NoN10 и 11, только N11 – на «ноль» со стороны нагрузки. Применение дополнительных клемм Л1 и Л2 специального назначения показано на рисунке сверху. Здесь же примеры крепления клемм измерительной обмотки И1 и И2.

Два широко используемых вида подключения

Вариант монтажа трехфазного счетчика Меркурий 230 с трансформаторами тока – «звезда», назван так из-за звездообразной фигуры, в которую сводятся электрические потоки. Плюс метода: меньше проводов, что облегчает монтаж аппарата учета. Минус: внутренняя схема усложняется.

Установка трехфазного счетчика через трансформатор семи проводным вариантом – мало популярный способ подключения аналогичных аппаратов и применяется редко из-за своей устаревшей схемы. Здесь отсутствует гальваническая развязка, что служит ее главным недостатком.
