Схема подключения батареи отопления: варианты, виды подключения радиаторов в многоквартирном или частном доме, как подсоединить, способ для разной разводки

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи.

Способ №1 — боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

1. Подача — в верхний патрубок.
2. Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

• Подача — к верхнему патрубку батареи.
• Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

1. Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
2. Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Смотрите это видео на YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

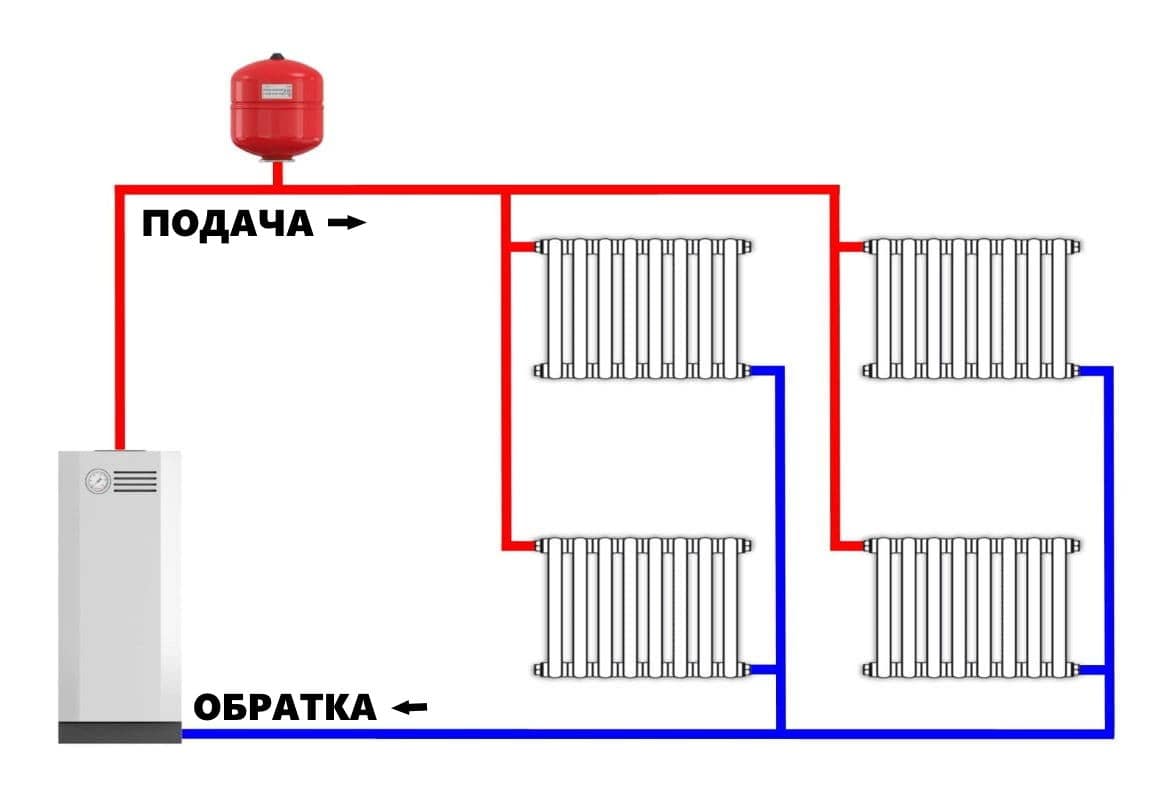

Двухтрубная

На его основе базируются такие виды подключений, как:

• боковое;
• диагональное;
• нижнее (верхнее);
• седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Попутная схема отопления

При попутной схеме отопления сумма длин труб подачи и обратки каждого радиатора равны, а значит, равны гидравлические сопротивления каждого прибора отопления. Для такой схемы отопления не нужна балансировка.

Реализуется попутная схема отопления достаточно просто: к каждому прибору отопления подходит труба подачи, а обратка движется в попутном направлении к котлу. В итоге, чем ближе к котлу расположен радиатор, тем короче его труба подачи, и тем длиннее труба обратки. И, наоборот, у самого отдаленного радиатора самая длинная труба подачи и самая короткая труба обратки.

Несмотря на многообразие схем подключения радиаторов для частного дома наиболее эффективной является попутная схема отопления с диагональным подключением радиаторов.

Назначение и выбор байпаса

Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.

Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.

Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.

Методы обвязки

Чтобы смонтировать обвязку батареи в частном доме или городской квартире, потребуются:

• запорная арматура, в качестве которой чаще всего используются простейшие шаровые краны;
• заглушки для перекрытия оставшихся каналов;
• краны Маевского, позволяющие спустить воздух из системы при сезонном запуске оборудования;

Устройство для удаления воздуха из системы отопления

герметизирующий материал.

Дополнительно на любой радиатор отопления можно установить:

• манометр, определяющий давление в системе (чаще всего применяется при монтаже оборудования в автономных загородных домах);
• терморегулятор, работающий в ручном или автоматическом режиме. При помощи данного оборудования можно устанавливать определенную температуру любого отдельного радиатора.

Устройство для установки определенного режима работы батареи

Если проводится обвязка полипропиленом, то дополнительно потребуется сварочное оборудование.

Прибор для сварки полипропиленовых труб

Итак, в зависимости от представленных выше факторов обвязка радиатора отопления может быть выполнена по следующим схемам:

• для бокового подключения;
• для диагонального подключения;
• для нижнего подключения.

 Обвязка бокового соединения

При боковом способе подключения и однотрубной системе монтаж обвязки выполняется так:

1. на вводящий и выводящий патрубки устанавливаются шаровые краны, позволяющие перекрыть подачу теплоносителя для выполнения ремонтных или профилактических работ;
2. краны соединяются с тройниками;
3. в оставшиеся отводы тройников вставляется отрез трубы, выполняющий роль байпаса.

  Байпас необходим для автономного перекрытия отдельного радиатора, например, для ремонта, без отключения всей системы отопления.

При боковом соединении с двухтрубной системой работа выполняется в аналогичном порядке. Однако установка байпаса в данной ситуации не требуется.

Схемы обвязки при выборе бокового способа подключения батареи

Обвязка диагонального соединения

Соединение радиатора с трубами при диагональном подключении следующее:

1. входящий патрубок соединяется с отрезом трубы, длиной не более 10 см – 15 см;
2. далее устанавливаются шаровый кран и тройник для присоединения байпаса;
3. выводящий патрубок соединяется с угольником и только после этого присоединяется к отводящему теплоноситель трубопроводу;
4. перед соединением с центральной магистралью устанавливается кран.

При подключении к двухтрубной системе работа выполняется аналогично за исключением байпаса.

Схема обвязки батареи при выборе диагонального способа подключения

Обвязка нижнего соединения

Выполнить обвязку нижнего способа подключения проще всех остальных:

1. к входу и выходу из радиатора присоединяются запорные краны;
2. отводы труб вводятся в центральные магистрали. При необходимости в местах перегиба устанавливаются специальные переходники – уголки или тройники.

Схема обвязки радиатора с нижним способом подключения

Отдельный нюанс есть при обвязке нижнего соединения при подключении к однотрубной системе. В большинстве случаев подключение производится как показано на рисунке, то есть без байпаса, позволяющего автономное отключение отопительного прибора. Но при желании пользования устройство можно установить. Для этого между сгонами входящего и выводящего патрубков устанавливается дополнительный отрез трубы.

Обвязка нижнего соединения с применением байпаса

Подробному описанию видов обвязки батарей в системе отопления посвящено следующее видео.

Таким образом, при правильном выборе способа подключения и корректном монтаже отопительная система будет служить длительное время, равномерно прогревая все помещения.

Как установить батарею отопления

Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.

Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.

Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.

Правила навески отопительных приборов

Отопительные изделия устанавливают строго в определённых местах помещений – это:

• подоконные ниши;
• протяжённые межоконные расстояния;
• глухие стены в угловых комнатах;
• санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
• межэтажные площадки лестничных клеток и фойе подъездов.

Установочные размеры отопительного прибора

Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.

На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.

Литера	Величина	Норматив
A	50 мм	СНиП 3.05.01-85 п. 3.20
B	До 400 мм	— «- п. 3.24
C	300, 350, 400, 500, 600 и 800 мм	ГОСТ 8690-94 п. 4.1
D	От 100 мм до 150 мм	СНиП 3.05.01-85 п. 3.24
F	От 100 мм	2 СНиП 41-01-2003 п. 6.5
L	25 – 60 мм	СНиП 3.05.01-85 п. 3.20
H	От 60 мм до 100 мм	СНиП 3.05.01-85 п. 3.20
V	Не более 1500 мм	СНиП 2.04.05-91* п. 3.52

Установка напольных приборов отопления

Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.

В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.

Особенности установки различных видов радиаторов

Батареи изготавливаются из различных материалов. Каждый радиатор индивидуален, поэтому его подсоединение может иметь свою нюансы. Разберем следующие вариации:

Алюминиевые

Экономный, а потому и наиболее популярный вариант. Является цельной конструкцией. Внутри находятся проточные каналы. Анодное оксидирование образует пленку с защитными способностями.

Подключение алюминиевых радиаторов отопления имеет одну проблему: они не дружат со стальными трубами. Эти два материала вместе разрушают цветной металл. Для недопущения этого, подключение выполняют с переходными муфтами и использованием бронзовых запорных кранов.

Стальные

Это копия чугунных батарей. Единственное отличие – гораздо быстрее нагреваются и менее тяжелые. Делятся на трубчатые батареи с секциями и монолитные панели. Основное преимущество – возможность провести замену любой секции, а также увеличить или уменьшить длину радиатора.

Биметаллические

Состоит из стали и алюминия. Первый металл относится к трубчатому каркасу – основе всей батареи, где два коллектора соединяются за счет вертикальных каналов. Данный механизм заворачивается кожухом из алюминия.

Подключения биметаллических радиаторов отопления имеют логику, поскольку эта конструкция позволяет быть алюминию эффективным, так как нет связи со сталью. К этому добавляется тот факт, что монтаж батарей можно выполнить самостоятельно, особенно если происходит смена старых, потому как он довольно прост – не понадобится даже сварка.

Чугунные

Являются первопроходцами. Вопреки этому они все еще актуальны даже в коттеджах – стоит поблагодарить дизайнеров. Стандартные обходятся недорого, в использовании просты, поэтому такое подключение батарей происходит чаще все же в промышленных зданиях, где дизайн не важен.

Стальные создавались по примеру этих, поэтому преимущество у них идентичное – можно изменять их размер и даже заменять. Поэтому вопрос как соединить чугунные батареи между собой и возможно ли это вообще отпадает.

Медные

Идеальный вариант с точки зрения эффективности, лучший из всех. К коррозии практически безразличен, так еще и служит минимум 30 лет. Но вот с ценой возникнут проблемы – медь дороже остальных материалов. Установка батарей потребует комплект фитингов, а также переходники и сгоны. Без этого медь будет напрямую контактировать с железом.

Пластиковые

На данный момент не более чем пробники — на рынке появились недавно. Нагреваться могут до 800 С. Давление не может превышать 3атм. Применяются исключительно для пластиковых труб. Из плюсов выделяется возможность подобрать цвет радиатора согласно имеющемуся интерьеру помещения.

Схемы подключения радиаторов

Тип подключения зависит от используемой системы отопления (естественная или принудительная циркуляция, двухтрубная или однотрубная система) и от конструкции здания.

Различают следующие виды подключения:

1. боковое (другое название —одностороннее) подключение батарей отопления;
2. диагональное (другое название — перекрёстное);
3. нижнее.

Каждое из них, кроме того, может быть осуществлено с байпасом или без него.

Боковое (одностороннее) подключение

Такая схема подразумевает подключение выходного и входного патрубков на одной стороне отопительного прибора. Теплоноситель, как правило, поступает в верхний патрубок и выводится с помощью нижнего. Схема отличается довольно небольшими тепловыми потерями (не более 5%) и обеспечивает равномерный прогрев каждой секции радиатора. По статистике, боковое подключение радиаторов отопления — наиболее распространённый вариант в многоэтажных зданиях, подключённых к центральной системе отопления.

Популярность легко объяснить удобством и дешевизной монтажа при достойной теплоотдаче батарей. Наиболее действенна такая схема в двухтрубной системе отопления, а также при использовании радиаторов не менее чем с 10 и не более чем с 15 секциями. Увеличение числа секций резко снизит КПД батареи, поскольку теплоноситель не сможет эффективно прогревать наиболее отдалённые от труб секции.

Диагональное (перекрёстное) подключение

В перекрёстной схеме входной патрубок подключается сверху отопительного прибора, а выходной — снизу, причём на противоположной стороне. Такая схема — ответ на вопрос тех, кого интересует, какое подключение радиаторов отопления лучше в плане теплоотдачи, поскольку теплоноситель распределяется равномерно по всей площади батареи. Диагональное подключение считается наиболее эффективным, а производители радиаторов в паспорте изделия привязывают номинальную мощность прибора именно к диагональной системе.

Она позволяет сократить теплопотери до 2%. Особенно востребовано диагональное подключение при 10-12 и большем количестве секций в отопительных приборах. Есть у схемы и ряд недостатков:

1. не слишком эстетичный вид;
2. лишний расход труб;
3. неудобный и длительный монтаж.

Несмотря на очевидные достоинства, из-за последних двух минусов строительные компании практически не применяют такое подключение отопления в своих многоквартирных комплексах.

Нижнее подключение: седельное и вертикальное

На постсоветском пространстве нижняя схема зачастую именуется «ленинградкой». Седельный вариант нижнего подключения подразумевает установку входной трубы с одной стороны нижней части прибора, а выходной — с другой стороны нижней части. В целом это наименее эффективный способ подключения среди всех, поскольку верхняя часть радиатора прогревается заметно хуже, а теплопотери достигают 15%. Однако это справедливо лишь по отношению к многоэтажным домам с большой общей длиной труб и огромным количеством радиаторов.

Седельное подключение батарей отопления в частном доме с автономной насосной системой уменьшает теплопотери до приемлемых показателей. Основная область применения седельной системы — одноэтажные дома, трубы которых проложены внутри пола. Неоспоримый плюс схемы — эстетичность отопительного прибора в связи с почти незаметными трубами.

Второй подвид нижнего подключения — вертикальная схема. Применяется она редко и только для тех видов радиаторов, в которых предусмотрена нижняя подводка. Патрубки в таких батареях располагаются друг возле друга в одном из нижних углов прибора. Для подключения применяется особый запорно-присоединительный узел. Преимуществами вертикальной схемы считаются внешний вид (ещё более незаметные, чем в седельной схеме, трубы) и экономия труб. Недостатками — неравномерность прогрева и вызванный им низкий КПД.

Подключение с байпасом

В случае, когда используется последовательное подключение радиаторов отопления (однотрубное), для возможности регулировать температуру в каждой из комнат устанавливают специальную перемычку — байпас. Байпас размещается между впускным и выпускным патрубками радиатора и позволяет теплоносителю двигаться, даже если вентили на приборах закрыты. Для лучшего распределения потока воды между байпасом и радиатором байпас делают из трубы меньшего, чем у основных труб, диаметра. Обвязка радиатора в такой системе подразумевает установку двух вентилей — на входной и выходной трубах.

Гораздо менее популярный вариант схемы — установка только одного трёхходового крана на стыке байпаса со стояком.

3 Как подсоединить батарею правильно

В случае неправильного подключения эффективность работы радиатора может упасть до критических отметок, поэтому лучше доверить это дело высококлассным специалистам, имеющим многолетний опыт. Порядок и очередность работ будет напрямую зависеть от выбранного варианта установки, хотя существует несколько общих положений, знание которых поможет избежать совершения наиболее распространенных ошибок.

Речь идет о таких простых правилах:

• В области крепления батарей рекомендуется устанавливать не только запорные, но и регулирующие устройства, что позволит в случае необходимости проводить балансировку и снимать всю “гармошку” для ремонта, продувки или замены без отключения всей отопительной системы.
• Приобретать и устанавливать рекомендуется только те батареи, в комплекте к которым прилагаются все необходимые соединительные и крепежные детали, что позволит избежать такого неприятного явления, как образование течи при высоком уровне давления.
• Избежать постоянного образования воздушных пузырей поможет небольшой угол наклона против крана Маевского, под которым настоятельно рекомендуется устанавливать все отопительные приборы.
• Разводку лучше выполнять из пластиковых труб, несмотря на то, что они обладают меньше теплоотдачей по сравнению со стальными. Объясняется этот совет довольно просто: пластик не течет, не ржавеет, а следовательно, не выходит со временем из строя под воздействием различных негативных факторов. Кроме того, все углы и соединения в этом случае выполняются с помощью паяльного аппарата, что автоматически снимает с повестки дня вопросы об электрической и газовой сварке со всеми сопутствующими ей проблемами.

Преимущество пластиковой разводки заключается еще и в том, что ее можно подключать к любым радиаторам отопления, проводить под полом, не опасаясь протекания, и зашивать в маскировочные коробы.

Принцип работы и устройство радиатора отопления

Прежде всего, мощность радиатора определяется количеством секций. Как мы уже знаем, некоторые типы позволяют их добавлять и снимать. Сама батарея работает простым образом: жидкость (чаще всего вода) начинает свой путь в одном месте, нагревается, протекает всю конструкцию и выходит в другом конце. Где находится начало и конец выясняется манерой подключения.

Ниже подробнее поговорим о строении батарей и какие дополнительные знания явно не помешают.

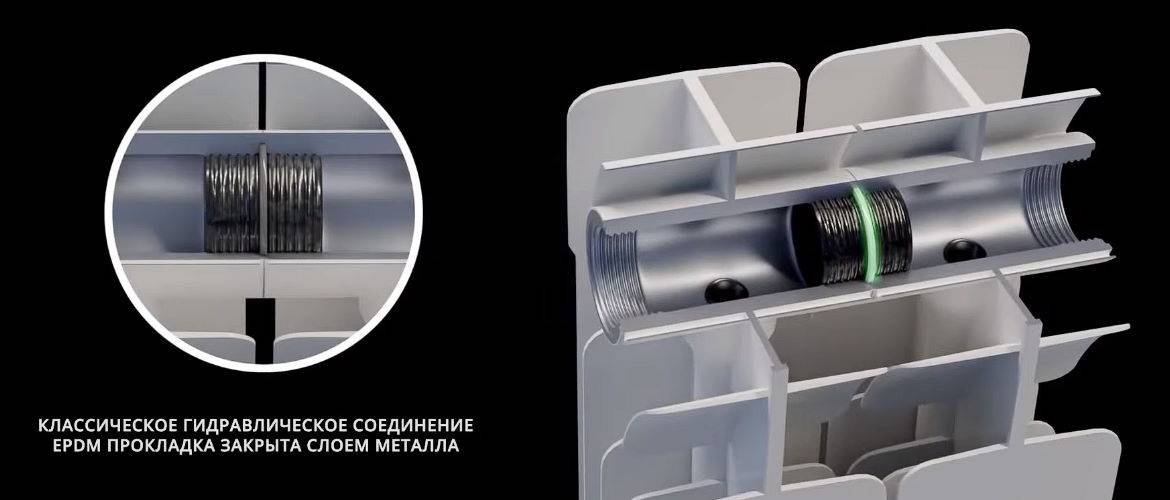

Конструкция радиаторов

Устройство радиатора отопления в своем большинстве имеет простую схему:

• Каждая батарея располагает двумя коллекторами: один вверху, второй внизу;
• Коллекторы обладают перемычками (вертикальными каналами), в которых передвигается теплоноситель;
• Это все покрывается металлом либо кожухом (пример: алюминиевый кожух биметаллических батарей);
• Радиатор имеет 4 выхода: первый стыкуется с трубой, отвечающей за подачу теплоносителя, второй выводит жидкость в начальную точку. Оставшиеся выходы занимаются краном Маевского или заглушками. Альтернатива — автоматический воздухоотводчик.

Где труба подачи, а где обратки

Оба понятия имеются во всех системах. При этом, в схеме с одной трубой устройство радиатора отопления будет обладать обраткой после ее усовершенствования.

Котел – это начало подачи тепла. От него теплоноситель проходит через всю батарею. Сам радиатор также наполнен жидкостью, поэтому получившаяся горячая заменяет холодную, которая отправляется в отопительный котел.

Чтобы знать, какая труба за что отвечает, достаточно уделить внимание выбранному подключению системы. Например, одностороннее с подачей снизу говорит о том, что горячий поток начинается внизу и идет вверх, к обратке

Подача сверху будет иметь противоположную ситуацию.

Схемы подключения радиаторов

Существует несколько отопительных схем, которые позволяют подключить батареи к центральной магистрали. Это:

1. Боковое одностороннее подключение.
2. Нижнее.
3. Диагональное.

Первый вариант обеспечивает максимальную теплоотдачу, поэтому многие отдают предпочтение именно ему. При выборе такой схемы батареи соединяются с разводкой следующим образом. Подводящую трубу подключают к верхнему боковому патрубку, а отводящую — к нижнему с той же стороны.

Установка радиаторов

Такая схема способствует равномерному распределению объема теплоносителя внутри батареи. Последняя прогревается полностью, а это значит, что и тепло она отдает в большем количестве. Подобный вариант специалисты настоятельно рекомендуют выбирать тогда, когда радиатор состоит из большого количества секций — до 15 единиц. Его же следует использовать, когда в доме или квартире все отопительные приборы соединяются в единую сеть параллельно.

Нижнее подключение позволяет скрыть трубы обвязки в полу. При ней и подводящая и отводящая труба подсоединяется к нижним отводам батарей. Система работает эффективно только при постоянном максимальном давлении воды. Как только оно падает, радиатор оказывается полупустым внутри, и теплоотдача уменьшается на 15%. При таком варианте батареи прогреваются неравномерно — их низ горячее верха. И это необходимо учитывать, выбирая подобный способ подключения.

Диагональное подключение предполагает подвод подающей трубы к верхнему патрубку батареи, а отвод обратки — к нижнему, находящемуся с противоположной стороны. При таком варианте батарея внутри тоже заполняется полностью, поэтому потери теплоотдачи составляют не более 2%.

Разновидности системы отопления

Один отопительный контур, как правило, используется на несколько помещений. Радиаторы в нем можно подключить либо последовательно, либо параллельно.

При этом параллельное подключение требует подвода к каждому радиаторы двух труб: с горячим теплоносителем и возвратную с холодным.

Параллельное подключение оправданно для приборов с большой теплоотдачей. Последовательное — обеспечивает экономию труб.

Подсоединение к однотрубной системе

В однотрубной системе несколько радиаторов ставятся последовательно друг за другом в разрез трубы. Схеме удобна в боковом подключении. Тогда нужно будет минимальное количество труб.

При этом нужно помнить, что один перекрытый кран нарушит работу всей группы, которая подключена за ним последовательно. Однотрубную схему обычно применяют в масштабах одной комнаты.

Подсоединение к двухтрубной системе

Двухтрубная система требует в два раза большего количества труб. Этот недостаток, во многом, устраняется, если использовать дешевые термостойкие полимерные трубопроводы.

Когда выгодна двухтрубная система :

• закупленные радиаторы имеют слишком большую мощность и массивную конструкцию для последовательного подключения;
• в комнате установлен только один радиатор, в любом случае к нему тянуть две трубы;
• отапливать нужно только одно помещение (например, квартира-студия).

Двухтрубная схема обеспечит более высокий уровень надежности, чем однотрубная. Также на радиаторах можно будет устанавливать краны и каждый отдельный кран никак влиять на работу других.

Как подключить радиаторы к однотрубной системе отопления

Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.

Подобная система обладает парой недостатков:

1. Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
2. Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.

Однотрубная система отопления

В многоэтажных домах чаще всего применяется однотрубная система. В этой схеме каждый радиатор как бы вставлен в «разрыв» единственной трубы, по которой осуществляется и подача теплоносителя, и его отвод в сторону «обратки».

Варианты однотрубных стояков отопления в многоэтажном доме.

Теплоноситель проходит последовательно все радиаторы, установленные в стояке, постепенно растрачивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше – это также необходимо учитывать при планировании установки радиаторов.

Здесь важен еще один момент. Такая однотрубная система многоквартирного дома может быть организована по принципу верхней и лир нижней подачи.

• Слева (поз.1) показана верхняя подача – теплоноситель по прямой трубе передается к верхней точке стояка, а затем последовательно проходит через все радиаторы на этажах. Значит, направление подачи потока идет сверху вниз.
• В целях упрощения системы и экономии расходных материалов нередко организуется и иная схема – с нижней подачей (поз. 2). В этом случае на восходящей к верхнему этажу трубе точно также последовательно установлены радиаторы, как и на опускающейся вниз. Значит, направление потока теплоносителя в этих «ветвях» одной петли меняется на противоположное. Очевидно, что разница температур в первом и последнем радиаторе такого контура будет еще ощутимей.

Важно разобраться с этим вопросом – на какой же трубе подобной однотрубной системы устанавливается ваш радиатор – от направления потока зависит оптимальная схема врезки. Обязательное условие обвязки радиатора в однотрубном стояке – байпас

Обязательное условие обвязки радиатора в однотрубном стояке – байпас

Под не совсем понятным для некоторых названием «байпас» понимается перемычка, связывающая трубы подключения радиатора к стояку в однотрубной системе. Для чего нужен байпас в системе отопления , какими правилами руководствуются при его установке – читайте в специальной публикации нашего портала.

Широко применяется однотрубная система и в частных одноэтажных домах, хотя бы из соображений экономии материалов для ее монтажа. В этом случае хозяину проще разобраться с направлением потока теплоносителя, то есть с какой стороны у него будет осуществляться подача в радиатор, а с какой – выход.

В любой однотрубной системе отопления при установке радиаторов важно точно знать направление потока теплоносителя

Привлекая простотой своего устройства, такая система все же несколько настораживает сложностью обеспечения равномерного нагрева на разных радиаторах домовой разводки

Что важно знать об однотрубной системе отопления частного дома , как ее смонтировать своими руками – читайте в отдельной публикации нашего портала

Достоинства и недостатки

Эта система отопления имеет немало достоинств при использовании в небольших домах:

1. Она немного конструктивно проще и поэтому дешевле двухтрубной.
2. Современные термовентили позволяют регулировать температуру каждого радиатора в отдельности (при параллельном подключении). Это позволяет не наращивать длину радиаторов в каждом последующем помещении, как это делалось раньше.
3. Установка кранов позволяет отключать каждую батарею.
4. Однотрубная система отопления быстрее прогревается, чем двухтрубная.
5. Одна труба выглядит красивее, чем две.

Недостатки:

1. Падение температуры на каждом последующем радиаторе значительное. В большом доме терморегуляторов недостаточно для балансировки системы. Поэтому для равномерного прогрева всех комнат придется увеличивать количество секций батарей – на 10% в каждой следующей комнате.
2. Считается, что однотрубная разводка дешевле, чем двухтрубная. Но это верно для небольших домов и дач. В больших – стоимость радиаторов превышает экономию на трубах.
3. При наращивании длины радиаторов могут возникнуть сложности с их размещением.
4. Однотрубную систему невозможно адаптировать для обогрева двухэтажного дома.

Итоги

Регулировка батарей отопления возможна с использованием разных устройств, но правильно это делать нужно при помощи специальной регулирующей арматуры. Это ручные регуляторы (краны) и автоматизированные — термостаты, в некоторых вариантах возможно использование трехходового клапана с термоголовкой.

В каком случае что использовать? В многоэтажных квартирах с централизованным отоплением предпочтительнее трехходовой клапан и регулировочные краны. А все потому, что зазор в термостатах для теплоносителя не очень широк, и при наличии в теплоносителе посторонних частиц он быстро засоряется. Потому их рекомендуют использовать в системах индивидуального отопления.

Если в квартире очень хочется автоматическую регулировку радиатора, можно до термостата поставить фильтр. Большую часть примесей он будет задерживать, но придется его регулярно промывать. Как почувствуете, что радиатор стал чересчур холодным, проверьте фильтр.

В частных домах с регулировкой батарей все просто: что вам больше подходит, то и ставьте.
