Регулятор теплого пола: виды

Монтаж регулятора для теплого водяного пола

Установка терморегулятора для такой системы отопления является очень похожей на вышеописанный способ. То есть к устройству необходимо подключить своими руками датчик и входной кабель. Далее все зависит от особенностей регулятора.

Схема подключения

В одних случаях схема требует его прямого подсоединения к сервоприводам. Если устройство мультизональное, то к нужным клеммам подключают провода соответствующих сервоприводов. Здесь схема подключения является достаточно сложной. Если регулятор может передавать сигнал беспроводным способом, то сервоприводы оборудуют специальным приёмником, который также подключают к электросети.

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Оптимальные температурные параметры

Настройка водяного тёплого пола осуществляется в зависимости от индивидуальных потребностей. Кто-то любит, когда в комнате тепло, а кто-то отдаёт предпочтение бодрящей свежести, даже в самые лютые морозы. Но несмотря на это, есть общие стандарты, которые разрабатывались с учётом санитарных нормативов, к ним относятся:

  • прогрев пола до 28 градусов;
  • при наличии другого источника тепла или при проживании в помещении постоянно, идеальный уровень от 22 до 26 — это оптимальные условия для человека;
  • если данный тип источника тепла единственный, или он находится в ванной, коридоре, на балконе, или в доме, где проживают не постоянно, допустимо поднимать градус до 32.

Поэтому, при регулировании водяных полов, помимо своих предпочтений, чтобы микроклимат в квартире был здоровый, следует учитывать данные нормы.

Установка терморегулятора: пошаговая инструкция

Хотя обычно установка терморегулятора не вызывает каких-либо сложностей, стоит знать, как осуществить ее правильно, чтобы температура определялась верно.

В первую очередь нужно подобрать место для установки этого прибора

Это важно и для удобства пользования, и для правильно его работы. Нужно учесть такие моменты:

  • располагать терморегулятор нужно рядом с розеткой;
  • планируете располагать прибор у двери? Нужно устанавливать его с левой стороны, если она открывается вправо, и наоборот;
  • нельзя устанавливать терморегулятор у окна – это может повлиять на правильное отображение температуры;
  • оптимальной высотой размещения прибора на стене считается 1-1,5 м.

Важно учитывать рекомендации по установке терморегулятора, чтобы он правильно работал и отображал реальную температуру пола

Далее рассмотрим пошаговую инструкцию по установке терморегулятора на примере модели Devireg 535.

Самостоятельно подключить терморегулятор к теплому полу несложно, если следовать инструкции выше.

ИзображениеПоследовательность действий
Шаг 1В комплект, помимо самого терморегулятора и инструкции к нему, входит датчик температуры теплого пола.
Шаг 2Чтобы подключить теплый пол к терморегулятору, стоит воспользоваться стандартной монтажной схемой. Она всегда остается на виду потому, что производители обычно изображают схему подключения на задней стороне терморегулятора или рядом с клеммами.
Шаг 3Перед подключением терморегулятора был подключен теплый пол. Концы нагревательного кабеля были предварительно выведены в подрозетник, а, кроме него, туда подведены трехжильный питающий кабель и гофрированная трубка.
Шаг 4Очень важный этап – отключение электричества в месте установки. Если вы не уверены, что обесточили место подключения, проверьте наличие напряжения индикаторной отверткой.
Шаг 5Теперь можно приступать к монтажу терморегулятора. В первую очередь устанавливается выносной датчик температуры теплого пола. Для этого в подрозетнике нужно отрезать гофрированную трубку – второй ее конец располагается возле нагревательных матов.
Шаг 6Датчик температуры располагается в «гофре», как показано на изображении, и проталкивается до упора. Нужно убедиться, что он попал в нужное место.
Шаг 7Далее нужно отрезать и снять изоляцию с проводов, которые идут от нагревательного кабеля. Достаточно 6-8 см.
Шаг 8Для большего удобства можно скрутить жилы экрана. Затем, используя клеммник, экраны нагревательного кабеля нужно соединить с желто-зеленым проводом – это защитный нуль питающего кабеля. Затем соединение «прячется» в подрозетник – оно будет находиться позади терморегулятора.
Шаг 9Можно приступать к подготовке терморегулятора. Для этого прямую отвертку помещают в паз в нижней части передней панели, а затем надавить. Фиксатор щелкнет, передняя панель немного «вылезет» вперед, и вы сможете разобрать устройство.
Шаг 10Можно переходить к подключению проводов к терморегулятору. Для этого нужно снять изоляцию с концов проводов, а затем зажать в нужных клеммах, следуя схеме установки.
Шаг 11Провода нужно аккуратно подогнуть за терморегулятор, чтобы его получилось без труда установить в подрозетник.
Шаг 12Фиксируем механизм терморегулятора, проверяя, ровно ли он расположен.
Шаг 13Установка рамки.
Шаг 14Установки лицевой панели. Нужно вставить ее на посадочное место и аккуратно надавить до щелчка.
Шаг 15Можно включить электричество и проверить, как работает терморегулятор. Если экран загорелся, начала определяться температура, значит, вы все сделали правильно. Установка завершена.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы, датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

  1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
  2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
  3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

  1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
  2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
  3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Пример ремонта терморегулятора с обгоревшими контактами

Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.

Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.

Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.

Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.

В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.

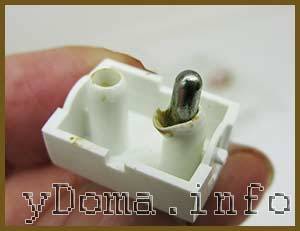

Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.

Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.

Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.

Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.

Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.

Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.

Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.

Проверка терморегулятора EASTEC RTC70 после ремонта

Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.

На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.

К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.

Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.

У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.

Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.

Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.

Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.

Устройство расходомера

Ротаметр — механический прибор, корпус которого изготовлен из пластика или латуни. Он имеет полипропиленовый поплавок размещённый внутри. Сверху корпус оснащён прозрачной колбой со шкалой. Такое устройство ещё называется поплавковым ротаметром.

Рекомендовано устанавливать смесительный узел с расходомерами, и с терморегулятором на обратке. Данное устройство способно снабжать каждую петлю требуемым количеством теплоносителя, а клапаны на выходе будут открываться, и закрываться по мере остывания воды.

Следует сказать, что водомеры встречаются нескольких видов:

  • измеряющий ротаметр — монтируется вместе с клапаном, в нём регулирование осуществляется самостоятельно, с учётом измеренных показателей;
  • регулирующий — служит в качестве распределителя теплоносителя;
  • комбинированный — в этом виде совмещаются обе модели, но и стоит он дороже.

Электрооборудование Теплолюкс инструкция к терморегулятору

Терморегулятор для теплого пола «Теплолюкс» TP 520, инструкция по эксплуатации

Устройство комплектуется:

  • терморегулятором со встроенным датчиком воздуха,
  • выносным датчиком температуры пола,
  • планкой с клеммами для вывода проводов заземления,
  • инструкцией на терморегулятор «Теплолюкс».

Работы по установке терморегулятора и датчика температуры можно выполнять самостоятельно при наличии соответствующих навыков. В противном случае, необходимо обратиться к специалистам. Не стоит забывать, что мощность электрического теплого пола может достигать 6 кВт. Даже небольшое отступление от правил установки электрооборудования может привести к непоправимым последствиям.

Терморегулятор «Теплолюкс» tp 520, инструкция по монтажу

Модель терморегулятора 520, отличается демократичностью и может работать с датчиками пола от других производителей, главное, чтобы его сопротивление соответствовало параметрам оригинального – 6,8 кОм. Внешний датчик температур подключается к соответствующим клеммам регулятора без определения полярности.

После окончания монтажа теплого пола проверяется его работоспособность с помощью терморегулятора «Теплолюкс». Инструкция по эксплуатации прибора подробно описывает варианты задания определенных параметров работы обогревателя. На лицевой панели устройства размещены четыре основных кнопки и жидкокристаллический экран, отображающий текущее состояние обогревательной системы.

Программирование режимов работы оборудования выполняется кнопками:

  • первая – самый комфортный и любимый всей семьей режим,
  • вторая – кнопка меню для снижения температуры,
  • третья – кнопка меню для поднятия температуры,
  • четвертая – выполняет несколько функций в зависимости от комбинации: вкл/откл, выбор, подтверждение.

Индикация на дисплее отображает все действия, проводимые владельцем.

Символы, подтверждающие проводимые операции и установленные режимы:

  1. Заданные параметры обогрева поддерживаются автоматически
  2. Поддерживается температура в пределах от +5 °C до +12 °C, чтобы помещение не промерзло в случаях долгого отсутствия владельцев
  3. Включен любимый режим на определенное время
  4. Работа в режиме программирования

4.1. Поддерживание уровеня комфортной температуры, задается на два интервала в сутки

4.2. Режим экономии

4.4. Отображает работу датчика пола

4.5. Включен датчик воздуха

4.6. Обогрев помещения по заданным параметрам

4.7. Выполняется установка определенных температур

4.8. Идет работа в меню

4.9. Изменение параметров заблокировано

4.10. Дни недели – подчеркнут текущий день, верхней галочкой отмечены выходные дни

4.11. Значки для обозначения рабочих и выходных дней.

Все действия по программированию выполняются последовательно. Изменение параметров какого-либо режима, возможно только пролистав меню до нужной операции. В случаях непредвиденных ситуаций, на экране высветятся ошибки, значение которых описаны в инструкции.

Для оптимальной работы электрооборудования теплого пола, система обогрева должна соответствовать ему по теплоотдаче, а само помещение хорошо изолировано от потерь тепла.

Основные сведения

Терморегулятор для пола является таким прибором, который способен отключать/включать отопительную систему. Его состав имеет специальный механизм и датчик температуры. Если установлен пленочный электрический пол, то механизм при перегреве системы будет прекращать подачу тока к нагревательным элементам.

За обнаружение перегрева отвечает термодатчик. По сути дела, он осуществляет измерения температуры пола или воздуха и дает эту информацию регулятору. Последний ее анализирует и определяет, как должна работать вся система. Сам терморегулятор для теплого пола всегда размещается на/в стене, а датчик температуры — в полу (или выше). Также есть случаи, когда в корпусе устройства находится дополнительный датчик. Он измеряет температуру воздуха. О его размещении снято много видео.

https://youtube.com/watch?v=qakDYrfc5qs

Такое строение и принцип работы терморегулятора является одинаковым для электрического и водяного теплого пола.

Строение и принцип работы терморегулятора

Поскольку эти две системы имеют большую разницу, регулятор теплого пола влияет на их работу по-разному.

Когда же используется теплый пол водяного типа, то регулятор температуры влияет на работу расположенных на коллекторе сервоприводов, которые ограничивают или увеличивают подачу нагретой воды к трубам.

Интересно то, что терморегулятор для теплого пола водяного руководит работой сервоприводов с помощью тока. Каждый сервопривод имеет сильфон, на который намотан электрический нагревательный элемент. При появлении тока элемент нагревает сильфон, в результате чего последний расширяется и создает давление на шток сервопривода.

Шток начинает двигаться, увеличивая или уменьшая (это зависит от особенностей сервопривода) подачу нагретой жидкости. Этот процесс демонстрируют различные видео.

Назначение термостатического клапана, и область его применения

Терморегулирующий смесительный клапан применяется в напольном отоплении с циркулирующей водой внутри.

Градус нагрева теплоносителя для обычных батарей намного выше, чем требуется для водяных полов. Перегрев бетонной стяжки ухудшит микроклимат и приведёт к порче напольного отделочного материала. Справится с этой проблемой поможет термостатический смесительный клапан для тёплого пола. Используя его можно создать независимый контур с нужной температурой, или запитать пол с обогревом от центрального отопления.

Терморегулирующий клапан позволяет решить следующие задачи:

  1. Менять направление водяных потоков, и подмешивать к горячему холодный в требуемых пропорциях;
  2. Получать на выходе жидкость с постоянной температурой.

Смесительный кран не нужен, если:

  • во всех контурах одна температура теплоносителя;
  • источник тепла способен обеспечить нужный градус нагрева теплоносителя на выходе.

Гидравлическое выравнивание системы

Тёплые водяные полы — надёжная и безопасная конструкция. Но чтобы она действительно была такой, требуется правильная настройка. Как регулировать водяные тёплые полы в частном доме — для этого лучше обустроить коллекторную группу оснащённую расходомерами, с рабочим давлением 6 бар. Если дом оборудован центральным отоплением, то данной мощности недостаточно.

При наличии сервоприводов на коллекторе, расход воды регулируется автоматически, по необходимости. Однако предварительную настройку всё же понадобится сделать. При отсутствии данного привода, без такой регулировки вообще не обойтись.

Рассчитать расход теплоносителя можно с помощью формулы:

Gуд= Q/(1,163*Δt), в которой

  • Gуд — удельный объём воды на м2;
  • Q — показатель мощности пола;
  • Δt — разница температуры теплоносителя при подаче и выходе;
  • 1,163 — коэффициент поправки.

В дальнейшем, чтобы вычислить объём жидкости, которая проходит через петлю, следует умножить удельный расход на площадь поверхности.

Наиболее простой вариант, для проведения гидровыравнивания:

  • вычислить объём воды для каждой петли, путём умножения площади пола, где проложен этот контур, на 8,6 (среднее значение);
  • запустить насос на первую скорость;
  • установить термоголовку на 30 градусов;
  • проверить, что жидкость беспрепятственно проходит по петлям, и вышел весь воздух;
  • настроить прибор расхода на каждом контуре так, чтобы получилось значение равное расходу воды, который вы вычислили.

Указанные действия являются преднастройкой, то есть по факту, в процессе эксплуатации тёплого пола потребуется дополнительная регулировка, с учётом личных предпочтений по комфортности.

Подводим итоги

От терморегулятора во многом зависит, насколько комфортно вам будет пользоваться системой «теплый пол», а также сколько электроэнергии будет расходоваться. Механические модели более дешевые, но возможностей у них намного меньше, чем у электронных: вы не сможете точно знать, какая в данный момент температура в помещении и у теплого пола, да и настраивать их работы по дням недели невозможно. Куда лучше программируемые терморегуляторы, однако они и стоят дороже. В нашем рейтинге представлены лучшие из имеющихся сегодня в продаже терморегуляторы – вам останется лишь определиться, какой из них подходит вам больше по внешнему виду, стоимости и функциям.

Теплолюкс ТР 520
