Теплый пол на балконе: типы систем электрического и водяного теплого пола, правила монтажа

Назначение

Планировки квартир советских времен предусматривали место для установки радиатора. Сегодня большинство современных зданий с квартирами под отделку строятся без них. Как в старых помещениях, так и в новых, хозяевам хочется сохранить максимум свободного пространства.

Радиаторы центрального отопления занимают много места, их сложно вписать в интерьер незаметно. Если это и удастся, то конструкция займет как минимум 50 см площади под подоконником. А если помещение большое, то потерянная территория складывается в десятки квадратных метров.

Обогревающий пол на лоджии и непосредственно в квартире — отличная альтернатива центральному отоплению. Тепло по площади распределяется равномерно и метры остаются свободными для любых фантазий владельцев квартиры. Воздух в квартире нагревается снизу вверх, создавая тем самым приятную атмосферу в помещении.

Теплый пол на балконе своими руками

Электрический теплый пол бывает следующих видов:

  1. С разогревающимся кабелем. Чтобы обеспечить комфортную температуру, потребуется примерно 150 Вт на 1 м² пола. Далее выполняется заливка кабеля при помощи стяжки, а после того как она застынет, укладывают напольное покрытие. Если соблюдать все требования безопасности, то к эксплуатации пола можно приступать спустя месяц.
  2. Пол с инфракрасным обогревом. Является новейшим способом утепления. Для монтажа такого пола подбирают требуемую ширину покрытия с мощностью от 80-220 Вт. Под пленку, поверх пола устилают лавсан не менее 5 мм в толщину, а пленка, укладывается уже на него, так чтобы медная сторона была снизу.
  3. С тонкими греющимися матами. В основе такого подогрева лежит электрический шнур, крепящийся к сетке-основанию из ткани. Данный пол хорош тем, что при его укладке не требуются термоизоляция. Сетка имеет пол метра в ширину, и длину от 2 до 24 м. Греющие маты просто раскатываются на полу, после чего пол уже сразу готов для укладки плитки.

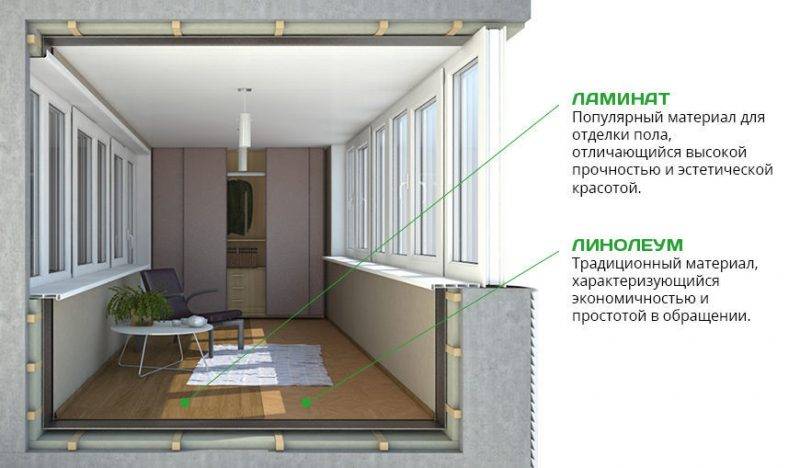

Лучший вариант напольного покрытия, если вы используете электрообогрев – это керамика. «Обогреваемый» пол подключают к терморегуляторам, которые помогают в поддержании желаемой температуры.

Если же все-таки, у вас есть возможность провести водный теплый пол, то лучше, конечно, остановиться именно на этом варианте. Такое решение стоит принять по целому ряду причин, среди которых такие как: экономичность и безопасность.

Ну, вот и все о теплом полу на балконе. Но, все же, если вы всерьез намерены заняться утеплением балкона, то лучше посоветуйтесь со специалистом по поводу наиболее приемлемого варианта и стоимости работ.

Монтаж систем тёплых полов

После того, как вы определились, какой обогревательной напольной системой оснастить свой утеплённый балкон, пришло время браться за дело. Рассмотрим поэтапно, как сделать тёплый пол на балконе.

Подготовка балкона

Перед укладкой теплого пола подготавливают несущую плиту и основание

Перед тем, как начать стелить тёплые полы на балконе, следует осмотреть несущую плиту на предмет различных дефектов

Особое внимание следует уделить стыкам плиты со стеной здания или ограждающим парапетом

Если в этих местах найдутся трещины, их будет нужно заделать при помощи шпаклёвки или штукатурки. Если вы собираетесь заливать на балконе бетонную стяжку, следует убедиться, что несущая плита сможет вынести подобное утяжеление конструкции. Если на этот счёт у вас имеются хоть малейшие сомнения, лучше выбрать другой вариант, как сделать тёплый пол на лоджии.

Следующим шагом производим гидроизоляцию балконной плиты. Для этого можно использовать либо рулонные, либо обмазочные материалы. В первом случае листы гидроизоляции клеятся к бетонной поверхности при помощи битумных мастик. При этом стыки должны заходить друг на друга не менее, чем на 15 см и тщательно промазываться клеевым водоотталкивающим раствором. Подробнее о подготовке балкона к укладке нагревательных элементов смотрите в этом видео:

Обмазочная гидроизоляция наносится на поверхность балконной плиты кисточкой или валиком.

После этого следует произвести утепление балконной плиты. Это необходимо, чтобы тепло не уходило через несущую плиту на улицу, так как бетон очень хороший проводник тепла.

В качестве утеплителя под напольную систему обогрева лучше использовать плотный материал, способный не деформироваться под весом людей и мебели.

Отлично для этих целей подойдёт экструдированный пенополистирол, например, пеноплекс.

Монтаж обогревательных элементов

Укладывать тёплые полы на балконе следует строго в соответствии с инструкцией по монтажу. Для водяной системы лучше всего выбрать металлопластиковые трубы, поскольку они намного долговечнее металлических типов. О том, какие трубы лучше выбрать для водяного обогрева, смотрите в этом видео:

Монтаж их следует производить поверх утеплителя, используя в качестве крепёжных элементов специальные кронштейны, вкручиваемые в бетон. Укладываться труба должна непрерывной змейкой с расстоянием между витками порядка 15 – 20 см. Концы трубы запитываются в систему центрального отопления: один – в подающий, а другой в обратный коллектор. После этого поверх труб заливается цементная стяжка.

Под ИК-пол рекомендуют подкладывать фольгированный материал

Системы тёплого пола, использующие в качестве нагревательного элемента кабель, также заливаются цементной стяжкой, предотвращающей их механическое повреждение.

Инфракрасная плёнка наоборот настилается без применения цементных растворов. Под неё желательно подстилать слой фольгированного утеплителя, для более полного отражения теплового излучения от пола. Поскольку мощность обогрева в данном случае не так велика, как у нагревающегося кабеля, поверх ИК-плёнки рекомендуется настилать покрытие с высокими показателями теплопроводности – каменную или керамическую плитку.

Применение напольных покрытий с теплоизолирующим эффектом: утеплённый линолеум, ковролин, ламинат и т.д. могут привести к тому, что подогрев полов ИК-излучением станет малоэффективным.

Устройство карбонового теплого пола

Использование программируемого регулятора теплого пола

Технология устройства электрического теплого пола

Подключение теплого пола без терморегулятора

Устройство теплого пола в ванной от отопления

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

Монтаж кабельной системы

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.

Возможен ли монтаж теплого пола от центрального отопления в квартире?

Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему объему помещения.

Используя современные материалы и соблюдая технологию монтажа можно добиться оптимального температурного режима.

Но это касается только для систем с автономным отоплением.

Собственники квартир с централизованной системой обогрева не раз задумывались – а можно ли сделать монтаж водяного теплого пола с подключением к трубам отопления?

Сразу следует предупредить, что согласно текущему законодательству запрещена модернизация и изменение схемы трубопроводов в квартирах с центральным отоплением. Тем не менее, находятся немало мастеров, способных проделать эту процедуру незаметно даже для проверяющих органов.

Однако, в процессе эксплуатации таких систем возникают проблемы не только в отдельно взятой квартире, но и во всем доме в целом. Так что данная система рекомендована для владельцев собственных домов с центральным отоплением, но это скорее исключение, чем правило.

Возможные проблемы и их причины

Первое, с чем сталкиваются при проектировке данного типа подключения теплого пола — это разница температуры воды в системе.

При обнаружении данной системы проверяющими органами ЖЭКа в обязательно порядке последуют штрафные санкции и демонтаж всего оборудования теплого пола.

Но, если все таки стремление повысить эффективность работы центрального отопления велико, то существуют теоретические схемы реализации подобного подключения.

Теоретическая схема подключения

Для подключения напольного отопления к центральному необходимо обустройство теплового пункта с циркулярным насосом. Данный пункт будет производить соединение воды из системы отопления с водопроводной для достижения оптимальной температуры.

Если в квартире только один вход и выход отопительной магистрали, то подключение теплого пола можно сделать по принципу подсоединения радиаторов. При большем количестве стояков необходим отдельный расчет.

В качестве материала трубопровода можно использовать пластиковые трубы ПВХ. Однако, довольно проблематично расположить их змейкой для равномерного нагрева пола. Для этого применяются угловые соединители, что сказывается на надежности системы.

Так как технология требует заливки всей площади пола, в случае возникновения протечки произвести оперативные демонтажные работы будет проблематично.

Существует вариант параллельного подключения от обратного патрубка радиатора. В этом случае необходимо предусмотреть установку запорной арматуры (крана) как на вход, так и на выход.

Самым безопасным, но трудоемким способом является монтаж автономной системы теплого пола с замкнутой циркуляцией воды. Нагрев теплоносителя можно осуществлять через теплообменник , который устанавливается на трубу центрального отопления.

Но эффективность данной системы будет низка из-за больших тепловых потерь.

Недостатки

  • Незаконность монтажа подобной системы.
  • Большая вероятность поломки.
  • Невозможность регулировки температуры нагрева пола.
  • Возникновение участков неравномерного распределения теплоносителя во всей системе отопления дома.
  • Трудоемкость процесса.

В качестве альтернативы можно рассмотреть монтаж электрической системы теплого пола. Он легок в установке, абсолютно законен. Помимо этого, электрический теплый пол не обязательно заливать цементной стяжкой.

Безусловно, при этом появятся дополнительные затраты на электроэнергию. Но они будут не в пример меньше, чем штрафы за незаконное подключение к центральному отоплению.

Инфракрасный тёплый пол на балконе

Тёплые полы этого вида на сегодняшний день являются наиболее популярными для обустройства балконов, что обусловлено простотой монтажа, занимающего всего несколько часов.

Инфракрасная греющая плёнка

ИК-излучение в таких системах направлено только в сторону помещения, но выполнить теплоизоляцию пола всё же придётся, иначе после выключения оборудования напольная поверхность будет быстро остывать.

Монтаж инфракрасной плёнки выполняется на фольгированный изолон – из него устраивают сплошное покрытие, проклеивая стыки материала скотчем с фольгой.

Заделка стыков фольгированного пенофола

Затем под местами расположения термодатчика и контактов подключения плёнки выполняются отверстия, чтобы эти детали не выступали над поверхностью.

Плёночные полотна разрезаются по штатной разметке, нанесённой на них пунктирными линиями. Затем плёнка укладываются на изолон и подключаются к панели управления параллельным способом с обязательной последующей изоляцией контактов.

Разметка на ИК-плёнке под разрезание

Температурный датчик устанавливается аналогично варианту с кабельными матами.

Поверх инфракрасной плёнки выполняется гидроизоляция из технического полиэтилена – покрытие из полос с напусками в 10 см. после чего на него можно укладывать финишное покрытие.

Видеоподсказка по технологии монтажа ИК-плёнки на пол:

Тёплый пол на застеклённом балконе под ламинат

 Исходя из вывода, что для устройства тёплых полов на балконе лучше использовать электрические системы, рассмотрим, какие из них оптимальны при напольном финишном покрытии из ламината.

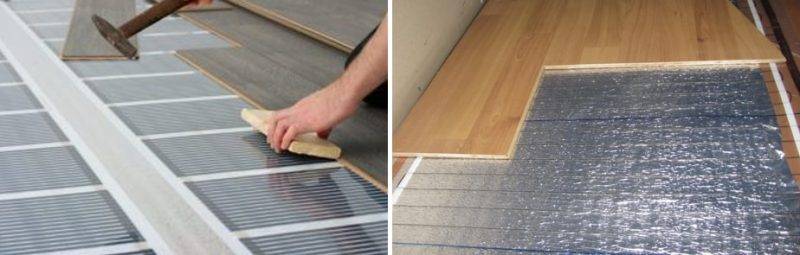

Ламинат на инфракрасном и кабельном тёплом полу

Начать лучше с необходимой для обогрева мощности.

Интенсивность обогрева системой с инфракрасной плёнкой выше, чем кабельным контуром. Именно поэтому для расчёта потребной мощности в первом случае принимается величина в 200 Вт/м2, а во втором – только 160 Вт/м2.

Ламинат – материал, теплопроводность которого невысока. Следовательно, под такой облицовкой более эффективна будет инфракрасная система. К тому же она не требует выполнения стяжки – ламинат можно укладывать прямо поверх инфракрасной плёнки, выполнив предварительно по ней гидроизоляцию из полиэтилена.

Комбинированная облицовка тёплого пола

Применение кабелей или матов на балконе или лоджии под ламинат также не исключено, но, учитывая переменное сечение контуров этих систем, поверх них необходимо будет выполнить несущую стяжку с армированием, чтобы защитить токопроводящие элементы от разрыва при нагрузке сверху. А это – дополнительные затраты и нагрузка на основание.

Со временем при абразивной изношенности ламината можно не торопиться с его демонтажем, а использовать это покрытие в качестве основания под линолеум.

Выбор тепловой конструкции пола

Как водяной тёплый пол, так и электрический имеют свои индивидуальные эксплуатационные особенности. Общее отличие заключается в способе монтирования. Любой теплый пол крепится на специально созданную теплоизоляционную поверхность. Слой утеплителя будет предохранять пол от возникающих тепло потерь. Также выполняется стяжка цементом, и после нее укладывается напольное покрытие в виде плитки.

Схема конструкции устройства тёплого пола под плитку

Теплый пол на водяной основе имеет сложную укладку и зависит от автономного и центрального отопления. Имеет высокие теплопотери и подходит для больших лоджий. На маленькой площади не очень выгодно такое отопление пола.

Методы устройства водяного теплого пола под плитку

Технологически установка водяного тёплого пола проходит через укладку двух видов стяжки:

Бетонная стяжка. Выглядит в виде конструкции, где проходит предварительный монтаж тепловых элементов: труб, кабеля, нагревательного мата.

Водяной теплый пол под бетонную стяжку

Настильная стяжка. Используются готовые к быстрому применению материалы, с простой и легкой технологией. Делится стяжка на подвиды: деревянная, реечная, полистирольная, модульная.

Теплый пол на балконе под плитку по деревянной настильной стяжке.

Водяной теплый пол на реечной настильной стяжке.

Модульная стяжка электрического тёплого пола под плитку

Важно: укладка труб, в системе водяного отопления на балконе обычно проводится от стены к центру. После укладки водяного теплого пола следует провести опрессовку элементов

Это поможет увидеть и предотвратить утечки и повреждения. Давление в системе при этом должно достигать отметку в 4 бар. А время опрессовки 24 часа

После укладки водяного теплого пола следует провести опрессовку элементов. Это поможет увидеть и предотвратить утечки и повреждения. Давление в системе при этом должно достигать отметку в 4 бар. А время опрессовки 24 часа.

Идеальным вариантом для теплого пола считается электрика. Чтобы монтажные работы выполнить самостоятельно и не заниматься расчетами количества кабелей для нагрева, рекомендуется использовать нагревательные маты. Это специализированное покрытие из стекловолокнистой сетки, с прикрепленными экранированными нагревательными секциями.

Секции выполнены путем соединения холодной и горячей части. Для этого использован безхомутовый метод, который обеспечивает высокую надежность.

Этапы монтажа теплого пола на основе нагревательных матов

  1. Первоначально составляется схема распределения матов по помещению балкона, лоджии.

Важно: Внимательно планируйте размещение мебели и не размещайте ее в местах укладки электрических нагревательных элементов

Расположение труб теплого пола не должны быть под мебелью или сантехникой

  1. Следует провести подготовку поверхности пола. Удалить посторонние предметы, мусор. Если поверхность имеет бугры и неровности — выровнять;
  2. Проходит укладка теплоизоляции, для предотвращения потерь тепла и увеличения зоны комфорта;
  3. Изготовляется стяжка цемента для основы под плиточное покрытие;
  4. Проходит укладка нагревательных матов по схеме;
  5. Подключение всей система нагрева к электрической сети, монтирование тепло регулятора.

Рекомендация: Для защиты элементов электросети следует приобрести и установить термодатчики, устройство защитного отключения.

  1. Нагревательные маты разрезаются и укладываются;

При разрезе стекловолокнистой основы важно не повредить кабель

Важно: в процессе разреза стекловолокнистой сетки следует внимательно следить за тем, чтобы кабель не повредился

  1. Все электрические провода подключаются сети питания и проверяются в работоспособности;

  2. Проводится укладка плитки, кафеля на нагревательные маты. Для этого используют плиточный клей. По истечении двадцати дней клей должен полностью высохнуть. Можно свободно включать теплый электрический пол под плиткой.

Укладка теплоизолятора

Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.

Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.

Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.

Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.

Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.

Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.

Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.

Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.

Как сделать теплый пол на балконе своими руками

Если вы расширили или просто остеклили балкон, то скорее всего вы надеялись пользоваться им как небольшой дополнительной комнатой. Но зимой на балконе прохладно. Как же подвести тепло к балкону? Балкон можно обогреть установив там радиатор, но лучше – сделать на балконе теплый пол. Но как сделать теплый пол на балконе? Об этом и пойдет речь.

Для начала, стоит сказать, что так как о установке электрического пола сказано уже достаточно, предположим, что где-то рядом с балконом у вас имеется труба с горячей водой, и рассмотрим вариант установки водного теплого пола. Установка теплого пола на балконе состоит из 3-х основных этапов. Давайте рассмотрим каждый в отдельности:

  1.  Подготовительные работы. Первым делом, проверьте, не повреждена ли балконная плита. Если плита обвалена с краев, или имеет другие дефекты, то следует исправить это при помощи арматуры и цементного раствора. Для укрепления конструкции, в состав раствора можно добавить плиточный клей.
  2. Кроме этого, вы должны будете произвести выравнивание плиты при помощи стяжки, так, чтобы плоскость балкона находилась на одном уровне с плоскостью комнаты. Этот момент очень важен, если теплой пол на балконе является продолжением теплого пола в комнате. Но, если теплый пол на балконе, не связан с комнатой, то уровень балконной плиты может быть и другим, главное ровным. После выравнивания, стяжка должна полностью высохнуть, а это не менее недели.
  3. Монтаж труб. Перед укладкой труб, нужно заняться укладкой гидробарьера. После чего, можно подумать и о теплоизоляции. В качестве теплоизоляции можно пользоваться теплоотражателем, хотя лучше – пенопластом, имеющим высокую плотность. Показатели плотности выбирают исходя из нагрузок. Считается, что 35-я плотность вполне подходит.

Далее идет процесс укладки трубы. Ее крепят на на специальных ковриках или на кронштейнах, вкрученных сквозь теплоизолятор, в стяжку. Будем считать что мы выбрали кронштейны.

Сперва, следует нанести разметку, по которой будет уложена труба. Так как площадь мала, будем укладывать змейкой, а не спиралью. Межтрубное расстояние – от 15 до 20 см.

Распределяя кронштейны, нужно учесть интервал между ними. Когда труба идет прямо, расстояние между кронштейнами должно быть от 50 до 70 см, а когда труба поворачивает, кронштейны должны быть установлены более густо. Перед укладкой, можно надеть на трубу мягкую пружину, чуть большего диаметра, чем сама труба. Это позволит металлопластиковой трубе не заламываться на изгибах.

Если вы укладываете металлопластиковую трубу, пользуйтесь только бесшовным вариантом. Лучше лишний раз перепроверить слова продавца, и убедиться в качестве материала самому. Чтобы это сделать, просто обрежьте немного трубки, и снимите слой пластика сверху. Чем вам тяжелее это сделать, тем изделие надежнее. Когда слой пластика будет снят, следует заняться алюминиевой трубой, тщательно проверьте металл на наличие шва.

Электрический теплый пол

Электрическая система обогрева под ламинат делится на два подвида, кабельная и пленочная с инфракрасным излучением. Рассмотрим их по порядку.

Кабельная система отопления пола

Главный элемент конструкции — кабель. Принцип работы состоит в том, что электричество превращается в тепло. Возможно использование двужильного или одножильного кабеля. Специалисты рекомендуют класть двужильный, так как он обладает незначительным уровнем электромагнитного излучения.

Монтаж такой конструкции можно производить самостоятельно, без привлечения специалистов.

В целях предупреждения перегрева провода, рекомендуется укладывать саморегулирующийся кабель. В случае перегрева на каком-либо из участков, там усиливается сопротивление, за счет чего не происходит повышения температуры.

Этапы укладки кабельного пола под ламинат:

  • Подготавливается черновой пол. Поверхность застилается тепло- и шумоизоляционным материалом.
  • Укладывается армосетка и делается небольшая стяжка.
  • После просыхания стяжки монтируется греющий контур, укладка которого производится змееобразной формой. Интервал между проводами должен составлять не меньше 10 см.
  • Перед его укладкой, на стене крепится регулятор температуры, который отвечает за обогрев помещения.
  • Датчик от этого регулятора укладывается в пол, возле кабеля.
  • Далее, снова делается стяжка, толщиной до 0,3–0,4 см.
  • Примерно через три недели после выполнения стяжки стелют ламинат.

Кабельный обогрев и его преимущества:

В процессе эксплуатации не требует специального обслуживания.

  • Высокая стоимость на затраченное электричество.
  • Наличие незначительного электромагнитного поля.

Пленочный инфракрасный теплый пол

Инфракрасный пленочный теплый пол – это оптимальный вариант для обустройства балкона, так как он имеет небольшой вес за счет отсутствия стяжки. Не всегда допустимо использование большого веса или толстого основания.

Основа пленки с инфракрасным излучением — это элементы обогрева, излучающие тепло-лучи.

Основное отличие их от кабельных обогревателей, что инфракрасные лучи греют не воздух, а сам ламинат.

Пленка укладывается под любой вид напольного покрытия. Обогрев балкона возможен сразу после ее укладки. Но из-за своих особенностей, пленку нельзя укладывать в местах где планируется устанавливать мебель.

Инфракрасная система теплого пола

Обогрев инфракрасной пленкой схема укладки ее своими руками:

  • Производится выравнивание основания любым доступным и удобным способом.
  • Укладывается теплоотражатель по всей поверхности балконного основания.
  • Подготавливаются полосы инфракрасной пленки и укладываются на поверхность теплоотражателя.
  • Устанавливается температурный регулятор.
  • Подключается вся конструкция к сети.
  • Места соединения изолируются при помощи битумной мастики.

Перед тем как приобретать и устанавливать систему теплый пол под ламинат с инфракрасной пленкой, необходимо заранее рассчитать площадь балконного основания и выбрать ту конструкцию, которая в силах произвести обогрев помещения.

Сравнивая кабельную отопительную систему и пленочную с инфракрасным излучением, можно отметить, что второй вариант считается более подходящим для балкона. Происходит это по таким причинам:

  • Пленочный пол греет всю поверхность основания, а кабельный производит обогрев только вдоль силовых проводов.
  • Небольшая толщина всей конструкции, которая не только облегчает вес перекрытий, но и позволяет экономить электроэнергию.
  • Нагревая ламинат, а не воздух быстрее достигается комфортная и теплая атмосфера помещения.

Обзор существующих видов теплого пола

Любое отопительное оборудование направлено на нагрев помещения, а теплый пол повышает градус покрытия до температуры комфорта для человека. Принцип работы греющего контура или трубопровода в бетонной стяжке очень прост, несмотря на толщину слоя из смеси песка и цемента.

Все системы обогрева полов напоминают слоеный пирог, в котором все тепло передается стяжке, которая прогревает слой отделки. Тепловые потоки равномерно поднимаются к потолку, благодаря чему помещение нагревается постепенно.

Системы нагрева контура различаются по типу теплоносителя, который может быть электрическим или водяным. Так же называются и полы – водяные или электрические. Рассмотрим подробнее, почему они лучше, чем привычные батареи.

Водяной теплый пол

Трубопровод водяного пола – это змеевик из плоской трубки, внутри которой находится горячая вода или антифриз. Теплоноситель двигается по сооруженному контуру, при этом трубка передает тепло в другие слои напольного покрытия, и снова нагревается внутри контура. Вода поступает в трубопровод из котла или системы центрального отопления, при этом сам змеевик при подсоединении к центральной системе не требует покупки оборудования – достаточно поставить вентили на места врезки.

Электрические тёплые полы

В случае с электрическими теплыми полами греющий контур подсоединяется в автоматическом режиме к общей бытовой сети. Электрический обогрев бывает в виде матов или кабельным, инфракрасным. Кабель для системы такого отопления может быть одножильным, с двумя жилами, а также саморегулирующегося типа.

При саморегулирующемся греющем кабеле используются малые сечения, которые нагреваются от тока, маты представляют собой кабель на сетке, а инфракрасный обогрев состоит из излучателей пластинчатого типа.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
