Трубчатые радиаторы отопления: стальные батареи, разновидности, преимущества

Батареи из чугуна

Чугунный тип отопительных приборов относится к наиболее распространенным вариантам комплектации отечественных централизованных систем. Его предпочитали другим разновидностям в основном из-за дешевизны. В дальнейшем приборы данного типа стали постепенно вытесняться устройствами с более высоким коэффициентом теплоотдачи (у чугунных батарей он всего 40%). В настоящее время радиаторами из чугуна в основном оснащаются системы старого образца. Что касается современных интерьеров, то в них можно встретить дизайнерские чугунные модели.

К сильным сторонам устройства отопительных приборов можно отнести значительную площадь поверхности, через которую происходит передача энергии от теплоносителя в окружающее пространство. Еще одно заметное преимущество – долговечность чугунных батарей: они способны прослужить без проблем 50 и более лет. Недостатки также имеются, и их немало. Во-первых, теплоноситель используется в очень больших объемах (до 1,5 л на каждую секцию). Разогревается чугун не спеша, поэтому приходится ожидать, пока после включения котла тепло начнет поступать в комнаты. Ремонтировать такие батареи непросто, и чтобы максимально снизить вероятность поломок, их приходится чистить каждые 2-3 года. Монтажные работы утруднены большим весом радиаторов.

Классификация по материалу изготовления

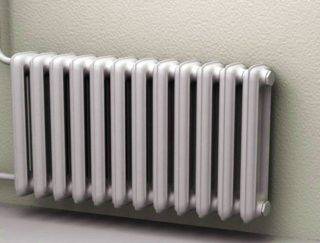

Чугунный радиатор отопления

Большинство радиаторов изготавливают из металлов. Есть и пластиковые разновидности, которые стоят дешевле. Они легкие, устойчивые к износу, простые в монтаже. Но температура теплоносителя в трубах не должна быть больше 80 градусов, иначе возможно повреждение системы. Если есть сомнения, лучше выбрать более прочные конструкции.

Чугунные приборы

Основной минус старомодных, но крепких чугунных радиаторов – малопривлекательный внешний вид и масса – до 9 кг у каждой секции. К недостаткам относится и большая величина, сложность интеграции в интерьер современной квартиры. Конечно, громоздкую батарею можно спрятать за специальным экраном. Но из-за этого увеличится время, за которое прогревается помещение. Но и достоинства у чугунных агрегатов имеются:

  • высокий показатель коррозионной устойчивости;
  • длительность эксплуатации – более полувека;
  • бюджетная цена.

Алюминиевые устройства

Алюминиевые радиаторы устойчивы к коррозии

При их изготовлении берут легкий и крайне прочный алюминий. В процессе производства применяется метод литья под высоким давлением, благодаря чему изделия становятся:

  • надежными;
  • устойчивыми к коррозии и давлению;
  • простыми в подключении;
  • привлекательными по внешнему виду.

Также у таких изделий высокая теплоотдача и длительный эксплуатационный период. Протечки – явление редкое, так как все места соединений достаточно герметичные.

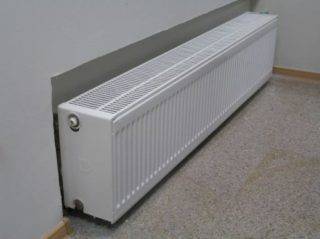

Стальные радиаторы

Стальные радиаторы восприимчивы к гидроударам на месте сварных швов

Это приборы, совмещающие в себе функции радиатора и конвектора. Такие устройства могут выдержать температуру до 120 градусов и давление до 10 атмосфер. Они нагреваются почти мгновенно, но и охлаждение при отключении происходит довольно быстро.

Основной минус – повышенная склонность к загрязнению, нивелируют который грязевые фильтры.

Также им свойственна высокая восприимчивость к гидроударам в местах, где находятся сварные швы. Устройство может лопнуть либо деформироваться при опрессовке, и поэтому в домах более 5 этажей их ставить нежелательно.

Биметаллические конструкции

Это батареи отопления последнего поколения. Они имеют стальной сердечник и внешнюю алюминиевую оболочку. Благодаря высокой прочности, антикоррозийным качествам и способности держать гидроудары, их можно устанавливать в многоэтажных домах. Особенно хорошо держат давление цельномонолитные модели. Им не страшны удары до 100 атмосфер. Теплоотдача также на высоте. Внешний вид привлекательный, а установка – простая. Масса не более 2 кг.

Единственный недостаток – дороговизна. Биметаллические батареи дороже сделанных из стали либо алюминия в несколько раз.

Медные батареи

Медный радиатор

Отопительные устройства такого типа обладают максимальной устойчивостью к агрессивным средам среди всех аналогов. Они почти не изнашиваются, отлично держат большой напор и гидроудары, не боятся ржавчины. Но и у них есть недостаток – дороговизна.

Подобный вид батарей отопления используется в центральных и автономных системах, в которых тепло переносят и вода, и антифриз.

Медные радиаторы нивелируют сопротивление теплоносителя. Кроме того у них максимальная теплоотдача и они повышают эффективность отопительного устройства.

Какие бывают

Классификация отопительных приборов осуществляется по следующим критериям:

  • Тип теплоносителя. Может быть жидким или газообразным.
  • Материал изготовления.
  • Технические характеристики. Имеются в виду размеры, мощность, особенности установки и наличие регулируемого нагрева.

При выборе оптимального варианта необходимо отталкиваться от особенностей отопительной системы дома и эксплуатационных условий. При этом должен соблюдаться весь перечень требований и норм, касающихся приборов обогрева. Наряду с мощностью изделий большое значение имеет специфика их монтажа. При отсутствии подачи газа и возможности обустройства водяного отопления остается еще вариант с электрическими обогревателями.

Классификация

При классификации батарей для отопления используют цифры, первая из которых обозначает количество пластинчатых листов, вторая – количество ребер:

  • Цифра показывает, что пластина одна и полное отсутствие ребер.
  • Один пластинчатый лист, дополненный реберной конструкцией.
  • Два пластинчатых листа, один оснащен конвекционными ребрами.
  • Три пластинчатых листа, все соединены с ребрами.

Дополнительной деталью плоских батарей бывает верхняя решетка, с двух сторон имеющая боковые корпуса. Как правило, она белоснежного цвета. Комплект упаковки батарей дополнен деталями для крепежа. Стеновые перегородки, изготовленные из разного материала, нуждаются в разных средствах крепления. Если комплект упаковки дополнен не теми крепежными элементами, которые нужны в конкретном случае, самостоятельно придется приобретать другие.

Плоские батареи отопления оснащаются четырьмя патрубками соединения. Это дает возможность подсоединить аппарат ко всей системе обогрева с любого бока. Как правило, их подсоединяют непосредственно к стояку отопления или используют при этом специально предназначенную арматуру.

Есть плоские стальные радиаторы, оснащенные термостатическим клапаном. Он производит регулировку жидкости внутри изделия. Подключение его правостороннее, чтобы подключиться слева, надо сделать специальный заказ.

Некоторые заводы производители плоских батарей и радиаторов для отопления создают горизонтальные модели, соединяющиеся с поверхностью стены посередине. Наличие клапанного вкладыша не обязательно. Чтобы произвести соединение снизу, спрятав трубы отопления в пол, надо чтобы комплект упаковки был интегрированным. Существуют соединительные детали, которые скрывают в стенки.

При выборе способа подключения радиаторов, учитывайте ценовую стоимость изделия, дизайн комнаты, здания, вид или тип отопления в целом. Стандартные системы обогрева требуют боковое подсоединение, если трубы проходят под полом, используйте подсоединения снизу.

sdelatotoplenie.ru

Установка

Монтаж стальных трубчатых батарей во многом схож с установкой традиционных моделей и не отличается высокой сложностью при наличии теоретических знаний и практических навыков.

Перечень инструментов, необходимых для работы:

  • шуруповёрт;
  • ударная дрель или перфоратор;
  • разводной ключ;
  • пассатижи;
  • рулетка;
  • строительный уровень;
  • карандаш.

Этапы монтажа:

  1. Демонтаж старой батареи.
  2. Разметка и установка крепёжных кронштейнов. Стальные трубчатые радиаторы отличаются большим весом, поэтому необходимо использовать кронштейны с соответствующей нагрузочной способностью.
  3. Навес трубчатого радиатора и сборка монтажного комплекта.
  4. Установка запорного крана, клапана под термоголовку и крана Маевского.
  5. Подсоединение к трубам системы отопления.
  6. Опрессовка.

Способ подключения

Большинство моделей подключают к системе теплоснабжения нижним либо боковым способом. На выбор метода подключения влияют характеристики и особенности конкретной модели, а также особенности разводки труб отопления в помещениях.

Нижний способ подключения заключается в том, что и подающая, и обратная трубы подключаются к радиатору снизу. При боковом подключении трубы подачи и обратки подключаются с левой или правой стороны батареи, в зависимости от модели.

Условия правильного монтажа

Независимо от характеристик радиатора, для его эффективного функционирования при монтаже важно обеспечение следующих условий:

  • Расстояние между верхней гранью и подоконником (для горизонтальных моделей): 5—10 см.
  • Расстояние между нижней гранью и полом: 9—12 см.
  • Расстояние между стеной и радиатором: 2—5 см. В случае монтажа отражающего теплоизоляционного слоя потребуются крепёжные кронштейны увеличенной длины.

Достоинства и недостатки

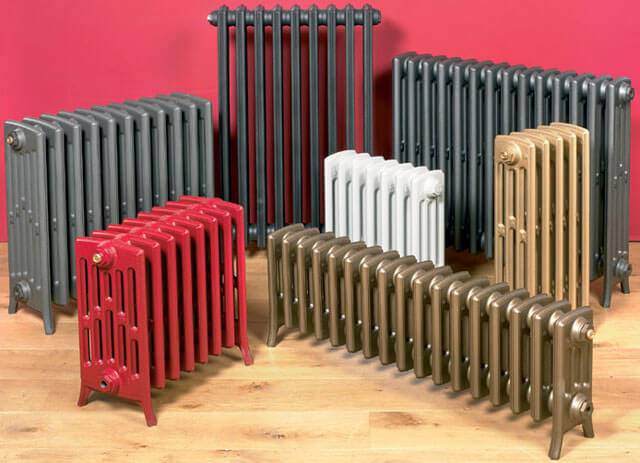

К неоспоримым достоинствам отопительных приборов в стиле ретро можно отнести:

  • Эффектный внешний вид. Благодаря интересному дизайну и массивным габаритам радиатор из чугуна становится колоритным элементом декора, который можно использовать для расстановки акцента на роскоши и элегантности присущего интерьеру того или иного дома.
  • Долговечность материала. Серый чугун устойчив к образованию коррозии и в совокупности с обработкой дополнительным антикоррозийным раствором, а также правильным уходом, может прослужить своему владельцу не один десяток лет. Кроме того, чугун в сочетании с качественной грунтовкой или эпоксидной эмалью не поддается выгоранию или истиранию, сохраняя свой качественный внешний вид на долгие годы.
  • Нет угрозы засорения. Каналы чугунных старинных систем довольно широкие, поэтому весь мусор и взвеси, которые несет по контуру централизованной теплосети вода, легко проходят мимо них.
  • Инертность. Такие батареи долго остывают, а соответственно поддерживая уровень тепла в доме дольше.

К недостаткам ретро-радиаторов относятся:

  • Большой вес. Одна секция может весить до 6 кг, поэтому их установка требует значительных усилий. Из-за этой особенности чугунных батарей они не бывают слишком длинными, чтобы избежать проблем, связанных с неподъемностью изделия. Это может быть значительным минусом для тех, кто хочет иметь радиаторы на большое количество секций.
  • Плохая теплоотдача. В отличие от моделей из алюминиевых сплавов, чугунным изделиям требуется больше времени, чтобы прогреть комнату.
  • Высокая цена. Изделия из чугуна с эффектным дизайном стоят в 2–3 раза дороже, чем современные неброские варианты.

Для многих покупателей недостатки чугунных радиаторов по сравнению с их положительными сторонами не кажутся таким уж существенными. Стильные конфигурация и дизайн в совокупности с остальными достоинствами данных моделей делают их весьма популярными среди любителей роскоши и эффектных вещей.

Покраска металлических радиаторов

Для нанесения краски на стальные радиаторы панельного типа используется несколько методик, каждая из которых по-своему влияет на итоговое качество изделий:

  • Погружение радиатора в специальный окрашивающий состав (ОП);
  • Покраска с использованием анодного электрофореза (АЭФ);
  • Катодный электрофорез (КЭФ), который используется еще и для покраски автомобилей, что свидетельствует о высокой эффективности данного метода.

Поскольку последний метод наиболее эффективен, то стоит рассмотреть подробнее именно его технологию покраски:

  1. На первом этапе обработки радиатор покрывается специальным антикоррозийным составом, включающим в себя цинк и марганец. Такое покрытие на порядок увеличивает срок службы готовых изделий.
  2. Следующий этап – непосредственно покраска радиатора посредством катодного электрофореза. К красящему веществу подводится положительный электрод, а покрываемая панель соединяется с отрицательным, за счет чего и осуществляется покрытие радиатора. Завершается данный этап только после равномерного покрытия краской всей поверхности панели.
  3. Застывший слой краски покрывается эпоксидным порошком, после чего заготовка проходит термическую обработку, необходимую для плавления порошка. Извлеченная из высокотемпературной камеры деталь приобретает качественное и надежное покрытие, обеспечивающее защиту от солнечных лучей и постепенного выцветания.

Поскольку металлические батареи отопления относятся к категории изделий, регулярно подвергающихся нагреву, то для их окраски не используются вещества, включающие в свой состав тяжелые металлы и формальдегиды. При методике КЭФ используется всего 2% растворителя, а для методики АЭФ требуется около 10% растворителя. В любом случае, при нагреве до рабочей температуры покрытая краской батарея не будет выделять веществ, способных навредить человеческому здоровью.

Перед выпуском в продажу каждый радиатор подвергается тестированию под давлением в 1,3 МПа. Если испытания проходят проверку успешно, то на них выдается гарантия, которая в зависимости от модели может варьироваться в пределах от 10 до 15 лет.

Чугунные радиаторы для квартиры

Такие отопительные приборы знакомы каждому, поскольку в жилых домах в советские годы эксплуатировались громоздкие батареи, для производства которых использовался чугун. Теперь тяжеловесные теплоснабжающие агрегаты уходят в прошлое, уступая место современным и одновременно мощным, эффективным и стильным аналогам.

Чугун как материал обладает превосходной теплопроводностью, нагревается долго и также продолжительное время остывает. Он прочен и надежен, способен выдержать рабочее давление, достигающее 25 – 30 атмосфер.

Чугунным агрегатам не опасны гидроудары, они универсальны и способны функционировать с трубами из разных материалов. Если приобретаются отопительные приборы для квартиры из чугуна, не потребуется замена всего трубопровода.

После продолжительного контакта с теплоносителем изнутри радиатора на его стенках постепенно собирается черный осадок, который образует пленку, не дающую кислороду проникнуть к материалу изготовления.

При условии, что нормы эксплуатации выполняются, чугунные батареи редко выходят из строя в результате разрушения металла. Современные приборы с наружной стороны покрывают особой защитной краской. Поэтому нет необходимости часто их окрашивать. Благодаря гладкой поверхности на них почти не собирается пыль и внутри не образуются газы. Отсутствует необходимость в постоянном спуске воздуха из чугунных радиаторов с целью удаления воздушных пробок.

Современные аналоги различаются по внешнему виду и размерами. Это обстоятельство значительно помогает решить задачу, как выбрать чугунную батарею, для обеспечения комфортного проживания в комнате и с учетом дизайна помещения. Так изделия от зарубежных производителей, оформленные в стиле ретро, украшены орнаментами и литьем.

Чугунную отопительную конструкцию в зависимости от размеров помещения можно наращивать. Число секций, которое требуется подобрать, зависит от ряда параметров:

  • количества окон и дверных проемов;
  • квадратуры комнаты;
  • особенности климата.

В отечественных батареях объем заполнения равен 1,3 литра, а в зарубежных – 0,8 литра. Оптимальное соотношение между ценой и качеством имеют изделия от таких импортных производителей: Guratec, Demir Docum, Konner, Roca и других (прочитайте: “Чем хорош чугунный радиатор konner – преимущества и правила установки батареи отопления Коннер“). Хорошо себя зарекомендовали российские и белорусские изделия серии МС-140 и БЗ-140.

Ранее для крепления радиаторов из чугуна в стену забивали прочные кронштейны, но сегодня для стильных отопительных приборов производители предусматривают напольный монтаж.

Плюсы чугунных отопительных радиаторов:

  • доступная стоимость;
  • прочность и надежность;
  • совместимость с трубами из различных материалов;
  • несложная и продолжительная эксплуатация;
  • отсутствие коррозийных процессов;
  • незначительные требования к качеству воды.

Из недостатков этих отопительных приборов следует назвать:

  1. Тяжелый вес, что серьезно затрудняет проведение монтажа.
  2. Для фиксации на стене нужно применять громоздкие кронштейны, которые могут не вписаться в стилевое оформление помещения.
  3. Не все изделия из чугуна соответствуют современному дизайну квартир.
  4. Поскольку чугун отличается слабой инерционностью, он остывает медленно, что является преимуществом не всегда, так как не всегда можно быстро отрегулировать оптимальную температуру в помещении.

В частном доме, где обустроено автономное отопление, эксплуатация таких батарей получается дорогостоящей. Поэтому их владельцев так интересует вопрос, как правильно выбрать радиатор отопления для дома с учетом его технических характеристик.
