Теплый пол: одножильный или двужильный, чем отличаются, какой лучше

Энергопотребление термопленки

Перед тем как установить инфракрасную систему обогрева, у многих нередко возникает вопрос: сколько же потребляет электричества теплый электрический пол? У ИК-пленки мощность на 1 м² поверхности пола составляет порядка 0,2 кВт. Энергопотребление во многом будет зависеть от толщины стяжки, теплопотерь, теплоизоляции. Чтобы рассчитать затрачиваемую мощность, используют формулу:

W=S*P*0,4,

где — S – площадь пола комнаты, P – общая мощность всех пленочных элементов, 0,4 – коэффициент, учитывающий только полезную площадь под обогрев.

Так, если жилье имеет не очень хорошее утепление, пленку следует использовать с максимальной мощностью, например, 0,2 кВт Вт на м². Для комнаты площадью 20 м² потребляемая мощность будет таковой:

W=20*0,2*0,4=1,6 кВт/ч.

Чаще всего пользуются таким обогревом около 7-10 ч в сутки, как правило, утром и вечером. Согласно расчетам, расход электроэнергии в сутки будет составлять 15 кВт, в месяц – 480 кВт. И это мощность только одной комнаты! Полученные результаты достаточно умножить на свой тариф, чтобы подсчитать финансовые затраты на такое отопление.

Какой пол выбрать: одножильный или двужильный?

Одной из популярных систем отопления, которая обеспечивает нагрев воздуха в помещении, является теплый пол. В зависимости от вида нагревательных элементов различают такие разновидности теплого пола:

  • электрический — жидкостно-электрический, пленочный и кабельный (одножильный теплый пол и двужильный);
  • водяной (в качестве источника тепла используется горячая вода).

Схема монтажа электрического пола.

Монтаж такой отопительной конструкции может полностью заменить систему централизованного отопления и вам больше не потребуется покупка дополнительных электронагревательных приборов, которые занимают лишнее место в вашей квартире и неэффективно расходуют электричество. Электрический кабельный пол в зависимости от используемого кабеля для обогрева подразделяется на одножильный и двужильный. Многие люди задаются вопросом, что выбрать — одножильный или двужильный кабель для утепления помещения. Ниже рассмотрим основные характеристики и отличия таких кабелей.

Схемы укладки теплого пола.

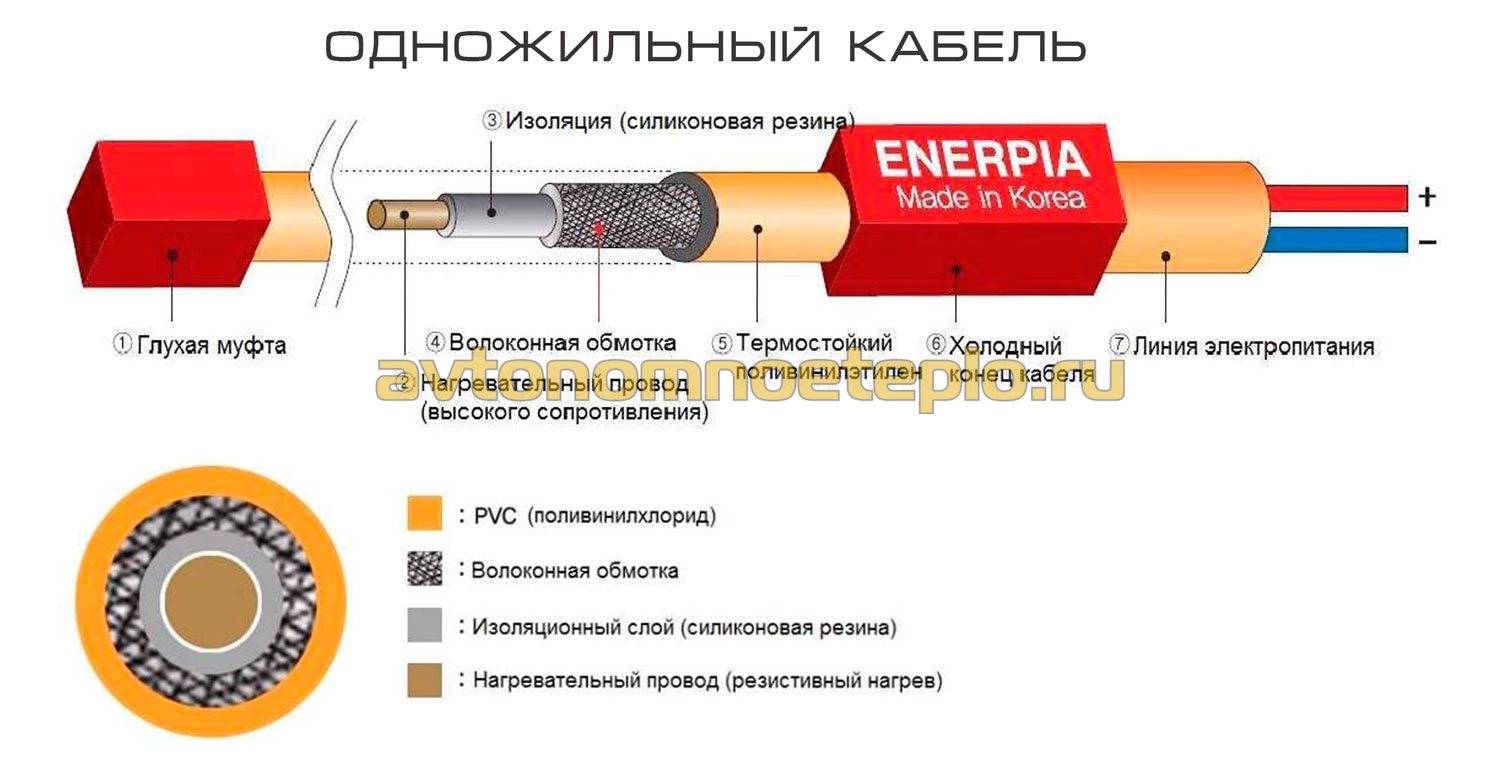

Одножильный провод состоит из одной металлической жилы, обтянутой изолирующим веществом. Материалом для изготовления кабеля как правило является нихром, латунь, оцинкованная сталь или углеродные соединения. Кабель имеет прочную изоляцию, которая выдерживает нагрев до 100°С и может быть выполнена из силикона, полиэтилена и тефлона. Изоляционный слой содержит в себе медный или стальной экран, который защищает нагревательную жилу от повреждений и служит заземлителем.

Вся конструкция подключается к сети при помощи 2-х муфт и 2-х концов провода, которые не нагреваются. В такой конструкции холодные провода присоединяются к 2-м краям нагревательной секции. Преимуществом такой системы является дешевизна исходного материала. Из-за своих конструктивных особенностей одножильный кабель является более хрупким и при неправильной укладке может переломиться.

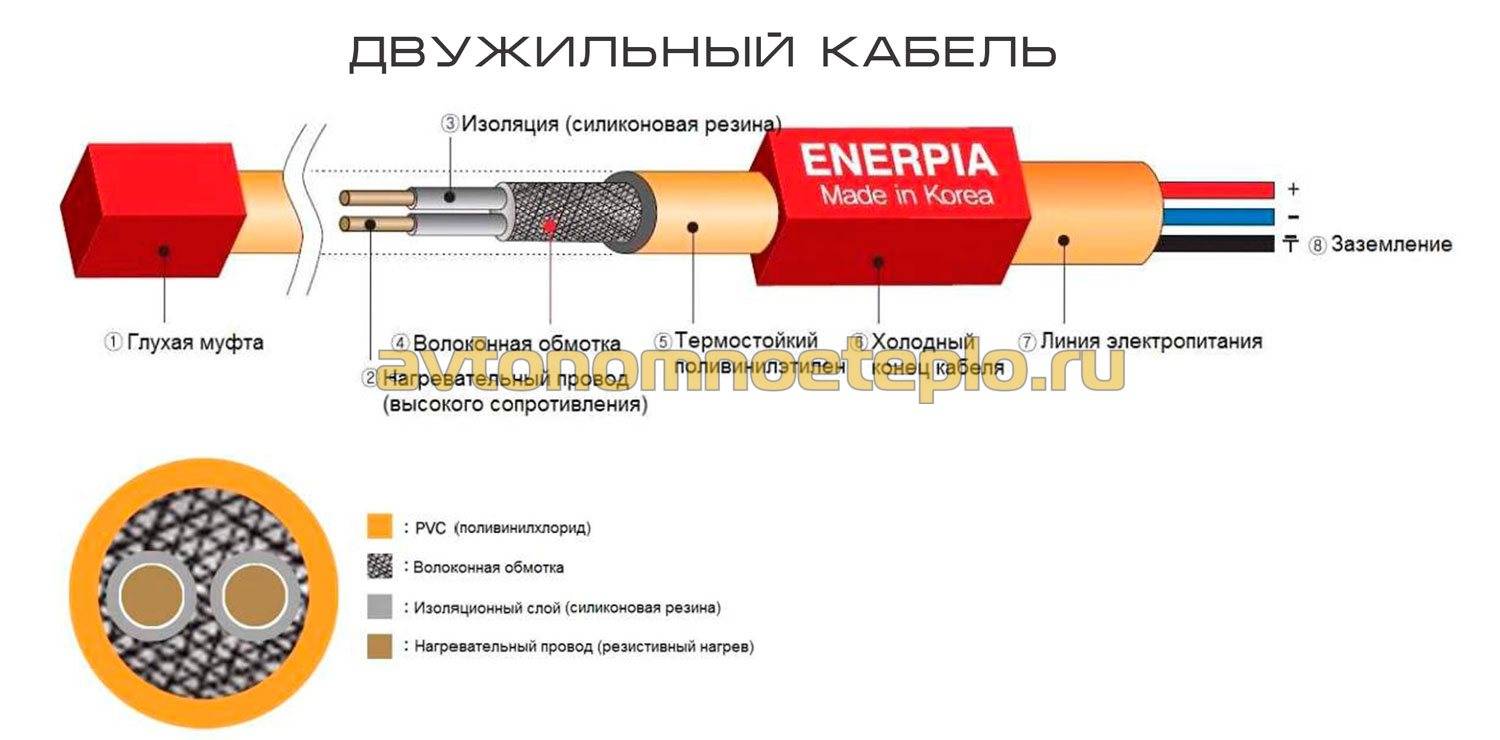

Двухжильный кабель немного отличается от одножильного своей конструкцией. У такого кабеля под наружной оболочкой параллельно проходят 2 изолированных друг от друга провода (холодный и нагревательный). Данные провода крепятся к одной стороне нагревательной секции.

По качеству и сроку эксплуатации у 2-х сравниваемых нагревательных элементов отличий нет. Однако двухжильный пол имеет на каждом конце секции заглушку, которая их соединяет и армирует. 2 другие части аналогично подключаются при помощи муфты и холодных концов провода.

Двухжильный кабельный пол более прост в монтаже, так как уже имеет готовый конец для подключения к электросети. А конец одножильного кабеля после укладки необходимо вернуть к месту подключения (закольцевать).

Основными критериями, которые влияют на выбор, являются: тип и величина помещения, в котором будет монтироваться такая конструкция и толщина стяжки. Специалисты рекомендуют использовать одножильную систему в маленьких и теплых комнатах, а двужильный пол для потенциально холодных, влажных и просторных помещений. В квартирах, коттеджах и частных домах для монтажа теплого пола, как правило, используют двухжильный теплый пол. А в общественных, офисных и нежилых помещениях целесообразней будет использовать одножильный кабель, так как практически вокруг любого проводника с электрическим током возникает электромагнитное излучение, небезопасное как для людей, так и животных. В однопроводном кабеле ток течет в одном направлении, создавая вредное электромагнитное излучение.

Двухжильный теплый пол не излучает вредных электромагнитных волн.

Двужильный кабель имеет 2 провода с взаимонаправленными электромагнитными полями, которые нейтрализуют друг друга. По качеству и сроку эксплуатации у обеих систем отличий нет.

Нужно также учитывать то, что при использовании такой кабельной обогревательной конструкции высота пола поднимется на 5-10 см. Система электрического кабельного отопления универсальна и подходит под многие виды покрытий (линолеум, кафель, ковролин, ламинат, натуральный камень).Она помогает равномерно и правильно распределить теплый воздух по помещению благодаря регулятору. Современные разработки и технологии позволяют максимально экранировать обогревающие жилы кабеля. На сегодняшний день теплый пол — экологичное, экономичное, практичное и очень удобное решение при утеплении вашего дома.

1poteply.ru

Виды нагревательных проводов

Чтобы правильно обустроить тёплый пол, необходимо правильно оценить дом, в котором он будет прокладываться, рассчитать финансы, а также разобраться в видах нагревательных проводов, которые могли бы обеспечить напольному покрытию необходимую температуру. Существует несколько их разновидностей, основные — это нагревательный кабель для тёплого пола резистивного типа и саморегулирующиеся греющие провода. Эти два основных вида отличаются друг от друга характеристиками и принципом действия.

Резистивная разновидность

Греющий элемент резистивного кабеля отличается тем, что температура, которую он создает внутри себя, на каждом его участке одинаковая. Она равномерно располагается по всему кабелю и обеспечивает стабильную подачу тепла на напольное покрытие. К сожалению, это не всегда бывает кстати, особенно если на напольном покрытии располагается мебель, состоящая из материалов, на которые тепло влияет негативно.

В этом видео вы узнаете о монтаже теплого пола:

Резистивный греющий кабель для пола может быть одножильный и двужильный. Состав первого типа при монтировании под пол предполагает замыкание второго окончания провода к терморегулятору, то есть под монтировщиком требуется замкнуть электрическую цепь. Двужильный провод для теплого пола не предполагает такого обязательного условия. Его достаточно одним концом подсоединить к терморегулятору, что особенно бывает кстати при больших площадях или сложной планировке жилья.

Резистивный кабель отличается равномерной теплоотдачей на каждом своём участке. В этом свойстве есть положительные качества, но именно оно вызывает способность провоцировать перегрев в каком-либо отдельном месте. К примеру, часть напольного покрытия находится под мебелью. В процессе разогрева происходит теплообмен между напольным покрытием и материалом, из которого мебель произведена.

Нельзя сказать, что это является пожароопасной ситуацией, однако чрезмерный и долгий нагрев может привести к порче имущества и выходу из строя самого кабеля. Поэтому на стадии проекта при планировании расположения греющего элемента необходимо учесть, что в местах размещения мебели нужно уменьшить количество греющего провода или не проводить его в тех участках вовсе. Это позволит избежать в дальнейшем перестановки мебели и негативных последствий.

Перед установкой теплого пола нужно продумать несколько нюансов, например, где будет стоять мебель

Одножильный провод

Кабель такого типа в момент установки предполагает, что оба его конца сходятся в месте замыкания электроцепи. Характерная черта этой конструкции заключается в том, что она имеет два конца, которые не предполагают нагревания, и подключается к регулятору температуры. Одножильный кабель обладает следующими положительными чертами:

  • максимальная температура подогрева в несколько раз выше, чем у двухжильной разновидности;
  • небольшое потребление электричества;
  • экономичность при покупке.

https://youtube.com/watch?v=cZfbxYkEyn0

Выбирая для теплого пола какой-либо нагревательный момент, необходимо учитывать, что одножильный тип греющего канала рекомендуется выбирать для общественных комнат или нежилых построек. В условиях жилого дома для такого вида подогрева пола подходят санузел, кухня и прихожая. Общую схему установки можно представить следующим образом:

  • ненагреваемый кабель сначала подключают к регулятору температуры;
  • основную длину провода располагают под полом в виде «змейки»;
  • второй оставшийся ненагреваемый конец протягивают в начальное соединение и также присоединяет к терморегулятору.

Двухжильный греющий канал

Этот тип нагревательного канала не предполагает перевод обратно к началу второго конца кабеля. Замыкание электросети получается благодаря специальной муфте, которая предварительно монтируется на один из концов провода. Достоинства этой системы заключаются в следующем:

  • провода легко укладывать, они не требуют возврата второго конца;
  • есть возможность проложить теплоканал самой разной сложности;
  • коммутация к терморегулятору происходит с одной стороны;
  • напряжение, проходящее через провод, не влияет на электромагнитные импульсы.

Особенности монтажа и эксплуатации термопленки

Чтобы инфракрасная система обогрева проработала как можно дольше, рекомендуется придерживаться следующих советов:

  • отрезая полосу, нельзя совершать рез по диагонали либо делать прямоугольную подрезку. Перерезать токопроводящие полосы запрещено;
  • поверх напольного покрытия над пленочным теплым полом запрещается располагать предметы, способные удерживать тепло, например, плотные ковры, габаритную мебель без ножек и т.п. Такие предметы приведут к перегреву и выходу из строя системы;
  • тяжелая мебель и другие предметы не должны располагаться над пленочным материалом. Чрезмерное давление на ИК-полотно может привести к поломке нагревателя;
  • исходя из того, какое покрытие для пола применяется, например, ламинат, при комбинированном отоплении может запрещаться одновременный нагрев;
  • пленочный материал не рекомендуется укладывать впритык к стенам и к габаритной мебели: необходимо отступать около 3-10 см. Отступ зависит от мощности нагревательных элементов.

Пленочный электрический теплый пол, монтаж и пошаговая инструкция с фото-примерами которого были рассмотрены в этой статье, является эффективным способом обогрева жилья. Если свести теплопотери к минимуму и правильно уложить систему, то и затраты на такой обогрев будут не такими уж большими. К тому же зачастую теплый пол монтируют только в ванных комнатах и санузлах, что абсолютно не разорит владельца.

Похожие публикации

  • Читать
  • Читать
  • Читать
  • Читать
  • Читать
  • Читать

Особенности установки

Подключить обогревательный мат с одной жилой можно самостоятельно, главное, придерживаться последовательности работ:

  • Сначала нужно произвести расчёт подходящей мощности нагрева.
  • Учитывая результат полученных данных, можно выбирать модель тёплого пола.
  • Разработать схему монтажа и подсоединения к нагревательной системе силовых линий. Нужно заранее определить то место, где будет располагаться температурный датчик и температурный контролёр (терморегулятор).

Самым главным показателем такой обогревательной схемы считается энергопотребление, которое будет расходовать электрический тёплый пол. Этот показатель напрямую зависит от модели, а также от схемы монтажа.


Стяжка на тёплый пол

Если рассматривать последний параметр, то здесь также огромную роль оказывает толщина бетонной стяжки, которую должен будет прогреть тёплый пол. К примеру, для сухих помещений жилого назначения толщина стяжки может составлять от четырёх сантиметров до десяти. А вот если в комнате преобладает высокий влажностной режим, толщину стяжки нужно делать чуть больше.


Схема установки одножильного тёплого пола

Какие разновидности электрического теплого пола лучше

Перед тем, как монтировать электрический подогрев пола под плитку, следует разобраться в его разновидностях и характеристиках каждой из них. Выделяют 4 вида теплых полов с электрическим нагревом.

Теплый пол с кабелем

Различают такие виды кабеля:

  1. Одножильный . Схема нагрева в такой системе напоминает обычную спираль, то есть температура проводника повышается при прохождении через него электрического тока. Чтобы запустить такую систему, кабель нужно закольцевать, что требует определенной схемы укладки. Кроме того, разогрев осуществляется равномерно по всей площади, что не всегда целесообразно.
  2. Двужильный . В таком греющем кабеле для теплого пола два проводника, один из которых играет роль нагревательного элемента, а второй предназначен для замыкания цепи посредством концевой муфты. Он имеет те же недостатки, что и предыдущий вид, за исключением упрощения укладки.
  3. Двужильные кабели с системой саморегуляции . Между собой кабели разделены полупроводниковой матрицей, которая разогревается при прохождении тока. Однако чем выше температура самой матрицы, тем меньшее количество тока она способна пропустить. Следовательно, более интенсивный разогрев производится в самых холодных местах. Такой принцип саморегуляции работает на всех участках цепи.

Нагревательные маты из сетки

По сути, такой пол представляет собой аналог двужильного саморегулирующегося кабеля, уложенный петлями и закрепленный на сетке из стекловолокна.

Такой теплый пол под кафель не нуждается в дополнительной стяжке, поскольку плитку можно укладывать непосредственно поверх него. Безусловно, этот тип теплого пола довольно дорогой, но на дополнительных работах можно сэкономить и время, и средства.

Системы стержневых инфракрасных обогревателей “Unimat”

Эта система обогрева является очень удобной для укладки под плитку, ведь после ее монтажа не требуется выполнять дополнительную стяжку. Контур представляет собой два проводника, соединенные стержневыми инфракрасными нагревательными элементами.

Каждый из стержней независим от других и работает по принципу саморегуляции, что позволяет существенно экономить электроэнергию при обогреве пола. Несмотря на удобства, стоит заметить, что такая система стоит довольно дорого, намного больше, чем сетчатые маты.

Инфракрасные нагреватели пленочного типа

Данная система электрического напольного отопления является наиболее экономичной с точки зрения затрат электроэнергии, однако, мало пригодна для укладки под керамическую плитку. Дело в том, что из-за сплошной пленки плитка не сможет прочно схватиться с основанием. А если прибегнуть к фиксации плитки на жидкие грозди, все равно нельзя быть уверенными в ее долговечности и прочности крепления.

Подобные нагревательные системы наиболее предпочтительны, когда речь идет о таких напольных покрытиях, как паркет, ламинат или линолеум, не нуждающихся в прочном креплении к основанию.

Какой кабель лучше – двужильный или одножильный

Отличие одножильного от двужильного кабеля, состоит в следующем:

  • Необходимость в монтаже терморегулятора. Саморегулирующийся кабель не нуждается в установке датчика температуры и регулятора. При этом нагрев осуществляется по отдельным участкам.
  • Наличие электромагнитного поля. Некоторые разновидности одножильных кабелей имеют качественное тефлоновое покрытие. Защитный слой эффективно снижает уровень излучения.
    Остальные виды одножильного провода создают электромагнитное поле большей интенсивности, поэтому их рекомендуют применять для проходных помещений, прихожих, балконов, бань, саун и т.д.
    У теплых двухжильных полов излучение полностью отсутствует, что делает полностью безопасной эксплуатацию для жилых помещений: спален, детских комнат и т.д.


Некоторые производители, стремясь снизить стоимость саморегулирующихся теплых полов, изменяют внутреннее устройство, оставляя только греющую матрицу и минимальную изоляцию. Правильная методика выбора саморегулирующего кабеля связана с необходимостью определить, присутствует ли на кабеле наружная изоляция и медный экранирующий слой. О наличии свидетельствует маркировка СТ, CF, CR.

Как происходит монтаж

Следующий этап после выбора мощности — определить модель тёплого пола.

Два вида изделий с принципиальным отличием монтажа:

  • целостные маты с закреплёнными обогревательными элементами;
  • кабельные, которые монтируются с нужным шагом.

Как выбрать? В стандартных по конфигурации комнатах можно смело монтировать маты. Они могут быть как с одножильными, так и с двужильными кабелями. Второй тип обеспечит более быстрый прогрев комнат. Чем больше диаметр проводника, тем выше поднимется уровень температуры при максимальном включении оборудования.

Специфика установки одножильной системы предусматривает обязательное замыкание цепи. Оба конца кабеля нужно подвести к источнику электропитания. Когда площади большие, укладывать удобно «змейкой», поэтому это условие соблюсти трудно. А вот для маленькой комнаты вполне подойдёт. Тем более цена у одножильных систем небольшая.

У двухжильного тёплого пола цепи замыкают по другой системе. На концах соединяют два провода. Питание термостата так же идёт при подключении обеих жил обогревательных элементов. Модели более сложные, а значит, и более дорогие. При этом они позволяют решить проблему утепления больших площадей.

Совет. Уровень потребления электроэнергии тёплым полом прямо пропорционален его мощности. В связи с этим нужно правильно рассчитать нагрузку на электропроводку. При несоответствии проводку нужно заменить.

Если помещение сложной конфигурации, то двужильный тёплый пол решит проблему, так как возвращать кабель назад, к термостату, нет необходимости. Процесс монтажа оборудования займёт около 4-5 часов, не более.

Считается, что оба варианта тёплых полов безвредны человека. Однако двужильный кабель для тёплого пола создаёт электромагнитное поле меньше допустимого по норме в 300 раз, одножильный — в 60. По этой причине в больших кухнях и гостиных, где люди находятся дольше, чем в других комнатах, целесообразнее использовать двужильные кабели. Одножильные — в санузлах, коридорах и на лоджиях.

На заметку. При установке тёплых кабельных полов на большие площади, терморегуляторов следует распределить по зонам комфорта. Иногда требуется в гостиной сделать более высокую температуре, чем, например, в кухне.

При укладке оборудования следует учитывать, сколько тепловой энергии будет уходить в черновой пол. Так, например, в квартирах и домах на вторых этажах и выше нет необходимости сооружать мощную теплоизоляцию, достаточно фольгированного слоя. А вот над подвалами или на холодных полах в домовладениях поверхность нужно утеплить капитально, иначе часть тепла будет уходить «в никуда». С потерей тепла уходят киловатты электроэнергии. Поэтому на теплоизоляторе для пола лучше не экономить.

Схема теплого электрического пола

Системы теплого пола электрического значительно проще водяных. Функцию управления берет на себя регулятор. На нем выставляется нужная температура, и по сигналам термодатчика происходит подача и отключение напряжения к нагревательным элементам.

Схема системы теплого электрического пола

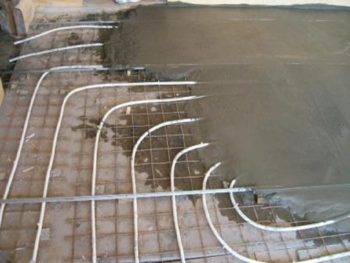

Монтаж в слой стяжки

В стяжку могут монтироваться кабели, кабельные маты и стержневой инфракрасный теплый пол. Перед укладкой и после следует проверить сопротивление греющих элементов и сравнить его с паспортным. Допустимой величиной считается различие в 10 %. Укладка производится преимущественно змейкой (рис. ниже).

Укладка одножильного и двухжильного кабелей теплого пола: 1 – греющий кабель; 2 – силовой кабель; 3 – соединительная муфта; 4 – провод термодатчика; 5 – термодатчик

У саморегулирующегося кабеля не нужно замыкать проводники между собой на конце, поскольку ток течет в поперечном направлении через полупроводниковую матрицу, расположенную между ними.

Подготовка для разных систем теплых полов одинаковая:

  • Сначала стены помещения оклеиваются внизу по периметру демпферной лентой.
  • Затем укладывается гидроизолирующая пленка, а на нее – теплоизоляция. Если снизу расположено отапливаемое помещение, достаточно толщины 3-4 мм. На первом этаже толщина плит утеплителя берется до 50 мм.
  • Стыки закрываются монтажным скотчем.
  • Кабель фиксируется специальными зажимами.
  • Шаг витков составляет 8-15 см и выбирается согласно расчетам.
  • От стен делается отступ около 10 см, а от труб – до 15 см.
  • Соединение с силовым кабелем производится с помощью муфты и размещается в зоне стяжки.
  • Температурный датчик следует положить в гофре между витками кабеля.
  • Кабель заливается слоем стяжки.
  • При этом контролируется отсутствие пустот, иначе может произойти локальный перегрев нагревателя. Для повышения пластичности в цемент добавляют 1 кг клея ПВА на мешок.
  • Для отделки под плитку делается дополнительная финишная заливка выравнивающей стяжки.

Монтаж в слой плиточного клея

Можно размещать теплый пол под устройство кафельной кладки в слое плиточного клея. Меньше всего проблем существует с тем, как уложить теплый пол из кабельного мата. Он представляет собой резистивный одножильный кабель, прикрепленный к полотну армирующей сетки змейкой. Небольшая толщина нагревательного мата позволяет монтировать его в слой плиточного клея. В результате слой «пирога» составляет 30 мм.

Теплый пол под плитку

Подготовка основания производится так же, как перед монтажом кабельного теплого пола. Здесь часто применяют заливку выравнивающей стяжки, поскольку под плитку требуется ровная поверхность.

Поверхность основания размечают с учетом отступов. Маты раскатывают по основанию от места расположения терморегулятора. На поворотах армирующую сетку разрезают, а провод поворачивают в нужном направлении.

После укладки и подключений к терморегулятору измеряется сопротивление кабеля и сравнивается с паспортным. Затем подается питание и в течение 1 мин проверяется работоспособность системы.

Клей укладывается тщательно и небольшими порциями, чтобы не было полостей. Слой должен полностью накрывать нагревательный мат. Сверху кладется керамическая плитка, которую слегка вдавливают в раствор. Толщина слоя составляет 8-10 мм.

После полного высыхания клея можно включать напольный обогрев.

Монтаж инфракрасного пленочного теплого пола

Перед монтажом составляется план расположения полос термопленки, соединений и датчиков. Теплоизоляция укладывается на всю площадь помещения, а термопленка – только в места подогрева.

Под терморегулятор и датчик заранее находятся и отмечаются места их расположения. Если прибор встроенного типа, под него и под кабели следует проштробить места их размещения.

Термопленка укладывается на чистое и ровное основание сверху слоя теплоизоляции. При необходимости ее разрезают по специальным линиям или посередине между поперечными полосами нагревателя. К основанию и между собой пленка крепится термоскотчем. Нахлест полосок друг на друга не допускается.

Схема укладки и подключения инфракрасного пленочного пола

Соединения производятся с помощью клемм. Силовые провода утапливаются в канавках, вырезанных в слое утеплителя. Датчик соединяется с термопленкой скотчем и размещается в углублении.

Уложенный теплый пол закрывается сверху полиэтиленовой пленкой и фанерой, а затем делается финишное покрытие: линолеум, ламинат, ковролин.

Виды греющих кабелей для пола

Чтобы облегчить выбор, можно условно классифицировать провод, применяемый в устройстве теплых полов, по следующим характеристикам:

  1. Количество жил. Существует двужильный или одножильный кабель. Первый не требует обратного вывода к терморегулятору. Электрическая цепь замыкается с помощью специального наконечника. Преимуществом провода с двумя жилами является простота монтажа и возможность укладки в помещениях со сложной планировкой.

Тип провода. Различают резистивный и экранированный саморегулирующий кабель для теплого пола. Резистивный обеспечивает одинаковую температуру нагрева в любом отрезке провода, что не всегда удобно и практично, особенно для помещений с большой площадью.Экранированный саморегулирующийся греющий двужильный кабель для теплого пола самостоятельно меняет степень нагрева жилы в зависимости от температуры в помещении. Внутреннее устройство саморегулирующегося провода позволяет учитывать температуру окружающей среды на отдельных участках, таким образом, обеспечивая равномерный нагрев помещения.

Наиболее оправданным для небольших помещений является использование саморегулирующегося нагревательного кабеля для укладки тёплого пола. Высокая стоимость провода связана со сложным внутренним устройством, включающим в себя:

  • Две токопроводящих жилы.

Полупроводниковая матрица.

Стальная оплетка.

Оболочка из полиолефина.

Принцип работы саморегулирующегося греющего кабеля заключается в равномерном поддержании определенной температуры на каждом участке. Так, если часть провода проходит под ковриком, интенсивность нагрева в этом месте автоматически снизится.

Саморегулирующиеся кабельные секции в случае необходимости увеличивают температуру, например, в месте, где находятся окна или двери.

Двужильные нагревательные кабеля

Главным преимуществом двухжильных теплых полов является более легкий способ укладки. Второй конец провода с одной жилой необходимо возвращать к термостату. Технология укладки двужильного кабеля заключается в том, что в конце провода ставится специальная муфта, соединяющая электрическую сеть.

Еще один плюс двухжильного провода заключается в том, что проходящий электрический ток не меняет естественное электромагнитное поле в помещении. По этой причине во всех типах жилых помещений рекомендовано применение резисторных и саморегулирующихся двухжильных теплых полов.

Особо стоит отметить, преимущества применения саморегулирующегося двужильного кабеля. Главное отличие от резисторного аналога заключается в отсутствии необходимости подключения полов к терморегулятору. В результате применения обеспечивается равномерный прогрев поверхности. Срок службы саморегулирующегося кабеля 20 лет.

Весь срок эксплуатации гарантированно прослужат только качественные полы, известных производителей. Приобретать дешевый китайский провод неоправданно, по крайней мере, с финансовой стороны. Стоимость ремонта саморегулирующейся кабельной секции может превысить цену самого материала в несколько раз.

Обогрев пола с использованием саморегулирующего кабеля имеет множество преимуществ. Безопасность эксплуатации и отсутствие вредного воздействия на организм человека делает желаемым укладку двухжильных полов в жилых помещениях.

Одножильные кабеля для нагрева полов

Существует несколько преимуществ одножильного кабеля. Серди них:

  1. Низкая стоимость.

Большая предельная температура нагрева по сравнению с двухжильным кабелем.

Меньший расход электроэнергии.

Устройство одножильного электрического нагревательного кабеля теплого пола, следующее:

  1. К терморегулятору подключается один, так называемый «холодный» конец провода (тот, который не нагревается при пропускании электрического тока).

Повод прокидывают по помещению.

Второй конец возвращают и подключают к терморегулятору, замыкая, таким образом, сеть.

Принцип действия одножильного кабеля подразумевает наличие двух холодных, не нагреваемых концов, подключаемых к сети. Изготавливается провод в заводских условиях. Перед монтажом необходимо высчитать точный размер провода, потому что подрезать или добавить недостающий кусок не получится.

Качественный кабель имеет обязательную маркировку, указывающую на количество жил, полную длину, тип провода.

Одножильный теплый пол

Нагревательным элементом одножильного пола служит не что иное, как кабель, имеющий определенный диаметр. В качестве материала для единственной жилы используют нихром, оцинковку, латунь или другого материала. Когда на него подается электричество, то благодаря имеющемуся у него сопротивлению материал нагревается.

Чтобы максимально обезопасить эксплуатацию системы, обязательно наличие определенной изоляции в два–четыре слоя.

  • Термостойкий изолирующий слой из поливинилхлорида, фторопласта, силиконовой резины или сшитого полиэтилена для тепловой жилы;
  • Частичная защита от электромагнитного излучения за счет оболочки из фольгированного алюминия фольги и сетки из меди.
  • Внешняя изоляция из гибкого пластика, обладающая механической прочностью.
  • Роль заземления выполняет оболочка из меди, которую подключают к подающему кабелю.

При правильном подключении нагревательная жила нагревается не более, чем на 80°С, а изоляция способна выдержать 100°С и более.

На заметку
Очевидно, что эксплуатационный срок кабеля зависит от того, сколько нагревается теплый пол. К примеру, при малых расчетных значениях он возрастает, так как изоляции в этом случае легче справляться с перегрузками. Однако, при этом понижается удельная мощность, а это значит, что кабеля придется покупать больше и укладывать с меньшим шагом.

Достоинства и недостатки теплых полов

Прежде чем мы рассмотрим, какой электрической теплый пол лучше, необходимо поговорить об их достоинствах и недостатках. Начнем с положительных моментов:

Для установки теплого пола Вам не понадобятся особые инструменты. Главное иметь прямые руки и должный настрой.

  • Легкость в монтаже – со всеми работами можно справиться самостоятельно, без привлечения посторонней помощи;
  • Несколько видов полов под различные виды покрытия;
  • Электрические теплые полы могут согревать стены и потолки – это возможно при использовании инфракрасной пленки;
  • Не нужно вспомогательное оборудование – только терморегуляторы;
  • Не создают ощутимой нагрузки на перекрытия и деревянные полы;
  • Могут эксплуатироваться практически с любыми напольными покрытиями;
  • Отличаются высокой степенью безопасности – здесь мы говорим про электрическую и пожарную безопасность;
  • Сравнительная дешевизна – здесь все зависит от типа используемых полов;
  • Продолжительный срок службы оборудования – он достигает 30 лет и больше;
  • Легкость в управлении и настройке – достаточно выставить нужную температуру на термостате;
  • Не нужно обслуживания – достаточно настроить систему и проверить работоспособность управляющих модулей;
  • Возможность работы в любое время года – хоть летом, когда системы отопления отключены.

Электрические полы обладают и некоторыми недостатками:

Теплый пол прогревает комнату более равномерно, чем радиаторное отопление.

  • Высокое потребление электроэнергии – может привести к серьезным расходам (особенно если электро-полы будут работать как основной источник тепла);
  • Есть небольшое электромагнитное излучения – вред от него минимальный, но все-таки лучше обойтись без него;
  • Нельзя применять в зданиях без электрификации.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
