Как стелить теплый пол под плитку

Почему теплые полы лучше укладывать под плитку

Если вы научитесь самостоятельно укладывать теплый электрический пол под плитку, вы сэкономите значительные средства при проведении тех или иных ремонтных работ у себя в доме, а также придадите вашему помещению привлекательный внешний вид. Поскольку плитка имеет такие свойства:

  • отличный внешний вид;
  • практичность;
  • хорошие показатели теплопроводимости;
  • способность сохранять свой первоначальный внешний вид даже при условиях повышенных температур (в отличие от дерева, которое под воздействием высоких температур деформируется).

Посмотреть наглядно, как выглядит укладка плитки на теплый пол, можете на прилагаемом видео.

Пирог пола с подогревом

Частный дом или типовая многоэтажка одинаково требовательны к подготовке основания (т. н. чернового пола) под любую систему отопления. С небольшой разницей, в зависимости от принципа функционирования, многослойная структура теплого пола выглядит следующим образом:

1. Прочная основа. Приоритет у цементосодержащих вариантов.

2. Гидроизоляция. Здесь важна функциональная составляющая.

3. Теплоизоляция. Игнорирование этого пункта в разы снижает эффективность использования энергоресурсов. Ведь даже демпферная лента для стяжки (между стеной и стяжкой) позволит значительно снизить теплопотери.

4. Металлическая сетка. Полезный диапазон включает и упрощенный монтаж теплоносителя (трубы) и дополнительную прочность конструкции – за счет армирования стяжки. Мелкую сетку лучше всего стелить на арматуру, с тем, чтобы она находилась в глубине стяжки, а не по нижнему краю.

5. Фольга или другой рулонный металлизированный отражатель на пенополистироле. Целесообразность использования не доказана даже в насыпных (сухая стяжка) полах. Рассмотрев экспериментальные варианты с использованием отражателя и без него, можно утверждать:

  • в одном случае, разница температуры на поверхности пирога не выходит за рамки одного градуса Цельсия
  • в другом – пол дольше держит тепло, если эффективно прогрето основание стяжки под теплоносителем
  • рентабельность отражателя – фактор, не выдерживающий критики. Фольга растворяется под воздействием самонивелирующего раствора, а металлизированный полимер под весом стяжки расплюснется и утратит заявленные свойства.

6. Система труб. Для «кулибиных» подходят металлопластиковые, реже медные и стальные гофрированные трубы. За всех остальных граждан расчеты и подбор материалов осуществляет производитель системы.

7. Стяжка. Обязательный минимум слоя в 30 мм над трубами.

8. Декоративная отделка.

Видео — какой теплый пол лучше укладывать под кварц-виниловую плитку:

Тонкие нагревательные маты

Такой вариант теплого пола по своей конструкции больше относится к кабельному типу, чем к пленочному, но его выделяют в отдельную категорию. Тонкие маты состоят из двух слоев, где основа – это специальная сетка из термостойкого стекловолокна, а нагревательный элемент – кабель с маленьким сечением. Иногда с одной стороны добавляют еще и дополнительный экранизирующий слой, который повышает эффективность обогрева.

Выпускаются маты, как и стандартный пленочный пол, в рулонах. Особенность монтажа заключается в необходимости крепления на бетонную или другую стяжку – например, на плиточный клей.

Резюме

Система теплого пола, без привязки к задействованным энергоносителям и происхождению, позволяет добиться наиболее комфортных условий проживания. А с позиции экономической целесообразности, монтаж вспомогательного отопления под плитку даже превосходит продвинутые сплит-системы кондиционирования воздуха.

Суть в том, что поднимаясь от пола, теплый воздух равномерно распространяется по всей комнате. И разница в температуре на высоту жилой комнаты не превышает 4 градусов Цельсия. Что (при одинаковых условиях со сплит-системами) является действительно рентабельным вариантом.

Видео — как правильно укладывать теплый пол под плитку:

Лучшие электрические полы под плитку

Холодный пол особенно сильно вызывает дискомфорт, если в качестве финишного покрытия используется керамическая плитка. Это практичный материал, который применяют при отделке санузлов, ванных комнат, кухни, холла, гостиных. Более 75% теплых полов уложены под керамическую плитку и керамогранит. Основанием для этих материалов является стяжка, поэтому оптимальным решением будет использование для обогрева нагревательные маты и кабельные системы, предназначенные для мокрого монтажа.

Такой теплый пол под плитку будет потреблять небольшое количество энергии, а за счет высокой теплопроводности керамики обеспечивать равномерный нагрев и хорошую теплоотдачу. Проект VyborExperta.ru проанализировал 7 видов продукции известных производителей и выбрали 3 самых лучших.

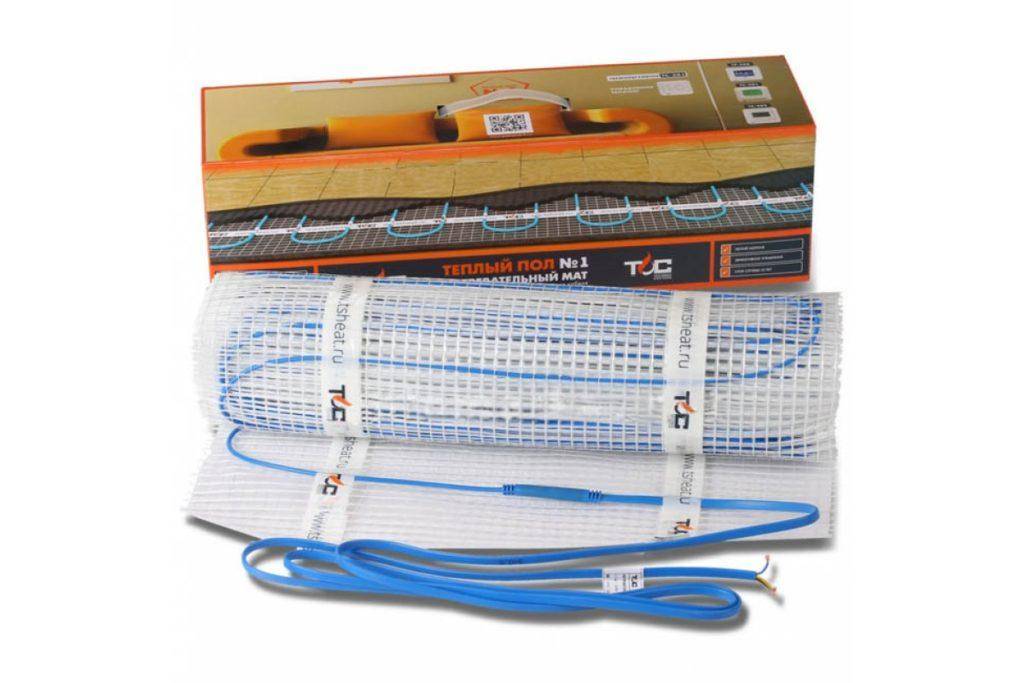

Теплый пол №1 ТСП-150-1.0

Нагревательный мат российского производства, изготовленный на основе двухжильного провода. Греющий кабель имеет небольшой диаметр – сечение 3 мм позволяет укладывать не только в стяжку, но и в плиточный клей. Провод крепится на полимерной сетке, которая отличается хорошей адгезией к клеевым составам на основе цемента. Это увеличивает надежность и срок эксплуатации, интервалы между плановым ремонтом напольного покрытия.

Поставляется теплый пол лентами формата 2х0,5 м. Шаг очень удобный, он делает укладку нагревательных матов максимально простой в помещениях со сложной планировкой. Мощность комплекта 150 Вт, что помогает снизить расходы на отопление. Максимальная температура нагрева 80 градусов делает возможной укладку на открытом воздухе.

Достоинства:

  • Высокая скорость нагрева;
  • Гарантия производителя 20 лет;
  • Срок эксплуатации не менее 50 лет;
  • Низкая цена;
  • Гофрированная трубка для температурного датчика в комплекте.

Недостатки:

Не найдены.

Производитель выпускает широкий спектр саморегулирующегося и резистивного кабеля, что положительно влияет на снижение цены. Для теплого пола выбрана жила во фторопластовой изоляции, которая выдерживает температуру до 200 градусов и обеспечивает безаварийную работу нагревательного мата.

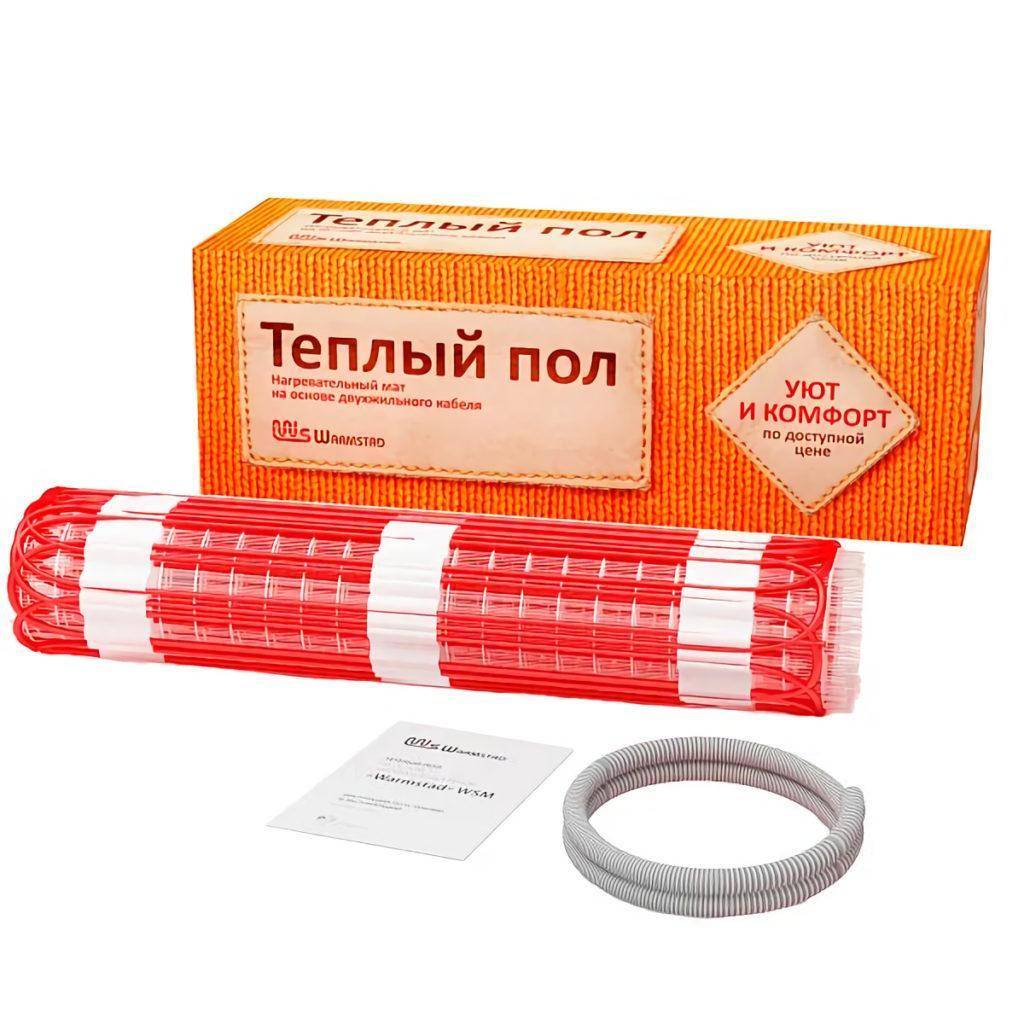

Warmstad WSM-300-2.0

В основе нагревательного мата двухжильный провод, уложенный на сетке из прочного и долговечного полимерного материала. Общая толщина всего 4 мм, что позволяет укладывать теплый пол в клеевой раствор перед монтажом плитки. Это положительно влияет на параметры «пирога» и не поднимает уровень пола.

Поставляется в виде матов формата 4х0,5 м, использовать теплый пол можно для систем основного и дополнительного отопления. Рулон легко раскладывает, позволяя быстро завершить укладку в помещениях со сложной планировкой. Удельная мощность в 150 Вт/кв.м. делает теплый пол экономичным, комфортным для эксплуатации в качестве дополнительного обогрева. Маты предназначены для помещений с нормальной и повышенной влажностью.

Достоинства:

  • Хорошее качество изоляции;
  • Гарантия производителя 25 лет;
  • Хорошее экранирование;
  • Монтажная трубка в комплекте;
  • Низкая цена.

Недостатки:

Низкое качество муфт.

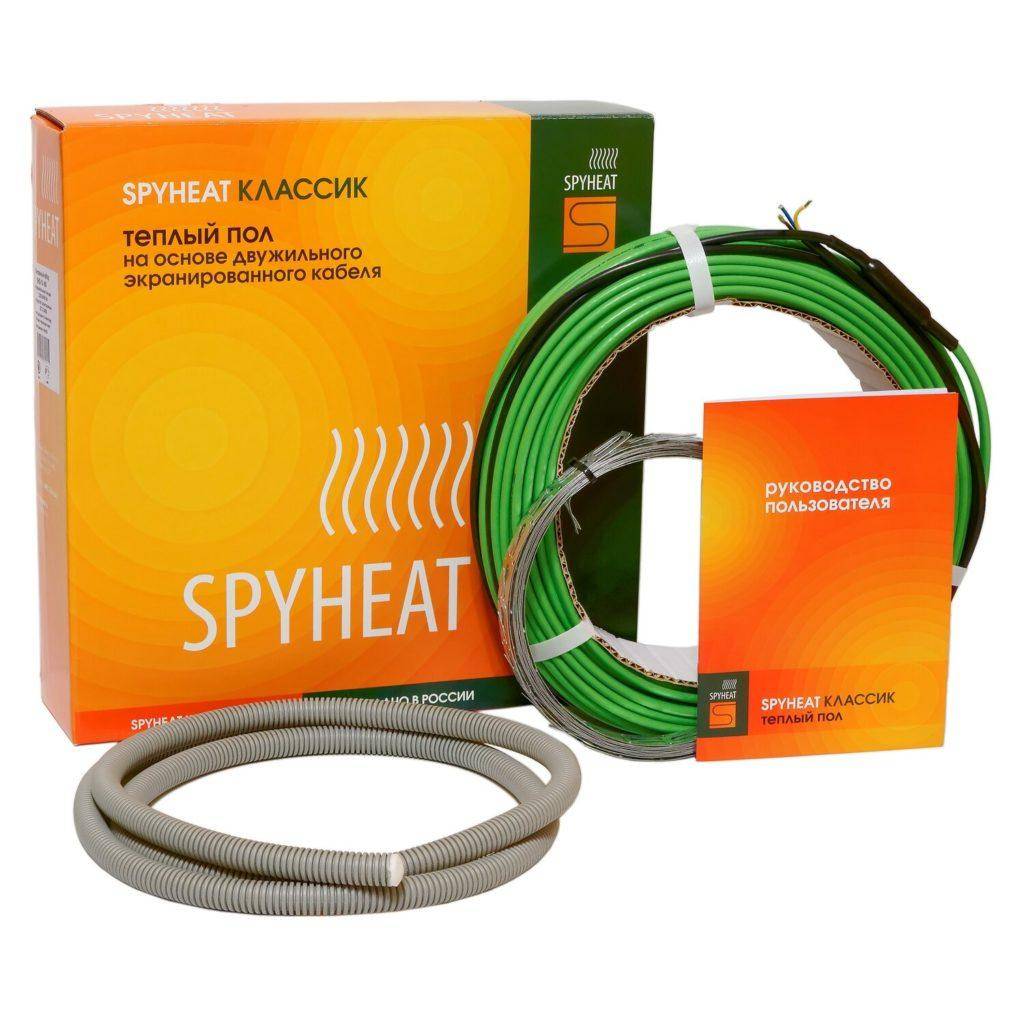

SpyHeat Классик SHD-15-600

Греющий кабель предназначен для укладки в стяжку или в клеевой слой при монтаже плитки. Двужильный резистивный провод с мощностью 15 Вт/м можно использовать в качестве основного и дополнительного отопления под финишное покрытие с высокой теплопроводностью. Особенностью кабеля является овальное сечение, провод имеет небольшую толщину и не влияет на уровень пола в доме.

Комплект рассчитан на обогрев 5 кв.м. пола, при использовании для основного отопления – на 3 кв.м. Укладка кабеля позволит избежать эффекта «зебры», обеспечит равномерное распределение тепла по всей площади. Для защиты жил от негативного влияния цементного раствора производитель использовал оболочку из фторопласта.

Достоинства:

  • Устойчив к локальным перегревам;
  • Быстрый нагрев помещения;
  • Гарантия производителя 50 лет;
  • Шаг укладки можно менять в диапазоне от 5 до 15 см;
  • Удобно работать в комнатах со сложной планировкой.

Недостатки:

Сложный монтаж.

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Насколько принципиален правильный выбор труб для теплых полов

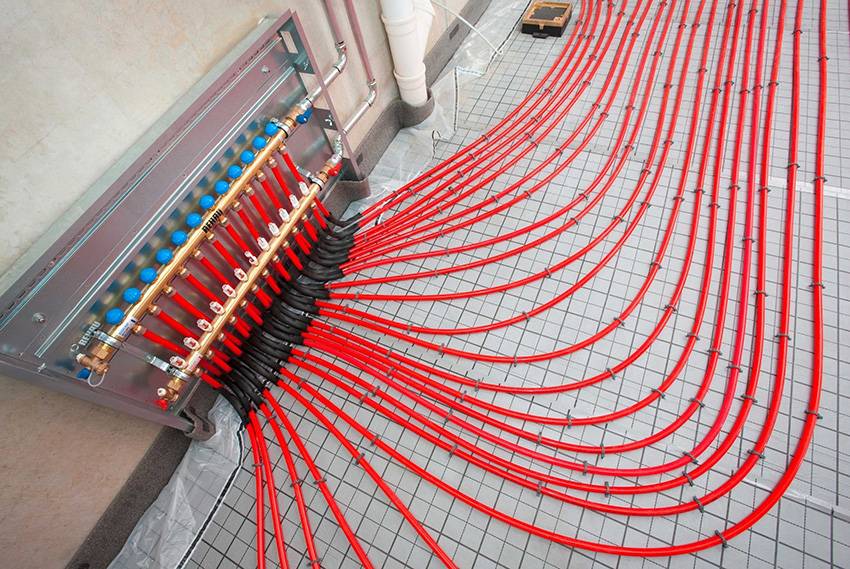

Водяная система отопления, когда каналы, по которому циркулирует теплоноситель, укладываются в пол и по ним циркулирует теплая вода, на первый взгляд проста и понятна. Другое дело, как осуществить монтаж трубопровода на подготовленную поверхность, грамотно уложить петли водяного контура, обеспечить прочное соединение труб и соответственно осуществить подключение готовых магистралей к распределительному оборудованию. Здесь возникает много вопросов, на которые следует искать нужные ответы и соответственно, принимать грамотные инженерные решения.

На теплый пол в домашних условиях могут возлагаться разные задачи. Некоторые предпочитают использовать подобный вариант обогрева на ограниченных участках жилых помещений. Другие ставят  перед теплыми полами масштабные задачи – обогрев всей жилой площади объекта. Труба для теплого пола в этом случае играет едва ли не решающую роль. Качество трубы, ее прочность и надежность являются главными условиями эффективной работы отопительной системы, тем более, когда речь идет о большой длине водяных контуров.

В настоящее время рынок расходных материалов для систем отопления довольно разнообразен. В торговой сети можно увидеть расходные материалы, специально рассчитанные для монтажа в пол, отличающиеся способом изготовления и составом. На первый взгляд, только стоимость материалов может стать решающей в плане выбора, однако на самом деле, к вопросу выбора водяной магистрали следует отнестись внимательнее. Существует ряд критериев, по которым следует выбирать расходный материал для отопительных контуров греющих полов».

Среди наиболее важных критериев, следует отметить следующие аспекты:

  • сечение водяного канала не должно превышать 16 мм, учитывая толщину стяжки;
  • все расходные материалы должны быть маркированы соответствующим образом, рассчитанные для использования в низкотемпературных системах обогрева;
  • способность трубы выдерживать значительные перепады рабочего давления теплоносителя в системе;
  • технологическая устойчивость материала к высоким температурам;
  • устойчивость трубопровода к механическим воздействиям и реакция материала на нагрев;
  • удобство в эксплуатации, включая осуществление текущего и аварийного ремонта.

В большинстве случаев сегодня отдается предпочтение работам с металлопластиковыми и полимерными трубами, в основе которых лежит сшитый полиэтилен. Такие материалы уже прошли проверку на практике и служат в качестве основных элементов трубопроводов систем отопления не один год и в самых разных условиях.

При желании и при финансовых возможностях можно сделать ставку на медный трубы, но в данном случае теплый пол для вас станет золотым, в прямом смысле слова. Теплый пол, в котором труба является основным рабочим элементом, может иметь различную длину. Делать напольный обогрев во всем доме, используя дорогостоящий расходный материал, занятие неблагодарное. Медные трубопроводы подойдут для монтажа водяного контура в ванной комнате или на кухне. Использовать медные магистрали в других целях  — напрасная трата средств.

Каждый вид магистральных водяных контуров, используемых в отопительных системах греющих полов, имеет свои технологические характеристики. Соответственно, трубопроводы в таком ситуации обладают различными техническими параметрами и отличаются условиями монтажа.

Какие существуют варианты при выборе оптимального расходного материала для теплых полов? Разберемся подробнее

Видео — Видеообзор электрических теплых полов

Инфракрасный пол

Инфракрасные варианты подогрева рассмотрим в отдельном разделе. Это еще один тип подогрева полов, где источник энергии — электричество. И его можно назвать самым популярным и современным.

Такая система представляет собой достаточно тонкую пленку, которая стелется под напольное покрытие. На ней есть углеродная паста (затвердевшая) или устанавливаются биметаллические элементы (медь и алюминий), которые и выделяют тепло — это и есть нагревательный элемент. Нагрев помещения происходит за счет инфракрасного излучения. Каждый модуль пленки имеет размеры 50*50 см, но поставляется она рулонами. Все отрезки пленки нужно просто соединять между собой, чтобы получить единую систему и подключить ее к источнику тока.

Инфракрасный пол

Инфракрасные полы удобны в монтаже и очень эффективны. Использовать их можно с абсолютно любым вариантом напольного покрытия, в том числе и с керамической плиткой. Затраты электроэнергии минимальны — это самый экономичный вариант подогрева пола. К другим достоинствам можно отнести отсутствие необходимости обустраивать цементную стяжку, возможность на месте подрезать пленку до определенного размера (по специально обозначенным линиям отреза), шанс отрегулировать нагрев с высокой точностью, простой монтаж, равномерный нагрев, бесшумность работы. Главный недостаток системы — достаточно высокая стоимость.

Монтаж ИК-системы выполняется на готовое основание, на котором уже постелен тонкий теплоотражатель. Далее нужно просто постелить нагревательную пленку, соединить все ее элементы, подключить к датчикам и системе питания, а затем, закрыв армирующей сеткой, просто уложить напольное покрытие. Обязательное условие при укладке пленки — избегание нахлестов и фиксация ее на основании при помощи обычного скотча, чтобы избежать появления этих нахлестов в дальнейшем в случае сдвигания системы. Пересечение отдельных полотен между собой губительно для системы и легко приведет к ее повреждению.

Есть мастера-противники укладки ИК-полов под керамику. Они объясняют отказ от этого варианта в данном случае тем, что сама пленка имеет низкую адгезию, и сцепление с плиткой будет плохим. Но на деле, если монтаж выполнен правильно, то эффекта скольжения избежать вполне возможно

Также при монтаже важно использовать определенные клеевые составы — не все стандартные клеи для плитки химически инертны и некоторые могут испортить пленку

Водяной или электрический

Каждый, кто планирует использовать дома или в квартире теплый пол, сталкивается с проблемой выбора. Если с частным домом вариантов решения дилеммы может быть несколько, то для квартир мы говорим однозначно: выбираем второй вариант. Постараемся объяснить почему.

Основной вопрос, который приводит к такому решению, — получение теплоносителя. В многоквартирных домах его можно забирать либо из системы отопления, либо из системы ГВС. Первый вариант не устраивает нас тем, что большую часть года теплый пол будет простаивать. И работать начнет исключительно в тот момент, когда уже появится отопление. Смысл подобного выбора теряется как таковой.

Во втором случае проблемы могут быть уже другого характера — в России запрещено осуществлять технический забор воды из системы центрального водоснабжения. Таким образом, выявленное подключение к ней может повлечь не только предписание о демонтаже конструкции, но и серьезный штраф.

Третий вариант тоже есть — установка собственной емкости. Но и этот путь вряд ли удастся узаконить: создание так называемых «мокрых» зон в квартирах также не разрешено. Кроме того, потребуется котел, который будет прогревать теплоноситель в системе не более чем до 35 градусов.

Из других минусов, которые стоит отметить:

  • риск протечки;
  • высокая стоимость контура;
  • значительная (до 10 см) высота системы, «съедающая» пространство в комнате;
  • сложность установки.

В общем, для жителей МКД оптимальный путь — установка электрических теплых полов.

Какой тип обогрева лучше выбрать

Чтобы определиться, какой из вариантов электрического теплого пола стоит использовать, нужно помнить несколько простых рекомендаций:

Кабель больше всего подойдет в качестве основного отопления, если подготовительные работы еще не завершены и будут заливать стяжку или самонивелирующийся состав. Это надежное и долговечное решение, подходящее для любых помещений. Впоследствии можно перекладывать плитку или использовать другое напольное покрытие. Кабель хорош еще и тем, что несложно обходить любые препятствия, определять шаг укладки в зависимости от необходимой мощности.
Нагревающие маты с кабелем хороши тем, что это уже готовые модули, которые просто расстилаются и не требуют заливки стяжки. Они хорошо подойдут как в качестве основного, так и дополнительного источника тепла

Если важно не поднимать уровень пола очень сильно, это решение будет оптимальным, ведь можно наносить клей для плитки прямо на маты или заливать тонкий слой самонивелира (не более 1 см). Система проста в монтаже, изготовитель всегда дает подробную инструкцию, что также немаловажно.
Инфракрасные модули не очень хорошо подходят для укладки под керамику, так как поверх них нужно делать влагонепроницаемый слой, который повышает себестоимость и усложняет работу

К тому же, пленка не подходит для влажных помещений, так как не имеет заземления и при возникновении любых проблем велик риск возгорания.

Виды электрических теплых полов

Перед тем как выбрать конкретное решение, следует рассмотреть характерные особенности каждого из видов. Только после этого можно определиться, какие теплые полы лучше подойдут. На сегодня в продаже встречается 3 основных разновидности:

Греющий кабель. Представляет собой одножильный или двужильный элемент в специальной изоляции, который может иметь диаметр от 5 до 8 мм. Провод обычно закладывается в стяжку, толщина которой должна составлять от 3 до 5 см, поэтому работу по его монтажу проводят заранее, что не всегда возможно. Мощность обогрева регулируется за счет шага укладки кабеля, он располагается определенным образом и не должен пересекаться друг с другом. Идеальный вариант для керамической плитки, керамогранита и других подобных покрытий. Долговечное и надежное решение, одинаково хорошо подходящее как для жилых помещений, так и для коридоров, ванных комнат и т. д.
Нагревательные маты. Это, по сути, тот же кабель, но его диаметр составляет от 2,5 до 4 мм, он закреплен на сетчатом основании из полимерных материалов и расположен определенным образом для обеспечения нужной мощности. Укладывать элементы можно под небольшим слоем стяжки (до 10 мм) или даже поверх нее. Технология укладки на стяжку или старое основание позволяет избежать трудоемких работ, при этом уровень пола поднимается не больше, чем на 5 мм

Элементы удобно укладывать, но при этом их нельзя укорачивать, поэтому важно определить оптимальную раскладку в помещении, чтобы равномерно обогреть поверхность.
Инфракрасный теплый пол – это тонкая пленка с модулями, которые не греют, как кабель. Тут использован иной принцип – нагреваются все поверхности рядом, в том числе и напольное покрытие, что обеспечивает равномерное распределение тепла

Укладка также достаточно проста и может быть произведена своими силами. Основание закрывают отражающим материалом, поверх которого настилают инфракрасные маты и укладывают напольное покрытие. Причем, оно может даже ничем нет крепиться – например, часто используют ламинат, или же керамическую плитку на небольшом слое клея.

Электрозависимые контуры

Инфракрасный теплый пол

Электрические системы подогрева полов получили широкую известность, но предположение будущего их использования в монолитном слое, заставляет отказаться от большинства инфракрасных. Пленочные ИК комплектующие попросту не приспособлены для функционирования в стяжке, плохо взаимодействуют с цементным раствором. Основное их назначение – непосредственно под декоративное покрытие (тот же ламинат).

Теоретически, можно было бы задействовать пленочную инфракрасную систему в сухой стяжке, с ГВЛ-настилом (спаренные гипсоволоконные плиты поверх насыпанного и утрамбованного материала) и плиткой в качестве декоративной поверхности. Но теплопроводность толстого слоя керамзитовой крошки настолько незначительна, что вариант с ИК системой становится откровенно затратным.

Видео — какие электрические теплые полы под плитку лучше в зависимости от ситкации:

Кабельные системы

Кабельный теплый пол – безусловно, самый подходящий вариант для тех, кто не желает сталкиваться с замерзшими трубами под плиткой, к примеру, на даче. Простота устройства и нетребовательность в обслуживании делают нагревательный кабель хорошей альтернативой водяной системе.

Нагревательные кабели широко представлены на отечественном рынке.

  • Резистивные подразумевают постоянную нагрузку на нагревательную жилу, по всей длине контура. Одно- и двужильные, обладая различными конструктивными особенностями, работают по одному и тому же принципу. Отличаются только способом подключения системы к электроснабжению. Что сказывается на метраже используемого кабеля.
  • Саморегулирующиеся, благодаря сложной конструкции, способны к самостоятельному изменению нагрузки на отдельные участки, в зависимости от интенсивности воздействия внешних факторов.

Нагревательные маты – по сути, это те же самые термокабели, только уже зафиксированные на полимерной сетке. Такие рулоны удобны в монтаже, в зависимости от характеристик излучающего тепло кабеля, могут закладываться как в стяжку, так и в слой плиточного клея.

При необходимости увеличения обогреваемой площади, несущую сетку можно подрезать и немного развернуть провод. Правда, нездоровая экономия в данном случае может привести к недостаточно эффективному, частичному прогреву (т. н. «тепловая зебра») поверхности пола.

Видео — какой тёплый пол под плитку лучше монтировать своими руками:

Единственное, что исходя из общих правил организации электроснабжения, необходимо акцентировать внимание на наличии устройства защитного отключения (УЗО). Причем отдельного на каждую комнату

Монтаж кабельного электрического теплого пола

Укладка кабельного теплого пола предполагает:

  • снятие старого напольного покрытия;
  • выравнивание основания или заливку бетонной стяжки;
  • укладку теплоизолирующего слоя;
  • установку терморегулятора;
  • монтаж кабеля;
  • заливку стяжки;
  • укладку финишного покрытия.

Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.

Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

Схема укладки теплых полов

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.

От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

Кабель в ванной на полу

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.

После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.
