Вес тройников
D1xT1 – D2xT2 (мм) 57х3 – 45х2.5 57х4 – 45х3 57х5 – 45х4 57х3 57х4 57х5 76х3.5 – 45х2.5 76х6 – 45х4 76х7 – 45х5 76х3.5 – 57х3 76х6 – 57х5 76х7 – 57х5.5 76х3.5 76х6 76х7 89х3.5 – 57х3 89х6 – 57х4 89х8 – 57х5.5 89х3.5 – 76х3.5 89х6 – 76х6 89х8 – 76х7 89х3.5 89х6 108х4 – 76х3.5 108х6 – 76х5 108х8 – 76х6 108х4 – 89х4 108х6 – 89х6 108х4 108х6 108х8 133х4 – 89х3.5 133х6 – 89х5 133х8 – 89х6 133х4 – 108х4 133х6 – 108х5 133х8 – 108х6 133х4 133х6 159х4.5 – 108х4 159х6 – 108х5 159х8 – 108х6 159х4.5 – 133х4 159х6 – 133х5 159х8 – 133х6 159х4.5 159х6 159х8 219х6 – 133х5 219х8 – 133х6 219х12 – 133х10 219х10 – 133х8 219х8 – 159х6 219х6 – 159х6 219х12 – 159х11 219х16 – 159х12 219х10 – 159х8 219х6 219х8 219х10 219х12 273х7 – 159х4.5 273х16 – 159х11 273х10 – 159х6 273х12 – 159х8 273х7 – 219х6 273х10 – 219х8 273х12 – 219х10 273х16 – 219х12 273х18 – 219х16 273х7 273х10 273х12 273х16 325х8 – 219х6 325х10 – 219х8 325х12 – 219х10 325х16 – 219х12 325х8 – 273х7 325х10 – 273х10 325х12 – 273х12 325х16 – 273х16 325х8 325х10 325х12 325х16 377х10 – 273х7 377х12 – 273х10 377х16 – 273х12 377х20 – 273х16 377х10 – 325х8 377х12 – 325х10 377х16 – 325х16 377х20 – 325х18 377х10 377х12 377х16 377х20 426х10-325х8 426х12-325х10 426х16-325х12 426х18-325х16 426х10-377х10 426х12-377х12 426х16-377х16 426х18-377х18 426х10 426х12 426х16 426х18 Кол-во (шт.)
0 кг.
Методика просчета однослойной теплоизоляционной конструкции
Основная формула расчета тепловой изоляции трубопроводов показывает зависимость между величиной потока тепла от действующей трубы, покрытой слоем утеплителя, и его толщиной. Формула применяется в том случае, если диаметр трубы меньше чем 2 м:
ln B = 2πλ [K(tт – tо) / qL – Rн]
В этой формуле:
- λ – коэффициент теплопроводности утеплителя, Вт/(м ⁰C);
- K – безразмерный коэффициент дополнительных потерь теплоты через крепежные элементы или опоры, некоторые значения K можно взять из Таблицы 1;
- tт – температура в градусах транспортируемой среды или теплоносителя;
- tо – температура наружного воздуха, ⁰C;
- qL – величина теплового потока, Вт/м2;
- Rн – сопротивление теплопередаче на наружной поверхности изоляции, (м2 ⁰C) /Вт.
Таблица 1
| Условия прокладки трубы | Значение коэффициента К |
| Стальные трубопроводы открыто по улице, по каналам, тоннелям, открыто в помещениях на скользящих опорах при диаметре условного прохода до 150 мм. | 1.2 |
| Стальные трубопроводы открыто по улице, по каналам, тоннелям, открыто в помещениях на скользящих опорах при диаметре условного прохода 150 мм и более. | |
| Стальные трубопроводы открыто по улице, по каналам, тоннелям, открыто в помещениях на подвесных опорах. | |
| Неметаллические трубопроводы, проложенные на подвесных или скользящих опорах. | 1.7 |
| Бесканальный способ прокладки. |
Значение теплопроводности утеплителя λ является справочным, в зависимости от выбранного теплоизоляционного материала. Температуру транспортируемой среды tт рекомендуется принимать как среднюю в течение года, а наружного воздуха tо как среднегодовую. Если изолируемый трубопровод проходит в помещении, то температура внешней среды задается техническим заданием на проектирование, а при его отсутствии принимается равной +20°С. Показатель сопротивления теплообмену на поверхности теплоизоляционной конструкции Rн для условий прокладки по улице можно брать из Таблицы 2.
Таблица 2
| Rн,(м2 ⁰C) /Вт | DN32 | DN40 | DN50 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN500 | DN600 | DN700 |
| tт = 100 ⁰C | ||||||||||||||
| tт = 300 ⁰C | ||||||||||||||
| tт = 500 ⁰C |
Примечание: величину Rн при промежуточных значениях температуры теплоносителя вычисляют методом интерполяции. Если же показатель температуры ниже 100 ⁰C, величину Rн принимают как для 100 ⁰C.
Показатель В следует рассчитывать отдельно:
Таблица тепловых потерь при разной толщине труби и теплоизоляции.
B = (dиз + 2δ) / dтр, здесь:
- dиз – наружный диаметр теплоизоляционной конструкции, м;
- dтр – наружный диаметр защищаемой трубы, м;
- δ – толщина теплоизоляционной конструкции, м.
Вычисление толщины изоляции трубопроводов начинают с определения показателя ln B, подставив в формулу значения наружных диаметров трубы и теплоизоляционной конструкции, а также толщины слоя, после чего по таблице натуральных логарифмов находят параметр ln B. Его подставляют в основную формулу вместе с показателем нормируемого теплового потока qL и производят расчет. То есть толщина теплоизоляции трубопровода должна быть такой, чтобы правая и левая часть уравнения стали тождественны. Это значение толщины и следует принимать для дальнейшей разработки.
Рассмотренный метод вычислений относился к трубопроводам, диаметр которых менее 2 м. Для труб большего диаметра расчет изоляции несколько проще и производится как для плоской поверхности и по другой формуле:
δ = [K(tт – tо) / qF – Rн]
В этой формуле:
Вычисление местных сопротивлений
Местные сопротивления возникают в трубе и арматуре. На величину данных показателей влияют:
- шероховатость внутренней поверхности трубы;
- наличие мест расширения или сужения внутреннего диаметра трубопровода;
- повороты;
- протяженность;
- наличие тройников, шаровых кранов, приборов балансировки и их количество.
Сопротивление рассчитывается для каждого участка, который характеризуется постоянным диаметром и неизменным расходом теплоносителя (в соответствии с тепловым балансом помещения).
Исходные данные для расчета:
- длина расчетного участка – l, м;
- диаметр трубы – d, мм;
- заданная скорость теплоносителя – u, мм;
- характеристики регулирующей арматуры, предоставляемые производителем;
- коэффициент трения (зависит от материала трубы), λ;
- потери на трение — ∆Pl, Па;
- плотность теплоносителя (расчетная) – ρ = 971,8 кг/м3;
- толщина стенки трубы – dн х δ, мм;
- эквивалентная шероховатость трубы – kэ, мм.
Гидравлическое сопротивление — ∆P на участке сети рассчитывается по формуле Дарси-Вейсбаха.
Символ ξ в формуле означает коэффициент местного сопротивления.
Общие сведения по результатам расчетов
- Общий тепловой поток
– Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы. - Тепловой поток по направлению вверх
– Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх. - Тепловой поток по направлению вниз
– Кол-во “теряемого” тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола). - Суммарный удельный тепловой поток
– Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра. - Суммарный тепловой поток на погонный метр
– Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы. - Средняя температура теплоносителя
– Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода. - Максимальная температура пола
– Максимальная температура поверхности пола по оси нагревательного элемента. - Минимальная температура пола
– Минимальная температура поверхности пола по оси между трубами ТП. - Средняя температура пола
– Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами. - Длина трубы
– Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину. - Тепловая нагрузка на трубу
– Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени. - Расход теплоносителя
– Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени. - Скорость движения теплоносителя
– Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы. - Линейные потери давления
– Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы. - Общий объем теплоносителя
– Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.
Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018
Расчет гидравлики водяной системы отопления
Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.
Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.
Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.
Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.
На данном этапе проектирования определяются:
- диаметр труб и их пропускная способность;
- местные потери давления по отдельным участкам системы отопления;
- требования гидравлической увязки;
- потери давления по всей системе (общие);
- оптимальный расход теплоносителя.
Для производства гидравлического расчета необходимо проделать некую подготовку:
- Собрать исходные данные и систематизировать их.
- Выбрать методику расчета.

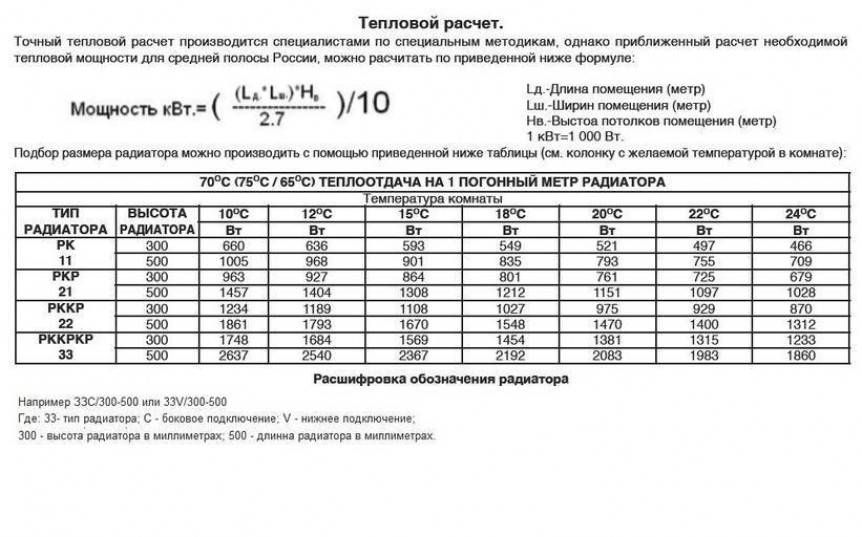

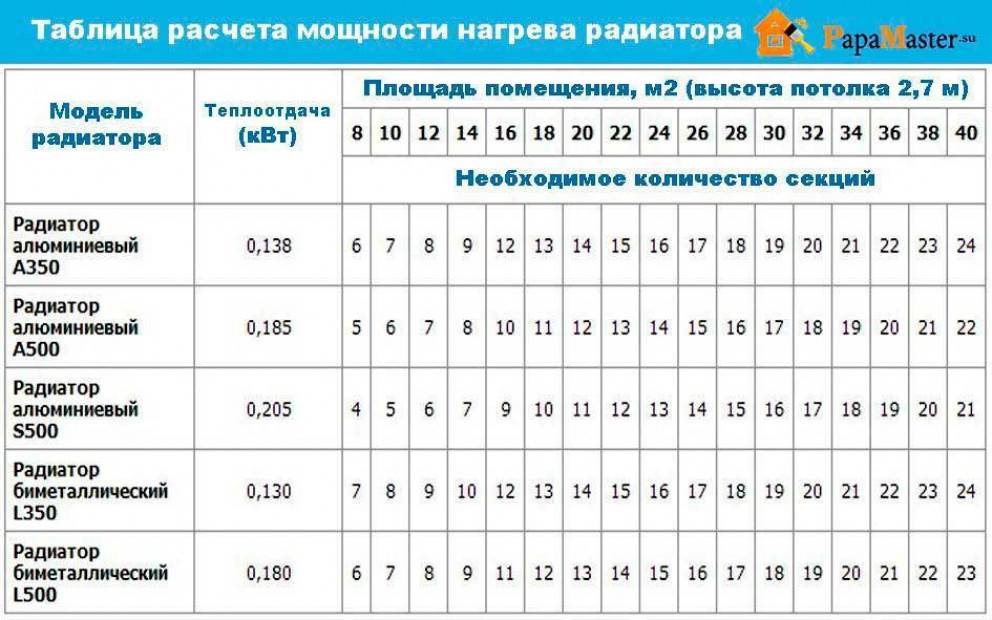

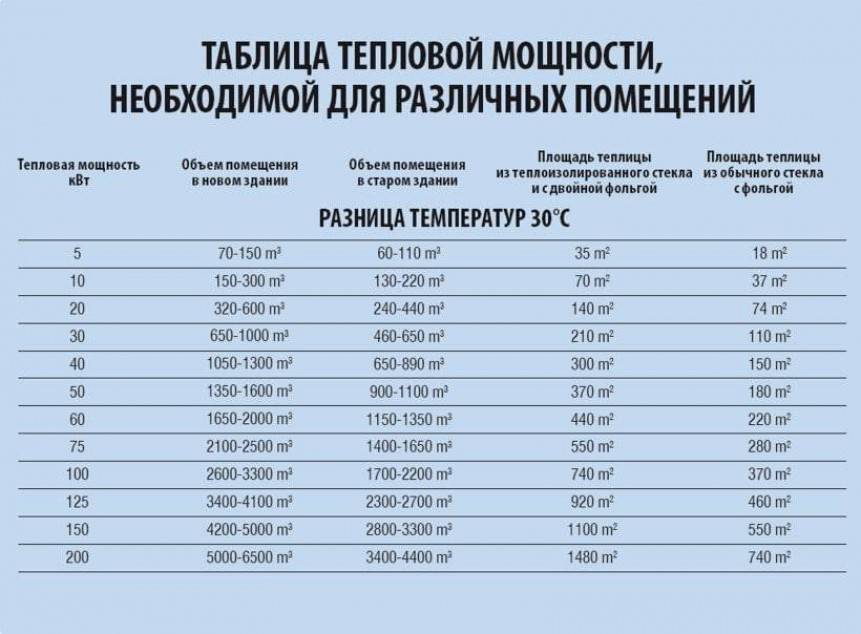

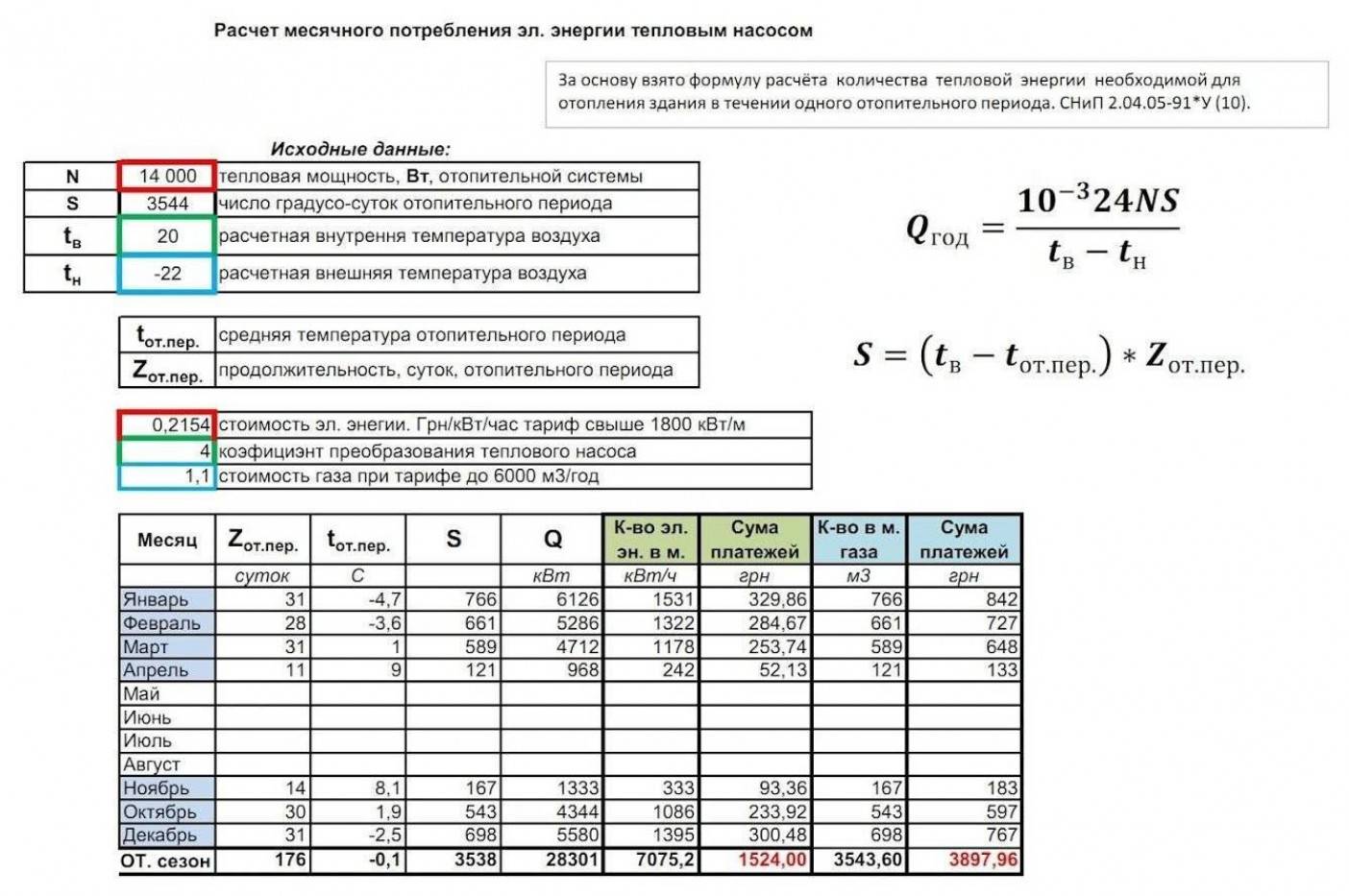

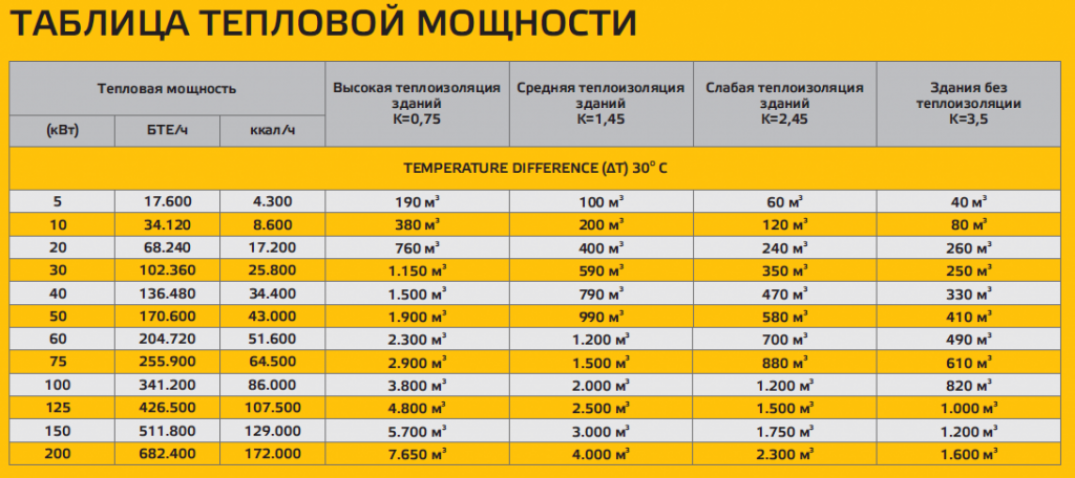

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

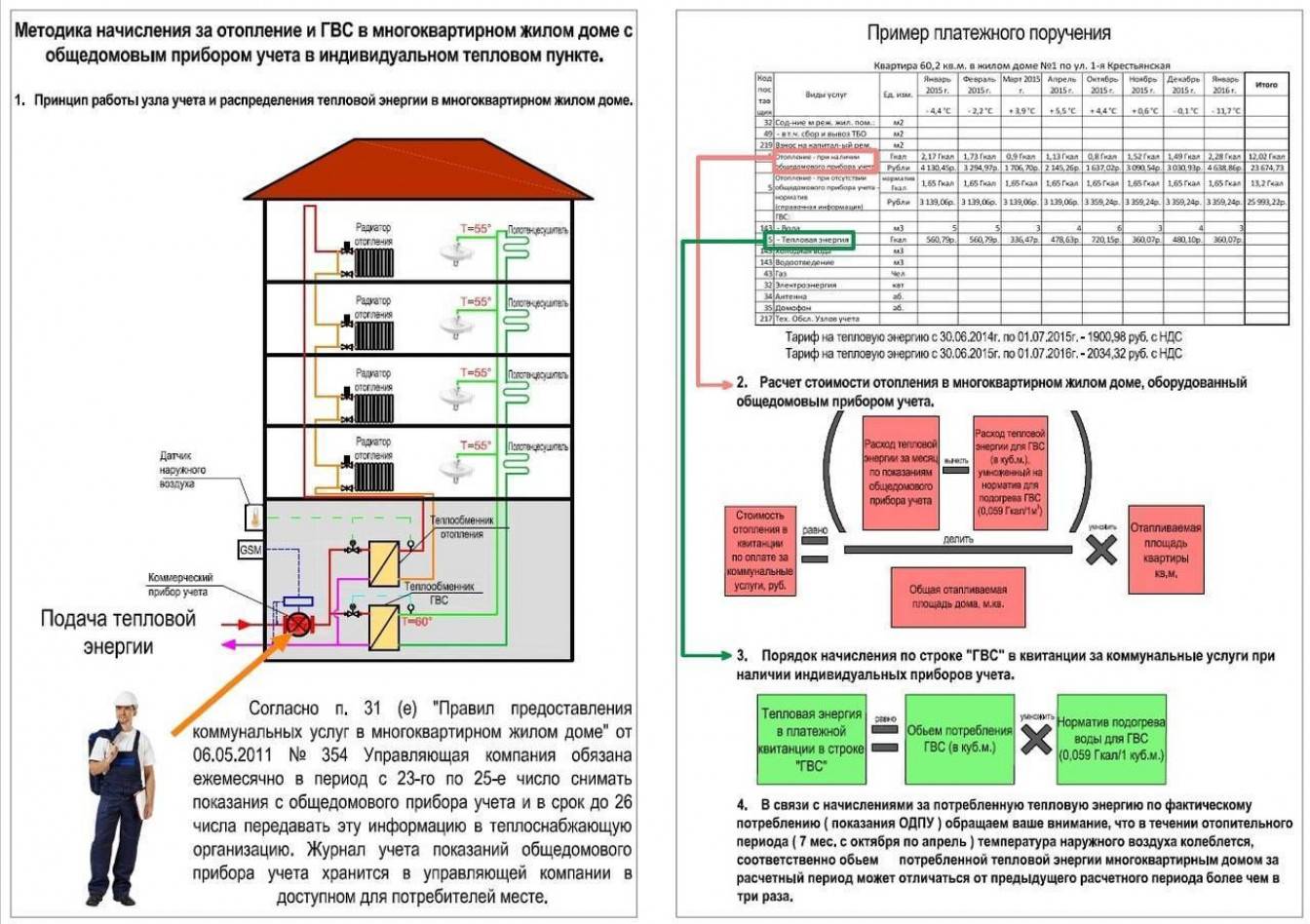

Схематичное изображение отопительной системы в частном доме
На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:
- мощности радиаторов;
- расхода теплоносителя;
- расстановки теплового оборудования и пр.
Все участки системы, узловые точки маркируются, подсчитывается и наносится на чертеж длина колец.
Вес стальной трубы: калькулятор и таблицы для расчета
Если не хочется рассчитывать массу закупаемого стального металлопроката самостоятельно, стоит воспользоваться справочными таблицами, содержащимися в соответствующих ГОСТ либо обратить внимание на трубный онлайн-калькулятор. Они показывают существенную помощь в нахождении искомого значения для труб различной формы

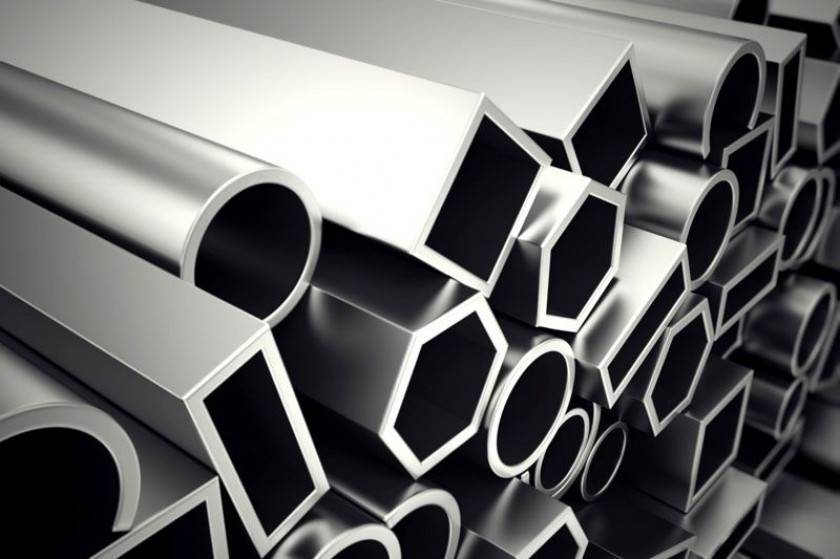

Масса зависит от формы поперечного сечения
Таблица веса стальной трубы
Для начала следует найти подходящую таблицу веса стальной трубы в зависимости от ее формы поперечного сечения. Затем уточнить линейные параметры проката. Для круглых труб следует измерить диаметр, толщину стенки, для квадратных и прямоугольных – длину сторон и толщину. После этого на пересечении соответствующих линейных размеров можно будет найти искомую величину для погонного метра, выраженную в килограммах. Для перехода к тоннам, найденное значение следует разделить на тысячу.
Используя таблицу найти вес несложно
Онлайн-калькулятор веса профильной трубы
Для экономии времени стоит воспользоваться онлайн-калькулятором веса профильной трубы.
Payment optionsОтправить результат мне на почту
- Total: 2
- VK1
- OK1
- TG
- FB
- TW
Гидравлический расчет системы отопления — пример расчета
В качестве примера рассмотрим двухтрубную гравитационную систему отопления.
Исходные данные для расчета:
- расчетная тепловая нагрузка системы – Qзд. = 133 кВт;
- параметры системы – tг = 75С, tо = 60С;
- расход теплоносителя (расчетный) – Vсо = 7,6 м3/ч;
- присоединение отопительной системы к котлам производится через гидравлический разделитель горизонтального типа;
- автоматика каждого из котлов в течение всего года поддерживает постоянную температуру теплоносителя на выходе – tг = 80С;
- автоматический регулятор перепада давления устанавливается на вводе каждого распределителя;
- система отопления от распределителей смонтирована из металлопластиковых труб, а теплоснабжение распределителей производится посредством стальных труб (водогазопроводных).
Диаметры участков трубопроводов подобраны с использованием номограммы для заданной скорости теплоносителя 0,4-0,5 м/с.
На участке 1 установлен клапан dу 65. Его сопротивление согласно информации производителя составляет 800 Па.
На участке 1а установлен фильтр диаметром 65 мм и с пропускной способностью 55 м3/ч. Сопротивление этого элемента составит:
0,1 х (G/kv) х 2 = 0,1 х (7581/55) х 2 = 1900 Па.
Варианты двухтрубной отопительной системы
Сопротивление трехходового клапана dу = 40 мм и kv = 25 м3/ч составит 9200 Па.
Суммарные потери давления в системе снабжения теплом распределителей будут равняться 21514 Па или приблизительно 21,5 кПа.
Аналогичным образом производится расчет остальных частей системы теплоснабжения распределителей. При расчете системы отопления от распределителя выбирается основное циркуляционное кольцо через наиболее нагруженное отопительное устройство. Гидравлический расчет производится с использованием 1-го направления.
Расчет диаметра труб
Расчет сечения труб должен опираться на результаты теплового расчета, обоснованные экономически:
- для двухтрубной системы – разность между tr (горячим теплоносителем) и to (охлажденным – обраткой);
- для однотрубной – расход теплоносителя G, кг/ч.
Кроме того, в расчете должна учитываться скорость движения рабочей жидкости (теплоносителя) — V . Ее оптимальная величина находится в диапазоне 0,3-0,7 м/с. Скорость обратно пропорциональна внутреннему диаметру трубы.
При скорости движения воды, равной 0,6 м/с в системе появляется характерный шум, если же она менее 0,2 м/с, появляется риск возникновения воздушных пробок.
Для расчетов потребуется еще одна скоростная характеристика – скорость теплопотока. Она обозначается буквой Q, измеряется в ваттах и выражается в количестве тепла, переданного в единицу времени
Q (Вт) = W (Дж)/t (с)
Кроме вышеперечисленных исходных данных для расчета потребуются параметры отопительной системы – длина каждого участка с указанием приборов, подключенных к нему. Эти данные для удобства можно свести в таблицу, пример которой приведен ниже.
Таблица параметров участков
| Обозначение участка | Длина участка в метрах | Количество приборов а участке, шт. |
| 1-2 | 1,8 | 1 |
| 2-3 | 3,0 | 1 |
| 3-4 | 2,8 | 2 |
| 4-5 | 2,9 | 2 |

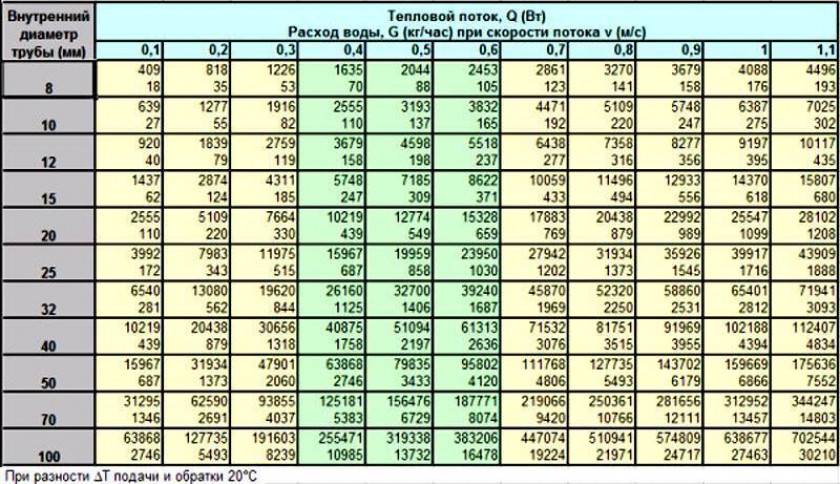

Расчет диаметров труб достаточно сложный, поэтому проще воспользоваться справочными таблицами. Их можно найти на сайтах производителей труб, в СНиП или специальной литературе.
Монтажники при подборе диаметра труб пользуются правилом, выведенным на основании анализа большого числа отопительных систем. Правда, это касается только небольших частных домов и квартир. Практически все отопительные котлы оборудованы патрубками подачи и обратки ¾ и ½ дюйма. Такой трубой и выполняется разводка до первого разветвления. Далее на каждом участке размер трубы уменьшают на один шаг.
Такой подход не оправдывает себя, если в доме имеется два или более этажей. В этом случае приходится производит полноценный расчет и обращаться к таблицам.
2 Процедура расчета
Использовать калькулятор – это конечно хорошо. Но не будем забывать и про личные качества. Все-таки знание и понимание процесса расчета даст нам намного больше сведений, чем бездумное забивание нескольких цифр в рабочую программку.

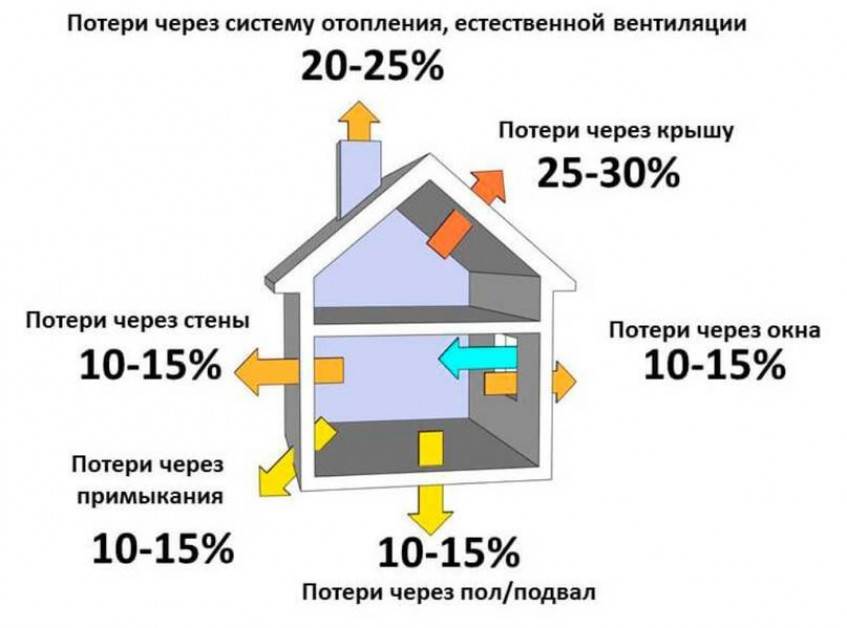

Сначала рассчитывают номинальное теплосопротивление стен. То есть те их теплоизоляционные свойства, которыми они обладают изначально.
Теплосопротивление на утепление стен минеральными плитами считают по формуле:
R=p/k, где
- R – непосредственно теплосопротивление;
- P – толщина слоя;
- k – коэффициент теплопроводности.
Однако показателей сопротивления будет несколько. Ведь стена может состоять не только из одного лишь кирпича или бетона. Снаружи ее могут отделать слоем в 3-4 см штукатурки, а изнутри нанесут еще несколько сантиметров шпаклевки. Все это надо рассчитать и сложить.
В итоге вы получите общий показатель сопротивления, что есть у ваших стен на данный момент. Затем вы сравните его с номинальными показателями по температурному региону.
Схематическое изображение теплоизоляционного пирога
Для этого загляните в справочник строительных норм. Под каждый регион в нем указывается показатель теплосопротивления, при котором стена эффективно удерживает тепло внутри дома. В большинстве случаев полученный показатель будет ниже номинального, и это нормально.
При несоответствии вам нужно отнять от номинального сопротивления реальное. Полученный результат и будет тем теплосопротивлением, которое необходимо будет нивелировать с помощью использования утеплителя.
2.1 Расчет утеплителя
Итак, недостающие показатели получены. Что же делать дальше? А все очень просто. Действуем по той же схеме. Теперь у нас уже есть понимание того, сколько примерно тепла нужно компенсировать.
Также у нас есть показатели теплопроводности самих утеплительных материалов. Например, у пенопласта он находится 0,035 Вт/м. Данные берутся с таблиц.
Мы перемножаем показатели друг на друга, чтобы получить примерную рабочую толщину утеплителя. Если, например, 50 мм пенопласта не хватит, чтобы полностью компенсировать потери теплосопротивления, то нужно просто увеличить эту толщину и пересчитать ее еще раз.
В конце концов, вы придете к нормальному значению, что будет вас устраивать. Прелесть выполнения расчета в том, что вы сможете подобрать практически идеальный слой утеплителя и сэкономить на этом существенные деньги.
Вместо того чтобы по стандарту утеплять стены десятисантиметровыми пенополистирольными плитами или жидкими утеплителями для стен, можно задействовать несколько формул и определить, что в вашем случае, например, хватит и 7 см пенопласта. Так зачем платить больше?
Собственно, все калькуляторы расчета утеплителя работают по этим же формулам. Просто там все данные уже забиты в ядро программы. Это касается как табличных параметров, так и формул, а также порядка их просчета.
Человеку больше не нужно искать формулы, подставлять в них значения и мучиться с расчетами. Программа перебирает все эти функции на себя, при этом выполняя работу намного быстрее. Любой расчет такой калькулятор способен выполнить почти мгновенно, что тоже большой плюс.
