Как сделать камин печь для дома из кирпича – инструкция

Устройство и виды

Чтобы вести повествование о том, как построить источник тепла в загородном доме, придется разобраться с отличием печей от каминов и тонкостями их объединенных вариантов. Камин вот уже несколько десятилетий потерял свое основное предназначение, он уже не выступает в качестве устройства, которое способно обогреть дом. Максимум, на что можно рассчитывать, это быстрое направленное воздействие теплового излучения, способного обогреть человека, но не комнату.

Печь всеми своими функциями решает задачу теплоснабжения, совершенно «не обращая внимания» на эстетику и возможность наблюдения за процессом горения. Не удивительно, что после объединения этих двух устройств в одно можно рассчитывать на расширение их функций. Дополнительно печи камины оснащаются водонагревательными емкостями, варочной панелью, нишами для сушки фруктов, духовкой.

Объединение может быть осуществлено по двум принципам.

1. Камин и печь имеют разные очаги. Их каналы дымоотвода сходятся в один дымоход. Имеется возможность перекрывания этих каналов. Таким образом, можно пользоваться каждым устройством в отдельности или обоими одновременно.
2. Топка печи имеет увеличенное входное отверстие и оснащается стеклянной дверцей. В работающей печи можно наблюдать за горением топлива. Такая конструкция имеет упрощенное строение.

Островное расположение готового устройства

Важным фактором, разделяющим печи камины на группы, который повлияет на выбор модели, является относительное расположение топок и способ установки конструкции.

• Очаг камина и топка печи находятся с одной стороны. Такое расположение характерно для пристенных моделей.
• Очаг и топка расположены с противоположных сторон. Печь может делить помещение на две зоны и одновременно отапливать их. Причем камин обращен в гостиную, а топка печи, духовка, плита на кухню.
• Т-образная форма корпуса печи позволит разделить помещение на 3 зоны.

Начинаем с фундамента

Главное правило при строительстве камина: фундамент надо сделать надёжным. А это значит, что возводят его раздельно от здания, иначе неравномерная усадка приведёт к трещинам каминных стенок. Появится угроза безопасности, ведь могут повредиться топочная часть и дымоходный канал.

Когда сооружение ставят рядом с несущей стеной, между фундаментами дома и камином просыпают песочную прослойку. Верхний уровень фундамента сравнивают с полом.

Углубление в грунт делают не слишком глубоким. Если грунт подвижный, следует сделать песчано-гравийную прослойку не менее 50 см толщиной. Она будет играть роль компенсатора при капиллярном подъёме грунтовых вод. Это своеобразная гидроизоляция основания и каминных стен.

Для заливки берут бетон М150. Выполняют в обязательном порядке армирование. Опалубка получится крепкой, если её сделать из досок либо фанеры, скрепив саморезами. По параметрам фундамент должен быть габаритнее, чем само строение, минимум на 0,1 м с каждой стороны. На чертеже камина обычно указывают требуемые параметры фундамента.

Поверх бетона необходимо уложить рубероид, который не даст «тянуть» влагу из грунта. После этого можно делать разметку и начинать кладку, строго придерживаясь схемы.

Устройство русской печи с камином

Схема прибора может быть как самой простой, так и максимально сложной с традиционными для русской печи элементами:

• с местом для просушки дров — подпечьем;
• с отделом для хранения посуды и другой утвари — печуркой;
• с местом для горячих горшков, вынутых из печи — шестком;
• с камерой под шестком — перетрубьем;
• с поверхностью в камере для готовки пищи, куда ставят варочную посуду — подом;
• с самой камерой для приготовления — горнилом;
• с перекрытием дымоотвода для сохранения тепла — вьюшкой;
• с окошком, ведущим в дымоход — душником;
• с регулятором тяги — заслонкой.

Габариты русской печи раньше измерялись в аршинах. Типовая печь строилась по размерам — ширина — 142 см (2 аршина), общая высота — 213 см (3 аршина), высота до лежанки — 2 с половиной аршина или 176,5 см. Сегодня эти величины варьируются с учетом запроса владельца загородного дома.

Приборы могут быть шириной 80 см, высотой — 120 см. Как правило, они не предусматривают спального места, приготовление пищи в подобных конструкциях ограничено функциональностью. Но в такое сооружение можно вмонтировать камин. Строят и огромные приборы — до 4 метров в ширину и длину. Обычно они комбинированные и включают в себя мойку, разделочную тумбу, место для казана.

В схему печи входит пространство, так называемое окно, которое и является камином. Его расположение каждый выбирает сам в зависимости от выбранного проекта и схемы строительства печи. Каминное окно может находиться как внизу строения, так и в средней или даже верхней его части. Но в любую печь такого рода должны входить некоторые необходимые элементы.

При строительстве учитывают все внутренние каналы конструкции, наличие теплообменника. Оставляют пространство для дымоходных отверстий, заслонок, зольника, камина.

Есть проекты, которые совмещают горнило и камин. В таких случаях учитывают, что приготовление некоторых блюд в приборе будет затруднено, а схема вывода продуктов горения станет кардинально другой. Как правило, в подобных проектах увеличивается площадь варочной плиты, или она отсутствует полностью.

Какими бывают печи камины

При решении вопроса о том, как построить печь камин, исходят из своих возможностей и предпочтений.

По своей конструкции печи камины можно разделить на два типа:

1. Печь камин с двумя топками. Эту конструкцию выбирают, если позволяет площадь. Многие проблемы, связанные с отоплением, обеспечением загородного дома горячей водой и приготовлением пищи решит мощная многофункциональная кирпичная печь камин. В ней можно предусмотреть не только варочную панель, духовой шкаф и бойлер для воды, а так же возможность подключения к водяному контуру. Камин может стать приложением к отопительно-варочной печи, объединившись с ней общим дымоходом. Таким образом, у сооружения получится две топки, и можно будет топить камин и печь одновременно, либо по отдельности.
2. Печь камин с единственной топкой. Подойдёт для небольшого дачного домика. Это отопительное устройство ещё называют модернизированной «шведкой» или «голландкой». Представляет собой современный вариант компактной отопительной печи с увеличенным по размеру топочным отсеком, с дверкой из жаропрочного стекла.

Большое значение имеет пространственная компоновка конструкции. Схема кладки печи с камином во многом зависит от планировки помещений.

Среди всего конструктивного многообразия можно перечислить несколько разных видов:

• односторонние (каминная и печная топки на одной линии)
• двухсторонние (топки камина и печи с разных сторон);
• угловые;
• Т-образные по форме.

Если речь идёт о небольшом сооружении, можно ограничиться дверкой из огнеупорного стекла в единственной топке.

Конструкция русской печи с камином и лежанкой

Лежанка в русской печи, по-другому — полати, располагается слева или справа от основной конструкции в верхней ее части, позади дымохода. По некоторым проектам лежанка является как бы отдельно выстроенной конструкцией, которая просто присоединяется к общей части. Главное в проекте с полатями — чтобы теплообменник находился под лежанкой.

Все тепловые каналы сооружения аккумулируются около спального места. В проекте печи с местом для сна должна быть задвижка, которая будет прекращать выход тепла через трубу, то есть более длительное время сохранять тепло в самой конструкции.

Важно! При строительстве свода горнила надо учесть определенный градус наклона потолка в целях аккумуляции теплого воздуха под самой лежанкой. Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее

Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее

Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее.

В таких конструкциях имеются дополнительные задвижки, так называемые летние и зимние заслонки. В соответствии со схемами, размеры такого сооружения могут варьироваться, но есть минимальные габариты: ширина — 2 метра, высота — 2 с половиной метра.

Установка фундамента под каминопечь

Для изготовления фундамента под печь, необходимо подготовить такие инструменты и стройматериалы:

• рулетка;
• лопата и лом;
• горелка;
• болгарка;
• сварочный аппарат;
• рубероид;
• песок;
• 10-миллиметровый армирующий прут;
• раствор бетона марки М300.

На полу мелом размечают размеры будущего фундамента — 110х100 сантиметров. Данные параметры больше, чем стандартная печь, что объясняется наличием смотрового окна (портала). Глубина ямы, которую необходимо выкопать, должна составлять 35 сантиметров. Дно ее выравнивают с помощью песчаной подушки толщиной 5 сантиметров. Стены также делают максимально ровными с использованием лопаты.

Подготовка к строительству

Начало реализации идеи обустройства печи в доме должно характеризоваться подготовкой проекта. Без него все манипуляции будут носить спонтанный характер и это приведет к тому, что печь просто не будет работать. Функциональность печи обеспечена строго определенным соответствием некоторых размеров значимых узлов.

Начинаем расчеты с измерения площади комнаты. Размеры топки находятся в прямой зависимости от вычисленной величины. Слишком маленькая топка не даст положенной мощности печи, а большая будет осуществлять перерасход топлива. Площадь топочного отверстия вычисляется из площади комнаты делением на 50. Затем, подбираются значения высоты и ширины такие, чтобы их соотношение составляло 2/3. Для определения глубины требуется высоту умножить на 2/3. Осталось пос

Камин в бане: что это такое и зачем это нужно?

Ну, баню и камин порознь представить довольно просто. Вместе же они означают, что печь, предназначенная для обогрева парилки и создания кондиций любимого типа бани, может, помимо прочего, быть еще и украшением. Для этого достаточно отказаться от сплошной металлической дверцы в топку, заменив ее на стеклянную.

Видео в тему

Вот так это может выглядеть с металлической печью и вынесенной в комнату отдыха топкой с каминной дверцей, получается камин в бане:

https://www.youtube.com/watch?v=OfH_e4ER6VE

Что до такой дверки, то она представляет собой раму из металла, в которую вставлен одинарный или двойной стеклопакет с особым жаростойким стеклом. Рама может быть изготовлена либо из стали, либо из чугуна. При желании можно дополнить ее кованными элементами.

Однако не стоит рассматривать банную печь-камин исключительно как элемент декора. Практическое применение прозрачной дверцы — это возможность визуально контролировать процесс горения.

Помимо этого дверца ограничивает конвекцию со стороны топки, не позволяя теплу улетучиваться с потоками воздуха. Заодно препятствует попаданию в помещение искр, что повышает пожарную безопасность. Вместе с искрами не удается проникнуть и дыму, и саже.

Как вариант можно рассмотреть и наличие в бане одновременно двух нагревателей — печи в парилке и отдельного камина в комнате отдыха. Это рентабельно для больших бань.

Выбираем место установки

Перед строительством каминной печи из кирпича своими руками, спланируйте ее месторасположение. В деревянном строении отделяйте отопительный агрегат от стены прокладкой из асбеста, металла, керамической плитки. Печь-камин в центре комнаты – отличная идея для зонирования пространства. Топку камина лучше повернуть в спальню, а варочный отсек – в кухню. Если позволяет место, используйте перегородки. Несущие стены делайте из асбестовых полос. Выбрав форму и расположение сооружения для дома из кирпича, «примерьте» его. Нанесите разметку на бумажный план или сделайте набросок на потолке, стенах и напольной поверхности. Перед началом работы выполните необходимые вычисления.

Достоинства объединенных систем

Объединение нескольких устройств в одно, более функциональное, можно назвать это оптимизацией. В большинстве случаев она происходит с потерей определенных качеств, которыми обладали устройства по отдельности. Кирпичная печь-камин является в этой теории исключением, так как вобрала в себя все достоинства стильного камина и эффективной печки.

• Экономия пространства. Некоторые модели имеют такую планировку, которая позволит устанавливать их даже в небольших помещениях.
• Высокий КПД. За счет реализации технологии медленного горения и своеобразного канала дымохода доля полезной энергии значительно выше, чем у обычного камина.
• Вариативность исполнения. Несмотря на то что печные камины из кирпича подчинены большему количеству требований, это не является препятствием для создания различных вариантов по количеству устройств и типу установки.
• Функциональность. Дополненные плитой, духовкой, жаровым шкафом печи представляют собой целый комплекс для загородного дома, который заменит блага цивилизации.

Готовые к работе кирпичные постройки

Как переделать печь в камин

Вам понадобиться: простой кирпич, огнеупорный кирпич, песок, цемент, доски для полки, облицовочный материал.

Инструкция:

1. Самым простым способом переделки печи под камин является установка финской стеклянной дверцы, вместо чугунной. В этом случаи обогревательные свойства печи сохранятся на том же уровне, плюс к этому появятся еще функции камина. Данный вариант можно назвать самым экономным, как с финансовой стороны, так и по трудоемкости. После переустановки дверцы можно также печку красиво оформить в фольклорном стиле.
2. В случаи, если вы планируете кардинально разобрать печь и только после на этом месте сделать камин, то тогда придется выполнить более трудоемкую работу.
3. Вначале до основания разбираем старую печь. При этом из старых кирпичей можно соорудить подиум камина, на котором будет сжигаться топливо. При строительстве следует использовать только цементно – песчаный раствор. В теле подиума закладываем нишу для дров. Вначале покрываем их тремя рядами обычного кирпича, после чего поставленным на ребро огнеупорным кирпичом.
4. На подиуме устраиваем портал, где будет проходить процесс горения. Портал определяем исходя из общих размеров самого помещения. Так например, в случаи с небольшой комнатой, он не должен занимать слишком много места. Производим расчет и размеров топочного окна. При этом также следует помнить и о том, что если его размер окажется существенно больше, чем предусмотрено, то можно получить постоянные сквозняки, следовательно и переохлаждение самого помещения. Будет такой камин и сильно дымить.
5. Производим расчет дымового отверстия камина. По сравнению с площадью отверстия топочной части, оно должно быть в 10 – 15 раз меньше. Не исключено, что придется даже немного дымоход заузить.
6. Глубина топливника камина выполняется в отношении высоты портала, как 1 к 2 — 2 к 3. Последствием меньшей глубины может стать задымление, а большей – снижение теплоотдачи.
7. Портальное отверстие камина перекрываем кирпичными перемычками, которые устраиваем по специальной опалубке (кружалу). Работу начинаем с закладки пят. Кружало подпираем при помощи временных опор. После опорных пят на кружало устанавливаем центральный кирпич и продолжаем кладку одновременно с двух сторон. Напуск у криволинейных сводов и дымосборника должна составлять не более 6 см.
8. Облицовку можно произвести в том стиле и материалами, которые войдут в общий дизайн комнаты. А вот на каминную полку лучше всего использовать доски из обработанного дуба.

Сегодня в загородных домах встретить обычные печи можно уже не так часто, как раньше, так как есть более современные системы отопления и приготовления пищи. На первое место выходят камины, которые могут выполнять практически те же функции, но зато внешний вид их более декоративный. Камин можно располагать в любом помещении: в спальнях, гостиных, холлах. Подобный очаг придает больше уюта, дает мягкое тепло, которое довольно быстро обогревает дом небольшой площади.

Как сделать камин прочным и удобным? Стоит сразу отметить, что работы отличаются не только сложностью, но и значительными финансовыми затратами. Требуется приглашать профессионального мастера. Можно значительно сэкономить, если купить уже готовый камин из металла, требующий только внешней декоративной отделки, но назвать такой вариант лучшим нельзя.

Иногда при покупке загородного дома случается так, что в нем уже стоит обычная русская печь, которая по своему прямому назначению не используется. В этом случае на основе этой печи можно своими руками сделать камин. Такая переделка заключается в оценке состояния печи, определении плана работ, которые могут понадобиться. Как правило, чаще всего требуется расширение топки, установка дверцы и новой дымоходной трубы.

Установка фундамента под каминопечь

Для изготовления фундамента под печь, необходимо подготовить такие инструменты и стройматериалы:

• рулетка;
• лопата и лом;
• горелка;
• болгарка;
• сварочный аппарат;
• рубероид;
• песок;
• 10-миллиметровый армирующий прут;
• раствор бетона марки М300.

На полу мелом размечают размеры будущего фундамента — 110х100 сантиметров. Данные параметры больше, чем стандартная печь, что объясняется наличием смотрового окна (портала). Глубина ямы, которую необходимо выкопать, должна составлять 35 сантиметров. Дно ее выравнивают с помощью песчаной подушки толщиной 5 сантиметров. Стены также делают максимально ровными с использованием лопаты.

Материалы

Разнообразие доступных материалов для изготовления каминов-печей из кирпича довольно ограничено, но позволяет создавать уникальные изделия. Агрегаты могут быть сооружены как из обычного кирпича, так и из фигурного. Большую роль при выборе кирпича имеет его марка прочности.

Шамотный кирпич (реже – кварцевый) применяется довольно часто потому, что он не чувствителен к высоким температурам. Им выкладывают область возле топки. Термостойкий материал является обязательным. Фигурный кирпич актуален, если вы не планируете декорировать камин-печь. Если же планируется какая-либо декоративная работа – внешние данные самой кладки значения не имеют.

Клинкерный кирпич является одной из разновидностей кварцевого. Но при его изготовлении применяют слегка видоизмененные технологии. Используют его не так часто по двум причинам: материал довольно дорогой и тяжелый. Но если ваша печь большая, то такой кирпич отлично подойдет для возведения фундамента.

Чтобы вид сооружения радовал глаз нужно руководствоваться некими требованиями выкладывая облицовочный слой. Кирпич должен быть довольно полнотелым, иметь хорошую теплоотдачу. Краска поможет создать уникальный внешний вид вашего камина-печи.

Основные моменты при устройстве печки камина своими руками

Топочную камеру можно выложить из специального огнестойкого кирпича, либо заложить в кирпичную кладку готовую заводскую топку из металла. Если в камине устраивают открытую топку без дверки, топливо быстрее прогорает даже при регулировке дымового канала. Дверка помогает замедлить процесс горения, тем самым большее количество тепла оставить в помещении. Второй плюс топочной дверки — меньше «сгорает» кислорода.

Преимущества топки из огнеупорного кирпича (и каменной наружной облицовки) в том, что этот материал хорошо аккумулирует тепло. Это значит, что после прогорания топлива стены печи будут еще длительное время греть комнату.

В кирпичных вариантах горячим дымовым газам приходится проходить через лабиринт дымовых каналов. При этом происходит отдача тепла кирпичной кладке.

Существует два типа расположения дымовых каналов:

• выше топочной камеры;
• на линии пола.

У вторых особые требования к тяге, зато комфорт максимальный.

Основные этапы строительства

Считается, что возвести камин или печь может только профессиональный печник с богатым опытом, который свою жизнь посвятил любимому ремеслу. Этот факт нельзя отрицать, так как знания и опыт являются бесценными помощниками в любом деле. Но утверждать, что самостоятельно нельзя построить печь, нельзя. При определенных навыках можно получить вполне качественный результат.

Пошаговые действия, которые необходимо выполнять, чтобы возвести конструкцию самостоятельно, собраны в единый проект. Им может воспользоваться любой желающий. Профессиональный мастер по заказу может составить персональный проект, по которому вы сами будете производить работы.

Грандиозная кирпичная постройка

• Строительство фундамента. Надежное основание – отличительный признак любого кирпичного строения. Не является исключением и печь-камин.
• Приготовление раствора. Этот этап похож на обряд. Профессионалы хранят секреты, ведь раствор, которым производится выкладка рядов, делается из глины, а ее нужно суметь правильно подобрать. Новичкам сразу рекомендовано пользоваться покупными средствами. Претендующие на уровень мастера могут попробовать познать все таинства этого обряда.
• Строительство топки, каналов, зольника, дымосборника, дымового зуба. Все возможные схемы представлены в готовых проектах. Кладка производится порядно, с формированием основных составляющих элементов.
• Возведение дымохода. После каналов дымоход печи сильно напоминает аналогичную конструкцию классического камина. Габариты и основные параметры зависят от выбранной модели, геометрии дома, высоты крыши, место выведения трубы наружу. Варианты расчетов предоставлены для каждого персонально.
• Сушка печи. Если построенную печь затопить, то можно навсегда с ней попрощаться. Влага из раствора выходит постепенно, на это тратится длительное время, зато раствор сохраняет свою целостность. Поспешное применение в виде растопки приводит к образованию такого большого количества трещин в растворе, что заделать их нет никакой возможности.

Надо признать, что существуют современные, более производительные и простые отопительные системы, но истинные ценители классики еще долго будут проявлять интерес к кирпичным конструкциям. Самое главное, чтобы не прекращался процесс передачи опыта от старшего поколения к более молодому поколению.

Поэтапный процесс самостоятельного возведения печи-камина

Прежде чем приступить к строительному процессу, первое, что изначально потребуется – это выбрать оптимальное место, где предполагается установка отопительного оборудования. Так, наиболее целесообразным решением станет: размещение топки с варочной плитой со стороны кухни, а расположение камина – со стороны зала.

Разумеется, не в каждом жилье возможна реализация подобного плана, следовательно, необходимо исходить из планировки загородного дома.

Строительство кирпичных отопительных сооружений осуществляется в несколько этапов.

Установка фундаментального основания. Для этого необходимо вырыть котлован, засыпать дно щебнем, все это выровнять слоем камней и хорошо утрамбовать. После необходимо соорудить опалубку и залить цементным раствором котлован.

Каминопечь

Каминопечь своими руками

Когда фундамент полностью застынет (от 7 дней и более), укладывается первый ряд кирпичей. Цементную стяжку необходимо предварительно застелить слоем рубероида.

Все последующие этапы основываются на укладке кирпича в соответствии со специальной схемой, монтируется печное литье.

Очень важно руководствоваться порядовкой, в противном случае придется заново переделывать всю работу. В момент кладки рекомендуется заглаживать внутренние стороны печи, так как это позволит не оседать пеплу и саже на ее стенках в эксплуатационном процессе

Обустройство дымоотвода

Выполняя данный этап работы очень важно соблюдать установленные нормы и требования, которые касаются вопросов пожарной безопасности загородного дома

Обьемно массовая характеристика кирпича и раствора для кладки

После того, как все работы будут полностью завершены, печь-камин необходимо хорошо обсушить. Этот процесс должен происходить естественным образом, не менее 2-3 недель.

Процесс активной сушки – периодическое протапливание печи. Делать это следует до тех пор, пока швы на сооружении не обретут равномерный цвет.

Строгое следование пропорциям, а также высокое качество цементной смеси – фундаментальные аспекты, благодаря которым отопительное оборудование загородного дома прослужит долго.

Как правило, для кладки применяется раствор, в состав которого должна входить глина, песок и цемент в небольшом количестве.

Качественный раствор характеризуется хорошей пластичностью, а также не разрушается в момент негативного воздействия высокого температурного режима. Также, в специальных торговых точках продаются уже готовые растворы, обладающие всеми необходимыми свойствами.

Качественное возведение отопительной конструкции обеспечит бесперебойный процесс отопления частного дома зимой. Поэтому предпочтительней довериться специалистам, которые выполнят строительные работы на высшем уровне.

Строгое следование технологическому процессу – гарантия продолжительной службы отопительного сооружения, комфорта и уюта в жилище.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.

Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.

Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.

Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

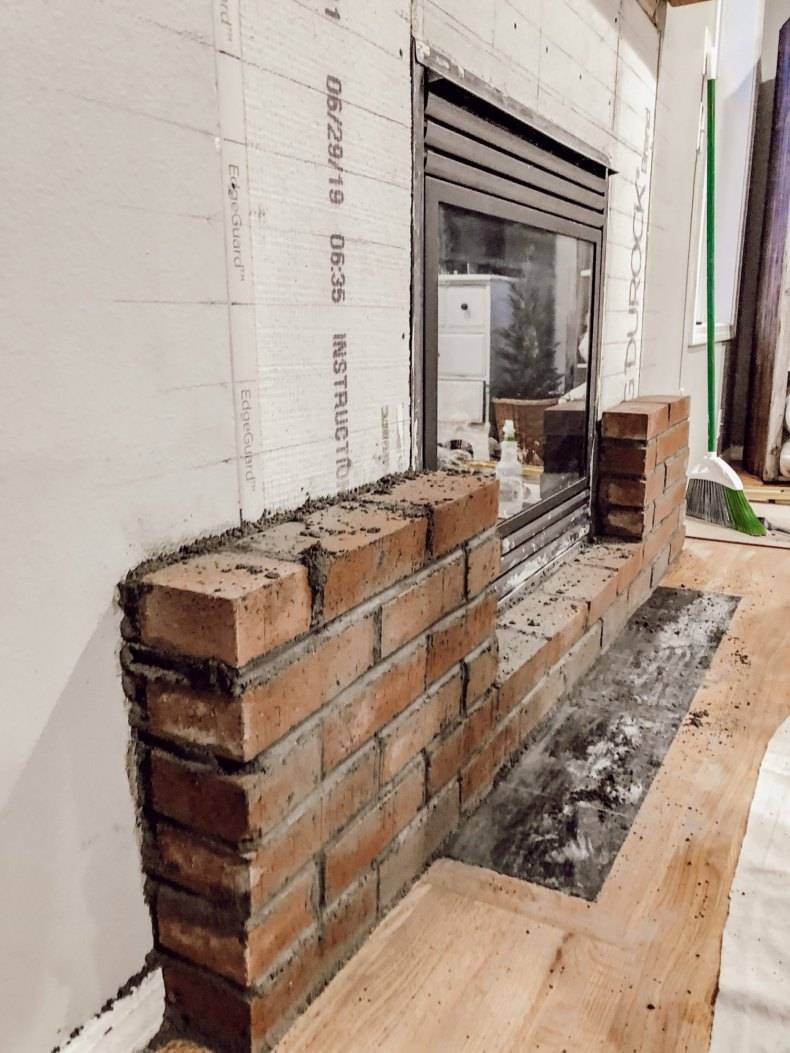

Пошаговая выкладка камина

Изучите универсальную инструкцию по выкладке английского камина. Придерживайтесь строго схемы, чтобы не нарушать технологию работы. Если у вас пристенная конструкция, сделайте изоляцию по примыкающей стене из металлического листа или фольги.

Дерево нужно обработать специальным раствором, чтобы оно могло противостоять высокой температуре и огню. Эти же манипуляции следует провести и напольным покрытием.

Перед началом работы следует отсортировать материал, отложив те кирпичи, где есть трещины и сколы. Они пригодятся для формирования основания.

Чтобы удобнее было резать и шлифовать материал, лучше положить его на ровную и чистую поверхность.

Ход работы:

1. Сперва выкладывают 1-2 ряда основания. Нужно следить за уровнем и составом, которым скрепляется материал. Он должен хорошо распределяться, но при этом не скатываться с кирпичей;
2. Дальше кладут стенки топки. Внутренняя часть должна быть выполнена из огнеупорного материала, а внешняя – из обычного керамического. При этом и связующий состав должен быть разным;
3. Затем формирование топки завершают. Нужно положить металлические уголки и пластину. Задняя часть должна быть обрезана таким образом, чтобы сформировался свод;
4. Следующие ряды нужны для формирования свода и газового куба. Уже в последнем ряду на этом этапе нужно установить дверцу, чтобы можно было прочищать сажу;
5. Дальше идет формирование дымохода. Он должен постепенно идти на сужение. Швы нужно качественно затирать, чтобы не копилась сажа. Последний ряд кладки – это уже дымовая труба. Просвет должен быть узким, всего 1 кирпич. Затем на кладку кладут заслонку;
6. Дальше нужно выложить на необходимую высоту трубу. Работы закончены. Осталось только просушить камин в течение 5 дней, а затем приступать к использованию. Нужно начинать понемногу протапливать его, чтобы швы и кирпичи не потрескались. И только после этого при желании можно приступить к его внешней отделке.

Расчет

Надежность и производительность зависит от правильного расчета всех элементов. Если нарушить любые показатели, высока вероятность снижение производительности устройства, а также попадания дыма из топочной камеры в комнату. Поэтому при расчете печи необходимо придерживаться таких правил:

1. Окно топочной камеры должно иметь размер не более 2-3% от общей площади обогреваемого помещения.
2. Ширина поточной камеры должны быть на 20-40% больше ее высоты.
3. Глубина камеры должна быть на треть меньше ее высоты.
4. Диаметр трубы дымохода должен составляет около десятой части размера окна топки. При этом данный показатель должен быть не меньше 15*28 см.
5. Дымоходная труба должна иметь коническую форму.

Для неопытного строителя существуют уже готовые таблицы с размерами всех элементов печи камина. Использование уже готовых проектов позволит упростить процесс строительства и гарантирует хороший результат. А самостоятельное выполнение расчетов позволяет спроектировать идеальную камин печь в зависимости от размера и особенностей дома.

Таблица размеров элементов печи камина

Важным элементом расчетов является определение необходимого количества кирпича. Для упрощения рекомендуется использовать готовые схемы порядовок.

Подробный расчет печи камина для изготовления своими руками:

Схема-порядовка, где желтым цветом обозначен шамотный кирпич

Полученное значение следует дополнительно умножить на 1,2. Это обеспечить необходимый запас в случае лома, а также позволит учесть использование половинок кирпича. Строительство печи камина по данной схеме потребует использование 360 шт. обычного и 60 шт. шамотного кирпича.

Достоинства и недостатки совмещённых отопительных приборов

К преимуществам каминопечей относятся:

• возможность быстрого нагрева помещения;
• хорошая теплоаккумулирующая способность;
• высокая производительность;
• теплоотдача на уровне лучших отопительных агрегатов;
• универсальность;
• возможность использования для отопления нескольких помещений;
• повышенная излучающая способность;
• наличие дополнительных функциональных элементов для приготовления пищи, сушки одежды или отдыха.

Что касается недостатков, то к ним относится низкий КПД и неэкономичность конструкции, работающей в режиме камина, необходимость чистки дополнительных дымовых каналов, потребность в хорошей вентиляции и качественном притоке воздуха. Явным минусом можно считать и сложность конструкции, а также внушительные габариты сооружения.

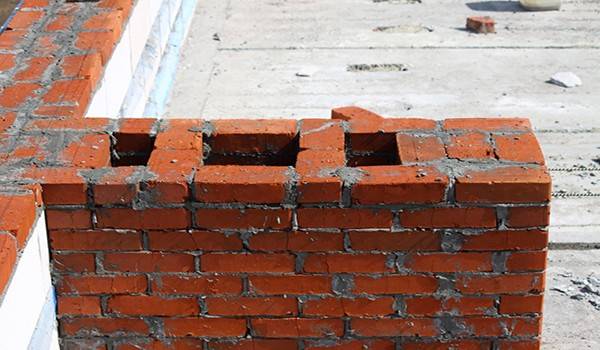

Установка дымоходной трубы

Инструкция по установке и кладке дымохода:

1. Для установки дымохода, в потолке делается отверстие;
2. Через отверстие труба из кирпича, выложенная согласно схеме выводится на крышу;
3. Труба должна дополнительно изолироваться специальными огнеупорными материалами, такими как: асбестовая плита, керамзит. Толщина защитного слоя должна составлять около 100-120 миллиметров;
4. С 54 по 65 ряд выкладывается сам дымоход;
5. На крыше также необходимо провести качественную гидроизоляцию. Для того чтобы в последующем осадки и грязь не попадали вовнутрь щелей;
6. Наверх трубы устанавливается зонт, изготовленный из металла. Он также необходим для защиты трубы.

Печь камин из кирпича- сборка дымохода

Печь камин из кирпича- сборка дымохода

Печь камин из кирпича с дымоходом

Печь камин из кирпича с дымоходом

Подробное видео в этой статье, поможет вам сделать такую печь самостоятельно.
