Как сделать коллектор из полипропилена своими руками – пошаговое руководство

Что из себя представляет коллектор

Коллектор — это устройство для разводки жидкости, которое часто называют гребенкой, видимо из-за внешнего сходства схемы коллектора с этим предметом. В сантехнических системах предназначен для распределения воды, например, с подающей трубы на несколько кранов без потери давления.

Соответственно, если два человека, например, в ванной и на кухне воспользуются водой, давление в трубах и напор воды будет равным для обоих.

Коллектор упрощает разведение воды в разные места, можно легко сделать разводку на стиральную машину, ванну, мойку, сливной бачок. От коллектора до потребителя идет одна целевая труба без лишних разводок и спаек, что не только упрощает, но и повышает надежность системы.

В отопительных системах гребенки применяются для распределения теплоносителя по контурам, отопление обычно разбивается на участки. Например, первым контуром служит радиаторная система отопления, вторым идет теплый пол на том же этаже. При этом требуется распределить теплоноситель от нагревателя к контурам и сделать возвратную замкнутую систему.

Без коллектора такая конструкция окажется крайне сложной, потребуется гораздо больше усилий и материала, для того, чтобы реализовать отопление, будет трудоемкой в обслуживании и менее надежной в эксплуатации.

Коллектор же распределяет теплоноситель с равномерным давлением, и возвращает теплоноситель со всех контуров обратно в нагреватель. Такой метод делает замкнутую систему простой и надежной.

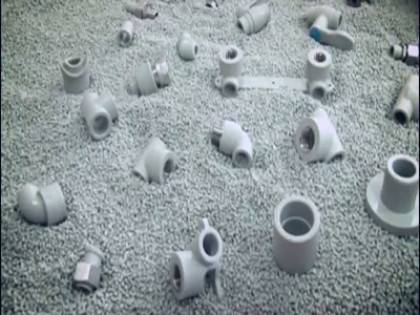

Характеристика полипропиленовых коллекторов

Полипропилен — не токсичен, при нормальной эксплуатации полностью безвреден как для пользователя, так и окружающей среды. Вредные пары материал способен выделять только при горении. Температура плавления полипропилена – 160 – 170 ºC.

Рекомендуем ознакомиться: Запорная арматура и ее применение в трубопроводных системах

Соответственно, материал без проблем выдерживает работу в отопительных системах. Но недостаток полипропилена – низкий порог температуры стеклования. При t от -10 до -20 ºC материал становится твердым и хрупким, теряет упругость. Потому, применение полипропилена на холоде нецелесообразно.

В остальном полипропилен надежный и удобный в монтировании материал, который можно достаточно гибко использовать как в сантехнике, так и в отоплении.

Важное преимущество материала — цена. Она ниже, чем на стальные трубы

https://youtube.com/watch?v=AxN2HglsdX4

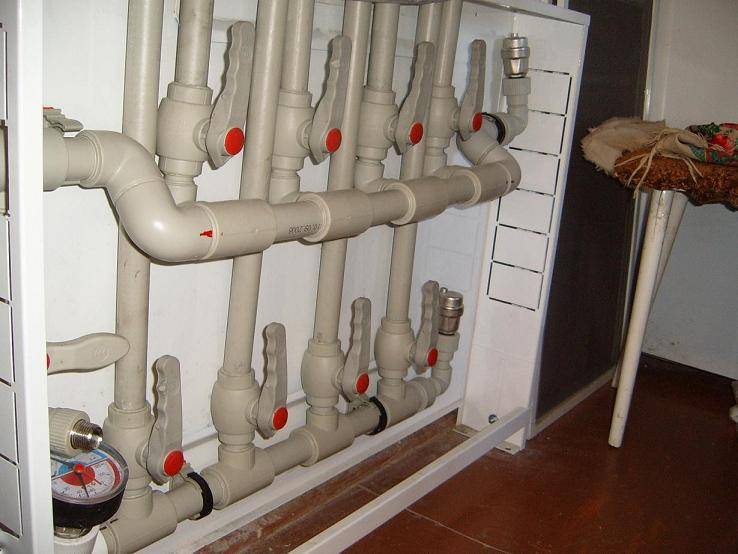

Сборка коллектора своими руками

Несмотря на более низкую по сравнению с металлическим коллектором стоимость, полипропиленовый распределитель является достаточно дорогим изделием. Именно поэтому многие домашние мастера изготавливают коллектор самостоятельно, к тому же сегодня на рынке материалов предостаточно.

При выборе труб для корпуса гребенки нужно учитывать, что их диаметр должен быть в 3 раза больше диаметра труб контура.

Основные мероприятия по изготовлению гребенки заключаются в следующем:

  • Измеряется расстояние между патрубком на выходе и входе контура.
  • Из полипропиленовой трубы соответствующего диаметра вырезается отрезок нужной длины.
  • С помощью паяльного оборудования устанавливаются патрубки для монтажа контура.

Все мероприятия нужно проводить по заранее составленному плану, поскольку полипропиленовые конструкции являются неразборными, то есть при неправильном монтаже как коллектора, так и самого отопления придется заменять все материалы. Соблюдение элементарных правил монтажа коллектора позволит обеспечить надлежащее и комфортное функционирование системы отопления в вашем доме. К тому же инженерная коммуникация, созданная своими руками, станет предметом гордости любого хозяина. И для достижения этих целей у полипропилена нет конкурентов.

Как выбрать полипропиленовые трубы

Пластиковые трубы производятся с соблюдением требований ГОСТа 52145-2003 на полипропиленовые трубы для водоснабжения. Его требованиями руководствуются при производстве продукции из других пластиков.

Смотреть видео

Полипропиленовые трубы: виды, фитинги, комплектующие. Мастер-класс по пайке труб // FORUMHOUSE

Watch this video on YouTube

Содержание маркировки

Первое, на что нужно обращать внимание при подборе полипропилена для водоснабжения — это его маркировка. Она состоит из нескольких условных обозначений

Одно из них информирует о материале изготовления, а, следовательно, о его свойствах:

  1. Трубы, для производства которых используется гомополипропилен, обладающий повышенной прочностью. Ему соответствует обозначение РРН. Основное применение – для водопроводов холодной воды, а также систем вентиляции.
  2. Еще одна маркировка – РРВ. Такие полипропиленовые трубы пригодны для устройства теплых полов, а также для целей, предусмотренных предыдущим пунктом.
  3. Наиболее распространенным является третий вид. Материалом для него служит рандомсополимер полипропилена, которые обеспечивает использование продукции из такого материала на системах отопления, горячего и холодного водоснабжения.
  4. Особенный вид, позволяющий использовать их при температурах порядка 95 градусов, обозначается PPs.

Какие лучше выбрать полипропиленовые трубы для водопровода, зависит от конкретного объекта, конструкции системы, а также предпочтений застройщика.

Смотреть видео

Полипропиленовые трубы и фитинги: виды, маркировка, монтаж

Watch this video on YouTube

Цветовые решения

Это фактор, который, прежде всего, обращает на себя внимание. Полипропиленовые трубы выпускаются в белом, сером, зеленом или черном цветах

Тем не менее, он практически не говорит ни о чем. Единственное отличие предназначено черному цвет – это говорит о его устойчивости к воздействию жесткого ультрафиолетового излучения.

Кроме указанных обозначений на маркировке указывается информация о производителе продукции, размере, ссылка на ОРД ( ГОСТ или ТУ), а также о классе условий эксплуатации изделия.

Использовать или нет кустарный коллектор

Если вы хотите сэкономить, и вам нужно подключить всего 3 — 4 контура пола, то стоит потратить время на изготовление полипропиленового устройства своими руками. Главное, надёжно загерметизировать места пайки, чтобы не произошла течь.

При наличии тёплого пола с большим количеством ветвей, рекомендовано применять латунные фитинги. Они более надёжные, однако по размеру такая гребёнка выйдет очень громоздкой, но зато вы сможете сократить свои расходы.

Подводя итог можно сказать, что коллектор собранный своими руками, при грамотном подходе, будет качественно работать, и сможет уберечь семейный бюджет от  больших трат, при обустройстве обогревательной системы. Сборку и подключение коллекторной группы надо делать строго по схеме, и тогда водяной пол прослужит вам долгие годы.

1 Какую разводку полипропиленовых труб для дома выбрать

Это самый первый вопрос, который предстоит решить всем, кого интересует система отопления из полипропилена. Существует два типа разводки – верхняя и нижняя. В первом случае трубопровод (подающий) прокладывается на чердаке либо под потолочной поверхностью. А стояки спускаются от него вниз. К ним подсоединяют приборы отопления. Обратный трубопровод при верхней разводке из полипропиленовых труб прокладывают в погребе частного дома либо по полу.

Подобная схема рекомендована для ситуаций, когда вода в отопительной системе циркулирует по естественному принципу. Также верхняя разводка выполняется при невозможности скрытого монтажа полипропиленовых труб.

Верхняя разводка полипропиленовых труб в доме

При обустройстве таких систем обратите внимание на следующие важные советы:

  1. На чердаке обязательно следует установить своими руками воздухоотводчик, который будет стравливать в автоматическом режиме воздух из отопительной системы, и специальный расширительный бак. Последний необходим для защиты трубопровода и оборудования от перепадов давления.
  2. Разрешается не использовать циркуляционный насос.

При нижней схеме разводки оба трубопровода (обратный и подающий) прокладывают под потолком погреба либо по полу цокольного (первого) этажа частного дома. Причем трубы укладывают параллельно друг к другу. Такая схема применяется при отдельной подаче горячей воды в каждый отопительный стояк.

Самодельный коллектор

Важно соблюдать направление

Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.

Количество контуров, куда будет направлен теплоноситель. Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики. Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее. Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).

Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)

Обращаем ваше внимание на некоторые нюансы подключения

Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки. Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца. Подающие контуры систем отопления врезаются или сверху, или снизу.

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).

Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.

Процесс изготовления

Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту. Они утверждают, что с ним проще работать

Они утверждают, что с ним проще работать.

Итак, вот последовательность изготовления:

По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы. Они соединяются по конструкции чертежа в соответствии с назначением каждой. Соединение производится при помощи сварочного аппарата. Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются. Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне. Коллектор надо покрасить и высушить. Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.

Более простой вариант

Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.

Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.

gidotopleniya.ru

Принцип работы коллектора для теплых полов

Коллектор — элемент смесительно-распределительного узла, без него нормальная работа системы отопления невозможна. Его предназначение:

  • распределять теплоноситель;
  • контролировать уровень нагрева жидкости.

Суть работы узла — смешивать теплоноситель идущей из различных систем обогрева, и имеющих разный уровень нагрева (тёплый пол, радиатор). После смешивания жидкости до температуры нужной для гидрополов, она направляется в отопительные контуры. Пройдя по магистрали пола, остывший поток воды под воздействием насоса движется в коллектор, где он подмешивается к горячей, и снова подаётся в пол.

Такой принцип действий обеспечивает стабильный и одинаковый уровень обогрева комнат.

Требования к монтажу ↑

Самыми базовыми требованиями к монтажу такого рода системы отопления является наличие в ней основных элементов, соответствующего оборудования, комплектующих и крепежей:

котел – может являться элементом нагревания, а может быть сооружен сверху на источнике нагрева – каменной угольной печи;

трубы ПП – их функция транспортировать и обеспечивать эффективную циркуляцию горячей воды с подводкой к радиаторам;

радиаторы – являются непосредственными элементами обогрева помещения;

соединительная арматура – необходима при различных видах соединения полипропиленовых труб (это фитинги, переходники, тройники, крестовины и прочие элементы);

крепежи – такая оснастка нужна в любом монтажном деле, ведь без нее не обходится ни одна установка какой-либо трубопроводной системы (держатели, шурупы, дюбеля, фум-лента для уплотнения соединений и прочие материалы).

Для тех участков соединений трубопровода из полипропилена, где требуется сварка, нужны следующие приборы, материалы и инструменты:

специальный сварочный аппарат;

труборез, нож или кусачки;

шейвер для зачистки обрезанных краев труб;

Кроме тщательной подготовки всех необходимых инструментов, следует также помнить ряд правил, требований и рекомендаций, которые помогут в процессе работы с полипропиленовыми трубами:

  • не стоит размещать трубы в местах, где находятся источники тепла превышающие нагрев до 130˚С (печи, обогреватели и прочее), иначе трубы начнут вздуваться в некоторых местах;
  • разрезайте трубы на отрезки при помощи исключительно специальных инструментов: нож для резки труб, труборез или кусачки. Если не следовать этой рекомендации труба на ее краю от неправильного механического воздействия может треснуть;
  • при разрезах труб из полипропилена придерживайтесь строго прямого угла – 90˚;
  • разделение на отрезки ПП труб позволит продлить сроки их эксплуатации, а при необходимости оперативно осуществить ремонт;
  • запаситесь большим количеством держателей, устанавливайте их друг от друга на расстоянии 0,5 метра и тогда ваши трубы не будут провисать, когда по ним будет течь горячая вода;
  • перед началом работы все участки труб, крепежных соединительных элементов, оборудования нужно проверить на наличие различных загрязнений. Особенно это касается самих труб – внутри них ничего не должно быть;
  • самой оптимальной температурой воздуха во время работы с полипропиленовыми трубами является температура не ниже 5 градусов тепла;

Видео о монтаже канализации своими руками, можно найти на странице со статьей: монтаж канализации своими руками.

Какой необходимо подобрать диаметр канализационной трубы для унитаза, смотрите в статье.

  • старайтесь защитить полипропиленовые трубы от каких-либо механических воздействий (не роняйте на них ничего тяжелого, не ударяйте ими об твердые предметы и т.д.);
  • для соединений не нужно самостоятельно нарезать резьбу на самих трубах – для этих целей существует специальные элементы – фитинги, которые уже имеют резьбу соответствующих размеров;
  • используйте для надежности креплений и соединений фум-ленту;
  • обязательно зачищайте края труб после их резки;
  • после спайки дайте спокойно полежать деталям около 2-5 минут, чтобы материал полностью затвердел;
  • следуйте всем инструкциями во время работы со сварочным аппаратом и выдерживайте необходимую температуру для спайки полипропиленовых деталей – не больше не меньше 260˚С;
  • сварка ПП труб обязательно должна производиться в хорошо вентилируемом помещении, которое находиться отдельно от спален, кухонь, где в данное время живут люди. Иначе, не смотря на то, что дым быстро выветривается, можно получить отравление организма от вдыхаемого горячего полипропилена;
  • после установки отопительной системы из полипропиленовых труб обязательно проведите тестовый запуск. В течение нескольких первых дней температуру воды нагревают постепенно, также не спеша увеличивают и нагрузку давления скоростей подачи в систему горячей воды. Лучше не торопиться, чем потом все переделывать.

Лучевая схема и теплый пол

Лучевая схема позволяет совмещать самодельный коллектор для отопления и систему «теплый пол». Но такая конструкция имеет ряд особенностей.

До того, как приступить к работе по ее созданию, необходимо с ними ознакомиться:

  • установка коллектора отопления должна производиться при условии, что он будет снабжен регулировочными вентилями и термостатическими клапанами на абсолютно всех контурах;
  • при разводке труб для системы теплообеспечения «теплый пол» непременно используют электротепловые приводы и термостатические головки. Благодаря данным устройствам, «теплые полы» смогут быстро реагировать на изменение температурного режима и поддерживать необходимый микроклимат в каждом из помещений;
  • вариант для обустройства распределительной системы бывает разным – типовым (выполненным по стандартной схеме) и индивидуальным. Особого внимания заслуживает последний способ. В данном случае котел работает в нормальном режиме без значительных температурных скачков, а топливо расходуется экономно.

Что из себя представляет коллектор

Коллектор — это устройство для разводки жидкости, которое часто называют гребенкой, видимо из-за внешнего сходства схемы коллектора с этим предметом. В сантехнических системах предназначен для распределения воды, например, с подающей трубы на несколько кранов без потери давления.

Соответственно, если два человека, например, в ванной и на кухне воспользуются водой, давление в трубах и напор воды будет равным для обоих.

Коллектор упрощает разведение воды в разные места, можно легко сделать разводку на стиральную машину, ванну, мойку, сливной бачок. От коллектора до потребителя идет одна целевая труба без лишних разводок и спаек, что не только упрощает, но и повышает надежность системы.

В отопительных системах гребенки применяются для распределения теплоносителя по контурам, отопление обычно разбивается на участки. Например, первым контуром служит радиаторная система отопления, вторым идет теплый пол на том же этаже. При этом требуется распределить теплоноситель от нагревателя к контурам и сделать возвратную замкнутую систему.

Без коллектора такая конструкция окажется крайне сложной, потребуется гораздо больше усилий и материала, для того, чтобы реализовать отопление, будет трудоемкой в обслуживании и менее надежной в эксплуатации.

Коллектор же распределяет теплоноситель с равномерным давлением, и возвращает теплоноситель со всех контуров обратно в нагреватель. Такой метод делает замкнутую систему простой и надежной.

Характеристика полипропиленовых коллекторов

Полипропилен — не токсичен, при нормальной эксплуатации полностью безвреден как для пользователя, так и окружающей среды. Вредные пары материал способен выделять только при горении. Температура плавления полипропилена – 160 – 170 ºC.

Рекомендуем ознакомиться: Как правильно согнуть полипропиленовую трубу в домашних условиях и избежать деформации

Соответственно, материал без проблем выдерживает работу в отопительных системах. Но недостаток полипропилена – низкий порог температуры стеклования. При t от -10 до -20 ºC материал становится твердым и хрупким, теряет упругость. Потому, применение полипропилена на холоде нецелесообразно.

В остальном полипропилен надежный и удобный в монтировании материал, который можно достаточно гибко использовать как в сантехнике, так и в отоплении.

Важное преимущество материала — цена. Она ниже, чем на стальные трубы

Особенности лучевой схемы коллекторов для отопления

Оптимальной может считаться схема коллектора отопления из полипропилена, которая изображена на фото, в том случае, когда дом имеет несколько этажей или в здании насчитывается большое количество комнат и подсобных помещений.

Так, схема подключения коллектора отопления подразумевает, что он будет установлен на каждом этаже (иногда их может быть несколько), а уже от него производится разводка труб. Как правило, инструкция предусматривает, что монтаж элементов отопительной системы выполняется в стены или цементную стяжку.

Составлять проект отопительной конструкции и ее разветвления следует перед началом ремонтных работ, чтобы потом не портить основание для укладки напольного покрытия.

Нюансы самодельной работы

Главным условием для корректной работы отопления является создание в системе гидравлического баланса. Кольцевой коллектор для отопления должен иметь такую же пропускающую способность входящего патрубка (сечение основной трубы, подведенной к подающей магистрали) как и сумма тех же показателей во всех контурах. К примеру, для системы, имеющей 4 контура, это выглядит так:

D = D1 + D2 +D3 +D4

Изготавливая коллектор отопления своими руками, помните, что расстояние между подающим и обратным участком трубы должно составлять величину, равную не менее шести диаметрам гребенки.

При монтаже устройства учитывают следующие нюансы:

  • электрический бойлер или газовый котел подключают к верхним или нижним патрубкам
  • циркуляционный насос врезается только с торцевой стороны гребенки
  • отопительные контуры подводят к верхней или нижней части коллектора.

Для отопления дома с большой площадью, циркуляционные насосы устанавливают на каждый контур. Кроме того, для выбора оптимального объема теплоносителя, на каждом входном и выходном патрубке устанавливают дополнительное оборудование – балансировочные расходомеры и клапаны для регулировки. Эти приспособления ограничивают приток горячей жидкости к отдельно взятому патрубку.

Чтобы коллектор котельной разводки выполнял возложенные на него функции в полном объеме, нужно чтобы длина всех подведенных к нему контуров была приблизительно одной длины.

Можно дополнительно (но необязательно) при изготовлении коллекторов отопления оборудовать смесительный узел. Он состоит из труб, которые соединяют между собой входную и обратную гребенку. В этом случае, для регулирования количества холодной и горячей воды в процентном соотношении, монтируют двух или трехходовой клапан. Он управляется сервоприводом закрытого типа, на который поступает сигнал от установленного в контуре отопления датчика температуры.

Вся эта конструкция позволяет регулировать температуру нагрева того или иного помещения или отдельного контура. Если на коллектор в котельной поступает слишком горячая вода, то в систему увеличивается приток холодной жидкости.

Для сложной системы отопления, в которой установлено несколько коллекторов, устанавливают гидрострелку. Она улучшает работу распределительных гребенок.

Коллектор для котельной, который вы изготовите самостоятельно, обеспечит нормальное функционирование отопления только в случае точного подбора параметров обводки системы. Поэтому сначала нужно доверить расчеты профессионалу, а потом уже приступать к работе.

Помните, что комфортная температура в доме зависит от множества факторов. Только полностью сбалансированная система обеспечит корректную работу отопления.
