Как сделать коллектор системы отопления своими руками

Материалы для изготовления

Для изготовления коллекторного узла можно использовать трубы: металлические (круглого и прямоугольного сечения) или полипропиленовые. Соединение отводящих контуров с коллекторной трубой производится через шаровые или вентильные краны, с помощью которых регулируется подача теплоносителя на каждый участок отопительной системы.

Узел из полипропилена

Для этого используются куски полипропиленовой трубы, к примеру, диаметром 32 мм (можно остатки от сооружения отопительной системы дома) и несколько фитингов в виде тройников размерами 32/32/32 — его устанавливают на конце коллекторного узла, и 32/32/16 — промежуточные элементы для соединения с отводящими каналами по участкам.

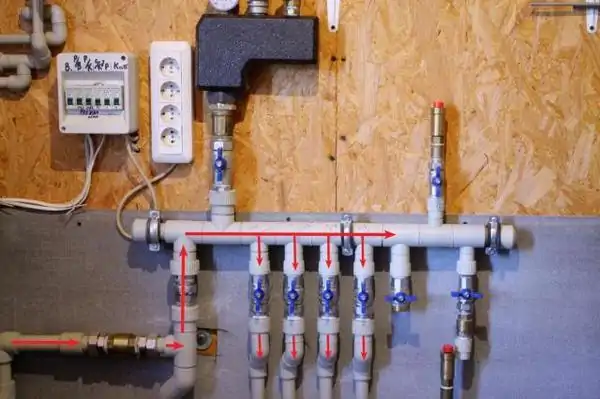

Фото 1. Коллектор для системы отопления, изготовленный из полипропилена. Красными линиями обозначен поток теплоносителя.

Первый тройник монтируют перпендикулярно основной трубе. Два внешних его патрубка, расположенные вертикально, соединяют так: к верхнему соединяется воздухоотводчик, к нижнему сливной кран. К противоположному концу коллекторной установки монтируется вентиль или шаровой кран. От него будет идти труба в сторону котла.

Промежуточные тройники соединяются в одну конструкцию, которая и будет называться коллектором. Поэтому сначала собирается коллекторная установка путём сваривания тройников 32/32/16 с кусками труб 32 мм, после чего устанавливается тройник 32/32/32 и с противоположной стороны кран. Далее присоединяются к промежуточным фитингам краны или вентили на патрубки 16 мм. Именно с их помощью и будет проводиться настройка подачи теплоносителя в каждый контур.

Преимущества устройства из полипропилена

В первую очередь надо отметить дешевизну конструкции, потому что для этого придётся лишь приобрести небольшое количество тройников и кранов. Другие достоинства:

• если грамотно провести сварку, то такая конструкция не будет подтекать;
• полипропилен не подвержен коррозии, не гниёт и не изменяет своих характеристик под действием воды и высоких температур;
• небольшой вес прибора;
• простота монтажа.

Из латунных фитингов

Для сборки такой установки используют фитинги и вентили из латуни.

Для этого надо те же тройники соединить двусторонними муфтами посредством резьбового соединения с обязательной намоткой на резьбу герметизирующего материала.

При этом, если резьба на тройниках внутренняя (что чаще всего и встречается), то муфты должны быть с внешней резьбой и поджимающими гайками.

Количество тройников — количество контуров, плюс один. Последний устанавливается на конец коллектора и соединяется двумя патрубками со сливным краном и воздухоотводчиком.

Из профильной трубы

Это самый сложный процесс, связанный со сварочными работами по металлу. Здесь требуются навыки и опыт, потому что сварка двух труб требует полного проваривания стыка во всю толщину соединяемых изделий.

Предварительно на бумаге рекомендуется набросать эскиз с точным определением мест расположения патрубков. В качестве патрубков берутся сгоны диаметром, соответствующим размерам труб отводящих контуров. Параметры на бумаге переносятся на профилированные трубы, используемые в качестве коллектора. Их сечение или 80х80, или 100х100 мм.

Фото 2. Коллектор для отопления, изготовленный из профильных труб. Красным цветом обозначен горячий теплоноситель, синим — холодный.

На них с одной стороны наносятся места расположения патрубков с точным обозначением внешнего диаметра. После чего газовым резаком или плазморезом вырезаются отверстия. К ним строго перпендикулярно привариваются сгоны. С одного торца большая труба закрывается металлической заглушкой (крепление производится электросваркой).

С другой стороны устанавливается такая же заглушка, в которой предварительно вырезается отверстие под соединение с вентилем или краном. То есть, в отверстие врезается сгон. Места сварки обязательно зачищаются металлической щёткой от окалин.

Два таких элемента соединяются в одну конструкцию путём установки между ними металлических профилей. Один соединяется с контуром подачи теплоносителя, второй с контуром обратки. Лучше, если обозначить разные группы разным цветом: красный используется для подачи, синий для обратки.

Дополнительные приспособления, которые устанавливаются в коллекторы

Схема устройства солнечного коллектора.

Чтобы производить автоматическую регулировку устройства теплого пола, в коллекторную конструкцию можно установить датчики погоды. Если на улице резко похолодает, интенсивность подогрева увеличится. Датчик погоды будет подавать сигналы на включение и отключение котла. Стоит заметить, что регулировка ручным способом является неэффективной. Датчики, которые зависят от погоды, будут проверять температуру несколько раз в минуту. Если появится необходимость, сервоприводы будут проворачивать вентиль в какую-либо из сторон на 5°.

Для того чтобы собрать простейший коллектор, нужно подготовить следующие элементы:

• смесительный клапан;
• ниппель;
• переходник;
• тройник;
• колено;
• муфта;
• насос для циркуляции;
• шаровый кран;
• соединитель коллектора;
• коллектор;
• внешние и внутренние соединители;
• приспособление для отвода воздуха.

Схема вакуумного коллектора.

Многоконтурный коллектор для теплого пола своими руками собрать тоже не очень сложно. Он включает в себя следующие элементы:

• термоголовка с датчиком;
• смесительный клапан;
• муфта;
• гайка;
• тройник;
• ниппель;
• насос для циркуляции с подсоединенными кранами;
• заглушка;
• коллекторное устройство;
• шаровые краны;
• фитинги;
• накидные гайки;
• металлопластиковые трубы.

Если к коллекторной конструкции планируется подсоединять трубы системы «теплый пол», то для их фиксации следует применить фитинги для обжима. Перед фиксацией на трубе нужно сделать неглубокую фаску, чтобы труба могла плотно входить в гнездо для посадки. После установки и подключения коллекторной конструкции к котлу и к отопительной системе понадобится опрессовать трубы и проверить их на работоспособность. Опрессовку следует проводить приблизительно 3-5 часов. В таком случае даже при маленькой течке она сможет проявить себя. Несколько часов система будет прогрета на максимальном уровне. Вся коллекторная конструкция должна быть помещена в специальный шкаф, который устанавливается на стенку вблизи котла отопления или возле места подсоединения к теплому полу.

Стандартные конструкции подобного типа в большинстве случаев рассчитываются на 2-12 контуров. Сегодня в строительных супермаркетах можно найти приспособления различного уровня сложности. Самое простое устройство имеет вид трубы, стандартный диаметр отверстия составляет 1 дюйм, диаметр выходящего канала при этом равен 0,5 дюйма. Подобные элементы в данном случае снабжаются затворками. К подобной конструкции нужно докупить насосное оборудование, клапан для выпуска воздуха и систему контроля. Сервоприводы и термометры устанавливать необязательно. В процессе приобретения или изготовления конструкции для теплого пола своими руками следует руководствоваться собственными финансовыми возможностями. Исходить нужно также из того, какого типа конструкция будет нужна.

Собрать коллекторную конструкцию сможет практически каждый желающий. Для этого следует использовать одну из существующих схем.

Самостоятельное изготовление коллектора

Для изготовления распределительной гребенки составляется схема, в которой учитываются все используемые материалы. О правилах расчета размеров конструкции было сказано выше. Но кроме них следует учитывать, что материал изготовления распределительного коллектора теплоснабжения своими руками должен будет выдержать все виды нагрузки – температурную и давление.

Процесс изготовления сварного коллектора

В качестве исходного материала лучше всего использовать трубу квадратного сечения. Это относится к стальным коллекторам для теплоснабжения. Она проще поддается обработке – уменьшается трудоемкость процесса установки патрубков. Форма не будет оказывать влияние на работу систему отопления.

Важно только правильно рассчитать коллектор для конкретного отопления с учетом всех факторов. Для традиционной схемы лучше всего делать стальные конструкции, так как они имеют продолжительный срок эксплуатации и меньше подвержены поломкам, чем полимерные аналоги. В водяном теплом полу успешно применяются как полипропиленовые коллекторы для теплоснабжения, так и стальные

В водяном теплом полу успешно применяются как полипропиленовые коллекторы для теплоснабжения, так и стальные.

Порядок изготовления распределительной гребенки.

1. Нарезка заготовок. В первую очередь необходимо сделать основной корпус и патрубки для него.
2. Сборка конструкции. Для изготовления стального самодельного коллектора в систему отопления понадобится сварочный аппарат. Соединение патрубков в полипропиленовом аналоге выполняется с помощью температурной сварки.
3. Проверка конструкции. Для этого необходимо заполнить ее водой и создать максимально допустимое давление, которое может быть в отоплении. Не допускается наличие протечек.

Нередко отказываются делать сварной коллектор для теплоснабжения самостоятельно. Это обусловлено отсутствием соответствующего инструмента. Альтернативный способ изготовления – приобретение отдельных комплектующих. Лучше всего выбирать элементы от одного производителя. Таким образом можно обеспечить надежную работу конструкции.

При изготовлении полипропиленовой гребенки желательно использовать трубы большого диаметра. Они должны иметь армирующий слой. В противном случае возможна температурная деформация.

Самодельный коллектор

Важно соблюдать направление

Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.

• Количество контуров, куда будет направлен теплоноситель.
• Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики.
• Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее.
• Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).

Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)

Обращаем ваше внимание на некоторые нюансы подключения

• Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки.
• Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца.
• Подающие контуры систем отопления врезаются или сверху, или снизу.

Четырехходовой коллектор

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).

Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.

Процесс изготовления

Схема распределителя

Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту

Они утверждают, что с ним проще работать.

Итак, вот последовательность изготовления:

• По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы.
• Они соединяются по конструкции чертежа в соответствии с назначением каждой.
• Соединение производится при помощи сварочного аппарата.
• Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются.
• Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне.
• Коллектор надо покрасить и высушить.
• Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.

Более простой вариант

Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.

Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.

Читайте далее:

Как сделать воздушный солнечный коллектор своими рукам

Для чего нужен коллектор в системе отопления?

Можно ли сделать теплообменник для печи своими руками

Как сделать котел на дровах длительного горения своими руками

Как сделать экран для батареи отопления своими руками?

В качестве совета

Во избежание не эстетичного внешнего вида, как на рисунке ниже, необходимо тщательно подойти к вопросу длин труб при их заготовке.

Как пример хорошей работы при сборке распределительного узла приведено фото ниже:

Чтобы достичь такого результата, необходимо подбирать длину ниппелей из труб, что позволит обеспечить плотное прилегание тройников.

На фото нанесены стрелки указывающие направления движения теплоносителя. Как правило, хорошим тоном будет, если подобное сделано непосредственно на трубопроводе. Это облегчает чтение и понимание схемы распределительного узла.

После завершения сборки узла из тройников и труб, его необходимо закрепить на стене. Далее уже можно устанавливать остальные элементы: циркуляционный насос, краны, воздуходувки, клапаны

Важно помнить, что более тяжелые детали должны быть закреплены непосредственно к поверхности, а не создавать нагрузку на узел. При необходимости в распределитель могут быть добавлены расходомеры и регулировочные органы. Такие изделия можно приобрести отдельно

Такие изделия можно приобрести отдельно.

Установка системы

Устанавливать коллекторную систему необходимо еще на стадии проектирования и строительства частного дома. Поскольку после укладки финишного напольного покрытия монтирование этой системы крайне нецелесообразно и трудоемко. Единственный способ установки — открытый монтаж.

Монтаж гребенки

При горизонтальной разводке отопительной системы для установки регулировочного оборудования, циркуляционного насоса и распределительного узла потребуется коллекторный шкаф. Его размещают в нишах помещений, которые защищены от влаги. Как правило, для этого оборудуют место в кладовке, гардеробной или прихожей.

Во время организации отопления двухэтажного дома необходимо разместить несколько коллекторных групп, по одной на этаж. Дополнительные распределительные гребенки дадут возможность создать примерно одинаковую длину контура.

В качестве варианта можно выбрать схему, когда первая группа отвечает за подачу теплоносителя по отдельным контурам, а другая является основным элементом во время устройства «теплого пола».

Число входов и выходов распределительного узла всегда должно равняться количеству находящихся на этаже отопительных приборов. Для каждого помещения необходимо проложить свою ветку, которая, соединив собой несколько радиаторов, сможет реализовать тупиковую либо попутную систему.

Чтобы снизить затраты на подсоединение отопительных батарей, используют «проходную» систему. Во время установки этой схемы несколько последовательно соединенных между собой радиаторов воспринимаются как единый элемент.

Способы укладки

Во время коллекторной разводки, как правило, используют способ монтажа трубопровода в цементную стяжку. При этом толщина стяжки делается в районе 60−70 мм, этого вполне хватает для «замоноличивания» разводки. Однако с учетом СНиП монтировать в цементное основание можно лишь цельные соединения, для чего зачастую применяют металлопластиковые трубы сечением 15 мм. Благодаря тому, что они эластичны, трубопровод можно с легкостью укладывать под полом.

Если решено после запрессовки системы залить трубопровод стяжкой, то нужно перед этим обернуть трубы теплоизоляцией. Эта прослойка даст возможность минимизировать риск повреждения трубопровода под воздействием теплового расширения, так как трубы начнут «тереться» не о цементную стяжку, а о теплоизоляцию. Поверх стяжки необходимо уложить фанеру, а после сделать финишное напольное покрытие.

Также трубопровод может проводиться к батареям отопления сверху, к примеру, под подвесным потолком. Некоторые специалисты часто укладывают трубы наружным методом, устанавливая их вдоль стен и маскируя декоративными плинтусами. Однако этот вариант укладки неминуемо повлечет увеличение длины трубопроводной магистрали.

Трубы не советуют проводить под проемами дверей: в процессе монтажа дверного порога во время сверления труба может повредиться. Если трубы необходимо прокладывать сквозь стены, то, чтобы не допустить их деформации во время усадки дома, в отверстия вставляют гильзы.

На каждую выходящую от гребенки распределительную цепь отдельно нужно установить запорную арматуру. Чтобы можно было спускать скопившийся воздух, устанавливают:

• на батареях отопления — краны Маевского;
• на гребенке — воздуховыпускные вентили.

За счет того, что выходящая после распределительного узла каждая отопительная цепь является независимой системой, ее удобно применять во время организации «теплых полов».

Коллекторная схема отопления идеальна в плане эффективности. Автономная подача подогретой от котла воды в каждую батарею дает возможность создать комфортный микроклимат в каждом отдельном помещении. Высокая, в отличие от традиционных систем отопления, цена немного сдерживает популярность этого вида обогрева дома, но если деньги позволяют, то отопление с помощью коллекторной системы — это наилучший вариант.

Общие сведения

На сегодняшний день коллекторы, которые в народе называют гребенками, применяют для совокупного подключения ряда отопительных и сантехнических приборов. Внешне это устройство представляет цилиндрическую деталь с одним вводом и множеством отводов. Каждый отвод снабжается запорной арматурой. Принцип работы данного устройства следующий – вода или другая жидкость подается на ввод под давлением. Далее она распределяется по отводам, которые позволяют параллельно подключить несколько сантехнических приборов или, к примеру, несколько контуров системы теплого пола.

Коллекторное подключение позволяет обеспечить равномерный напор воды во всех сантехнических приборах при их одновременном включении. В случае использования гребенок в системах отопления, обеспечивается равномерный нагрев всех отопительных приборов (радиаторов или контуров теплого пола).

Схема использования коллекторов в системе теплого пола

Собрать гребенку из полипропилена своими руками довольно просто, причем для этого понадобится лишь набор тройников и шаровых кранов.

При этом устройство будет обладать рядом достоинств, таких как:

Устойчивость к коррозии. Герметичность, так как фитинги надежно свариваются друг с другом. Долговечность – на полипропиленовых стенках фитингов практически не оседает накипь. Дешевизна, благодаря тому, что цена полипропиленовых труб и фитингов не высокая. Надежность, так как полипропилен является достаточно прочным материалом. Возможность выполнить ровно столько отводов, сколько требуется. Возможность использовать изделие как для системы водоснабжения, так и для отопления.

По этим причинам многие специалисты предпочитают металлическим коллекторам устройства, собранные самостоятельно из полипропиленовых деталей.

Как самим сделать коллектор для теплого пола своими руками?

Собрать коллектор для тёплых гидрополов своими руками несложно. Но надо заранее ознакомиться, как он  работает, и произвести расчёты.

КОЛЛЕКТОР ДЛЯ ТЁПЛОГО ПОЛА – СВОИМИ РУКАМИ!!!

Смотрите это видео на YouTube

Расчет

Прежде чем приступать к расчёту:

1. Определите количество веток системы пола, согласно подготовленной схеме.
2. Выявите, какое число отопительных приборов, так же будут подсоединяться к данному узлу.
3. Определите способ регулировки и процесс контроля в гребёнке.
4. Выберите место установки устройства — оно влияет на конструктивные особенности и размещение патрубков.

После, можно переходить к расчёту всех параметров системы, таких как: температура теплоносителя, расход воды всеми контурами, определение места расположения участков.

Кроме того, чтоб прибор эффективно выполнял поставленную перед ним задачу, и не препятствовал перемещению жидкости, следует соблюдать такое правило — распределительный коллектор должен иметь диаметр с площадью сечения, которая  равна или больше S сечений всех труб магистрали.

Подбор материала

Для сборки самодельного коллектора потребуются:

1. Гребёнка — кусок трубы, имеющий отверстия, со  вставленными в них патрубками, для соединения с контурами тёплого пола. Конструкция продаётся в готовом виде, но можно сварить из металлических или полипропиленовых частей самим.
2. Регулирующие вентиля — они нужны для каждой ветки пола, устанавливаются на гребёнку подачи.
3. Воздухоотводчик — он необходим, чтобы сбрасывать воздух из магистрали.
4. Кронштейны — необходимы для крепления прибора к стене.
5. Сливной кран — через него будет сливаться теплоноситель.
6. Тройники и соединители.

Из этих стандартных деталей можно  самим смастерить коллектор. Кроме гребёнки, в распределительный узел тёплого пола входит: трёх или двухходовой кран, насос, запорные арматуры.

 Сборка

Сделать коллектор своими руками дело несложное. При использовании полипропиленовых комплектующих — их нужно спаять, соблюдая герметичность.

Процесс изготовления полипропиленовой гребёнки своими руками:

1. Свариваем блок подачи — берём ППУ трубу размером 32 мм и тройники такого же диаметра. Количество тройников зависит от числа контуров пола. Сначала отмеряем глубину захода трубы в тройник, и ставим метку. С помощью паяльника для полипропиленовых изделий спаиваем трубу с тройником.

1. Отмеряем от тройника по трубопроводу расстояние захода трубы в тройник, который мы измеряли ранее. По отмеченной линии производим отрез трубы и зачищаем края.

1. Припаиваем к нижнему выходу тройника муфту с краном.

1. Повторяем выше прописанные операции со вторым тройником. Полученную деталь привариваем к первой заготовке. Количество таких заготовок зависит от числа контуров тёплого пола.

1. Припаиваем к одному краю полученной гребёнки тройник, на котором будем размещать на одном конце воздухоотводчик, а на другом — шаровой сливной кран.
2. Прикручиваем шаровой кран, устанавливаем воздухосбрасыватель.

1. По такому-же принципу изготавливаем гребёнку обратки. Только вместо шаровых кранов, на патрубках размещаем регулировочные вентиля.

1. Фиксируем подготовленные гребёнки (подачу и обратку), на крепёжном кронштейне.

Остаётся данный узел для тёплого пола закрепить, подключить его к источнику питания, и подсоединить циркуляционный насос, он обеспечит движение теплоносителя.

Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

• Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
• Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

• Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
• Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
• В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
• Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
• Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).
