Двухтрубная система отопления: схемы, преимущества и недостатки

Схема двухтрубной системы отопления

Устройство системы отопления с принудительной циркуляцией может быть разным, что зависит от особенностей конкретного здания.

Вертикальная и горизонтальная схемы

Двухконтурная система отопления с принудительной циркуляцией может различаться направлением установки стояков: вертикальные или горизонтальные. Двухтрубная схема первого типа имеет следующие плюсы:

  • Позволяет подключать каждый этаж двухэтажного дома к стояку по отдельности;
  • Вертикальная установка предотвращает образование воздушных пробок.

Минусы вертикальной разводки ограничиваются только тем, что монтаж системы водяного отопления своими руками имеет увеличенную стоимость.

Горизонтальная система отопления частного дома используется чаще в зданиях с одним этажом. Радиаторы подключаются к такой системе двумя путями:

  • Лучевым или коллекторным;
  • Последовательным.

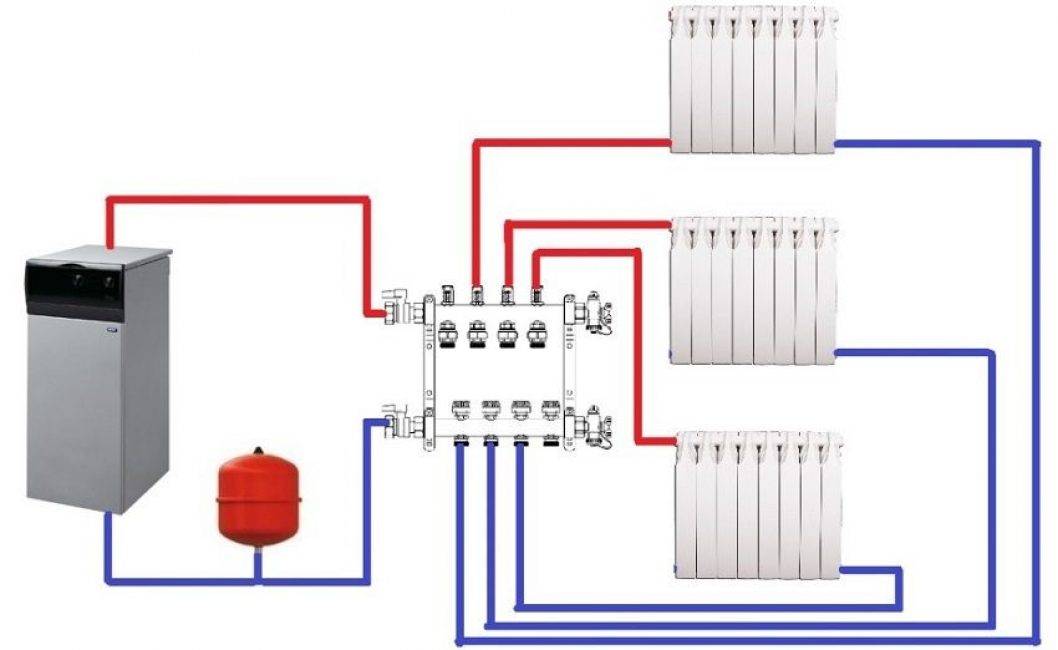

При коллекторной схеме подключения каждый радиатор получает теплоноситель по отдельности. У первого типа системы все отопительные приборы имеют общую пару отопительных контуров, которые объединяет коллекторная коробка. Плюсы первого варианта заключаются в отсутствии необходимости отрегулировать систему своими руками и контролировать проходимость запорной арматуры, температура радиаторов при этом будет одинаковой во всей системе. Однако цена на материалы выше из-за большего расхода труб. Последовательная схема подключения более проста и практична, позволяет легко отрегулировать температуру теплоносителя.

Читать также: Коллектор для водяного теплого пола: устройство, схема и монтаж

Верхняя и нижняя разводка

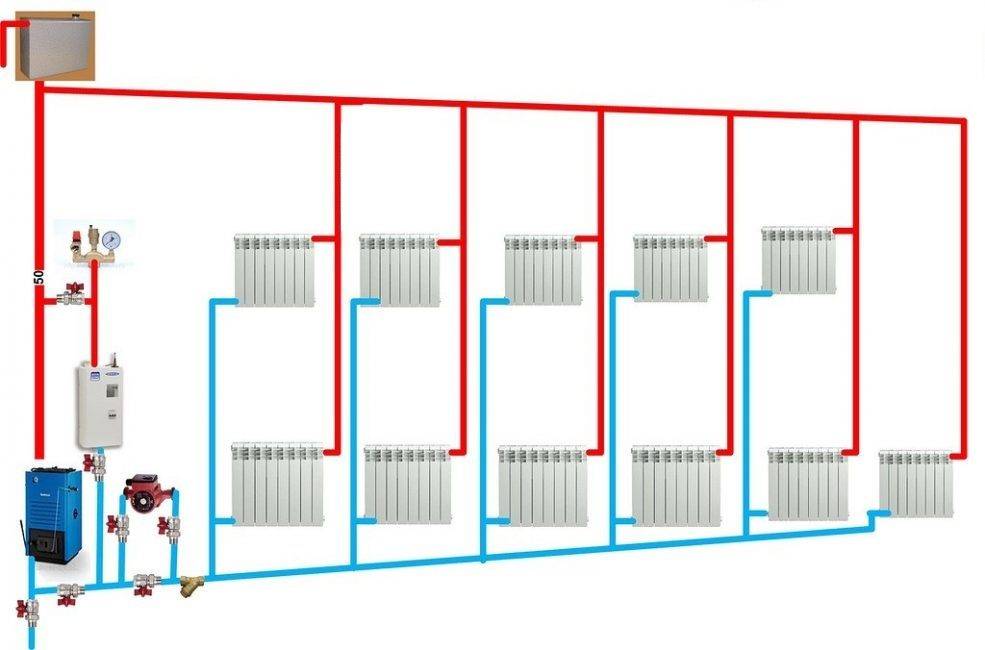

Двухтрубная система с верхней разводкой всегда вертикальна, а радиаторы в ней подключаются параллельно. В такой системе отопления двухэтажного дома обязательно должен присутствовать расширительный бак, монтирующийся в верхней точке подающего контура. Трубы обоих контуров должны устанавливаться с небольшим отклонением от горизонтали по ходу течения воды. Подпитка системы водой происходит через трубы отводящего контура. Холодная вода перемешивается с отводящимся теплоносителем, повышая его плотность и увеличивая напор циркуляции в системе отопления.

Читать также: Нормы и оптимальные значения температуры теплоносителя

Схема работы системы с принудительной циркуляцией такова: насос гонит нагретый теплоноситель на чердак двухэтажного дома, откуда вода спускается в нижние помещения по подающему контуру, попадая в радиаторы. Отдав в них свое тепло, вода утекает обратно в котел по обратке, трубы которой расположены ниже уровня установки батарей.

Двухтрубная система отопления с нижней разводкой отличается от предыдущего типа тем, что подводящий контур прокладывается своими руками рядом с отводящими трубами, вода подается снизу. Нижняя разводка применяется редко из-за того, что она имеет существенные минусы. В системе с нижней разводкой неизбежно образование воздушных пробок, что обусловливает необходимость снабжения всех конечных радиаторов кранами Маевского, через которые воздух должен стравливаться каждую неделю.

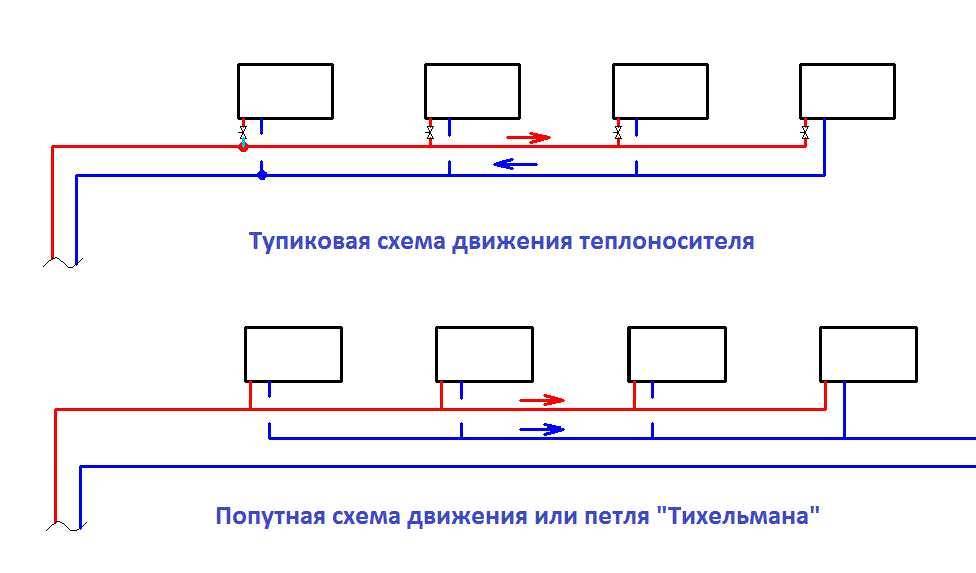

Тупиковая и попутная системы

Системы отопления с принудительной циркуляцией могут отличаться направлением течения теплоносителя. По этому признаку система бывает тупиковая и прямолинейная:

  • При попутном движении направление приводящего и обратного потоков совпадает;
  • Тупиковая циркуляция теплоносителя предполагает разнонаправленный ток воды.

Система с нижней или верхней разводкой также может быть открытого или закрытого типа. Отличие их в том, что открытая система является проточной, снабжается горячим теплоносителем централизованно либо имеет негерметичный контур. В закрытой системе с принудительной циркуляцией применяется нагрев теплоносителя в замкнутом контуре. Первая схема двухтрубной системы обычно используется в многоквартирных и многоэтажных домах, а вторая больше подходит для одно- или двухэтажного частного дома.

Читать также: Расширительный бачок для отопления открытого типа: расчет объема и установка

Состоит двухконтурная система отопления с нижней или верхней разводкой из следующих элементов:

  1. Нагревательного котла;
  2. Радиаторов;
  3. Труб и трубопроводного фильтра (грязевика);
  4. Расширительного бака;
  5. Арматуры для балансировки – вентилей, кранов, клапанов;
  6. Насоса в случае с принудительной циркуляцией;
  7. Группы безопасности и манометров.

Читать также: Расчет, выбор и установка циркуляционного насоса для теплого пола

Тип системы

На этапе проектирования автономной отопительной радиаторной системы важно выбрать тип расширительного бака – это влияет на функциональность системы, особенности ее обустройства и обслуживания, выбор приборов отопления

Двухтрубная система отопления

Расширительный бак – обязательный атрибут автономной отопительной системы, который позволяет компенсировать тепловое расширение жидкости в замкнутом контуре. Без этого элемента при нагреве теплоносителя трубы лопнули бы из-за увеличения давления.

Открытая система

Схема с открытым расширительным баком

В данном случае расширительный бак представляет собой негерметичную емкость (обычно с крышкой), которую требуется установить в верхней точке контура. Чаще всего элемент монтируют на чердаке дома или под потолком. Так как жидкость постепенно испаряется, необходимо регулярно проверять ее уровень и подливать из емкости или специально проведенного крана. При недостатке воды в системе теплоноситель может перегреться и вскипеть.

Расширительный бак открытого типа

Использование открытого расширительного бака:

  • делает невозможным использование антифриза вместо воды, так как при его испарении выделяются опасные для здоровья вещества
  • ограничивает выбор радиаторов отопления – не рекомендуется использовать стальные, поскольку в теплоноситель свободно проникает кислород, способствующий быстрой коррозии металла

Закрытая система

Двухтрубная закрытая отопительная система

Расширительный бак для закрытой системы представляет собой емкость с эластичной мембраной внутри. Теплоноситель расширяется, заставляя растянуться мембрану – при этом сжимается воздух в оставшейся части герметичного бака. При остывании жидкости мембрана возвращает свою форму.

Такая конструкция эффективно компенсирует резкое повышение или понижение давления в контуре. Это предотвращает выход из строя оборудования, продлевает сроки его эксплуатации.

Мембранный расширительный бак

Установка мембранного расширительного бака удорожает отопительную систему, но делает ее более надежной, удобной и эффективной. Такой бак можно смонтировать в любом подходящем месте, он не требует постоянных ревизий,  позволяет выбрать любой тип радиатора и вид теплоносителя – воду или антифриз. Использование антифриза дает возможность не бояться перемерзания трубопровода, если в мороз котел перестанет работать.

Водяной насос для частного дома или дачи: виды, принцип действия и критерии выбора (Фото & Видео) +Отзывы

Типы и достоинства двухтрубной отопительной системы

Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.

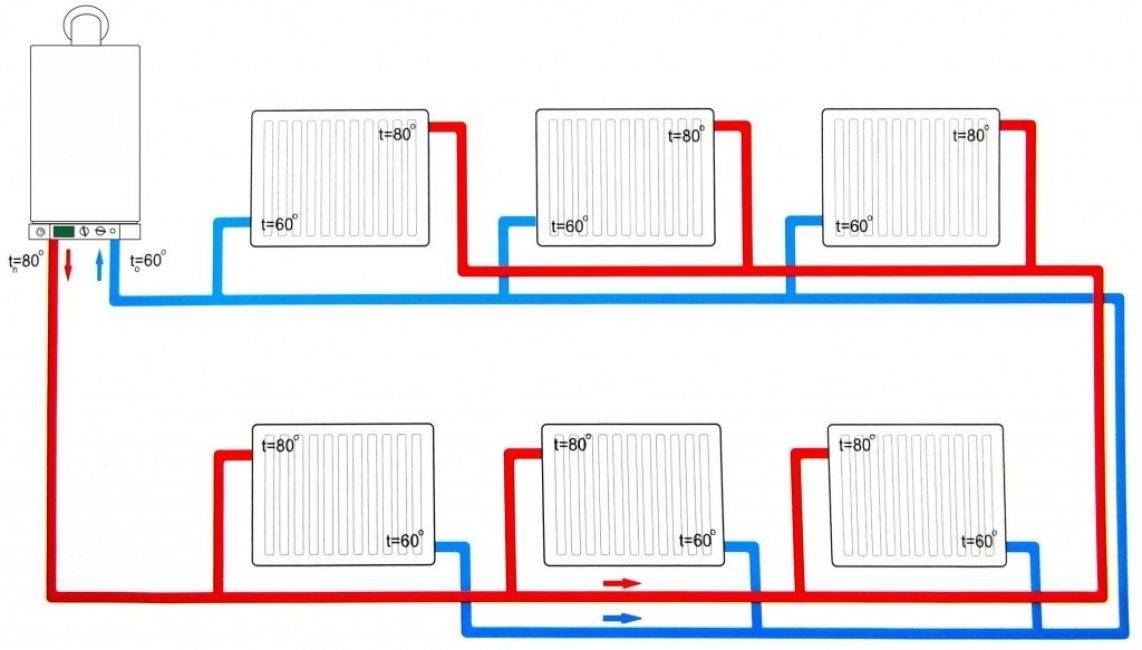

В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.

Схема двухтрубной системы отопления

Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.

Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.

Основные элементы двухтрубной системы отопления

Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.

Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.

Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.

Система отопления частного дома

Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения  трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.

Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.

Горизонтальная двухтрубная система отопления

Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.

Вертикальная двухтрубная схема отопления

Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.

Подключение радиаторов к двухтрубной системе

Установленные батареи присоединяются к магистралям в процессе монтажа, правильное подключение радиаторов отопления при двухтрубной системе – это боковое либо диагональное. Все существующие способы показаны на рисунке:

Как видите, способ №2 не рекомендован к исполнению, поскольку при таком присоединении часть отопительного прибора не прогревается, особенно верхние углы.

К какому температурному балансу приводит нижнее подключение радиатора к двухтрубной системе, хорошо иллюстрируют рисунки:

Батареи, задействованные в вертикальной схеме, обычно имеют боковое присоединение (способ №3). В горизонтальных же системах наиболее предпочтительна диагональная схема подключения (способ №1), благодаря этому достигается максимальная теплоотдача отопительного прибора, что и представлено ниже на изображении:

Материалы изготовления

Установка 2-х трубного отопления предполагает широкий выбор применяемых материалов, каждый из которых обладает своими преимуществами и слабыми сторонами. В качестве материала трубопроводов можно выбрать сталь, медные сплавы, а также полипропилен.

Металл

В металлических трубах соединение с элементами арматуры (шаровые краны, балансировочные вентили) выполняется с помощью фланцев, на которых нарезана трубная резьба, а непосредственно соединение осуществляется сваркой.

Полипропилен

Полипропиленовые трубопроводы монтируются с помощью специального приспособления для пайки. Если вы планируете делать монтаж своими руками, такое оборудование можно взять напрокат.

Двухтрубная система с верхней разводкой

Магистраль подающего трубопровода прокладывается под потолком, обратка – по полу. Это объясняет постоянно высокое давление в системе, позволяет применять трубы одинакового диаметра даже при формировании конструкции самотечного типа. Расширительный бак нужно устанавливать на чердак, обязательно утеплив его, или поместить между перекрытием – нижняя часть остается в отапливаемой комнате, верхняя – на чердаке.

Специалисты рекомендуют монтировать верхнюю магистраль выше уровня оконных проемов. В этом случае доступно размещение расширительного бака под потолком, при условии достаточной высоты стояка, чтобы обеспечить давление в системе. Труба обратной подачи выкладывается по полу или опускается под него.

В случае с верхней разводкой на виду остаются верхние трубы, что не улучшает внешний вид комнаты, также часть тепла остается наверху, не используется для прогрева помещений. Можно пустить трубы проходящей магистрали под радиаторами, а чтобы обеспечить нормальную циркуляцию, установить насос, что позволяет применять трубы малого диаметра.

В двухэтажных строениях частного типа верхняя разводка считается эффективной и помогает добиться хорошего прогрева всех комнат. Расширительный бак ставится в самую высокую точку, котел – в подвал. Такая разница высоты гарантирует оперативность транспортировки теплоносителя, доступность подключения емкости для обеспечения ГВС – циркуляция воды обеспечит постоянный приток горячей воды ко всем приборам.

Если установить в доме газовый или энергонезависимый котел, то схема становится автономной. Для сокращения расходов следует рассмотреть вариант совмещения одно- и двухтрубной системы отопления. Например, сделать теплый (одноконтурный) пол на втором этаже, а на первом оборудовать двухконтурную конструкцию.

Достоинства схемы в:

  • скорости движения теплоносителя;
  • максимальном и ровном прогревании помещений;
  • исключении риска образования воздушных пробок.

К минусам относят большой расход комплектующих, недостаточность энергии для прогрева больших помещений и трудности с размещением расширительного бака.

Принцип действия двухтрубной системы

При двухтрубной отопительной системе, наряду с трубопроводом подачи теплоносителя, предусмотрена обратная труба. К радиаторам горячая вода поступает по подающим стоякам. Отработанный теплоноситель по обратным стоякам уходит в обратный трубопровод, по которому он возвращается к отопительному агрегату.

Благодаря тому, что в каждый радиатор горячий теплоноситель при двухтрубной системе поступает индивидуально, при необходимости возможно отключать отдельно взятые приборы.

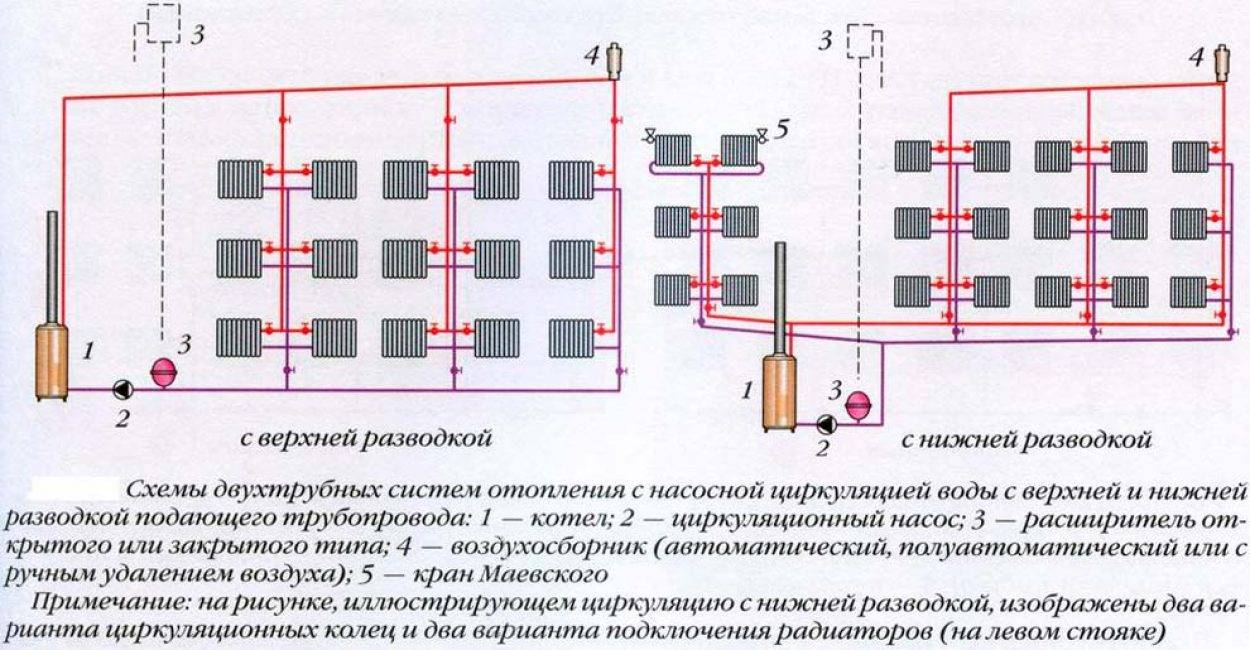

Схема двухтрубной системы отопления имеет две разновидности, которые отличаются друг от друга положением подающей магистрали относительно уровня монтажа радиаторов.

Двухтрубная система отопления с верхней разводкой характеризуется верхним положением подающей трубы относительно уровня радиаторов. При такой схеме прямую (подающую) трубу монтируют, как правило, в чердачном помещении или в потолочном перекрытии. От отопительного агрегата горячий теплоноситель поднимается вверх по магистральной трубе, а затем посредством подающих стояков равномерно распределяется по радиаторам.

Обратная труба, по которой отработанный теплоноситель возвращается к котлу или другому отопительному устройству, располагается ниже уровня радиаторов. Расширительный бак устанавливают в самой высокой точке системы, в основном, на утеплённом чердаке. Для коттеджей с плоской кровлей такая отопительная схема не подходит.

Основной чертой двухтрубной отопительной системы с нижней разводкой является прокладка подающей магистрали в подвале, под полом, в цоколе. Обратный трубопровод, по которому теплоноситель возвращается в котёл, должен быть смонтирован ещё ниже.

Воздушные пробки из радиаторов удаляют с помощью кранов Маевского.

Система отопления с нижней разводкой

Оба типа разводки применимы и при вертикальном, и при горизонтальном расположении труб подачи теплоносителя. В многоэтажном доме двухтрубная система с вертикальным положением магистрального трубопровода, как правило, имеет нижнюю разводку. Это объясняется тем, что термическая разница между теплоносителем в прямом и обратном трубопроводе создаёт значительное давление, которое увеличивается с повышением этажа.

Нижняя разводка труб отопления, благодаря этому давлению, помогает теплоносителю продвигаться по трубопроводу. Верхнюю разводку в данном случае используют при невозможности устройства нижней из-за архитектурных особенностей здания.

Основные характеристики двухтрубного отопления с нижней разводкой

Несмотря на свою более высокую материалоёмкость, по сравнению с однотрубной системой, двухтрубная схема отопления с нижней разводкой обладает рядом существенных достоинств:

  • Такой тип отопления позволяет максимально избежать теплопотерь, поскольку основная магистральная труба проходит в подвале или под полом.
  • Эта отопительная система может быть запущена в эксплуатацию сразу после возведения нижнего этажа, не дожидаясь сооружения всего дома.
  • Запорная и регулирующая арматура прямого и обратного стояков располагается в подвале, что значительно облегчает её обслуживание и даёт возможность не занимать полезную площадь здания системами инженерного обеспечения.
  • Отсутствие необходимости отключения отопления нижнего этажа при проведении работ по ремонту на верхних этажах.
  • Немаловажным достоинством двухтрубной отопительной системы всех типов является возможность установки термостатов на каждом радиаторе, которые позволяют осуществлять регулировку тепла, тем самым экономя расходы на отопление.
  • Трубопровод двухтрубной системы имеет меньший диаметр, по сравнению с однотрубной схемой, поэтому не портит внешнего вида интерьера и, при желании, его легко можно скрыть в стеновых или иных строительных конструкциях.

К преимуществам однотрубного отопления можно отнести:

  1. Строительных материалов потребуется гораздо меньше. А именно труб, при условии, что их диаметр большой, нужно в 2- 3 раза меньше, чем у двухтрубной установки. В связи с этим вы сможете немного сэкономить.
  2. Установка не отнимает много времени. Здесь экономия будет ощущаться более значительно. Работа сокращается в несколько раз по сравнению с двухтрубной схемой.
  3. Благодаря байпасу и вентилям, вы сможете контролировать температуру каждого прибора по отдельности.
  4. Если система будет продуманна тщательно, то вы с легкостью добьетесь эффективного обогрева помещения.
  5. Такая схема позволяет легко реализовать несколько контуров.

Конечно, нельзя не обратить внимание на ряд недостатков. Среди достоинств однотрубной системы отопления стоит отметить компактность и простоту монтажа

Среди достоинств однотрубной системы отопления стоит отметить компактность и простоту монтажа

ПонедельникОткрыто 24 часа
ВторникОткрыто 24 часа
СредаОткрыто 24 часа Сейчас открыто
ЧетвергОткрыто 24 часа
ПятницаОткрыто 24 часа
СубботаОткрыто 24 часа
ВоскресеньеОткрыто 24 часа

Сюда можно отнести:

  1. Балансировка такой системы очень сложна. Для того чтобы в результате вы получили равномерно обогретые батареи потребуется установить разное количество секций.
  2. Такая система нуждается в установке запорной арматуры и байпасов. Все это в общей сложности приведет к немалым затратам.
  3. Данную установку нельзя присоединять к теплым полам.

Кроме того нужно обязательно учесть, что если вы живете в одноэтажном доме, то для оптимального функционирования потребуется повышенное давление, которое должно создаваться разгонным коллектором или насосом. Такая установка вряд ли станет украшением в вашем доме, но она обязательно должна быть.

Запуск

  1. Непосредственно перед запуском перекройте все краны на радиаторах — как впускные, так и выпускные.
  2. Наполнять систему водой следует медленно, иначе может произойти гидроудар. Вначале заполняется контур подачи, пока в нём не установится рабочее давление.
  3. Теперь открывается подающий кран на первом радиаторе в цепи, а затем, с помощью крана Маевского из него по максимуму стравливается воздух.
  4. Когда из крана Маевского ровной струйкой потечёт вода без воздушных пузырьков, его нужно закрыть, и медленно открыть выпускной кран радиатора. Эту процедуру требуется проделать с каждым радиатором по очереди.
  5. Если после запуска из некоторых батарей слышны шумы и стуки, то можно повторить вышеописанную процедуру через некоторое время, когда воздух в батарее поднимется наверх.

Однако невозможно выпустить из системы сразу весь воздух, он будет сам выходить через бак расширения в течение некоторого времени.

Какая система лучше однотрубная или двухтрубная

При выборе схемы разводки всегда возникает вопрос выбора схемы разводки. Зачастую сложно определить компромисс между стоимостью отопления и ее эффективностью.

Однотрубная система отопления привлекает своей простотой и минимальным количеством материалов, необходимых для запуска обогрева в доме. Она становится еще привлекательней, если нужно собрать отопление по уже выстроенному и отремонтированному зданию или заменить старую разводку.

Двухтрубная схема разводки обеспечивает в первую очередь лучшую управляемость отопления. Можно установить на любом радиаторе оптимальную мощность обогрева и при этом не заботиться, что в начале контура всегда горячее трубы теплообменники, чем в конце.

Все радиаторы подключаются параллельно и горячий теплоноситель от котла разносится по трубам равномерно. Однако материалов уйдет для обустройства отопления примерно вдвое больше.

Определяющим в данном споре могут быть два простых утверждения:

  • Система отопления собирается один раз и эксплуатируется несколько десятилетий, задавая микроклимат в доме на протяжении долгих зимних месяцев.
  • Комфорт в доме и приемлемый микроклимат можно задать как с однотрубной, так и с двухтрубной разводкой, но в первом случае придется постоянно контролировать процесс самостоятельно, но с двухтрубной существует больше возможностей автоматизировать процесс.

Когда оба утверждения легко воспринимаются и не вызывают сомнений значит двухтрубная схема подключения будет лучшим выбором.

Отдельно следует учесть размер самой системы, точнее дома, в котором она будет собираться. До определенного момента, в одноэтажных домах площадью не более 75 квадратных метров недостатки однотрубной системы еще не столь заметны, так что для окончательного решения лучше подробнее ознакомиться с конструкцией двухтрубной системы отопления, чтобы выявить еще несколько положительных моментов.

Почему выбирают две трубы?

Основной особенностью двухтрубной системы отопления считается равномерное прогревание приборов нагревания на этажах дома и высочайшую теплоотдачу от отопительных приборов.

Поэтому в советское время, в частности в «сталинках», в зданиях советской номенклатуры и т. д. использовалась исключительно двухтрубная отопительная система.

Итак, несмотря на то что их монтаж обходится значительно дороже, тип монтажа системы с двумя трубопроводами сегодня используют чаще, потому что этот тип универсален для большинства зданий и может подойти под каждые типы застройки.

Двухтрубная система называется таким образом потому, что потоки горячей воды здесь через одну трубу проводятся к радиаторам, а через другую — отводятся. Приборы отопления в системе соединяются одновременно, и расстояние до источника тепла (котла или коллектора) не влияет на их внутреннюю температуру.

Основные плюсы и минусы

У системы много положительных черт:

  • в отопительные приборы, установленные в доме, поступает горячая вода с одной и той же температурой;
  • терморегуляторы спокойно устанавливаются на батарею или радиаторы, с помощью них регулируется скорость поступления воды в прибор отопления и, соответственно, температуру;
  • даже если какой-то из приборов отопления сломается или выйдет из строя — это не повлияет на работоспособность остальных;
  • система работает в зданиях со всеми типами конфигураций и кол-вом этажей.

Однако, существуют и недостатки:

  • очень много труб, стояков, соединений и других элементов;
  • сам по себе монтаж сложен и трудоёмок;
  • высокая стоимость, по сравнению с однотрубной системой.

Разводка

Тип разводки

Проектируя схему подключения радиаторов в горизонтальной компоновке, необходимо выбрать между верхней и нижней разводкой. Это влияет:

  • на расположение расширительного бака
  • на эстетичность помещений
  • на эффективность работы системы и ее склонность к завоздушиванию

Верхняя разводка

Верхняя разводка

Подающий трубопровод монтируется в верхней части помещения, обратный контур – как можно ниже, в том числе в полу. Перепад высот повышает давление, что в первую очередь актуально для  системы с естественной циркуляцией.

Расширительный бак в этом случае необходимо смонтировать как можно выше – под потолком верхнего этажа, в перекрытии или на чердаке. В последнем случае нельзя забывать об утеплении емкости, иначе теплоноситель будет быстро остывать и испаряться.

Трубы подающего контура, размещенные под потолком или ниже окон, не украшают интерьер, для монтажа трубопровода требуется большое количество комплектующих. Но эти недостатки компенсируются отсутствием воздушных пробок.

Верхняя разводка – подходящий вариант для энергонезависимой отопительной системы с естественной циркуляцией для небольшого частного дома.

Нижняя разводка

Нижняя разводка

Монтаж труб подачи и обратки вдоль пола позволяет максимально скрыть коммуникации. Допускается укладка трубопровода внутри стен, в полу, за плинтусом, но даже при открытом расположении труб отопительная система хорошо вписывается в интерьер.

Нижняя разводка в полной мере подходит для систем с принудительной циркуляцией и мембранным расширительным баком. В противном случае придется ежедневно удалять воздушные пробки,  препятствующие движению теплоносителя, либо смонтировать громоздкую систему воздушных линий, которые помогут выводить скопившийся воздух через расширительный бак открытого типа.

К преимуществам нижней разводки относят малые теплопотери, возможность оптимально распределять тепло по отапливаемым помещениям, компактность и привлекательный внешний вид.

Попутная и лучевая

Лучевая разводка

Попутной разводкой (нижней и верхней) называют такой вариант монтажа контуров, когда радиаторы подключены при помощи отводов непосредственно к подающей и к обратной трубе.

Лучевая разводка (нижняя) отличается тем, что каждый прибор отопления подсоединен к коллекторам подающего и обратного контура. В этом случае все приборы управления системой вынесены на коллекторный узел.

Лучшие электрические котлы | ТОП-15: Рейтинг 2022 + Отзывы

Классификация СО

Отопительный комплекс «двухэтажки» является весьма непростым проектом как в плане планирования, так и в практическом воплощении. Основная причина кроется в необходимости подачи теплоносителя на высоту второго этажа, тем самым создавая определенные нагрузки. Монтаж оборудования и коммуникаций следует выполнять с особой тщательностью и ответственностью. Для практической реализации своими руками требований проекта используются различные схемы СО, классификация которых базируется по ряду отличительных признаков. В соответствии с конструктивными отличиями, системы отопления 2х-этажного частного дома условно разделяют на несколько типов, в числе которых основными являются:

СО с однотрубной и двухтрубной разводкой теплоносителя;

Разводкой принято называть схему расположения отопительных радиаторов и соединяющих трубопроводов.

Правильный выбор схемы и способа подключения батарей отопления своими руками во многом предопределяет эффективность отопительного комплекса, экономичность, эстетичность и длительный срок безаварийной работы.

  • С естественной и принудительной циркуляцией теплоносителя;
  • С верхней или нижней разводкой;
  • По направлению движения теплоносителя – с тупиковым или попутным (магистральным) перемещением.

Для обозначения выбранной схемы разводки под систему отопления частного дома принято указывать по одному показателю из каждого приведенного выше типа СО.

К примеру, вариант схемы может быть однотрубным или двухтрубным, с естественной или принудительной циркуляцией водяного теплоносителя, с нижней или верхней разводкой, движение теплоносителя – тупиковое или попутное.

Кроме перечисленных четырех типов отопительных систем различают также СО  с вертикальным и горизонтальным расположением стояков. Для частного дома с одним пользователем тепла эти два вида разводок равнозначны и явных различий между собой не имеют.

Рассмотрим особенности каждого из указанных типов систем отопления применительно к двухэтажным частным домам.

Расчет

Двухтрубная система отопления может иметь в своем составе различное количество радиаторов, которые будут отличаться удельным коэффициентом теплопотерь. Расчеты осуществляются по общедоступным методикам и могут быть выполнены с помощью специализированного компьютерного ПО.

Для отопления с принудительной циркуляцией также следует выбрать подкачивающий насос в зависимости от параметров системы. Исходными данными для расчета является схема проектируемой отопительной системы, а результатом – значение минимально допустимой площади проходного диаметра трубопровода, предельной величины теплопотерь, мощности циркуляционного насоса и некоторых других параметров.

Материалы и комплектующие

Для обустройства отопления 1-2- этажного дома потребуются такие компоненты:

  • котел;
  • чугунные батареи, металлические радиаторы;
  • трубы (металлические, полипропиленовые или другие);
  • соединительные элементы (фитинги);
  • сгоны;
  • расширительная емкость;
  • клапаны аварийной остановки работы системы;
  • отводчики воздуха.

Если требует проект, приобретают циркуляционный насос.

Подбор диаметра труб

Данный расчет заключается в том, чтобы по необходимой для обогрева помещения тепловой мощности определить расход теплоносителя, а по нему – диаметр труб для двухтрубной системы отопления. Простыми словами, проходного сечения трубы должно хватить на доставку в каждую комнату нужное количество тепла вместе с горячей водой.

Выполнять подбор диаметра труб начинают с самого конца системы, от последней батареи. Сначала считают расход теплоносителя для обогрева этой комнаты по формуле:

G = 3600Q/(c∆t), где:

  • G – искомый расход горячей воды на помещение, кг/ч;
  • Q – количество теплоты на обогрев данной комнаты, кВт;
  • с – теплоемкость воды, принимается 4.187 кДж/кг ºС;
  • Δt – расчетная разность температур в подающем и обратном коллекторе, обычно берут 20 ºС.

Например, для обогрева комнаты нужно 3 кВт теплоты. Тогда расход теплоносителя будет равен:

3600 х 3 / 4.187 х 20 = 129 кг/ч, в объеме это будет 0.127 м3/ч.

Чтобы сбалансировать двухтрубную систему водяного отопления изначально, надо как можно точнее подобрать диаметр. По объемному расходу находим проходное сечение, используя формулу:

S = GV / 3600v, где:

  • S – площадь поперечного сечения трубы, м2;
  • GV – объемный расход теплоносителя, м3/ч;
  • v – скорость потока воды, принимается в пределах от 0.3 до 0.7 м/с.

В нашем примере возьмем скорость 0.5 м/с, найдем сечение и по формуле площади круга – диаметр, он будет равен 0.1 м. Ближайшая по сортаменту труба из полипропилена имеет внутренний размер 15 мм, его и проставляем на чертеже. Кстати, подключение радиаторов к двухтрубной системе обычно осуществляется именно такой трубой – 15 мм. Далее, переходим к следующему помещению, считаем и суммируем с предыдущим результатом и так до самого котла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
